Как поддержать плюсовую температуру на даче зимой

Сообщества › Сделай Сам › Блог › Греем дачу или как не замерзнуть в новый год:)

Хочу поделиться своей реализацией электрического отопления на даче. Ничего оригинального в этом нет, но может кому-то пригодится мой опыт.

К сожалению, газовое отопление не доступно во многих местах московской и сопредельных областей. Из доступных и простых альтернативных решений остаются: печка, бойлер на твердом или ином топливе и электричество.

Печка хорошо, но за ней надо следить, бойлеры тоже имеют немало недостатков, а электричество не всегда доступно в достаточном количестве подводимой мощности.

Кроме того, в доме предполагалось самостоятельное проживание пожилого человека и система отопления и электроснабжения должна быть максимально простой и безопасной.

Помимо решения этой задачи, хотелось иметь возможность приезжать в теплый дом (многие знают, что приезд зимой в промороженный дом сопряжен с существенным дискомфортом, пока не прогреется, а это занимает при хорошем морозе не один час, а спать в холоде не каждому охота).

Взвесив все за и против, был выбран вариант отопления дома (150 кв.м) от электричества с помощью конвекторов NOBO. Если не сильно мудрить с расчетами, учитывающими тепловые потери и т.д., то грубо, для нормально утепленного дома, можно исходить из необходимой мощности отопления 100 Вт на 1 кв.м. То есть, для отопления дома в 150 квадратов нужно не менее 15 кВт подводимой мощности. В деревне, где находится дом, выделена мощность 15 кВт ( 380 V) при «деревенском тарифе» менее 3 рублей за кВт/ч.

Но просто наставить обогревателей явно недостаточно. Ими надо как-то управлять. И я приступил к придумыванию возможной схемы коммутации, с учетом требований к безопасности, удобства и возможности дистанционного управления. Кроме того, необходимо было распределить нагрузки по фазам, не забыв про все возможные потребители, чтобы исключить возможные перегрузки при одновременном включении неподготовленным пользователем 🙂 В результате сформировалось некоторое решение, которое на данном этапе отвечало поставленным задачам, хотя и не является окончательным, как мне кажется 🙂

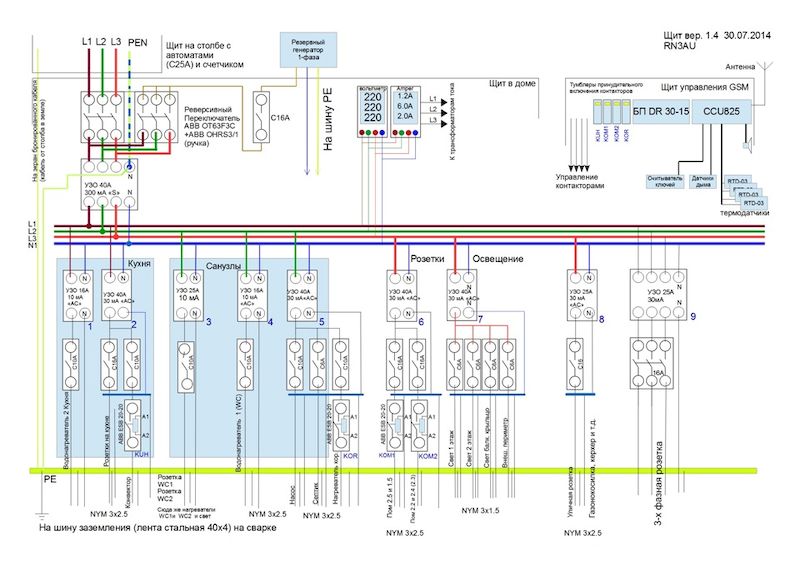

В качестве устройства управления я применил GSM контроллер CCU825 ( сайт производителя: www.radsel.ru/ ) Я уже ставил эти устройства и у меня с ними никаких проблем не возникало. Есть более навороченные системы с управлением через интернет, но в тех краях с интернетом беда и единственный надежный канал связи — SMS или голосовые звонки.

В моем случае было необходимо управлять подачей питания на нагреватели по четырем независимым линиям: кухня, коридор, комнаты первого и комнаты второго этажа. Логика работы была настроена таким образом, что в системе есть два основных режима — экономный (поддержание заданной температуры в помещении) и комфортный режим (отопление нужных помещений), который можно активировать заранее и приезжать в теплый дом, не испытывая дискомфорта в ожидании, пока прогреется печка.

В помещениях, где необходима возможность установки или поддержания конкретной температуры, размещаются датчики температуры RTD-03.

В режиме «эконом» в нужных помещениях с помощью контроллера поддерживается температура в диапазоне 6-7 градусов (это позволяет сократить дельту температуры между холодным и теплым состоянием, а так же устраняет необходимость слива воды из двух нагревателей воды и двух унитазов). Температура на термостатах нагревателей выставлена на 20…22 градуса (собственно на ту температуру, которую хочется иметь после включения на полный нагрев).
Когда я дистанционно «говорю» контроллеру отапливать помещения, у меня питание на нагреватели подается постоянно и они греют, до ранее выставленной температуры. Можно и напрямую задавать нужный температурный диапазон — настраивается дистанционно.

Кроме этого, один термодатчик установлен на улице и позволяет контролировать уличную температуру. Может быть использован для включения, например, греющего кабеля или другого устройства в лютые морозы.

Кроме управление нагревателями, реализованы штатные функция охранной сигнализации и подключены датчики дыма, при срабатывании которых обесточивается весь дом (это скорее перестраховка, но от курения отучает, так как в этом случае еще включается и сирена :)))

Всё управление осуществляется через SMS-команды, с помощью голосового звонка на контроллер или (что значительно удобнее) через приложение для ANDROID.
В любой момент можно запросить состояние системы — увидеть температуру по помещениям и подачу питания на линии обогрева. В случае пропадания питания в сети также приходит тревожное сообщение.

Лето наготове

Как сохранить в зимнем доме температуру, комфортную для проживания, при этом не расходуя лишнюю энергию и, соответственно, деньги во время отсутствия хозяев? В поисках ответа на этот вопрос, конечно же, прежде всего надо учитывать, какая отопительная система изначально предусмотрена в доме.

Все более или менее современные варианты предусматривают возможность автономного функционирования, и дом всегда готов обеспечить вам летнее настроение.

Напольный котел VAILLANT

Огонь, вода, металлопластиковые трубы

Самое привычное для нас отопление – водяное. Источником тепла в этом случае служит котел того или иного вида, который нагревает жидкий теплоноситель (специально подготовленную воду либо антифриз), поступающий затем по трубам (лучше всего – металлопластиковым) к комнатным радиаторам. Протекающий по радиатору теплоноситель отдаёт часть тепла в комнату, затем возвращается обратно в котёл.

Наиболее эффективный теплообмен достигается в системах, где предусмотрена принудительная циркуляция с помощью циркуляционного насоса.

Топливо выбирается в зависимости от возможностей и обстоятельств. Если к вашему участку подведен газопровод – очень хорошо, голубое топливо дешево и удобно в эксплуатации. В тех районах, куда газ не подведён, можно остановиться на топливе твёрдом (дрова, уголь, кокс), жидком (например, солярке) или электричестве.

Тепловый насос, использующий бесплатную тепловую энергию окружающей среды для отопления дома – хорошее средство для постоянного поддержания комфортной температуры в доме. VIESSMANN

Вам кажется, старая добрая чугунная батарея уже не актуальна, и вряд ли чем поможет в нашем случае, когда дом эксплуатируется в полную силу лишь пару дней в неделю? Без современной автоматики это действительно так. Зато при наличии датчиков комнатной температуры, да еще с терморегуляторами, – уже такая отопительная система будет вполне конкурентоспособна.

Хозяева могут задавать необходимые температурные параметры на дни, недели и даже месяцы вперед.

Устройства регулирования способны управлять системой отопления в зависимости от изменения температуры наружного воздуха, поддерживать во время вашего отсутствия плюсовую температуру, тем самым предохраняя систему от замерзания, и устанавливать комфортную «погоду в доме» к моменту приезда хозяев. Если дом используется для проживания только два-три дня в неделю, а в остальное время поддерживается в «щадящем» режиме, то экономия за счет средств автоматики может достигнуть 20–25%.

Неоспоримое преимущество электрических котлов в том, что им не страшны кратковременные отключения электроэнергии, столь популярные в наших широтах. Сразу после включения электричества они вновь начинают работать – без вмешательства человека. Хотя, если энергопитание исчезает часто, лучше все-таки обезопасить свой дом при помощи альтернативных источников электричества – например, генератора или аккумулятора.

Система воздушного отопления позволяет поднять температуру воздуха на 30 и более градусов менее чем за час. GOODWIN

Воздушный бой

Битву за сознание потребителей у водяного отопления в последние годы все чаще одерживает отопление воздушное – и не случайно. Эти системы просты и надежны, они состоят из одного или нескольких воздухонагревателей, воздуховодов из оцинкованного железа и специальных решеток, через которые воздух подается в помещение, а затем по обратным воздуховодам поступает в теплообменник воздухонагревателя. Процесс можно обозначить одним емким словом – рециркуляция.

Недостатков водяных систем они лишены, а преимуществами богаты.

Воды нет – замерзнуть нечему; не надо строить котельные, бойлерные и т.д., поскольку нет котлов, а все тепло идет непосредственно в жилые помещения, не тратясь на посредника-теплоноситель. КПД воздушных систем может превысить 90%!

А вот как насчет эксплуатации без участия человека?

Система воздушного отопления полностью автоматизирована, что избавляет от необходимости в ее постоянном контроле. При достижении нужной температуры в помещении воздухонагреватель автоматически отключается, не сжигая напрасно газ, а низкая инерционность системы позволяет быстро переходить с одного температурного режима на другой (с дневного на ночной, с летнего – на зимний). Кроме того, возможно программирование режимов работы системы на всю неделю и индивидуальная установка температур в каждом из помещений.

И даже если ваш приезд для отопительной системы дома стал приятной неожиданностью, она окажет вам теплый прием: за 30-40 минут система воздушного отопления позволяет поднять температуру воздуха в доме с –10 до +22 градусов по Цельсию. Далее включается автоматика, которая при хорошей теплоизоляции дома работает в сверхэкономичном режиме для поддержания заданной температуры. Воздухонагреватель в течение суток включается всего 3-4 раза на 10-15 минут.

Преимущества систем инфракрасного отопления

• Температура воздуха ниже за счет эффекта нагрева только поверхностей, а не объема воздуха. Соответственно, затраты энергии меньше, чем при традиционном воздушном отоплении.
• Отсутствуют сквозняки и движение пыли в воздухе, что не редкость при различных технологических процессах (в том числе, в системах воздушного отопления), за счет чего улучшаются условия комфортности в помещении.
• В традиционных системах воздушного отопления неоднородность (слоистость) воздушной массы и большие теплопотери через кровлю и верхнюю часть наружных стен являются причиной большего расхода тепла. При инфракрасном отоплении тепло направляется непосредственно в нижнюю зону помещения. Тепло распределяется по помещению равномерно, потери тепла минимальны.
• Система инфракрасного отопления требует меньшего времени для приведения ее в рабочий режим, за счет этого эксплуатационные расходы ниже, чем для традиционной системы. Прогрев помещения осуществляется всего за 15-30 минут.
• Обогрев поверхностей, а не объемов воздуха позволяет обогревать отдельные зоны или рабочие места без необходимости обогревать целиком все помещение, давая возможность поддерживать различную температуру в различных зонах, что невозможно в системах конвекционного обогрева.
• Системы инфракрасного отопления очень легки в обслуживании и установке, которая, за счет возможности быстрого монтажа, демонтажа и переноса приборов может занимать от двух дней.

Солнце красное-инфракрасное

Еще быстрее и еще экономичнее действуют инфракрасные обогреватели. Принцип действия здесь кардинально отличается от описанных выше. Тепловое излучение, подобно обычному солнечному свету, не поглощается воздухом, а передается окружающим поверхностям.

Вся энергия без потерь передается находящимся в помещении людям и предметам.

При этом температура в помещении может быть даже ниже оптимальной на 2-3 градуса, но людям в нем все равно будет комфортно: инфракрасные обогреватели дают удивительно ровное и мягкое тепло.

Несмотря на то, что чаще инфракрасные обогреватели используются на промышленных объектах или спортивных сооружениях, их применение возможно и в частных загородных домах и даже квартирах. Единственное условие – высота потолков не должна быть ниже 2,5 метров.

В качестве инфракрасных излучателей используются металлические, керамические, стеклокерамические, а также кварцевые элементы и галогенные лампы.

Инфракрасные обогреватели выпускаются в виде напольных, потолочных или настенных блоков и способны обеспечивать как общее, так и зональное отопление, при этом в последнем случае помогут существенно сэкономить.

Подход с умом

Каким бы ни было отопление в вашем доме – воздушным, водяным, электрическим или инфракрасным – использование его в экономичном режиме во время отсутствия обитателей возможно и разумно.

Снижение температуры воздуха в доме только на один градус уже приводит к экономии порядка 6% энергоносителей.

Так что даже покупка простейшего комнатного термостата сэкономит вам приличные деньги. Но лучше, если вопрос автоматизации отопления будет решен еще на стадии проектирования.

Если инфракрасное тепло способно прогреть помещение быстро, но не заранее, то система «умного дома» сама предусмотрит все мелочи по настройке климата: во времени и пространстве. И, разумеется, позаботиться о том, чтобы система отопления работала максимально экономично. Круглосуточный контроль над системой отопления исключает возникновение и развитие аварийных ситуаций, создает необходимые температурные условия.

Программа задается не только с учетом времени суток, сезона, даты, но и в зависимости от того, присутствуют в помещении люди или нет. Система «умного дома» оснащается рядом датчиков, благодаря которым происходит учет множества параметров – погодные условия, изменения температуры, влажности и т.д., исходя из которых система автоматически включает «теплые полы» и/или систему отопление, прогревая дом, насколько это необходимо.

Котел Elitec c погодозависимой автоматикой регулирует свою работу, в зависимости от наружной температуры воздуха. De Dietrich

Выход из строя одного из узлов системы отопления не повлияет на общую безопасность. Подача воды в батареи прекращается в случае прорыва труб, а в случае с электрическими полами происходит полное их обесточивание. Остановка систем отопления сопровождается оповещением об аварийной ситуации.

Нужна консультация?

Если при работе с нашим сайтом или в процессе выбора проекта у вас возникли какие-то вопросы, мы с радостью окажем вам содействие.

Утепляем круглогодичный водопровод на даче

Современные технологии значительно удешевили прокладку зимнего водопровода на даче. Это позволило использовать загородные дома для круглогодичного проживания. Рассмотрим, как произвести укладку трубопровода и использовать его круглый год при минимальных финансовых вложениях.

Укладка труб ниже глубины промерзания

От особенностей местного климата будет зависеть глубина промерзания грунта.

Трубопровод рекомендуется прокладывать в грунте без дополнительного искусственного обогрева при его промерзании на глубине до 170 см. Укладка зимнего водопровода своими руками на даче выглядит следующим образом:

• необходимо выкопать траншею на 25 см глубже точки промерзания;
• на ее дно помещается песок толщиной 10 см;
• далее укладывается техническая труба имеющая диаметр больше чем у водопровода, в ней должна поместиться теплоизоляция;
• в нее помещается водопровод, обернутый в специальный теплоизоляционный материал;
• идеальным решением будет использовать трубопровод без соединений в труднодоступных местах, это оградит владельцев от возможного незапланированного ремонта и лишних финансовых затрат.

Среди материалов трубопровода может использоваться металл, различные его сплавы, однако самым подходящим считается полиэтилен низкого давления. Он не поддается коррозии, труднее промерзает и меньше засоряется.

При возможности выбора, толщина стенок трубопровода должна быть как можно больше. Глубина промерзания грунта высчитывается исходя из температурного режима самых холодных дней за последнее десятилетие.

Утепление трубопровода

Прокладывая зимний водопровод из собственного водозабора в виде колодца либо скважины будет достаточно траншеи глубиной пол метра. В нее следует помещать трубопровод в утепленном виде.

Для этого на дне канавы из кирпича или других строительных материалов выкладывается желоб, куда помещается водопровод обернутый в специальную строительную теплоизоляцию.

Сверху желоб накрывается строительным материалом и засыпается грунтом. Необходимо предусмотреть гидроизоляцию желоба, что повысит срок эксплуатации водопровода. На этом месте высаживаются однолетние растения, позволяющие при необходимости открыть доступ к желобу.

Существует два основных вида утеплителей:

• специальные заводские теплоизоляционные изделия для труб, соответствующие с их диаметром;
• утепляющий материал выпускаемый в лентах либо пластах, который применяется при обматывании поверхности труб.

Утеплитель для водопроводных труб

В северных широтах нашей страны утепление наружных трубопроводов является необходимостью, что позволяет избежать их промерзания.

Для качественной теплоизоляции применяются материалы:

• пенополистирол, состоящий из гранул сплавленных в единый пласт, который обладает превосходными теплоизоляционными характеристиками;
• экструдированный полистирол дает возможность утеплить трубу и не пропустить к ней влагу, он является одним из наиболее качественных материалов;
• пенопласт обладает хорошей способностью теплоизоляции, однако считается хрупким, боится механического давления;
• пенополиуретан чаще всего применяется в работах по утеплению трубопровода;
• вспененный полиэтилен пользуется достаточным спросом;
• стекловата хорошо подходит для утепления трубопровода, однако требует соблюдения техники безопасности при ее укладке;
• каменная вата имеет подходящие теплоизоляционные характеристики, однако используются в сухой среде.

Перед выбором подходящего материала необходимо просмотреть его эксплуатационные характеристики и сравнить их со средой прокладки водопровода.

Подогрев

Планируя зимний водопровод важно понимать, что теплоизоляция помогает задержать тепло и уменьшить процесс остывания жидкости, однако поднять температуру в трубопроводе она не в состоянии. При сильных морозах ее может быть недостаточно.

Для решения этой проблемы: Это позволяет самостоятельно сделать устройство для подогрева воды и включать его при значительных понижениях температуры.

• применяется специальный кабель, обогревающий трубу по которой передается вода;
• в зависимости от выбора, он может прокладываться вдоль трубопровода или оборачиваться вокруг него;
• для гарантии его устанавливают под теплоизоляцию, таким образом происходит экономия электричества;
• он включается лишь в случаях крайней необходимости.

Искусственный подогрев трубопровода является огромным подспорьем при его прокладке и эксплуатации в суровых условиях русской зимы. Благодаря ему предоставляется возможность транспортировать воду при значительных минусовых температурах, не переживая за состояние системы.

Новые технологии в утепления

Нынешние разработки предоставляют возможность проложить зимний водопровод из незамерзающей трубы, изготовленной с применением современных инноваций в заводских условиях.

Она выглядит следующим образом:

• В качестве материала используется гибкий полимер, позволяющий избежать лишних соединений;
• на ее поверхности установлен специальный утеплитель, отвечающий современным требованиям качества;
• сверху утеплительного слоя располагается гидроизоляция, способная ограничить трубопровод от нежелательной влажности;
• вдоль трубопровода предусмотрена прокладка обогревательного кабеля, поддерживающего плюсовую температуру.

Такие трубы предусмотрены для прокладки в северных районах в условиях значительных понижений температуры. Они способны эксплуатироваться при температуре не ниже -40°C . Могут выдержать рабочее давление 1,0-1,6 МПа , чего вполне хватает для нужд бытового водопровода.

Такие трубы выпускаются с диаметром 25-110 мм, что позволяет передавать большие объемы воды, либо другой жидкости. Реализуются они в бухтах необходимой длины, что позволяет без состыковки провести трубопровод от места водозабора до места использования воды.

Вывод видео и схемы

Как видим, на строительном рынке представлено большое количество специальных материалов для теплоизоляции водопровода. Можно найти современные решения данной проблемы или воспользоваться более давними разработками, которые будут стоить значительно дешевле.

Позаботьтесь заранее об обустройстве водопровода и наслаждайтесь вкусной питьевой водой в зимнюю стужу!
