Молниезащита частного дома

Эффективные варианты молниезащиты частного дома для коньковой и плоской кровли. Стоимость комплекта и примеры монтажа.

Стоимость молниезащиты дома

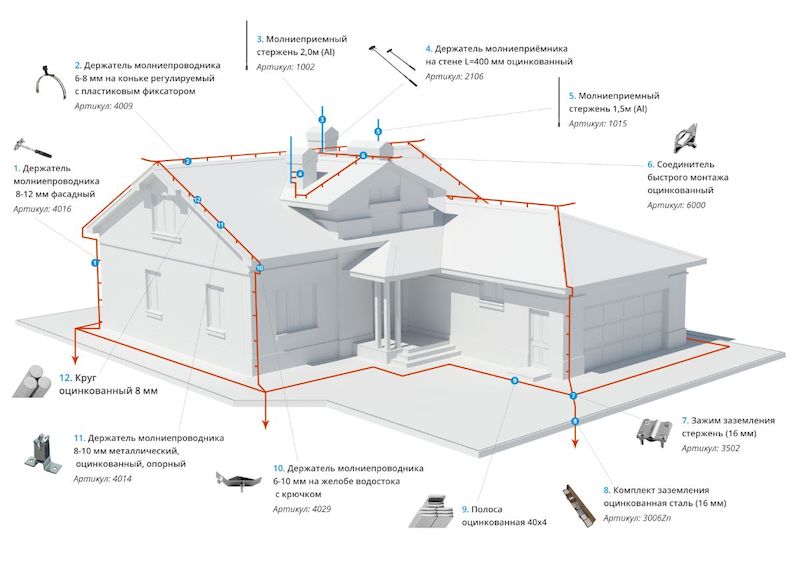

Пример системы молниезащиты для коньковой кровли

Для сооружения со скатной крышей понадобится стандартный молниеотвод, который устанавливается в самой высокой точке крыши. Длина центрального стального стержня может варьироваться от 200 до 1500 мм, диаметр до 12 мм.

Рекомендованная площадь сечения прута сверху от 100 кв. мм. Металлический токоотвод должен иметь толщину от 6 мм, а длину в зависимости от высоты дома. Заземлитель укладывается в почве на глубине 1-2 метра в стороне от здания. Важно контролировать, чтобы все элементы цепи были надежно соединены между собой.

Потенциал атмосферного электричества в несколько раз превосходит мощности созданных человеком установок, поэтому вопрос молниезащиты частных домов всегда актуален. Огромная разность потенциалов и мощность электрического разряда, образуемая в грозовом облаке, требует применения специальных защитных систем, призванных обеспечить безопасность человека и имущества. Компания “Сталь Про” предлагает купить молниезащиту частного дома по выгодным ценам.

Задачи и функции внешней и внутренней молниезащиты

Существует различная молниезащита жилого дома, отличающаяся по виду конструкции:

1. Внешняя — привычный всем громоотвод, представляющий собой металлический стержень, устанавливаемый выше уровня крыши дома. Структура механизма — молниеприемник из стали, меди или алюминия, токоотвод, в качестве которого используется проводник из металла, объединяющий молниеприемник с заземлением, и само заземление, чем служит заглубленные в почву заземлителей из стали, соединенных в общий контур с помощью металлических шин.
2. Внутренняя — УЗИП. Инструмент должен обезопасить приборы от токов, попадающих в резисторныеи индуктивные связи.

Внутренняя и внешняя молниезащита и заземление дома — гарантия безопасности. Для выбора и монтажа комплекта молниезащиты для дома следует привлекать специалистов, чтобы она полностью решала возложенные на нее задачи.

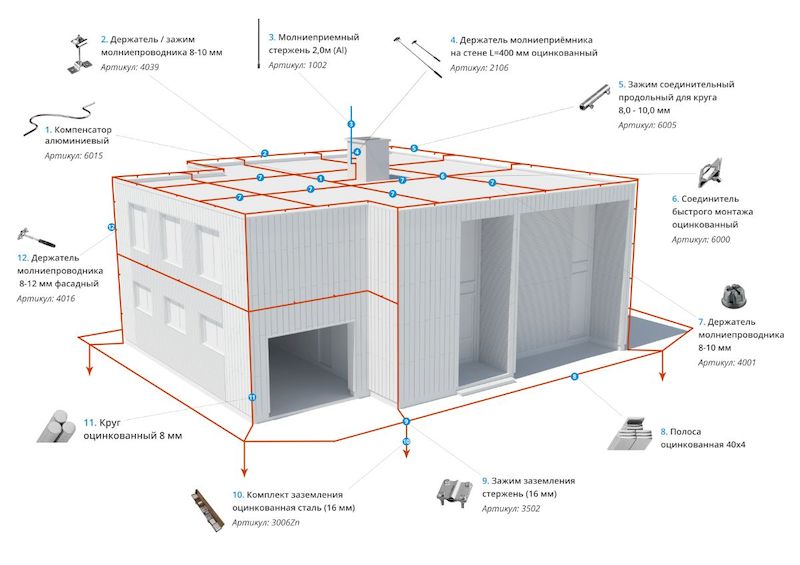

Пример системы молниезащиты для плоской кровли

Для сооружения с плоской крышей следует применять «метод молниеприемной сетки». Его реализация происходит в несколько этапов:

1. Прокладка на участках с максимальной вероятностью удара молнии проводника-молниеприемника, являющимся базовым контуром.
2. Нахождение угла защиты.
3. Построение ячеек сетки размером из расчета для домов III класса — до 1500х1500 мм метров.
4. Прокладка молниеприемников для выступающих элементов здания.

Сетка будет надежным решением при правильных расчетах, строгом соблюдении технологии монтажа и прочном соединении контактов.

Громоотвод в частном доме своими руками

Содержание статьи

Привет всем! Разряды молний очень опасное природное явление, особенно когда дом или дача находятся на равнине, поэтому что – бы обеспечить безопасность своей семьи, не поленитесь и установите качественный громоотвод. Подобная работа не отнимет у вас много сил и времени, зато вы будете уверены, что надежно защищены от погодных «капризов». А вот, как правильно установить громоотвод в частном доме своими руками, мы и поговорим далее.

Инструменты и материалы

Чтобы произвести монтаж громоотвода нам потребуется:

• металлический штырь молниеприемника, медная или алюминиевая проволока сечением 6 мм и защитный кожух (гофра) для токоотвода;
• уголок и полоса из нержавейки для изготовления заземляющего контура;
• сварочный аппарат, болгарка с кругом по металлу, электродрель, шуруповерт, мультиметр, кувалда, штыковая лопата, гаечные ключи для установки болтовых соединений;
• болты М8 либо М10, дюбель-гвозди, крепежные хомуты, прочный деревянный шест и держатели.

Подготовительный этап

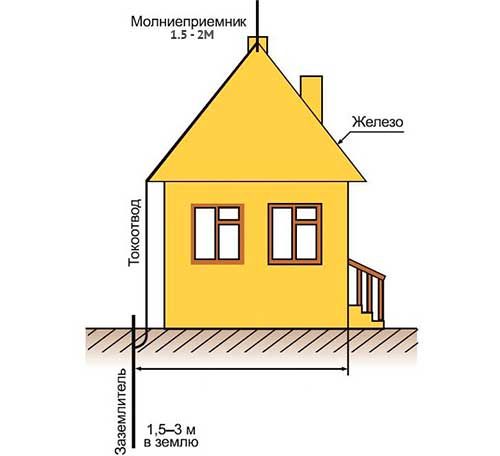

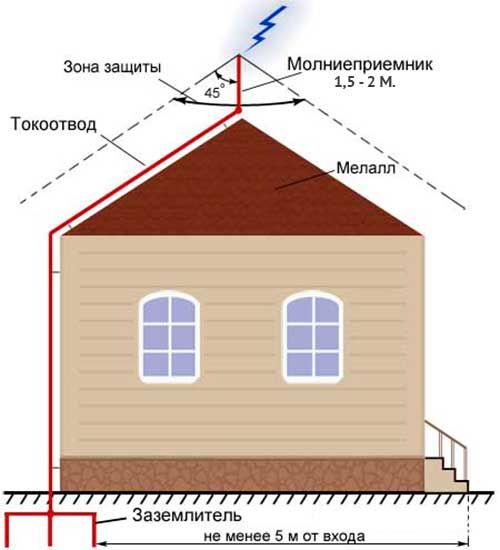

Выбираем высоту конструкции. Верхний конец стержня молниеприемника должен располагаться на высоте не более 12 метров над землей. Важно учесть и размеры защищенной зоны: ее радиус составляет 1,5 высоты мачты. То есть, десятиметровая мачта обезопасит территорию диаметром в 30 метров. Для большого участка с постройками может понадобиться монтаж двух или трех мачт, расположенных в разных точках. Минимальная высота громоотвода над крышей дома составляет 1.5 — 2 метра.

Выбираем место установки контура заземления. Этот важный элемент должен располагаться на расстоянии не более метра от фундаментного основания постройки, на которой вы планируете установить громоотвод и на удалении в несколько метров от крыльца и дорожек. В зоне расположения заземления опасно находиться во время грозы, поэтому лучше подыскать для нее место между стеной дома и забором. Рекомендуется поверх вкопанной в землю заземляющей конструкции установить садовую композицию с широким основанием, уложить валуны или поставить ограждение по периметру.

Выбираем материалы для монтажа системы:

• Штырь молниеотвода. Лучше всего подходит стальной пруток с площадью сечения не менее 60 мм2, но можно использовать медный стержень с площадью сечения 70 мм или алюминиевый 35 мм2.
• Токоотвод. Проволока из меди или оцинкованной стали диаметром 6 мм в защитной оболочке или гофрированном кожухе.

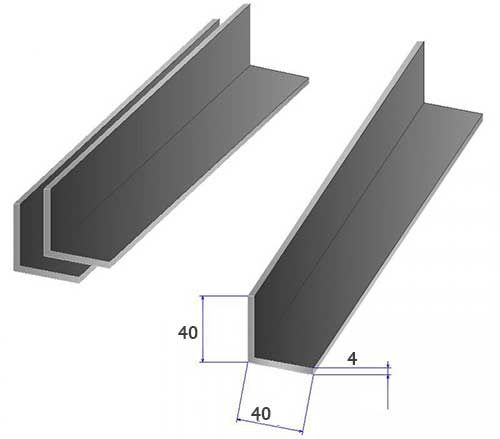

• Заземлитель. Изготавливается из трех двухметровых отрезков уголка 50х50 мм из нержавеющей стали и трех пластин из того же металла длиной 1,2 метра, шириной 40 мм и толщиной от 4 мм.

На этапе проектирования конструкции необходимо определиться, в каком месте крыши будет установлен штырь громоотвода и куда будет выведен токоприемник для соединения с заземлителем.

Установка громоотвода

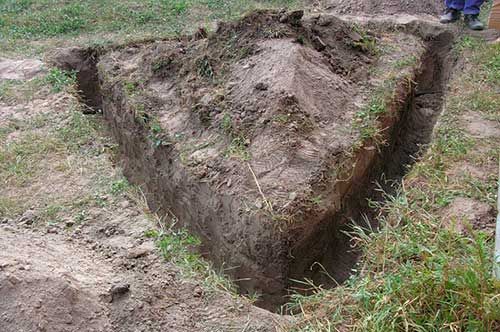

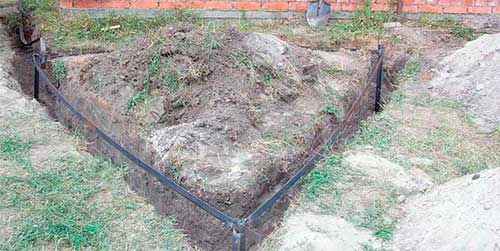

Установка заземлителя. В выбранном месте производится разметка и при помощи штыковой лопаты выкапывается траншея в форме равностороннего треугольника – длина стороны должна составлять 1,2 метра, глубина – 60 — 70 см. От одной из вершин треугольника такая же по глубине траншея должна пролегать по кратчайшему расстоянию (перпендикулярно) к стене дома. В эту точку согласно проекту, будет выведен конец токоотвода.

Нижние концы вертикальных элементов заземлителя необходимо заострить, срезав болгаркой уголки – в этом случае вам потребуется меньше усилий, чтобы вогнать электроды в грунт на глубину двух метров. Для забивания используется тяжелая металлическая кувалда. Постарайтесь наносить удары строго вертикально, чтобы не погнуть электроды.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

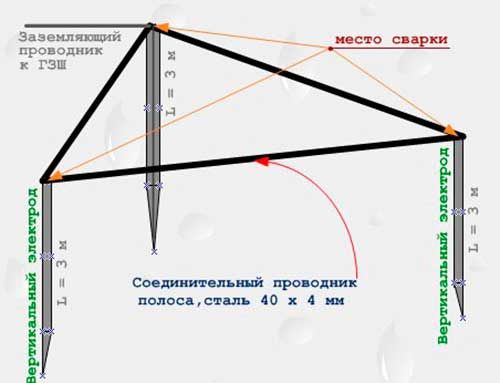

Верхние концы электродов, утопленных по вершинам треугольника, должны немного выступать над дном траншей и располагаться в одной плоскости. При помощи сварочного аппарата к ним привариваются полосы из той же нержавейки, которые формируют металлический треугольник в подготовленных траншеях. Такая же пластина укладывается в траншею, ведущую к фундаменту дома, и приваривается в вершине треугольника.

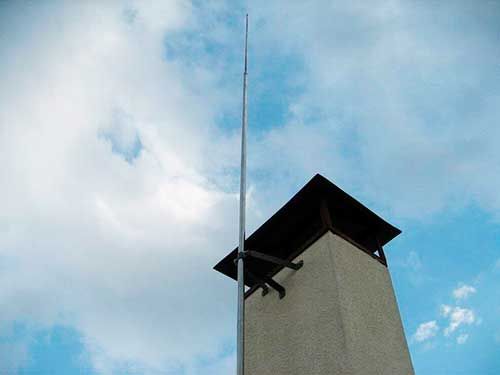

Установка молниеприемника. Чтобы укрепить шест на крыше удобнее всего использовать два горизонтальных держателя с хомутами на свободном конце, которые крепятся один над другим к кирпичному кожуху печной трубы при помощи дюбель-гвоздей. Либо можно прикрепить опору для шеста к стропилам, позаботившись о герметизации кровельного покрытия.

Токоотвод прокладывается по кровле, а затем по стене вертикально вниз и крепится к кровельному покрытию и строительным конструкциям при помощи полукруглых хомутов из пластика или металла. Нижний конец токоотвода требуется прикрепить к пластине заземлмтеля, выведенной к стене дома. Для этого в пластине сверлится отверстие, в которое устанавливается прочный нержавеющий болт с шайбой, гайкой и контргайкой. Между шайбой и гайкой плотно зажимается намотанный на несколько витков вокруг болта зачищенный конец токоотвода. Затем траншеи закапываются.

Проверка. Смонтированную систему требуется проверить при помощи мультиметра. Выполняется замер сопротивления – прибор должен показать значение, не превышающее 10 Ом. Если результат не соответствует требуемому, проверьте все стыки конструкции – везде должна быть обеспечена хорошая электропроводимость.

Заключение. Правильно смонтированный громоотвод на крыше способен обезопасить дом и рядом расположенные строения от попадания молнии.

Видео по теме «громоотвод в частном доме своими руками»:

Как своими руками сделать громоотвод в частном доме

Чтобы собрать громоотвод в частном доме своими руками, нужна схема здания. Конструкция этого устройства зависит от формы и размеров кровли. Оно состоит из трех элементов. Молниеприемник берет на себя удар электрического разряда — его монтируют в самых верхних точках либо на всей площади скатов. По токоотводу напряжение спускается вниз и уходит в почву через заземлитель, установленный в слое грунта. Есть и внутренний блок. Он служит для защиты от скачков напряжения при попадании разряда. Скачки бывают настолько сильными, что электробытовые приборы приходят в негодность. Проводка может дать искру. В деревянных зданиях, а также в постройках из пожароопасных легко воспламеняющихся материалов внутренний блок предохраняет от возгорания стены, перекрытия и стропила.

Делаем громоотвод своими руками

Нормы и правила

Монтаж молниезащитной системы и ее разработка отнимают много времени. Высотные работы связаны с определенным риском. В итоге возникает вопрос — нужен ли громоотвод в частном доме? Чтобы избавить себя от сомнений, советуем изучить статистические данные, сколько зданий сгорает при попадании молнии.

У самодельных конструкций есть только одно преимущество перед заводскими — низкая себестоимость. Найти нужные материалы несложно. Сделать внешний контур с крепежами можно из кованого железа по собственным эскизам и чертежам.

Создавая свою конструкцию, следует руководствоваться существующими нормативами. Все нормативные требования изложены в Инструкции по устройству молниезащиты зданий и сооружений РД 34.21.122-87. Грунт на разных участках может отличаться по проводимости, поэтому для точных расчетов потребуется помощь специалистов из инжиниринговой компании.

Схема должна быть согласована с управляющей организацией. Нужно будет также обратиться в МЧС.

Как устроена система защиты от электрического удара

Она состоит из трех основных элементов. Рассмотрим их устройство более подробно.

Верхняя принимающая часть

Она расположена на кровле и соединена с другими элементами конструкции. Существует несколько инженерных решений.

• Металлический вертикальный прут — его монтируют на самых высоких участках крыши — коньках и шпилях. Материалом служат хорошие проводники, применяющиеся для производства проводов — медь, алюминий. Сталь хуже пропускает ток, поэтому ее используют реже. Проводимость прямо пропорциональна толщине изделия. Толщина стандартного заводского стержня из меди и алюминия составляет от 3 до 4 см, из стали — 6-8 см. Высота — от 0,5 до 2 м. Такие средства подходят для небольших построек — дачных домов, бань, отдельных гаражей. На крупных коттеджах нужно смонтировать несколько таких прутьев.

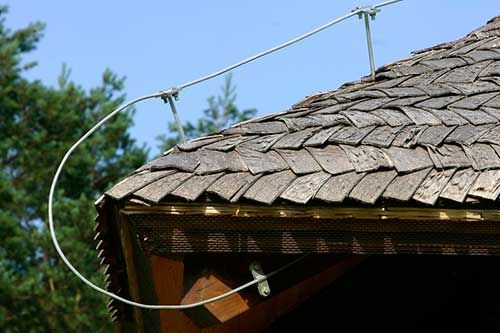

• Трос, натянутый между двумя мачтами на противоположных краях конька. Это средство работает эффективнее, так как трос закрывает больше пространства. Его минимальное сечение — 0,5 см. Расстояние до конька — от 25 см. Мачтами могут служить деревянные планки.
• Сетка из меди либо алюминия — ее укладывают на скат либо монтируют под негорючую пожаробезопасную отделку. Толщина проволоки — от 0,6 до 0,8 см. Максимальный размер ячейки — 6х6 м.
• Молниеприемниками могут служить профнастил, металлочерепица либо другое проводящее покрытие. Сделать такой громоотвод для дачного дома можно лишь в случае, если стропила и кровельный пирог не поддерживают горения. Деревянные балки воспламеняются даже после обработки антипиренами, поэтому такой способ защиты следует использовать только для стальных и железобетонных стропил.
