Супер мангал своими руками

Как сделать мангал своими руками: проекты, чертежи, инструкции и советы по выбору места размещения (110 фото и видео)

Трудно представить себе выходной день бушующей весны без дыма и запаха шашлыка. Засидевшиеся за зиму граждане, спешат впитать в себя этот аромат, заодно и вкуснейшее блюдо.

Мангал — простейшее приспособление, способное доставить массу приятных ощущений вам и порадовать ваших гостей, а для детей — это просто праздник.

Некоторым сам процесс приготовления доставляет больше удовольствия, чем его результат.

Вспомните электрошашлычницы для любителей пикника на балконе. В свое время они получили широкую популярность, но не прижились, потому что поджаренное на углях мясо, подкопченное дымком — ничем не заменишь.

Материал для изготовления

Учитывая древность технологии приготовления такого блюда, материалом для очага служили камни. Они и сейчас успешно используются в виде печей барбекю — в народе обозначенными — садовыми. Но самыми популярными признаны мангалы из металла.

Возможность их транспортировки или просто перемещения по желанию владельца, наделяют чувством свободы выбора. Металл для изготовления можно купить на базах стройматериалов или использовать обрезки, имеющиеся в каждом дворе.

Основные преимущества мангалов из металла

• Мобильность.
• Низкая стоимость, при условии изготовления своими руками.
• Пожаробезопасность.
• Простота обслуживания.

К выше перечисленным можно добавить долговечность, простоту реконструкции и возможность модернизации. Главное его достоинство — возможность самостоятельного изготовления.

Фото мангала своими руками поможет выбрать интересующий вас вариант.

Переносные или стационарные

Разнообразие видов таких простых приспособлений поражает. Они используются как в переносном, так и стационарном варианте. Разные по форме и дизайну. Начиная от простой решетки гриль, расположенной на кирпичах и заканчивая сложными конструкциями замысловатой формы.

Переносные или в простонародье — раскладушки — широко представленные в торговых сетях, практичны, но не долговечны. Перед использованием требуют доработки — усиление стенок уголком или проф трубой.

•

При отсутствии сварочного аппарата используйте саморезы с буром. Если этого не сделать — после первого пикника он деформируется, потеряет устойчивость и вернуть ему первоначальное состояние не удастся.

Стационарные изготавливаются из более толстого материала. Их обрамление элементами ковки или холодной гибки выполняют роль не только декорации, но и ребер жесткости. Размеры мангалов такого использования не ограничены размерами багажника автомобиля.

Проектирование габаритов

Для изготовления из листового металла вспомните начальный курс трудового обучения по слесарным работам.

Для изготовления используйте чертежи мангала. Стандартных размеров нет, есть рекомендуемые, потому исходите из собственных соображений и логики.

В мангале должно размещаться необходимое количество порций, от этого зависит его длина, а ширина — от размера шампуров. Определившись с габаритами, ознакомьтесь с пошаговой инструкцией как сделать мангал, начертите эскиз и приступайте к работе.

•

Раскрой и изготовление

При разметке не пользуйтесь мелом, это лучше сделать заточенным стержнем. По линии сгиба просверлите отверстия диаметром 10 мм и шагом 70 мм, пройдите по контуру болгаркой, уменьшая толщину металла. Это значительно упростит работу и не потребует дополнительных приспособлений.

Материал легко согнется на ослабленных участках. Торцы лучше обварить уголком, это скроет дефекты предыдущих операций и придаст изделию эстетический вид. Прорежьте пазы для шампуров и просверлите отверстия для доступа воздуха.

Изготовление из подручных средств

Если решили сделать самостоятельно — проще всего будет оборудовать мангал из газового баллона. Для этих целей лучше использовать целый, без механических повреждений.

Инструменты для изготовления:

• Болгарка — желательно под диск 125 мм.
• Электродрель.
• Сварочный аппарат
• Ручной инструмент.

Важно! Перед началом работ слейте остатки газолина из баллона, заполните его мыльной водой и оставьте на сутки. Если запах не исчезнет — повторите процедуру.

Как сварить мангал своими руками

Сложно представить кулинарные процессы на открытом воздухе без мангалов. Эти аппараты позволяют создавать на своём дачном участке невероятно вкусные блюда. На рынке представлено множество моделей мангалов. Однако нередко хозяева самостоятельно сооружают такие аппараты. Как сварить мангал? Часто просто получаются разные конструкции. Их форматы определяются хозяйскими целями, финансовыми возможностями, параметрами площадки и рабочими навыками создателей.

Критерии выбора конструкции

Очень часто в вопросе выбора материала для мангала отдаётся предпочтение металлу. Ему свойственна долговечность, стойкость к серьёзным температурным режимам и прочим факторам. Некоторые составляющие конструкции скрепляются различными способами. Но метод сварки является самым надёжным и оптимальным в этом деле.

Сегодня правильно сварить мангал — дело начальное. Многие хозяева желают создавать не какие-то заурядные конструкции. И поэтому оснащают их дополнительными элементами. К таковым относятся:

• Топка, в которой можно разогревать блюда.
• Специальные отсеки для сушки дров.
• Полки для разных кулинарных добавок и специй.

Если вы задались целью сварить мангал своими руками, то перед самим творческим процессом изучить фотографии и схемы разных модификаций. Их несложно найти в сети. Так вы подберёте себе определённую модель. Полезно просматривать и видео-инструктажи. В них мастера детально и практически излагают сварку конструкции. Это помогает предварительно быть в курсе потенциальных сложностей предстоящего дела.

На практике создание металлического мангала не такое уж и сложное.

Только заранее решите следующие вопросы:

• Конструкция будет разбираться или будет монолитной?
• Размеры. На сколько персон предназначается аппарат? Этот аспект влияет на его параметры и количество шампуров, которые могут в один момент в нём применяться.
• Каким эксплуатационным периодом будет характеризоваться изделие? Эти критерии определяет выбор того или иного металла.
• Какой внешний облик будет у конструкции? Для этого следует изучить множество фотографий и вариантов с разными дизайнами. Вы сможете подобрать себе подходящий по стилю и расцветке. Оптимально, если найдёте видеоматериал по сооружению именно этой модели.

Вычисление габаритов

Параметры задуманного мангала – критерии ключевые. От них определяется удобство применения агрегата по целевому назначению.

Если его задействовать будет семья со стандартным количеством человек (3-4), то сгодится модель 60 х 35 см.

Для коллектива с большим числом людей необходимо использовать более крупную конструкцию.

Фотоснимки стандартных и нестандартных версий легко находятся в сети. Могут попадаться такие снимки, на которых традиционная версия дополняется многими составляющими и устройствами. Они расширяют её функциональный спектр и украшают её облик. Сотворить любую металлическую модификацию нетрудно. И сварочный процесс можно проводить своими усилиями.

Например, можно действовать по такому чертежу:

Подобных и прочих чертежей в интернете предостаточно. Вполне можете строить свою работу на их основе. Важно решить дилемму с числом шампуров, одновременно находящихся на сварном мангале.

Подборка материалов

Самостоятельное создание металлической конструкции возможно с использованием разных материалов. Здесь главное не ошибиться с металлом. Выбранный вариант должен гарантировать максимальный эксплуатационный период будущей конструкции. В основном, здесь работает одно правило: чем меньше толщина металла, тем меньше срок работы агрегата. По этой причине следует применять материал с хорошей плотностью. Ни в коем случае не задействуйте листы, максимальная плотность которых составляет 1 мм. Из них получится довольно слабая конструкция.

Ещё один пример чертежа:

Чтобы получился материал высокого качества с долгим рабочим периодом, требуется подготовка таких материалов и инструментов:

• Металлических листов. Их параметры и толщина оптимальны.
• Металлических уголков. Из них образуются ножки для аппарата.
• Сварочной техники для соединения компонентов из металла.
• Электродрели.
• Болгарки. У неё должны быть диски, режущие металлы.
• Комплекта электродов.
• Измерительных инструментов: рулетки, уровня, обычной линейки.

Дополнительно проводится подготовка чертежей. Их можно позаимствовать из интернета, можно сделать самостоятельно.

Технологический процесс создания мангала методом сварки

Здесь важно определиться, какую вы планируете конструкцию – стационарную или переносную. Первую можно установить в определённом месте и на долгое время. Вторую – можно без проблем перевозить.

Обычно применение сварочной техники необходимо при производстве стационарной версии. Перед самим рабочим процессом обязательно просмотрите видеоуроки и решите, как будете декорировать будущий аппарат.

Алгоритм работ здесь следующий:

Стадия 2. Из рабочего материала нужно вырезать все основные составляющие задуманной конструкции. Работа идёт в соответствии с имеющейся разметкой на листах. Должно образоваться дно. Это самая крупная составляющая. Её образуют четыре боковые части. Две из них – короткие, а другие две – длинные.

Стадия 3. В длинных боковых составляющих обязательно сделайте отверстия. Их можно просто высверлить в одну линию. Они гарантируют проникновение кислорода в топку к углям. И тогда в вашем аппарате будет сохраняться жар, требующийся для нормального рабочего процесса. Дистанцированы отверстия друг от друга должны быть примерно на 5.5 см. Смотрите, чтобы до кромки оставалось минимум 2,5 см.

Стадия 4. Все боковые компоненты (и длинные, и короткие) соединяются друг с другом сварочным способом. Должна образоваться прямоугольная конструкция без днища и крышки. На верхних крайних сторонах длинных стенок устраиваются надрезы. В этой работе следует применять болгарку. У этого инструмента должна быть специальная насадка для резки и обработки металлических изделий. В одно время рекомендуется делать надрезы на двух боковых частях. Они должны превосходно сочетаться. Последует совмещение надрезов. Если всё сделаете грамотно, в будущем без сложностей будете располагать здесь шампура.

Стадия 5. Все боковые составляющие, уже сваренные, нужно приварить к днищу планируемой конструкции. Здесь крайне важны хорошие навыки сварщика и умение работать со сварочной техникой. Задача такова: все сварочные соединения должны получиться максимально качественно. Так у вас получится короб. Если у вас материал толщиной 2-3 мм, лучше работать с инверторной сварочной техникой. Для создания короба достаточно четырёх швов с каждой стороны. Если плотность материала 1,5 – 2 мм, днище и стенки выгибаются определённым образом. Этого нужно не допустить. Поэтому эти компоненты усиливаются с помощью профильной трубы или уголка.

Стадия 6. К данному коробу привариваются ножки. Их приготовить к работе нетрудно. В этой задаче помогут металлические уголки. Ножки можно монтировать вдоль углов созданной конструкции, можно в торец днища.

Нижние окончания незначительно заостряются. Эта гарантирует мангалу надёжную устойчивость.

Если у вас накопилось много металла, но он представлен маленькими кусками, тогда вам необходимо нарезать правильные заготовки. После чего их сваривать. При таком раскладе сваривать нужно более аккуратно и качественно. И протяжённость швов получается больше.

Пример самодельного барбекю:

Каркас из уголков

Такой вариант каркаса считается более прочным. Здесь исключено выгибание металла. Алгоритм работ следующий:

1. Берутся уголки. Их них варится каркас. Пример:

Можно сварку провести из профильных труб:

2. К этому каркасу присоединяется дно.

3. Привариваются стенки.

Продвинутая версия

Металлический мангал, созданный самостоятельно, всегда можно совершенствовать и дополнять полезными компонентами. Одним из таковых является навес. Пример:

Не помешает в данной конструкции и столешница, и рамка для помещения шампуров. Сверху жаровню можно укрепить профильной трубой. Сварить нужно так, чтобы было место для возможных дополнений.

Сварить можно необязательно мангал такого формата. Есть и другие конструктивные вариации.

Прочие вариации конструкции

На основе бочки

Для создания необходимой конструкции сгодится и металлическая бочка. При её применении работа выполняется довольно динамично и просто. Так как бочки обычно имеют внушительные параметры, то мангалы из них создаются крупными и массивными. Они предусматривают готовку блюд на многочисленный коллектив.

Если вы задействуете подобную бочку, то обязательно сделайте крышку для задуманного аппарата. Во время его работы он должен закрываться крышкой. Так гарантируется равномерная и отменная прожарка готовящейся пищи.

На основе баллона

Здесь работать можно двумя способами. По одному создаётся более сложная конструкция. По второму – более простая.

В любом случае нужно сначала обезопасить баллон. У него отвинчивается кран. Подводится шланг с водой. Под несильным напором следует вода. Баллон заполняется полностью. После чего позволяется резка метала.

Обычно применяют баллон на 50 л., внешний диаметр – 96 см. Это оптимальные данные для создания шести больших порций шашлыка.

По продольному шву делается разметка. По ней рассчитываются все дистанции.

От шва по обеим сторонам рассчитывается расстояние 24 см. Проводятся черты. Баллон в горизонтальной позиции. На одной черте создаётся разметка под шампуры. От круговых швов по правой и левой стороне отступ – 3 см. Затем отметки ставятся постоянно через 8 см. Итого – 6 обозначений. В них просверливаются отверстия. Примерный диаметр каждого – 1 см.

От черты разметки нужно вверх отложить 10 см. Здесь окончание крышки аппарата. Потом она сама размечается. Это дистанция между начальной чертой и последней. Между ними при отступе от круговых швов – 3 см – обозначаются линии.

Затем сразу привариваются петли. Здесь нужен ассистент.

Болгаркой отрезается дверка. Из баллона выливается вода.

Крышка не должна заваливаться назад. Поэтому между петлями по черте разреза привариваются два уголка шириной 3-4 см. Они должны быть с правой и с левой стороны крышки.

Степень разгиба уголков определяет дистанцию открытия крышки.

Нижний обод удаляется. К крышке монтируется деревянная ручка.

Чтобы исключить проваливание крышки внутрь, нужно приварить металлическую полосу к вырезу. Её плотность: 1-3 мм, ширина – 3 см.

По обозначениям делаются дырочки для шампуров. Используется дрель. На противоположной стороне на тех же позициях тоже устраиваются такие же дырочки.

Баллон поворачивается днищем вверх. От шва по обеим сторона отступ 10 см. От таких линий следует ещё отступ на 10-12 см, проводятся линии. От шва посередине образовались две полосы. Их ширина – 10 см. В них на дистанции 5 см делаются прорези для воздуха. Вместо прорезей можно просверлить много дырочек.

Кран устраняется. Отверстие заваривается.

Более простая версия создаётся так: баллон распиливается вдоль на две равные части. По краям сверлится множество дырочек для воздуха. Прикрепляются ножки.

Создание переносных версий

Они отлично спасают на природе. Их можно купить или сделать своими усилиями.

Их виды: сборные и раскладные. Формат вторых – чемоданчик. Пример:

Здесь крепления – дверные петли. Ножки тонкие.

Здесь у днища складываются ножки. Прочие компоненты укладываются поочерёдно. Боковые части соединяются пропилами.

Разборные версии образуются компонентами, не имеющими скреплений. Сборка проходит на месте. Она может быть болтовой. Может — с пазами и пропилами. Делаются такие изделия без сварки. Работа идёт с болгаркой (у неё алмазный диск) либо пилой по металлу.

1. Заранее делается картонный макет. Он подгоняется идеально под размеры изделия.
2. Выкройки переносятся на металл.

Здесь ножки из уголков. В ножках – немного отогнутые пропилы. Под них в боковинах есть отверстия. При сборке боковые части нанизываются на пропилы.

У дна нет фиксации. Нижняя сторона боковин загибается внутрь на 4 мм. Боковины крепятся на ножки. По периметру образуется бортик. На него укладывается дно.

Вопросы с покраской и итог

Для металлического аппарата лучше использовать термо- и жароустойчивые краски.

• CERTA (Церта). Осиливает нагрузку до +900°С,
• Rust-oleum. Потенциал – до +1093°С, Варианты цветов: матовый, белый, серый, чёрный.
• «КО-8101». Потенциал — +650°C, предусматривается 12 цветовых вариантов по умолчанию.
• КО-8111 Термика обладает антикоррозийными характеристиками. Осиливает воздействие +600°C.

Сколько стоит такое изделие по расходному материалу и сварным работам? Конечно, дешевле, чем готовые мангалы в частном цехе или от производителя.

Мангал своими руками

Обычно изготавливается мангал своими руками для решения нескольких задач. Владелец может выбрать оригинальную конструкцию высокой художественной ценности. Переносные очаги получаются гораздо дешевле из оставшегося листового материала. Либо необходим сложный механизм трансформации, которого не купить в специализированных магазинах. Кирпичные мангалы всегда выкладываются собственными силами благодаря простой конструкции и наличию схем-порядовок в Интернете, ну и они, конечно же, есть в данной статье.

Классификация мангалов

Изначально мангал представлял собой толстостенную жаровню из обожженной глины, позже из меди сложной конфигурации:

• овальная форма с широкими бортами;
• приплюснутая крышка для подогрева сковород, горшков с пищей;
• небольшие ножки и ручки для переноски на торцевых стенках;
• мясо обжаривалось кусками, нанизанными на шампуры;
• в настольных модификациях ножки были укороченными, форма жаровни изменялась на круглую, вместо шампуров использовалась решетка.

В настоящее время мангал сделанный своими руками изготавливают из чугуна (стационарные модификации) или толстостенной листовой стали (походный и переносной вариант). Мангал применялся восточными народностями, и обозначал именно жаровню. На американском континенте и в Европе использовался аналог мангала – барбекю. Однако это понятие было гораздо шире:

• этим термином называлось оборудование для быстрого приготовления мяса (решетка и жаровня);
• организация досуга и загородного пикника называлась аналогичным образом;
• даже блюда и соусы для них имели полное право называться барбекю.

Внимание: Сегодня мангалы и барбекю практически не различаются, так как на жаровнях в принципе можно приготовить мясо и на решетке, и на шампурах, за редким исключением.

Из каких материалов изготавливаются?

Перед тем как сделать мангал собственными силами, необходимо выбрать материал жаровни:

• листовая сталь – черная или нержавеющая, желательно от 4 мм толщиной;

• чугун – специальные колосниковые решетки для установки в металлический или кирпичный стационарный мангал;

• кирпич – если очаг используется периодически, достаточно рядового или облицовочного глиняного, керамического кирпича, для частой эксплуатации лучше выложить внутреннюю часть топочной камеры огнеупорным кирпичом.


Жаровня удобнее в использовании, когда верхний бортик отстоит от земли на высоту 0,8 – 1,2 м (в идеале – находится на уровне опущенных кистей рук повара). Поэтому переносные и стационарные модификации оснащаются ножками.
Их можно сделать из металлопроката (уголок, профильная труба), выложить из кирпича или приспособить для этих целей готовое изделие (столешница старинной швейной машинки, литая этажерка, журнальный столик).

Отлично подходят для опорного узла мангала кованые элементы и, даже 100 – 200-литровые бочки, в верхней части которых вырезается посадочная поверхность под конкретную конфигурацию жаровни.
Сам очаг с углями также можно изготовить из б/у изделий:

• бочка 200 литров или пропановый баллон;

• кусок толстостенной трубы большого диаметра (устанавливается лежа или на торец заготовки);

• диск грузового авто или барабан стиральной машины;

• чугунная столешница швейной машины или чаша ванны.


Навесы, позволяющие дожарить шашлык/барбекю при внезапном дожде, изготавливаются из негорючих материалов (профлист, металлочерепица). Навесные полки выгибаются и свариваются из листовой стали. В большинстве случаев дополнительными функциями оборудуются только стационарные мангалы, ими являются разделочные столы и мойки, дымоходы и ниши для хранения дров.

Режимы эксплуатации

Начиная изготовление мангала своими силами, следует четко представлять эксплуатационный режим жаровни:

1. на участке загородного, садового/дачного дома лучше сооружать стационарный очаг в зоне отдыха/барбекю или внутри беседки;

2. любителям отдыха на природе проще использовать разборные или раскладные варианты жаровни;

3. походный мангал из кирпичей выручит один раз, но возить камни с собой постоянно крайне неудобно.


От непогоды жаровня защищается съемной или откидной крышкой и козырьком/навесом. Дымоход, столешница для разделки и мойка значительно повышают качество обслуживания мангала. Ниша, варочная поверхность и навесные полки резко повышают функциональность стационарного очага.

Технология самостоятельного изготовления с чертежами и фото

До начала работ необходимо определиться с размерами конструкции, набором дополнительных функций и размерами мангала:

1. мясо на решетке и шампурах прожаривается быстрее и не пригорает, если расстояние до углей равно 20 – 25 см;
2. плотно прижатые друг к другу шампуры сложно переворачивать, поэтому нужно оставить между ними расстояние 6-8 см минимум в зависимости от того, какого размера куски мяса для шашлыка вы любите;
3. длина шампура составляет 30 – 40 см, поэтому ширина жаровни должна быть чуть меньше этого размера.

Более подробные инструкции смотрите на видео:

Внимание: Сталь интенсивно прогорает при контакте с открытым огнем, поэтому рекомендуется сжигать дрова на костре, а не внутри мангала, либо покупать готовые угли, которые и засыпаются в очаг для приготовления мяса.

Прогорая, угли превращаются в золу, которая препятствует доступу воздуха, необходимого для поддержания горения. Проблему полностью решает мангал с двойным дном либо раздельно установленной колосниковой решеткой и ящиком для золы под ней.

Стационарный очаг

Удобнее в эксплуатации многофункциональный мангал с разделочным столом, мойкой и дымоходом. Однако при ограниченном бюджете конструкция стационарного очага имеет урезанный вид:

• жаровня – для приготовления мяса на углях;
• опорный узел – ножки, стойки, кирпичная кладка или готовые конструкции из металла;
• навес – защита от непогоды.

Внимание: Существует три крупных категории стационарных очагов: сварные из листов железа, кирпичные и переделанные из б/у подручных изделий, выпущенных промышленным способом.

В любом случае для шампуров следует придерживаться классических размеров жаровни 70 х 30 х 30 см (длина/ширина/высота, соответственно) или подгонять их под габариты решетки барбекю.

Кирпичный

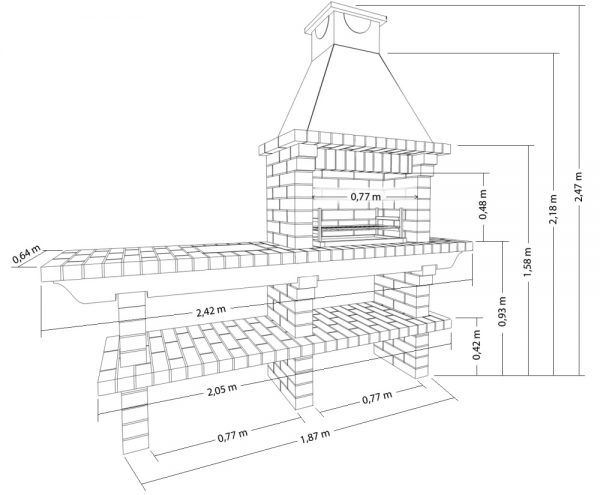

Чтобы изготовить мангал стационарного типа из кирпича, следует учесть нюансы:

• конструкция тяжелая, необходимо основание (вес 300 – 450 кг) из уплотненного щебня или песка либо полноценный плитный монолитный железобетонный фундамент (более 450 кг);
• в нижней части до уровня подовой плиты достаточно трех стенок в полкирпича, за счет чего пользователь получает нишу для полок и хранения дров;
• простейший очаг выкладывается в виде ящика с продухами для тяги в длинных стенках;
• при наличии дымохода в обязательном порядке нужны схемы-порядовки, позволяющие вывести из топочной камеры трубу сечением 1,5 х 1,5 или 2 х 2 кирпича;
• в верхней части дымоход защищается от дождя козырьком или дефлектором;
• при частом использовании кирпичной жаровни внутренняя часть пода и камеры сгорания облицовывается огнеупором.

Ну и видео для большей наочности:

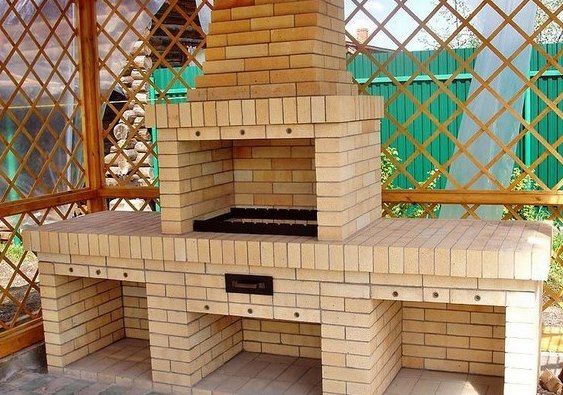

Кирпичная печь-барбекю легко оборудуется мойкой, разделочным столом, качественно интегрируется в беседку. При отдельном размещении кирпичный мангал превращается в небольшой комплекс полноценной летней кухни.

Металлический

В отличие от кирпичной кладки, вариантов конструкций стальной стационарной жаровни значительно больше. Так как очаг можно изготовить по чертежам с нуля из раскроенных заготовок, готовы изделий (автомобильные диски, пропановые баллоны, бочки и крупноформатные трубы).

Металлический мангал сделанный своими руками, который на фото ниже создан из листовой стали по стандартным размерам, оборудован навесом и дровницей в нижней части, ещё и колесиками для удобного передвижения по участку при необходимости.

В рейтинге популярности лидерами являются мангалы из пропановых баллонов и бочек:

• корпус уже готов, при крое вырезанная часть бочки автоматически становится крышкой;
• снижается бюджет изготовления, так как достаточно докупить лист или колосниковую решетку и несколько уголков;
• если у вас есть вторая бочка, из нее можно сделать опорный узел;

• пропановый баллон имеет миниатюрные габариты и сделан из толстостенного металла.

Конструкция дымохода стационарного мангала значительно проще, чем у кирпичной печи-барбекю.
Внимание: Украсить очаг можно коваными элементами и деталями металлической мебели, стоимость которых в пунктах вторсырья значительно ниже, чем нового металлопроката, а художественная ценность на порядок выше.

Как правильно сделать переносной мангал?

Если для очага не планируется выделять специальное место или жаровня часто транспортируется для загородных пикников, используется переносной мангал двух типов:

• раскладной – часть деталей шарнирно соединена друг с другом, для переноски конструкция трансформируется в походное положение;

• разборный – все детали съемные, собираются в общую конструкцию по месту, разбираются для перевозки.


В основе переносного мангала заложена стандартная прямоугольная жаровня. Ножки либо крепятся отдельно, либо откидываются, либо являются продолжением боковых, торцевых стенок-пластин.

В отличие от стационарных очагов переносные модификации не украшаются коваными, витыми элементами, чтобы не увеличивать их транспортировочный вес. Наоборот, изготавливается красивый мангал своими руками за счет декоративных вырезов, необычной формы листовых заготовок и типа их взаимного соединения друг с другом. Отверстия необходимы для доступа воздуха к углям, вместо нескольких рядов круглых отверстий можно изготовить прорези в виде надписей, декоративного орнамента/узора.

Разборный

Чтобы сделать своими руками разборную конструкцию, потребуется как минимум эскиз, лучше полноценный чертеж в масштабе. Так как отдельные элементы мангала фиксируются в прорезях ответных посадочных поверхностей. Поэтому на чертежах должны быть размеры с допуском в 0,5 – 1 мм, при изготовлении деталей следует учесть шероховатость обработки поверхностей.

Наиболее востребованы разборные жаровни с соединением деталей:

• боковые и торцевые стенки фиксируются в прорезях по аналогии со столярным соединением шип/паз;
• боковые стенки навешиваются на ножки из гнутого уголка в специальные V-образные пазы;
• цельные боковые стенки входят в прорези торцевых стенок.

Больше информации можете узнать из видео:

Существуют варианты прямоугольных жаровен и конусных модификаций.

Раскладной

Гораздо удобнее транспортировать на пикник раскладные жаровни, в которых элементы соединены между собой шарнирно, и не теряются на природе или внутри багажника авто. Однако они сложнее в изготовлении, требуются чертежи и фото взаимного расположения деталей во время сборки.

Поскольку абсолютная герметичность железной коробки здесь не нужна, сварить мангал самому не представляется сложным, даже при минимальной квалификации домашнего мастера. Наиболее востребован раскладной мангал-чемодан, в котором ножки и торцевые стенки укладываются внутри днища с отогнутыми бортами, фиксируются болтом в транспортировочном положении.

Походный

Если у компании, собравшейся на загородный пикник, отсутствует складная или разборная жаровня, выручит походный очаг. Существует несколько вариантов, как сделать мангал своими руками, а пошаговая инструкция для каждого из них приведена ниже:

• прямоугольный – подходит и для шампуров, и для решеток барбекю, потребуется 16 кирпичей, которые устанавливаются на ребро с продухами в верхнем ряду;
• круглый – пригоден только для барбекю, выкладывается из камней или кирпича с небольшими щелями между элементами кладки.

Внимание: Поскольку походная жаровня расположена на грунте, и не имеет ножек, рекомендуется снять дерн под ней, изготовив из него обваловку, а затем вернуть его на место после демонтажа импровизированного очага.

Дополнительные приспособления

По умолчанию мангалы своими руками изготавливаются гораздо тщательнее, чем промышленные образцы. Домашний мастер практически неограничен в оформлении очагов для достижения максимальной эстетической ценности. Поэтому украшают жаровни литыми, коваными элементами, как на нижнем видео, дополнительными функциями:

• дымоход – отводит продукты сгорания, делает удобнее эксплуатацию очага;
• варочная панель – позволяет одновременно с шашлыками подогреть чай и приготовить гарнир;
• мойка – повышает гигиеничность печи барбекю;
• разделочный стол – необходим для раскладки мяса на решетку или нанизывания на шампуры;
• поленница – обеспечивает складирование дров для очага.

Внимание: При добавлении функциональности размеры очага заметно увеличиваются. Поэтому под кухонный комплекс следует отводить значительные территории, обеспечивать их пожаробезопасность.

Таким образом, при изготовлении мангала собственными силами следует ориентироваться на стандартные размеры жаровни. Нужно рассмотреть несколько вариантов, чтобы выбрать рациональное сочетание бюджета строительства, комфортности эксплуатации, внешнего вида и интеграции в существующий или планируемый ландшафтный дизайн.

2.
