Самодельные минитрактора своими руками чертежи

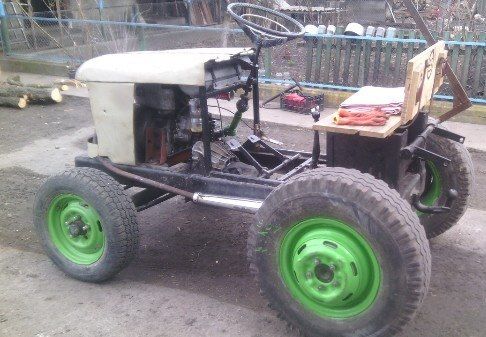

Самодельный минитрактор в домашних условиях

Для частного сектора трактор – вещь более чем необходимая. Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы — все это необходимо как-то перемещать. Вручную не наносишься, а небольшой железный «помощник», так в самый раз.

Получить для своего подворья мини трактор можно двумя способами: или купить, если денег достаточно, и заботы не для вас, или собрать «железного коня» из подручных материалов. Покупку, как люди практичные, рассматривать не будем, а с одним из вариантов самостоятельной сборки трактора ознакомимся.

В качестве исходного материала будущего транспортного средства возьмем где-нибудь на свалке «народный» автомобиль ЛуАЗ. Или прикупим у соседа.

Что из всей этой кучи металлолома нам понадобиться? Оставляем:
— коробку передач;
— мосты;
— электрику;
— колесные редукторы;
— рулевой механизм, и руль не забыть.

Остальное продаем на металлолом, получая двойную выгоду – и денежек заработаем, и от хлама избавимся.

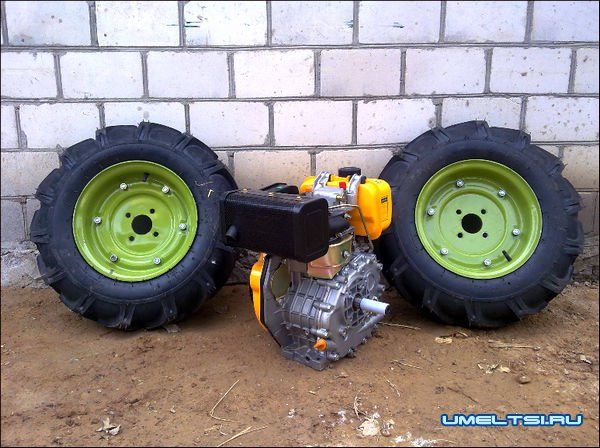

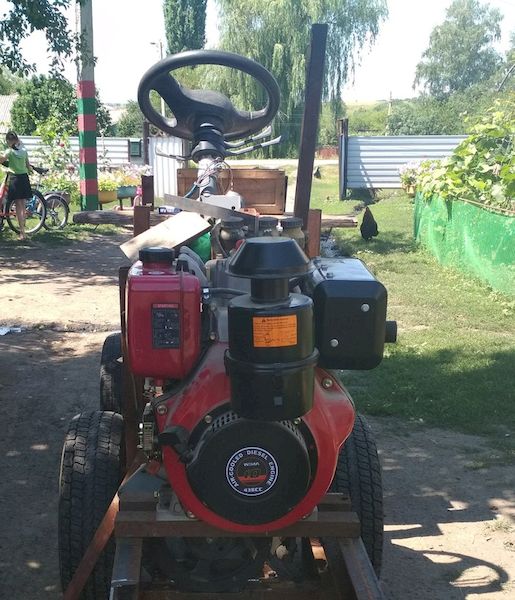

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Sadko DE-300 от мотоблока плюс колеса (4 штуки 6×12).

Обороты нашего двигателя «хорошие», но для трактора несколько завышены. Это ведь не гоночная машина. Поэтому снижаем их в 3.5 раза, установив соответствующие шкивы.

Передачу крутящего момента с двигателя на КПП можно организовать при помощи ремня профиля В. Устанавливать лучше сразу два.

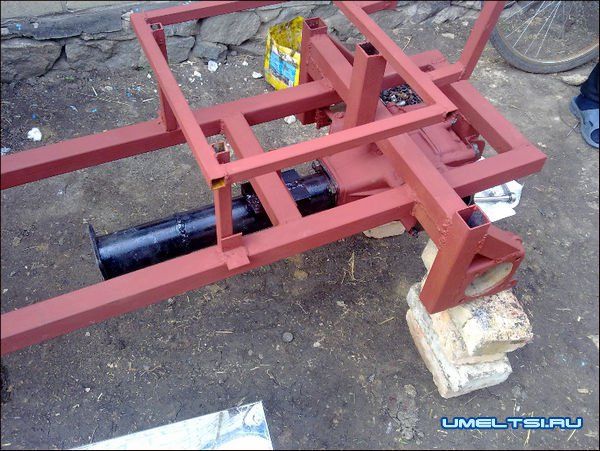

Рама – главная несущая конструкция. Ее можно сварить из профиля 40×40. Будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому есть смысл сразу брать профиль не 40×40, а 40×80. Запас прочности не помешает.

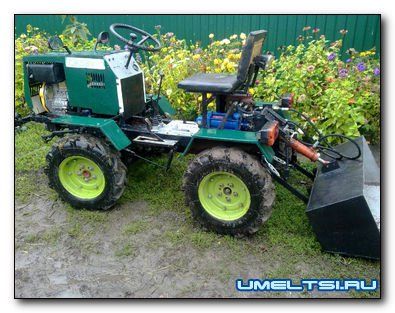

Гидравлика – состоит из гидроцилиндра 75×100, распределителя Р80, насоса НШ-10.

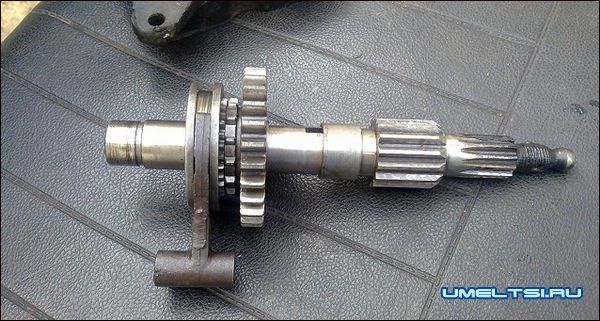

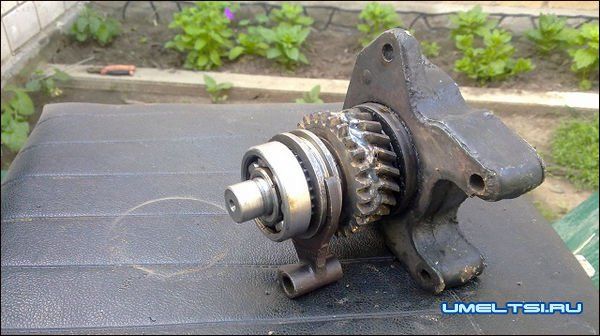

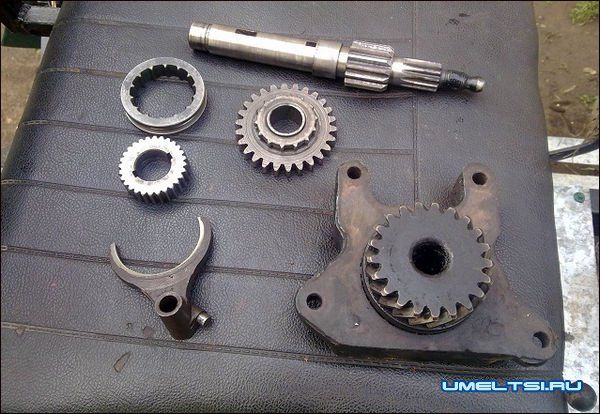

Рабочий режим насоса – это 1000-1100 об/мин. Вал насоса – исходящий вал от маховика сцепления. Но в связи с тем, что постоянная работа насоса требуется не всегда, для него целесообразно сделать отключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем нужное: вал, шлицевую муфту, вилку переключения, две шестеренки, цепь.

На снятый вал нам нужно будет надеть звездочку, но перед этим вал необходимо доработать. Сначала вал обрезаем, затем на 5 сантиметров наращиваем так, чтобы звездочку можно было установить на свое место.

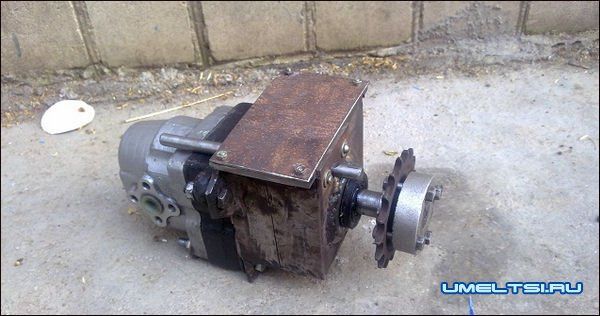

Корпус привода делаем сами, сварив его из уголка 40×40. Привод – узел, требующий постоянной смазки, а значить, в нем должно быть залито масло. Это понятно? Тогда не забудем сделать его герметичным и установить на вал сальник.

Все готово, теперь может посмотреть на включенный насос.

В заключение, два слова по гидравлике. Центральная секция работает с навеской. Выведенная муфта вперед с поворотным валом, выведенная назад с гидроцилиндром для косилки, самосвала и т.п.

«Вживую» посмотреть работу гидравлики и наше «детище» в полностью собранном состоянии можно на предоставленном видео.

Самодельный минитрактор своими руками

Важной составляющей сельского хозяйства является обработка земельных участков. Сюда относится не только регулярное рыхление и прополка, но и полив, а также удобрение земель. Ведь абсолютно все культуры нуждаются в спаханной и ухоженной земле. С такими непростыми задачами может вполне справиться мини трактор, обладающий небольшими габаритами и способный выполнять массу повседневных задач в сельском хозяйстве.

В связи с этим, в сельской местности небольшие фермерские хозяйства отдают предпочтение данной технике. Ведь в отличие от крупных аграрных комплексов частники не могут себе позволить дорогостоящую сельскохозяйственную технику. Именно поэтому самодельные минитрактора видео с подробным описанием которых есть в интернете стали настолько популярными и востребованными. Собрать подобную технику не так уж просто, как может показаться на первый взгляд, но все-таки это возможно, причем затраты будут гораздо ниже, чем стоимость заводской сельскохозяйственной техники. Плюс к этому, самодельный небольшой трактор можно укомплектовать различным оборудованием, которое сможет значительно увеличить спектр выполняемых данной техникой работ.

Мини-трактора: типы и особенности

Как всегда, к данной категории техники относят 3 типа, со своими собственными характеристиками:

1. Устройства, которые могут осилить любые задачи: окучивание, рыхление и прополка земельных участков, а также уборка мусора и скашивание травы. В большинстве случаев такая техника снабжается средним по мощности двигателем и может справиться с обработкой пяти или даже шести гектаров земельных угодий. Помогает в выполнение поставленных перед мини трактором задач и различное навесное оборудование (см. Минитрактор с ломающейся рамой).

2. Трактора небольших размеров, собранные исключительно для скоса травы и уборки, прилегающих к дому или сельскохозяйственным угодьям территории, способны легко справиться даже с площадью около двух гектаров. Такую технику довольно часто используют для создания газонов.

3. Райдер – техника, созданная для обслуживания небольшого участка земли, и используется в основном для удобрения земли, а также обработки территории ядохимикатами. Применяется и для уборки площадок из бетона и других подобных территорий.

Плюсы и минусы такой техники

В большинстве случаев самодельный мини трактор применяется в частных сельских хозяйствах: с мини тракторами не только вывозят различный мусор от деревьев и кустарников, но и обслуживают огороды, а также облагораживают прилегающие территории. К плюсам данной техники можно отнести следующее:

— тщательная обработка любой почвы. Самостоятельно обработать землю, тем более большие объемы чрезвычайно сложно, а тем более сделать это качественно. Ведь в некоторых местах грунт может быть не только твердый, но и каменистый, поэтому произвести все необходимые работы, вручную довольно тяжело. Самодельные мини трактора справляются с любой из вышеперечисленных задач не хуже, чем обычная заводская техника;

— легко обрабатывать даже малые площади сельскохозяйственных угодий. Для малых территорий просто нецелесообразно производить затраты на приобретение крупной заводской техники, так как мини трактор обходится значительно дешевле и вполне справляется с поставленными задачами;

— привлекательная стоимость самодельной техники, так как собирается минитрактор в основном из подручных средств и недорогих деталей;

— можно всегда, при необходимости, сменить дополнительное оборудование, в зависимости от того, какие необходимо производить работы. Ну и, конечно же, простой и довольно доступный в финансовом плане ремонт.

Но, необходимо отметить, что в большинстве случаев в сборке используют наиболее распространенные и доступные детали, которые можно отыскать в любой момент. Помогает собрать самодельный минитрактор своими руками видео людей, которые уже обладают определенным опытом в данном вопросе.

Как сделать самодельный минитрактор?

Для создания подобной аграрной техники специалисты из народа используют несколько методик, но в большинстве случаев все происходит примерно так:

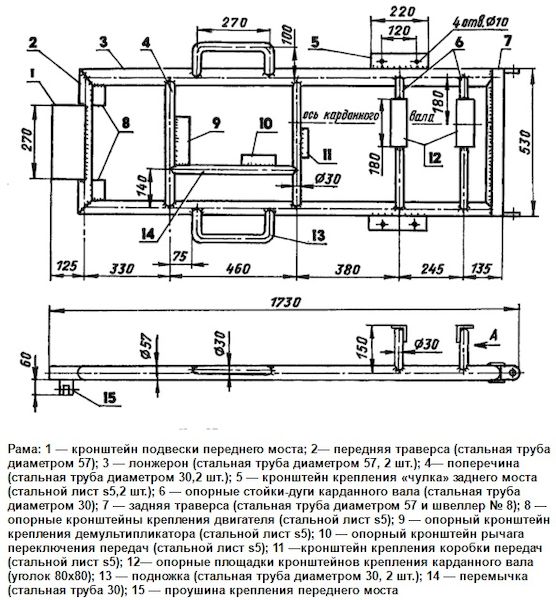

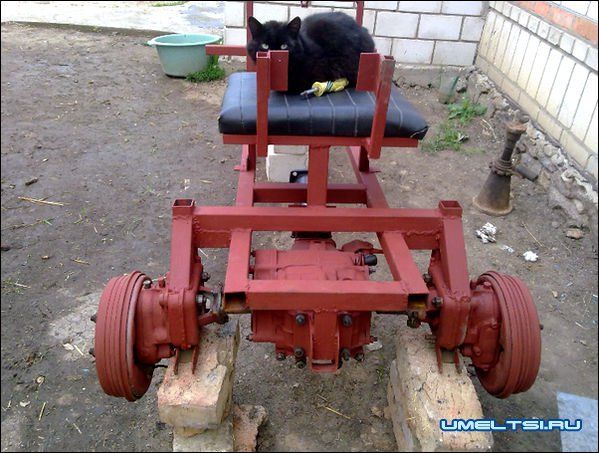

1. Создается рама из обычного прокатного швеллера при помощи сварки заранее подготовленных элементов, в которые входит передняя и задняя траверсы и два лонжерона. Передняя часть данной техники выполняется более узкой, в результате рама получает трапециевидную форму. После чего в раме производятся отверстия для установки других частей корпуса и механизмов.

Самодельный минитрактор — рама

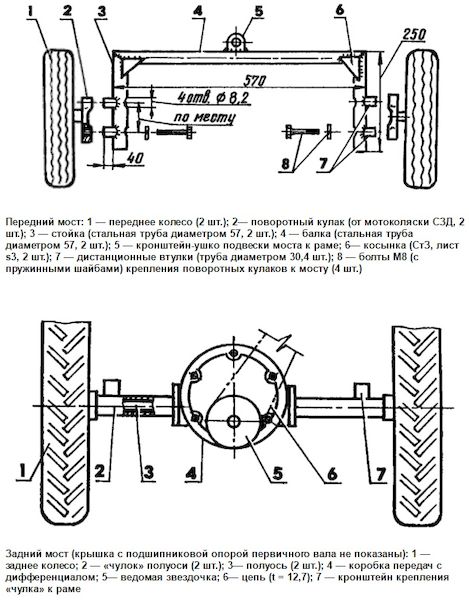

2. При помощи сварки по углам рамы крепятся уголки, которые играют роль стойки, а также служат подрамником и соединяются между собой в верхней части. Далее на раму монтируется задний мост, ну а при конструировании полноприводной техники необходимо будет установить еще и передний мост.

3. Монтируется двигатель необходимой мощности, в роли которого обычно используют различные силовые агрегаты с мотоблоков (см. Минитрактор из мотоблока Нева), мотоциклов (даже оппозитных).

Самодельный минитрактор своими руками — установка двигателя

4. На раму монтируется коробка передач, которая должна быть обязательно развернута к водителю, для того чтобы управление было максимально комфортным и простым.

Установка коробки передач на конструкцию мини-трактора

5. Далее монтируются различные составляющие рулевого управления. В основном используют обычные рули от отечественных автомобилей, в некоторых случаях даже от мотоциклов.

6. Обязательно необходимо приварить фаркоп, который впоследствии пригодится не только для прицепа, но и для некоторого дополнительного оборудования, такого как: сеялка, косилка или плуг.

Сцепка самодельного минитрактора

7. Заключительным моментом в работе по созданию мини трактора является монтаж тормозной системы, установка бака, ну и, конечно же, электрическая часть.

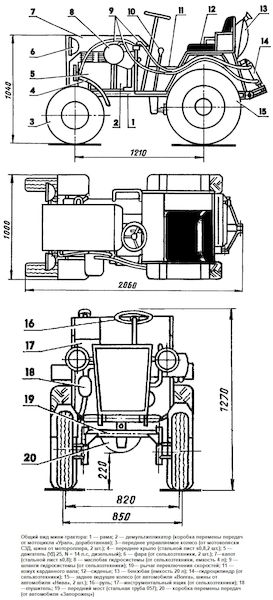

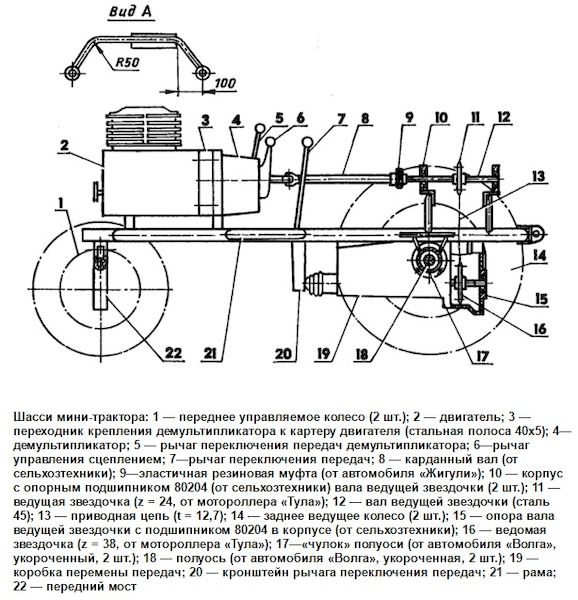

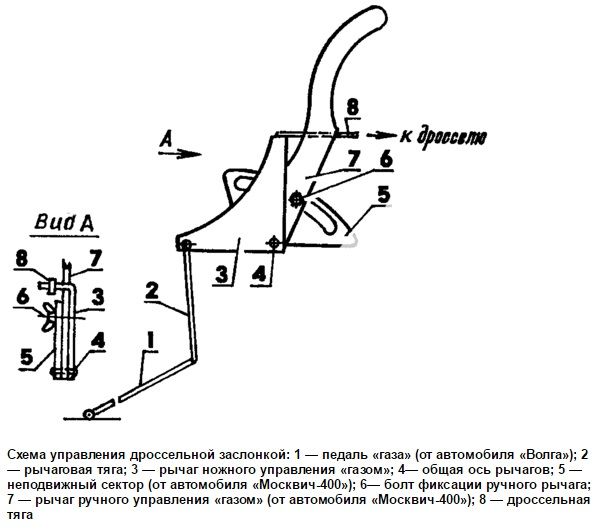

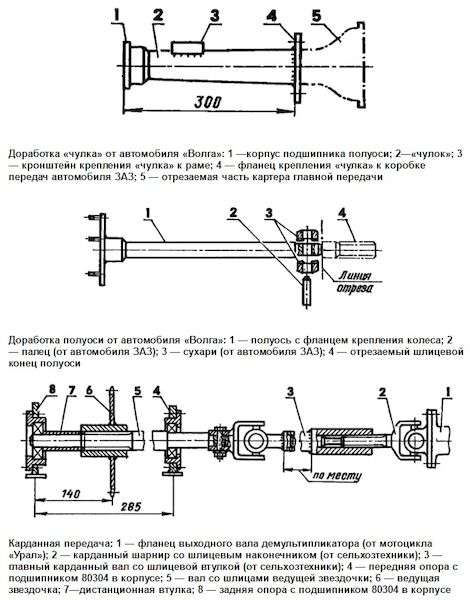

Чертежи самоделок

Ну, а определиться с выбором, любому желающему человеку сконструировать подобную технику помогут чертежи самодельных минитракторов, которые есть в интернете.

Варианты самоделок и видеоинструкции по сборке минитрактора — смотрите также в этой статье

Самодельные минитрактора — видео

Самодельные модели мини тракторов, фото и видео которых можно найти на страничках конструкторов обычной самодельной техники для аграрного комплекса обладают не только вполне достойным экстерьером, но и отличной функциональностью. Создание одной из моделей сельскохозяйственной техники может быть довольно долгой и не простой, но облегчить процесс конструирования может помочь видео, подробно описывающее поэтапное строительство мини трактора. В результате можно создать технику, которая поможет значительно быстрее и эффективнее обрабатывать сельскохозяйственные территории.

Самоделкин. Создание мини трактора своими руками.

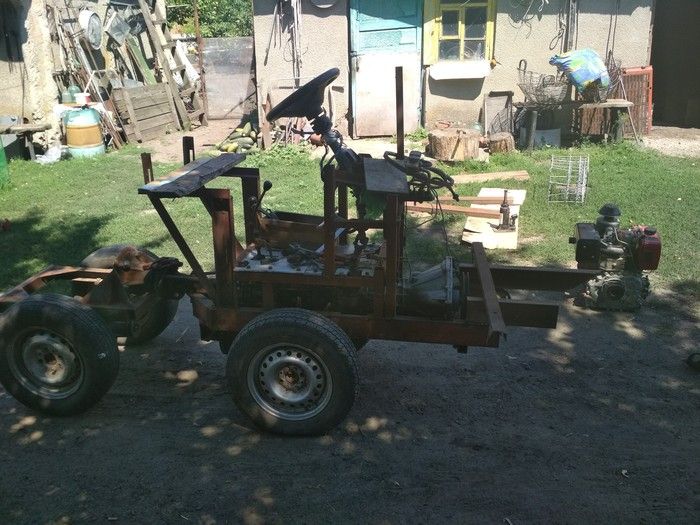

Доброго времени суток Кулибины! Приехал я тут к товарищу в отпуск , а он собирает себе тракторчёнок из того что нашел дома. Думаю многим будет интересна данная тема. Поехали.

Поскольку я не застал полный процесс сборки некоторых элементов , расскажу и покажу что из чего и как сделано.

Немного опишу конструкцию. а точнее историю создания.

Для создания рамы и несущих конструкций был использован швейлер десятка — рама. Для всех навесных элементов используется профиль труба. В начале по задумке автора была куплена машина «копейка» за 10 тысяч. Рублей для донорских целей. Сразу хочу отметить тот факт, что он пожелел об этом т.к. отдельные фрагменты купить можно было бы дешевле. А тут пришлось использовать то что было. Поэтому думайте об этом заранее, просчитывайте. После покупки донора , он кликнул клич по родственникам . может что у кого завалялось в гараже от стареньких ВАЗов. и о чудо . Бесплатно он ещё разжился двумя мостами и раздаткой от нивы. Далее Лёха — именно так зовут Кулибина начал изобретать конструкцию — основу. Поскольку он работает на тракторе на ферме для него не составляет проблем со сборкой, фантазией и прочеми хитростями. У Лёхи давно была мечта собрать трактор для дома. поскольку на покупку готового варианта нет денег. По поводу пользы небольшого помощника во дворе я думаю и обьеснять не нужно. нежен перевести груз. пожалуйста. плуг пожалуйста. посадить, вскопать, дёрнуть, поднять и т.д. Для комфортной работе во дворе нужен не просто трактор, а нечто более. Интересно.

Характеристики трактора: он должен проезжать в любую калитку, сажать, сеять и исходя из этого у него узкая база. с возможностью её увеличения. Колёса пока от машины, полный привод, раздатка. В Питере было заказано и изгтовлено на заказ сцепление (12000 + 500 доставка за 2 тысяч. Км). Был куплен дизельный двигатель за 24000. Чтобы обеспечить повышенную манёвренность трактор поворачивает по типу «Кировец»

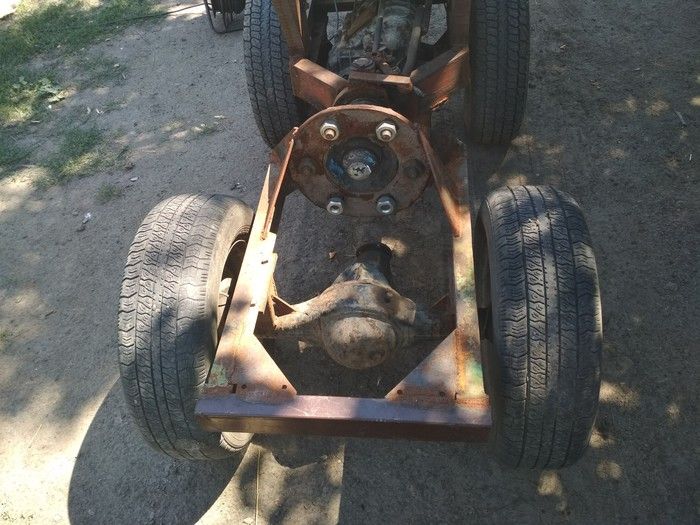

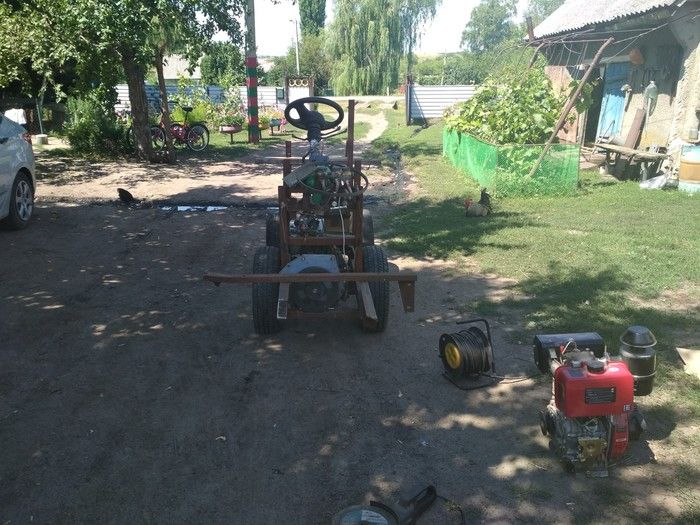

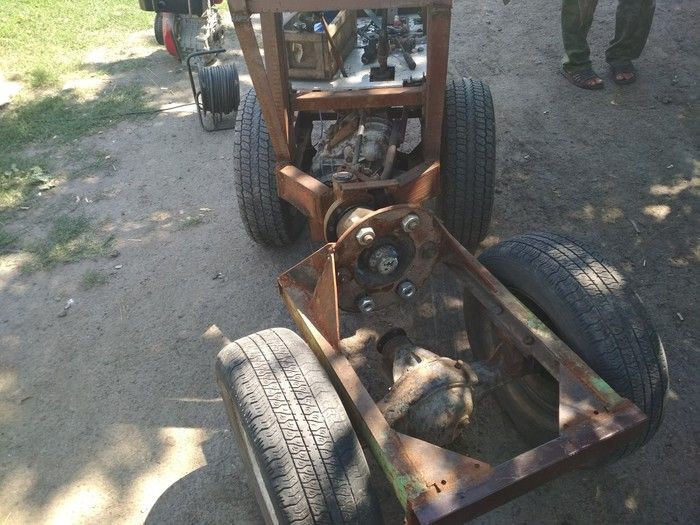

Вот так выглядит конструкция мостов и внутренних элементов:
