Водопровод из ПНД трубы быстро и без мучений

В настоящее время трубы из пластика активно вытесняют конкурентов из других материалов в сфере газоснабжения, водопровода и канализации. Одним из самых популярных товаров на рынке для водоснабжения являются ПНД трубы.

Что такое ПНД труба?

Расшифровывается ПНД как полиэтилен низкого давления. Именно полиэтилен стал одним из первых полимеров, используемых для производства труб. В магазинах обычно представлены в виде бухт черного цвета, 25 и более метров, разного диаметра.

Использование

Полиэтиленовая труба нашла широкое применение во многих сферах: водопровод, теплотехнические и газовые сооружения, канализация и дренаж, прокладка коммутаций и в качестве внешнего защитного слоя.

Нас в первую очередь, интересует монтаж и устройство водоснабжения с помощью ПНД труб. Чёрная труба, с синими продольными полосами, с надписью для питьевой воды и указанным диаметром. Полоса синего цвета указывает, что труба предназначена для холодного водоснабжения. Трубы с жёлтой полосой – для газа.

Преимущества ПНД труб перед металлом:

• Простота и лёгкость монтажа;
• Срок службы около 50 лет, что в 2-3 раза больше металлических труб;
• Легкий вес;
• Низкая теплопроводность;
• Способность к расширению (труба не лопнет на морозе);
• Рабочие температуры от -20°С до +40°С;
• Малошумность;
• Широкий выбор диаметров и длины.

Как выбрать ПНД трубу

Рекомендуемые параметры: для среднестатистического загородного участка идеально подойдут стандартные бухты 25 метров, с толщиной стенки 2 мм. Диаметр следует выбирать в зависимости от напора воды в системе: если общий водопровод или источник воды имеет хорошее давление из трубы более чем ¾” дюйма, то смело берите 25 ПНД трубу. Если источник воды металлическая труба ¾”, то следует брать трубу 20 мм. Диаметр отвода должен быть меньше диаметра основной трубы для обеспечения хорошего давления.

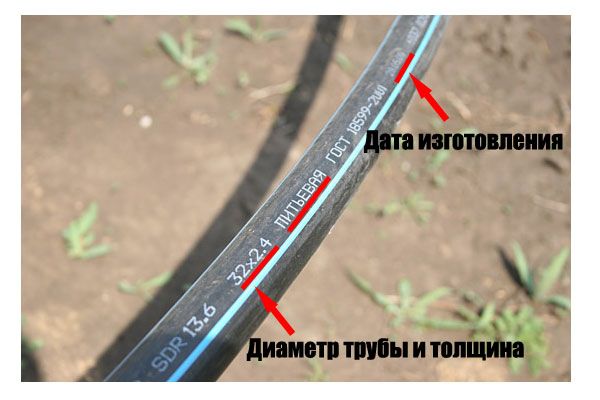

Хотя срок службы полиэтиленовой трубы около 50 лет, не лишним будет обратить внимание на дату производства, которая указывается маркировке труб вместе с диаметром и толщиной стенки.

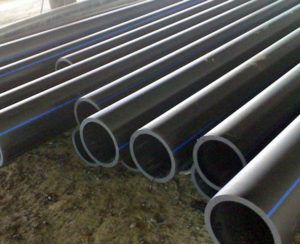

Наружный диаметр ПНД труб варьируется от 10 до 1200мм, но самыми ходовыми являются 20 мм, 25 мм, 32 мм.

Соответствие диаметров

Для фитингов из металла, и для соединения с металлической трубой ¾ дюйма (внутренний диаметр 20 мм, внешний примерно 25 мм) подойдет ПНД труба 25 мм. Соответственно резьбовые соединения металла совпадут с комплектующими ПНД трубы.

Металлическим трубам и фитингам диаметром ½ дюйма (внутренний диаметр 15 мм, внешний примерно 20 мм) соответствует ПНД труба 20мм.

Не стоит забывать, что всегда возможно использование переходников для уменьшения и увеличения диаметра комплектующих водопроводной системы, однако с ущербом давлению в системе.

Монтаж ПНД труб своими руками

Если вы в детстве любили играть в конструктор, то монтаж водопровода с помощью полиэтиленовых труб не составит труда. Соединение труб занимает несколько минут и не требует применения инструментов.

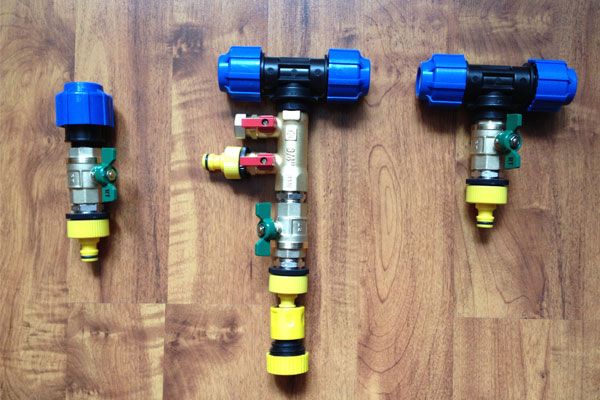

Возможные варианты подключения шлангов и кранов к ПНД трубе

Заранее нарисуйте схему водопровода и количество необходимых кранов. Возможен монтаж и укладка под землю. Следует учесть, что новая, только что развернутая труба, пытается скрутиться, принимая прежнюю форму. Поэтому, один из вариантов облегчения монтажа – крепление трубы электро хомутами к старому водопроводу или по забору. Хомуты рекомендуем брать шириной не менее 4 мм. Еще одни вариант – развернуть и выпрямить трубу до монтажа, придавив её чем-то тяжелым в нескольких местах по всей длине и оставить на пару дней.

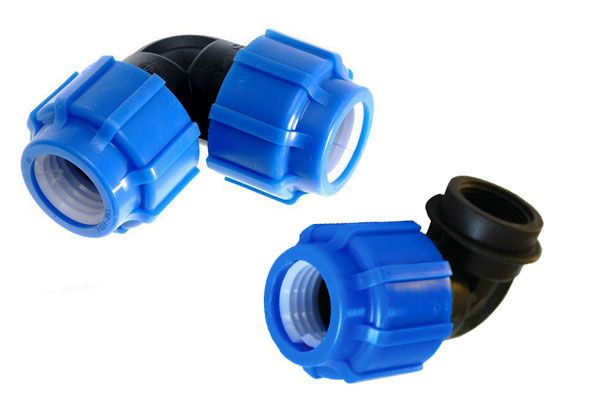

Виды фитинга для ПНД труб

Для присоединения трубы ПНД к водопроводной системе используются термические сварные швы или резьбовые соединения. Между собой трубы стыкуются специальными зажимными соединениями, что позволяет быстро заменить поврежденный участок трубы или нарастить длину.

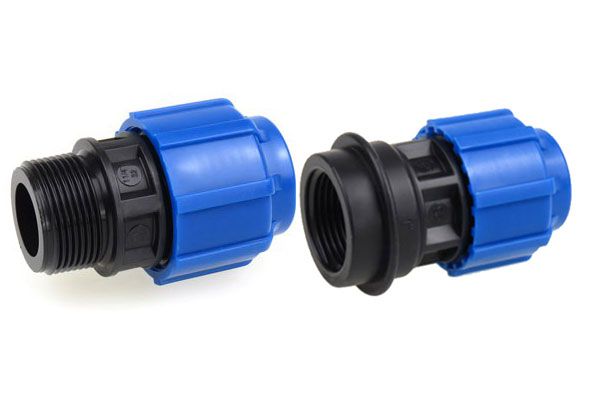

Для стыка с металлической трубой или фитингами с резьбовыми соединениями (кранами или сгонами), используются компрессионные элементы, с обратной стороны которых сделана внутренняя или наружная резьба.

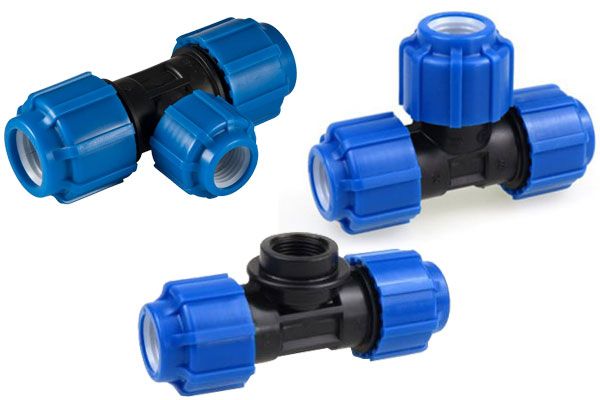

Компрессионный тройник – стык 2х труб и резьба для подключения крана или зажимное соединение для отвода ПНД трубы. Бывают варианты на подключение отвода трубы меньшего диаметра.

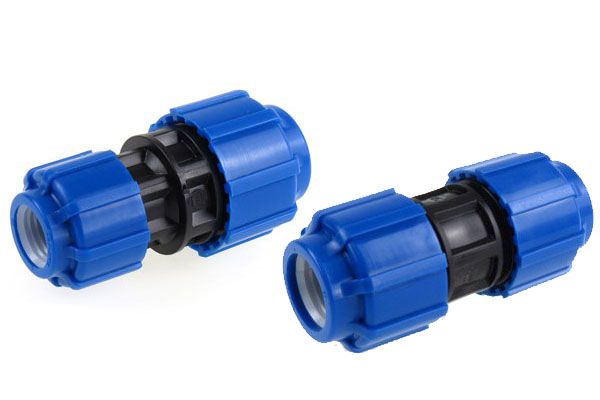

Компрессионное стыковочное соединение – служит для удлинения, наращивания длины или переходом на меньший диаметр трубы.

При правильном соединении, благодаря конструкции, подтеки исключены. На стыках металл — ПНД рекомендуем использовать фум-ленту.

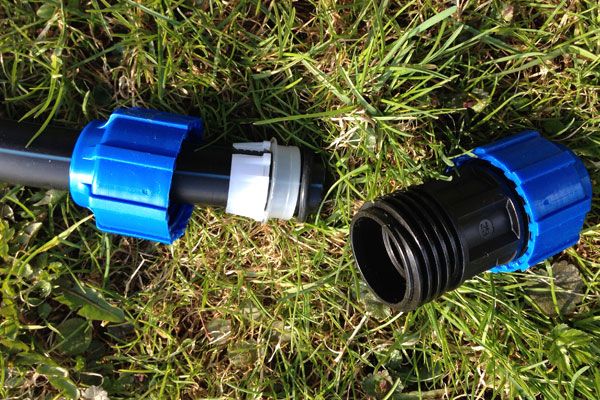

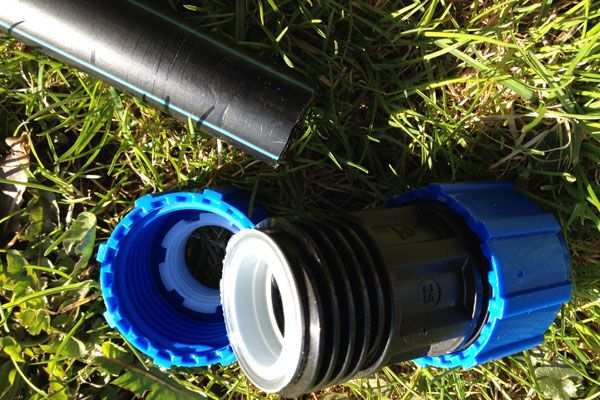

Попробуем разобраться как «работает» соединение. На фото выше представлен обычный стык, благодаря которому можно удлинить трубу. Слева открученная синяя гайка и зажимное кольцо. Именно благодаря зажимному кольцу труба плотно фиксируется в соединении. Кольцо сделано из твердого пластика с острыми насечками, которые, при закручивании гайки, немного врезаются в ПНД трубу.

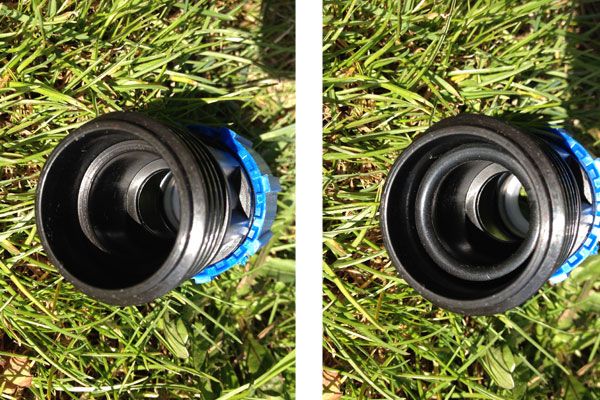

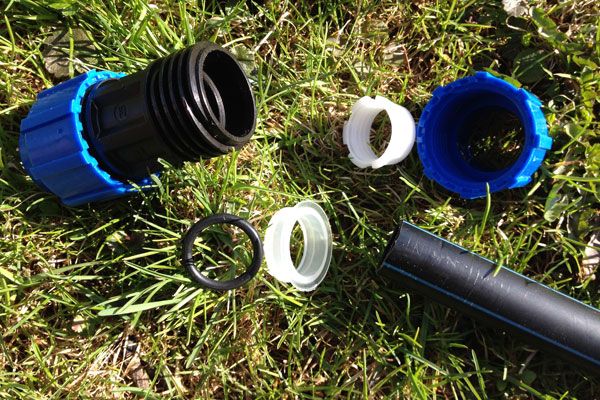

Справа из корпуса соединителя видна белая, полупрозрачная, уплотнительная муфта, которая в свою очередь прижимает резиновое кольцо, предотвращающее протекание воды. Ниже, на фото, можно увидеть все части несложной системы соединения.

Первый «порожек» служит для резинового кольца и муфты, сама же труба доходит до середины стыкового соединения.

Теперь самое главное: процесс соединения. Трубу пилить желательно ножовкой с мелким зубцом, заусенцы срезать. Далее откручиваем синюю гайку, достаем все детали и последовательно надеваем всё на трубу.

Ошибка многих людей в том, что при монтаже они не разбирают соединение, а пытаются немного открутив гайку, силой загнать туда ПНД трубу. После этого и происходят протекания — труба не достаточно глубоко входит в соединитель.

Максимально сильно насаживаем соединитель на трубу и закручиваем гайку до упора, насколько хватает сил. Наслаждаемся результатом работы!

Летний водопровод из ПНД труб для дачи

Проблема снабжения водой актуальна для человека везде, где бы он ни находился. Особенно за городом, где без нее не возможна не только цивилизованная жизнь людей, но и выращивание растений. Решить этот вопрос очень просто: надо организовать летний водопровод из ПНД труб для дачи.

Общая информация. Трубопроводы из полиэтилена низкого давления отличаются по сортам и другим параметрам, из-за чего определяются цели их применения. Выпускаются изделия для газа, воды и электротехнических нужд. Последний вариант предназначен для защиты кабелей и других проводных коммуникаций. Определить тип трубопровода можно по специальной маркировке, куда входит указание на ГОСТ, сорт сырья. Цветная полоса соответствует спецификации трубы. Изделие для газа отличается желтой продольной полосой на черной поверхности, а у электротехнического типа нет полосок. Материал для воды может быть полностью окрашенным в голубой цвет или иметь такую полосу.

Для создания водопровода для дачи покупаем ПНД трубы d 25 мм или 20 мм с низкой ценой за метр (для экономии), рассчитанные на невысокое давление, но устойчива к внешним механическим воздействиям. При выборе труб следует учитывать особенности проекта водоснабжения дома (куда они будут подключаться?).

Схема водопровода для дачи из ПНД труб

Почему именно из этих труб? Потому что они имеют ряд достоинств, очень важных для загородного водопровода, в том числе:

• В них не образуется гниль и ржавчина;
• У них идеально чистая внутренняя полость;
• Они выдерживают наши морозные зимы, не лопаются и сохраняют свои свойства после размерзания;
• Они пригодны и для летней дачной жизни и для зимней;
• Они не дорогие и у них небольшой вес;
• Монтируются просто и быстро без каких-либо сложных устройств и агрегатов.

Организация любого строительно-монтажного процесса начинается с разработки проекта. Рассмотрим алгоритм схематичного плана водопроводной сети.

1. Для монтажа на даче летней системы водоснабжения, необходимо вначале «набросать» на бумаге расположение всех построек, в том числе, указать с привязками все грядки и клумбы и, соответственно, основные узлы ответвления. Начинать надо от места подключения сети водопровода дачного участка.
2. Если по улице не проходит поселковый водопровод, то необходимо сооружать автономный источник, который должен состоять ориентировочно из следующих устройств:

• подводного насоса для колодца или насосной станции, доставляющей воду из скважины;
• контролирующих, защитных и регулирующих приборов – гидроаккумулятора, манометров, реле, фильтров;
• электрозащиты.

1. На схеме прорисовывается каждый узел ответвления и соединительные детали к нему.

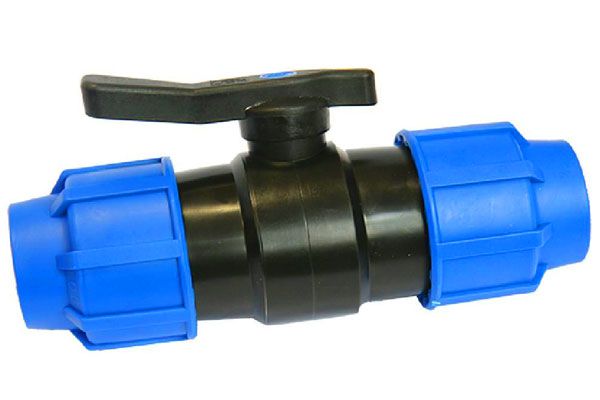

2. Для регулировки подачи воды и отсекания какой-либо части в случае демонтажа водопровода, предусматривается монтирование кранов для труб ПНД в узлах ответвления.
3. Для полива грядок рекомендуется закладывать шланги длиной около 3-5 м.
4. На каждом ответвлении указывается расстояние от крана до крана, диаметр и глубина прокладки. Для сезонного водопровода готовятся неглубокие траншеи, в среднем 300-400 мм, если наверху нет грядок или клумб. Если они имеются, то глубина залегания трубы должна быть 500-700 мм, для предотвращения ее повреждения.

Для основного, так называемого магистрального водопровода, максимальный диаметра – 40-50 мм, для отводящих «рукавов» – 32 мм и 25 мм.

Схематичный план позволяет составить спецификацию, где учитывается точное количество арматуры, метража в зависимости от диаметра.

Срок службы полиэтиленовых трубопроводов составляет не менее 50 лет. Следует отметить их независимость от просадки зданий. Трубы можно применять в поверхностной и подземной укладке для разных сфер применения, в зонах высокой сейсмической активности. Малый вес изделий упрощает их транспортировку и монтаж магистрали.

Дачный водопровод из ПНД: устройство, достоинства решения, правила монтажа

Насколько хороша труба ПНД для дачного водопровода? Как организовать постоянное водоснабжение при подаче воды по графику или из собственного колодца? Как выглядит монтаж летнего водопровода на даче трубами ПНД? Давайте попробуем ответить на эти вопросы.

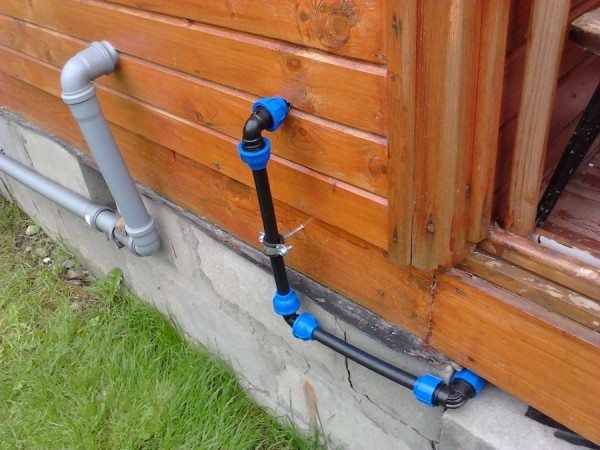

Летний водопровод заведен в дачный домик.

Физико-химические свойства

Начнем с изучения основных свойств полиэтилена низкого давления (ПНД).

• Он стоек к агрессивным средам и любым биологическим воздействиям.

Подсказка: щелочи и кислоты поставляются либо в полиэтиленовой посуде, либо в стеклянной с полиэтиленовыми пробками.

• Материал упруг и эластичен. Мало того: эластичность сохраняется при отрицательных температурах.

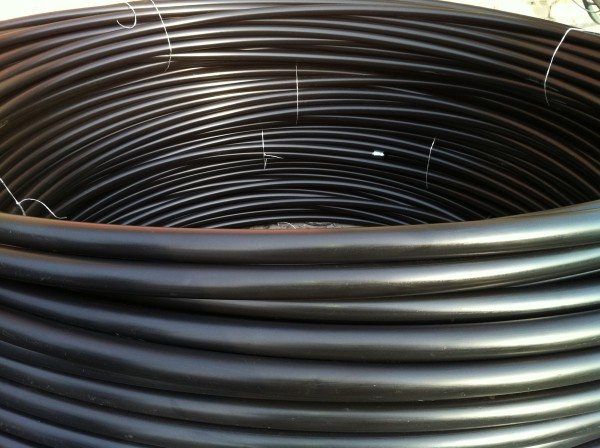

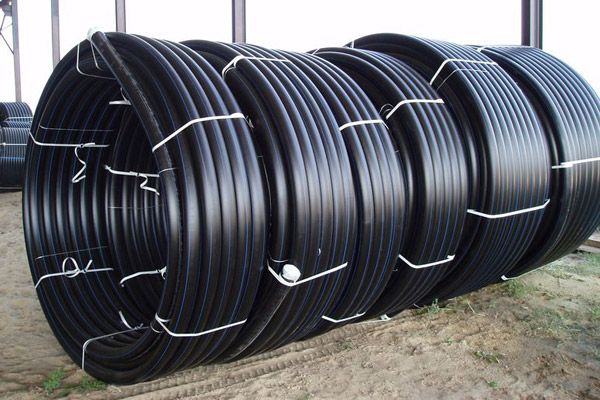

Эластичность полимера позволяет поставлять трубы малых размеров в бухтах.

• Как и все прочие полимеры, полиэтилен – диэлектрик.
• Температура размягчения – 80-120 градусов по шкале Цельсия.
• Адгезивные свойства – на крайне низком уровне. Проще говоря, к полиэтилену не прилипают прочие субстанции. Вода его тоже не смачивает.
• Цена полиэтилена минимальна среди всех пластиков – как из-за технологичности производства, так и благодаря дешевизне газообразного сырья.

В зависимости от условий полимеризации сырья – этилена – различают три вида этого пластика.

Тип полимера	Условия полимеризации
ПНД (полиэтилен низкого давления)	0,1 – 2 МПа, 120-150С
ПСД (полиэтилен среднего давления)	3 – 4 МПа, 100 – 120С
ПВД (полиэтилен высокого давления)	150 – 300 МПа, 200 – 260 С

Заметьте: получение ПНД и ПСД требует наличия катализатора.
Для инициации образования ПВД достаточно присутствия кислорода.

Из этих материалов ПНД отличается наиболее высокой механической прочностью. Именно он чаще родственных ему полимеров используется для производства напорных труб.

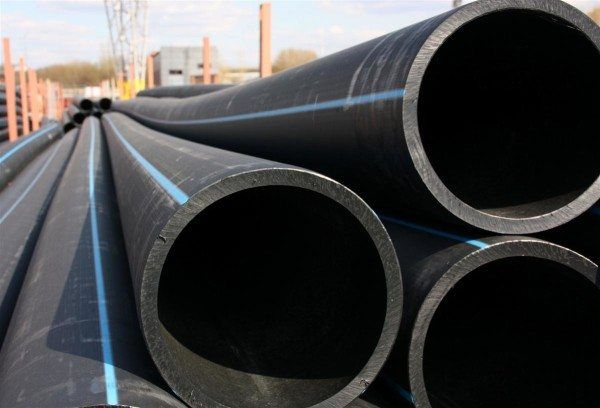

Напорные полиэтиленовые трубы большого диаметра используются для прокладки магистралей, питающих водой целые города.

Из него же изготавливаются компрессионные фитинги для труб малых диаметров, позволяющие объединять отрезки в сколь угодно сложный трубопровод без использования инструмента.

Преимущества

Изучение свойств полимера позволяет нам сформулировать, чем, собственно, так привлекателен летний водопровод на даче из ПНД труб на фоне альтернатив – стального, металлопластикового, медного или полипропиленового водопровода.

1. Он обходится существенно дешевле любого другого материала.
2. Монтаж труб ПНД для водопровода на даче не требует никаких инструментов, кроме торцовочного ножа.
3. Эластичность труб позволяет прокладывать плети с многочисленными изгибами.
4. Благодаря инертности к химическим и биологическим воздействиям трубы можно укладывать прямо в грунт – на срок их службы это не повлияет.

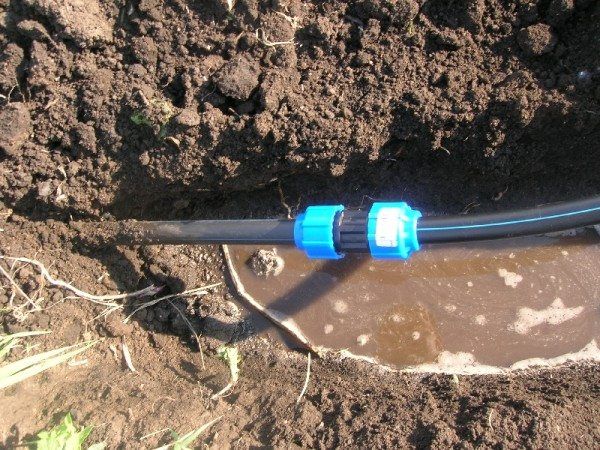

На фото полиэтиленовый водопровод уложен в сырой грунт.

1. Наконец, летний водопровод из ПНД на даче не нужно демонтировать на зиму. Морозостойкость пластика и его эластичность, сохраняющаяся при низких температурах, позволяет не бояться образования ледяных пробок. Даже если оставшаяся в трубах вода замерзнет, труба лишь слегка растянется, а после оттаивания вернется к первоначальному размеру.

Схемы водоснабжения

От колодца

Как смонтировать водопровод из труб ПНД на даче, если источником воды для него служит расположенный на участке колодец?

Перечень элементов системы водоснабжения в этом случае будет таким:

1. Погружной насос (вихревой или центробежный). Вихревые насосы несколько дешевле и компактнее, зато многоступенчатые центробежные способны транспортировать воду с большим количеством примесей, создавая при этом напор в десятки метров.
2. Обратный клапан, не дающий воде после остановки насоса сливаться обратно в колодец.
3. Гидроаккумулятор, накапливающий воду и создающий избыточное давление при отключенном насосе.
4. Датчик давления и реле, включающие и выключающие питание насоса при достижении пороговых значений.

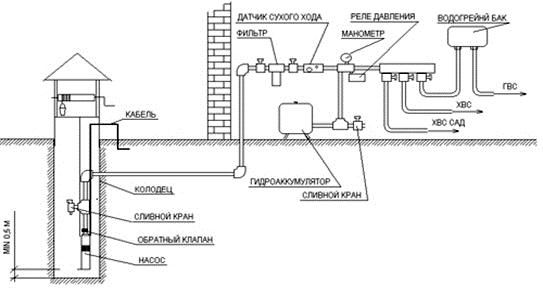

Схема постоянного водоснабжения от колодца.

От водопровода садового товарищества

Не менее распространенный сценарий – когда трубы ПНД для водопровода на даче подключаются к сети, подающей воду по графику (от двух раз в день до раза в неделю). Понятно, что для постоянного проживания на даче этот график трудно назвать комфортным.

Трудно ли обеспечить постоянную подачу воды в этом случае?

1. Главный элемент схемы – полиэтиленовая емкость для воды объемом от 200 до 2000 литров (объем зависит от графика подачи воды и от ее расхода). Емкость устанавливается на чердак дачного домика, на сварное основание или на естественное возвышение.
2. Для наполнения емкости используется заливной клапан от унитазного бачка. Он устанавливается в вырезанное в стенке емкости отверстие и герметизируется штатными прокладками.
3. Сливной патрубок в нижней части емкости используется для подключения локального водопровода.
4. При монтаже на чердаке емкость из соображений безопасности может быть оборудована переливом. На уровне чуть выше клапана в вырезанное в ее стенке отверстие заводится канализационная труба диаметром 50 мм. Отвод от бака делается в канализацию или на грядки; соединение трубы и стенки заделывается качественным силиконовым герметиком.

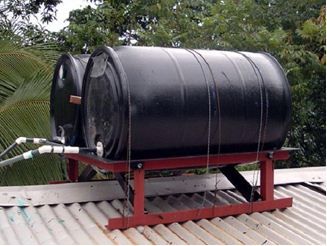

Накопительные емкости на крыше дома.

Монтаж

Как собрать водопровод из ПНД на даче своими руками?

Тонкостей тут немного:

• Следите за тем, чтобы уплотнительные кольца входили между трубой и фитингом. Замятие уплотнителя – типичная причина течи соединения.
• Не забывайте очищать соединяемые поверхности от мусора и грязи.
• Не используйте инструменты для подтяжки соединений. Если собранное вручную фитинговое соединение потекло – разберите его, поправьте уплотнители и соберите заново.
• Не сгибайте трубу с небольшим радиусом. Она не треснет; однако стенки схлопнутся, резко уменьшив пропускную способность трубопровода.

Внимание: если вместо торцовочного ножа вы используете для резки трубы ножовку, не забывайте снять фаску с внутренней и наружной поверхностей трубы.
Заусенцы помешают вам надеть уплотнительные кольца.

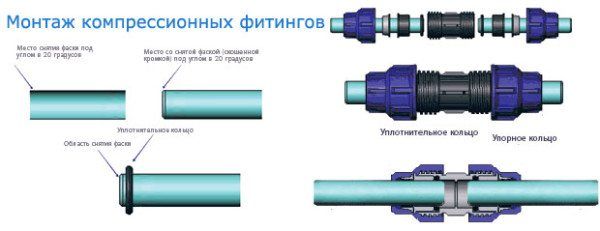

Схема сборки фитингового соединения.

Заключение

Как видите, сборка дачного водопровода не требует каких-то особых знаний или навыков. Рекомендованный нами материал не только практичен, но и очень прост в использовании. Видео в этой статье позволит вам ближе познакомиться с его монтажом. Успехов!
