Одножильный или многожильный провод – какой лучше?

Какой провод лучше многожильный или одножильный? Такой вопрос часто возникает перед началом работ по замене проводки. Ответ на него не может быть однозначным, ведь каждый из этих видов проводов создан для своих целей. Поэтому чтобы ответить, давайте разберем достоинства и недостатки каждого из них.

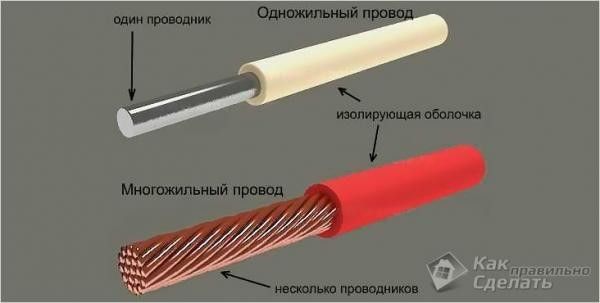

Структура проводов

Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Это позволит нам более детально разобрать, как он устроен.

• Одним из основополагающих нормативных документов в этом вопросе является ГОСТ 22483 – 2012. Он говорит о том, какой должен быть провод по конструкции, устанавливает требования к техническим характеристикам, а также определяет параметры, которые позволяют относить провод к тому или иному виду или подразряду.

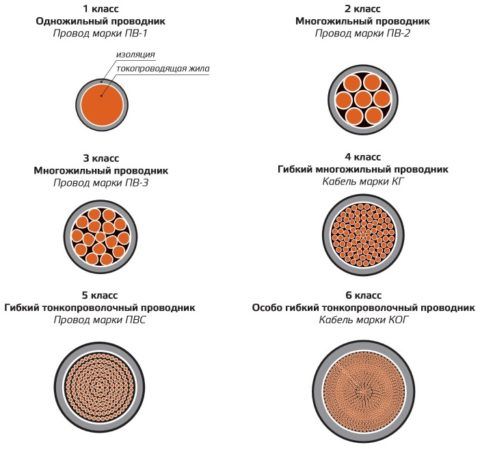

• Первое, что стоит упомянуть — это класс гибкости. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Всего существует 6 классов гибкости.

• К первому классу гибкости относятся все однопроволочные провода. Кроме того, к ним относят многопроволочные провода с сечением в 185 мм2 — такие сечения применяются только в промышленности, поэтому мы их рассматривать не будем.

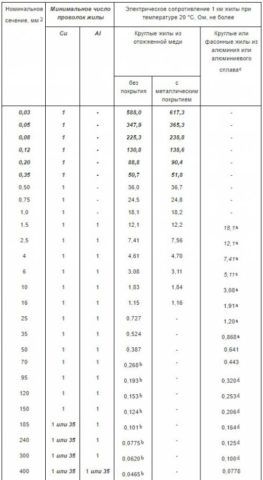

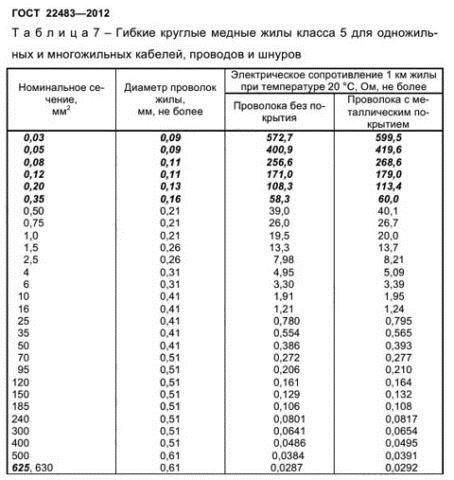

• Второй класс является более гибким. Чтобы достичь этого свойства, провода делают состоящими из нескольких отдельных проволок, скрученных между собой. Таблица 4 ГОСТ 22483 – 2012 определяет их минимальное количество для проводов разного сечения.

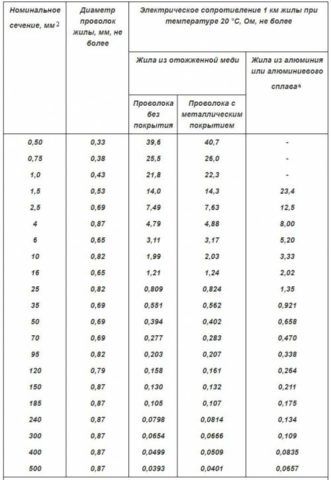

• А вот для классов 3 и выше, минимальное число проволок не должно быть меньше, чем для второго класса, и определяющим фактором инструкция называет сечение каждой отдельной проволоки. Таблицы 5, 6, 7, 8 ГОСТ 22483 – 2012 определяют это максимальное сечение каждой отдельной проволоки в проводах разного сечения.
• Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Допустим, у нас имеется провод третьего и пятого класса гибкости, сечением в 1 мм2. Провод третьего класса гибкости будет выполнен из нескольких проволок с диаметром не более 0,43 мм, а провод пятого класса — из проволок с диаметром не более 0,21 мм. Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.

Обратите внимание! Существуют еще провода круглой, уплотненной и фасонной формы. В данной статье мы их не рассматриваем, так как преимущественно такие изделия встречаются с сечением в 25 мм2 и более. Это уже мощные силовые установки, которые требуют специального расчета.

• Сразу отметим, что данное правило распространяется не только на медные провода. Алюминиевые провода так же могут быть гибкими и многопроволочными. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.

Достоинства одно- и многожильных проводов

Разобрав отличие многожильного провода от одножильного, и различия разных многожильных проводов, можно приступать к анализу их преимуществ и недостатков. И здесь нам следует дать ответ на следующие вопросы: как они отличаются по физическим свойствам, как отличаются по механическим свойствам, и в чем отличие этих проводов в плане монтажа и эксплуатации?

В данном видео подробно рассказывается об одно- и многожильных проводах.

Достоинства одножильных проводов

Начнем с разбора одножильных проводов. Данный вид проводников обычно относят к установочным. То есть к таким проводам, которые после монтажа не следует перемещать, гнуть и подвергать другим видам механических воздействий.

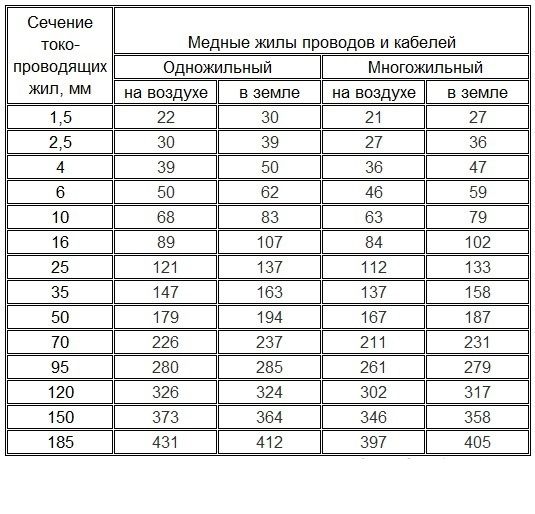

• Одним из главных преимуществ таких проводников является более низкое сопротивление 1 км провода. Например, для медного проводника в 1 мм2 сопротивление должно быть не больше 18,1 ОМ. Для сравнения, такой же проводник, но пятого класса гибкости, может иметь сопротивление до 19,5 Ом. Разница, конечно, не самая существенная, и вполне укладывающаяся в статистическую погрешность, но она есть.

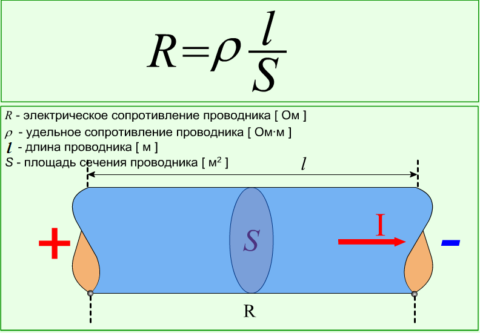

• Объясняется такое расхождение достаточно просто — чем меньше сечение единичного проводника, тем больше сопротивление. В идеале множество проволок в многожильном проводе соединены, и представляют собой единое целое, но все равно есть определенное сопротивление между отдельными проволоками, которое и приводит к большему суммарному сопротивлению провода.
• Следующим аспектом, на который стоит обратить внимание, выбирая многожильный или одножильный провод, является удобство монтажа. И в первую очередь, это касается контактных соединений. Давайте рассмотрим, какой провод лучше соединять.
• Если следовать правилам ПУЭ, то нам доступны винтовые, зажимные, сварочные, прессовочные и соединения методом пайки. Давайте рассмотрим каждый из них.

Обратите внимание! Наш дальнейший анализ соединений мы проводим для медного провода. Ведь, согласно ПУЭ с 2001 года, в жилых помещениях допускается применять только медный провод. А наш выбор, что лучше, мы приводим именно для проводов небольшого сечения.

Соединение при помощи винтовых клемм или винтов выполнить при помощи одножильного соединения проще.

Винты не могут пережать проводник и уменьшить его сечение, а отдельные проволоки не вылезут из места контактного соединения.

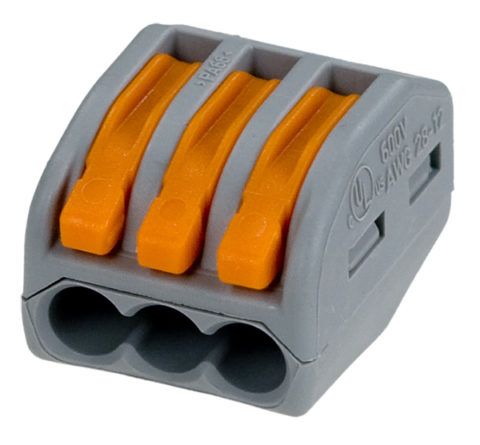

Если для соединения используются столь популярные сейчас зажимные клеммы WAGO, то одножильный провод подойдет идеально.

А вот с многожильным могут возникнуть проблемы, но только при использовании клемм, отличных от представленной на картинке.

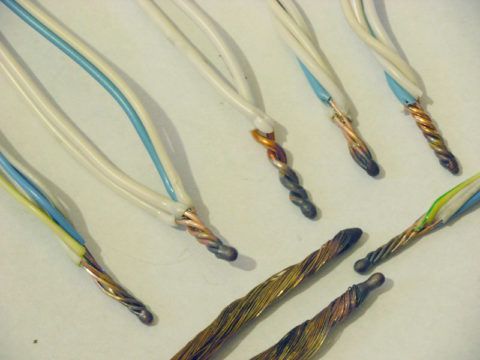

Сварку одножильных проводов, также выполнить несложно. Хотя это вовсе не говорит о том, что многожильные провода нельзя сваривать.

Просто проводники, особенно высокого класса гибкости, при сварке можно повредить, или оборвать у них часть проволок, что не скажется положительно на качестве такого соединения.

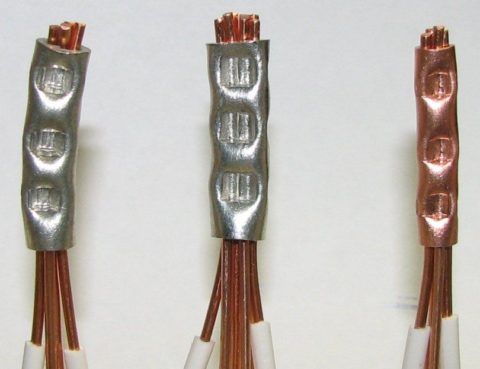

Если выполнять соединение прессовкой, то можно использовать провод многожильный или одножильный.

В то же время, если вы выполняете прессовку без специального инструмента, то выполнить качественную прессовку одножильного провода большого сечения немного сложнее.

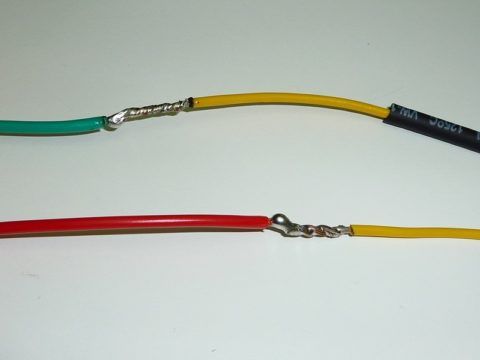

Ну, и последним вариантом является пайка. Данный вид соединения обычно применяется для проводников небольшого сечения.

Тут значительно проще работать с многожильными проводниками, так как место монтажа и прокладки провода обычно сильно ограничено и провод для этого приходится сильно изгибать.

Последним преимуществом одножильного провода является его цена. Она обычно немного ниже, хотя в некоторых случаях эта разница может быть многократной.

Достоинства многожильных проводов

Прочитав первую часть нашего текста, у вас может сложиться впечатление, что выбирать какой провод лучше одножильный или многожильный, вообще не стоит, ведь выбор в пользу одножильного изделия очевиден. Но это не совсем так.

И сейчас мы попробуем объяснить почему:

• Самым главным преимуществом многожильного провода является его гибкость. Это особенно актуально для проводов большого сечения в 10, 16 и более мм2. Конечно такие провода практически не применяются на бытовом уровне, но иногда могут потребоваться и они.

• Такой провод удобнее монтировать и в случае необходимости его можно переместить, как на видео. При этом не стоит забывать о том, что даже самый гибкий провод имеет допустимый радиус изгиба. Обычно он колеблется от 5 до 10 диаметров провода и, отчасти, зависит от типа изоляции.

Обратите внимание! Для переносных электроустановок может применяться только гибкий провод. Раньше для этого класса, особенно гибких проводов, даже существовало специально обозначение – шнур. Но на данный момент от него отказались.

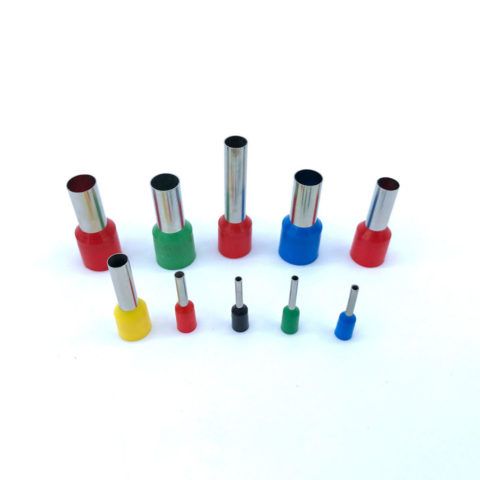

• Что касается коммутации проводов, то все достоинства и недостатки мы уже описали выше. В пользу многожильных проводников можно добавить только то, что сейчас существуют специальные латунные наконечники, стоимость которых невелика. Смонтировать их вы сможете своими руками без дополнительного инструмента.

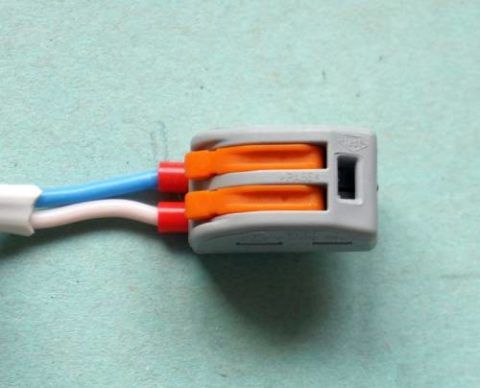

• Они применяются для соединения многожильного провода с винтовыми клеммами или могут быть использованы после специальной прессовки для клемм WAGO. Их применение полностью нивелирует все преимущества одножильного провода для этих типов соединений.

Вывод

Выбирая многожильный провод или одножильный, помните, что для каждого из них есть более предпочтительная сфера применения. Если вы монтируете скрытую проводку в стене, то вам, очевидно, дешевле будет остановить свой выбор на одножильном проводнике.

Если же вы монтируете временную электроустановку, то многожильное изделие будет гораздо практичнее. Если провод не планируется перемещать после монтажа – выбирайте одножильный, а в тех местах, где возможно изменение схем прокладки, лучше отдать предпочтение его многожильному собрату.

Многожильный медный гибкий кабель – классификация и сфера применения

Большое многообразие кабельной продукции озадачивает некоторую категорию потребителей, которые в электрике ничего не смыслят. Поэтому именно для них эта статья будет познавательной, где будет рассмотрен один вид электрического кабеля – это многожильный гибкий медный кабель.

Перед тем как перейти к разбору данного изделия, необходимо обозначить некоторую классификацию медных кабелей. В разделении присутствует всего лишь два основных вида – это медный кабель с монолитной жилой и так называемый многожильный, состоящий из большого количества тонких проводков, скрученных в одну единую жилу. Так, чем же оба варианта отличаются друг от друга?

• Во-первых, многожильный медный провод имеет более высокий показатель гибкости и эластичности. Поэтому его чаще всего используют в соединительных контурах различного рода оборудования и станков. Хотя надо отметить, что в настоящее время электрики все чаще стали его использовать и для электрических разводок в квартирах и домах. С ним просто проще работать.
• Во-вторых, есть проблемы в плане соединения многожильных кабелей. Если одножильный провод между собой можно соединить обычной скруткой с последующей изоляцией, то многожильный таким образом соединить, значить нарушить плотность соприкосновения концов кабеля. Поэтому сегодня для этих целей используются специальные клеммные зажимы, что сразу же решает проблему.
• В-третьих, использовать многожильные провода в сетях, где присутствует высокочастотный ток не стоит, с этим лучше справляется одножильный вариант.
• В-четвертых, так как одножильный медный кабель боится частых изгибов (да и вибрация снижает его качество), то его используют для проводки сети питающего контура под штукатурку, где он будет постоянно находиться в стационарном состоянии.
• В-пятых, одножильный кабель является жестким, а иногда этот показатель требуется в различных силовых установках. Соответственно многожильный и относится к группе гибких проводов.

Медные провода в домашней разводке

Как было сказано выше, отдать предпочтение жесткому или гибкому медному проводу в разводке дома или квартиры должен или производитель работ, или хозяин дома. Потому что розетки и осветительные приборы имеют стационарное месторасположение. Но тут придется учитывать временные затраты на проведение монтажных работ. К примеру, гибкий медный провод укладывать легче и быстрее. Это вам скажет любой электрик.

Но тут есть и одна отрицательная позиция – при соединении провода медного гибкого в распределительном щитке или в розетке, необходимо провести оконцевание его жил. Что это значит? Так как медный многожильный провод – это большое количество мелких проводков, то при соединении их к другим клеммным устройствам произойдет их распушивание. А это приводит обычно к снижению качества контакта. Поэтому на концы жил надеваются специальные наконечники обжимного типа, которые зажимаются на проводе специальным инструментом. И вот на эти операции уходит много времени. Кстати, оконцевание можно провести простой пропайкой жил.

Есть еще один момент, на который необходимо обратить внимание. Если розетки или светильники меняются часто, если они периодически подвергаются ремонту, то лучше использовать многожильный медный кабель в разводке дома. При проведении монтажных и ремонтных работ сам кабель подвергается изгибу, поэтому жесткий провод может многократных изгибов просто не выдержать. Хотя качество современных розеток и светильников достаточно высокое, так что говорить о частом выходе их из строя не приходится. Добавим, что оптимальный вариант для электрической бытовой разводки – двухжильный жесткий кабель.

Для информации! Жесткий новый медный провод может выдержать 80 изгибов, старый не более 15.

В промышленных установках

В электроустановках и сетях промышленного типа жесткий и гибкий кабель используются в строго назначенных местах. К примеру, одножильный кабель устанавливается в подстанциях, в контурах для подключения стационарного оборудования, во вспомогательных сетях. Гибкий чаще всего применяется для создания схем распределительных щитов, в шкафах КИП и А, в ящиках релейной защиты и так далее. хотя и здесь жесткий кабель может быть использован. Но вот уж точно, где он применен быть не может – это движущиеся части различных станков и специального оборудования. Самый простой пример – это электрический тельфер.

Что касается всевозможных шкафов, то есть здесь и определенные жесткие требования. Если в них установлены микропроцессоры, то соединять их с другими приборами надо только многожильным медным проводом. Все дело в том, что микропроцессоры, а, точнее, их зажимы – элементы очень нежные. Так что жесткий провод может их привести в негодность.

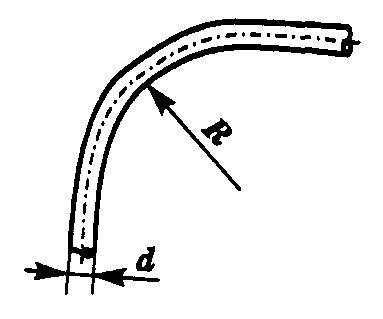

И последнее в этом разделе. Жесткие кабели большого сечения имеют небольшой радиус скругления. И если на объекте есть необходимость провести монтаж электрической сети под углом, близким к прямому, то предпочтение лучше отдать гибкому многожильному. Кстати, медные кабели имеют семь классов гибкости. И чем выше класс, тем выше гибкость. Соответственно одножильный провод относится к первому классу. К тому же такая классификация полностью подтверждает ценовую линейку продукции. То есть, чем выше класс, тем выше цена.

Дополнительная информация

Вроде бы все понятно по вышеизложенной информации. Но у простых обывателей могут остаться вопросы, которые касаются разновидностей гибких медных проводов. Ведь существует большое количество разных видов, где, к примеру, обмоточный провод для электродвигателей является одножильным (эмалированный медный), но он прекрасно изгибается. К какой же категории его отнести? В данном конкретном случае этот провод медный является жестким, но так как он небольшого сечения, то изгибается достаточно просто. Хотя количество его изгибов также ограничено.

Что касается конструктивных особенностей гибких медных проводов, то необходимо обратить внимание на их изоляцию. Обычно такие провода имеют внешнюю изоляцию из резины. Именно этот материал поддерживает гибкость изделия. Конечно, под действием различных нагрузок резина быстро выходит из строя, но производители гарантируют 30-35 лет эксплуатации. А для кабельной продукции данного типа это неплохой результат.

Конструкция многожильного кабеля

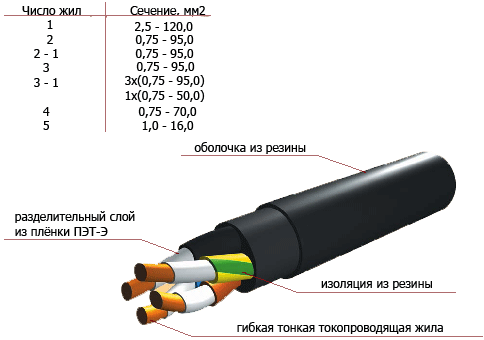

К примеру, давайте разберем, из каких слоев состоит провод медный гибкий марки КГ.

• Итак, сами жилы – это скрученные небольшого диаметра проводки. Форма сечения – круглая. Каждая жила изолирована полиэтилентерефталата. Кстати, каждая жила имеет свой окрас, что облегчает проведение монтажных работ, особенно соединение электрических участков.
• Все жилы изолированы общим изоляционным слоем. Он изготавливается из каучука (может быть использован натуральный или бутадиеновый материал).
• Далее, изоляция обрабатывается тальком.
• Последний слой – поясная изоляция из резины.

Такая конструкция кабеля КГ позволяет эксплуатировать его практически повсеместно. Провод не боится солнечного излучения, высокой влажности, перепадов температур. Кстати, есть существуют разновидности, которые определяют условия эксплуатации. К примеру, если в маркировке кабеля присутствует обозначение «ХЛ», то такой медный кабель может быть использован в условиях низких температур. В нем используется в качестве изоляции изопреновый каучук. Если в маркировке присутствует буква «Т», то его изоляция изготовлена из антисептированной резины. Такой провод может выдерживать высокие температуры и влажность, на резиновой изоляции не будут образовываться колонии вредоносных микроорганизмов (грибки и плесень).

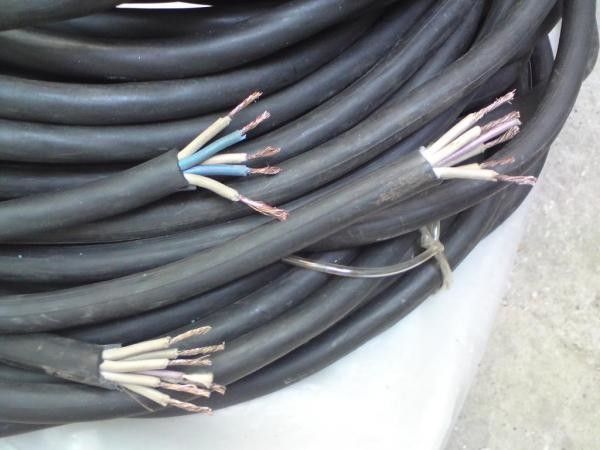

Кабель медный силовой гибкий КГ-ХЛ (холодостойкий)

Заключение по теме

Итак, медный многожильный кабель – это гибкий провод, который прост в монтаже. В принципе, это его и отличает в основном от одножильного. Хотя, как уже было сказано выше, в высокочастотных сетях его не применяют. Но медный одножильный имеет свои достоинства, одно из которых – низкая цена по сравнению с гибким. Поэтому вопрос, какой выбрать, в данном случае не стоит, если дело касается домашней электрической разводки.
