Самодельный бойлер для нагрева воды от котла

Приготовление горячей воды на бытовые нужды можно сделать от котла с помощью бойлера косвенного нагрева. Его рекомендуемый объем небольшой — 50 — 100 литров, при условии, что внутренний нагреватель будет достаточно мощным, что обеспечить несложно.

Важно, что горячая вода получится дешевой, в отличие от электрических бойлеров. Ведь для отопления обычно используется топливо, энергия которого, дешевле в разы, чем электричество. Поэтому позаимствовать 5 – 7 кВт для разогрева среднего объема бойлера – нет проблем. Речь идет фактически менее чем о килограмме угля… Остается сделать бойлер, умеющий греть воду от котла …

Типовое изготовление бойлера из металла

Для изготовления бойлера необходимы две основные вещи – металлическая емкость и змеевик. Важное требование экологичность, отсутствие внутри каких либо мастик… так как там будет находится горячая вода, расходуемая на бытовые нужды, в том числе и для купания.

Чаще всего для дешевого изготовления используют легированную сталь толщиной 2 — 4 мм, или бак из нержавейки. Если найдется толстостенная труба большого диаметра – значит сварных швов будет меньше – достаточно приварить крышки, а также вваривать патрубки подключения.

Если же в наличии будет листовой металл, то сварочных работ станет на порядок больше, важно будет сделать правильный прямоугольник и обеспечить исключительно качественные швы, что не просто.

Мощность и змеевик

Бойлер косвенного нагрева обязан быть мощным, чтобы обеспечивать чуть ли не проточный нагрев. Приемлемая мощность для проточного нагревателя составляет 15 – 20 кВт, которая обеспечивает «бесконечную струйку» горячей воды.

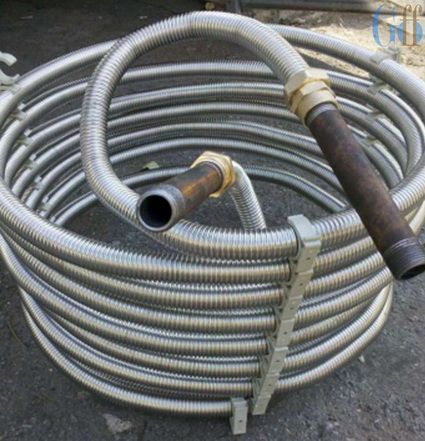

Для развития такой мощности достаточно расположить в бойлере 12 метров газового гофрированного трубопровода из нержавейки диаметром 20 мм. В концах он развальцовывается и присоединяется к патрубкам накидными гайками с торцевым уплотнением.

Для подвески змеевика, на дно устанавливаются пластиковые (полиэтиленовые) подставки, к ним подвязками крепится змеевик. Учитывая, что холодная вода будет скапливаться внизу, греющий змеевик рекомендуется располагать не выше 15 см от днища. При этом подающий холодный патрубок – 25 – 30 от дна.

Бойлер из баллона

Умельцы создают 100 литровые бойлеры из газовых баллонов, по 50 литров каждый. Предварительно их заливают водой (вытеснение газа), срезают верхнюю часть болгаркой, затем в нижнем баллоне вваривают патрубки под змеевик и подачу холодной воды, а в верхнем – выход горячей, а также подключение группы безопасности (термометр, клапан и манометр). Остается только сварить баки вместе, и отличный большой бойлер косвенного нагрева готов. Но можно обойтись в принципе и одним баллонном на 50 литров, позаботившись лишь о мощности змеевика для проточного нагрева…

Штуцера – это трубы ¾ дюйма с резьбой с двух сторон. Ввариваются в боковину бака таким образом, чтобы изнутри крепился змеевик, а снаружи подключающие трубы.

В днище также рекомендуется вварить штуцер под сливной кран, для слития осадка, а также приварить ножки. Бак опирается на 3 – 4 ножки и крепится хомутом вверху к стене для устойчивости.

На видео процесс изготовления водонагревателя из одинарного баллона с электрическим теном внутри.

Теплоизоляция

Бойлер, который нагревается от котла, желательно теплоизолировать, чтобы подавать горячую воду по предназначению, а не превращать прибор в еще один радиатор, греющий дом. Да и быстрое остывание воды может быть не слишком приемлемым, при ручной регулировке нагрева.

Теплоизолировать же лучше войлоком толщиной 10 мм в два слоя. Это экологичный материал не дающий при нагреве лишнего (пенополистирол разлагается при нагреве ускоренно на стирол…, минеральная вата дешевая выделяет формальдегид). Поверх войлока можно уложить фольгированный вспененный полиэтилен толщиной 6 мм, а шов склеить скотчем, или создать другую отделку. Но и в таком виде бойлер «уже сойдет для котельной». Длину подключающих штуцеров выбирают с учетом толщины утепляющего слоя.

Автоматизация

Управление бойлером косвенного нагрева делается на основе трехходового клапана с термоголовкой и с выносным датчиком управления, который располагается на циркуляционном трубопроводе системы горячего водоснабжения. Как только в ней температура понизится ниже, скажем, 40 градусов, клапан срабатывает и перенаправляет часть теплоносителя с отопления в змеевик бойлера.

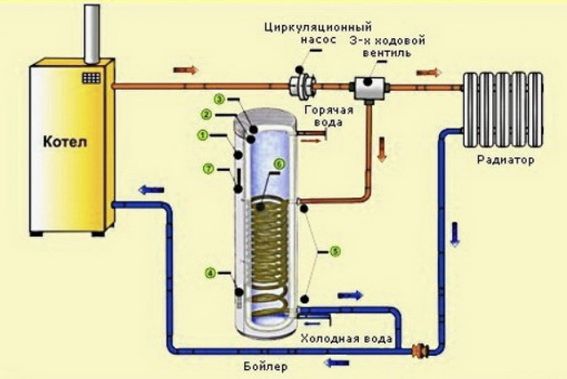

Возможно также и электроуправление от термостата. Типовая схема ГВС с бойлером косвенного нагрева.

В системе ГВС может быть циркуляционный насос, который обеспечивает циркуляцию горячей воды по кранам. Поэтому сливать холодную не приходится – открыл кран — сразу пошла горячая вода.

При отсутствии желания ставить автоматизацию нагрева, можно воспользоваться ручным управлением с помощью балансировочного клапана. Часть теплопотока будет направляться в бойлер и разогревать его до температуры по установке пользователя, — простейшая схема, но жизнеспсобная.

Электрический водонагреватель для отопления

Способов отопления дома с помощью нетрадиционных методов существует множество. Однако, не все они являются в достаточной степени эффективными, хотя есть и те, которые на практике подтвердили свой КПД. Одним из действенных и многократно проверенным в реальной жизни вариантом является использование электрического водонагревателя для отопления.

Принцип работы водонагревателя в отоплении

Нестандартная на первый взгляд конструкция отличается относительной доступностью в монтаже, а также эффективностью эксплуатации. Хотя этот вариант не лишен минусов, но его можно обнаружить во многих отечественных квартирах.

Основные характеристики прибора

Основная задача любого бойлера заключается в нагреве воды. Это может выполняться двумя способами:

• газовой горелкой;
• электрическими ТЭНами.

Второй способ более приемлемый, так как прост в монтаже и не требует массы разрешительных документов. Использовать с максимальной отдачей электрический водонагреватель для отопления можно после изучения его особенностей конструкции:

• базовой деталью в бойлере является корпус, который имеет несколько слоев. Внутренняя полость заключает в себе воду и подвергается регулярному нагреву. Наружный слой защищает потребителей от горячей поверхности, а бак уберегает от негативного механического воздействия и снижает тепловые потери;

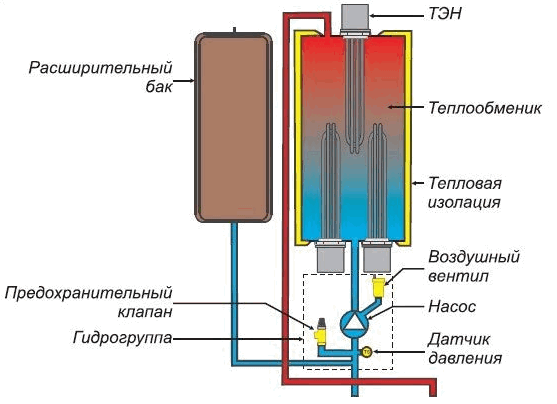

• важной деталью отопления через водонагреватель являются ТЭНы. Они распложены непосредственно внутри полости, куда поступает вода. Управляет ими запрограммированная автоматика;
• производители повышают теплоизоляционные свойства с помощью выкладывания между слоями минеральной ваты. Также отдельные модели в этом промежутке имеют прослойку из пенополистирола.

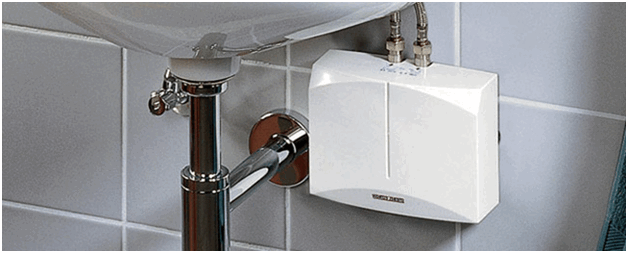

Есть разновидности бойлеров для частного дома, представляющие собой устройства проточного типа. Они отличаются отсутствием внутри накопительного бака. Полость, в которой осуществляется нагрев, представляет собой компактную колбу. У таких приоров высокие мощностные параметры (5-25 кВт для ТЭНа), которые сочетаются с небольшими габаритными характеристиками.

Нагрев воды в них выполняется за 30-120 секунд, что при высокой мощности создает значительную нагрузку на бытовую электросеть. При их установке необходимо контролировать всю разводку электричества в доме.

Какие параметры учитывают при выборе накопительного прибора

Поскольку сформировать с нагревателем проточного типа качественную отопительную систему не удастся, более приемлемыми считаются бойлер для отопления частного дома с накопительным баком и косвенного нагрева. При выборе первого стоит уделить внимание таким критериям:

От нее напрямую зависит скорость нагрева теплоносителя. Также она оказывает влияние на расход электричества. Основная масса бытовых агрегатов имеет мощность из интервала 1,5-5,0 кВт. В расчет принимают условия: 10 м2 должны отапливаться бойлером для отопления примерно в 1 кВт мощности.

Данный параметр влияет на количество формируемого объема воды. В большинство полостей домашних бойлеров включена полость 50-10 литров. Промышленные аппараты традиционно применяют 300 литров. Чем он будет больше, тем надежнее окажется система.

1. Патрубок с заходом воды, расположенный на корпусе, желательно подбирать с нижним расположением, а патрубок выходной – в верхней точке.

Многие бытовые патрубки производители оснащают диаметром в ¾ дюйма. Чтобы монтировать отопление, желательно иметь в конструкции отверстия до 2 дюймов на входе и на выходе.

Чтобы не создать бойлер заведомо слабым звеном, необходимо тщательно провести выбор этого элемента.

Небольшие приборы работают на полную мощность, чем отличаются от габаритных аналогов, которые запускаются/выключаются при необходимости, например, когда требуется подогреть воду.

Бойлер косвенного нагрева

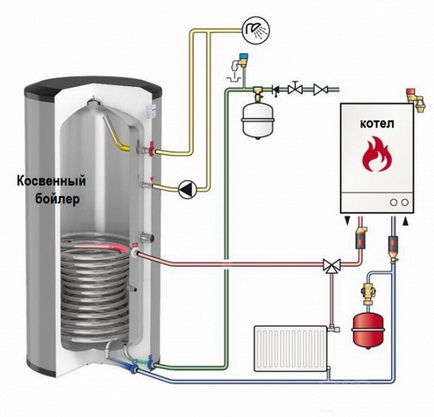

Принцип работы такого прибора во многом совпадает с накопительным с тем лишь исключением, что внутри расположена змеевидная трубка, которую подключают к системе отопления.

Основным источником нагрева теплоносителя является котел. Любой бойлер, неважно, накопительный, проточный или косвенного нагрева, является лишь дополнительным устройством.

Для корректной и максимально эффективной работы водонагревателя его устанавливают перед входом обратки в котел, в результате чего тепло от воды для горячего водоснабжения переходит к змеевидной трубке. Все это в комплексе обеспечивает оптимальный режим работы всей системы.

Для того, чтобы уменьшить расход энергии, но сохранить высокий КПД, при выборе бойлера обратите внимание на следующие параметры:

1. Объем бака от 150 литров

От этого показателя зависит площадь соприкосновения теплоносителя со змеевиком. Чем больше эта площадь, тем быстрее она будет прогреваться.

Прямая зависимость скорости нагрева от мощности прибора. Расчетным показателем является 2 киловатта на каждые 50 литров воды.

И хотя все современные модели оснащены внутренней теплоизоляцией бака, еще встречаются те, у которых утеплитель отсутствует. Выбирать следует устройство с двойной стенкой, где проложен определенный изоляционный материал.

Такие водонагреватели стоят на порядок дороже классических. В среднем, бойлер объемом 200 литров обойдется приблизительно в 25000 руб. Это, безусловно, гораздо лучше, чем использование обычного водонагревателя, но высокую стоимость тоже нельзя сбрасывать со счетов.



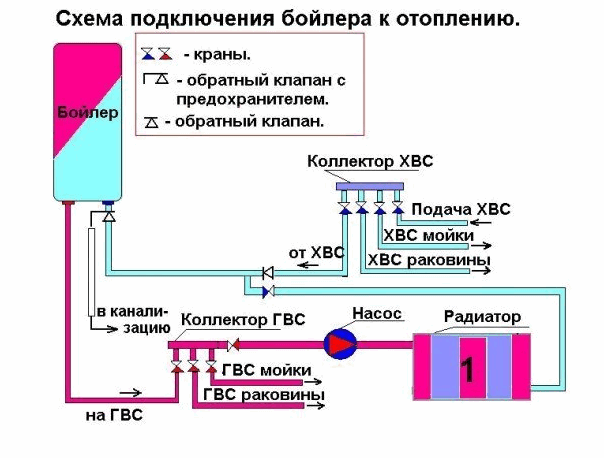

Монтаж водонагревателя в систему

Водонагревательные котлы электрические имеют лучшие параметры, чем бойлеры, но последние продаются по очень маленькой и применяются узконаправленно. Расчет системы проводится не исходя из номинальной мощности. Основным базовым показателем в такой ситуации служит время нагрева теплоносителя. Отдельные модели обеспечивают это значение на уровне 20-30 минут, а средний показатель превышает час.

Электрический нагреватель для отопления дома разрешено использовать для монтажа только при соблюдении определенных условий:

• проводка обязана выдерживать пиковые длительные нагрузки в течение продолжительного времени;
• проведение монтажа должно осуществляться в сухом теплом помещении, для которого можно минимизировать тепловые потери;
• наиболее эффективным теплоносителем для данной системы является дистиллированная вода, а не антифриз, за счет своей высокой теплопроводности;
• при выборе бойлера желательно подбирать модели с закрытыми ТЭНами, так как это снизит образование налета накипи на их поверхности и существенно продлит срок службы.

Практика показывает, что высокой степенью эффективности обладают бойлеры, рассчитанные для отопления марки ВЭО. Их выбирают по мощности.

С каждым прибором идет инструкция по применению и монтажу. Ее необходимо тщательно изучить, так как она содержит важные нюансы процесса установки. В документации прописаны также доступные варианты эксплуатации.

Необходимо проконтролировать конфигурацию трубопроводов и дальнейшее их разведение. При распределении магистралей понадобится минимизировать или полностью исключить появление колен. Они понижают характеристики отопительных систем.

Подвешивание радиаторов осуществляется исключительно по уровню, чтобы снизить гидросопротивление и тепловые потери.

В помещении необходимо провести теплоизоляционные работы, чтобы избавиться от потерь тепла. Данная процедура позволит снизить нагрузку на ТЭНы, а также уменьшит расход электричества. Установке требуется своевременный уход. Профилактические мероприятия нужно проводить в теплое время года, при этом можно вызывать опытного специалиста-гидравлика. Очищенный и отрегулированный аппарат работает с более высоким КПД.

ВИДЕО: Система отопления от бойлера

Можно ли сделать тёплый пол от бойлера?

Часто мы стараемся облегчить себе задачу, сделать отопление в своей квартире максимально эффективным, потратив при этом минимум средств. Именно эта причина и заставляет нас искать альтернативные варианты подключения отопительных контуров. Идея использовать для теплого водяного пола бойлер является не идеальной, однако, и такой вариант имеет право на жизнь.

В этой статье мы рассмотрим, какой тип нагревателя воды подойдет для подключения к нему контура теплого пола, как сделать рециркуляцию ГВС в доме.

Выбор бойлера для ТП

Главная проблема заключается в том, что работа электрического бойлера в этом случае будет считаться нецелевым использованием, что естественно может привести к выходу из строя нагревательного прибора раньше времени. Бытовые нагреватели предназначены для обеспечения жильцов дома горячей водой в бытовых целях. Навешивать на электроприбор дополнительную нагрузку, значит принципиально изменить технологичность устройства.

Система отопления, в основе которой лежит электрический подогрев воды, не является чем-то особенным. Бойлер представляет собой устройство, в котором нагрев воды осуществляется за счет работы электричества.

По принципу действия они делятся на два типа:

Накопительный

Для моделей с накопительным баком основным элементом конструкции является ТЭН, обеспечивающий нагрев воды. Нагревательные элементы обычно устанавливаются в накопительной емкости, куда поступает водопроводная вода. Режим включения и выключения нагревательных элементов обеспечивается автоматикой.

На заметку: С технологической точки зрения, накопительный бойлер больше напоминает термос. Во внутреннем корпусе происходит нагрев воды. Внешний корпус прибора выполняет защитные функции, предохраняя внутренний бак от механических повреждений и снижая объем тепловых потерь. Пространство между корпусами заполняется изоляционным материалом (минеральная вата или пенополистирол).

При нормальной работе прибора, в зависимости от мощности ТЭНов и объема бака, нагрев воды осуществляется в течение 2-3 часов. Вода в баке за счет двойного корпуса сохраняет в течение длительного времени (12-24 часа) заданную температуру.

Благодаря высоким эксплуатационным параметрам, накопительный тип по своей конструкции лучше всего подходит для обеспечения работы теплых полов в вашей квартире.

Проточный

Если говорить об электрическом бойлере проточного типа, то здесь принципиальная схема совершенно иная. Накопительный бак отсутствует, а весь процесс происходит внутри компактной колбы, которая оснащена ТЭНом. В отличие от накопительных приборов, проточные оснащаются ТЭНами большей мощности (6-20 кВт), способные обеспечить интенсивный нагрев водяного потока за короткий промежуток времени.

Важно! Вода в проточном нагревателе подогревается до необходимой температуры за считанные минуты (30-120 секунд), поэтому стремительно возрастает нагрузка на домашнюю электросеть.

Для теплых полов бойлер проточного типа можно считать не пригодным. Вдаваться в подробности такого решения не стоит. Налицо один очевидный факт – большой расход электроэнергии!

Технические характеристики нагревателя

Остановимся на бойлерах накопительного типа. При выборе модели следует обращать внимание на её технические характеристики.

Мощность устройства. Именно этот параметр определяет интенсивность и скорость нагрева водопроводной воды. Мощность водонагревателя напрямую связана с объемом потребляемой электроэнергии. Как правило, бытовые бойлеры имеют мощность в 1,5-3 кВт.

На заметку: Есть в продаже электрические бойлеры, мощность которых значительно выше, предлагаемых параметров (6-10 кВт). Такие приборы специально ориентированы на работу в комплексе с отопительными системами. Единственный минус таких моделей, большой расход электроэнергии

Мощность водонагревательного электроприбора определяется в соответствии с традиционными параметрами: 1 кВт – 10 м2 отапливаемой площади. Поэтому бытовые накопительные бойлеры для обогрева жилых помещений малопригодны. Их можно использовать для монтажа теплого пола на ограниченных пространствах (ванная комната).

Объем накопительного бака. Чем больше вы получите горячей воды, тем реже будут периодические включения аппарата для подогрева воды, циркулирующей в водяном контуре. Для бытовых приборов обычно объем баков составляет 50-100 л. Промышленные водонагреватели, используемые для отопительной системы, имеют объем накопительного бака в 250-300 л.

Бойлеры, специально сконструированные для работы с системами отопления, имеют некоторые отличия от бытовых приборов. Основные отличия заключаются в следующем:

• такие аппараты имеют иное расположение входных и выходных патрубков;
• сечение отверстий выхода/входа;
• большой размер накопительного бака.

Расположении патрубков входа и выхода воды. Входное отверстие для подачи холодной воды, расположено внизу, тогда как выходное отверстие для горячей воды, располагается в верхней части бака. Благодаря такому расположению патрубков, достигается максимально возможная циркуляция воды в системе ГВС.

Подключение

При проектировке собственной системы отопления учитываются:

• количество ответвлений и длина трубопровода. Чем больше у вас водяных контуров, чем больше их длина, тем медленней будет циркулировать горячая вода по системе;
• при соответствии мощности бойлера размерам отапливаемой площади по нижнему порогу вы можете столкнуться со временем с падением эффективности нагрева воды. Выход из ситуации — приобрести оборудование с запасом мощности в 20%.

Установка бойлера обычно делается в ванной комнате или рядом с помещением, которое будет отапливаться. Для повышения производительности работы вашей отопительной системы, можно установить циркуляционный насос. Благодаря этому прибору можно добиться бесперебойной подачи теплоносителя в водяной контур.

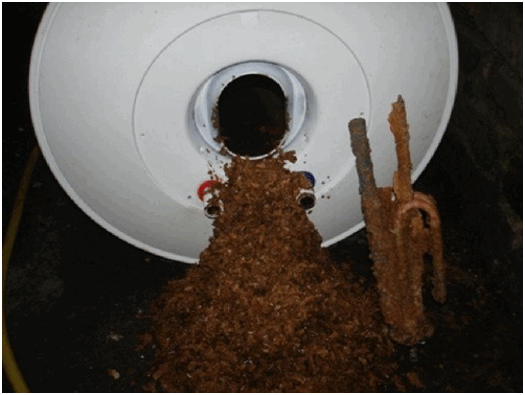

Необходим постоянный уход за состоянием водонагревательного прибора. Регулярная чистка накопительного бака и ТЭНов от накипи позволит вам сохранить в нормальном состоянии труб водяного теплого пола и увеличить сроки эксплуатации оборудования.

Выводы

Отметит достоинства и недостатки системы отопления «теплый пол от бойлера»

Плюсы:

• Монтаж всей системы отопления достаточно прост. Уложить водяной контур, осуществить подключение к нагревательному прибору и наконец, установить бойлер, вы можете самостоятельно.
• Относительно низкая стоимость. Бойлеры стоят на значительно дешевле, чем электрические котлы отопления.

Минусы:

• Самый главный и ощутимый — высокие расходы электроэнергии. При постоянной работе теплых полов в отопительный сезон, интенсивное потребление горячей воды в бытовых целях, ваши расходы на электроэнергию значительно вырастут. Оптимальный вариант для использования такой системы отопления, обогрев ванной комнаты или дачного дома небольших размеров.

Полезное видео

В видео рассказано, как сделать простую схему нагрева ТП от электро.бойлера.

2.
