Лампы для жк мониторов купить
Лампы
подсветки
Люминесцентные лампы CCFL (Cold Cathode Fluorescent Lamp), используются в схемах подсветки LCD панелей телевизоров, мониторов, ноутбуков, и другой аппаратуры. Используются совместно с инверторами (преобразователями напряжения), которые создают высокое напряжение, необходимое для свечения.
Современная технология давно перешла на LED подсветку, но замена неисправной лампы позволит вам вернуть вторую жизнь в старом сломанном аппарате, поэтому мы не отказались от продажи компонентов этого типа. Так-же, помимо CCFL ламп, мы предлагаем наборы для переделки панелей под LED подсветку.
По причине очень большой, относительной длины, размещены условные фотографии. Реальные размеры смотрите в названии и описании. Учитывайте, что покупка и пересылка данного товара, требует картонной коробки. Отправляем с 2012 года, и ничего не разбилось. Поэтому за упаковку не волнуйтесь, упакуем м отправим, что-бы все пришло в целости и сохранности.
Будьте внимательны!
Размеры на сайте, указаны без учета длины выводов. То есть, указана длина стеклянной части. Для выяснения длины требуемой лампы, вам придется разобрать LCD панель. Заметьте, что толщина, большого значения не имеет, она обычно находится в диапазоне 1 — 2 мм. В случае отсутствия лaмпы требуемой длины, для замены, можно использовать лaмпу меньшей длины, на 1 — 3 мм.
Наиболее востребованные
Развитие технологий влияет на изменение ассортимента, рыночной цены и востребованности этой элементной базы.
Наиболее востребованы лампы подсветки для монитора и ноутбука, поэтому магазин Dalincom предлагает различные типы использующиеся в этой аппаратуре.
| Размер | Панель | Цена |
|---|---|---|
| ** Размеры даны для ориентира. В каждой панели, длина лампы индивидуальна.
Почти в каждом случае, требуется разбирать и измерять длину | ||
| 415 * 2.4 мм | 19″ W | 63 руб. |
| 418 * 2.2 мм | 19″ W | 65 руб. |
| 345 * 2.5 мм | 17″ | 63 руб. |
| 415 * 2.5 мм | 19″ W | 75 руб. |
| 420 * 2.5 мм | 19″ W | 75 руб. |
| 313 * 2.0 мм | 15″ | 60 руб. |
| 452 * 2.5 мм | 22″ W | 75 руб. |
| 347 * 2.0 мм | 15″ W | 60 руб. |
| 212 * 2.0 мм | 10″ W | 90 руб. |
| 242 * 2.0 мм | 11″ | 90 руб. |
| 485 * 2.5 мм | 24″ W | 95 руб. |
| 310 * 2.0 мм | 14″ | 65 руб. |
Оптом — это значит много, поэтому дешевле (со скидкой). Дешевле, чем вы видите цену в нашем магазине. Однако, заметьте, что количество многих позиций, завозится в магазин, в расчете на розничные продажи. Поэтому, оптовые закупки, чаще идут со статусом «под заказ». То есть, не из складского наличия, а после нашей закупки товара от удаленных поставщиков (в течении 10 — 20 дней).
Все оптовые цены индивидуальны, поэтому для их согласования, вы должны отправить нам запрос на оптовую покупку. В разделе «Информация» (ссылка вверху каждой страницы сайта), размещена информация о том, какие покупки относятся к оптовым, какая скидка возможна, и в какой срок.
Сколько стоит доставка
Заметим сразу, что мы не делаем доставку. Мы магазин, поэтому делаем отправку. Доставкой занимаются транспортные и почтовые компании. Мы производим отправки различными курьерскими, транспортными и почтовыми компаниями с разными способами доставки (АВИА, ЖД, курьер, до склада, до двери, и тд). Во всех этих тарифах, учитывается разный вес посылки, стоимость товара, разные расстояния, и прочее.
Тяжеловесные посылки можем отправить ТК Энергия, ЖелдорАльянс и тд. Эти компании есть во всех крупных городах. В Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Нижнем Новгороде, Казани, Челябинске, Омске, Самаре, Ростове-на-Дону, Уфе, Красноярске, Хабаровске, Ростове, Владивостоке и других городах. Если рассматривать очень кратко, то покупателю необходимо выбрать между двумя доставками. Либо «побыстрее», либо «подешевле». Мы отправляем по тарифам транспортных и почтовых компаний из города Уссурийск.
Тарифы по пересылке публикуются на сайтах всех почтовых и транспортных компаний. При желании, вы сами можете примерно посчитать сколько это будет стоить пересылка вашей пересылки, в зависимости от выбора транспортной компании, способа отправки, веса, стоимости товара, своей отдаленности, и тд. Примерную стоимость стоимость пересылки вашего заказа, вы увидите при формировании вашего заказа, а точную вы получите в счете на емайл, после создания заказа в магазине.
Для образца, мы опубликуем примерную стоимость наиболее популярных отправлений 1-го класса, срок доставки которых порядка 4-ех дней:
| Вес | Цена | |
|---|---|---|
| ** Такая стоимость будет для отправлений 1-го класса из Уссурийска. Эти отправления не зависят от дальности пересылки.
Стоимость доставки обычных посылок дешевле для тяжеловесных заказов, она зависит от дальности. Cмотрите тарифы на сайте Почты России для своего местонахождения. Точную стоимость пересылки, вы получите в счете на оплату. НЕСТАНДАРТНЫЙ РЕМОНТ ПОДСВЕТКИ МОНИТОРАДо 2004-2005 года в массовом использовании были распространены в основном CRT мониторы и телевизоры, или иначе говоря имеющие в своем составе кинескоп. Их еще, как и телевизоры, называют мониторами и телевизорами ЭЛТ (электронная – лучевая трубка) типа. Но прогресс не стоит на месте и в свое время были выпущены ЖК телевизоры, имеющие в своем составе ЖК (жидко — кристаллическую) матрицу. Подобная матрица обязательно должна хорошо освещаться расположенными с двух сторон, сверху и снизу, 4-мя CCFL лампами.
Это касается 17 — 19 дюймовых мониторов и телевизоров. На телевизорах и мониторах большей диагонали, может быть шесть или более ламп. Подобные лампы с виду напоминают обычные люминесцентные лампы, но имеют в отличие от них, намного меньшие размеры. Из отличий у подобных ламп будет не 4 контакта, как у люминесцентных ламп, а всего два, и для их работы требуется высокое напряжение — свыше киловольта.
Разъем лампы подсветки монитора Так вот, эти лампы после 5-7 лет работы часто приходят в негодность, неисправности проявляются типично для обычных люминесцентных ламп. Вот дополнительная информация. Сначала появляются красноватые оттенки в изображении, медленный старт, для того чтобы лампа зажглась ей нужно несколько раз помигать. В особо тяжелых случаях лампа не зажигается вообще. Может возникнуть вопрос: ну погасла одна лампа, они же стоят сверху и снизу матрицы, обычно по две штуки установленные параллельно друг другу, пусть горят только три из них и изображение будет лишь более тусклым. Но не все так просто.

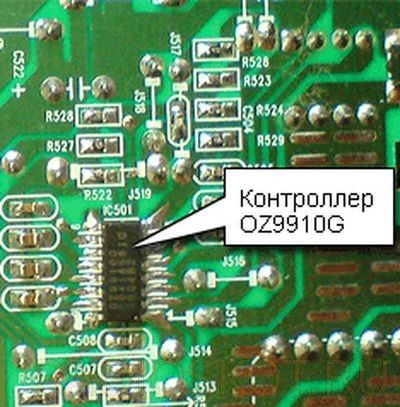

ШИМ контроллер инвертора Дело в том, что когда одна из ламп погаснет, будет срабатывать защита на ШИМ контроллере инвертора, и подсветка, а чаще всего и весь монитор, будут отключаться. Поэтому при ремонте ЖК мониторов и телевизоров, в случае если есть подозрение на инвертор или лампы, необходимо проверить каждую из ламп тестовым инвертором. Я приобрел на Алиэкспресс такой тестовый инвертор, как на фото ниже:

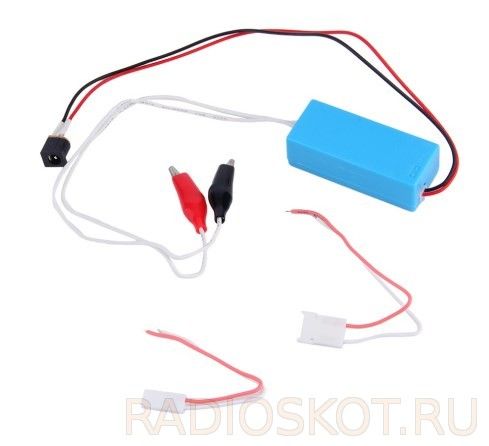

Тестовый инвертор с Али экспресс Данный тестовый инвертор, имеет разъем для подключения внешнего блока питания, провода с крокодилами на выходе, и разъемы для подключения штекеров, ламп монитора. В сети встречается информация, что подобные лампы можно проверить на работоспособность, с помощью электронного балласта от энергосберегающих ламп, с перегоревшей спиралью лампы, но имеющей рабочую электронику.
Электронный балласт от энергосберегающей лампы Как быть, в случае если вы с помощью тестового инвертора либо электронного балласта от энергосберегающей лампы выявили, что одна из ламп пришла в негодность и при подключении не загорается вообще? Можно конечно заказать лампы на Алиэкспресс, поштучно, но учитывая то, что эти лампы очень хрупкие, и зная Почту России, легко можно допустить, что лампа придет сломанной. Монитор с разбитой матрицей ЖК Можно также снять лампу с донора, например с монитора, с разбитой матрицей. Но не факт что такие лампы прослужат долго, так как они уже частично выработали свой ресурс. Но есть и еще один вариант, нестандартное решение проблемы. Можно нагрузить один из выходов с трансформаторов, а их обычно бывает 4, по числу ламп на 17 дюймовых мониторах, резистивной или емкостной нагрузкой.

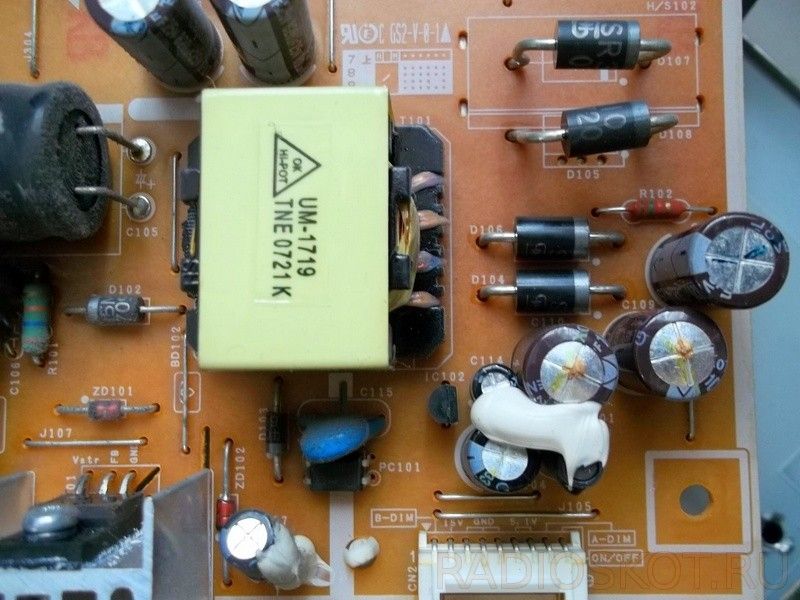

Плата блока питания и инвертора монитора Если с резистивной у нас все понятно, это может быть обычный мощный резистор, или несколько соединенных последовательно или параллельно, с целью набрать нужный номинал и мощность. Но у этого решения есть существенный недостаток — резисторы будут выделять тепло при работе монитора, а учитывая, что внутри корпуса монитора итак бывает обычно жарко, дополнительный нагрев может не понравиться электролитическим конденсаторам, которые как известно не любят длительного перегрева и вздуваются.
Вздувшиеся конденсаторы блок питания монитора В результате, если это, например, был бы сетевой электролитический конденсатор на 400 Вольт, та самая всем известная по фото большая бочка — мы могли бы получить выгоревший мосфет или микросхему ШИМ контроллера, со встроенным силовым элементом. Так вот, есть еще один выход: погасить необходимую мощность с помощью емкостной нагрузки, конденсатора 27 — 68 ПикоФарад и рабочим напряжением 3 КилоВольта.

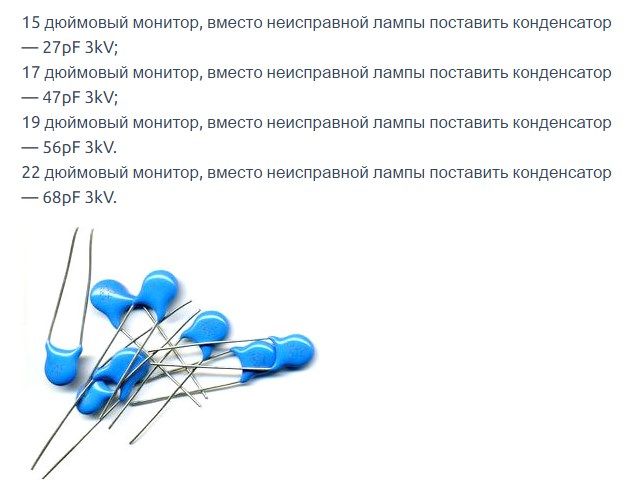

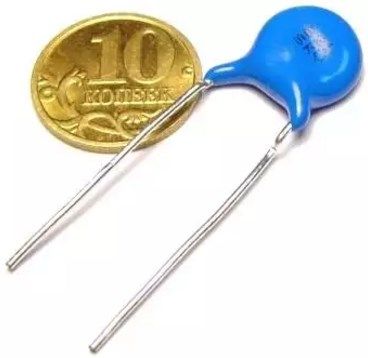

Конденсаторы 3 kV 47 pF У этого решения одни плюсы: нет необходимости располагать в корпусе громоздкие нагревающиеся резисторы, а достаточно припаять к контактам разъема, к которому подключается лампа, этот конденсатор, имеющий небольшие размеры. При выборе номинала конденсатора, будьте внимательны и не впаивайте какие попало номиналы, а строго по приведенному в конце статьи списку, в соответствии с диагональю вашего монитора. Впаиваем конденсатор вместо лампы подсветки В случае если вы запаяете конденсатор меньшего номинала, ваш монитор будет отключаться так как инвертор по прежнему будет уходить в защиту из-за того, что нагрузка мала. В случае если вы запаяете конденсатор большего номинала — инвертор будет работать с перегрузкой, что отрицательно скажется на сроке службы мосфетов стоящих на выходе с ШИМ контроллера.
В случае если мосфеты будут пробиты, подсветка, а возможно и весь монитор, также не смогут включиться, так как инвертор будет уходить в защиту. Одним из признаков перегруза инвертора будут посторонние звуки исходящие от платы инвертора, типа шипения. Но при отключенном VGA кабеле иногда появляющееся небольшое шипение исходящее от платы инвертора — это норма.
Подбор номиналов конденсаторов в монитор На фото выше приведены импортные конденсаторы, существуют и их отечественные аналоги, которые обычно имеют чуть большие размеры. Я впаивал однажды наши, отечественные на 6 КилоВольт — все заработало. Если в вашем радиомагазине нет конденсаторов на нужное рабочее напряжение, а есть, например на 2 КилоВольта, вы можете впаять 2 конденсатора в 2 раза большего номинала соединенные последовательно, при этом их общее рабочее напряжение вырастет, и позволит использовать их для наших целей.

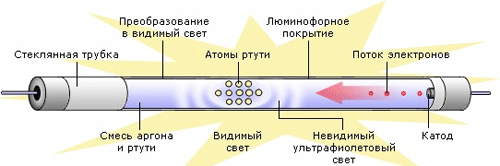

CCFL устройство лампы Аналогично, если у вас есть конденсаторы в 2 раза меньшего номинала, на 3 Киловольта, но нет на нужный номинал — вы можете впаять их параллельно. Всем известно, что последовательное и параллельное соединение конденсаторов считаются по обратной формуле последовательного и параллельного соединения резисторов.

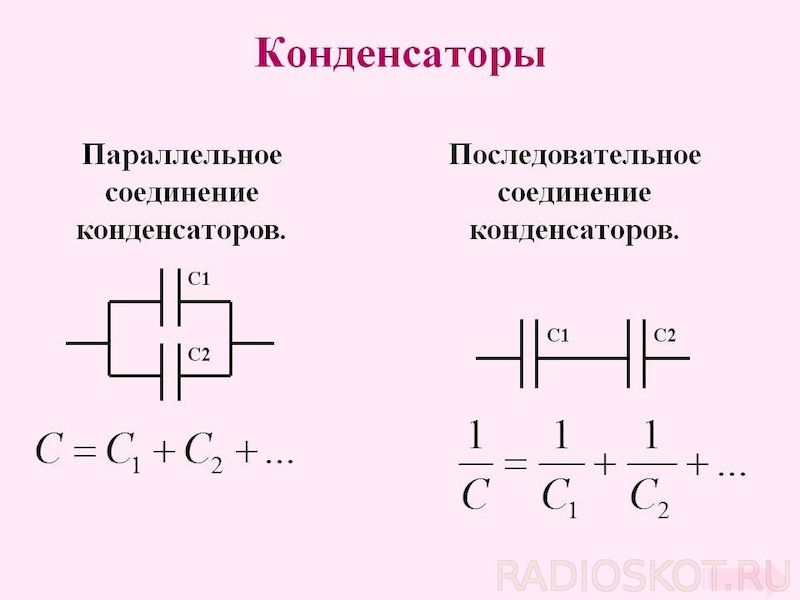

Параллельное соединение конденсаторов Иначе говоря, при параллельном соединении конденсаторов мы применяем формулу последовательного соединения резисторов или их емкость просто складывается, при последовательном соединении общая емкость считается по формуле аналогичной параллельному соединению резисторов. Обе формулы можно увидеть на рисунке.
Ремонт мониторов своими руками Подобным способом были направлены уже много мониторов, яркость подсветки падала незначительно, за счет того, что вторая лампа сверху или снизу матрицы монитора или ТВ все таки функционирует и дает хоть и меньшее, но достаточное освещение для того, чтобы изображение оставалось вполне ярким.

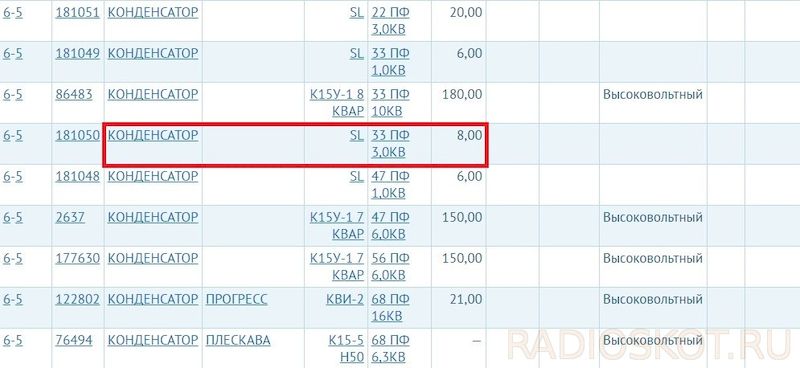

Конденсаторы в интернет магазине Подобное решение для домашнего использования может вполне устроить начинающего радиолюбителя, как выход из сложившейся ситуации, если альтернативой стоит ремонт в сервисе стоимостью полторы — две тысячи, либо покупка нового монитора. Стоят данные конденсаторы поштучно всего 5-15 рублей в радиомагазинах вашего города, а выполнить такой ремонт сможет любой человек, умеющий держать в руках паяльник. Всем удачных ремонтов! Специально для Радиоскот.ру — AKV. Обсудить статью НЕСТАНДАРТНЫЙ РЕМОНТ ПОДСВЕТКИ МОНИТОРА Лампы для жк мониторов купитьВнимание! В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Внимание! В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Учитывая хрупкость данного товара, В одной единице упаковки можно перевозить от 1 до 10 ламп. В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Внимание! В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Внимание! В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Учитывая хрупкость данного товара, В одной единице упаковки можно перевозить от 1 до 10 ламп. В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Учитывая хрупкость данного товара, В одной единице упаковки можно перевозить от 1 до 10 ламп. В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Учитывая хрупкость данного товара, В одной единице упаковки можно перевозить от 1 до 10 ламп. В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Учитывая хрупкость данного товара, В одной единице упаковки можно перевозить от 1 до 10 ламп. В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Учитывая хрупкость данного товара, В одной единице упаковки можно перевозить от 1 до 10 ламп. В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Учитывая хрупкость данного товара, В одной единице упаковки можно перевозить от 1 до 10 ламп. В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Учитывая хрупкость данного товара, В одной единице упаковки можно перевозить от 1 до 10 ламп. В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Внимание! В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Внимание! В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Внимание! В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Внимание! В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Внимание! В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Внимание! В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! Внимание! В противном случае ни продавец, ни перевозчик не несут ответственности за сохранность товара! В статье использованы материалы:http://radioskot.ru/publ/remont/nestandartnyj_remont_podsvetki_monitora/4-1-0-1278
