Конструкция раздвижных дверей шкафа купе

Сборка дверей шкафа-купе своими руками – а стоит ли?

Собрать раздвижную систему можно самому. Для этого нужно иметь большую, ровную поверхность (желательно, обшитую мягкой, ворсистой тканью), на которой будет происходить сборка. И незамысловатый подручный инструмент для нарезки профиля в размер и аккуратной сборки дверей шкафа-купе своими руками. Все получится, при условии, что расчеты для вставки и обрамления створок произведены правильно.

Немного о конструкции дверей купе

Фактически любая раздвижная система состоит из одинаковых элементов, которые могут иметь различную конструкцию и оформление:

• Верхней и нижней направляющей (трек).
• Комплекта роликов (верхних и нижних).
• Вертикальных и горизонтальных профилей, внутренних вставок (тут возможны варианты, некоторые бюджетные раздвижные системы не имеют профилей вообще – ролики и ручки крепятся на полотно самой двери купе).
• Дополнительных аксессуаров (упоров, стопоров, винтов и т.д., идут в комплекте или приобретаются отдельно).
• Полотна/наполнения створки (может быть сплошным и составным, из ЛДСП, стекла, зеркала и других материалов).

Если говорить о конструкции дверей-купе из алюминиевого профиля, то, как правило, она практически всегда одинакова – как на приведенной ниже схеме.

Изменяется только форма и расцветка, комплектация остается одной и той же. Как и ширина паза для вставки – обычно это 8-10 мм.

Решили использовать для вставки ЛДСП или МДФ? Берите лист толщиной 10 мм или фрезеруйте по периметру до нужной толщины. Но двери в этом случае получатся тяжелые.

В качестве наполнение используется зеркало или стекло? Понадобится специальный уплотнитель. Кроме этого, зеркало и непрозрачное стекло армируется с обратной стороны пленкой (для безопасности).

Как сделать сборку дверей шкафа-купе своими руками пошагово

Во-первых, нужно определиться с видом профиля для раздвижных створок шкафа-купе. Любой известный производитель предоставляет всю необходимую документацию для расчета нарезки в размер и внутренней вставки. По схемам сборки можно понять сам принцип и сборную конструкцию раздвижной системы. Пошагово сам процесс изготовления и сборки дверей для шкафа-купе своими руками будет выглядеть следующим образом:

• Нарезка профилей в размер, под нужным углом. Для этого используется торцовочная пила. Можно и ножовкой по металлу, но это более трудоемко для соблюдения нужной точности.
• Засверловка вертикальных профилей под сборочные винты-саморезы. Действовать нужно в соответствии со схемой сборки от производителя раздвижной системы, с соблюдением отступов от края. Нередко боковая ручка «образует» двойную стенку и засверливаться придется сквозь нее, с разным диаметром.
• Предварительная сборка двери купе. Попробуйте скрутить пустой каркас из горизонтальных и вертикальных профилей и оцените правильность геометрии. Также эта операция поможет немного разработать крепеж, чтобы он не так туго заходил при окончательной сборке.
• Подготовка внутренней вставки. Если это зеркало или стекло – на обратную, изнаночную сторону наклеивается пленка Orakal для создания эффекта армирования. В процессе эксплуатации, если стекло/зеркало нечаянно разобьют, все осколки повиснут на пленке, а не разлетятся по квартире. После этого вставка «обувается» в силиконовый уплотнитель по периметру.

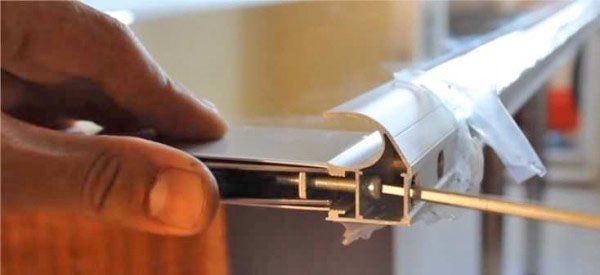

• Установка горизонтальных профилей. Для сборки мебельщики используют киянку (резиновый молоток), если вставка туго входит в профиль. Но тут главное чувство меры. Также рекомендуется использовать ровный, длинный упор, например, деревянный брус или отрезок ДСП для более деликатного «вдавливания» вставки в профиль.

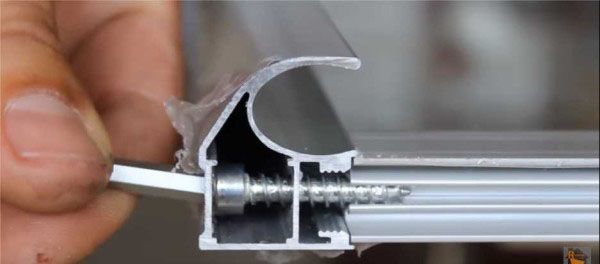

• Установка вертикальных профилей и скручивание. Дверь купе придется поставить ребром для того, чтобы аккуратно «надеть» на него профиль и скрутить винты. Лучше делать это с помощником. Внимательно изучите схему сборки, особенно обратите внимание на установку верхнего ролика. Обычно он ставится вместе с винтом-саморезом, как бы фиксируется им.

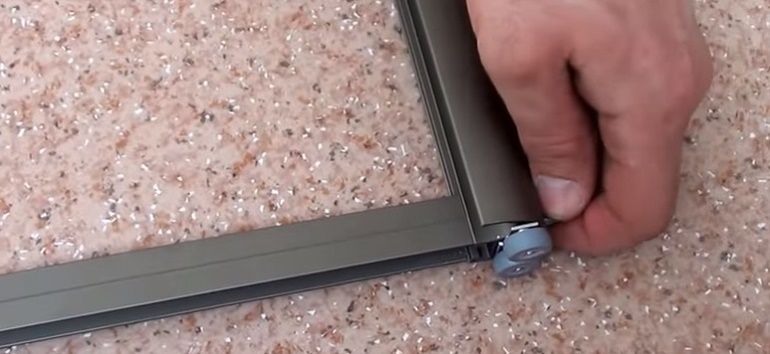

• Прикручивание нижних роликов и стопоров. Тут обычно никаких сложностей не возникает, если следовать инструкции производителя.

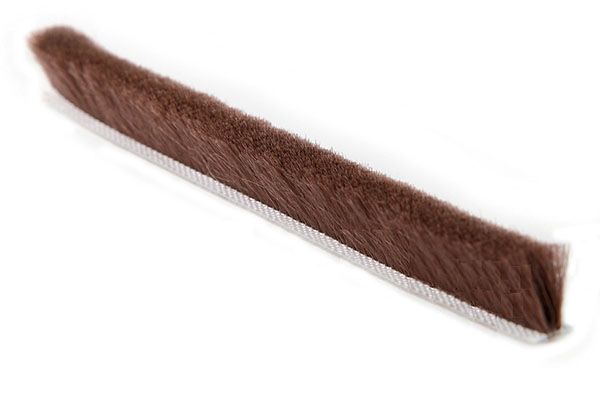

Далее места соединения «прикрываются» буферной лентой. Но ее лучше приклеить уже после установки и окончательной регулировки дверей-купе.

А стоит ли?

Если взглянуть на сборку раздвижных систем профессионально, то это отдельная технология в мебельном производстве. Существует масса фирм, которые специализируются исключительно на сборке дверей для шкафов-купе.

Поэтому многие мебельщики не забивают себе голову данным вопросом. Они просто делают заказ раздвижной системы в нужном исполнении под размер проема и забирают эту систему готовую, в сборе. Ее остается только установить в короб шкафа-купе или подготовленную нишу, если речь идет о встроенной конструкции.

Советуем посчитать, сколько обойдется раздвижная система, если ее собрать самому, и сколько она обойдется, если ее заказать. Скорей всего, разница получится не так велика. Дело в том, что профиль не продается «в размер», а материалы для наполнения – чаще всего листовые. И тут все зависит от того, насколько «безостаточным» будет ваше личное производство. Если остатки материалов и комплектующих существенны, то выгоды от изготовления дверей-купе практически никакой. Да и добавится лишняя головная боль, куда применить оставшиеся после нарезки куски профиля и ДСП.

Во сколько вы оцениваете свое время и свой труд? Просчитайте все возможные риски и вполне возможно, решением станет заплатить специалистам, чем делать довольно ответственный «кусок» работы своими руками.

Двери для шкафа купе своими руками

Шкафы-купе широко распространены благодаря эргономичной конструкции раздвижных дверей, позволяющей даже на маленькой площади и в узких проемах устанавливать вместительные системы хранения.

Такой предмет мебели достаточно дорогостоящий и не каждому по карману. Если же в доме есть ниша или прочный каркас старого трехстворчатого шкафа, можно усовершенствовать их, сделав двери для шкафа купе своими руками.

Конструкция створки

Для того чтобы понять, как сделать двери на шкаф-купе своими руками, необходимо изучить их конструкцию.

Как и любая дверь, изделие в своей основе состоит из полотна (наполнителя), которое может быть представлено плитой из массива дерева, МДФ, ЛДСП, стеклом, зеркалом.

Раздвижные двери необходимо оборудовать специальными металлическими профилями, которые разработаны для каждого положения:

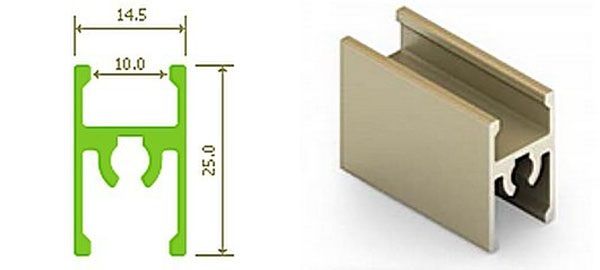

1. Нижний горизонтальный профиль оборудован с одной стороны пазом для наполнения, с другой – для установки опорного ролика.
2. Верхний горизонтальный профиль имеет пазы для полотна и направляющего или несущего ролика.
3. Вертикальный профиль-ручка имеет выступающую часть для удобства использования двери и паз для наполнения.
4. Если дверное полотно необходимо сложить из нескольких элементов, используется промежуточный профиль с двумя одинаковыми пазами для наполнения.

Ширина пазов подразумевает использование материала толщиной 4-10 мм. Более тонкий лист вставляется с применением уплотнительной резиновой или силиконовой прокладки.

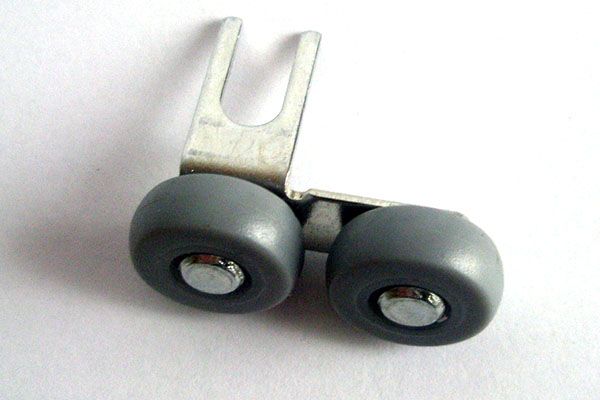

Для обеспечения движения дверей шкафа-купе в горизонтальные профили устанавливаются ролики: вверху – направляющие, которые стабилизируют положение полотна относительно вертикали, внизу – главные опорные, на которые ложится вес всего изделия.

Профили доступны в продаже метражом. Роликовые механизмы можно купить набором с крепежами. Кроме того, понадобятся верхняя и нижняя направляющие, в которые непосредственно и вставляются ролики готовой створки.

Комплектующие и материалы

Чтобы сделать дверь-купе, в первую очередь нужно определиться с наполнением. Чаще всего это зеркало или стекло, обработанное самоклеящейся пленкой. Красиво смотрится ламинированное ДСП, которое недорого стоит и имитирует поверхность любого материала. Оно способно при правильном монтаже и обработке краев прослужить много лет. Если речь идет о стеклянных изделиях, их нарезка по размерам происходит исключительно специалистами на предназначенном для этого оборудовании, ДСП можно нарезать дома простой ручной пилой.

Кроме дверного полотна, понадобится:

• верхняя и нижняя направляющие;
• верхний горизонтальный профиль;
• нижний горизонтальный профиль;
• вертикальные планки-ручки;
• комплект из двух роликов (направляющих и опорных) для каждой двери.

Для ограничения движения двери желательно использовать крепление-фиксатор (стопор). Кроме того, оно удержит полотно в заданном положении, когда дверь закрыта.

Чтобы самодельные створки шкафа-купе не повреждали боковые стены ниши или для приглушения ударов об деревянную поверхность каркаса, на внешние торцы наклеивают амортизирующую ленту.

Для того чтобы собрать и установить двери-купе, понадобится измерительный инструмент, лобзик с полотном или ножовка по металлу, шуруповерт или дрель, отвертка и шестигранный ключ (часто входит в набор с роликами), напильник.

Расчет размеров

Для реализации проекта изготовления дверей-купе сначала прорисовывают чертежи и схемы будущего изделия. Начинать необходимо с замеров проема, в котором они будут установлены, и нанесения на чертеж базовых параметров.

Точность важна уже на этом этапе, т. к. в дальнейшем все вычисления будут базироваться на длине и ширине проема. Если были допущены ошибки, сделать самому двери удастся, но установить или пользоваться ими будет невозможно.

Двери для шкафа купе своими руками — установка фурнитуры ( 21 фото + 1 видео )

Любой столяр-мебельщик вам скажет, что самый сложный элемент при самостоятельном изготовлении раздвижных систем хранения – это двери. Тем не менее, отказываться от изготовления мебели в домашних условиях не стоит. В специализированных точках продажи всегда можно весьма недорого приобрести готовые наборы раздвижных систем и другой фурнитуры, которые позволят без особых усилий собрать двери для шкафа купе своими руками. Самое главное – иметь желание созидать, знать теоретическую базу и четко соблюдать последовательность действий.

Определяемся с размерами

Характерной особенностью всех систем «купе» является наличие в конструкции сдвижных дверей, перемещающимся по направляющим вдоль дверного проема. Такая конструкция сочетает в себе практичность, весьма неплохой дизайн и солидную экономию свободного пространства. По своей сути, любой шкаф относится к классу корпусной мебели. «Купе» к данной группе относить некорректно, ведь данный предмет вообще может не иметь корпуса. Раздвижные системы могут устанавливаться в нишу, отгораживать торцевую часть помещения, образуя отдельное пространство для гардеробной комнаты, кладовой или кабинета.

Сборка дверей шкафа купе своими руками, обычно, начинается с определения габаритов створок. Данный этап необходим для определения необходимого количества профилей. В современном мебельном производстве габариты и количество раздвижных створок для систем хранения не стандартизируется.

Исходя из сложности исполнения и опыта эксплуатации, специалисты рекомендуют использовать следующие параметры:

1. Оптимальная ширина двери от 500 до 1000 мм. Сделать ширину меньше 50 см можно, но следует быть готовым к возможной дифференциальной раскачке двери при перемещении. Створка шириной больше 1 м получается весьма тяжелой, что делает ее неудобной в повседневном использовании.
2. Высота створки двери может быть любой. Однако тут следует принять во внимание стандартную длину профиля 5,5 м. Как показала практика, делать сдвижные двери для шкафа своими руками выше 2,5 м не целесообразно, особенно в условиях высоты потолков классических отечественных многоэтажек.

Последний параметр, которому стоит уделить немного внимания – количество раздвижных створок, которыми будет оборудован шкаф системы «Купе». Специалисты рекомендуют исходить из ширины проема, выбранного оптимального значения ширины створок и конструкции наполнения.

Типы раздвижных систем

Сегодня наиболее распространены два конструктивных решения раздвижных систем:

1. Роликовая.
2. Подвесная.

Роликовые системы оснащаются каркасом из профиля, придающего жесткость конструкции створки. Благодаря нижним колесикам, движущимся по направляющей, осуществляется перемещение двери.

В зависимости от количества створок, нижняя направляющая может иметь один или несколько треков. Верхние колесики подбираются по типу профиля. Для профиля открытого типа нужны ассиметричные; для закрытого – симметричные ролики.

В подвесных системах, крепление дверей шкафа купе с верхними роликами осуществляется на верхний трек, который может быть выполнен в виде рельсы или трубы.

По треку перемещаются колесики, которые закреплены на дверном полотне. В такой конструкции всю нагрузку, создаваемую весом створки, принимают на себя верхние колеса. В нижней части полотна может устанавливаться направляющая, исключающая раскачивание двери. Некоторые конструкции не имеют нижних направляющих, при этом полотно «парит» над полом.

Фурнитура и комплектующие

Стандартный роликовый комплект для создания сдвижных дверей для шкафа купе своими руками включает в себя:

• профили, обрамляющие створку;
• верхние и нижние направляющие;
• ролики, которые подбираются в зависимости от выбранного типа раздвижной системы, формы профиля, размеров;
• фурнитура;
• заполнение дверного полотна.

Рассмотрим комплектующие более подробно.

Изготавливают обрамление створки для шкафа купе из специализированных профилей.

Различают несколько основных видов профилей:

1. Вертикальный профиль-ручка.
2. Горизонтальный нижний.
3. Горизонтальный верхний.

Для изготовления профилей используют:

1. Сталь. Профили из нержавеющей стали отличаются доступной стоимостью, неплохой надежностью и внушительным сроком службы.
2. Алюминий. Профили из анодированного алюминия отличаются небольшой массой, хорошей прочностью, длительным сроком эксплуатации.

О том, как правильно выбрать профиль для самостоятельного изготовления шкафа купе подробно рассказывается в видео:

Для изготовления купейного шкафа необходимы направляющие. Верхняя представляет собой профиль с одним или несколькими треками, по которым перемещаются верхние колеса каждой створки.

Ширина верхней направляющей для шкафа купе определяется количеством треков и конструктивными особенностями. Стандартная ширина трека – 38,5 мм. Толщина стенки – 1.6 мм.

Нижняя рельса представляет собой профиль с треками для перемещения опорных колес.

Размеры направляющих для шкафа купе взяты из спецификации раздвижных систем Aristo. При расчетах используйте параметры используемых вами профилей.

Ролики и фурнитура

При использовании в каркасе вертикальных элементов закрытого типа применяются верхние симметричные ролики.

На каждую дверь нужен комплект из двух роликов.

Асимметричные колесики используются при создании каркаса раздвижной системы купейного шкафа из стоевых элементов открытого типа.

Как и в предыдущем варианте, на каждое дверное полотно нужно устанавливать два ролика.

Опорные нижние колеса отвечают за перемещение двери и принимают на себя большинство нагрузок.

Ролик оснащается регулировочным винтом и прижимной пружиной. Данный элемент устанавливается в нижний горизонтальный профиль. На каждую дверь необходим комплект из двух роликов.

Какая еще необходима фурнитура для шкафа купе своими руками:

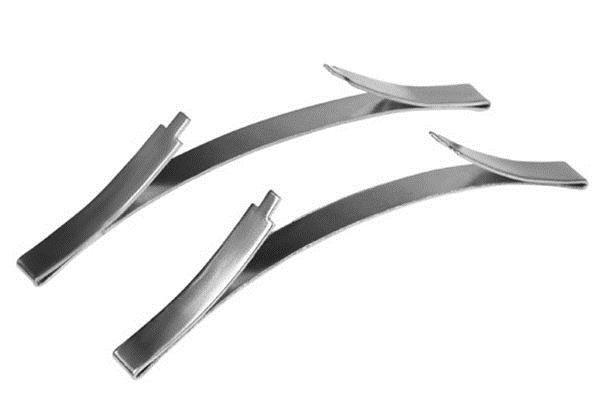

• Пружинный стопор, обеспечивающий фиксацию створки в закрытом состоянии. Устанавливается в нижнюю направляющую.

По желанию, мебельные магазины предлагают дополнительные (необязательные) элементы: доводчики, заглушки торцевой части профилей, магнитные стопоры и прочее.

Важно понимать, что данные элементы значительно улучшают эксплуатационные свойства конструкции, и существенно увеличивают ее стоимость.

Заполнение каркаса створки

Раздвижные дверцы для шкафчика своими руками изготавливаются из самых разнообразных материалов, которые подходят по толщине профиля. Наиболее распространенными и недорогими являются плиты ламинированного ДСП и МДФ, толщиной 10 мм. Такая толщина дверей купе обусловлена шириной профиля 12 мм, плюс силиконовый уплотнитель, толщина каждой стенки которого – 1 мм.

Можно изготовить сборную конструкцию из комбинации двух материалов: зеркала (стекла) и ЛДСП. В таком случае необходимо предусмотреть приобретение стыковочного Н – образного профиля с фиксацией.

Стыковочный профиль существенно увеличит жесткость каркаса при использовании нескольких фрагментов заполнения створки.

Проведение расчетов – важнейший этап в самостоятельном создании раздвижных дверей любой системы хранения. Точность необходима для подготовки элементов створок. Рассмотрим порядок проведения расчетов для профилей Aristo.

Вычисления проводятся в следующем порядке:

1. Проведение замеров дверного проема, итогом которых будет получение значений высоты (далее Нп) и ширины (далее Lп).
2. Расчет высоты вертикальных профилей (далее Нв). Итак: Нв= Нп-40 мм.
3. Расчет длины верхней и нижней направляющих. Их параметры равны Lп (ширине проема). Если планируется установка упора, независимо от его типа длину направляющих следует уменьшить на 3 мм.
4. Вычисления ширины створки (далее Lc). Данный параметр зависит от количества створок, типа вертикального профиля, наличия шегеля. Для лучшего понимания процедуры проведения расчетов предлагаем таблицу соотношений.
5. Расчет ширины вставки (далее Lз) зависит от типа профиля и толщины материала. Для упрощения проведения расчетов предлагаем ознакомиться с таблицей.

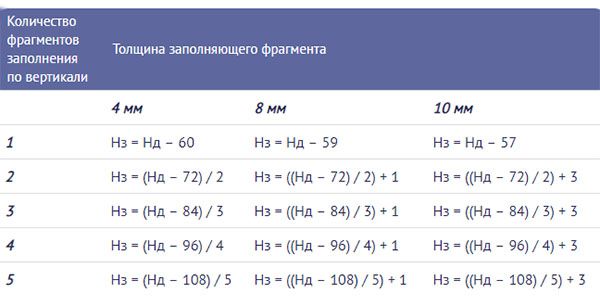

6. Расчет высоты дверной вставки зависит от количества фрагментов и толщины заполняющего материала. Предлагаем воспользоваться формулами, приведенными в таблице.

Последний этап проведения расчетов – вычисления горизонтальных профилей.

Зная необходимую ширину створки можно легко вычислить длину горизонтальных элементов по формуле:

• для вертикального профиля открытого типа (С) – это ширина створки (Lс) – 52 мм;
• для элементов закрытого типа (Н) – это ширина створки минус 70 мм.

Собираем двери для шкафа купе своими руками

Первое – создаем чертеж (на крайний случай подойдет эскиз с размерами). Для лучшего понимания процесса предлагаем тщательно изучить схему сборки створки шкафа-купе, выполненную на основе раздвижной системы и элементов Aristo.

Рассмотрим этапы сборки двери для шкафа купе своими руками:

1. Верхнюю и нижнюю направляющие следует закрепить на крышке и основании конструкции, используя отвес или лазерный уровень. Минимальное расстояние направляющих от полок – 100 мм.
2. Производим сборку каркаса: при помощи сборочных винтов следует соединить горизонтальные и вертикальные профили дверного полотна, установив между ними подготовленных материал заполнения двери.
3. Устанавливаем верхние ролики под шляпку сборочного винта на двух верхних сборочных узлах.

После сборки каркаса монтируем на штатное место нижние ролики. Как установить ролики на шкаф купе? Очень просто. Следует вставить конец прижимной пружины в паз, прижать ролик до упора и зафиксировать его винтом. Подобную операцию проделать с двух сторон створки. Регулировка роликов шкаф купе производится посредством затягивания или отпускания фиксирующего винта. Для ограничения хода створок в каждый трек нижней направляющей необходимо вставить стопорную пружину. Последняя операция перед установкой створки на штатное место – фиксация в пазах профиля шлегеля. Сделать это очень просто, благо уплотнитель выполнен на самоклеющейся основе. Для полноты картины рекомендуем посмотреть видео сборки дверей шкафа купе своими руками:
