Как утеплить пол на свайном фундаменте

Утепление свайного фундамента деревянного дома – 5 шагов к комфортному полу

Свайный фундамент, в отличие от ленточного, не имеет сплошной поверхности, поэтому у домашних мастеров его утепление вызывает ряд вопросов. На самом деле в этой процедуре ничего сложного, главное лишь соблюдать определенную технологию. Поэтому ниже я вам подробно расскажу, как свайный фундамент правильно утеплить, чтобы пол был теплым, а под домом не было сыро.

Теплоизоляция свайного фундамента

Зачем утеплять свайно-винтовой фундамент

Прежде чем приступить к описанию технологии утепления, расскажу, зачем вообще данная процедура необходима. Конечно, утепление фундамента сделает более теплым и пол, однако, можно выполнить утепление пола в доме на сваях, не касаясь фундамента. Отсюда возникает вопрос – стоит ли вообще этим заниматься?

В действительности же, утепление необходимо выполнять и по другим причинам:

• под домом, как правило, проходят коммуникации. Утепление фундамента позволит защитить их от замерзания в зимнее время. Правда, дополнительно обязательно надо выполнить и утепление самих коммуникаций;
• утепление подразумевает обустройство цоколя, благодаря которому дом приобретает более основательный и привлекательный внешний вид;
• наличие цоколя предотвращает скопление снега и воды под домом, что также очень важно.

Как вы видите, утепление фундамента является действительно полезной процедурой, которую желательно выполнить сразу же после строительства дома.

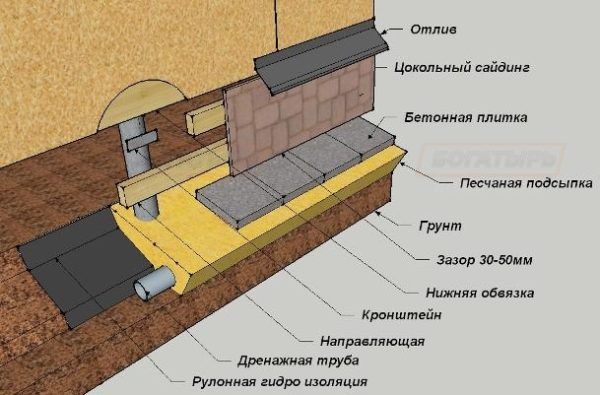

Схема обустройства цоколя свайного фундамента

Как и чем утеплять пол в каркасном доме на винтовых сваях

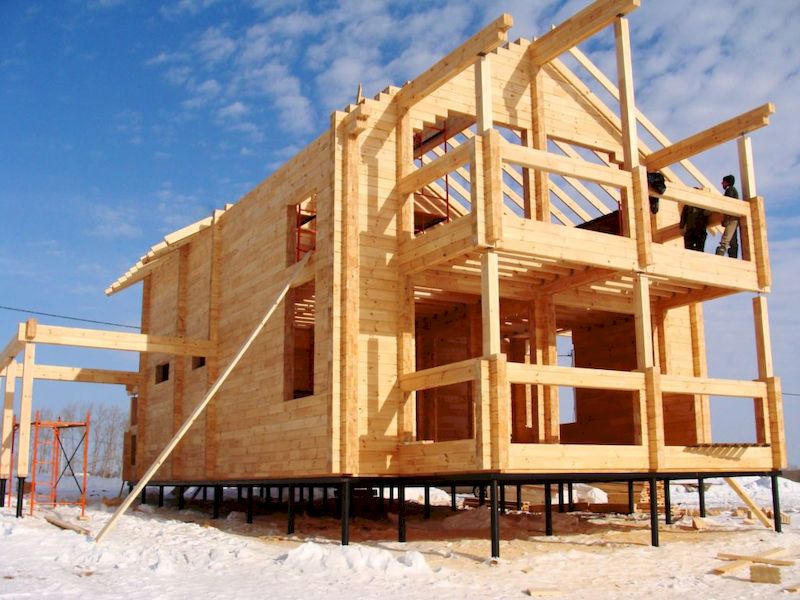

Технология строительства каркасных домов находит все новых и новых сторонников. Хозяева делают выбор в пользу каркасных домов на винтовых сваях в силу массы причин. Решающими факторами являются простота и скорость возведения, а также возможность строительства на проблемном грунте (неровный участок, болотистая или сыпучая почва, грунт, склонный к пучению и т.д.).

Однако помимо плюсов такие фундаменты имеют и свои минусы. Один из главных заключается в том, что между полом и землей образуется свободное пространство, способствующее увеличению теплопотерь здания. Поэтому утепление пола в доме на винтовых сваях является обязательным мероприятием, если вы не хотите разориться на обогреве помещений во время отопительного сезона.

Пол каркасного дома на винтовых сваях обустраивают из материала, обладающего высоким уровнем прочности и небольшим весом. Обычно выбор делается в пользу дерева. Подойдут такие породы, как осина, дуб, хвойные. Используют только качественно просушенное дерево без признаков повреждения.

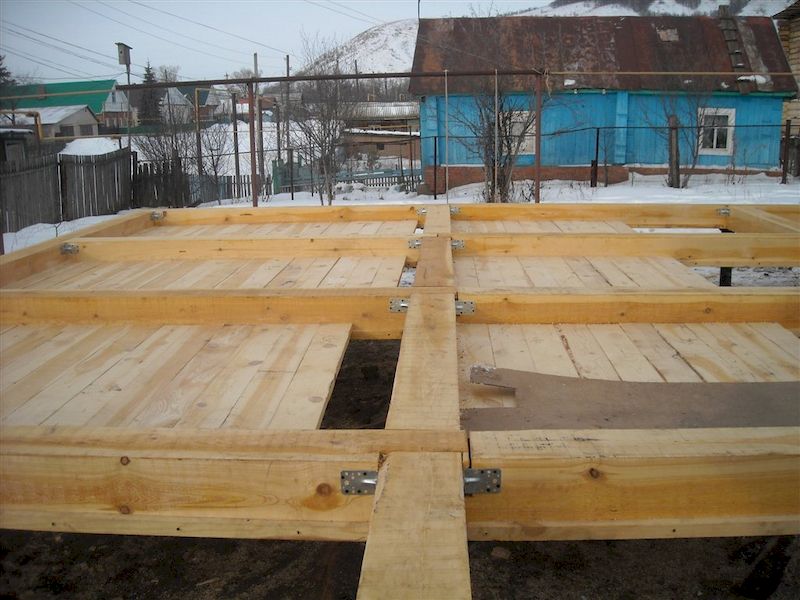

Пол в каркасном доме на винтовых сваях можно монтировать сразу после установки свай и ростверка. Обвязку сооружают из деревянных балок со срезом 100Х100мм. Пролет между столбами, на которые крепятся балки, должен быть не длиннее 3м. В противном случае требуется установка дополнительных подпорок.

Закрепив балки, можете приступать к монтажу лаг. Их укладывают с интервалом в 0,5м. Толщина лаг – 100Х250мм. Если пролет небольшой, можно перекрыть его брусками 50Х150мм. Обвязку и лаги крепят на саморезы, гвозди или шурупы.

Все элементы из дерева в обязательном порядке пропитываются антисептиком. Снизу лаги зашивают досками толщиной 3см. Если вы планируете укладывать внутри бетонную стяжку с подогревом, то рекомендуется укрепить полы с помощью дополнительных перемычек, набиваемых сверху лаг с интервалом в 1,5м.

Зачем утеплять пол в доме на сваях?

Если не выполнить утепление пола на винтовых сваях, то с большой долей вероятности можно получить следующие проблемы:

• Большие расходы на отопление в холодное время года. Пространство под домом будет сильно выхолаживаться, что существенно скажется на состоянии всего дома.
• Техническое подполье будет накапливать конденсатную влагу.
• Наличие конденсата в подполье запустит процессы гниения древесины и образования плесени и грибка.

Варианты утеплителей

Если грамотно обустроить теплый пол в каркасном доме на сваях, то всех вышеуказанных проблем удастся легко избежать. Основные требования к утепляющему материалу в нашем случае:

• Низкая теплопроводность.
• Влагоустойчивость.
• Небольшой вес.
• Простота монтажа.

Минеральная вата

Прекрасный материал для утепления пола в доме на сваях. Обладает отличными теплоизоляционными качествами, абсолютно не горюча, не восприимчива к разного рода биологическим воздействиям.

Выпускается в плитной и рулонной форме. Более предпочтительным является утеплитель в форме плит. Они более жесткие и удобные в укладке.

Из минусов можно выделить относительно высокую цену и способность проседать под действием воды, что, безусловно, негативно сказывается на теплоизоляционных качествах.

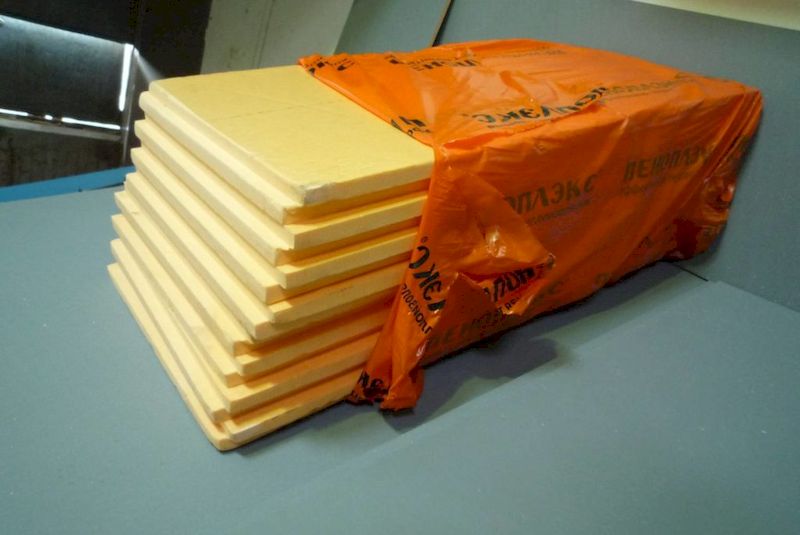

Пеноплекс

Речь идет об экструдированном пенополистироле. Он абсолютно не восприимчив к влаге и низким температурам, очень прочен, а также обладает прекрасными огнеупорными качествами.

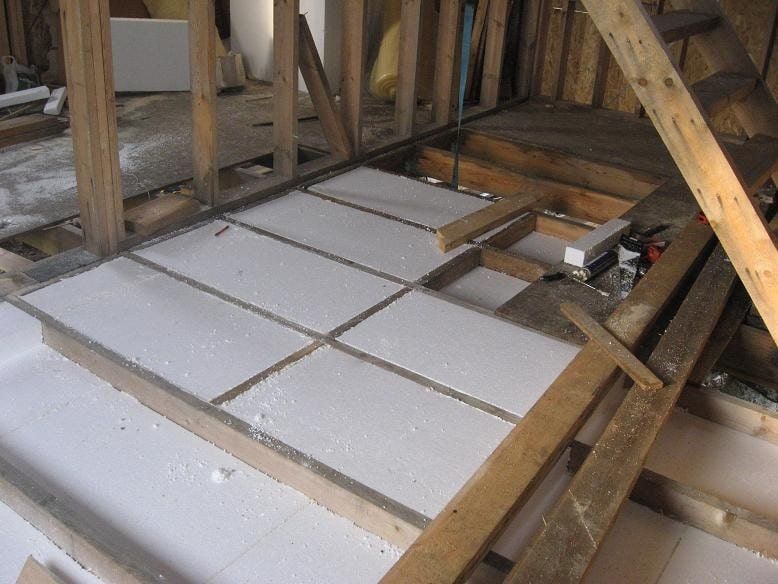

Пенопласт

Это, пожалуй, самый популярный и самый дешевый материал для утепления пола в каркасном доме на сваях. Однако опасность его использования состоит в том, что в случае попадания влаги на его поверхность и дальнейшее его промерзание приводят к потере им необходимых теплоизоляционных качеств.

Вы можете утеплить пол в доме на сваях пенопластом, только предусмотрев его качественную влагозащиту.

Утепление пола на свайном фундаменте: пошаговая инструкция

1. Вначале устанавливают черепной брус – основание, на которое будет уложен черновой пол. Крепление осуществляют на гвозди или шурупы.
2. Затем монтируется сам черновой пол. Его делают из обрезной доски или ДСП. Крепят на черепной брус с помощью саморезов либо гвоздей.
3. На черновой пол укладывается рубероид или гидроизоляционная пленка.
4. Затем монтируется утеплитель. Материалом плотно заполняются отсеки между лагами. Щели и зазоры не допустимы.
5. Утеплительный материал накрывается мембраной, обладающей пароизоляционными качествами. Это исключит образование внутри конденсата.
6. После этого при желании вы можете положить звукоизоляционный слой. Эта процедура не является обязательной.
7. В завершение укладывается чистовой пол – на лаги крепится ДСП или доска.

Пол на свайном фундаменте в каркасном доме

Фундаменты на винтовых сваях – не редкость в каркасном домостроении. С учетом особенностей постройки к полу первого этажа предъявляют ряд требований. Основание должно быть не только прочным, но легким, чтобы не создавать чрезмерной нагрузки на сваи. Не менее значим и теплоизоляционный аспект. Как объединить эти характеристики и правильно обустроить пол? Попробуем разобраться.

Специфика пола и требования по его обустройству

Фундамент каркасника на винтовых сваях имеет множество преимуществ. Среди основных достоинств выделяют:

• доступную стоимость;
• короткие сроки возведения;
• универсальность – подходит для площадок со сложным рельефом и плавучими грунтами.

Несмотря на значимые плюсы, пол каркасного дома на винтовых сваях имеет явный недостаток – продуваемое подполье. Поэтому одна из основных задач обустройства основания – качественное утепление и гидроизоляция. Теплоизоляционный пирог решает ряд задач:

• выступает барьером между деревянными конструкциями и влагой, предотвращая появление плесени и загнивание пола;
• повышает энергоэффективность дома;
• предупреждает появление конденсата на поверхности перекрытий.

В ходе работ по устройству пола, необходимо учесть ряд важных моментов и требований. Застройщик должен обеспечить:

1. Обработку нижней обвязки пола антисептиком. Следует использовать пенетрирующий состав глубокого проникновения, так как обычная пропитка выветривается через 6-7 лет.
2. Размещение утеплителя между лагами.
3. Забирку для свай. Термоизоляция цоколя снижает теплопотери, препятствует промерзанию грунта под домом и является частью декора.
4. Продухи вентиляции. Обустройство отверстий диаметром 10 см, общая площадь вентканалов – 1/400 от периметра цоколя.

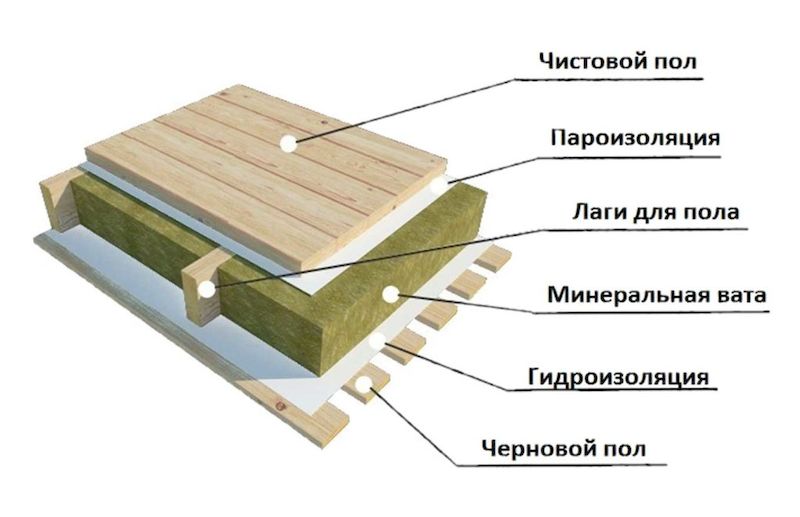

Общая схема пола каркасного дома

Верхняя обвязка из брусьев по фундаментальным опорам является одновременно лагами, что само по себе удешевляет бюджет строительства. Конструкционный пирог пола в каркасном доме на сваях имеет следующую схему:

1. Черновой пол. Базовая основа собирается из обрешетки и нижней подшивки. В качестве подложки используются: обрезная доска, ДСП, ОСБ или многослойная фанера.
2. Гидроизоляция. Оптимальный вариант – перфорированная мембрана, альтернатива – пленка.
3. Утеплитель. Варианты теплоизоляционного материала: базальтовая вата, экструдированный пенополистирол, керамзит.
4. Пароизоляция. Предотвращает образование конденсата и намокание слоя утеплителя.
5. Подоснова. Выбор дальнейшей технологии зависит от разновидности напольного покрытия.

Если планируется укладка паркета, ламината или половой доски, то на пол настилают многослойную фанеру. Для декора кафелем или линолеумом подойдет сухая стяжка. Система «водяной пол» обустраивается в наливной стяжке.

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

1. Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
2. Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

1. ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
2. ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
3. Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

1. Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
2. Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
3. Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Пошаговый монтаж пола на свайном фундаменте

Опишем последовательность действий по обустройству и утеплению пола каркасника на винтовых сваях. К работе приступают после тщательной подготовки деревянных элементов: обработки антисептиком и антипиреновым составом.

Устройство обвязки и крепление обрешетки

Предположим, что сваи установлены, металлические оголовки для фиксации брусьев закреплены. Дальнейший ход работ:

1. Просверлить на каждой «подошве» винтовых опор четыре отверстия.
2. На оголовки настелить гидроизоляцию, например, рубероид.
3. По периметру конструкции разложить брусья и соединить элементы между собой «в полдерева».
4. Саморезами прикрепить балки к оголовкам.
5. Выполнить врезку остальных брусьев внутри периметра.
6. Стальными скобами дополнительно соединить детали обвязки.
7. Проверить горизонтальность размещения балок.
8. К нижней части брусьев набить обрешетку – базу для крепления подосновы.

Черновая основа и теплоизоляция

Поверх направляющих реек уложить листы ОСБ, ДСП или влагостойкой фанеры. Если используются обрезные доски, то их надо прибить перпендикулярно лагам.

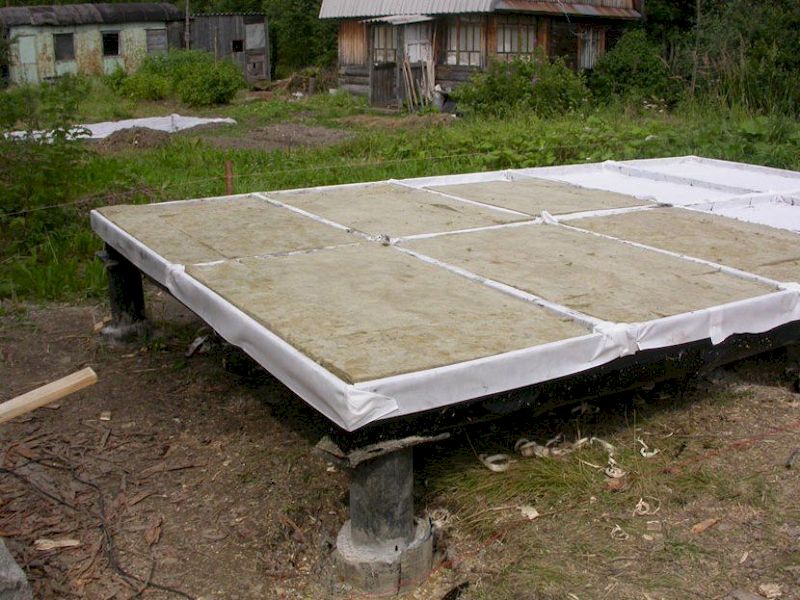

После подготовки чернового пола приступают к его изоляции:

1. Застелить основание гидроизоляционной пленкой.
2. В ячейки между лагами разместить утеплитель. При раскрое минваты необходимо предусмотреть запас с каждой стороны по 0,5 см для максимально плотного прилегания и предупреждения появления мостиков холода.
3. Поверх утеплителя расстелить пароизоляционную мембрану с перехлестом между полотнами. Стыки проклеить строительным скотчем.

Последующие действия зависят от типа напольного покрытия.

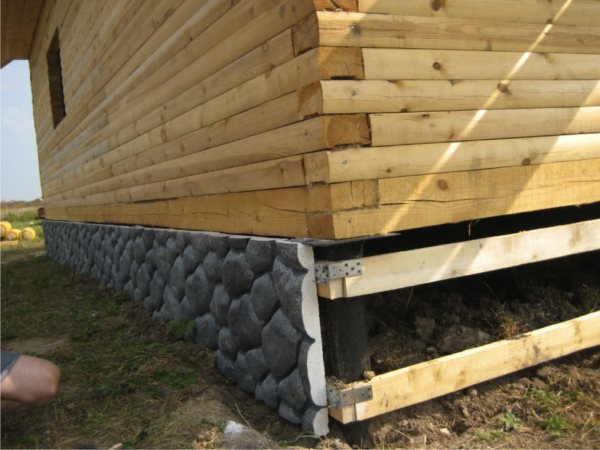

Создание термического контура цоколя

Устройство пола в доме на сваях в обязательном порядке предусматривает забивку цоколя. Возможны следующие способы утепляющей отделки:

1. Кирпичная кладка. В качестве основы выступает подушка из щебня и песка. Забирку выкладывают в полкирпича, армирование не обязательно. Для работы используют керамический или клинкерный кирпич.
2. Сайдинг. Термоплиты крепят на обрешетку из оцинкованного профиля или бруска, собранную по сваям.
3. Профнастил. К буронабивным столбам приваривают прогоны, которые служат основой для крепления профилированного листа.
4. ЦСП. Листовой материал монтируют по аналогии с профлистом. Внешнюю часть можно задекорировать гибкой черепицей, керамогранитом.

Независимо от выбранного метода отделки подпольной части, надо предусмотреть «продухи» – отверстия для естественной вентиляции.

Отмостка дома выкладывается из бетонной стяжки, тротуарной плитки или брусчатки. При обустройстве надо выдержать угол уклона в 4° наружу. Обязательно следует герметизировать узел примыкания облицовки фальш-цоколя с отмосткой. Это предотвратит попадание талых вод и осадков в подполье.

Нюансы обустройства теплого пола

Теплый пол в каркасном доме на сваях выполняется с применением водяного контура или нагревательных матов.

Схема обустройства

1. После монтажа фанеры или ОСБ на бруски и гидроизоляции чернового пола, в просветы между лагами надо уложить листы пенополистирола. Верхняя поверхность плит должна находиться на одном уровне с обвязкой.
2. Поверх утеплители расстелить пароизоляцию, оставив запас пленки по всему периметру из расчета высоты чистового пола.
3. Уложить армирующую сетку, залить ее тонким слоем цементно-песчаного раствора и оставить до полного застывания.
4. Расстелить фольгированную подложку блестящей стороной вверх.
5. Выложить нагревательные маты теплого пола и залить бетонной стяжкой.

В процессе схватывания раствор периодически надо увлажнять, чтоб не появились трещины. После окончательного застывания можно стелить финишное покрытие.

Видео: как сделать стяжку

Обустройство и утепление пола каркасника на свайном фундаменте не представляют каких-либо сложностей. Но при всей простоте выполнения, процесс требует от исполнителя внимательности и соблюдения всех технологических нюансов.
