Устройство водяного напольного отопления в квартирах не рекомендуется, поскольку существует вероятность протечки и затопления соседей снизу. Альтернативное решение — электрический тёплый пол (ЭТП) – гораздо безопаснее, дешевле и проще в монтаже. Этапы реализации:

Выбрать разновидность нагревательных элементов, соответствующих условиям эксплуатации (тип покрытия, высота «пирога», назначение).
Рассчитать необходимую мощность контуров подогрева.
Правильно смонтировать ЭТП.

Все работы можно выполнить самостоятельно, предварительно изучив наше руководство. Единственное исключение – присоединение к домовой электросети, которое лучше доверить мастеру.

Виды электрических ТП

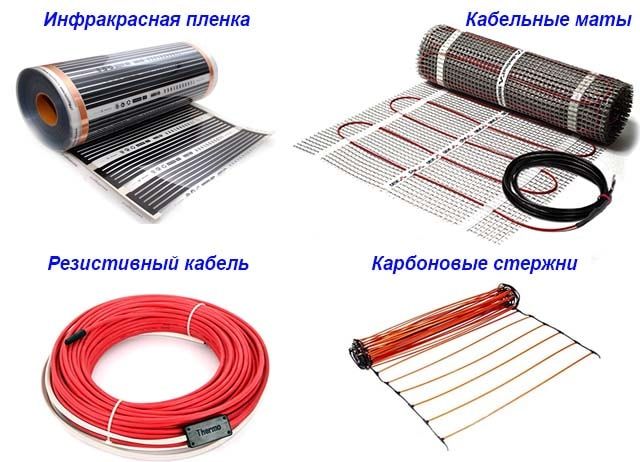

В специализированных интернет-магазинах и обычных строительных супермаркетах можно купить 4 разновидности электронагревателей для подогрева полов:

резистивные и саморегулирующиеся кабели;
кабельные маты;
тонкая полимерная пленка;
карбоновые стержни.

Справка. Изделия продаются в виде готового комплекта ЭТП фиксированной мощности. Для автоматического контроля температуры приобретается датчик с гофрированной трубкой, комнатный терморегулятор. Также понадобится силовой кабель с медными жилами – подключить греющий контур к электросети.

Каждый тип нагревателей применяется в определенных условиях, отличается характеристиками и способом монтажа. Поэтому рассмотрим все варианты по отдельности.

Особенности греющих кабелей

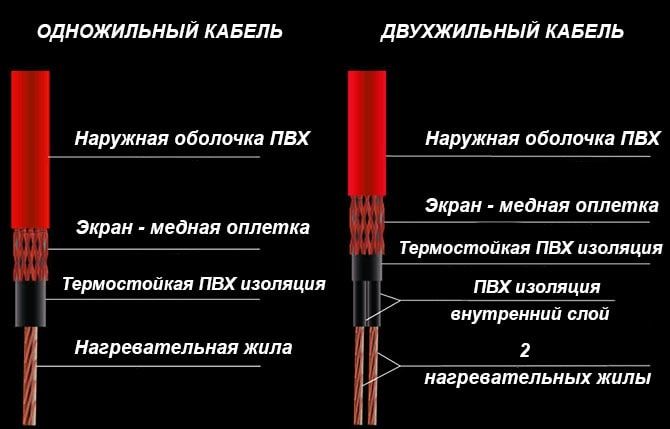

Гибкий проводник ЭТП сделан из следующих материалов (устройство показано ниже на схеме):

нагревательная жила (бывает 1 или 2);
внутренняя изоляция из термостойкого пластика типа FEP, TXLP или PVC;
экранирующий слой алюминиевой фольги либо медной оплетки;
внешняя оболочка из поливинилхлорида PVC;
дополнительная жила заземления.

Примечание. Экран служит барьером для электромагнитного излучения, выделяемого любым электрическим проводником под напряжением.

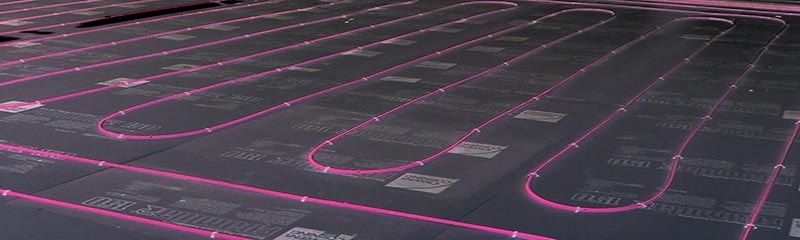

Одножильный кабель (иначе – нагревательная секция) заканчивается двумя присоединительными муфтами – холодными концами. Двухжильный тип подключается с одной стороны, что значительно упрощает монтажные работы.

На схеме условно не показана дополнительная заземляющая жила — она присутствует в любой кабельной продукции

Обычная резистивная секция греется за счет собственного сопротивления, подобранного из расчета удельной теплоотдачи 100…150 Вт/м² площади пола. Саморегулирующийся кабель функционирует иначе: между 2 токоведущими жилами заделана полупроводниковая матрица, изменяющая сопротивление в зависимости от нагрева. Цена подобных изделий соответствующая – от 10 у. е. за метр погонный.

Особенности кабельных греющих секций:

Проводник боится перегрева и требует отвода тепла по всей поверхности, критический температурный порог — 90 °C. Исключение – саморегулируемый кабель, способный уменьшать теплоотдачу при повышении температуры.
Готовый контур нельзя укорачивать и переставлять концевые муфты – сопротивление секции упадет, температура жил повысится. Сколько продержится внутренняя изоляция при экстремальном режиме – неизвестно.
Теплоотдачу с 1 м² можно регулировать, уменьшая либо увеличивая шаг раскладки проводников. Но надо понимать, что обогреваемая площадь тоже изменится, оптимальная мощность – 100 Вт/м².
Большинство кабелей рассчитано на «мокрый» монтаж — заливку цементно-песчаным раствором высотой 3 см над внешней оболочкой (минимум).
Секцию нагрева нельзя укладывать поверх теплоизоляции, как трубы водяных ТП. Материал станет отражать тепловой поток, кабель начнет перегреваться. Поэтому основание делается бетонным.

Примечание. Из всякого правила есть исключение. Некоторые бренды, например, Devi, изготавливают кабельные секции для «сухого» монтажа – под ламинат или паркет на деревянные полы.

Контуры из греющих кабелей без проблем работают во влажных помещениях – санузлах, душевых, кухнях. Нужно лишь подобрать регулятор высокой степени защиты плюс установить в квартире УЗО (ток срабатывания 30 мА), если раньше такого устройства не было.

Приведем список проверенных брендов, выпускающих качественные напольные электронагреватели:

Devi (производство Дания – Польша);
Nexans (Франция);
Shtoller (Германия);
Теплолюкс (Россия);
Profitherm (Польша).

Детальнее ознакомиться с электрическими системами подогрева полов вы можете на сайте компании Heating-Systems.

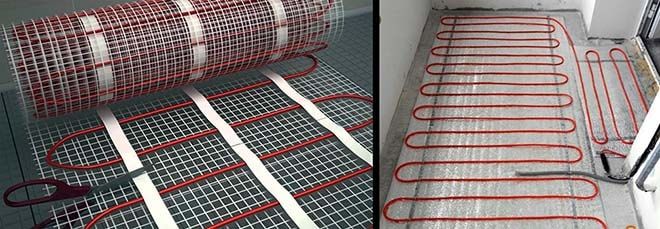

Кабельные маты

Нагреватели данного типа представляют собой тот же кабель, прикрепленный к прочной капроновой сетке шириной 0.5 м. Есть ряд конструктивных отличий:

меньший диаметр по сравнению с резистивными секциями – 3…3.5 мм;
фиксированное расстояние между петлями;
усиленная внешняя изоляция.

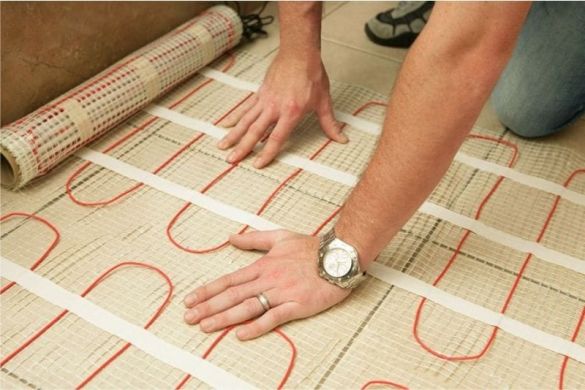

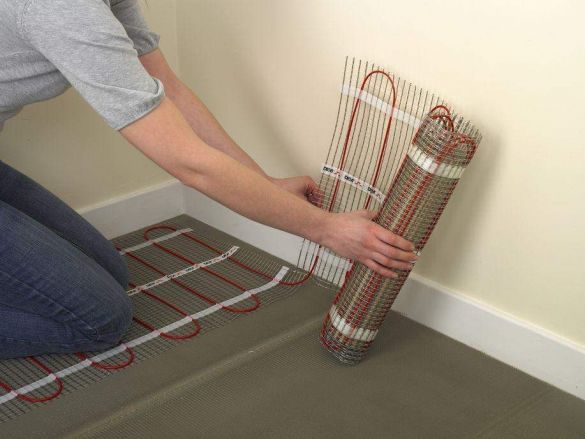

Постелить маты своими руками проще, нежели классический кабель. Греющие элементы интегрируются прямо под плитку, заливать сверху стяжку не придется. Наоборот, толстый монолитный слой ухудшит теплопередачу от нагревателей.

Когда нужно изменить направление раскладки, сетка мата просто разрезается ножницами

Важный момент. Сетку между петлями провода можно разрезать, чтобы раскладывать электрокабель веером либо делать разворот на 180° и раскатывать рулон в другом направлении.

Минусы кабельных матов:

стоимость электронагревателей выше сравнительно с классическими секциями;
нельзя настроить шаг раскладки под свои нужды;
с помощью матов не выйдет организовать полноценное отопление – не хватит удельной мощности на 1 м².

Пленочные теплые полы

Эта разновидность ТП изготавливается на основе из сверхтонкой (0.4 мм) полимерной пленки. На поверхность наносятся греющие углеродные дорожки, затем порываются сверху защитным слоем. Характеристики пленочного ЭТП:

теплоотдача с 1 метра квадратного – 130…230 Вт в зависимости от типа изделия;
ширина термопленки – 50, 80, 100 см;
температура плавления основы — 110…130 градусов;

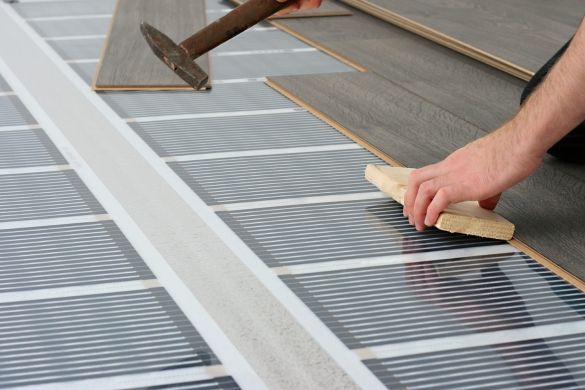

способ укладки – «сухой» монтаж прямо под напольное покрытие – линолеум, ламинат, ковролин, паркетную доску.

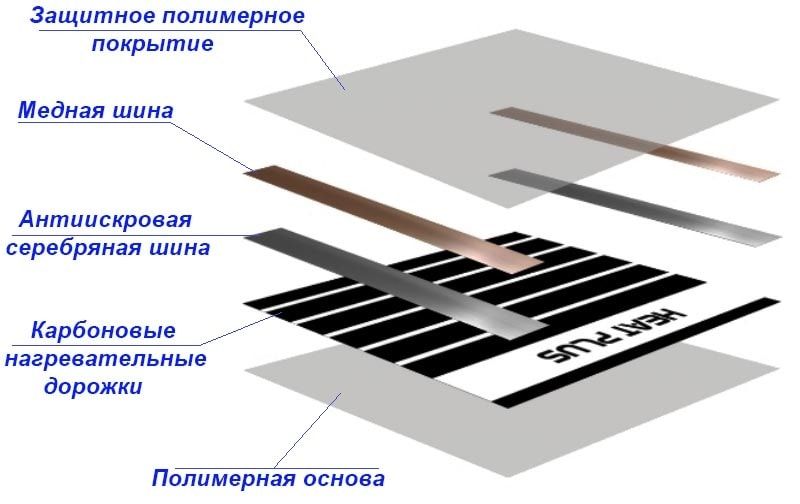

Устройство нагревательной карбоновой пленки

Производители называют пленку инфракрасной, поскольку карбоновые дорожки выделяют лучистое тепло. Другой вопрос, как инфракрасное излучение проникает в комнату сквозь ковер – это невозможно физически. Но наша задача не разрушать мифы, а объективно указать плюсы и минусы нагревателей.

Преимущества карбоновой пленки:

Материал тонкий, очень компактный.
ТП монтируется проще кабелей, положить и подключить пленку можно самостоятельно.
Полосы разрешается резать поперек, допустимый шаг указывает завод-изготовитель.
Приемлемая цена.

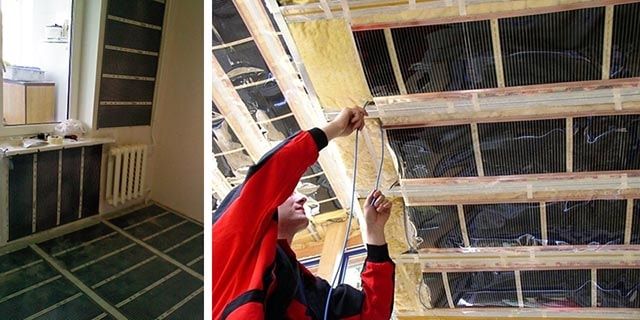

Из недостатков стоит отметить боязнь перегрева и ограниченную сферу применения – под плиточный клей либо стяжку инфракрасную пленку не уложишь. Причины – слабая адгезия к гладкой поверхности и взаимодействие с цементным раствором (последствия неизвестны).

Уточнение. В продаже появились новые виды саморегулируемых ЭТП, автоматически снижающих интенсивность нагрева в случае повышения рабочей температуры. Пример – пленка CALEO PLATINUM.

И последнее: из-за фиксированного размера неудобно раскладывать материал в узких помещениях. Пример: ширина коридора – 1300 мм, а нагревателя – 500, 800 и 1 м. Придется резать пленку кусками и вести к каждому отдельные провода питания.

Стержневые нагреватели

Конструкция элементов следующая: к двум параллельным линиям питания присоединены карбоновые греющие стержни. В результате получаем маты, закладываемые под стяжку либо кафель, только с функцией саморегуляции. Благодаря ей ЭТП не перегреваются.

Эффективность стержневых полов по сравнению с другими вариантами пока не подтверждена. Сам производитель указывает противоречивые технические параметры, которые мы приводим в таблице:

Примечание. Заметьте: теплоотдача 1 м. п. декларируется на уровне 116/138 Вт, а потребление энергии – всего 24 Вт на погонный метр. Хотя общеизвестно, что электронагреватели производят 0.98 кВт тепла, расходуя 1 кВт энергии.

По отзывам пользователей, стержневые ТП не слишком надежны. Перегорают отдельные элементы, контур продолжает работать, но участки пола становятся холодными. Домовладельцы также отмечают недостаточный нагрев поверхности. Изделия явно недоработаны.

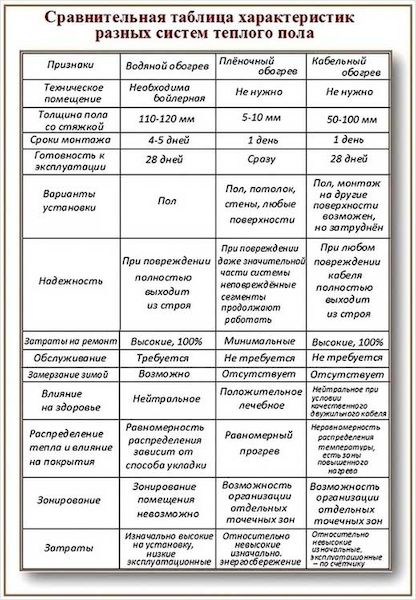

Какой теплый пол выбрать: плюсы и минусы инфракрасной, кабельной и водяной систем

«Обоснованно считаю, что батареи – прошлый век в частном домостроении. Зачем они нужны, если можно сделать теплый пол и наслаждаться жизнью»,– говорит участник FORUMHOUSE с ником Maikl8. И действительно, разные виды теплых полов в загородных домах используют все чаще. Чем они хороши, какие у них сильные стороны и чего от них ждать, рассмотрим в этой статье.

Содержание:

Водяной теплый пол: плюсы и минусы системы
Теплый пол электрический: разновидности кабельного электрического пола, их недостатки и преимущества
Инфракрасный теплый пол: пленочный и стержневой
Как выбрать теплый пол

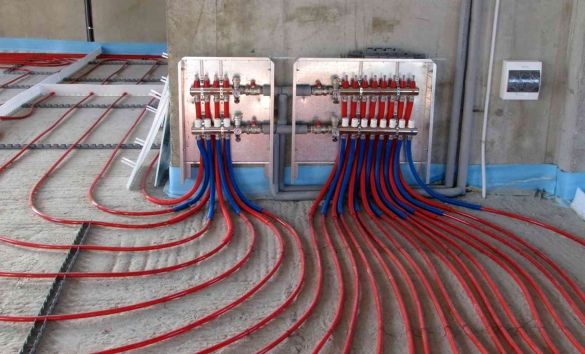

Водяной теплый пол

Водяной теплый пол – самая распространенная система для отопления индивидуального дома. Ее важная составляющая – трубы из полипропилена или металлопластика. Также в систему входят циркуляционный насос, коллектор-смеситель, и трехходовые клапаны (по числу водных контуров).

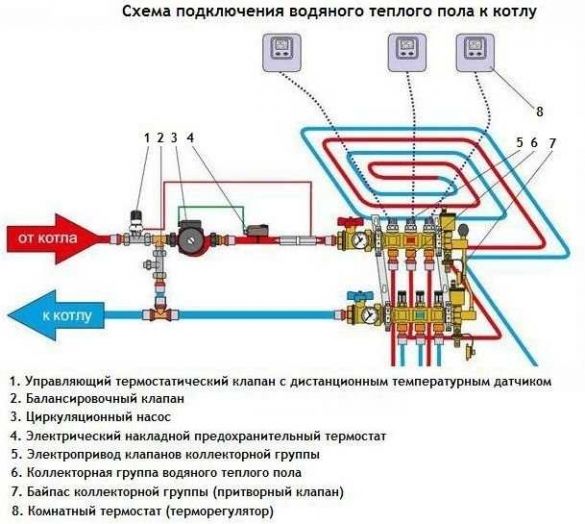

Вот как работает эта система: подогретая жидкость продвигается по нагревательному контуру и отдает свое тепло стяжке. Остывшая вода уходит в обратку, перетекает в котел, снова нагревается – цикл повторяется дальше. Ограничители, встроенные в систему, не позволяют нагреться полу выше заданной температуры.

Плюсы и минусы водяной системы теплого пола в частном доме

Недостатки

Преимущества

Сложный монтаж. Если в бетонную стяжку, нужно ждать минимум месяц до ее полного высыхания. Нужна бойлерная.

Совместима с разными видами напольных покрытий.

Первоначальные затраты обойдутся в несколько раз (3-5) дороже, чем у электрического пола.

Очень эффективная система. Температура циркулирующей жидкости 35-50 градусов, это сильно снижает затраты на отопление.

Когда это единственный способ отопления дома, нужны сложные расчеты.

Может быть единственной СО дома.

В случае протечки потребуется полный демонтаж покрытия и удаление стяжки.

Не генерирует электромагнитное поле.

С водяным теплым полом совместимы самые разные виды напольных покрытий, и на него можно стелить ковер.

Не сушит воздух в помещении.

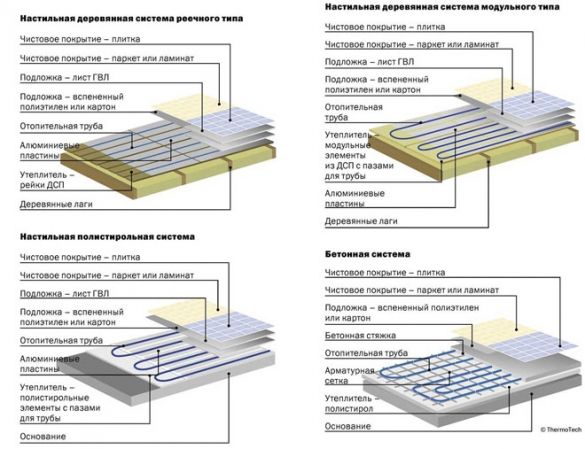

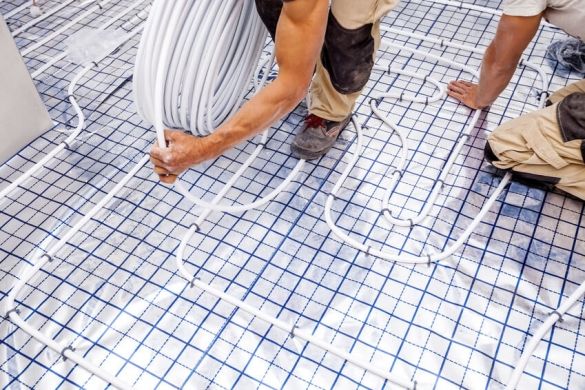

Водяные полы разделяют по виду монтажа: обычно трубы заливают в стяжку, но есть и настильные системы, деревянные или полистирольные.

Поверх лаг кладется доска 50 мм, в ней фрезеруются углубления для укладки туб, далее укладывается фольга с заходом в углубления (как гидроизоляция и для лучшего распределения тепла), укладываются металлопластиковые трубы. Все это закрывается досками (сосна 20 мм), доски покрываем полиуретановым лаком с двух сторон.

Каждый вид водяного теплого пола хорош в определенных условиях.

Легкая и быстропрогреваемая настильная система считается идеальным решением для щитовых домов.

Полистирольная система рекомендуется для деревянного пола.

Бетонную систему выбирают для капитальных, мощных построек. Она, как уже говорилось, дороже, но это – незаменимый элемент энергоэффективного дома.

Монтаж системы водяного теплого дело крайне ответственное: протечка будет означать ремонт чернового пола, покрытия и отделки.

Электрический теплый пол

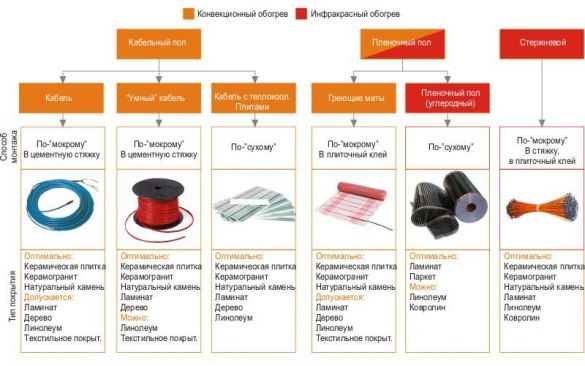

Электрические теплые полы разделяют на:

Кабельные. Нагревательный элемент в них– резистивный греющий кабель с токопроводящей жилой, защищенной оболочкой.
Нагревательные маты– кабель на сетчатой подложке.
Инфракрасные пленочные полы– пленка с углеродными полосами.
Инфракрасные стержневые. Нагревательный элемент– стержень из углерода.

Кабельный пол

Электрический кабельный пол обычно устаивают в городских квартирах и загородных домах, как часть комбинированной системы отопления. Он хорош там, где планируется минимальная стяжка, или плитка с клеем (поэтому его так часто устраивают на кухне или в санузлах).

Этот теплый пол в доме не годится для основного отопления, но он хорош, например, для отопления в межсезонье.

Кабель в пол – это не отопление, а догрев со всеми вытекающими.

В электрическом полу может использоваться резистивный или саморегулирующийся кабель. Резистивный может быть одножильным или двужильным (от этого зависит способ укладки теплого пола, двужильные гораздо удобнее), саморегулирующийся – только двужильным.

Разновидность

Преимущества

Недостатки

Одножильный резистивный кабель. Ненагреваемый конец подключают к регулятору температуры, «змейкой» под полом размещают основной кабель, протягивают второй ненагреваемый конец в начальное соединение и тоже подключают к терморегулятору.

Максимальная температура подогрева в несколько раз выше, чем у двухжильного.
Потребляет мало электричества.
Стоит недорого.

У резистивного кабеля равномерная теплоотдача на всех участках, возможен перегрев напольного покрытия под мебелью и выход системы из строя. Лучше, чтобы греющего кабеля под крупной мебелью не было – это придется предусмотреть при проектировании.

Двужильный резистивный кабель. Его достаточно подсоединить к терморегулятору одним концом. Это удобно для большой площади и сложной планировке дома.

Легко монтировать, можно проложить теплоканал высокой сложности. Напряжение, которое проходит через провод, не влияет на электромагнитные импульсы.

Саморегулирующий кабель (две токопроводящие жилы контактируют с матрицей, выполненной из специального полимерного материала).

В зависимости от температуры в помещении самостоятельно изменяет силу нагревания. Хорошо защищен от механического воздействия. Не может перегреться из-за особенностей конструкции. Долго служит, практически никогда не нуждается в ремонте. Совместим с любым покрытием и под любой мебелью. Можно выполнять контуры разной площади (и менее 1 кв.м). Легкий монтаж теплого пола.

Дорогой. Нужны специальные пускорегулирующие элементы. Обеспечивает комфортную температуру только на поверхности пола, не способен быстро прогреть комнату.

При устройстве пола из резистивного кабеля важно:

просчитать длину кабеля
обратить внимание на материал (латунь, нихром или медь). У них разные свойства и показатели электрического сопротивления
строго соблюдать допустимую дистанцию между греющими элементами, указанную производителем (обычно не более 12 см)
правильно выполнить расчеты – невозможно убрать или добавить часть провода на стадии монтирования

При подсчетах обычно ориентируются на следующие данные (на квадратный метр помещения):

Спальня – 100-150 Вт/кв.м;
Кухня, прихожая, коридор — 150 Вт/кв.м;
Санузел — 150 Вт/кв.м
Балкон -200 Вт/кв.м

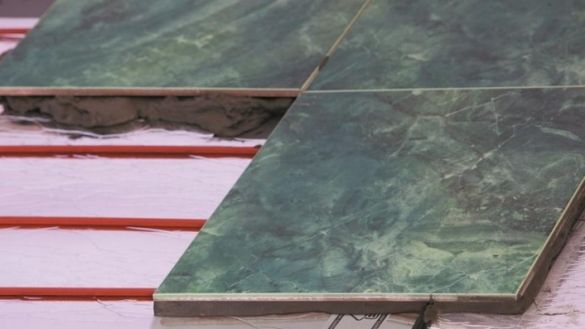

Теплый пол под плитку: нагревательные кабельные маты

Нагревательные кабельные маты– лучший теплый пол для укладки под плитку, потому что его можно укладывать прямо в слой (до 1 см) плиточного клея. С этой задачей справляются и тонкие кабели, но их ассортимент в продаже обычно ограничен.

Производители предпочитают наклеивать тонкие кабели на маты и продавать дороже.

Маты подходят для всех финишных покрытий. По сравнению с простым кабельным полом, они гораздо быстрее и проще монтируются – кабель уже закреплен на полимерной сетке, и ее нужно просто раскатать по полу. В матах используется и одножильный, и двужильный кабель, и при одинаковой мощности одножильные примерно на 15% дешевле. Так что разница только в цене и величине электромагнитного поля – у одножильных она гораздо сильнее. Если этот фактор важен, лучше переплатить и купить нагревательные маты из двужильного кабеля.

Минус только один, но большой – достаточно высокая стоимость.

Инфракрасные карбоновые полы

Инфракрасные полы состоят из нагревательных элементов, заполненных карбоновой смесью и закрепленных на основе из полипропилена. Под воздействием тока карбон выделяет тепловые волны длиной 8–14 мкм; волны проходят через напольное покрытие и прогревают именно предметы в комнате (воздух – только незначительно). В комнате, обогреваемой инфракрасным карбоновым полом, всегда очень комфортно– нет пересушенного воздуха, из-за которого мы так страдаем зимой.

Нагревает предметы: стол, лестницу, стены, в этом и весь смысл. Открываешь настежь окна, проветриваешь, а когда все закроешь – опять тепло. Потому что не только воздух теплый, а все вокруг.

Инфракрасные полы не боятся морозов: можно приехать в зимой в холодный загородный дом на выходные после недели адских минусов, включить систему и она будет нормально работать, и комфортная температура установится очень быстро (система входит в рабочий режим за 5-7 минут, но и остывает такой пол сразу же).

У пленочного и стержневого пола есть свои особенности.

Монтируется без мокрых процессов, на сухую ровную поверхность под финишное покрытие. Монтаж быстрый, с возможностью демонтировать систему и использовать еще раз.

Укладка выполняется в стяжку или слой плиточного клея (2 см) с обязательной термоизоляцией чернового основания. Для подложки покрытия не допускаются фольгированные материалы.

Не рекомендуется под ковролин, ковровую плитку, линолеум на войлоке – эти покрытия в несколько раз снижают эффективность обогрева. Паркет и массивную доску можно, если рабочая температура системы не выше 28 градусов.

Саморегулируемая система: если на участке под мебелью температура пола повышается, падает мощность потребления нагревательных элементов. И наоборот.

Допускается разрезать на части и размещать произвольно – это позволяет обогревать только какие-то локальные участки помещения: проходы, место, где играют дети и т.п.

Стержневой пол укладывают в любом помещении, можно ставить сверху габаритную мебель и оборудование.

Если какая-то секция сломается, пол будет работать в прежнем режиме – вы этого даже не заметите.

Благодаря схеме параллельного подключения система будет стабильно работать, даже если выйдет из строя несколько нагревательных элементов.

Нагревательные покрытия такого типа применяются для обогрева лестниц и крыльца в частных домах, для предотвращения образования льда.

Выводы

Каждый вид теплого пола хорош для своих задач. Если дом построен на УШП, то теплый пол может быть единственным способом обогрева, и очень эффективным. Для этого выбирают водяной теплый пол, а если дом не подключен к газу, и есть проблемы с твердым топливом – кабельный электрический. Пленочный пол выбирают для подогрева каких-то зон комфорта, лестниц, проходов.

На FORUMHOUSE вы найдете статью с рекомендациями по выбору теплого пола и подробнейшую статью о том, как устроен водяной теплый пол; любую информацию про электрический теплый пол и все тонкости самостоятельной укладки теплого пола. Исчерпывающая информация представлена в разделе FORUMHOUSE системы «Теплый пол».

Посмотрите видео, которое рассказывает о нюансах монтажа теплого пола.

Что, по-вашему, лучше, теплый пол или радиаторы?

Теплосветло

c 9:30 до 21:30, без выходных

Группа товаров

Теплый пол не греет?

Укажите контактные данные в форме обратной связи или позвоните по тел. 458-45-67 с 9:30 до 21:30

Подробней о ремонтах — в разделе Ремонт теплого пола.

Расчет теплого пола

Воспользуйтесь умным калькулятором теплого пола для выбора компонентов и расчета стоимости системы обогрева прямо на сайте!

Или просто позвоните по тел. в Петербурге
458-45-67 (c 9:30 до 21:30 ) .

Советы по ремонту

Для чего нужен теплый пол

В современных домах в качестве напольных покрытий широко применяются кафельная плитка, камень, керамогранит. Эти материалы удобно мыть, они долговечны и отлично выглядят. В то же время овни холодны, что конечно ощущается в нашем суровом климате, по ним не комфортно ходить босиком, да и опасно, когда на подобном холодном полу играют дети.

Теплый пол нужен не только для комфортного подогрева холодных от природы напольных покрытий — в некоторых случаях он используется и для отопления помещения. Более того, у применения электрических греющих кабелей есть еще множество преимуществ.

Ведь теплый пол:

создает ровное и мягкое тепло в помещении
не нарушает естественную влажность и не сушит воздух
не занимает места, поэтому вписывается в любой интерьер и позволяет избавиться от лишних радиаторов и батарей
экономичней и комфортней конвективных радиаторных систем отопления

Относительно водяных систем подогрева полов электрические теплые полы имеют следующие преимущества:

кабели можно устанавливать прямо под плитку, т.е. непосредственно в плиточный клей, практически не поднимая пол, поэтому если вы ищете тонкий теплый пол под плитку, это решение вам отлично подойдет
более быстрый, легкий и недорогой монтаж
кабели не протекают и не засоряются
не требуется установка дополнительных насосов и фильтров
нет зависимости от наличия горячей воды, ее температуры, давления; надежный термостат автоматически поддерживает выставленную температуру
не требует обслуживания, срок службы десятки лет

Как устроен теплый пол

В основе работы электрического теплого пола — использовании принципов выделения тепла проводником тока (нагревательного кабеля) и излучения тепла нагретой поверхностью пола.
В конструкцию пола монтируется специальный двужильный нагревательный кабель (например Easy Cable, работой которого управляет терморегулятор. В результате пол превращается в теплую поверхность, по которой можно не только с удовольствием ходить босиком, но и полностью отапливать с ее помощью все помещение.

На бетонные плиты пола (или старое покрытие) при необходимости укладывается теплоизоляция. Сверху на крепежную сетку или посредством специальной монтажной ленты устанавливается нагревательный кабель и, как правило, датчик температуры пола (если не используется терморегулятор со встроенным датчиком температуры). Термостат с датчиком температуры воздуха рекомендуется ставить в случаях, когда теплый пол делается больше для отопления помещения, чем просто для поддержания комфортной температуры пола.

Далее греющий кабель заливается бетоном (стяжка толщиной 2 — 8 см.), на который затем можно укладывать различные напольные покрытия. Чем больше стяжка, тем выше инертность системы, она дольше нагревается и дольше остывает, что можно использовать если есть экономичный ночной тариф за электроэнергию.

Мощность, закладываемая для подогрева пола, зависит от многих параметров: от типа помещения, теплопотерь. Как правило она находится в диапазоне от 80 до 150 Ватт/м.кв.

Если нет возможности сколько-нибудь значительно поднять пол, то существует специальный маломощный тонкий двужильный кабель Warm Tiles, который можно монтировать непосредственно в плиточный клей.

Такой же кабель, с фиксированным шагом укрепленный на сетке шириной 0,5 м, называют греющим матом. Его монтаж проще и быстрее, чем монтаж греющего кабеля. При этом нужно учитывать, что маты не смогут огибать некоторые сложные поверхности подобно греющим кабелем, закрепить которые можно любым образом, необходимым для конкретного помещения со сложной конфигурацией укладки. Удельная мощность мата составляет около 130 Вт/м.кв.

Отопление

Греющие кабели можно использовать и в качестве основной системы отопления помещения. Системы комфортного подогрева полов и отопления с помощью греющих кабелей выполняются по одинаковой схеме и отличаются лишь закладываемой удельной мощностью (Вт/м). Если при расчете комфортного подогрева важен только размер подогреваемой площади, то, рассчитывая систему отопления, необходимо учитывать всю площадь помещения и его теплопотери. Датчик температуры в этом случае обычно встроен в термостат или монтируется на стену и измеряет температуру воздуха.

Экономична ли такая система

Терморегулятор дает возможность поддерживать в помещении необходимую вам температуру. Таким образом, система учитывает все источники тепла: центральное отопление, конвекторы и даже на весеннее солнце и присутствие большого количества людей в комнате она прореагирует, уменьшив подаваемую мощность и экономя деньги. Если вы посещаете свой загородный коттедж или дачу по выходным, то программируемый термостат будет 5 дней поддерживать минимальную температуру, а к вашему приезду доберет необходимое тепло. Терморегулятор может включать свой нагрев ночью, когда тариф на электричество меньше, а днем пол будет отдавать накопленное за ночь тепло.

При отоплении дома с помощью электрического кабеля можно за год существенно сэкономить по сравнению с обогревом посредством котлов (для которых необходимо специальное помещение), работающих на жидком топливе, угле и даже на газе. Безопасно и никаких запахов, протечек и прочих неудобств!

Если вас привлекают уют и комфорт (а мы уверены, что это так, раз вы прочитали эту статью!), предлагаем вам купить теплые полы в нашем интернет-магазине.
