Как сделать смотровую яму своими руками

Как сделать смотровую яму в гараже?

Содержание статьи

Для того чтобы получить возможность ремонтировать и осматривать ходовую часть автомобиля, а также его днище, в гараже обязательно стоит обустроить смотровую яму. Разумеется, прежде чем приступать к выемке грунта, следует позаботиться о составлении ее проекта, правильно рассчитав размеры и глубину. Сама технология устройства ямы для гаража также имеет некоторые свои особенности.

Какие материалы понадобятся?

В первую очередь, разумеется, нужно приобрести все необходимые материалы.

Материалы	Параметры	Назначение
Цемент	ПЦ марки 400	Заливка пола и стен
Щебень	Заливка пола и стен
Песок	Просеянный, крупный	Заливка пола и стен
Сетка металлическая	С ячейкой 100*100мм, толщиной 5мм	Армирование стен и пола
Уголок	Стальной, с шириной полки 70мм	Сварка закладной рамы, предназначенной для укрепления стенок ямы сверху по периметру
Прут	Стальной 5-6мм	Сварка анкеров усов для закладной рамы
Рубероид или полиэтиленовая пленка	Гидроизоляция ямы
Глина	Без органических включений	Гидроизоляция ямы

Как составить проект?

Для того чтобы сделать удобную и безопасную смотровую яму своими руками, прежде всего нужно определиться с ее размерами. Стандартная ее ширина обычно составляет 70 — 80см. Наиболее подходящий размер выбирают, руководствуясь особенностями ходовой части самого автомобиля. Важно, чтобы от стенок ямы до его колес оставалось хотя бы по 15см пространства.

Длина ямы также определяется длиной автомобиля. Обычно данный показатель составляет не менее 2м. Однако лучше всего, если яма будет длиннее машины хотя бы на метр. Глубину определяют с учетом собственного роста. От головы стоящего в яме человека до днища автомобиля должно оставаться расстояние хотя бы в 15-20см.

Разумеется, дополнительно нужно будет оставить место на припуски. Толщина стен ямы обычно составляет 20см. То есть на припуск нужно оставить 40см. Толщина пола – 20-25см.

Совет: В стенах ямы обязательно стоит сделать специальные ниши, предназначенные для хранения запчастей от автомобиля и инструментов. Лестницу для спуска в яму можно использовать приставную.

Земляные работы

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Итак, как же сделать смотровую яму в гараже? Начинают работу с выполнения разметки. Далее приступают собственно к выемке грунта. Часть его нужно будет оставить в гараже. Он пригодится для обратной засыпки стенок по окончании их заливки. После того как яма будет выкопана, ее пол тщательно выравнивают и засыпают слоем щебня с трамбовкой.

Заливка стен и пола

Заливается смотровая яма в гараже в несколько этапов:

• На щебень насыпается слой песка в 5см.
• Далее на пол нужно положить рубероид с нахлестом на стены в 15см.
• Заливают рубероид тонким слоем бетона.
• После его схватывания укладывают металлическую армирующую сетку.
• Заливают все цементной смесью. Толщина бетонного слоя на полу не должна быть меньше 6см.
• После того как смесь на полу хорошо схватится, стенки ямы обмазывают глиной и обтягивают рубероидом или пленкой.

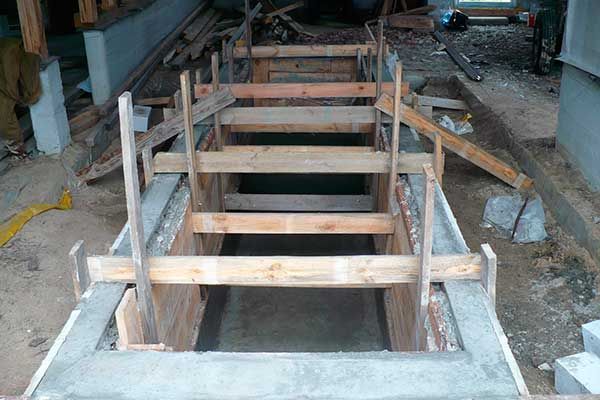

• Далее устанавливают съемную опалубку. При ее сборке нужно предусмотреть места под ниши для инструментов.
• Цементный раствор в опалубку заливают слоями по 30-40см с трамбовкой штыковой лопатой.
• В каждый такой слой нужно будет устанавливать полоску металлической сетки. Если поставить ее сразу по всей высоте стен, она будет мешать закладывать и трамбовать смесь.

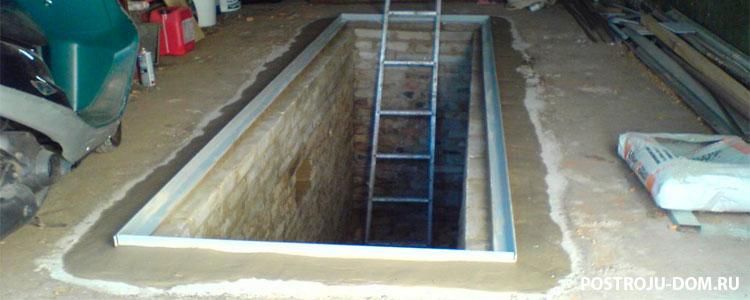

После того как стенки будут полностью вылиты, поверх нужно будет установить закладную раму. В качестве крепежей анкеров в этом случае используются пруты длиной в 50см.

Важно: Раму нужно ставить таким образом, чтобы по краю стенок получился бортик из полки уголка. Таким образом устраивается страховочный поребрик, препятствующий попаданию колес автомобиля в яму. Впоследствии он будет служить еще и «обоймой» для дощатого настила.

После схватывания бетона выполняют обратную засыпку стен. Грунт нужно тщательно утрамбовать, присыпать щебнем и подбетонировать вровень с полом. На заключительном этапе яма накрывается дощатым настилом. Лучше всего сбить щит из досок, установить его на петли и приделать ручку, удобной конструкции. Далее в яму проводят провода для освещения (в гофротрубах), устанавливают розетку в герметичном корпусе и вешают лампочку.

После прохождения этого этапа работу можно считать завершенной. Как видите, сделать смотровую яму в гараже совершенно несложно.

Видео по теме:

Яма в гараже своими руками — варианты смотровой ямы для гаража и советы как лучше ее сделать на фото и видео!

Каждый автовладелец знает, насколько полезна и необходима яма в гараже. Благодаря ей можно делать диагностику ходовой части авто, днища, да и вообще просто поменять масло. Поэтому при строительстве гаража нужно в первую очередь позаботиться о её наличии.

Делается она в самом начале возведения помещения, либо же после того, как собран короб. В данной статье мы расскажем, как сделать яму в гараже своими руками.

Размеры и чертежи

В первую очередь надо нарисовать чертёж гаража с учётом самой ямы. Это очень важно при строительстве. Делается всё из расчёта габаритов человека (роста, ширины) и самого автомобиля (расстояние между колёсами).

Также стоит учитывать, что Вам в ней придётся находится, а это означает, что ничего не должно сковывать Ваши действия.

В среднем размеры смотровой ямы в гараже, следующие:

• Ширина – 70-80 см
• Высота – 180 см
• Длина – 2 м

Но, как уже было сказано ранее, эти показатели подбираются индивидуально. Следите за высотой ямы, Вы в ней должны находится в полный рост. От макушки головы до днища авто необходимое расстояние – 20-25 см.

Выкапывание ямы

Когда все чертежи готовы и подобраны размеры, пришло время выкапывать яму

Только теперь учитывайте 1 факт, что к размерам надо будет прибавить 10-15 см. Это место необходимо для материала, из которого мы будем возводить стены (бетон, кирпич, металл, дерево):

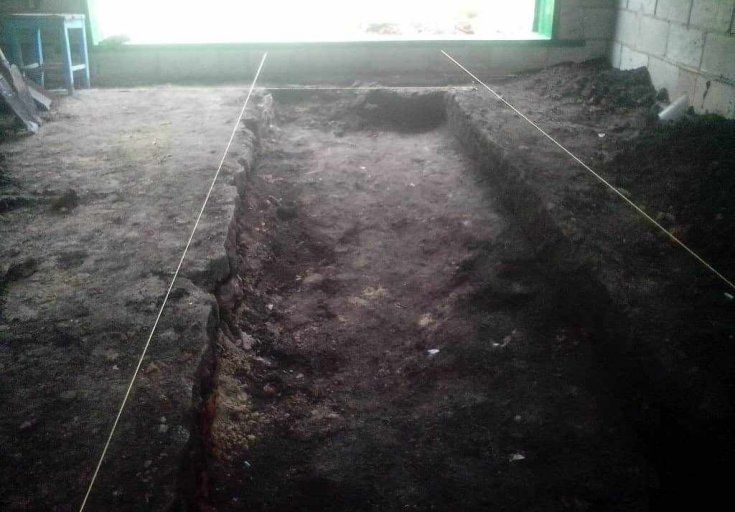

• Для начала надо разметить площадь, где будут проводиться работы. Поэтому берём колышки и вбиваем их по углам.
• Начинаем выкапывать яму. Стены должны иметь наклон, чтобы не произошло обвала.
• Землю всю не вывозите, она пригодится для засыпания расстояния, между стеной и землёй и для выравнивания полов.
• По окончанию, пол в котловане необходимо утрамбовать и сделать ровными. Для этих целей подойдёт трамбовка.

Выкапывание ямы в гараже своими руками может доставить много хлопот, особенно если земля хорошо притоптана. Так что будьте готовы.

Заливка

Проведя все подготовочные работы, можно приступать к возведению стен и заливке полов. Приготовьте заранее такие материалы, как:

• ОСБ плиту
• Доски
• Бетономешалку
• Мастерки и правила
• Уровень
• Армирующую сетку

Строим смотровую яму в гараже своими руками

Автолюбители «со стажем», которые самостоятельно занимаются починкой своей машины, знают, насколько необходимо иметь в собственном гараже смотровую яму. Это нехитрое углубление в полу позволяет осматривать и, по необходимости, ремонтировать нижнюю часть автомобиля, выхлопную трубу, глушитель, коробку передач, двигатель и другие труднодоступные места. Если есть яма, не нужно платить за несложную процедуру замены масла в автосервисе.
Однако, существование в гараже такого сооружения неизбежно приводит к появлению повышенной влажности. Поэтому, если размеры помещения позволяют, рекомендуется делать его в стороне от места, на котором обычно стоит автомобиль. Иначе скапливающиеся над ямой водяные пары будут конденсироваться на днище автомобиля и приведут к его быстрой коррозии.
Идеально, когда о строительстве смотровой ямы задумываются до постройки гаража. Но в уже существующем гараже оборудовать её можно, хотя придётся столкнуться с рядом ограничений. Сделать эту работу своими руками не так уж сложно, главное, знать как! При выполнении работ желательно изучить строительные нормативы и точно соблюдать строительные технологии. Тогда результаты труда будут радовать владельца долгие годы и удастся избежать печальных последствий.

Шаг первый: определение габаритов

Работы по обустройству смотровой ямы для гаража начинают с её проектирования и расчёта габаритов. Результаты этих работ имеет смысл зафиксировать на бумаге в виде плана гаража и чертежа ямы. Необходимо хорошо продумать, где она будет расположена, как будет въезжать в гараж машина. Требуемые размеры смотровой ямы зависят от ширины и длины автомобиля, размера гаража, а также роста владельца. Важно правильно сделать расчёты, иначе допущенные ошибки обойдутся потом слишком дорого.

Ширину ямы выбирают так, чтобы она была сантиметров на 20 меньше расстояния между колёсами машины, но достаточной, чтобы человеку внутри было просторно работать. При этом, не стоит жёстко ориентироваться на размеры конкретного «железного коня», ведь владелец может со временем купить себе другой автомобиль.

Стандартной является ширина 75–80 см. Если яма нужна одновременно для легковой и грузовой машины, то итоговую ширину усредняют, несмотря на то, что легковой машине будет заезжать сложнее;

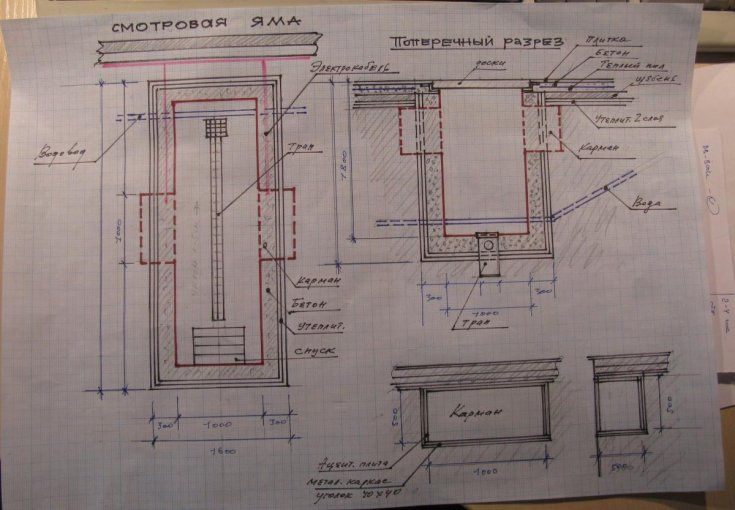

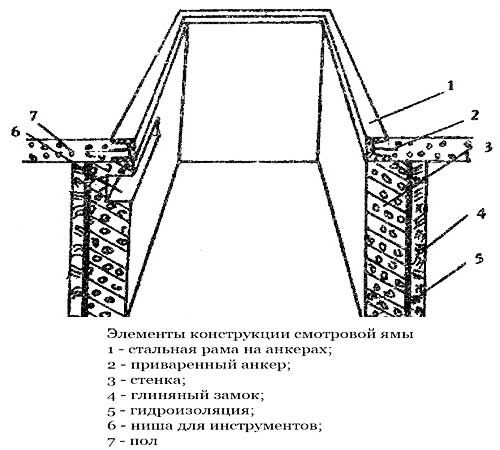

Разрез ямы, на котором видно ее устройство

Длина сооружения определяется из личных предпочтений владельца и размеров гаража. Минимальное её значение равно длине автомобиля + 1 метр. Менее 2 м длиной делать яму не имеет смысла. Следует также учесть место для ступенек или приставной лестницы;

Глубина ямы должна быть такой, чтобы хозяин автомобиля, работая в ней, мог свободно дотянуться до любого механизма, не нагибаясь и не стоя на цыпочках. Хотя лучше выкопать яму чуть глубже необходимого, чем наоборот. Лишние сантиметры можно убрать за счет толщины пола. Оптимальная глубина равна росту владельца + 15–20 см.

К полученным размерам следует прибавить необходимые припуски с каждой стороны для последующих работ по отделке, гидроизоляции и утеплению. Размеры припусков для стен из кирпича — 12 см, для бетона — по 20 см с каждой стороны. Припуск на пол составляет 20 см. Если предполагается гидроизоляция или утепление ямы, припуски необходимо увеличить.

Если уровень грунтовых вод выше 2,5 м, то яма будет затоплена

Обязательно нужно выяснить, как глубоко располагаются грунтовые воды в почве. Эта информация указывается в отчёте о проведении исследований перед строительством гаража. Уровень залегания грунтовых вод на местности, где располагается гараж, играет очень важную роль. Если он выше 2,5 м, то в уже построенном гараже делать смотровую яму нельзя, т. к. она будет затоплена. В строящемся гараже придется сделать дренажную систему, отводящую излишки воды в канализацию. Если грунтовые воды лежат глубже, никаких противопоказаний к строительству нет.

В нишах можно расположить необходимый для ремонта инструмент

Удобно, когда в стенках смотровой ямы сделаны небольшие ниши. Там обычно располагают необходимый для ремонта автомобиля инструмент. Места под ниши, их размеры следует обдумать заранее и начертить на плане. Глубину ниш обычно делают 15–20 см, длина и ширина определяются по усмотрению хозяина.

Шаг второй: планирование и выполнение этапов строительства

После работ «на бумаге» приходит очередь работ «на местности». Этапы строительства смотровой ямы следующие:

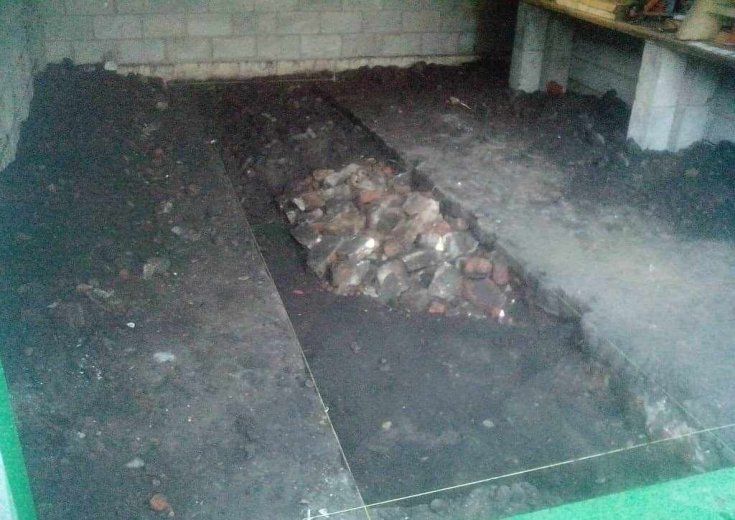

1. Разметка. На отведённом под яму месте гаража мелом или маркером наносят разметку с учётом рассчитанных припусков, после чего демонтируют существующий пол. Не рекомендуется делать смотровую яму близко к стене гаража. Расстояние до стены должно быть не менее 1 м;
2. Подготовка котлована. Несомненно, это самый трудный этап, но для его выполнения можно нанять рабочих. Вынуть придется около 8–9 кубометров земли. Длительность процесса зависит как от возможностей рабочего, так и от свойств грунта. Копать нужно штыковой лопатой, иногда киркой, начиная с дальнего конца будущей ямы. Могут потребоваться распорки из досок, чтобы грунт со стен не осыпался.

Рыхлая земля занимает на 20–25% больше пространства, поэтому это нужно учесть при её вывозе.

Часть земли необходимо оставить для засыпки пазух. Внутри выкопанного котлована получившиеся стены и пол нужно выровнять ручной трамбовкой как можно тщательнее.После того как поверхности готовы, дно засыпают слоем гравия толщиной 10 см, хорошо утрамбовывают. Сверху насыпают 5 см песка, затем снова утрамбовывают. Если грунт влажный, то для гидроизоляции насыпают 5 см глины, закрывают таким же слоем гравия. Поверхность застилают полиэтиленовой пленкой, после чего армируют металлической сеткой;
Стены и пол смотровой ямы своими руками. Подготовленное таким образом дно котлована заливают слоем бетонного раствора толщиной 7–8 см, оставляют сохнуть на несколько дней. После застывания бетона можно переходить к армированию стен сеткой.Для заливки стен бетонной смесью необходима опалубка, которую обычно делают из листов ОСП. Потом из них можно изготовить полки под инструменты. Опалубку устанавливают ярусами по 30–40 см, соединяя элементы распорками. Одновременно с этим укладывают двумя слоями металлическую сетку. Кроме того, используют закладные детали, которые прочно фиксируются в бетоне. Особое внимание стоит уделить армированию мест под ниши.

Пространство между опалубкой и краями котлована заливают раствором.В последний слой бетона закладывают металлический уголок, выступающий над поверхностью на 10 см. Такая окантовка нужна, чтобы, въезжая в гараж, видеть, где находится яма.Впоследствии на него укладываются доски, закрывающие смотровую яму.

Опалубку снимают через 2 недели после заливки стен, после чего дают бетону затвердеть ещё на протяжении месяца. Только так может быть гарантирована прочность стен.Когда бетон застынет, переходят к обратной засыпке грунта, а затем к внутренней отделке смотровой ямы. Обратную засыпку пазух проводят глиной или суглинком, которые хорошо защищают яму от проникновения воды. Насыпают слой за слоем по 15–20 см, хорошо утрамбовывают. Вместо глины можно использовать исходный грунт, но его нужно особенно тщательно утрамбовывать. Для финишной отделки стен и пола в последнее время используют керамическую плитку. Другой вариант — оштукатурить стены белой гипсовой штукатуркой.

Шаг третий: гидроизоляция и утепление

Описанная выше процедура подготовки котлована применима, когда гараж находится в местности с достаточно сухим грунтом. Если почва влажная, то существует риск подтопления и постоянной сырости внутри ямы. В такой ситуации нужны дополнительные меры гидроизоляции дна сооружения.

Для этого перед заливкой бетона на пол укладывают слои специальных материалов, препятствующих проникновению влаги. Края куска материала должны по краям заходить на стены на 15–20 см.

Чаще всего используются:

• Материалы, основу которых составляет битум (долговечны, недороги, просты в укладке);
• Полимерные мембраны (прочны, долговечны, хорошо совместимы с другими материалами);
• Проникающая гидроизоляция (высокая степень защиты от влаги, устойчива к колебаниям температуры);
• Жидкая резина (очень высокая степень защиты, но обрабатываемая поверхность не должна иметь повреждений).

Для дополнительной защиты от влаги бетонный раствор готовят с использованием специальных добавок.

Чтобы не замёрзнуть, ремонтируя автомобиль зимой, смотровую яму лучше утеплить. Так можно дополнительно сэкономить на электроэнергии, расходуемой на отопление гаража. Утепление должно быть предусмотрено еще на этапе определения габаритов котлована. Среди современных утеплителей лучшим считается пенополистирол. Он обладает следующими свойствами:

• Не гниёт;
• Не горит;
• Не пропускает влагу;
• Хорошо крепится к бетонным поверхностям с помощью клея;
• Дёшево стоит;
• Безопасен для здоровья.

Для стен обычно рекомендуют использовать пенополистирол марки ПСБ-С-25, для пола — ПСБ-С-35. Материал укладывают слоем толщиной 50 мм. Для фиксации используют клей на цементной основе или крепление на «парашюты».

Шаг четвертый: дополнительное обустройство

Для того чтобы внутри смотровой ямы было комфортно трудиться, нужно выполнить ряд дополнительных работ:

Для осмотра автомобиля необходимо достаточное освещение

1. Освещение. Естественно, необходимо достаточное количество света, чтобы проводить осмотр автомобиля. Для этого можно использовать либо переносной светильник, либо проложить провода внутри стены и установить стационарный осветительный прибор. Рекомендуемое напряжение для смотровой ямы не должно превышать 36 В. Если все же используется стандартное напряжение 220 В, электрические провода нужно укладывать в гибкий шланг из стали. Розетки и выключатели следует выбирать во влагозащищённом исполнении УР5 Х по ГОСТ 17677-82Е и ГОСТ 14254-80;
2. На фото настил из крепких досок сверху предотвратит падение в яму

Перекрытие. Настил из крепких досок сверху смотровой ямы предохранит владельца гаража от падения в неё, а днище автомобиля от конденсата. Оптимальная толщина досок — 40 мм. По сравнению с более тонкими, такие доски не треснут, если на них случайно наедет автомобиль. Из них можно соорудить несколько удобных щитов. Не стоит только делать их слишком тяжёлыми;

1. Вентиляция. Несмотря на все меры защиты от влаги, воздух в смотровой яме может быть сырым и затхлым, поэтому нелишним будет оборудовать вентиляцию. Для этого под землёй прокладывается гибкий воздуховод, который выводится на 20–25 см выше поверхности земли. От засорения воздуховод можно защитить специальной крышечкой;

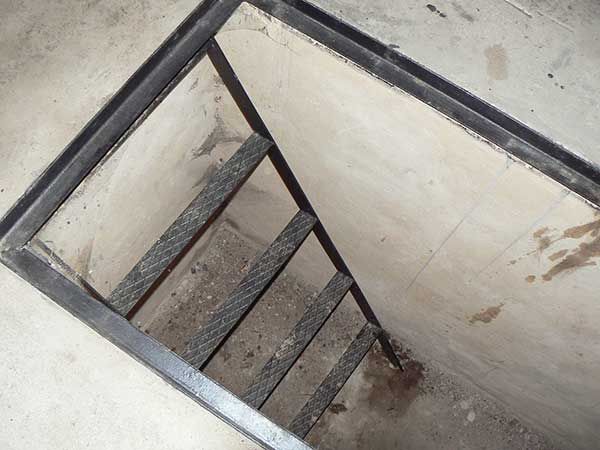

2. Металлическая лестница более компактна

   Лестница. Чтобы внутрь было удобно спускаться, необходимо сделать прочную лестницу сбоку. Обычно её выкладывают из кирпича или бетона, либо сваривают из металлических труб или бруса. Второй вариант более компактен, подойдёт наилучшим образом, если длина ямы небольшая;

3. Упоры для автомобиля. Даже если гараж не находится на видимом уклоне, установить упоры под колеса необходимо. Это вопрос безопасности;
4. Инструмент. В нишах смотровой ямы желательно разместить наборы гаечных ключей, растворители, ветошь, ёмкость для смены моторного масла, а также другие инструменты и приспособления. Пусть всё будет под рукой в нужный момент.

   Нелишним будет наличие огнетушителя, ведь придётся работать с горючими веществами.

   Важные детали при обустройстве смотровой ямы

   Выполняя работы по обустройству смотровой ямы для гаража, нельзя забывать о мерах собственной безопасности:

   1. Проводя земляные работы в слабых, неустойчивых грунтах, начиная с глубины 1 м, устанавливайте распорки и укрепления из досок. То, что грунт осыпается, обычно становится видно сразу;
   2. Используйте средства защиты: перчатки, рукавицы, прочные ботинки, защитные очки, особенно при работе с болгаркой или перфоратором;
   3. Работайте вдвоём с помощником. Это намного легче, быстрее и безопаснее.

   Такие правила помогут справиться с работой без ущерба Вашему здоровью.

   Видео

   Посмотрите видео о строительстве смотровой ямы в гараже своими руками.


   Помните, решить, обустраивать смотровую яму в гараже или нет, желательно еще до начала строительства гаража. Это позволит выполнить все необходимые рекомендации по обустройству гидроизоляции и дренажным работам. Построенная по всем правилам смотровая яма сохранить автомобиль от нежелательного влияния влаги.

   Какие размеры вашей ямы сколько пошло кирпича расходного материала подробнее.
