Самодельная печь из металла, сделанная своими руками.

Всем привет! Вот сделал себе печь для отопления гаража, по типу буржуйки, но конструкцию немного усовершенствовал.

Материалы:

• баллон пропановый 50 литровый;
• лист 3-ка размером 50 х 190 см;
• листик нержавейки 1 мм размером 60 х 30 см;
• труба 108-я — 50 см;
• дверца и колосники чугунные.

На фото, показан процесс изготовления самодельной печки.

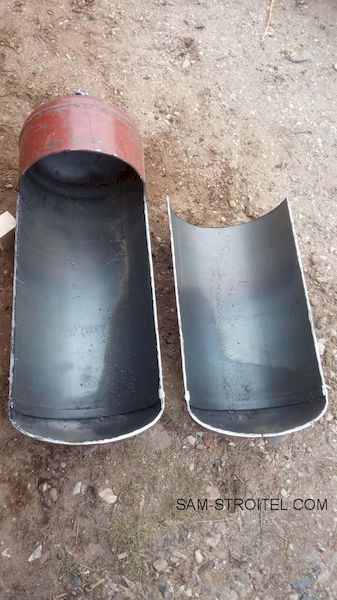

Основа — баллон из под пропана на 50 литров. Толщина стенки у него 3 мм, значит и для боковых стенок тоже купил лист 3 мм. Дверка и колосники — покупные чугунные.

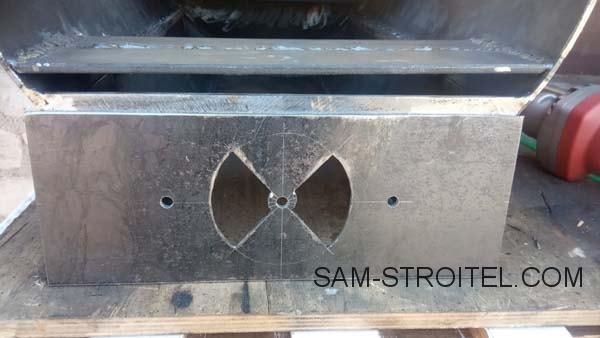

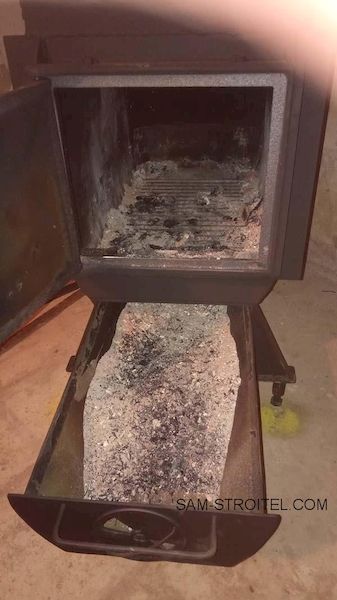

Для более лёгкой очистки от пепла, сварил под колосники ящичек, в передней стенке которого сделал регулировку подачи воздуха.

Топливо для печки — дрова, обрезки досок и прочих столярно-плотничьих изделий. Для того чтобы не работать печником, сделал регулировку подсасываемого воздуха, а чтобы тепло понапрасну в трубу не улетало сделал на выходе из печи шибер, только не плотный, а с небольшой щелью по периметру заслонки.

Шибер, со щелочкой по периметру, чтобы не угореть.

Ещё одной причиной выбора толщины металла 3-ки — изначально думал сделать печку «мобильной», типа попеременной установки сверху или снизу в подвале. Однако первые дни эксплуатации показали несостоятельность этой идеи. Для более полной отдачи тепла над камерой горения сделал два канала теплоотдачи, а для их чистки во фронтальной стенке выше дверцы сделал лючок.

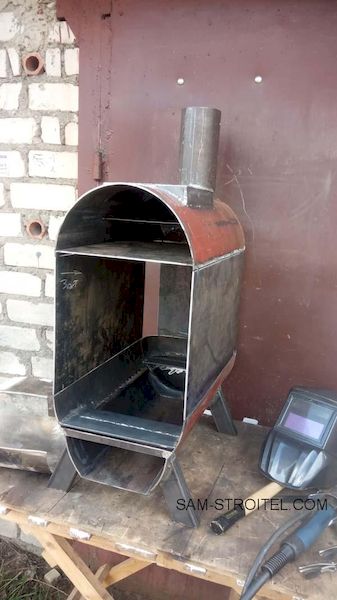

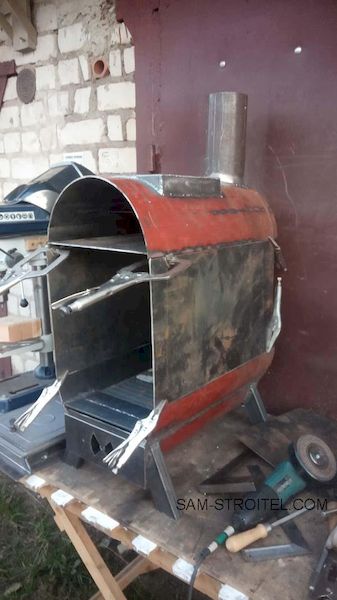

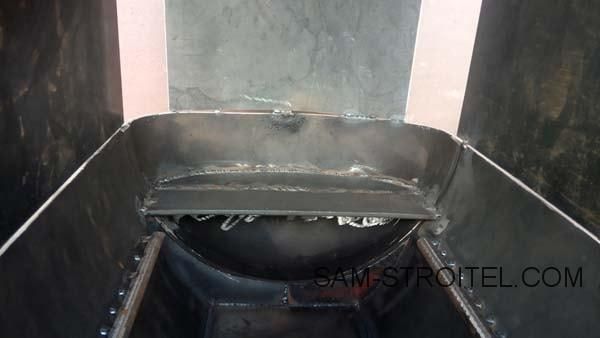

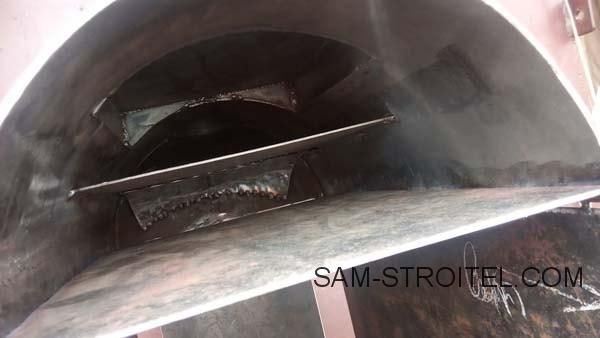

Видны каналы теплоотдачи, ещё не приварил переднюю стенку. Вдалеке видно усиление из нержи для верха задней стенки.

Ещё посоветовали сделать для более полного сгорания (или для дожига пиролизных газов) эжекторы подачи воздуха в нижний канал теплоотдачи. Задумка такая — что воздух туда засасывается, смешивается с дымом и от высокой температуры стенок воспламеняется и сгорает.

Честно скажу — не знаю насколько эта идея рабочая, пламя спички отклоняется в сторону входа воздуха, значит воздух туда при горении печки попадает, только что потом с ним происходит — для меня тайна, увы.

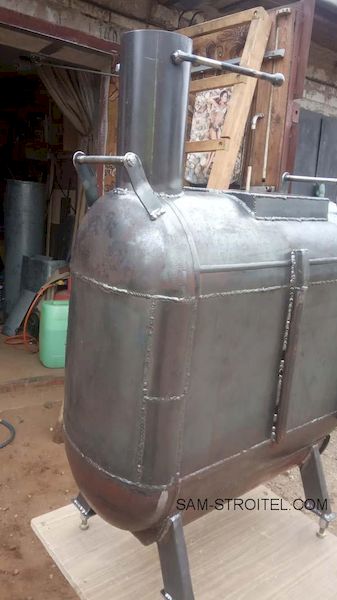

На фото, виден на боковой стенке печки, канал для подачи воздуха к эжектору. Обычная трубка полдюймовка. Дополнительно помогает не коробиться тонким стенкам печки.

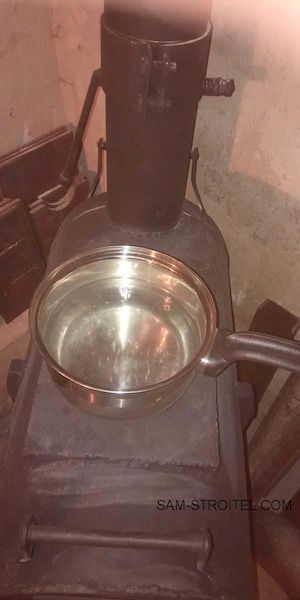

Идем дальше. Ещё сделал варочную поверхность, вполне себе рабочую, чайник на пару литров закипает на ней примерно за 10-15 минут, чего вполне хватает. Ещё усилил самые термонагруженные места нержавейкой. Это потолок камеры сгорания и нижнюю часть тыльной стенки камеры вместе с боковыми. Для более долгой службы.

Дымоход — внутренний диаметр трубы — 100 мм, высота около 5 м, практически вертикальный, небольшое отклонение от вертикали есть в подвале, не более 5-7 градусов, для точного вывода трубы.

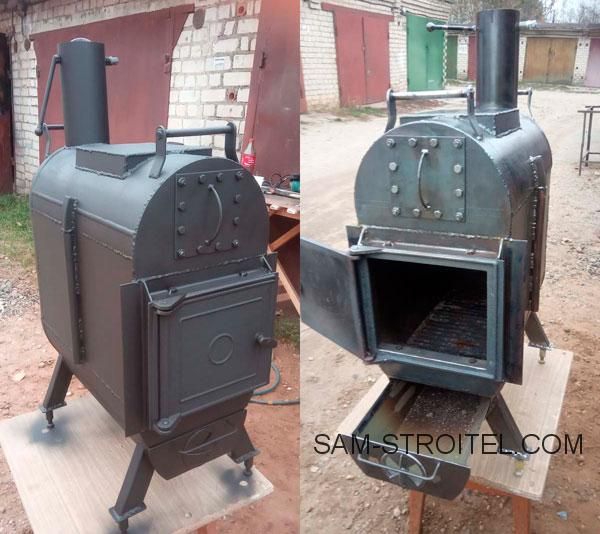

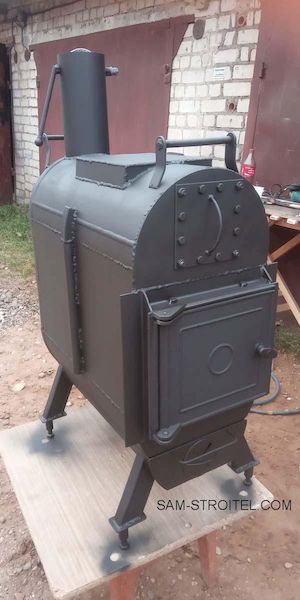

В конце, перед окончательной установкой, окрасил термоэмалью CERTA.

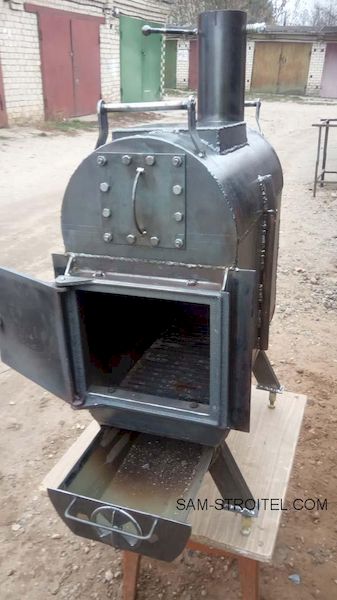

Подведу итог. Печка получилась вполне себе удачной для первого раза, недорогой в изготовлении (материалы около 60-70$). Компактная (ширина — 30 см), но с длиной камерой сгорания (от дверки до задней стенки влазит полено 56-58 см), дверка загрузки дров тоже большая(25 х 27 см, вход).

Недостатки. Для меня это в первую очередь — дымность. Дыма просто много, это огорчает. У соседа буржуйка с пряможогом и чуть большей камерой сгорания. У него дым еле заметен, у меня прям — паровоз. Что с этим делать — пока даже не представляю, буду рад советам.

Второй недостаток — тонкие стенки. Для того, чтобы уменьшить количество дыма, надо как следует прогреть печку, но при этом боковые стенки, несмотря на усиление нержавейкой, красные, прямо светятся. Это приведет к уменьшению срока эксплуатации.

Хотелось бы сделать приставку(сапог) для сжигания отработки. Но судя по тому сколько дыма идёт при сгорании дров, думаю что при сжигании отработки будет вообще, караул. Может замахнусь чуть позже на полноценную печку на отработке.

Спасибо за прочтение. Буду благодарен за советы.

Автор самоделки: Олег. г. Гродно. Беларусь.

Печь своими руками из металла: варианты изготовления, схемы, чертежи и проекты для начинающих (95 фото + видео)

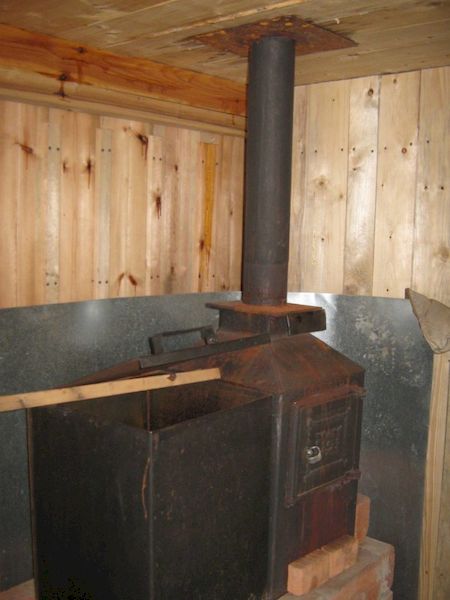

Печки из металла для баньки либо саун стоят достаточно дорого, однако при небольшом опыте работы с металлом можно приступать к производству такой конструкции самостоятельно. Для понимания, как они выглядят, можно посмотреть фото печей из металла, сделанных своими руками.

Очень важно понимать, где будет стоять такая конструкция – в бане или сауне и от этого отталкиваться. К примеру, в сауне температура должна быть выше 85 градусов по Цельсию, а влажность будет составлять 15%.

В бане же наоборот, влажность будет составлять до 60%, а температура должна быть до 65 градусов по Цельсию.

Устройство работы печки

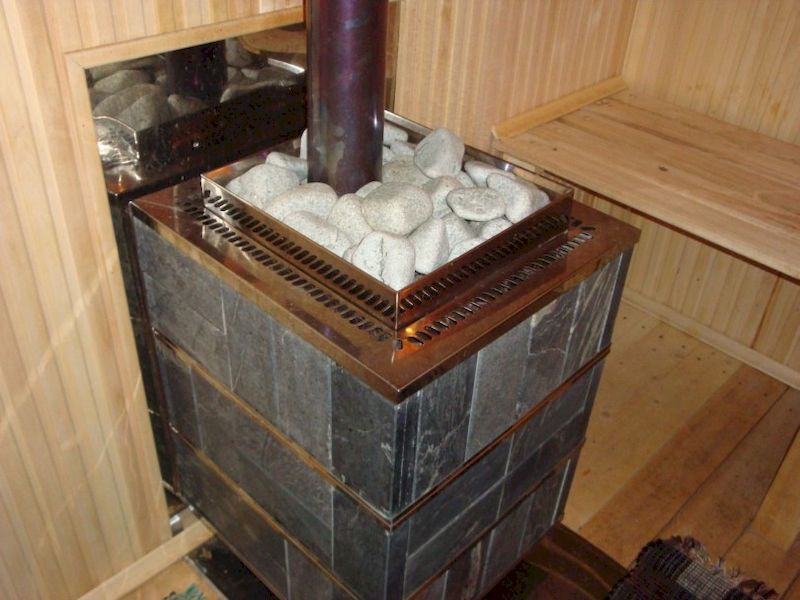

Для парилки хватит каменки, под которой будет находиться топка, прогревающая камешки до 250 градусов. Благодаря этому можно получать необходимый пар для сауны.

Банька имеет другой микроклимат, который создают мелкие капельки, разогревающие воздух до 150 градусов по Цельсию. Благодаря этому пар называется сухим. Сухой пар мы получаем только при температуре свыше 500 градусов.

Делаем печь своими руками

Изначально следует ознакомиться с чертежами печек, выполненных из металла. Важный нюанс – в разогретой печи достаточно сложно постоянно поддерживать единую температуру.

Для того, чтобы не перетапливать, нужно сделать следующее:

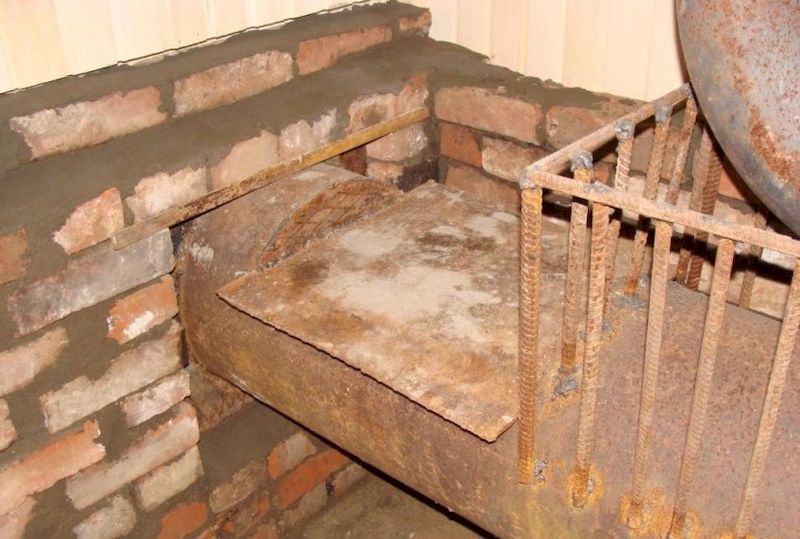

Футеровка печи. Для этого нужно обложить изнутри топку при помощи огнеупорного кирпича. Таким образом будет прогреваться только каменка. Еще на этапе проектирования, делайте топку большего размера, с учетом места для футеровки.

К сожалению, к минусам такого метода можно отнести выработку горячего дыма (снижает пожаробезопасность). Охлаждение можно провести, установив бак либо каменку на трубу.

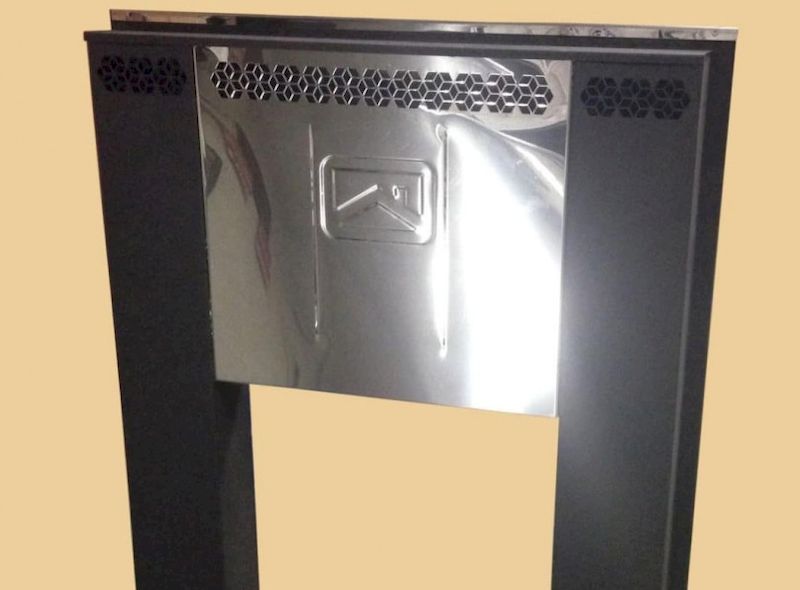

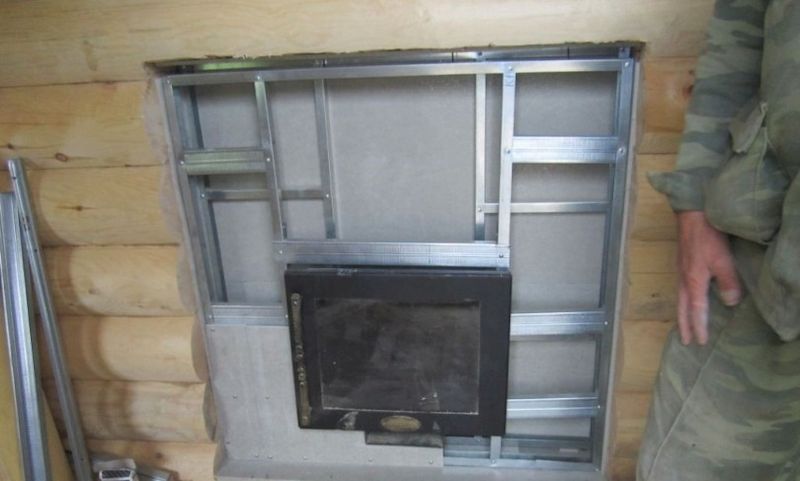

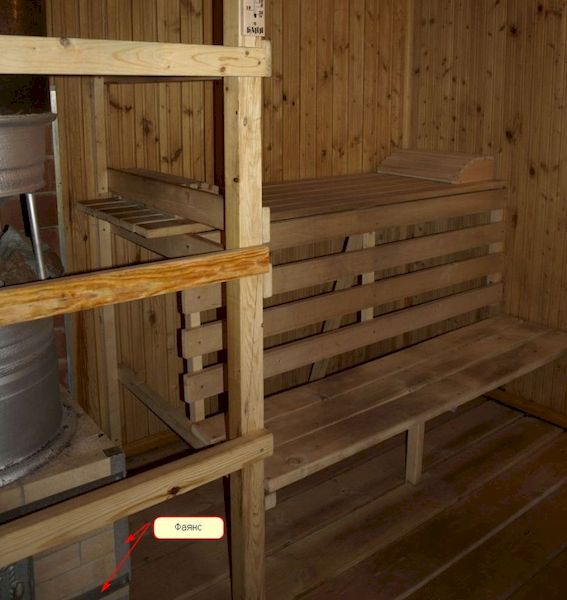

Установка кирпичного экрана возле печи в баню из металла своими руками. Экран можно поставить из керамики. Не забудьте оставить место для монтажа дверцы для контроля уровня прогрева воздуха.

Размеры печки

Для того, чтобы сделать печку нужного размера, необходимо сразу определиться какой объем камней вам необходим, какого размера помещение парной.

•

Стандартные расчеты – это до 40 килограмм камней на один кубический метр парной. Важное правило – чем больше камней, тем легче будет вырабатывать нужное количество пара.

Помните о том, что разные камни имеют разную плотность. Имея одну и ту же массу, могут занимать разный объем. К примеру, для обогрева парилки, размером до 14 кубических метров, понадобится сделать каменку со следующими размерами 30х40х30 см. При необходимости размеры корректируются.

Проектируя банную печь, необходимо опираться на точные чертежи печей из металла своими руками. Помните о том, что топка будет больше размера каменки наполовину.

Вначале просчитайте, где лучше расположить каменку в самой топке. Наилучшими местами считаются верх, возле задней стенки. Именно там градус температуры наивысший.

Не забывайте о том, что каменка нуждается в обслуживании. Именно поэтому рекомендуется монтировать ее таким образом, чтобы была предусмотрена подача воды.

•

Для этого в каменку необходимо добавить трубки, внутри емкости они разводятся так, что достают все камни. Необходимо предусмотреть воронку со стороны, где подается вода.

После того, как трубки разведутся, их необходимо обложить камнями. После того, как вода попадет в трубки, она будет попадать и на камни, таким образом генерируя выделение пара.

Мини-печь буржуйка для автотуризма или дачного домика

Материалы и инструменты, которые использовал автор:

Список материалов:

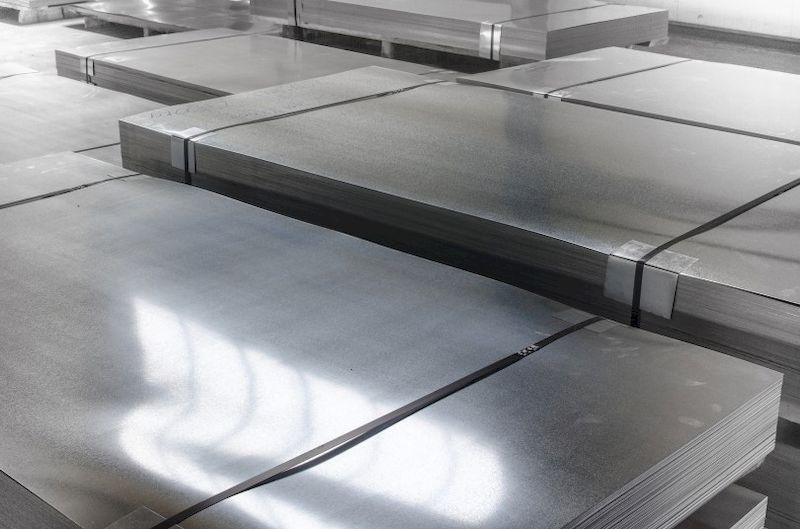

— листовая сталь толщиной 3 мм;
— дверные петли;
— тонкие профильные трубы или прутки для ножек;
— кусок круглой трубы для дымового патрубка;
— болты и пр.

Процесс изготовления печи:

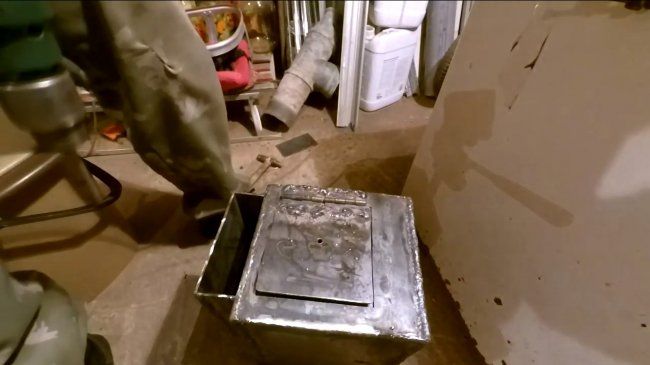

Шаг первый. Свариваем корпус

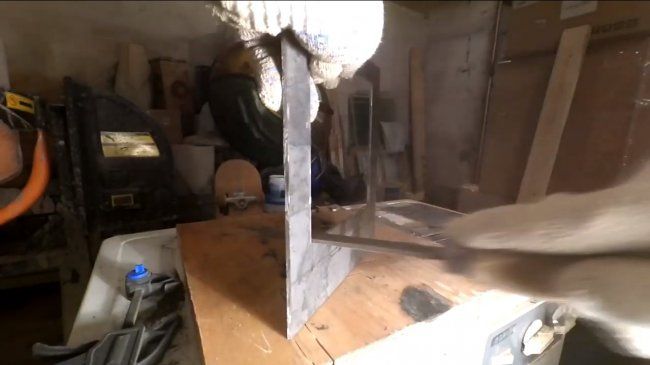

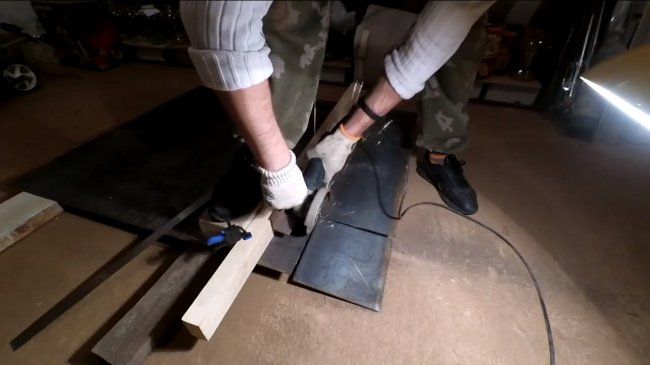

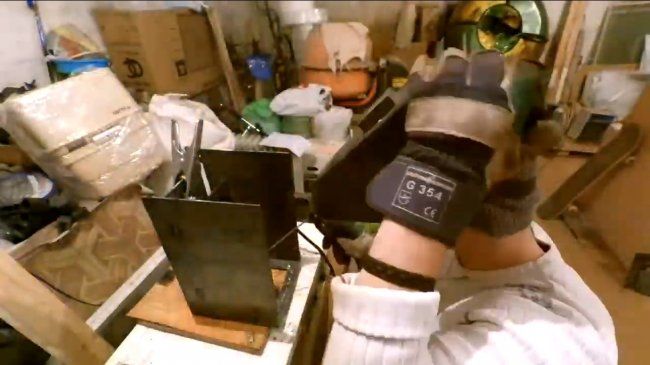

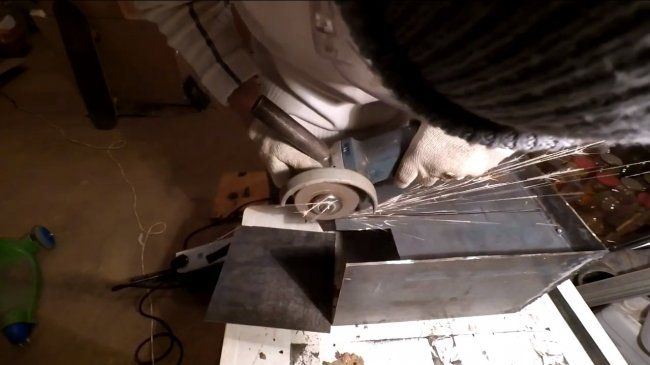

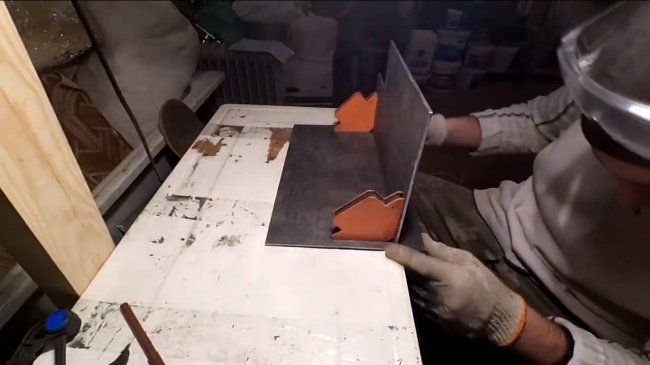

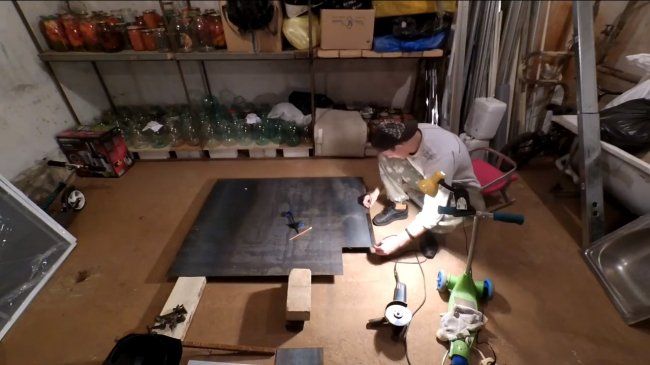

Для начала все продумываем, размечаем и режем листовую сталь болгаркой. Ну а далее остается сварить корпус печи, чтобы сварка осуществлялась под прямым углом, полезно иметь магнитные угольники.

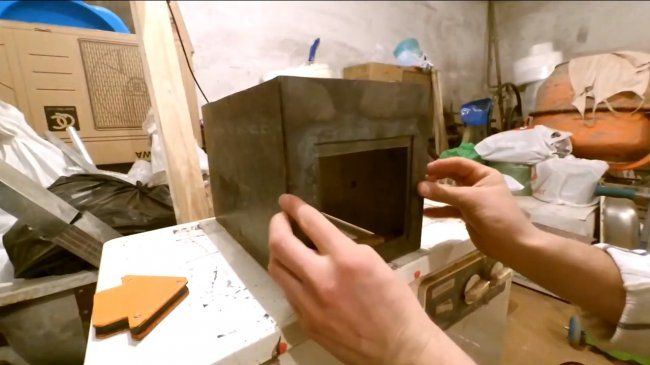

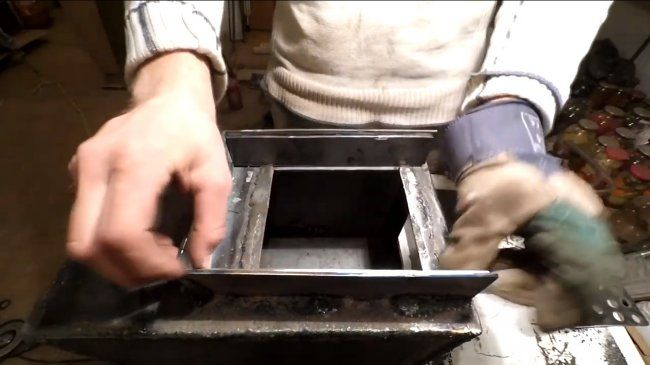

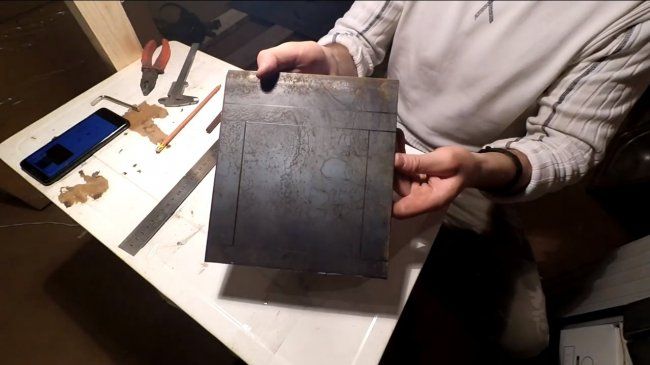

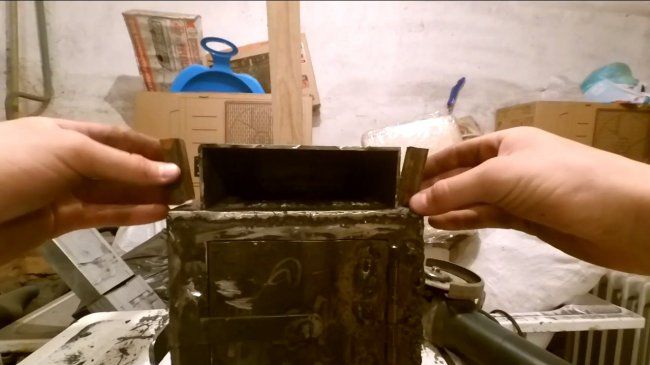

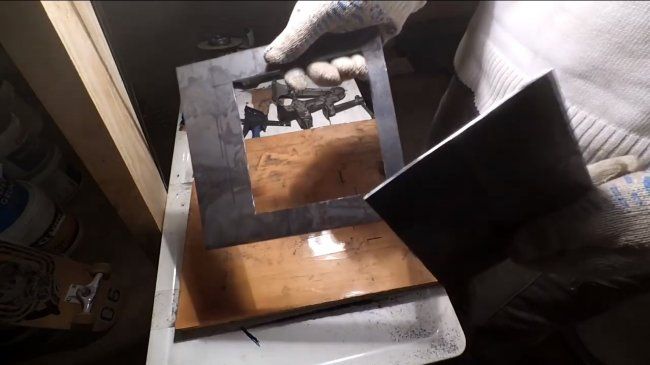

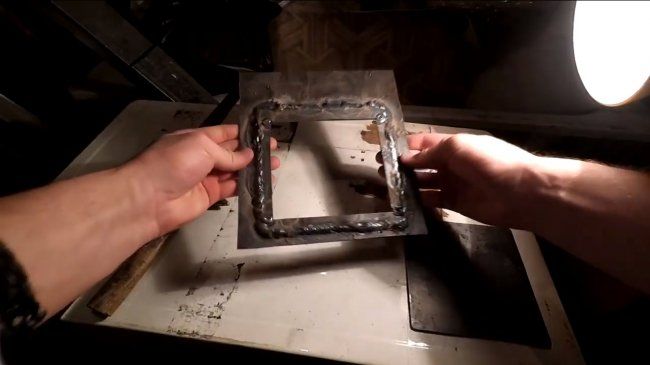

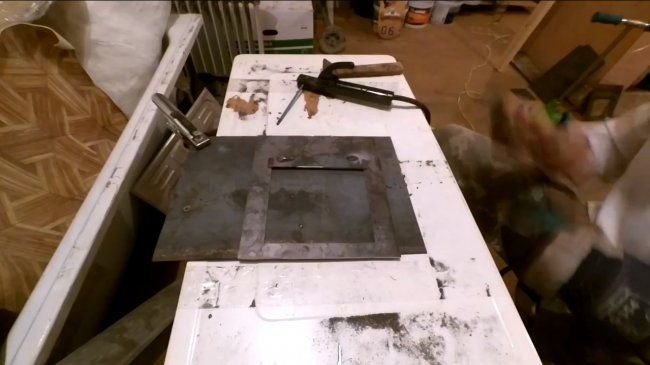

Автор также сразу вырезал прямоугольное отверстие в лицевой части для дверки, вырезанный кусок и будет служить дверкой. Окно изнутри обвариваем стальными пластинами для обеспечения герметичности.

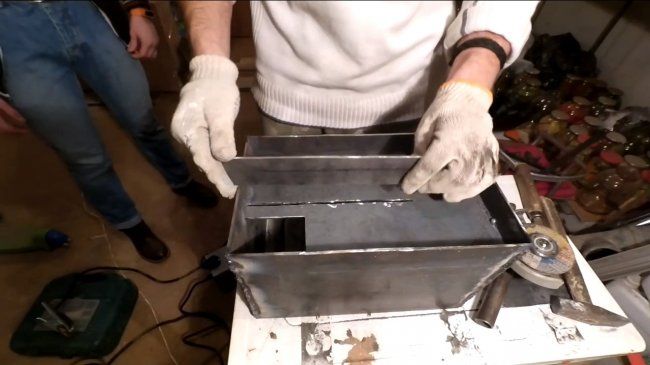

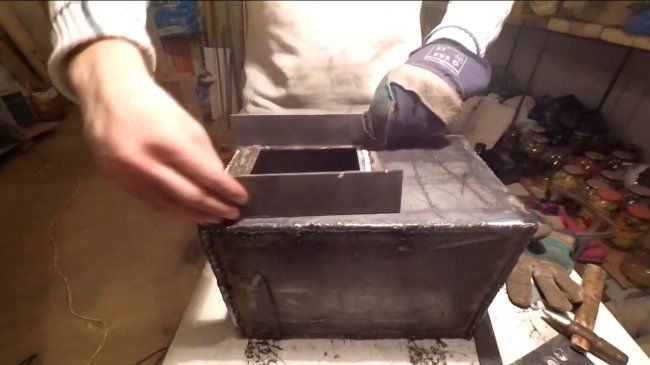

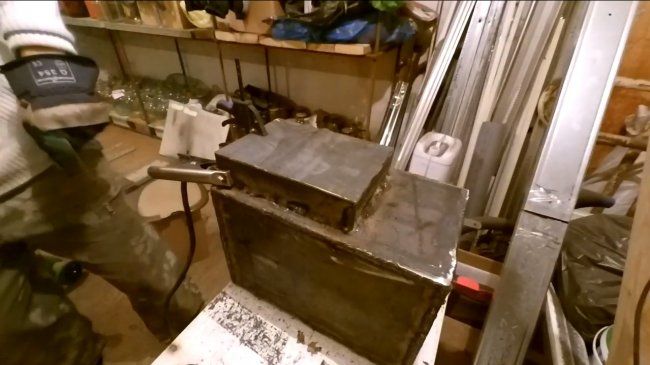

Внутри объем печи разделен на две части, в верхней части находится небольшая камера с перегородкой. Сделано все это для того, чтобы получился змеевик, по которому будут идти раскаленные газы. Благодаря такой конструкции верхняя часть будет хорошо прогреваться, и КПД печи увеличивается.

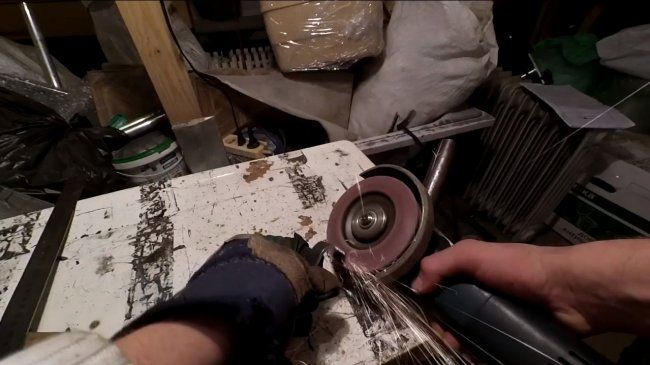

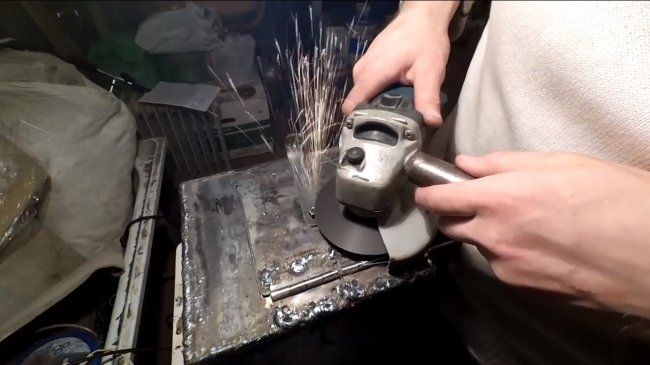

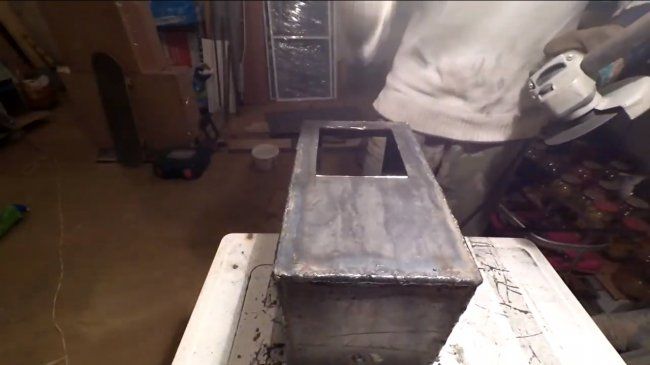

Сварив корпус, хорошо зачищаем сварные швы толстым шлифовальным кругом. Конечно же, щели и отверстия нужно заваривать, чтобы в помещение не шел дым.

Шаг второй. Дымовой патрубок

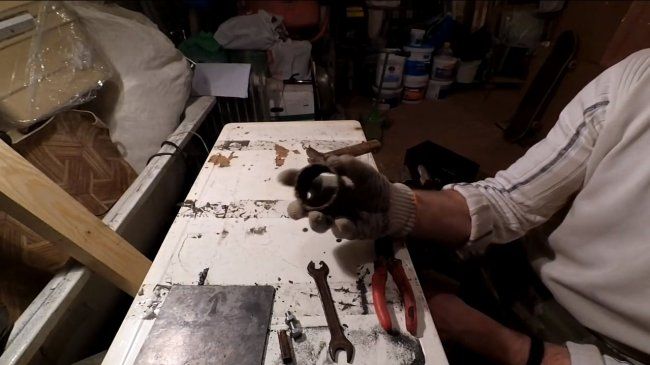

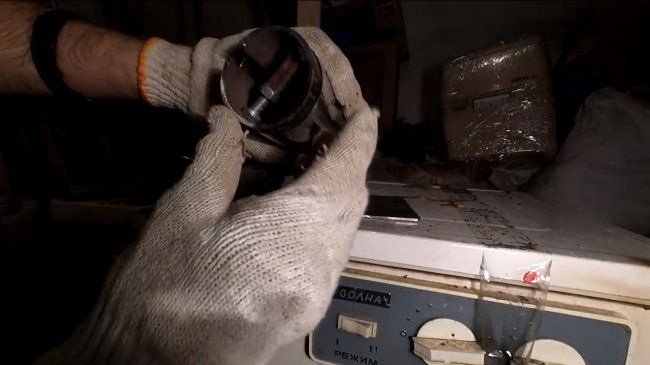

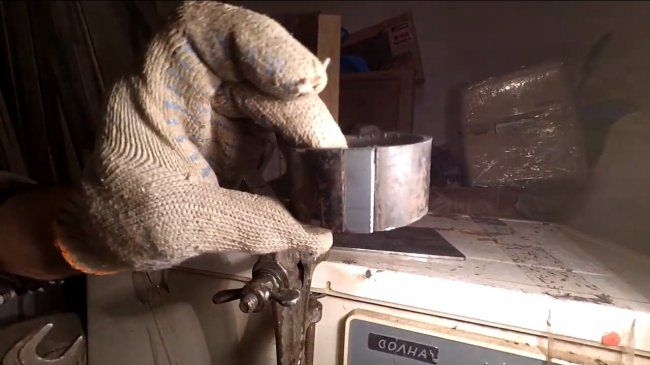

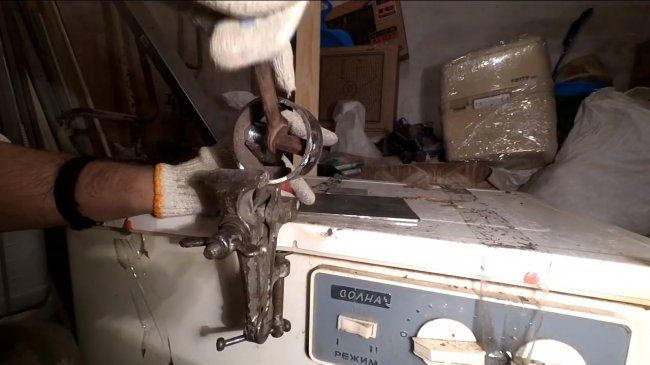

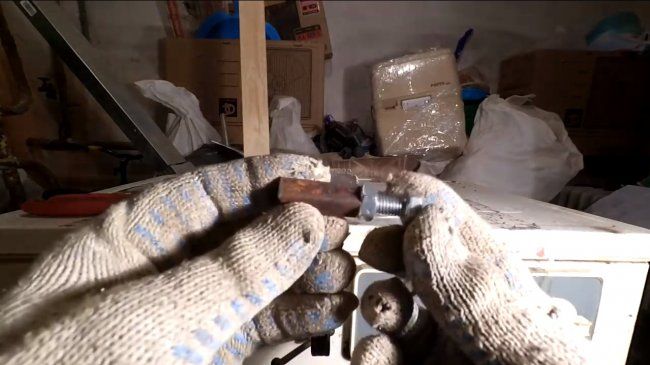

Изготовим дымовой патрубок, по задумке автора он должен быть 65 мм в диаметре. У автора имелась труба меньшего диаметра, и он ее увеличил. Разрезаем трубу поперек и затем расширяем при помощи болта, гаек и кусочка стальной трубы. Разжав трубу, все примеряем и ввариваем на место образовавшегося зазора кусок металла.

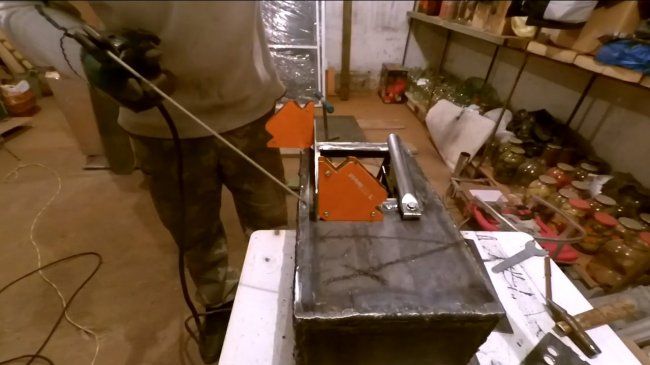

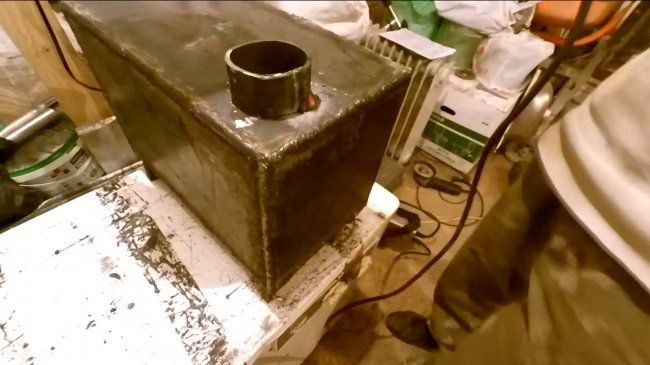

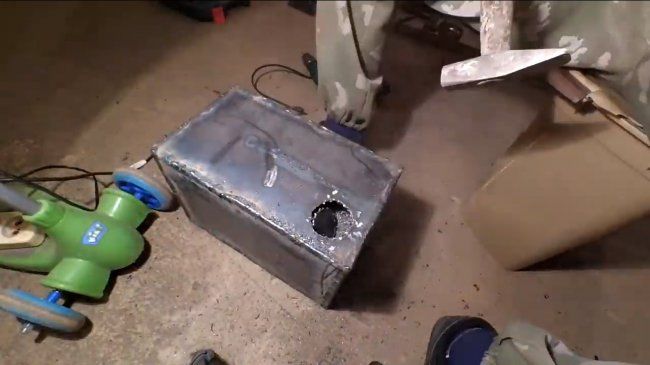

Патрубок остается установить на печь, не забывайте, что внутри печи находится змеевик и дымовой выход должен быть в самом его конце. Автор высверлил отверстие дрелью и вварил патрубок.

Шаг третий. Колосники, поддувало и сборник для золы

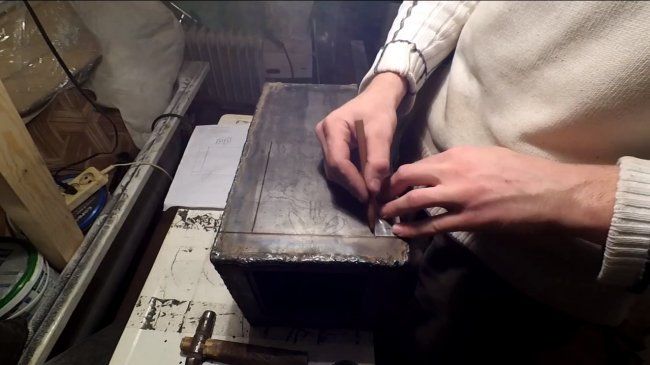

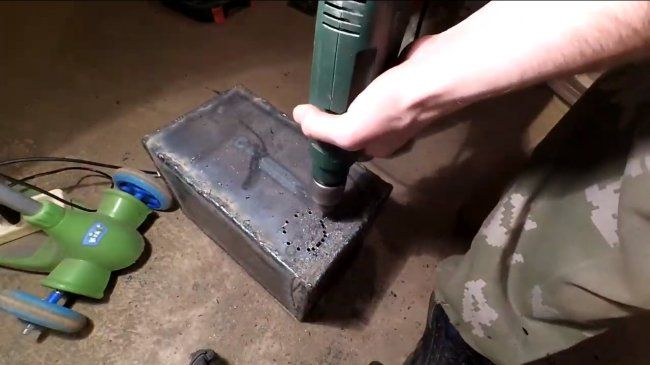

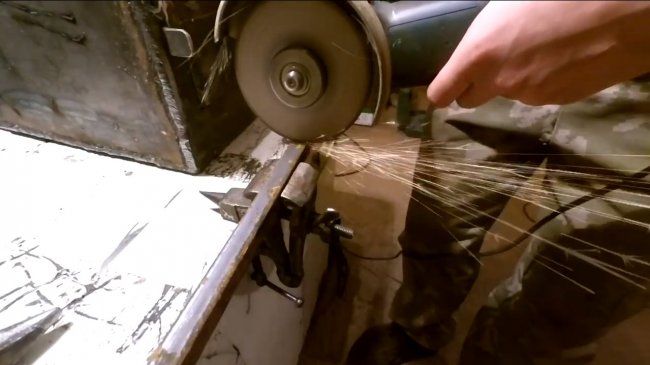

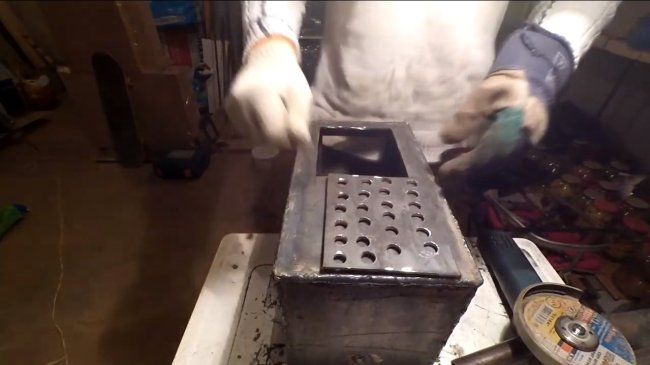

Размечаем нижнюю часть и намечаем места под отверстия. Сверлим побольше отверстий, через которые будет идти воздух в печь. Ну а далее готовые колосники остается вырезать при помощи болгарки.

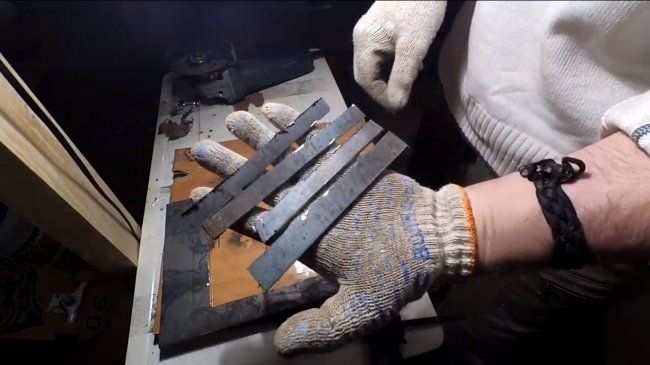

Чтобы колосники ложились внутри печи, привариваем полоски стали.

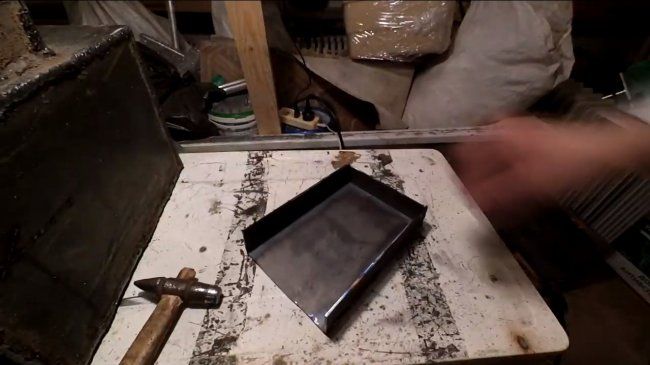

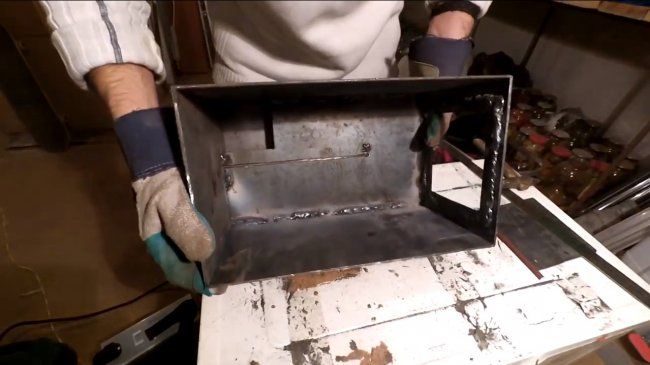

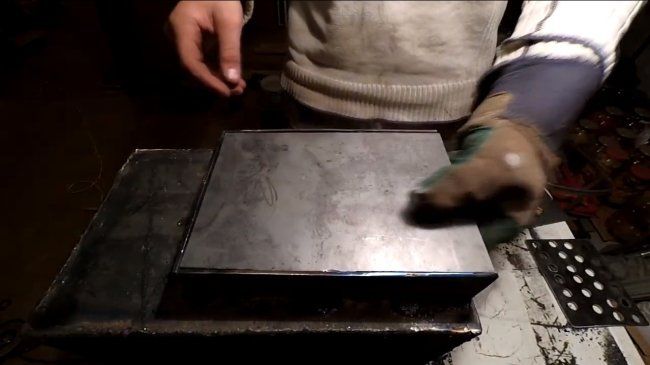

Также под колосниками свариваем камеру, в которую будет заходить ящик. Что касается ящика для сбора золы, то его можно также сварить из листового металла, но для облегчения веса, сталь можно использовать тоньше.

Шаг четвертый. Дверка

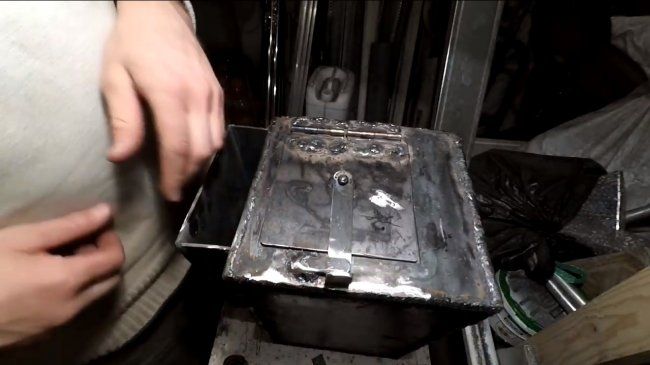

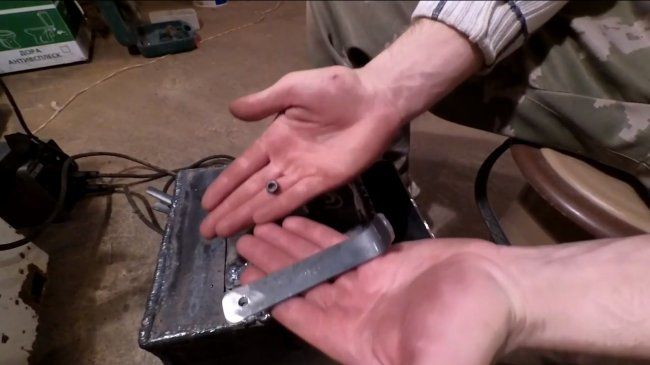

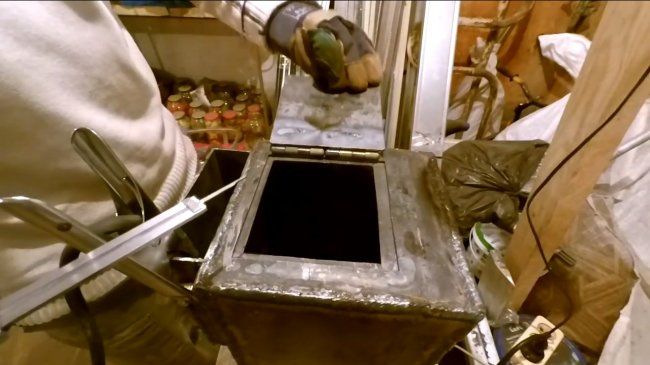

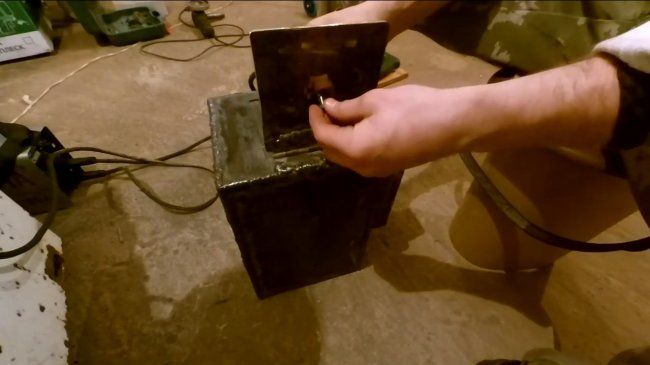

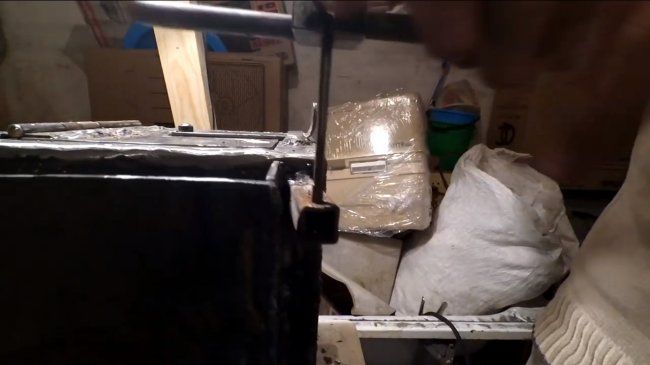

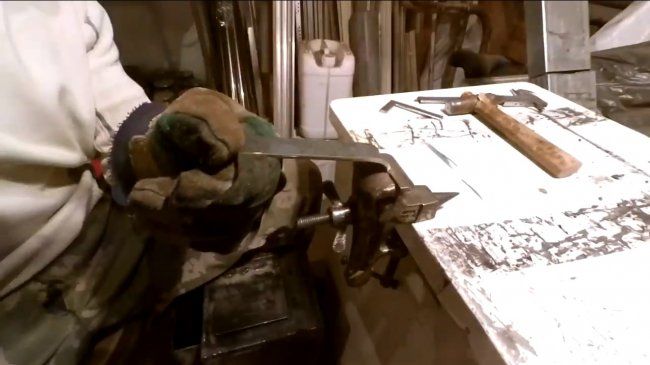

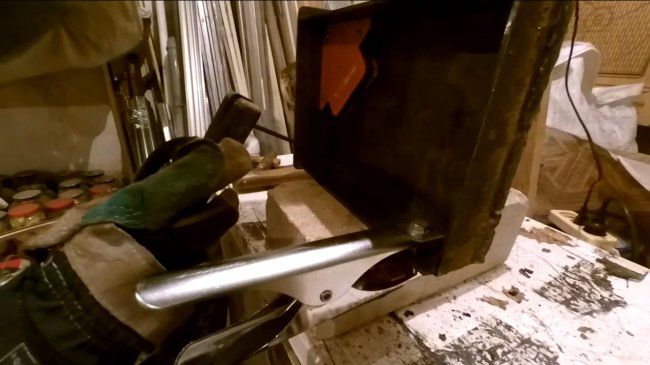

Дверку завешиваем на хорошие дверные петли или на болты с гайками, как делают многие мастера. Крайне важно в целях безопасности сделать надежную задвижку для дверки, конструкция ее довольно проста. В качестве шарнира используем болт с гайкой. Чтобы задвижка не падала при открытии дверки, хорошо бы приварить под нее упор.

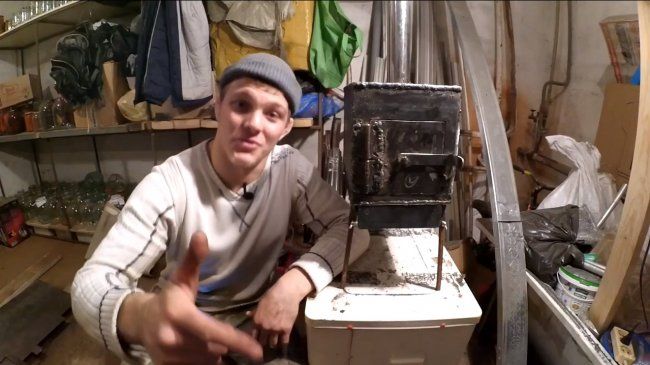

Вот и все, после этого печь готова, остается хорошо зачистить сварные швы и все покрасить жаростойкой краской. Ставим трубу из нержавейки на 65 и печь готова вас радовать теплом. Такая самоделка будет потреблять мало топлива, и будет неплохо гореть за счет змеевика в верхней части. Регулировать подачу воздуха можно путем выдвижения ящика для золы.

На этом проект окончен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
