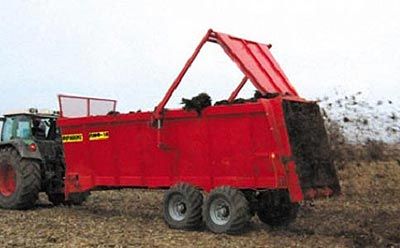

ПРТ-10 — разбрасыватель органических удобрений

вносят следующими способами:

Бесперевалочным методом, удобрения доставляют на расстояние 4−8 км и разбрасывают по полю кузовными прицепными разбрасывателями типа ПРТ-10 и другими, агрегатируемыми с тракторами тягового класса 1,4−5.

Перевалочный прием предусматривает доставку в осенне-зимний период удобрений автосамосвалами или тракторными самосвальными прицепами на край поля в бурты, откуда их весной перегружают в прицепы-разбрасыватели, простые или низкорамные, и вносят в почву.

При двухфазной технологии вывозимые на поля удобрения сваливают в кучи, из которых потом разбрасывают валкователями-разбрасывателями, агрегатируемыми с тракторами тягового класса 3.

Прицепной тракторный разбрасыватель (ПРТ) предназначен для главного сплошного внесения твердых органических удобрений.

Оборудование также используется для транспортирования и саморазгрузки сельскохозяйственных грузов.

Устройство

ПРТ-10 представляет собой прицеп, состоящий из:

1. Сварной рамы
2. Ходовой части
3. Кузова
4. Транспортера-дозатора
5. Роторного разбрасывающего устройства
6. Механизма привода
7. Тормозной системы
8. Электрооборудования.

Кузов состоит из главной и самосвальной секций. Последняя связана с рамой шарнирно и опрокидывается с помощью гидроцилиндров.

Ходовая часть состоит из балансирной подвески типа «тандем» и подкатной тележки. При перемещении задним ходом последняя фиксируется фиксирующим устройством, исключающим поворот тележки вокруг вертикальной оси.

Привод разбрасывающего устройства и транспортера производится от ВОМ трактора через:

1. карданную передачу
2. трансмиссионные валы
3. коническо-цилиндрический редуктор
4. цилиндрическую передачу
5. два цилиндрических редуктора
6. несколько цепных передач.

1 — подкатная тележка; 2 — карданная передача; 3 и 4 — секции кузова; 5 и 9 — редукторы; 6 — разбрасывающее устройство; 7 — электрооборудование; 8 — сменная звездочка; 10 — балансирная подвеска; 11 — тормозная система; 12 — рама; 13 — транспортер-дозатор.

Принцип работы

При включении ВОМ трактора удобрения поступают на разбрасывающее устройство только из главной секции.

Через 10−15 секунд после начала разбрасывания включают гидроцилиндры опрокидывающего устройства самосвальной секции, и удобрения перегружаются в основную секцию.

Транспортер подхватывает поступающую массу и подает ее на разбрасывающие органы.

После опорожнения самосвальной секции гидросистему выключают, и самосвальная секция под действием собственного веса опускается.

Видео ПРТ-10 в работе:

Регулировка

Норму внесения удобрений, при скорости движения 10 км/ч и рабочей ширине разбрасывания 5−6 метров, регулируют изменением скорости движения транспортера за счет смены звездочки.

При числе зубьев ее 13, 20 и 28 норма внесения будет составлять соответственно 20, 40 и 60 т/га.

Разбрасыватели органических удобрений РОУ-6 — залог плодородия почвы

Чтобы получить хороший урожай, землю на полях издавна принято подкармливать органикой: навозом, торфом, куриным пометом. Но если раньше это делали вручную, раскидывая удобрения лопатами, то сейчас всё намного проще. Специальная машина-разбрасыватель под названием РОУ-6, прицепленная к трактору, удобрит поле гораздо аккуратнее и быстрее.

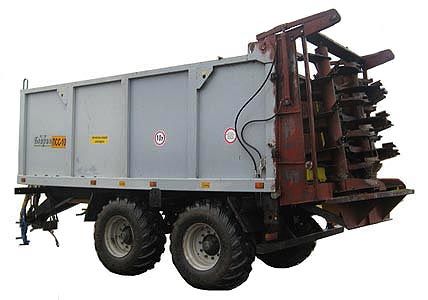

Разбрасыватель органических удобрений РОУ-6

Этот четырехколесный агрегат, оснащенный кузовом – изделие предприятия «Белоцерковсельмаш», производящего различные сельскохозяйственные машины еще с 1850 года. Разбрасывающий механизм работает от тракторного вала отбора мощности. При необходимости его без труда можно снять, и тогда получается прицепная тракторная тележка.

Предназначение машины

Этот механический помощник в тандеме с трактором запросто справится с большими объемами любой органики. За короткое время вся она будет распределена по поверхности поля. Это могут быть торф или компост, навоз (как подстилочного, так и бесподстилочного типа), всевозможные органические отходы (например, пищевые), сапропель, шлам, помет птиц.

Плюсы и минусы

Достоинства:

• Хорошая транспортная скорость.
• Большая ширина разбрасывания – до восьми метров.
• Вместительный кузов, позволяющий перевозить грузы.
• Устройство работает по принципу сплошного внесения удобрений, которое более эффективно и равномерно, чем разбрасывание из куч (агрегатом РУН-15). И земля при этом уплотняется меньше.
• Удобный и быстрый транспортер, разгружающий кузов за три-пять минут.

Единственным недостатком является то, что агрегат не является самоходным – для его работы необходимо тяговое устройство.
Фото разбрасывателя органических удобрений РОУ-6

Конструкция

На прочной металлической раме стоит кузов, оснащенный скребковым транспортером, который нужен для перемещения удобрения к механизму разбрасывания или для ускорения разгрузочных работ. Конвейер состоит из четырех цепей со скребками, закрепленными на хомутах. Натяжение каждой линии цепного механизма регулируется специальными натяжными болтами, перемещающими валы с роликами. Вал отбора мощности приводит транспортер в движение.

Карданный вал – телескопического типа. Редуктор, закрепленный на раме с помощью болтов – коническо-цилиндрического типа, состоит из двух ступеней. Движение от вала разбрасывателя (соединенного с редуктором цепной муфтой) передается сначала на измельчающий барабан, а потом – на разбрасывающий. Для этого используются втулочно-роликовые цепи.

Ходовая часть (типа «тандем») включает в себя две раздельные пары колес с балансирами и подшипниковыми опорами. Тормозная система работает от тракторной пневмомагистрали через специальный переходник, шток которого срабатывает при нажатии водителем педали. В цилиндры на колесах подается тормозная жидкость, и машину останавливают тормозные колодки.

Технические характеристики

Технические характеристики разбрасывателя органических удобрений РОУ-6:

Характеристики	Показатели	Ед. измерения
Тип устройства	прицепное
Тяговой класс трактора	от 1,4
Грузоподъемность (максимум)	6	т
Производительность	до 52	т/ч
Скорость вращения измельчительного барабана	385	об/мин
Скорость (транспортная)	28	км/ч
Ширина закладки удобрений	4-8	м
Норма закладки удобрений	1-6	г/м2
Высота (погрузчоная, по полу платформы)	1,25	м
Объем кузова (борта стандартные)	3,6	м3
Колея	1,86	м
Продольная база	3,73	м
Просвет	0,35	м
Вес (с механизмом разбрасывания)	2	т
Вес (без механизма разбрасывания)	1,835	т
Длина	5,9	м
Высота (по механизму разбрасывания)	1,85	м
Ширина	2,25	м

На видео разбрасыватель органических удобрений РОУ-6 в работе:
