Для качественного монтажа колодца из железобетонных колец необходимо знать все характеристики этого строительного материала. Централизованное водоснабжение на даче имеется далеко не у всех, поэтому создание на участке колодца является проблемой, на которую необходимо обратить внимание. Железобетонные кольца обладают определенными преимуществами и недостатками. Строительство колодцев из них существенно облегчает процесс выполнения работы.

Подготовка к монтажу колодца

Проект производства работ (ППР) по обустройству колодцев из железобетонных колец предполагает не только выкапывание земли и первичную подготовку сооружения к эксплуатации. ППР должен включать стоимость монтажа насосной системы. Итак, выкопанный колодец, имеющий достаточный дебет, является стартовым условием для дальнейшего обустройства системы водопровода.

Чтобы в дом не приходилось носить воду в ведрах, ППР предполагает проведение следующих основных видов работ по монтажу колодца:

гидроизоляция сооружения (при необходимости с помощью «стакана»);
утепление колодца;
проведение трубопровода;
устройство насосной системы;
выполнение бетонных площадок и лотков;
монтаж системы фильтрации и доочистки воды.

Лопата — основной инструмент, необходимый при выполнении работ по обустройству колодца. Потребуются также шланг и ведро. Строительство колодца может потребовать наличия специального устройства для подъема грунта из шахты. Применение пожарного гидранта в колодце подходит в том случае, если сооружение теплоизолировано. Вместе с тем понадобятся следующие виды инструментов:

молоток;
веревочная лестница;
ножовка;
трос;
цепь;
глубинный насос.

Потребуется строительный уровень для проверки горизонтальности устанавливаемых жб колец. Для засыпки дна колодца следует подготовить щебень мелкой и крупной фракции. Для получения прочного сооружения необходимо осуществить выбор качественных железобетонных изделий.

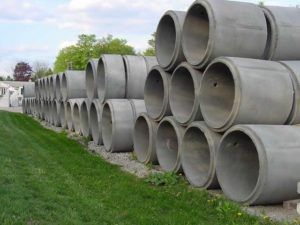

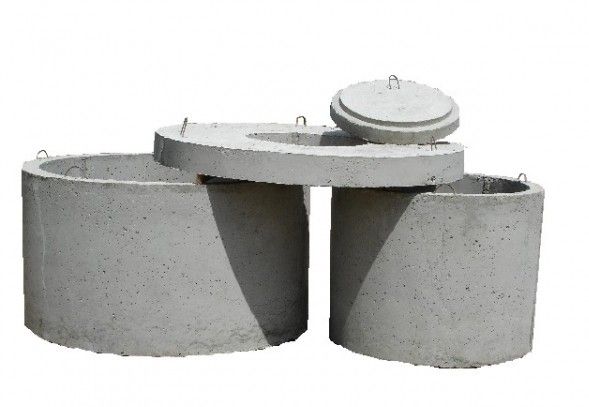

Характеристики колец из железобетона

Железобетонные кольца, из которых осуществляется монтаж водопроводных колодцев, изготавливаются согласно ГОСТ 8020-90. В нем установлен перечень технических характеристик сборных колец из железобетона для колодцев. Такие типы заготовок имеют ряд отличий друг от друга, к примеру, по диаметру, который может составлять 750-2000 мм с шагом в 250 мм. Если учитывать высоту колец, то стандарт параметра составляет 800-900 мм. Железобетонные изделия, а именно кольца, делятся на 2 подгруппы:

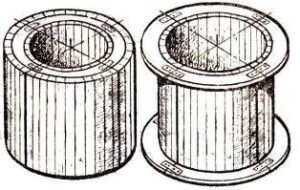

с замком в торцевой части;
без замка.

Замок обеспечивает создание более герметичного соединения железобетонных колец друг с другом. Сооружение отличается прочностью и герметичностью. Изделия без замка укрепляются с помощью металлических скоб. В целом железобетонным кольцам присущи следующие достоинства:

прочность и надежность элементов;
непродолжительность и простота установки.

Срок службы сборных жб колец для обустройства колодцев исчисляется десятилетиями в любых климатических условиях, если изготовлены они согласно ГОСТ. Эта характеристика зависит от свойств используемого армированного бетона. Недостатком изделий является их значительный вес, хотя эта характеристика не считается критичной. Сметчик, определяя нужное для строительства количество блоков, сначала делает расчет объема жб колец для колодцев. Для этого можно использовать следующую формулу:

V = Lх3,14хR (где V — объем скважины, L — высота конструкции, R — радиус).

Точная расценка на жб кольца устанавливается в зависимости от их объема. Обычно норма составляет 0,16-0,54 м. А объем будущего сооружения зависит от величины колец.

Выбор железобетонных колец

Вопрос, связанный с выбором жб колец, следует решать ответственно. Приобретать материал рекомендуется после тщательного изучения всех характеристик этих изделий и проведения необходимых расчетов. Важно, чтобы на их поверхности не было каких-либо повреждений, включая трещины или раковины. Иначе кольца будут подвергнуты быстрому разрушению в процессе эксплуатации.

Ржавчина на монтажных петлях, торчащих на поверхности бетонных изделий, недопустима. Если она присутствует, то это свидетельство процесса коррозии. В результате подъем изделия без разрыва петлей будет невозможным. Приобретая качественную заготовку, необходимо проверить наличие паспорта, содержащего информацию о составных материалах.

Футерование железобетонных колец представляет собой надежную защиту изделий от ржавчины. Оно позволяет осуществить качественную реконструкцию жб колодцев изнутри. Если канализация станет разрушаться, начиная с резервуара, то предотвратить этот процесс можно будет только с помощью футеровки. Она представляет собой современную полимерную защиту, обеспечивающую длительность срока службы бетонных колец.

Использование полиэтиленовых листов для футеровки позволяет предотвратить образование всевозможных наростов на стенах колодца изнутри. Герметизированную поверхность можно с легкостью почистить при необходимости. Это способствует улучшению эксплуатационных характеристик сооружений.

Требования к монтажу стационарного дачного колодца

Перед осуществлением монтажа колодца из железобетонных колец владельцу дачного участка необходимо определиться с тем, в какой период будет использоваться сооружение. Возможно, что подача воды осуществляется только летом, а хозяин планирует постоянное проживание на даче. В этом случае монтаж канализационного колодца будет иным, с учетом эксплуатации сооружения в течение круглого года.

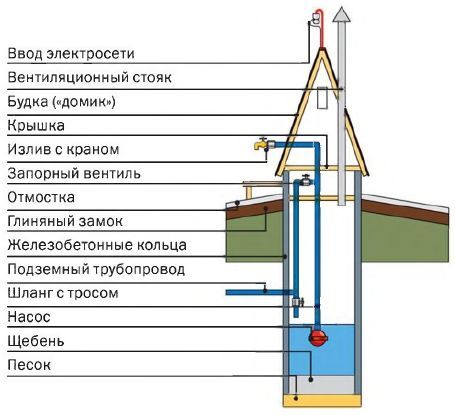

Схема, позволяющая монтировать водопроводную систему, предполагает наличие на территории участка источника электроэнергии. Это связано с тем, что потребуется осуществить монтаж насоса в колодец для подачи воды. Установка электрической насосной станции для подачи воды в колодец требует разработки всех необходимых чертежей. Воспользовавшись этим традиционным способом, можно осуществлять монтаж канализационных колодцев с водопроводом самостоятельно.

Летний источник питьевой воды является временным сооружением, поэтому его конструкция может быть стационарной либо разборной. Обычно она эксплуатируется 2-3 месяца. Чтобы не истратить на монтаж такого сооружения слишком много физических усилий и материальных ресурсов, необходимо следовать приведенным ниже рекомендациям:

заранее выбрать погружной или поверхностный насос;
учитывать глубину закладки трубопровода (0,5-0,8 м);
выделить специальную площадку, где будет размещено устройство;
предусмотреть систему слива для стационарного варианта.

Смонтировать постоянный водопровод можно, воспользовавшись коллекторным соединением. Система должна функционировать за счет таких элементов конструкции, как:

насосная станция;
накопительный бак;
водонагреватель.

Перед тем как будет выполняться установка колец с учетом требований ППР, необходимо разобраться с местом, где расположен источник воды. Вначале потребуется исследовать уровень залегания подземных грунтовых вод. Чтобы поиск был удачным, можно воспользоваться разными способами.

К примеру, это могут быть стеклянные баночки, имеющие одинаковый размер. Они должны быть расставлены по всей территории приусадебного участка. При этом дно каждой из них должно быть вверху. Через некоторое время требуется проверить все баночки: образовался в них конденсат или нет. Чем его больше, тем более близким считается расположение водоносного слоя.

Проведение земляных работ своими руками

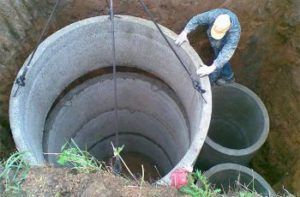

После выбора наиболее подходящего участка, можно приступать к выкапыванию земли, учитывая размеры колец. Выполнять этот вид работ лучше с помощником, чтобы напарник подстраховывал другого человека сверху. Вначале необходимо подготовить яму глубиной 1 м, что позволит накатить на нее кольцо из железобетона. Опускать его вниз следует только после проверки вертикальности осадки с помощью отвеса.

Обнаружив отклонение, можно использовать лопату для того, чтобы его исправить. Выполняя земельные работы, следует учесть правило: чем большую глубину будет иметь вырытая яма, тем медленнее будет осуществляться монтаж. Чтобы выкопать каждый последующий метр, нужно время. Как правило, на это будет уходить половина дня. Затем необходимо проследить, чтобы каждое кольцо в яме просело вниз, как это описывает видео ниже.

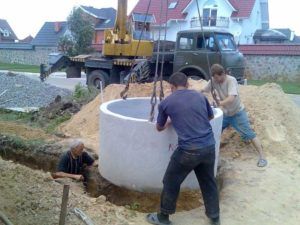

При монтаже каждого следующего изделия требуется использовать кувалду, позволяющую вбить кольцо в яму. Если оно не расположено точно на предыдущем изделии, поправить получившееся отклонение можно с помощью лома. Кому-то из напарников потребуется привязать себя веревкой за пояс, укрепив ее другой конец на поверхности, чтобы спуститься в колодец, когда он будет вырыт до глубины 3 м.

После выполнения земельных работ до конца в колодцах требуется проводить обустройство дна. «Подушку» из щебня делают слоем в 10 см. Это позволит исключить попадание мутной воды в наполняемое ведро. Если не соблюдать правила установки колец, то между ними могут появиться крупные щели. Делать в таком случае ремонт сооружения будет практически невозможно. Для заделки между кольцами мелких щелей в канализационных колодцах подходит глина.

На поверхности земли вокруг колодца на расстоянии 50 см необходимо освободить участок от излишней почвы. Затем его промазывают глиной и трамбуют. Это позволяет задержать на поверхности излишки воды.

Строительство сруба над колодцем

Выполнив колодезный ворот из бревен, можно проделать в нем сквозные отверстия, чтобы вставить металлический штырь для ручки. Для обустройства колодцев обычно используется цепь, закрепленная посередине ворота. Чтобы защитить сооружение от дождя необходимо позаботиться о подготовке крыши, выбрав подходящий дизайн.

Наземная часть колодца из железобетонных колец обычно представляет собой сруб. Для сооружения крыши или домика используются брусья, песчано-цементные блоки. Выполняют постройку в едином стиле с жилым строением.

Для прикрытия деревянного сруба можно использовать навес, дизайн которого выбирается в зависимости от функций сооружения. Он должен обеспечивать защиту от осадков. Чтобы правильно оформить колодец на даче, потребуется представить общую картину готового домика, украшающего участок.

Если цена сруба не устраивает, то его можно заменить более дешевым материалом, к примеру, искусственным камнем. Натуральный строительный материал используется в основном при создании декоративных колодцев, выполняющих эстетическую функцию. Чтобы изготовить верхнюю часть колодца, зачастую используется дерево — красивый и надежный материал.

Для столбов используются бревна, обладающие гладкой либо резной поверхностью. Для отмостки вокруг сооружения можно использовать бетон или тротуарную плитку. Крыша может иметь открытый и закрытый тип.

Колодец, выполненный согласно требованиям СНиП, предполагает использование современных технологий строительства. Это обеспечивает обустройство функциональной системы водоснабжения. Только так можно осуществить монтаж холодного и горячего водопровода к дому.

Установка различных видов дренажных колодцев

Перед изготовлением ландшафтного дизайна важно побеспокоиться об устройстве системы дренирования. Основной составляющей являются дренажные колодцы . Благодаря им организовываются хорошие условия на придомовой территории. Представленный ниже материал раскроет все вопросы, связанные с этими сооружениями.

Что это такое, как работает устройство?

Колодец для дренажа – это специальная шахта в земле, изготавливаемая из ЖБИ или ПВХ. Он состоит из дна, рабочей зоны, люка и позволяет собирать излишек воды с участка. По трубе внутрь шахты поступает вся влага, и он позволяет производить чистку всей системы.

Особенно необходим дренаж, когда дом располагается в низине, а в местности сравнительно большой уровень осадков или совсем рядом имеется грунтовая вода.

Установка дренажного колодца :

исключает затопление погреба и подвального помещения;
снижает давление от грунтовых вод;
осушает почву на участке.

Схема ревизионной шахты состоит из таких элементов:

люк. Он не допускает попадание в яму лишнего мусора, а также позволяет обслуживать коллектор;
горловина – несущая часть сооружения;
шахта – вертикальный туннель;
дно – используется для сбора осадков.

Смотровые системы для дренажа необходимы:

для периодической промывки конструкции;
наблюдения за работоспособностью труб;
осуществления планового техобслуживания.

При отсутствии этой коммуникации на придомовой территории будет скапливаться вода. Если даже проложить дрену и не установить смотровой колодец, то вся система будет забиваться, а влага останется в почве.

Разновидности

Смотровой ( инспекционный )	Оказывает помощь при техобслуживании трубопровода. Смотровые не используются для хранения стоков. Шахта имеет маленькие размеры Ø 460 мм (исключительно для прочистки/промывки дрены). Сооружение диаметром до 2 м обустраивается для прочистки дренажа. Эта система канализации устанавливается там, где соединяются трубы. Они могут разделять продолжительные отрезки дрены. Устанавливается на угловых точках

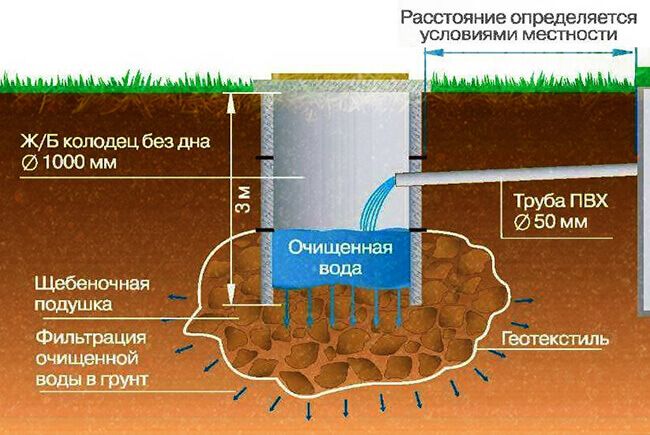

Поглотительный (фильтрующий)	Используется целенаправленно на тех участках, которые наиболее нуждаются в осушении почвы. Собранная в нем вода отводится в грунты, лежащие по уровню ниже, так как отвести в канализационную систему технически невозможно из-за контругла. Учитывая это, сооружение может не иметь дна, чтобы скапливающаяся вода уходила в почву
Коллекторный (накопительный)	Используется для сбора технической воды с последующим ее применением. Это герметичный резервуар, конечная точка всей системы. Обычно емкость имеет большой диаметр. В нее может устанавливаться погружной насос. Как правило, это пластиковый дренажный колодец . Соответственно, емкость непроницаема
Поворотный	Используется для обслуживания и прочистки насосного оборудования. Обязательно монтируется на каждом втором повороте ливневой канализации. Если предусматривается спуск для техобслуживания, то его размер должен быть соответствующим

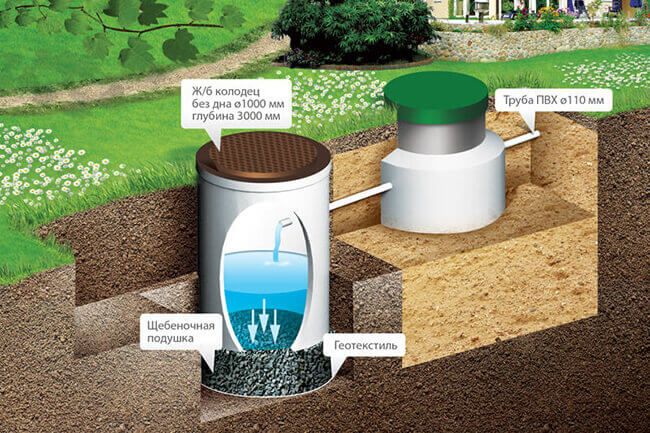

Для септика	Напоминает обычную выгребную яму, только сюда поступает сточная вода без взвешенных частиц. Такая конструкция для септика – отличное решение, кто имеет небольшие дачные участки. Выполняет функцию дополнительной фильтрации стоков. После такого колодца обустраивается дренажное поле для септика

Из чего и как правильно сделать?

В основном используется два материала для организации этой инженерной системы:

Под дренажник из бетонных колец укладывается подушка, выступающая в роли фильтрации. Она имеет толщину до 500 мм и состоит:

из песка;
гравия средней фракции;
щебня.

Монтаж бетонных колец выполняется строго в вертикальном положении. Сверху коллектор оборудуется люком.

Пластиковые колодцы. Такие изделия отличаются небольшим весом, простой конструкцией и высокой прочностью. По внешнему виду это гофрированная труба, лоток с патрубками, горловина, пластиковая крышка и удлинитель, это что касается сборной конструкции. Есть и монолитная. Она намного прочнее на сжатие.

Плюсы бетонной и пластиковой системы для дренажа
Из бетонных колец	Плюсы: Благодаря высокой прочности возможность монтажа на большую глубину. Высокая стойкость к агрессивной среде. Простой и быстрый монтаж. Целостная структура кольца. Высокая устойчивость к движению грунта. Водонепроницаемость. Продолжительный срок. Возможность заказа разных диаметров. Армированная структура кольца придает высокую прочность
Из пластика	Плюсы: Минимальный вес. Несложный монтаж. Материал не подвергается коррозии, поэтому обеспечивается продолжительный срок. Имеет маленькие размеры. Нет необходимости привлекать специальную технику для установки. Герметичная конструкция обеспечивает экологически чистую обстановку на дачном участке. Всегда можно нарастить сооружение в высоту. Благодаря гофрированной поверхности, конструкция хорошо удерживается в почве

Расположение и нормы на участке

В начале, необходимо произвести точные расчеты. От дома и других сооружений расстояние не ближе чем 8 м. От днища конструкции до залегания грунтовых вод расстояние не меньше 0,5 м. Эти требования необходимо соблюсти для нормального функционирования.

Важно: если организован дренаж для септика, то расстояние от дна шахты до грунтовых вод не ближе чем один метр. В противном случае будет их загрязнение.

Дренажный сборный колодец должен располагаться в самой нижней точке всего дачного участка. Он сооружается на пересечениях/поворотах трубопровода. Это делается для предотвращения засоров. Конкретных норм нет относительно количества сооружений на территории. Влияет на это площадь участка, особенности грунта и степень залегания подземных вод.

Проект – важные моменты

Проект позволит максимально качественно распределить все важные составные части инженерной системы. На схеме должны быть указаны:

расстояние между дренажными колодцами ;
карта прокладки труб;
расчет уклона и сечения труб;
глубина и диаметр шахты ;
уклон и глубина закладки труб.

Обязательно учитывайте следующие факторы:

уровень залегания подземных/грунтовых вод;
характер грунта;
ориентировочный годовой уровень осадков;
рельеф территории;
есть ли поблизости какие-либо водоемы.

Важно: согласно СНиП уклон дрены на 1 м/п должен составлять 20 мм в условиях глинистого и 30 мм на 1 м/п в условиях песчаного грунта.

Помните, строить близко к фундаменту тех или иных построек запрещено, это может негативно сказаться на всем строении.

Инструменты и материалы для дренажника из бетонных колец

Устройство требует сбора необходимого строительного инструментария. Исходя из проекта и способа монтажа, можно использовать ЖБИ различных типоразмеров, например:

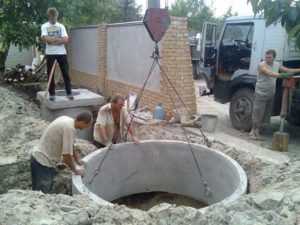

Большой вес колец требует привлечения подъемной техники для аккуратной их установки и транспорта, чтобы их доставить. Потребуются лопаты для копки траншей и ям, если объем работ большой, то заказывается спецтехника. Чтобы правильно установить ЖБ-кольца, требуется песок, щебень и гравий.

Пошагово: копка и установка своими руками

Монтаж осуществляется двумя способами:

Если диаметр кольца позволяет, сразу устанавливаете его в положенном месте. Внутрь него залезает человек и начинает подкапывать. Постепенно вынимается грунт, и оно будет опускаться вниз под своим большим весом. По такой технологии устанавливаются все кольца без привлечения спецтехники.
Предварительно копается шахта. Диаметр ямы должен быть на 400 мм шире наружного кольца. Копка может выполняться вручную, если нет возможности подъезда экскаватора к месту работы. Перед установкой колец дно рекомендуется засыпать подушкой из гравия толщиной до 200 мм. Особенно это хорошо, когда почва мягкая. Если коллектор будет накопительным или ревизионным, то нижнее кольцо должно иметь герметичное дно. Сделать его можно самостоятельно.

Независимо от способа установки, стыковка колец осуществляется при помощи цементно-песчаной смеси. После ее высыхания внутреннюю часть сооружения рекомендуется обработать гидроизоляционным битумно-полимерным составом.

На следующем этапе происходит копка траншей для прокладки трубопровода.

В нужных местах перфоратором пробивается дырка в кольце. В отверстие выводится труба, после чего это место обязательно замазывается цементно-песчаным раствором и битумно-полимерной гидроизоляцией.

После окончания установки с наружной стороны кольца все пустое пространство заполняется щебнем. После подсыпки камней слоем до 0,5 м остальное засыпается глиной.

Если будет крышка из ЖБ, то она просто устанавливается сверху сооружения, и в ней монтируется люк.

Инструменты и материалы для смотрового коллектора

Инспекционные колодцы производятся из следующих элементов:

дно – это полностью герметичное основание;
рабочая часть (широкое кольцо или прямоугольная/квадратная форма, размер должен позволять человеку залезать внутрь);
люк;
лестница (в зависимости от глубины).

Пластиковый смотровой колодец в своей комплектации уже может иметь люк и лестницу. Что касается инструментов, то необходимо оборудование для копки котлована.

Пошагово: копка и установка

Вся работа состоит из нескольких последовательных этапов:

Сначала роется котлован. Его размер должен быть больше самой емкости на 0, 5 м с каждой стороны.
Грунт на стенках ямы обязательно уплотняется. Если почва неустойчива, то сооружается опалубка. Позднее с использованием ее можно залить бетонный кожух.
На утрамбованное и выровненное дно насыпается подушка из песка и щебня. Каждый слой уплотняется. Что касается песка, то лучше использовать речной.
После опускается лоток, имеющий выходы для труб. Гораздо проще будет работать, если у вас пластиковая емкость. В этом случае аренды спецтехники не нужно.
Осуществляется подключение трубопровода. Все стыки уплотняются, герметизируются и утепляются.
Должен иметь вентиляцию, чтобы исключить скачки давления.
После полной установки пустое пространство между емкостью и ямой засыпается щебнем и песком. Обязательно трамбуется.
По прошествии нескольких дней еще раз уплотните и подсыпьте песка со щебнем.
Монтаж люка. Если у вас пластиковая емкость, то он идет в комплекте, если бетонный, то изготавливается по размеру.
Спустя три дня сооружение готово к эксплуатации.

Инструменты и материалы для пластикового

Комплектация КДН будет зависеть от цели его использования:

приобретается емкость диаметром около 2 м (это позволит человеку спускаться вниз для техобслуживания);
уплотнители из резины;
пластиковое герметичное дно;
люк из пластика.

Пошагово: копка и установка пластикового

Весь процесс расписан пошагово:

Труба нужного диаметра отрезается согласно глубине. Это обязательно учитывалось, когда выполнялся расчет всей системы.
Далее выкапывается яма. Ее размер со всех сторон должен быть большим на 0,5 м. Это обеспечит комфортную работу.
Снизу трубы необходимо отмерить 0,5 м и сделать технологические отверстия для подсоединения трубопровода. Чтобы была полная герметичность, эти проемы оснащаются уплотнительной резиновой прокладкой.
Дно обязательно засыпается подушкой из смеси песка и щебня и заливается бетонной стяжкой.
Перед установкой трубы к ее нижней части герметично присоединяется дно. В качестве гидроизолирующего материала используется герметик или битум.
Когда стяжка на дне котлована высохла, опускается емкость.
К ней подключаются трубы. Все соединения должны быть герметичны.
Пространство между стенками земли и емкости засыпается смесью из гравия и песка. Все тщательно трамбуется.
На завершающем этапе происходит установка люка.

Обустройство и эксплуатация

Правильно установить ревизионные системы для дачи или частного дома – это одно, совсем другое – поддерживать их в рабочем состоянии продолжительный срок. Если спустя некоторое время не производить обслуживание, то вся система дренажа не будет эффективной. Чтобы не довести до этого, рекомендуется проводить профилактические работы:

Проверять места соединения слива с канавой и дренажные стоки. Здесь может скапливаться очень много мусора. Загрязнения могут быть самыми разными: ил, листва, частицы почвы и прочее. Поэтому шахты должны быть обеспечены лестницами для необходимой их прочистки.
Особое внимание уделяется в зимнее время. Уровень грунтовых вод в этот период становится ниже. Поэтому в трубах и коллекторе будет отсутствовать вода. В этом случае на зиму систему не следует консервировать, так как изначально трубы помещались на глубину ниже уровня промерзания грунта. Более того, присутствие щебня и песка создает стойкий к деформации слой.
Если необходима промывка, то она выполняется напором воды.
Один раз в 15 лет выполняется глобальная прочистка и промывка всей дренажной системы.
Проверяется исправность насосного оборудования.
Надо убедиться, что люки надежно перекрывают емкость от попадания внутрь нее мусора извне.

Заключение

Мы рассмотрели все тонкости того, что такое дренажный коллектор, для чего он нужен и как его сделать. Также мы предоставили несколько пошаговых инструкций, которые помогут вам со всеми работами справиться своими руками. Надеемся, что этот материал помог вам разобраться во всех нюансах и процессах. Рекомендуем просмотр подготовленного видеоматериала в конце этой статьи.

Копка колодца и опускание колец в шахту

Пластиковые поворотные и проходные

Колодцы ЖБИ: их виды и характеристики

ЖБ колодцы на загородном участке стали пользоваться большой популярностью. Они могут выполнять различные функции и иметь разные способы своего изготовления.

Разновидности колодцев на загородном участке

На сегодняшний день на загородном участке они могут быть двух типов:

Есть разные их конструкции и материала для изготовления. Функции у них также отличаются.

Материалы, которые используют в конструкции такого типа:

ЖБИ изделия для колодцев.
Пластиковые изделия аналогичного предназначения.

Водонаборный колодец из ЖБИ элементов

Водоснабжение в доме может выполнятся при помощи колодцев или скважин. Скважины представляют собой трубные колодцы, которые требуют отделки пластиковыми трубами. Шахтные колодцы более практичны и для своего сооружения не потребуют больших затрат.

Они характеризуются такими функциями:

Легкость монтажа конструкции.
Небольшая глубина, которая может достигать 10 м.
Прочность при правильном монтаже каждого элемента конструкции.

Обязательным будет устанавливать на них:

Водонаборный шахтный колодец

Шахтные колодцы копаются при помощи:

Подручного инструмента: лопаты. Земля выгребается ведрами или другими большими емкостями.
Специального оборудования: машины с ковшами.

Формы могут быть разными:

Это не мешает в конструкция использовать ЖБИ элементы колодцев, которые имеют круглую форму.

Совет. При сооружении ЖБИ колодца для воды стоит использоваться для установки колец только специальные краны, так как вес каждого такого элемента довольно велик.

ЖБИ кольца для сооружения конструкции водонаборного колодца

ЖБИ кольца и другие элементы для сооружения колодца для воды

Колодцы ЖБИ для воды всегда пользовались большой популярностью.

Высокой прочностью колец.
Различными размерами элементов конструкции.
Возможность углубления и монтажа колодезных колец и других элементов.

Изготавливаются ЖБИ кольца с применением:

Раствора бетона.
Специальных укрепляющих средств.
Арматурных сеток разной величины, которые помогают сделать кольца более прочными и долговечными.
Щебня или гравия. Только такой материал должен быть небольшого размера, чтобы обеспечить надежную связку всех элементов раствора.

Цена на кольца зависит от их вида и функций, которые они выполняют. Есть несколько видов колец, которые используются в сооружении конструкции.

Стеновые кольца (опорные). Их предназначение заключается в организации стенок конструкции, и они в последствие служат для поддержания плиты перекрытия.
Кольца с замками. На данный момент они используются наиболее часто в сооружении, так как на своих стенах в торце имеют специальные замки, которые позволяют сделать конструкцию прочной по причине надежного закрепления каждого элемента между собой.
Кольца с дном. Они используются для организации дна.
Кольца с плитой перекрытия, которые завершают конструкцию.
Кольца горловины. Они устанавливаются на опорные кольца и служат опорой для плиты перекрытия.

Совет. Как только железобетонные кольца уже вмонтированы в котлован для колодца обязательно нужно обработать их стыки бетонным раствором.

Для чего это нужно?

Раствор бетона позволяет:

Надежно скрепить каждый элемент конструкции.
Обезопасить от смещения грунтов, которые могут стать причиной деформации конструкции и, как следствие, загрязнение воды.
Загерметизировать швы от попадания примесей металлов, грунтовых и талых вод.

Изготовить раствор бетона для таких работ можно своими руками.

Для этого понадобится:

Примечание. Также можно применить затвердители, которые увеличат скорость застывания раствора на поверхности.

Размеры ЖБ колец для колодца могут быть разные.

Есть такие параметры колец:

Внутренний диаметр начинается от 70 см и заканчивается 1 м.
Внешний диаметр начинается с 110 см и заканчивается 126 см.
Высота колец составляет 10-70 см.
Толщина стен достигает 10 см.

Размеры ЖБИ колец и других элементов конструкции

Другие железобетонные элементы для сооружения

ЖБИ колодец может изготавливаться не только при помощи стандартных колец. Есть еще пластины для обустройства конструкции.

Они используются в случае:

Конструкция имеет квадратную или прямоугольную формы.
Грунт не позволяет применить круглые пластиковые или ЖБИ кольца по причине очень частого смещения.

Устанавливаются такие элементы конструкции при помощи:

Раствора бетона, которым обрабатываются стыки листов.
Специальной техники, так как вручную сделать монтаж конструкции не получится по причине большого веса самого материала.

Размеры плит могут быть:

Преимущества железобетонного колодца

Основным преимуществом будет то, что он может быть сооружен на любом типе грунта.

Совет. Но тут есть определенные ограничения. Если грунт постоянно подтапливается и внутри происходит смещение слоев земли, то рекомендуют использовать другие типы конструкции колодца.

Прочные и надежные.
Служат длительное время.
Бетон не способен выделять вредные вещества, которые могут отразится на качестве колодезной воды.
Стенки конструкции в случае засорения могут очищаться собственноручно с применением любых специальных средств.

Канализационные колодцы

Такой тип сооружения также необходим на загородном участке для повышения условий проживания на нем. Смотрите фото.

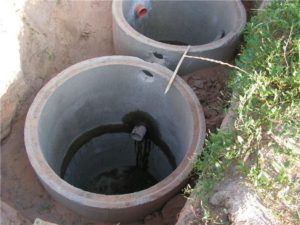

Канализационный колодец из ЖБИ колец

Для сооружения таких конструкций могут использоваться:

ЖБИ кольца.
Пластиковые кольца.
Готовые емкости для стоковых вод.
Септики с различными видами камер.

Размер ЖБИ колец может быть разный.

Их диаметр составляет:

Совет. Выше приведены примеры размеров внутреннего диаметра. Внешний отличается от него и это стоит учесть в процессе сооружения при копании канавы.

Высота колец может быть:

Соорудить конструкцию любой глубины.
Придать ей необходимый размер.

Примечание. Кольца или плиты для канализационного колодца или водонаборного можно изготовить самостоятельно и для этого есть определенная инструкция.

Для работ понадобится:

Специальные вибростолы, которые можно взять в случае необходимости в аренду, но можно обойтись и без низ.
Раствор бетона, который приготавливается самостоятельно. Только в процессе перемешивания в него добавляется определенное количество гравия или щебня, гранулы которых небольшого размера.
Формы для выливания раствора, которые могут быть цилиндрическими или прямоугольными. Сооружаются они из деревянных планок и досок по принципу конструирования опалубки.

Совет. Деревянные самодельные формы должны иметь съемные бока, чтобы готовый вылитый элемент можно было свободно вынуть из формы.

Форма для выливания колец из ЖБ круглой формы

Как самостоятельно сделать колодец из ЖБИ на загородном участке

Изначально нужно правильно подобрать место для сооружения конструкции.

Тут есть такие требования:

Колодец с водой или для стоковых вод должен находиться на определенном расстоянии от строений на участке. Это позволит обезопасить дом от подтопления в результате разрушения конструкции.
В случае сооружения канализационного, на поверхности грунта в периметре 10 м не должно быть никакой растительности.

Совет. Если используются не простые канализационные колодцы, которые состоят из одной камеры, а септики с большим количеством камер, то площадь насаждений должна находится на большем расстоянии от конструкции.

Потом выбирается форма. От нее будет зависеть метод обустройства конструкции.

Копать можно с помощью:

Лопаты.
Специальными машинами с ковшами.

Совет. Если на участке будет работать специальная техника, то участок должен позволять ей совершать маневры.

Глубина колодца может быть разной. После того, как углубление готово, приступают к установке колодезных колец.

Совет. Если кольца из железобетона, то лучше всего воспользоваться услугами специальной техники, так как вес колец достигает 50 кг.

Будет ли у конструкции дно.
Из какого материала будут стены.
Материалы для защиты конструкции от попадания посторонних предметов.

Совет. Если дна у конструкции не будет, то обязательным сделать на дне естественные фильтры из песка, гравия и щебня. Можно использовать каждый такой материал и по отдельности, только вместе они повышают качество фильтрования воды.

Подключение трубопровода

Подача воды из колодца в трубопровод осуществляется с помощью насоса. К его отводящему патрубку подсоединяется центральная труба с обратным клапаном, по которой вода может поступать на поверхность.

Это удобно в том случае, если вода понадобится на улице. Не бегать же за ней в дом, если нужно полить грядки, или помыть машину. В эту трубу врезается боковая ветвь трубопровода, который и будет осуществлять подачу в дом. Можно, конечно, обойтись и без трубы, подающей воду наверх, а сделать подключение, как на картинке снизу.

Схема подачи воды из колодца в дом

Здесь очень важно качественно герметизировать точку прохода водопроводной трубы сквозь стенку, так как через это отверстие в колодец могут попадать неочищенные воды. Некоторые люди думают, что решить этот вопрос можно с помощью монтажной пены.
Но это не так! Пена подвергается постепенному разрушению в воде, и просто неспособна обеспечить герметичность на длительный срок. Лучшим вариантом будет создание обжимного соединения. В отверстие стены, предназначенное для входа трубы, сначала вставляется удлинённый сгон из латуни или бронзы.

Сгон для соединения труб

Окружность отверстия в бетоне, и срединная часть сгона промазываются любым водостойким герметиком, которых в продаже великое множество. Идеально подходят для этой цели фиброрезина и силикон. Затем, на сгон следует натянуть резиновый уплотнитель, который можно вырезать самостоятельно, например – из велосипедной камеры.
Потом сгон зажимается специальными пластинами или шайбами, и плотно затягивается гайками. Ну, а дальше, на сгон накручиваются фитинги, и выполняется резьбовое соединение труб. Все остальные способы герметизации несовершенны, и рано или поздно дадут течь.
Если колодец не очень глубокий, и его монтаж осуществляется в заранее вырытом котловане, идеальным вариантом для снижения наружного давления грунтовых вод на стенки колодца, является устройство дренажной гильзы.
В этом случае, пазуха, образующаяся между колодцевыми и земляными стенками, засыпается чередующимися слоями из песка и щебня. Вместо песка, для прослойки можно использовать и глину.
Такой дренаж не только отведёт воду от стен колодца, но и существенно уменьшит пучение грунта, связанное с его замерзанием и оттаиванием. И ещё, дренаж позволит обойтись не только без глиняного замка, но и без устройства отмостки вокруг оголовка колодца.
Если колодец находится недалеко от дома, и трубопровод пролегает по прямой, вам понадобится, в зависимости от его протяжённости, возвести еще смотровые колодцы. Расстояние между ними не должно превышать 15 м.
К примеру, от фундамента дома до колодца 50 метров – тогда на трассе трубопровода должно быть устроено не менее трёх смотровых колодцев. В случае с необходимостью прокладки труб в разных уровнях, такой колодец можно совместить с перепадным.

Домик для колодца

Вспомогательные колодцы отличаются от питьевых не только глубиной, но и тем, что представляют собой герметичную ёмкость с бетонным дном. Все остальные работы производятся аналогично. Единственно, в смотровых и поворотных колодцах внутреннюю гидроизоляцию стен можно выполнить по всей поверхности.

Видео в этой статье показывает, как можно самостоятельно соорудить на своем участке колодец.

В статье использованы материалы:

http://wodakachka.com/kolodtsy/stroitelstvo/ustanovka-drenazhnyh-kollektorov.html

http://moikolodets.ru/kolodcy-zhbi-56

http://stroy-podskazka.ru/anturium/razmnozhenie-i-uhod/

Устройство водопроводного колодца из бетонных колец

Как выполнить монтаж колодца из железобетонных колец своими руками
