Стойка для дрели – стационарное приспособление для крепления инструмента, что позволяет проводить сверление отверстий в разных материалах с высокой точностью в бытовых условиях. Такая стойка – это станина со штативом, к нему прикрепляется зажимное устройство – в него перед работой вставляется и закрепляется дрель, штатив с дрелью может перемещаться вдоль всей стойки. Обычно все модели также оснащены тисками для надежного закрепления детали, где нужно просверлить отверстие. Для более высокой устойчивости у некоторых стоек в станине предусмотрены отверстия, так что ее можно закреплять на слесарном столе.
В зависимости от конструкции бывают поворотные стойки, чтобы закреплять инструмент в разных плоскостях, основание таких стоек делают шарнирным. Стойки для дрели с наклоном предназначены для сверления под углом, можно делать отверстие в трубах.
Для сверления отверстий и создания выемок в профилях предназначены стойки с поворотной станиной. Оснащаются они штативом для дрели с реечным механизмом для подачи инструмента, глубина подачи может достигать 6 см.
Всем добрый день! В этом обзоре я покажу, как удалось сделать небольшой простой сверлильный станок из приобретенной стойки под дрель и имеющейся, но редко используемой, ручной электродрели. Я постарался сделать законченное и удобное приспособление для любительских и бытовых нужд, без претензий на профессиональное применение. Как всегда, в обзоре описание процесса, чертежи, и полученный результат.
Стойка заменяет сверлильный станок, одновременно обладает универсальностью. Компактная — помещается в небольшую коробку, процесс сборки/разборки достаточно быстрый. Можно хранить на полке в разобранном виде, не будет занимать много места. Актуально для домашнего хобби, изготовления печатных плат и т.п.
Сообщества › Сделай Сам › Блог › Магнитная стойка для дрели из металлолома своими руками!

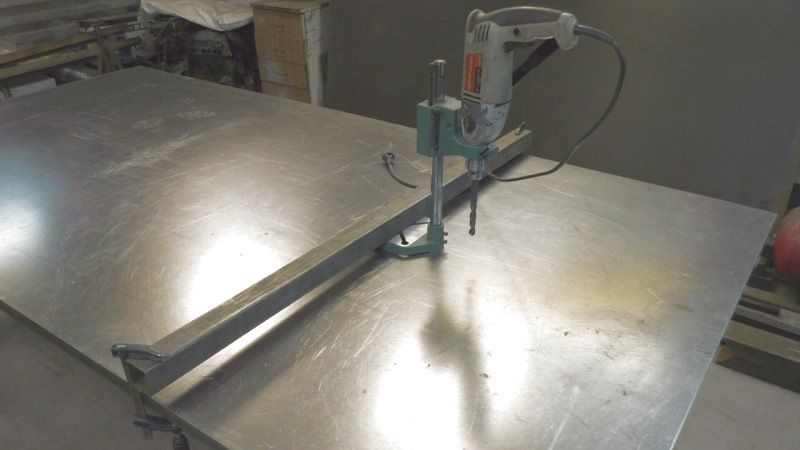

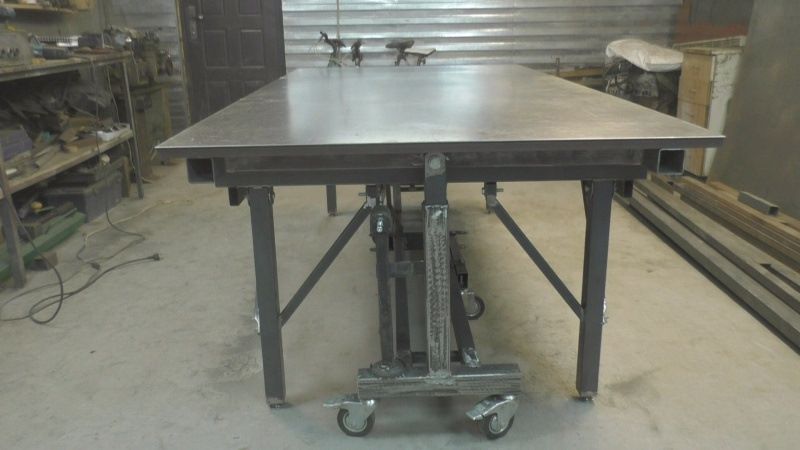

Сейчас занят изготовлением большого складного сварочно-монтажного стола в свою мастерскую и в связи с этим появилась необходимость просверлить около 200-250 отверстий в столе под быстросъёмные струбцины.

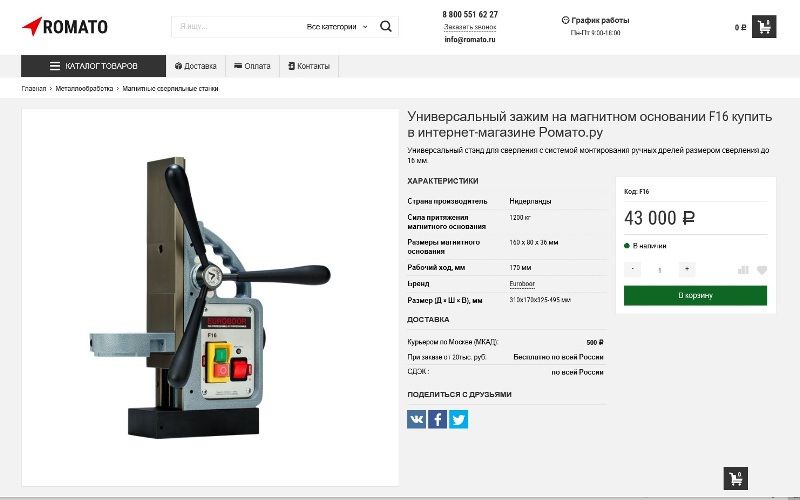

Кроме количества, смутила и необходимая точность – отверстия должны быть строго вертикальными, иначе мои струбцины будут стоять вкривь и вкось. А это значит, что дрель мне не совсем подходит – насверлим, но вот чтобы ровно – это вопрос )). Решил делать с помощью магнитной дрели или стойки под дрель. Посмотрел на цены и офигел – самая «дешёвая» из нормальных, но не брендовых стоек – 43000 р. Уровня Бош и Макита – от 100000 р!
Это если без самой сверлилки. А с ней – от 150000р. Можно и так, но:

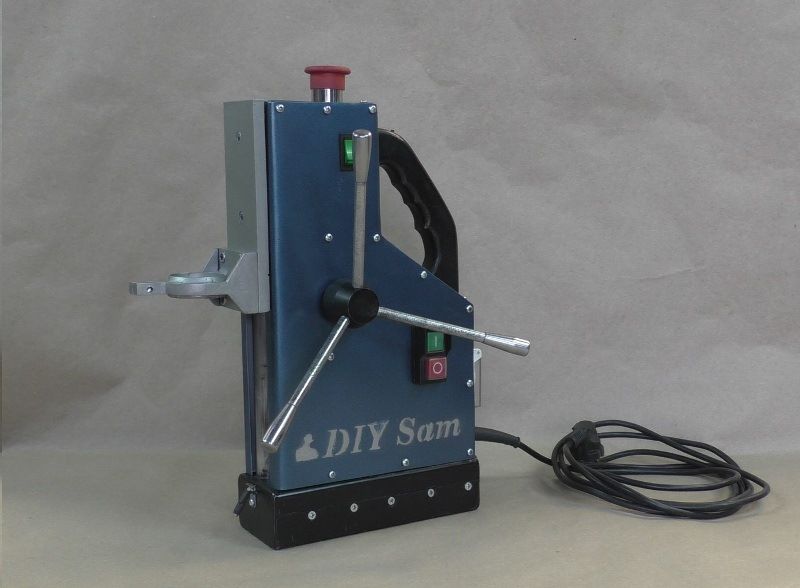

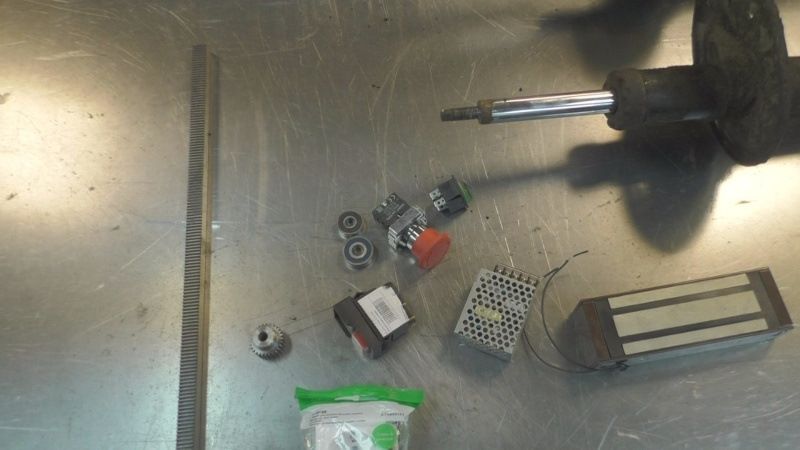

Короче, решил сделать сам. Ну и из доступных вещей. Первая мысль была прикрутить к основанию обычной стойки электромагнит от двери, развернуть стойку назад и сверлить. Тут несколько проблем – если не портить стойку, то основание поднимется сильно выше и дрель может не доходить до конца (хотя это при длинном сверле не так важно). Ещё проблема в её хлипкости. В общем, не понравилось. Но я так бы и сделал, если бы не увидел в одном из интернет-магазинов зубчатую пару рейка/шестерня за 500-700 руб. И тут заработала инженерная мысль, подгоняемая некоторым перфекционизмом. Может, немного переусердствовал, но получилось вот так. Из ништяков – сделал лазерный указатель, который включается маленькой кнопкой на рукоятке при выставлении стойки «по месту». Далее она примагничивается небольшим зелёным выключателем рядом с рукояткой. Он же замыкает цепь на основной выключатель – то есть пока не примагнитил, сверлить не начнёшь. Основной выключатель – электромагнитный, от станков. Его плюс – если пропало напряжение, он в любом случае отключится и при появлении напряжения вновь станок останется выключенным. Питание магнита – от блока 12В (постоянных), питание лазерного модуля – от КРЕН 5а (5 В). Прокатился по местным автосервисам и собрал комплект для рукоделия – пара старых передних стоек, пара стоек стабилизатора и рулевая тяга. Ещё заскочил на приём лома за черметом.
В основе конструкции – корпус из трубы 60х80х4 мм и штоки передних стоек.
Выпиливаем местечко под магнит:

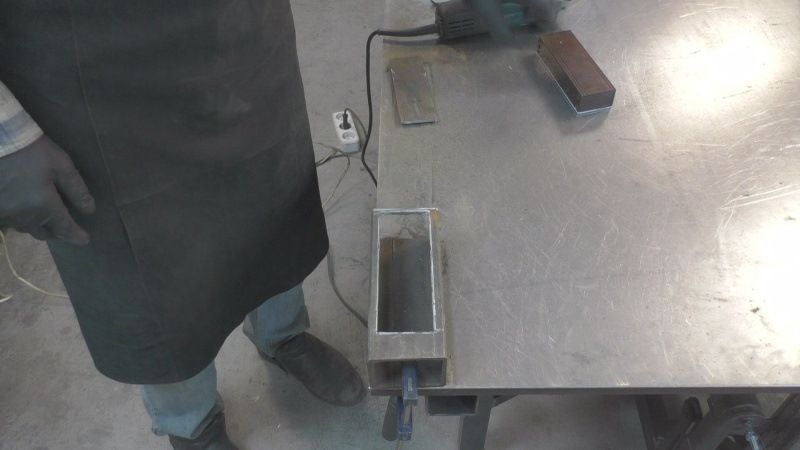

Половиним трубу и привариваем полосы для крепежа – винтов М4:
Стойки и направляющие
Стойка для дрели
Для того, чтобы превратить любую дрель в небольшой сверлильный станок достаточно одного небольшого приспособления: стойки служат именно таким вспомогательным приспособлением, которое из недорогой дрели делает вполне работоспособный и достаточно точный стационарный инструмент для сверления отверстий.
Направляющая для дрели
Дрелью без каких-либо приспособлений сложно сверлить отверстия под углом (с точным соблюдением угла), да и для того, чтобы сверло было точно под углом 90 градусов к поверхности необходимо иметь точную руку и острый глаз. Иногда бывает сложно просверлить, например, твердый материал в конкретной точке: и угол выдержать надо, и вращающееся сверло постоянно соскальзывает. А уж просверлить отверстие под углом в «неудобном» месте без направляющей для дрели практически невозможно! Ещё одна непростая задача, которую Вы легко решите с помощью направляющей для дрели, это сверление трубы. Просто установите её в угловой упор на корпусе направляющей и всё будет достаточно просто и легко.
Стойка для болгарки
Стойка для угловых шлифовальных машин превращают любую болгарку в производительную и точную отрезную пилу по металлу.
Самая низкая цена только у нас!
Особенности стойки для дрели
Дрель является отличным инструментом, способным выполнить в быту и на производстве широкий спектр задач. Однако, удержание руками не дает необходимой точности для всех типов работ. Решить проблему позволяют направляющие для дрели, которые надежно фиксируют инструмент и позволяют использовать его в качестве стационарного. Полноценной заменой сверлильному станку устройство не станет, но позволит упростить и повысить точность операций.
Варианты направляющих стоек для дрели
Сегмент представлен различными моделями систем, каждая направляющая для дрели имеет свои конструктивные особенности, различается и стоимость, за которую их можно купить.
Легкие модели оснащаются площадкой, на которой можно зафиксировать небольшие тиски. К ней крепится стойка с зажимом под инструмент и подпружиненная ручка, позволяющая опускать дрель и автоматически ее поднимающая. Чаще всего такие устройства рассчитаны на диаметр посадки в 43 мм. Знакомые с конструкцией считают, что оснащать такими основаниями следует оборудование мощностью не более киловатта и весом до трех килограмм. Облегченная конструкция при заклинивании сверла может быть повреждена мощной дрелью. Перед тем, как приобрести стойку, нужно ознакомиться с техническими характеристиками оборудования.
Отличительной особенностью становится небольшой ход дрели, обычно это 5-10 см. Чтобы не было ограничений по длине сверла, которое используется, стойку делают большой длины и добавляют регулировки подвижного фиксатора. Конструкция позволяет поднять или опустить оборудование при необходимости.
Материалы, из которых выполняется сверлильная стойка для дрели, могут быть самыми различными, от них во многом зависит цена. Самыми ненадежными являются пластиковые устройства, так как не отличаются большой устойчивостью к нагрузкам. При малейшем заклинивании сверла на выходе и резком повороте дрели, может быть поврежден фиксатор или другой элемент конструкции. Плюс такой стойки в ее минимальном весе, простоте транспортировки и установки.
Производители инструмента комбинируют металлические и пластиковые детали, чтобы добиться оптимального соотношения веса и прочности. Стойка для дрели с тисками часто выполняется из металла с большими запасами по толщине компонентов. Так удается получить надежную систему, способную работать при больших нагрузках и с инструментом большего веса и мощности. Значительный вес такого оснащения при транспортировке создает проблемы, но оборудование становится устойчивее, повышается точность проведения работ и их безопасность. Для исключения скольжения, посадка дрели, стойка и прочие элементы оснащаются резиновыми прокладками.
Часто встречаются основы с возможностью установки дрели под различными углами. В сочетании с оснасткой, как наждачные круги и шлифовальные шарошки, инструмент будет действовать, как шлифовальное оборудование.
Самостоятельная сборка стоек в условиях гаража может оказаться простым делом, некоторые умельцы создают конструкции из дерева. Однако, высокой точности работ и надежности оснастки добиться будет крайне сложно при таком подходе. При наличии минимальных средств, разумнее будет приобрести устройство от производителя, тем более, что подобрать можно систему на любой бюджет.
Тиски для стойки для дрели являются важнейшим компонентом конструкции, но не все производители комплектуют свои изделия ими. Струбцинами пользоваться при фиксации заготовки неудобно, из-за ограничений по высоте и конструктивным особенностям самих зажимов. Подойдут станочные тиски небольшой высоты. Так как большая часть стоек для дрелей являются компактными, оптимальный вариант – это маленькие тиски, высотой в 5-7 см.
Почему стоит купить стойку для дрели: преимущества перед станками
Заводское оборудование имеет большую мощность, рассчитано на максимальную точность сверления и продолжительность работы. Стоимость станка и габариты подразумевают его использование в цеху.
Компактный сверлильный аппарат удобно использовать в быту, он экономичнее. В зависимости от инструмента, меняется допустимый режим работы устройства. Дрели могут быть бытовыми, профессиональными и полупрофессиональными. Первые допускается использовать в течение нескольких десятков минут, после чего около получаса она должна остывать. Полупрофессиональные производительнее и эксплуатировать их можно намного интенсивнее, но им так же требуется продолжительный отдых между рабочими подходами. Профессиональные производятся из расчета, что работать без перерывов они могут до 8 часов, то есть целую смену.
