Схема мансарды двухскатной крыши

Из каких элементов состоит и каких видов бывает стропильная система двухскатной крыши

Стропильная система — мощный каркас кровли для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас зависит прочность крыши в целом.

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил двускатной крыши.

А как произвести расчет стропильной системы вы можете прочитаете здесь.

Виды стропильных систем для двухскатной крыши

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системы двухскатной крыши классифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

• Основания стропильных ног в вершине закрепляют накладками;
• Используют на боковые части бруски большего сечения;
• Закрепляют бруски, производя их врубку в коньковый элемент;
• Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

Используя данные методы, можно распределить нагрузку по всей конструкции.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса под мансарду следует обратить внимание на некоторые моменты:

• Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
• Установка ригеля — основания для потолочного навеса этажа. Самый эффективный вариант крепления — врубка ригеля в стропило полускворднем;
• Длина доски скоса должна быть длиннее линии стены;
• Сечение каркасных брусков должно быть максимальным;
• Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

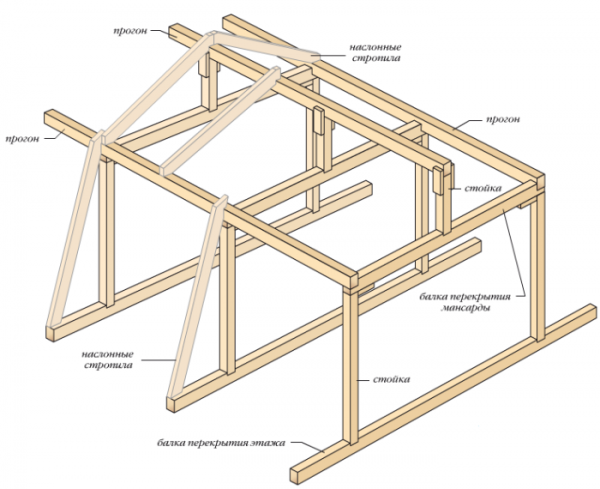

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

• Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
• В центральной части каркаса следует установить бабку;
• Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой на гидроизоляционную пленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

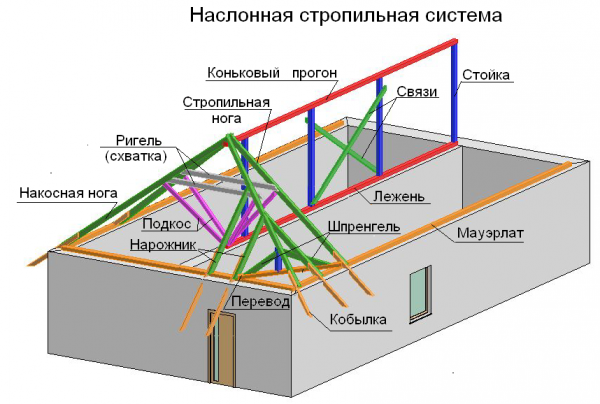

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

Варианты крепления основания системы к мауэрлату:

• Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
• Путем соединения одним гвоздем стропильных брусьев у конька — вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату — внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме, на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Такой же вариант крепления эффективен при прочной фиксации конькового элемента, что препятствует смещению кровли в горизонтальном направлении.

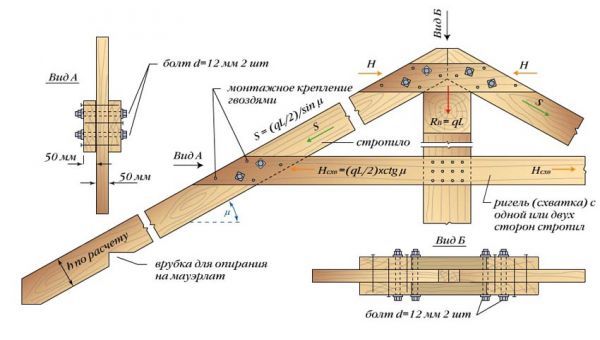

Каркас со схватками

С подкосами

Подкосы усиливают несущую способность деревянного каркаса и обеспечивают прочность стропильной доски.

Важное требование при установке подкоса — правильно вымеренный угол среза, который дает возможность плотно прилегать подкосу к соединяемым элементам.

Каркас с подкосами целесообразно возводить в местах, где есть вероятность посадки фундамента, или в деревянных постройках, где допустима небольшая усадка стен.

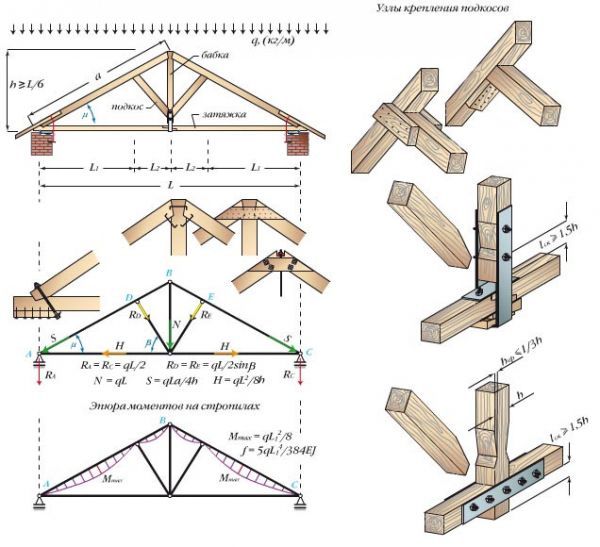

Каркас с подкосами

С двумя опорами внутри помещения

Когда имеются две опоры в виде внутренних стен, то при обустройстве стропильных ног под них подкладывают балки. Если балки не установлены, то к основанию стропил прибивают стойку, опирающуюся на внутреннюю опору.

Подстропильные балки устанавливаются на несущих опорах. На опорах внутри помещения устанавливают лежни, на которые падает нагрузка от подстропильных балок со стоек. Стропилы подрезают таким образом, чтобы они плотно прилегали друг к другу, и закрепляют.

При такой конструкции коньковый прогон не устанавливают.

Для обеспечения безраспорности конструкции крепят затяжки.

Стабильность конструкции обеспечивается с помощью стоек, которые установлены горизонтально от внутреннего основания к стропильной ноге, и расшивок, — деревянных балок, которые соединяют основания стоек наискосок.

Если конструкция распорная, то над прогоном крепится балка, соединяющая каркасные ноги, — ригель.

Виды стропильных систем

Устройство стропил для мансардной крыши

Перед монтажом стропильной системы под мансарду, необходимо правильно рассчитать нагрузку кровли и учесть другие факторы, которые могут повлиять на ее функциональность. Все деревянные элементы необходимо обработать антисептиками.

Монтаж стропильной системы выполняется поэтапно:

• Устанавливают мауэрлат на гидроизоляционный слой. Крепят доску к стенам скобами или гвоздями и привязывают металлической проволокой к заранее подготовленным в стене крюкам;
• Выпиливаются элементы каркаса;
• Изготавливается основной прямоугольник из затяжки и стоек;
• Монтируются два средних прогона, к которым крепят нижние стропильные брусья;
• Конструкцию можно поднять на крышу, где уже установить верхние стропила, соединив их у верхнего основания, закрепив коньковую балку и боковой прогон;
• Усиливают конструкцию необходимыми элементами: затяжками, стойками, подкосами, дополнительными упорами.

После установки каркаса на него укладывают пароизоляционную пленку, устанавливают обрешетку, элементы кровельного пирога и покрывной материал.

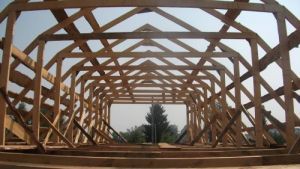

Устройство мансардной крыши

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать здесь.

Фермы закрепляют с помощью верхних и нижних прогонов.

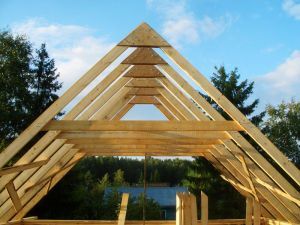

Стропильная система для чердачного помещения

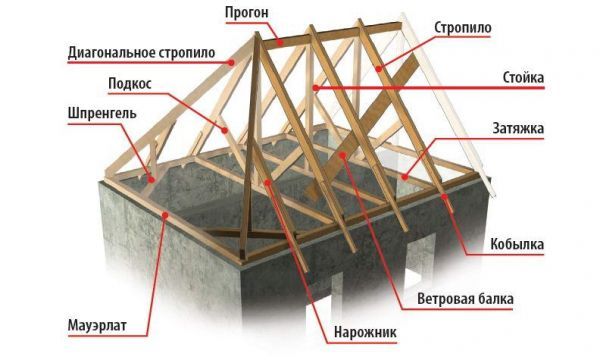

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

• Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
• Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
• Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
• Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
• Подкос. Планка, соединяющая под наклоном лежень и стропило;
• Стойка. Вертикально упирается в лежень и стропило;
• Конек. Балка соединения верхних оснований стропил;
• Кобылка. Наращиваемая часть стропила для свеса;
• Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
• Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:

Чертеж элементов стропильной системы

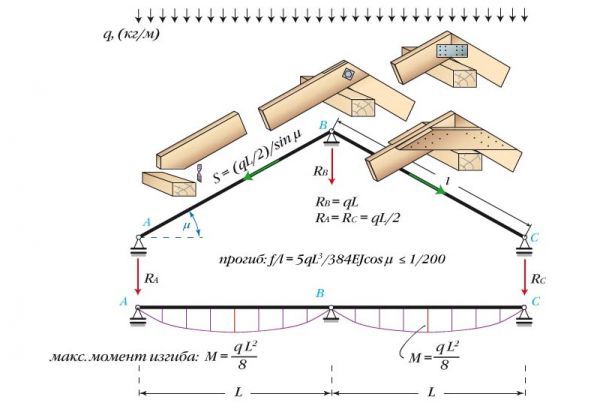

Узлы стропильной системы двухскатной крыши

Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

• С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;
• С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном — двигающийся металлический крепеж, при запиле — гвоздь или скоба;
• С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

В зависимости от пролета элементы крепят:

• Бабкой. Верх — скобами и хомутом, низ — хомутом;
• Подкосом. Верх крепят к стропило, низ — к бабке;
• Стойками. Крепят деревянными или металлическими накладками, шпильками.

Схема стропильной системы двухскатной крыши представлена ниже:

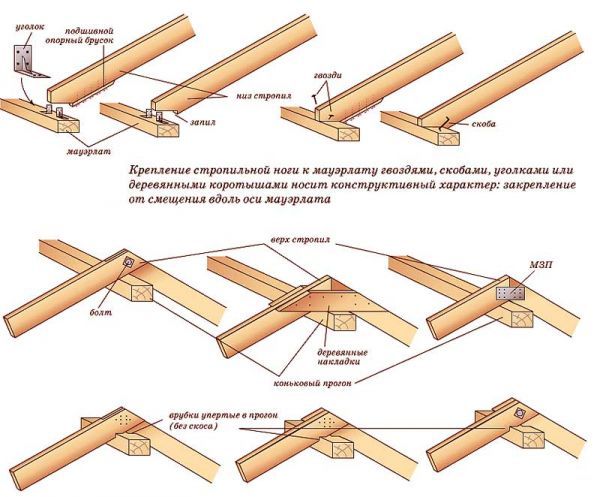

Схема узлов стропильной системы

Полезное видео

В данном видео вы узнаете о том, как строится двускатная крыша и стропильная система мансарды.

Двухскатная крыша с мансардой

При строительстве жилого дома естественным желанием владельца является максимально использовать площадь будущего строения и обустроить подкровельное пространство в помещение, пригодное для жилья или, так называемую, мансарду. Двухскатная крыша оптимально подходит для решения данной задачи, поскольку её конструкция изначально предполагает наличие значительного внутреннего пространства, которое может быть использовано, в том числе, и как жилое помещение.

Статьи по теме

Крыша каркасного дома своими руками

Строительство домов с плоской крышей

Какая крыша лучше для загородного дома

Как правильно утеплить крышу частного дома

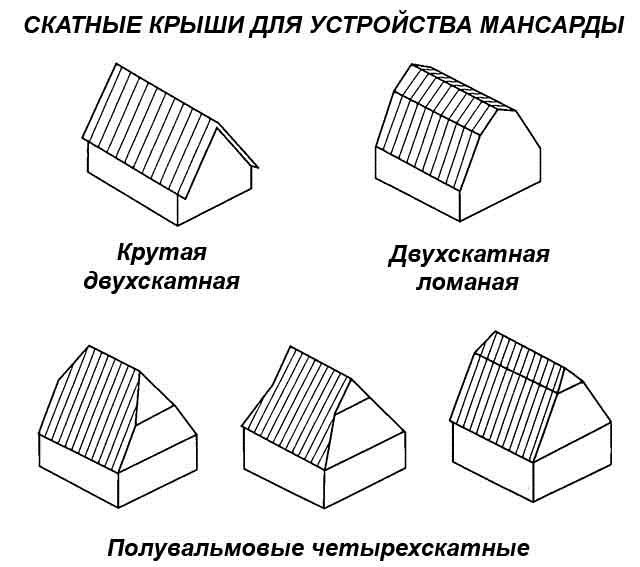

Основные виды двухскатной крыши с мансардой

Опытные архитекторы утверждают, что определенная форма мансардной кровли может придать любой постройке не только особой презентабельности, но и увеличит функциональность чердачного помещения. Выбор типовых конструкций довольно широк:

• односкатные;
• двухскатная (щипцовая);
• вальмовая и полувальмовая;
• ломаные;
• купольные, конические и пирамидальные.

Устройство мансарды на таких крышах сопряжено с оптимизацией угла расположения стропильной системы для максимального увеличения полезной площади внутренних помещений.

• Другим способом увеличения подкровельного жилого пространства является подъём стен первого этажа на высоту до метра, что приводит к вынужденному увеличению затрат на строительство;
• Строительством ломаной кровли, у которой каждый скат состоит из двух частей с разными углами установки. Это позволяет максимально задействовать пространство под крышей и обеспечить полноценный второй этаж на чердаке.

Как правило, когда говорят про мансардную кровлю, то имеется в виду именно устройство ломаной крыши. Оба способа обустройства мансардной кровли имеют свои достоинства, и выбор конкретного решения зависит как от дизайнерских предпочтений владельца, так и обеспечения необходимой функциональности дополнительных помещений.

Ломаная кровля с мансардой

Преимущества мансардной кровли

При любом способе устройства, кровля с мансардой обладает неоспоримыми преимуществами, которые зачастую оказывают решающее значение при разработке проекта будущего дома. Основными достоинствами двускатных крыш с мансардой можно назвать следующие:

• значительно увеличивается полезная площадь крыши дома дома без дополнительных затрат на фундаментные работы;
• за счёт утепления подкровельного пространства снижаются общие теплопотери;
• невысокая стоимость материалов и технологическая простота строительства делают крышу с мансардой экономически выгодным решением;
• дом с мансардой имеет привлекательный внешний дизайн;

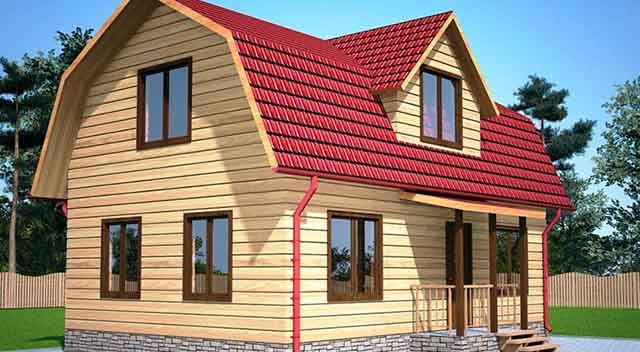

Вид дома с мансардой

для постройки кровли не требуется привлечение спецтехники, что даёт возможность выполнить монтаж своими руками.

Все вышеперечисленное позволяет сказать, что мансарда, устроенная в подкровельном пространстве двухскатной крыши современное, экономичное и простое решение вопроса увеличения жилого пространства дома.

Проектирование двухскатной крыши ломаного типа

• план мансардного помещения, его функциональное назначение, конфигурацию, площадь и высоту;
• углы уклона верхних и нижних скатов с учётом территориального расположения постройки и эстетической привлекательности;
• конструкцию фронтонных частей, наличие в них окон, вид материала для внешней отделки;

Чертеж ломаной крыши с мансардой

тип кровельного материала, утепление, гидро- и пароизоляцию.

1. Мауэрлат — брус, уложенный на несущие стены, функциональным назначением которого является равномерное распределение нагрузок от стропильной системы к зданию.
2. Стропило или стропильная нога — доска, которая формирует общую конфигурацию кровли и служит основанием для внешнего кровельного покрытия.
3. Боковые или нижние, они устанавливаются по наклонной технологии.
4. Коньковые или верхние, имеют висячую конструкцию.
5. Стойки — брус, установленный вертикально и выполняющий роль опор стропильной системы, а также каркасом для мансардного помещения.
6. Верхняя обвязка или прогон — горизонтально уложенный брус, который связывает все стойки вдоль несущей стены и формирует линию излома кровли.

Каркас для мансардной крыши
Балка чердачного перекрытия, затяжка или ригель — брус или доска, соединяющие стойки одной стропильной пары сверху и служащие основанием для соединения боковых и коньковых стропилин, а также выполняющие функцию распора.

8. Подвесная стойка — доска, которая нижней своей частью опирается на затяжку, а верхней фиксирует соединение пары коньковых стропил и обеспечивает распределение нагрузки между элементами.

9. Подкосы — брусовый упор боковых стропил, нижняя часть которого упирается в основание стойки под углом, а верхний край в стропило.

10. Обрешётка — доски, закреплённые по внешней поверхности стропилин поперек, которые служат основанием для кровельного покрытия.

11. Контробрешётка — бруски, устанавливаемые по внешнему торцу стропила вдоль и обеспечивающие фиксацию гидроизоляционного материала.

12. Кобылка — доска, которая удлиняет стропило для формирования полноценного свеса кровли.

Макет ломаной крыши с мансардой

Надо отметить, что стропильная система ломаной крыши может быть выполнена двумя принципиально различными способами:

1. Когда нижние стропила устанавливаются непосредственно на стену с закреплённым мауэрлатом. Данный способ применяется, если по проекту боковые стены здания выше, чем уровень пола мансардного этажа.
2. Установка боковых стропил осуществляется на балки перекрытия. Такой способ является более актуальным, поскольку позволяет увеличить полезную площадь мансарды.

Стропильная система ломаной крыши

Учитывая вышеприведённые особенности проектирование двухскатной кровли с мансардой можно составить правильный проект крыши своими руками.

Расчёт стропильной системы мансардной кровли

Самый простой и надёжный способ вычислить параметры конструкции в ломаной кровле, а также необходимое количество материалов для её строительства, это использовать для расчёта онлайн калькулятор.

Чтобы получить расчёт конструкции мансардной кровли в программу-калькулятор необходимо ввести следующие данные:

• высоту мансардного этажа или высоту опорной стойки;
• желательное расстояние между балкой первого этажа и коньком;
• длину стены, перпендикулярной фронтону;
• планируемую ширину внутреннего помещения или расстояние между стойками одной линии стропил;

Инструкция для онлайн калькулятора

длину заложения или меньшее расстояние от несущей стены до опорной стойки;

ширину кровельного свеса;

тип кровельного материала и его характеристики;

выбрать регион расположения будущей постройки. В результате программной обработки введённых в калькулятор данных, получается один из вариантов мансардной крыши, в том числе вычисляются: углы наклона боковых и коньковых стропилин;

их длина; общая площадь крыши дома.

Варьируя вводимыми данными по высоте конька и длине заложения можно получить тот вариант, который будет оптимальным как по характеристикам, так и по внешнему дизайну.

Дизайн крыши по вводным данным в калькулятор

Дополнительно, если использовать онлайн калькулятор с расширенными алгоритмами и ввести требуемые программой данные, можно получить расчёт более подробной спецификации по необходимому количеству и качеству пиломатериалов, которые понадобятся для строительства стропильной системы ломаной крыши, в том числе:

• рекомендованные сечения стропил, их количество и длину по каждому типу;
• оптимальное расположение обрешётки, характеристики досок и расстояние разбежки между ними;
• ориентировочный общий вес, а также суммарную массу по каждому однотипному элементу;
• площадь мансарды; количество и вес кровельного покрытия;

Пример схемы ломаной крыши для просчета … схема крыши

сечение и требуемое количество брусков контробрешётки;

площадь необходимых гидро- пароизоляционных материалов, а также утеплителя;

спецификацию необходимых доборные элементы, их количество и характеристики;

планируемое количество материалов для крепежа;

ориентировочную стоимость монтажа.

Данная подробная спецификация, расчёт которой выполнит программный калькулятор, будет служить отправной точкой для дальнейших работ по строительству мансарды.

Если электронный калькулятор недоступен, то рассчитать параметры двускатной крыши можно с применением простых математических формул и справочных таблиц.

Как построить мансардную крышу – пошаговое руководство

Мансарда, позволяющая эффективно использовать площадь перекрытия частного дома, — конструкция достаточно сложная. Как правило, домовладельцы поручают ее строительство опытным мастерам – кровельщикам. Но если вы дока в плотницком деле и не боитесь трудностей, то наверняка сможете справиться с задачей самостоятельно. Первый шаг – получение теоретических знаний о том, как мансардная крыша рассчитывается и строится своими руками по индивидуальным чертежам. Эту информацию, изложенную в виде пошагового руководства, вы найдете в данной статье.

Выбор конструкции кровли

Для устройства мансардного этажа вместо обычного чердака подойдут следующие типы крыш (изображены ниже на схеме):

• обычная двускатная с уклоном 45° и больше (крутая);
• ломаная кровля;
• четырехскатная полувальмовая.

Примечание. Как видно из схемы, различные полувальмовые покрытия – это усложненные двускатные кровли, так что рассматривать их отдельно нет смысла. В плане дизайна интерес представляет многощипцовая конструкция, показанная на фото, но для ее возведения нужен приличный опыт.

Двускатная мансардная крыша наиболее проста в исполнении и экономична в плане расхода материалов. Но за это придется расплачиваться меньшей полезной площадью и наклонными стенами пристроенного этажа, не позволяющими разместить высокую мебель. Это не станет проблемой, если в мансарде планируется обустроить спальню — кровати спокойно встанут около продольных стен. Другой способ решить вопрос – приподнять стропильную систему на необходимую высоту, как показано ниже на чертеже.

Кровля с ломаными формами — наиболее популярный вариант, поскольку позволяет сделать наверху полноценные жилые комнаты. Если не предусматривать на ее склонах выступающие окна, то по технологии монтажа такая крыша ненамного сложнее двускатной, хотя расход стройматериалов увеличится. Чтобы упростить вам выбор, предлагаем рассмотреть и сравнить 3 самых распространенных варианта мансардной надстройки для частного дома стандартных размеров 6 х 6 м:

1. Крутая кровля с двумя скатами, наклоненными под углом 45°.
2. Ломаная конструкция, где нижние стропила наклонены под углом 60°, а верхние – 30°.
3. То же, что вариант 1, только фермы подняты на высоту 60 см, а стропильные ноги стоят под углом 37,5°.

Все три сооружения мы для удобства изобразили на одном чертеже, который можно взять за основу для будущего строительства.

Примечание. В качестве основного стройматериала для изготовления стропил и других элементов каркаса взята доска поперечным сечением 50 х 150 мм.

Чтобы выбрать лучший из трех вариантов, предлагаем изучить сравнительную таблицу, где представлены параметры мансардных помещений из расчета на 1 погонный метр длины здания.

Зная длину кровельных скатов, указанный в табличке, можно приблизительно прикинуть расход стройматериалов для каркаса, покрытия и утепления. Следующая таблица дает возможность оценить общую площадь комнат второго этажа при реализации всех 3 решений в частных домах с различными размерами.

Расчет стропильной системы

Стропила мансарды, построенной своими руками, должны в течение всего срока эксплуатации выдерживать такие нагрузки:

• собственный вес;
• массу кровельного покрытия и утеплителя;
• максимальные для данной местности порывы ветра;
• давление снегового покрова.

Справка. При уклоне кровли более 45° снег на ней практически не задерживается, а при 60° и вовсе не учитывается при вычислениях. Зато возрастает ветровое давление из-за высоты конструкции и ее положения, близкого к вертикальному.

Результатом расчетов должны стать 2 параметра – сечение стропил с балками (иначе – затяжками) и шаг их установки. Ошибочно думать, что размеры деревянных брусьев крыши растут вместе с нагрузками на нее. Максимальная жесткость конструкции достигается за счет применения стропильных ферм из бревен диаметром 120—200 мм либо пиломатериалов толщиной от 40 до 200 мм, устанавливаемых с шагом 50—120 см. Если вы не являетесь инженером – строителем, точнее определить эти значения не сможете, поскольку методика довольно сложная.

Онлайн-калькуляторы, размещенные в интернете, вопрос не решают, потому что их расчеты все равно нужно проверять. Выход такой: воспользуйтесь готовыми данными, которые давно посчитаны. Для этого вам потребуется таблица №1, где приведены сечения стропильных ног при различной длине и нагрузке:

Методику вычислений поясним на примере. Предположим, что снеговая нагрузка на плоскую поверхность (проекцию скатной крыши) в вашей местности составляет 100 кг/м², уклон равен 60°, длина пролета – 4,5 м (до подкоса), шаг стропил – 120 см. Кровельное покрытие – шифер. Считаем:

1. Реальный вес снегового покрова: 100 х 0,32 = 32 кг/м². Коэффициент уклона 0,32 взят из таблицы №2, представленной ниже.
2. Удельный вес шиферного покрытия с обычным профилем равен 25 кг/м².
3. Общий удельный вес – 32 + 25 = 60 кг/м².
4. Вычисляем удельный вес на 1 погонный метр стропил, умножив 60 кг/м² на шаг установки 1,2 м. Получаем 72 кг.
5. Возвращаемся к таблице №1 и подбираем сечение бруса по длине пролета. Принимаем нагрузку 100 кг на 1 м. п. стропила (с запасом). Подходит бревно диаметром 140 мм, доска 40 х 200 мм и остальные материалы, чьи размеры находятся в той же горизонтальной строке.

Справка. При монтаже ломаной мансардной крыши используется 2 вида стропил – наслонные и висячие. На двускатной кровле применяются только висячие, в чем между ними разница, отражено на схеме.

Правильно определить интервал установки стропильных ферм вам поможет последняя таблица №3:

Предложенная методика подойдет для небольших домиков прямоугольной формы размерами 6 х 6 м. Чтобы построить мансардную крышу на большом коттедже, за расчетами настоятельно рекомендуется обратиться к специалистам – проектировщикам.

Изготовление каркаса

Упрощенный способ, представленный ниже, предполагает устройство мансардной ломаной крыши в 2 этапа: сборка стропильных ферм на земле и последующий монтаж на готовые стены брусового или бревенчатого дома. Конструктивным материалом выступают доски сечением 15 х 5 и 10 х 5 см стандартной длиной 6 м.

Начало сборки — формирование верхнего пояса стропильной системы

Пошагово технология выглядит так:

1. Заготовьте балки нижнего пояса фермы с учетом кровельных свесов 25—27 см с каждой стороны. Если длины бруса не хватает, его нужно нарастить с помощью накладки того же сечения, прибитой гвоздями.
2. Уложите балку на землю и прикрепите к ней уголками вертикальные стойки, образующие стены мансардного помещения. Установите потолочную балку и подпорку для конька (бабку), после чего приставьте к ней и углам каркаса две доски висячих стропил для разметки, как это сделано на фото.
3. Отрежьте элементы по месту и закрепите их. Из оставшихся частей досок таким же образом сделайте наслонные (нижние) стропильные ноги и прибейте их к каркасу. Ферма готова.
4. Изготовьте остальные фермы по той же методике.

Совет. Как правило, на лицевых фронтонах предусматриваются окна либо двери на балкон. Стойки и пояса для их монтажа тоже удобно делать на земле, как и обшивать проемы вагонкой.

Как быстро и аккуратно собрать стропила для мансарды, рассказывается в видеоролике:

Готовые каркасы поднимаются на стены и поочередно закрепляются на своих местах, начиная от первого фронтона. Чтобы он не упал, установите распорки и прибейте их к стенам бревенчатого дома. Вторая и последующие фермы ставятся в проектное положение и соединяются друг с другом досками.

После расстановки стропила необходимо закрепить к стенам следующими способами:

• скобами ко второму сверху венцу бревен или брусьев;
• на стальных уголках и оцинкованных саморезах, как изображено на фото.

Примечание. Установка на кирпичные и другие капитальные стены выполняется посредством мауэрлата – деревянного бруса, уложенного на несущие конструкции по всему периметру здания. В свою очередь, мауэрлат монтируется на шпильках или анкерных болтах, а между ним и каменной стенкой устраивается гидроизоляционный слой из рубероида. Монтажный узел выглядит так:

Следующий шаг – укладка поверх стропильной системы диффузионной мембраны – пленки, защищающей от ветра и осадков, но пропускающей наружу водяные пары из утеплителя. Раскатайте в нижней части крыши первое полотно и закрепите его к доскам степлером, следующее кладите с напуском 10—15 см. Когда перекроете всю кровлю, прибейте доски обрешетки. Подробнее монтаж показан на видео:

Сверху на обрешетку настилается кровельное покрытие – шифер, металлочерепица и так далее. Технология укладки и крепежа зависит от выбранного материала.

Утепление мансарды

Поскольку мансардное помещение планируется как жилое, его следует хорошо утеплить. Из теплоизоляционных материалов с деревом лучше всего «дружит» минеральная вата, потому что пропускает влагу и позволяет ему «дышать». Толщина слоя – не менее 150 мм, а в северных регионах – до 300 мм. Утепление производится в таком порядке:

1. Нарежьте плиты минваты и вставьте их враспор между стропилами.
2. Для изоляции фронтонов прибейте дополнительные стойки и таким же образом заложите между ними утеплитель.
3. Если ширины стропильных ног недостаточно для создания теплоизоляции нужной толщины, после укладки первого слоя приколотите к ним горизонтальные бруски контробрешетки. Между ними вставляйте плиты второго слоя.
4. Укройте утеплитель изнутри пароизоляционной пленкой, укладывая ее с нахлестом 15 см и проклеиванием стыков алюминиевым скотчем.
5. Прибейте сверху планки обрешетки для облицовки гипсокартоном или другим отделочным материалом.

Важный момент. При закладке утеплителя проследите, чтобы между ним и ветрозащитной мембраной оставался вентиляционный продух 3—5 см. Через него будет удаляться влага, образующаяся в минеральной вате из-за возникновения точки росы.

Наглядно процесс теплоизоляции мансарды показан в очередном видео:

Заключение

Строительство мансардной крыши – дело трудоемкое и в одиночку вам его не одолеть. Большинство работ нужно выполнять с помощником, а для подъема стропильных ферм потребуется 3 человека. Также успех вашего мероприятия во многом зависит от правильности первоначальных расчетов. Если методика вычислений приводит вас в замешательство, а толковых инженеров поблизости нет, посоветуйтесь с опытными мастерами – кровельщиками, в чьей компетенции нет сомнений. Они подскажут верное решение и, возможно, поведают о подробностях монтажа подобных систем.

2.
