Как сделать опрыскиватель для огорода своими руками и пользоваться ним

Опрыскиватель это незаменимый и очень нужный инструмент на каждой даче. Опрыскиватель для огорода используют для обработки растений инсектицидами, для внесения внекорневых подкормок, дождевания и так далее. Многие дачники не торопятся покупать опрыскиватели в магазине, а делают их самостоятельно.

Некоторые используют старые методы, например опрыскивание при помощи веника. Но если вместо воды использовать удобрения или химические препараты против болезней и вредителей, то такая процедура нередко приводит к ожогам рук, отравлению или аллергической реакции.

Еще один существенный недостаток веника это неравномерность распыления. На одни растения раствор попадает в избытке, вызывая ожоги, а на другое в недостаточном количестве, что не дает нужного результата. Поэтому лучше использовать агрегат приобретенный в магазине или сделанный своими руками.

Виды опрыскивателей

Все опрыскиватели, сделанные своими руками, являются аналогами промышленных, поэтому стоит разобраться какими они бывают.

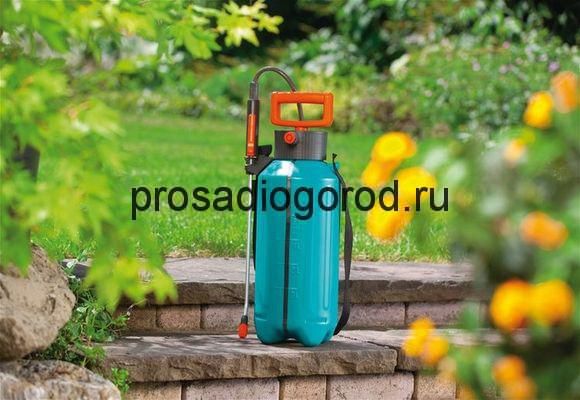

Помповый

Такой опрыскиватель достаточно бюджетный и вполне подходит для работы на огороде или даче.

Принцип его действия основан на том, что при помощи помпы закачивается воздух, который выталкивает раствор из резервуара в шланг и распылитель. Пока необходимое давление поддерживается в резервуаре, раствор распыляется. Когда давление снижается, необходимо снова закачать воздух.

Гидравлический

Принцип работы такого опрыскивателя в целом схож с помповым, но здесь необходимо постоянно докачивать воздух. Это не очень удобно для работы, поэтому такие агрегаты используют реже.

Мотоопрыскиватель

Такой агрегат отличается наличием бензинового двигателя. Стоит мотоопрыскиватель довольно дорого, а для небольшого огорода или дачи он будет слишком мощным. Поэтому целесообразно использовать такой агрегат на больших площадях.

Как сделать опрыскиватель своими руками

Самый простой вариант ручного опрыскивателя для огорода это использование пустой тары из-под стеклоочистителя. Достаточно хорошо промыть емкость и можно использовать его на огороде. Если резервуар слишком мал, то можно заменить его на 2,5 или 1, 5 литровые бутылки, резьба которых точно соответствует резьбе распылителя.

Таким агрегатом можно опрыскивать маленькие грядки или отдельные цветы на клумбе, а на посадках картофеля и деревьев пользоваться ним неудобно. Чтобы сделать электрический распылитель большего объема своими руками необходимо воспользоваться следующей инструкцией.

1. Материалы. Для того, чтобы собрать ручной опрыскиватель своими руками понадобится герметичный резервуар, аккумулятор 12 В, штанга для опрыскивания, обратный клапан и компрессор для автомобиля.
2. В качестве ёмкости подойдет бак из под молока или кега от пива, можно использовать резервуар от старого опрыскивателя или приобрести пластиковый бидон. В резервуаре необходимо просверлить отверстие для автомобильного ниппеля. Через ниппель к резервуару присоединяется компрессор для автомобиля. Чтобы отверстие было герметичным, под шайбы нужно положить резиновую прокладку или использовать герметик.
3. Если резервуар взят от старого опрыскивателя, то штанга с распылителем на нем уже имеется. Если в качестве резервуара использовали другую ёмкость, но нужно сделать отверстие для штанги и соединить её с баком.
4. Компрессор подключают к аккумулятору.

Так как в баке создается высокое давление, распыление получается мелкими каплями. Кроме того, использование такого распылителя равномерно распределяет капли на растения, что повышает эффективность используемых препаратов. После сборки всей конструкции опрыскиватель можно погрузить на тележку. Так его удобней и легче перемещать по участку.

Преимущество такого опрыскивателя заключается в том, что он более прост в ремонте и обслуживании, а при необходимости нужную деталь легко заменить. Кроме того, срок службы опрыскивателей не очень большой, редкие агрегаты служат по 10 лет. А покупка нового требует больших денежных вложений, гораздо дешевле сделать такой агрегат в домашних условиях самому, даже если придется покупать некоторые детали.

Используя на участке агрегаты для опрыскивания любого типа нельзя пренебрегать правилами безопасности.

Во время работы нужно обязательно одевать защитный непромокаемый костюм, защитную маску, головной убор, резиновую обувь и перчатки. После окончания процесса опрыскиватель нужно разобрать, хорошо вымыть водой, просушить и собрать снова. После окончания сезона необходимо тщательно вымыть агрегат, высушить и убрать на хранение. Зимой хранить опрыскиватель лучше в прохладном помещении в собранном или разобранном виде.

Как изготовить самодельный опрыскиватель для сада и огорода

От правильности ухода за выращиваемыми растениями зависит будущий урожай. Причем, ухаживать – значит не только поливать и пропалывать, но также удобрять культуры и бороться с вредителями.

Распылять различные растворы можно вручную обычным веником. Однако при этом жидкость распределяется по поверхности растения неравномерно, да и занятие это довольно трудоемкое. Лучше воспользоваться опрыскивателем. Его можно приобрести в специализированном магазине или сконструировать личный аппарат. Причем, самодельный опрыскиватель для сада и огорода не так уж и сложно сделать – нужно только захотеть!

Зачем он нужен

Устройство, именуемое опрыскивателем, необходимо для равномерного распределения жидкости по поверхности обрабатываемых растений. Только при таком условии растворы смогут воздействовать по всей площади нанесения: защищать от вредных насекомых и организмов или насыщать растение необходимыми веществами.

По принципу работы аппараты для опрыскивания могут быть ручными, аккумуляторными и бензиновыми. Все разновидности встречаются на прилавках магазинов, однако можно сделать опрыскиватель своими руками. В этом случае аппарат будет подходить запросам дачника, а также не придется задаваться вопросом, как отремонтировать в случае поломки.

Чтобы опрыскивать небольшие кустики и рассаду, необязательно сооружать очень сложную конструкцию. Можно взять опустошенную емкость от жидкости для мытья стекол с встроенным в крышку распылителем. Хорошо промыть все части и собрать. В полученную конструкцию заливается нужный раствор, которым обрабатывают поверхность растений.

Для обработки больших участков конструируется более серьезный аппарат.

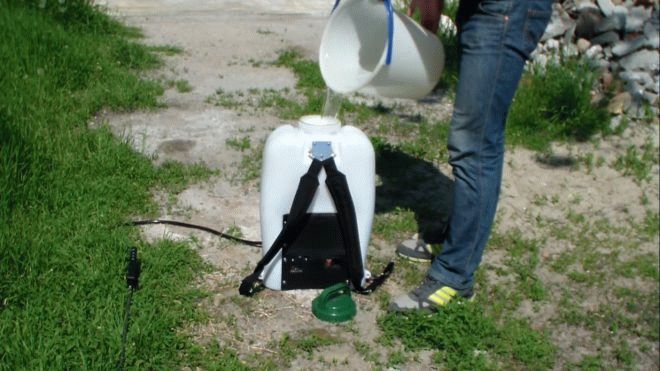

Опрыскиватель аккумуляторный своими руками

Для создания аккумуляторного опрыскивателя своими руками понадобятся:

• герметичная емкость: для этой цели подойдет бачок от старого опрыскивателя или пластиковый бачок с крышкой;
• аккумулятор (12 В);
• воздушный клапан;
• штанга для опрыскивания;
• автомобильный компрессор.

1. В бачке просверлить отверстие, куда вставить автомобильный ниппель.
2. Под шайбы в месте крепления ниппеля подложить резиновую прокладку, чтобы закрыть все возможные щели. Можно с этой целью применить герметик.
3. К ниппелю подсоединить компрессор.
4. Сделать отверстие и зафиксировать в нем штангу. Если емкость взята от неработающей опрыскивающей конструкции, то этот этап можно пропустить, так как и штанга, и распылитель в ней имеются.
5. Компрессор подключить к аккумулятору.

Давление в бачке получается высоким, что способствует более мелкому распылению. После нагнетания необходимого уровня давления излишки выходят через воздушный клапан.

Опрыскиватель из канистры

Чтобы сделать аппарат для опрыскивания небольших площадей, понадобятся:

• Канистра – лучше металлическая, так как она более прочная и устойчивая к ржавчине и химическим воздействиям. Оптимальный объем – 10-12 л, чтобы к емкости было проще прикрепить ремни для ношения за плечами.
• Электронасос омывателя стекол автомобиля.
• Резиновая прокладка от омывательного бачка для крепления моторчика.
• Провод ПВС с сечением 0,75 – около 2 м.
• Наконечник с распылителем от старого ручного опрыскивателя.
• Шланг для подачи жидкости (около метра).
• Кнопка управления.
• Энергетический узел – аккумулятор 12 В (можно взять от шуруповерта).

1. В канистре в нижней части дрелью просверлить отверстие.
2. Вставить в отверстие резиновую прокладку.
3. Установить электронасос.
4. Подвести питание, кнопку управления и шланг подачи жидкости.
5. Аккумулятор закрепить на канистре с помощью изоленты.

Использовать устройство очень просто. Подвесив на разгрузку от триммера или взяв его в руку, передвигаться вдоль обрабатываемых площадей. Плюсом является использование электронасоса, который позволяет удерживать оптимальное давление, что способствует более равномерному распылению.

Как сделать опрыскиватель из огнетушителя

Удобный аппарат можно соорудить из пенного огнетушителя, отслужившего свой срок. Удобство заключается в оптимальной емкости и несложной переделке.

Чтобы сделать опрыскиватель из огнетушителя, нужно выполнить ряд действий:

1. Удалить порошок, открутив крышку и соблюдая при этом все меры безопасности.
2. Удалить рычаг с крышки и заварить получившееся отверстие.
3. Внутрь крышки установить прокладку из резины.
4. Вывернуть сопло.
5. На его месте закрепить вентиль от автомобильной бескамерной шины, под которым положить резиновые шайбы. Перед этим наружную шайбу нужно выгнуть по радиусу обечайки огнетушителя.
6. Примерно в 1,5 см от дна баллона сделать отверстие по внутреннему диаметру патрубка. Наружный диаметр его не должен превышать 1 см, так как придется взять шланг с большим диаметром, что будет способствовать понижению давления внутри конструкции.
7. К просверленному месту приварить или прикрутить на резьбу патрубок длиной около 6 см. Располагать его лучше сбоку от вентиля, чтобы не мешал при переноске аппарата.
8. К наружному краю патрубка подсоединить резиновый шланг, на конце которого зафиксировать распылительную трубку длиной не меньше метра. Это позволит не только опрыскивать высокие деревья, но также предотвратит от попадания раствора на кожу и одежду.
9. В месте фиксации распылительной трубки к шлангу прикрепить ручку и краник, на противоположном конце – распылительную головку. Для большего удобства свободный конец немного загнуть.

Чтобы удобно было переносить конструкцию, к ней крепятся ремни. Перед работой в баллон при закрытом кранике на шланге вливают 5 л жидкости и плотно прикручивают крышку. Затем к вентилю крепят шланг насоса и делают около 80 качков. Если воздух выходит только через сопло при открытом кране, то давления хватит для выработки набранной жидкости. Если на момент окончания распыления жидкость осталась, то воздух подкачивают повторно.

После окончания работ воздух выпускают, крышку помаленьку откручивают, оставшийся раствор выливают, а всю конструкцию промывают.

Опрыскиватель на автомобильном аккумуляторе

Автовладельцы меняют аккумулятор, когда плотность электролита падает до критического уровня. В этом случае он уже не может нормально поддерживать электросистему транспортного средства. Однако вырабатывать энергию для менее мощного мотора он может. На его основе делают электроопрыскиватель на аккумуляторе:

• к аккумулятору крепят металлические захваты;
• присоединяют двужильный электрический кабель в мягкой оплетке и прикуриватель, соблюдая полярность;
• внутрь бачка устанавливают моторчик, функционирующий в качестве насоса;
• устанавливают шланг и распылитель.

Теперь можно приступать к обработке невысоких растений. Недостатком электрического опрыскивателя, сконструированного своими руками, является небольшая площадь обрабатываемой территории: ее ограничивает длина кабеля. Заряжается обычным зарядным устройством для аккумуляторов.

Видео: как сделать опрыскиватель своими руками

Для обработки больших участков

Для опрыскивания садов, полей, виноградников можно собрать более мощный опрыскиватель на мотоблок. Одним из положительных моментов использования такого опрыскивателя является возможность крепления насоса к тяговому средству с помощью ременного привода. Кроме этого, на таком устройстве предусмотрена регулировка давления, которая позволит повысить или понизить уровень давления при необходимости.

Что понадобится для конструирования агрегата:

• Бачок. При подборе обращают внимание не только на материал, из которого он изготовлен, но также на его объем. Важно помнить, что на одну сотку расходуется 2-5л раствора в зависимости от интенсивности распыления и числа форсунок.
• Насос НШ, можно взять насосы от аккумуляторных опрыскивателей.
• Место для аккумулятора и кнопка управления.
• Штанги: вертикальные или горизонтальные с шириной до 4м. Если создается садовый опрыскиватель своими руками, то лучше отдать предпочтение телескопическим штангам, которые позволят обрабатывать деревья разного размера.
• Форсунки. Длина и количество форсунок для опрыскивателя, сделанного своими руками, подбираются в зависимости от ширины грядок и дозировки жидкости на каждую сотку. Оптимально ставить их на расстоянии около полуметра, тогда раствор будет распыляться равномерно со всех отверстий.

Как собрать конструкцию:

1. Установить бачок.
2. Собрать устройство аналогично предыдущим видам опрыскивателей. При этом необходимо предусмотреть клапан для выхода избыточного давления.
3. Подсоединить насос и подключить его. Важно, чтобы его модель подходила к мотоблоку.
4. Навесить и привести в рабочее состояние штанги с установленными форсунками. Если делается опрыскиватель для деревьев, то штанги ставят в вертикальном положении. Если для обработки полей – в горизонтальном. Оптимальным вариантом будет установка штанга со сменным положением.

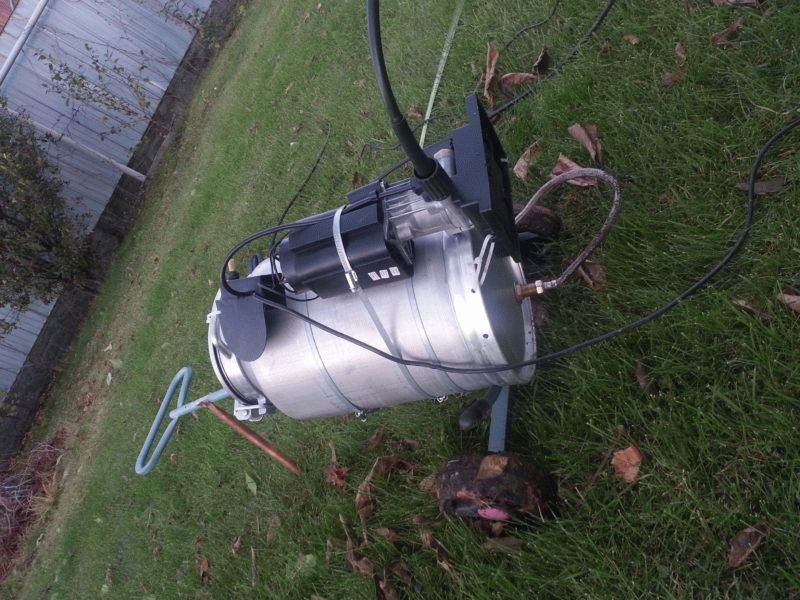

На основе центробежного насоса

Его обычно устанавливают в скважинах или колодцах, а когда отслужит свой срок, можно использовать для создания опрыскивателя. Кроме него нужен будет регулятор давления (для этого подойдет тройник с запорным краном для подключения стиральной машинки), который крепят на отводящее плечо.

Собирают аппарат по общей схеме. Готовят и вливают раствор в бачок. После этого погружают насос и приступают к орошению. Одним из недостатков такой конструкции является ее стационарность, но это может компенсироваться достаточно длинным шлангом.

Можно приобрести готовый агрегат в магазине и убрать в дальний угол после первой поломки. Ремонт садового опрыскивателя, сконструированного собственноручно, будет легким и простым. Ведь каждую деталь подбирали и ставили самостоятельно. Соответственно, срок службы такого аппарата будет больше, чем у заводского собрата.

Своими руками — Как сделать самому

Как сделать что-то самому, своими руками — сайт домашнего мастера

Опрыскиватель своими руками (чертежи)

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

Как сделать садовый опрыскиватель своими руками

Для обработки приусадебных участков обычно применяют ручные опрыскиватели, которые имеют ряд недостатков.

Емкость опрыскивателя рассчитана на 10 л: 9 – для жидких химикатов и 1 – для воздуха. Но ядохимикаты, выпускаемые в ампулах, рассчитаны на 10 л, вот садоводы и путаются, затрудняются с дозировкой: если влить всю ампулу, получишь передозировку – короче, все делается на глаз.

Но от физики никуда не деться. Для работы опрыскивателя необходимо создать и поддерживать избыточное давление воздуха над жидкими ядохимикатами. Поэтому в ручные опрыскиватели и заливается примерно 90% жидкости, а остальное место занимает воздух.

В целях безопасной эксплуатации предохранительный клапан опрыскивателя должен быть отрегулирован на избыточное давление в 3,5-4 атм. Из собственного опыта знаю: чтобы получить качественный туманообразный распыл, надо поддерживать давление не менее 2,5 атм. А как не допустить его падения?

Чтобы каждый раз не снимать с плеча опрыскиватель и не накачивать давление до порога срабатывания предохранительного клапана, у меня предусмотрен ресивер для поддержания необходимого давления.

Устройство самодельного опрыскивателя (рис. А)

В верхней части (поз. 2) корпуса 2 опрыскивателя просверливается отверстие и герметично устанавливается штуцер 5 для подачи воздуха. Убирается штатный ручной насос 4 и устанавливается крышка 7, за счет чего объем заливаемого химиката увеличивается. Предохранительный клапан 3 не требует никаких переделок.

Ресивер (поз. 5) нужен для создания запаса воздуха. Объем ресивера должен быть в пределах 10 л. К ресиверу присоединяется «сосок» от автомобильной камеры 2 и штуцер 4 для подключения шланга к редуктору, так как в ресивере создается высокое рабочее давление (порядка 6 атм).

В целях безопасности ресивер необходимо подвергнуть гидравлическому испытанию давлением 1,25 Р, т.е. создать давление 8 атм. Для этого ресивер нужно заполнить водой, подключить компрессор легкового автомобиля и поднять давление до 8 атм. При достижении указанного давления компрессор отключить и через 20 мин. проверить ресивер на прочность и герметичность.

Такое испытание нужно проводить ежегодно перед началом сезона.

Два способа регулировки

Редуктор (поз. 3) необходим для поддержания в опрыскивателе заданного давления. В качестве регулятора давления можно использовать:

а) бытовой пропановый регулятор,

б) производственный редуктор, который используется при газовой резке и сварке металлов.

В этом случае входной штуцер, подсоединяемый к баллону, необходимо переделать под штуцер, подключаемый к армированному шлангу.

Преимущество такого редуктора в том, что у него имеется манометр для контроля давления воздуха в опрыскивателе и возможность непосредственного регулирования давления.

Пропановый регулятор бытового газового баллона рассчитан на низкое рабочее давление. Чтобы подогнать редуктор к опрыскивателю (поз. 3), надо крышку 5 просверлить и нарезать резьбу где-то на М-4 мм.

А для сообщения с атмосферой просверлить другое отверстие 2. Снять крышку, изготовить и установить под пружину глухую тарелку 7, под упор регулировочного болта 3.

Регулировка рабочего давления опрыскивателя производится при помощи регулировочного болта 3. При ввинчивании болта увеличивается упругость пружины и увеличивается давление воздуха в опрыскивателе, и наоборот.

Для нормальной работы опрыскивателя необходимо установить давление в 2,5-3 атм. Для установки такого давления нужно к шлангу штуцера подключить манометр или же ориентироваться на срабатывание предохранительного клапана (поз. 3), так как он отрегулирован заводом на 3,5-4 атм. После регулировки контргайку 7 затянуть.

Устройство работает следующим образом. В опрыскиватель 2 заливаем 10 л ядохимиката. К ресиверу подключаем шланг от автомобильного компрессора и накачиваем воздух до б атм. Все – опрыскиватель готов к работе.

После израсходования всех 10 л химиката давление в опрыскивателе остается таким же, как было в начале работы – 3 атм.

Опрыскиватель садовый своими руками : устройство

I. Штанга с распылителем
II.Бак опрыскивателя
III. Редуктор давления
IV. Шланги армированные
V. Ресивер

1. Штуцер для подключения шланга распылителя
2. Корпус бака
3. Предохранительный клапан
4. Ручной насос
5. Штуцер для подключения шланга к редуктору
6. Шланг армированный
7. Крышка

1. Корпус pec.
2. Корпус клапана авт. камера
3. Крышка
4. Штуцер для подключения шланга к редуктору

Для удобства использования все это можно поместить в рюкзак. Уже длительное время устройство работает безотказно, чем я весьма доволен.ъ
