Проектирование и расчет СКО
Наши специалисты выполнят для вас проектирование и расчет системы капельного орошения любого уровня сложности на площадях от 1 га до 1000 га. При разработки проекта будут учтены все пожелания, особенности участка и предложено вам наиболее экономически эффективное решение.
Проектирование какого-либо участка начинается со сбора исходных данных. Это включает, прежде всего заполнение технического задания, в котором необходимо указать размеры поля с существующими на нем дорогами. Место расположения источника воды, его дебит и химический анализ. Рельеф поверхности можно получить зная координаты участка (GPS) или заказчик должен предоставить топографические карты (если уклон существует). Так же необходимо знать выращиваемую культуру, схему посадки и направление рядов. С другими пунктами исходных данных можно ознакомиться открыв бланк технического задания.
После получения данных, контур поля вычерчивается в какой-либо графиской программе или вручную.
Гидравлический расчет является важной составляющей процесса выбора типоразмера трубы для строительства трубопровода.
Потеря напора, связанная с преодолением сил трения при течении жидкости в трубе, определяется уравнением:
где: L и D длина трубопровода и его внутренний диаметр, м; ? — плотность жидкости, кг/м3; w – средняя объемная скорость, м/сек, определяемая по расходу Q, м3/сек:
λ – коэффициент гидравлического трения, безразмерная величина, характеризующая соотношение сил трения и инерции.
На основе данных расчетов,а так же технических характеристик отдельного оборудования (труб, капельных линий, гидравлических клапанов и т.д.) созданы различные гидрокалькуляторы.
Чертеж несет в себе такие информационные материалы как:
- основные показатели проекта (норма полива, вид орошения, площадь участка, скорость полива и количество часов необходимое на полив всего участка и другое);
- условные обозначения нанесенных на чертеж объектов;
- количество трубопровода, капельной линии, спринклеров, разбрызгивающего шланга, дождевальных машин;
- схема полива (кол-во поливных блоков).
На основе готового чертежа формируется лист материалов с учетом пожеланий заказчика, наличия оборудования на складе или сроках его поставки.
Капельное орошение: практика применения
Капельное орошение – это метод медленного полива (2-20 литров в час) по системе пластиковых труб малого диаметра, оборудованных водовыпусками. Они называются капельницами или капельными водовыпусками.
Вода подается точечно к корневой зоне растений. Более 90% ее поглощается корнями, так как потери, глубокое просачивание и испарение минимизированы.
Этот метод требует более частого полива (через 1-3 дня), что создает благоприятный для растений уровень увлажнения почвы.
Эффективность методов полива
При идентичных условиях коэффициент эффективности работы будет таким:
- Капельное орошение – 90%;
- Стационарное дождевальная система – 75-80%;
- Передвижное дождевальное орошение – 65-70%;
- Самотечное орошение (по трубам) – 80%;
- Самотечное орошение (по бороздам) – 60%.

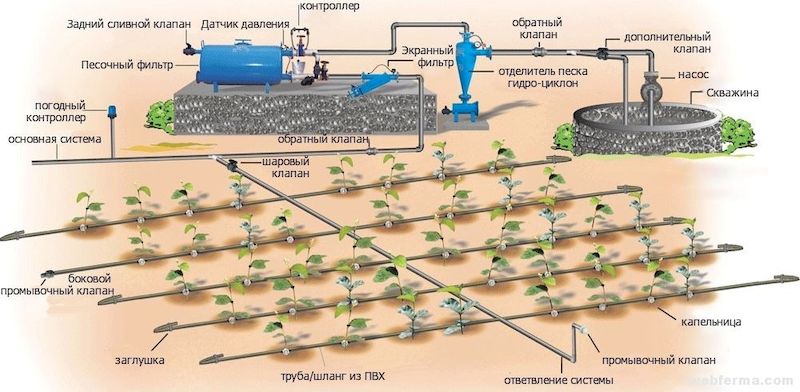

Схема работы капельного орошения (фото увеличивается по клику).
Плюсы капельного орошения по сравнению с традиционными методами:
- минимальный расход воды;
- возможность применения почти не зависит от топографии участка;
- почва не заболачивается, нет засоления;
- не повышается уровень влажности при использовании в теплице;
- отсутствие эрозии.
По статистике, урожайность сельскохозяйственных культур повышается на 20-40% у плодовых культур и винограда и на 50-80% у овощных. Период созревания сокращается на 5-10 дней.
Лучше один раз увидеть
Предлагаем посмотреть видео в котором подробно рассказывается о преимуществах и принципе работы капельного полива.
//webferma.com/video/kapelnoe-oroshenie.mp4
Дополнительные преимущества
- Предотвращение образования земляной корки у корней,
- Отсутствие условий для почвенной гнили,
- Возможность осуществлять орошение на участках с большим уклоном и сложным рельефом без террасирования;
- Экономия воды, удобрений, труда;
- Благодаря точечному увлажнению корня, сельскохозяйственные культуры усваивают до 95% поданной воды;
- Возможность осуществлять орошение в любое время суток;
- Нет воздействия ветра и испарения (последнее важно для теплиц);
- Возможность подачи удобрений вместе с водой. Благодаря точному попаданию в прикорневую зону, экономится до 50% от обычного количества удобрения;
- При капельном орошении капли не попадают на листья и стебли, что уменьшает вероятность возникновения их заболеваний. Кроме того, с листьев не смываются средства защиты от листогрызущих и сосущих вредителей в отличие от дождевания системами типа Фрегат;
- Так как вода и удобрения не попадают на междурядья, распространение новых сорняков прекращается, развитие существующих замедляется;
- Сбор плодов и уход за листьями осуществляется вне зависимости от времени полива.
Ленты без капельниц существенно снижают затраты на организацию капельного полива полей.
Из чего состоит система
Источник воды
Им может быть водопровод, колодец, скважина или резервуар, стоящий на высоте более 3 метров. Открытые водоемы не подходят для этих целей из-за возможного разрастания водорослей и засорения ими капельниц. В промышленном растениеводстве открытые водоемы используются после устройства песчано-гравийных фильтров. Однако, их стоимость слишком высока для малых фермерских хозяйств.
Регулятор давления
При подсоединении к водопроводу необходимо замерить давление. Если оно превышает 100 кПа (1 атм.), то необходимо установить регулятор для понижения давления.
Труба разводящего трубопровода
Для небольших площадей достаточно ПНД трубы диаметром 32 мм. Такой вид доступен на рынке или в магазине стройматериалов. Труба из вторичного сырья не подходит, так как будет деформироваться от солнечных лучей и протекать в местах соединения с другой трубой или лентой.
Лента
Плоская полиэтиленовая лента при наполнении принимает форму трубки. В нее установлены капельницы с одинаковым интервалом. Например, лента Aqua-TraXX Æ 16 мм. и с толщиной стенки 200 мк., выпускаемая в Италии, подходит для орошения моркови, огурцов, свеклы при расстоянии между капельницами в 15 см. и для помидоров при расстоянии в 30 см.
Дисковый фильтр
Очищает поток, поступающий в систему, от гидроокиси железа и взвешенных частиц, предотвращая засорение капельниц. Рекомендуется применять даже если вода из чистейшей скважины. Однако, его стоимость аналогична стоимости 100 метров ленты. Следовательно, каждый фермер/садовод/дачник сам должен решить, что целесообразнее.
Штуцеры (фитинги, стартконнекторы)
Служат для соединения элементов системы воедино. Фитинг – пластиковая деталь с резиновым уплотнителем для соединения с разводящей трубой и с резьбой с гайкой с другой – для зажима ленты.
Существуют фитинги с краном для перекрытия определенных участков. Они нужны, если рядом произрастают культуры с разной водопотребностью.
Краны, заглушки, хомуты, уплотнители и другая периферия нужны для удобства монтажа и эксплуатации.

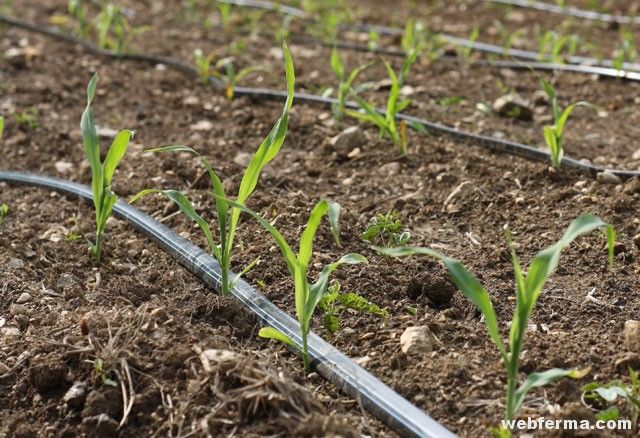

На фото — пример орошения кукурузы. На больших площадях при промышленном выращивании микрокапельницы — непозволительная роскошь.
Выбор состава систем
Оборудование | ЗА | ПРОТИВ | Где лучше использовать |
Саморегулирующаяся капельница |
Равномерно распределяет воду на склонах и в больших садах Склоны и большие сады Кусты, деревья и многолетние травы Скорость увлажнения различается, особенно на наклонных участках Потеря воды на не засаженных участках Может содержать токсические примеси Густые круглогодичные, а также многолетние грядки Необходимо надежное соединение |
||
Отдельные капельницы |
|
Установка большого количества выпусков требует времени По мере роста растений требуется установка дополнительных водовыпусков |
|
Ряд капельниц |
Легко устанавливать на больших участках Устойчивы к повреждениям Обеспечивают равномерность распределения воды Более эффективны, если правильно установлены |
|
Густые многолетние растения, деревья, кустарники Редкие растения, если выпуски установлены правильно Легко прокладывать на больших площадях Можно укладывать только прямо Недолговечна по сравнению с другими типами Круглогодичные, многолетние и овощные культуры

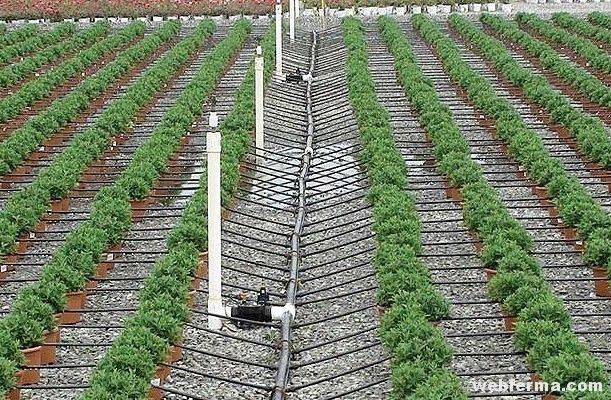

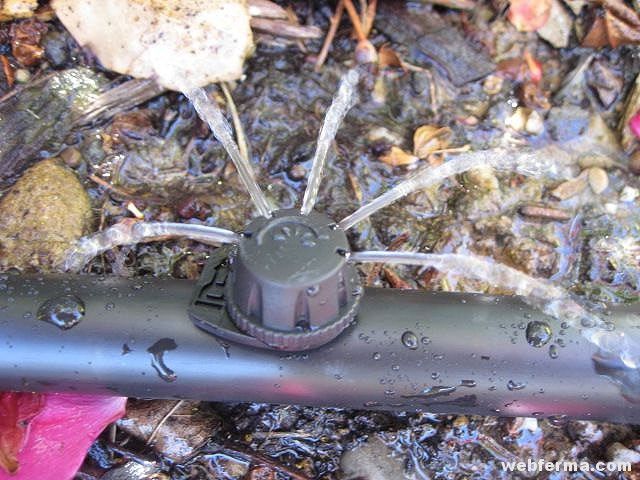

Временные системы для засухостойких культур Уровень увлажнения варьируется в зависимости от распыления воды Распыляемая вода может относиться ветром Стелющиеся растения, всходы и густые овощные грядки Некоторые фруктовые деревья, требующие опрыскивания листвы Регулируемая микрокапельница направленного (одностороннего) типа. Установка системыОдин из плюсов — простота монтажа. Собрать капельное орошение своими руками из подобранных компонентов сможет любой неквалифицированный работник. ПланированиеНеобходимо разделить участок по степени водопотребления путем наброска примерной схемы. Карта должна быть разделена на несколько частей разными цветами по следующим признакам: ПроектированиеНа схему наносится расположение труб: раздаточная может быть длиной 60 м. Если вода подается в центр магистральной трубы, то возможна длина до 200 м. К ней подсоединяются боковые трубы. Если нужно нескольких раздаточных линий, они подсоединяются к боковым трубам с помощью фитингов. Магистральная линия идет вдоль длины участка, либо по всему периметру. Пример монтажа с прямыми отводами. Здесь магистральная труба делит участок пополам, а от нее по обе стороны подводится вода к рядкам культур. Для больших полей, где длина магистральной части системы превышает указанный метраж, необходимо использовать напорное давление. Выбор капельниц осуществляется по таблице, приведенной выше. Помимо их типа, учитывается расстояние между ними и тип почвы: При использовании микрокапельниц расстояние между ними должно быть на 5-7,5 см. больше, чем описано выше. Для деревьев в саду и растений с более высокими потребностями в воде, нужно устанавливать по два водовыпуска рядом. Нельзя смешивать и комбинировать капельницы с разной скоростью подачи в одной линии. Все это отмечается на плане с указанием длины труб, размеров и количества капельниц, также отмечаются все необходимые фитинги, сгоны, концевые заглушки. По этому плану осуществляется закупка оборудования. Пример прокладки ленты для капельного полива плодовых деревьев. Монтаж системы от водопровода

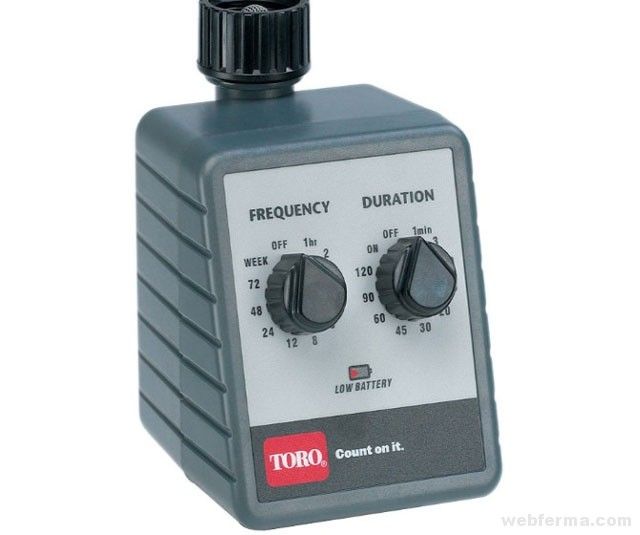

Отправными точками являются изучение геометрии участка и расположения на нем растений, а также местоположение и давление источника орошения. Простейший механический таймер включения полива. Слева задается частота полива (от 1 раза в час до 1 раза в неделю), справа — продолжительность. Подсоединение

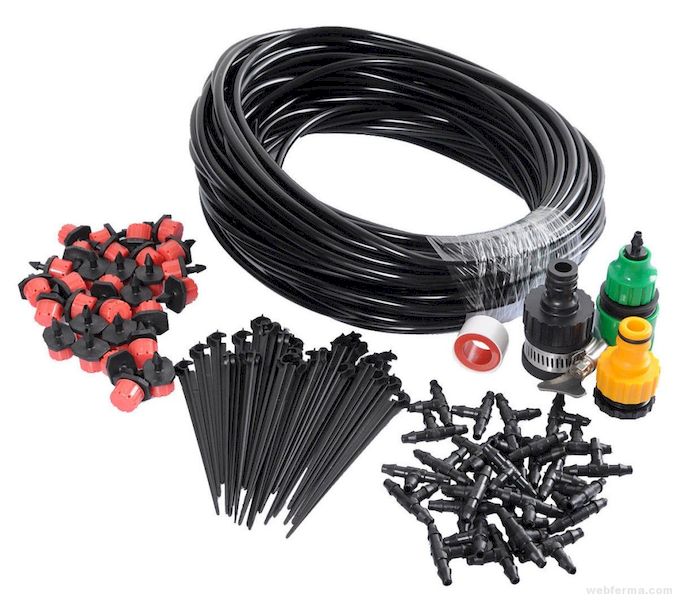

Готовые наборы для капельного поливаМожно купить готовый комплект, который включает в себя все вышеперечисленные компоненты. Конечно, это имеет смысл делать только для первоначального знакомства с принципами работы. На этом фото (увеличивается по клику) — пример такого набора. Его цена (на момент написания статьи, осень 2015г) — 19 долларов плюс доставка в Россию. Подробнее — на самом сайте Ebay. Практический пример расчетаЧтобы не быть голословными, приведем конкретный пример работающей конфигурации. На участке размером 3 га (100м х 300м). планируются выращивать томаты, огурцы и капуста. Значит, система капельного орошения на нашем поле условно делится на три подсистемы (по количеству видов выращиваемых растений). Капельное орошение грядок с томатамиДля двух двойных рядов длиной 100 метров необходимы две ленты длиной по 100 м. каждая. Расстояние между капельницами – 30 см. Каждому кусту будет выделено 1,5 литров в сутки. Расчетная скорость расхода воды из каждой капельницы равна 1,14 л/час. Следовательно, воду сюда нужно подавать в течение 1 часа 20 минут, из расчета (1,5л:1,14 л/час). Общий расход подсистемы за час равен 760 литров (2×100:0,3×1,14). Грядки с огурцамиОрошение будет осуществляться для четырех рядов длиной по 100 метров каждый. В качестве допущения, пусть расстояние между растениями составляет 20 см., а водопотребность составляет 2 литра в сутки. Расстояние между капельницами на ленте равно 20 см. В результате подсчета расход для данной подсистемы должен составлять 2280 л/час по формуле 4×100:0,2×1,14. Время работы подсистемы — 1 час 45 минут в сутки. Полив белокочанной капустыКапуста выращивается на шести стометровых рядах. Расстояние между растениями — 40 см. Предположим, что каждое отдельное растение потребляет 2,5 литров в сутки. В данном случае нужно использовать ленту с расстоянием между капельницами 40 см. Расход воды в данной подсистеме будет составлять 1710 л/час (6×100:0,4×1,14). Срок подачи воды в эту часть должен быть 2 часа 10 минут в сутки. Внимание: нормы водопотребления каждой культуры в данном примере носят примерный характер! Они должны быть уточнены для каждой конкретной культуры и каждого региона. В результате этих расчетов выходит, что общий расход воды для всей системы должен быть 4750 л/час. Теперь необходимо проверить скорость подачи воды из источника. Это можно сделать с помощью 10-литрового ведра и секундомера. Подсчитанная таким образом скорость водоподачи позволит понять, нужен ли насос или достаточно имеющейся производительности источника. Отличные результаты капельный полив дает при работе с такими полевыми культурами, как картофель, лук, арбуз. Прекрасно зарекомендовал себя в теплицах и при выращивании винограда. Напоследок советуем посмотреть интересное видео монтажа системы капельного полива на кукурузном поле 8 га. Это забавный рекламный ролик украинской фирмы Архифлора: Расчет стоимости автоматического полива – Калькулятор ONLINEОтправить схему участка или оставить заявку на проектирование, вызвать специалиста для осмотра или замера участка можно: Приобретение оборудования или установка под ключ системы полива на территории Вашего сада или приусадебного участка – отличный способ экономии времени. Компания «Аквабаланс» предлагает услуги по монтажу и обслуживанию систем автополива за оптимальную стоимость и с гарантией качества своей продукции и предоставляемых услуг. Из чего складывается стоимость системы автополива?Автоматический полив участка или газона осуществляется с помощью системы состоящей из специализированных элементов, технических узлов, электрических и водонапорных коммуникаций. Расчет автоматического полива производится, исходя из следующих показателей:
Воспользовавшись Калькулятором стоимости, Вы можете отправить нам результаты полученных расчетов и план Вашего участка. Основываясь на эти сведения, наши специалисты проектировщики в кратчайшие сроки разработают для Вас проект системы автоматического полива и отправят его Вам ответным письмом. Все работы по предварительному проектированию в нашей компании производятся БЕСПЛАТНО! Просто отправьте нам Ваш расчет, и мы воплотим его в жизнь. В статье использованы материалы:http://webferma.com/rastenievodstvo/sistemi-orosheniya/kapelniy-poliv.html
