Подача воды из скважины в дом оборудование



Содержание

Водоснабжение частного дома из скважины: схема и организация

Как обустроить подачу воды на даче – один из первоочередных вопросов, которым задаются владельцы загородных участков. Особенно он важен, когда отсутствует централизованная подача ресурса. В таком случае приходит на помощь водопровод из скважины. Такой подход к решению проблемы позволяет получить ряд преимуществ в период эксплуатации, а если магистраль построить своими руками, то возникает еще и дополнительная экономическая выгода.

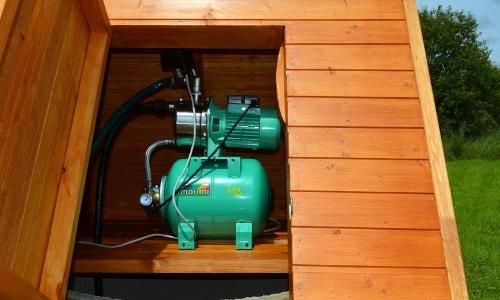

Обустройство подачи воды на даче.

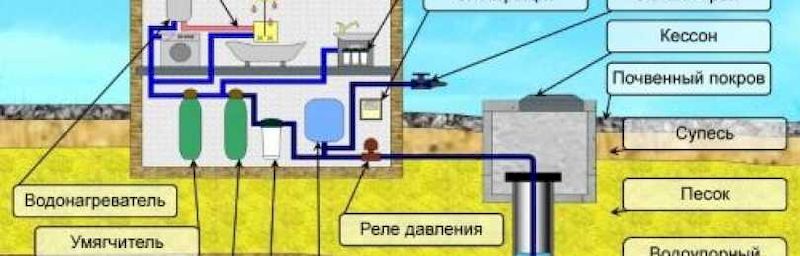

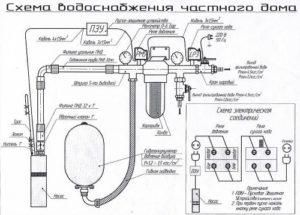

Водоснабжение частного дома из скважины: схема системы для частного дома

Для того чтобы самому составить схему подвода питьевой или технической воды к своему загородному дому, нужно вначале определиться с графиком его эксплуатации. Если строение предполагается использовать сезонно, то обустройство системы водоснабжения из колодца будет оптимальным вариантом для восполнения хозяйственных нужд. При постоянном проживании, учитывая объем суточного потребления воды, рекомендуется водоснабжение частного дома из скважины.

Какие факторы учитывать при разработке схемы устройства скважины на воду

Выбор плана водопотребления начинается с проведения геологических исследований участка и определения типа источника водозабора. Скважины и колодцы по своей структуре и способу устройства могут несколько отличаться друг от друга. Степень их различия зависит от границы залегания водоносного слоя.

Ресурсы по характеру расположения и гидравлическим признакам делятся на несколько видов:

Скважины и колодца отличаются между собой по структуре.

  • верховодка;
  • грунтовые;
  • межпластовые (фильтровые);
  • артезианские (напорные).

Верховодка, а также пласты с грунтовыми водами располагаются недалеко от поверхности и не отличаются надежностью, т. к. их запасы зависят от объема атмосферных осадков.

Фильтровые и артезианские источники находятся на большой глубине, обладают мощным водоносным слоем, независящим от погодных условий, имеют постоянную температуру и защищены от загрязнений.

Учитывая характеристики выработок, выполняем пробное бурение на участке. После этого определяемся с местом нахождения точки водозабора, глубиной выработки и способом подачи ресурса. На основании полученных данных подбираем оборудование, тип и комплектность которого зависит от следующих факторов:

  1. Каким способом планируется осуществлять забор ресурса (глубинным насосом или будет задействована насосная станция с автоматикой и гидроаккумулятором).
  2. Длина трассы от источника до места ввода воды в здание.
  3. Количество устройств для воды в частном доме.
  4. Необходимый объем ресурса.

Полученная информация позволит грамотно и профессионально составить проект водоснабжения здания с учетом постоянного проживания.

Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины

Водопровод на даче из подземных выработок, в сравнении с центральной системой снабжения, обладает рядом преимуществ:

  1. Обеспечение хозяйственных нужд дома без участия городского водоканала.
  2. Отсутствие ежемесячной абонентской платы.
  3. Сила напора и качество питьевой воды зависят только от материальных возможностей пользователя.
  4. Объем ресурса регулируется хозяином дома исходя из количества установленного оборудования.

Водопровод на даче из подземных выработок.

  1. Глубина размещения водоносных слоев зависит от региональных условий.
  2. Если используется артезианская скважина, то высока цена готовой выработки.
  3. Необходимость установки дополнительных устройств (насос, автоматика, кессон и др.).
  4. При слабом горизонте существует вероятность заиливания канала.

Особенности башенной схемы водопровода в частном доме от скважины

Башенный метод подачи предусматривает монтаж дополнительного резервуара в верхней точке здания. Для регулировки уровня наполнения емкости резервуар оборудуется поплавковым клапаном.

Погружным насосом вода через открытую заслонку закачивается в расширительную камеру. При этом поплавок под действием жидкости постепенно поднимается, увлекая за собой створку механизма, и по достижении максимально запланированного порога перекрывает подачу.

В момент пользования гидравлическими бытовыми приборами объем жидкости в баке понижается до заданного порога. В этот момент включается реле, насос запускается и подает воду в емкость.

Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей

При двухступенчатом способе подачи ресурса в систему за накопительным резервуаром врезают дополнительный насос, а за ним ставят гидроаккумулятор. Такой метод позволяет стабилизировать давление в магистрали даже при малой мощности питающей станции.

После наполнения расширительного бака вода из емкости самотеком поступает в камеру насоса, который закачивает ее в мембранную полость агрегата. Диафрагма устройства в нужный момент продавливает жидкость дальше по магистрали, поддерживая тем самым необходимую силу напора во всех точках расхода.

Технология обустройства системы водоснабжения частного дома из скважины

Начало производства работ по устройству водопровода предусматривает наличие у застройщика следующей информации:

  • требуемый суточный объем потребления;
  • место расположение скважины или колодца;
  • точка входа трассы в здание;
  • количество сантехнических приборов.

На основании полученных значений вычерчивается план прокладки наружных сетей и составляется схема разводки внутренних потребителей.

Последовательность обустройства домашнего водопровода:

  1. Подготовить место под ревизионный колодец и сделать выемку грунта для укладки наружного водовода.
  2. Установить кессон.
  3. Проложить трубопровод к фундаменту здания.
  4. Завести в здание.

Как провести воду из скважины в дом обустройство источника

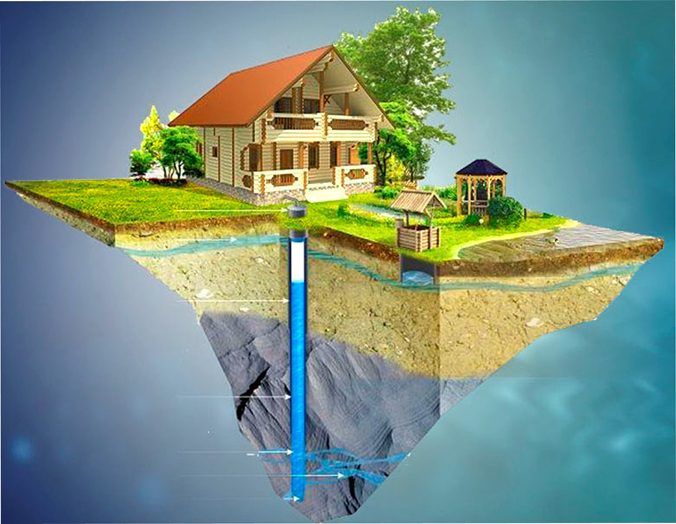

Проведение воды из скважины в дом.

Работы по устройству точки водозабора начинают с разбивки участка и последующего рытья котлована для организации смотрового колодца или кессона. На подготовленное основание укладывают щебеночно-песчаную смесь, трамбуют, устанавливают опалубку и заливают бетонную площадку для укрытия. Размеры плиты для емкости должны быть больше габаритов резервуара на 350-450 мм.

Затем, в зависимости от материала кессона, выполняют монтаж сборных элементов или устанавливают готовую конструкцию. Проводят изоляцию и утепление наружных поверхностей укрытия.

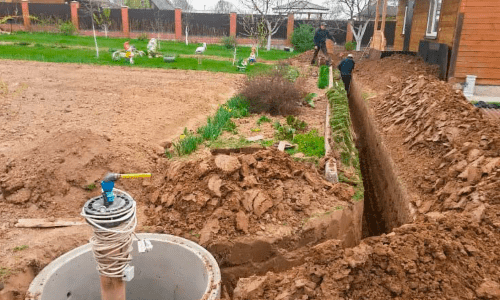

Магистраль для системы водоснабжения частного дома

Подвод воды от выработки к дому осуществляется при помощи традиционных стальных или пластиковых труб Ø 32 мм. Укладку полимерных профилей рекомендуется выполнять по песчаному основанию. Отдельные секции соединяют специальными муфтами или фитингами.

Прокладку начинают от кессона по направлению к дому с небольшим уклоном в сторону фундамента здания. По окончании работ проводят гидравлические испытания магистрали и лишь после этого отсыпают траншею.

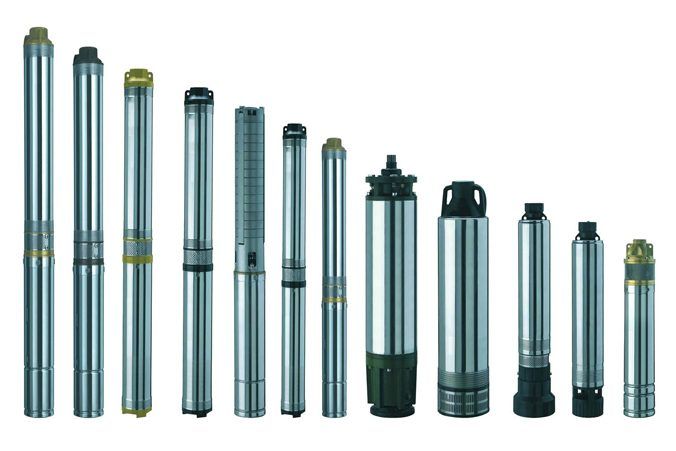

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

Тип погружного насоса или стационарной перекачивающей станции выбирают с учетом следующих эксплуатационных характеристик:

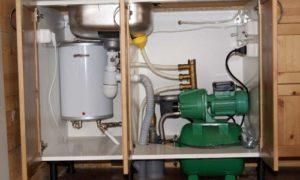

Монтаж насосного оборудования.

  1. Глубина колодца.
  2. Динамический и статический уровни.
  3. Диаметр выработки.
  4. Дебит скважины. Производительность купленной установки должна быть на 10% ниже, чем расчетный объем источника.
  5. Расстояние от фильтра на обсадной трубе до самой высокой точки потребления.

При этом нужно не забывать об общем суточном расходе воды, на основании которого выбирают мощность и тип насосного агрегата.

  1. На обсадную трубу установить фильтр грубой очистки.
  2. Всасывающий патрубок насоса снабжают обратным клапаном.
  3. На бетонную площадку при помощи анкерных болтов монтируют насосную станцию.
  4. Заземляют устройство.
  5. Подключают магистраль и электропитание.
  6. В рабочую камеру механизма заливают воду.
  7. Запускают станцию и проверяют герметичность соединений.

Монтаж приборов и дополнительного оборудования необходимо выполнять в строгом соответствии инструкции завода изготовителя. Если во время сборки своими руками возникают вопросы относительно правильности установки элементов конструкции, необходимо сразу обратиться за консультацией к специалистам, а не пытаться исправить ошибки самостоятельно.

Водоснабжение дома

Компания «МоскваБур» предлагает осуществить водоснабжение загородного дома с помощью малогабаритных бурильных установок. Мы предлагаем полный цикл от бурения водяных скважин до запуска готовой системы водоснабжения для индивидуального пользования.

Если в городской квартире водоснабжение находится в зоне ответственности компании-застройщика, то частному домовладельцу приходится решать этот вопрос с помощью собственных ресурсов.

Бесперебойное водоснабжение частного дома необходимо для комфортного проживания, ведь мы пользуемся водой каждый день. Кроме подачи чистой воды в дом, система водоснабжения принимает участие в работе других систем: водоотведение, отопление. Поэтому, техническое соприкосновение этих систем требует, чтобы система водоснабжения частного дома работала качественно и стабильно. В противоположном случае Вас ждут перебои не только в работе душа и стиральной машины.

Система водоснабжения: что это и из чего она состоит

Иногда достаточно просто пробурить скважину и наслаждаться чистой водой уже с первого дня (такие скважины используют только в летний период). Но полноценная система водообеспечения это сложный механизм, состоящий из множества связанных между собой элементов.

В автономную систему водоснабжения входят:

Водозаборное сооружение. Это может быть абиссинский колодец, скважина на песок, артезианская скважина и др.

Погружной насос для доставки воды непосредственно в систему трубопровода.

Кессон или скважинный адаптер для защиты оборудования скважины от промерзания и попадания

Внутренний трубопровод ПНД, по которому вода движется наверх.

Наружный трубопровод ПНД, предназначение которого доставлять воду непосредственно в дом.

Гидроаккумулятор, который обеспечивает постоянное давление в системе водоснабжения,

которое в свою очередь гарантирует хороший напор в водопроводном кране.

Распределительный коллектор для разделения воды на горячую и холодную.

Водонагревательное устройство для системы горячего водоснабжения. Это может быть бойлер

любого литража, газовая или электрическая колонка для проточной воды.

Сантехническое оборудование для непосредственного использования, комплектация которого

зависит от потребностей хозяев дома.

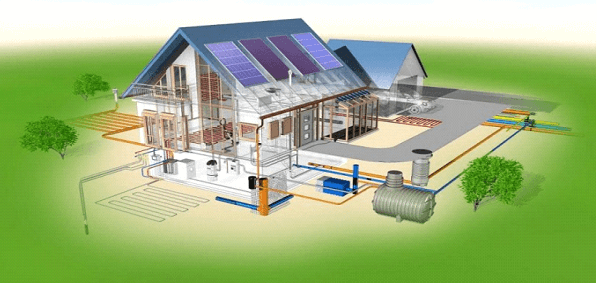

Как работает автономная система водоснабжения дома

Принцип работы автономной системы водоснабжения основан на добыче воды из подземных источников и подача ее в дом.

Система водоснабжения условно разделяется на наружную и внутреннюю. Наружная система соединяет дом с источником воды и как правило протягиваться под землей. Внутренняя часть системы — подключает воду непосредственно к сантехническим устройствам в помещении (умывальник, душ, стиральная машина, бойлер).



К системе водоснабжения загородного дома также иметь отношение канализация, основные функции которой прием, отведение и очистка сточных вод. Система канализации также подразделяется на внутреннюю и внешнюю. Первый тип – это все трубы автономной канализации, что находятся внутри помещения и подключаются прямо в сантехнические устройства. Канализационные трубы, по каким сточные воды попадают из дома в септик, называют наружной канализацией.

Какой вид водоснабжения выбрать для дома

В зависимости от своего целевого использования система водоснабжения может быть проще или сложнее. Если речь идет о добыче воды для небольшого дачного домика, где она главным образом используется для питья и орошения земельного участка, то будет вполне достаточно абиссинской скважины. При этом для большого загородного дома с постоянным проживанием идеальным вариантом станет артезианская скважина или скважина на песок.

Любой из этих вариантов будет легко реализован специалистами нашей компании.

Водоснабжение частного дома из скважины

Если центрального водопровода нет или имеющийся работает с постоянными перебоями, то приходится задумываться об автономной системе обеспечения жилья питьевой водой. Устроить подобное водоснабжение частного дома из скважины на приусадебном участке несложно. Однако выбирать насос и место под бурение, а также монтировать трубы надо грамотно. В этом вопросе есть масса строительных и монтажных нюансов, упускать из виду которые нельзя никак.

Содержание

О скважинах

Существует три основных разновидности водозаборных скважин:

Абиссинская («забивная игла») с дебетом около 0,5 кубов/час;

«На песок» с водоотдачей до 1,5 кубов/час;

Артезианская («на известняк») с выходом воды от 3 кубов/час.

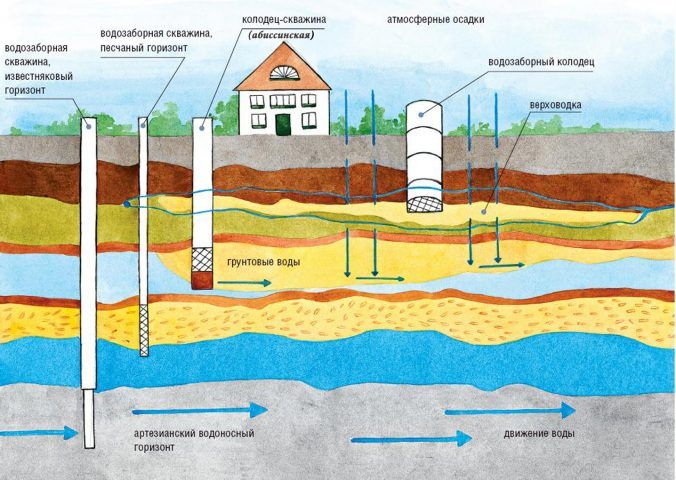

Все виды водоснабжения на одном фото

Первые два варианта рассчитаны на бурение до первого водоносного слоя. Их выбирают для обустройства при относительно неглубоком залегании воды (до 20–30 метров от поверхности). Чтобы их пробурить для личных нужд возле своего дома, необходимо лишь пригласить соответствующих специалистов с ручным или автоматическим буровым оборудованием. Ничего согласовывать с госорганами здесь не требуется – бури дырку в земле и вставляй туда обсадную трубу с насосом внутри.

Артезианская скважина более сложна в устройстве. Она забуривается на глубины в 70–120 метров до известковых водоносных слоев. А для этого требуется тяжелая техника. Система автономного водоснабжения загородного дома на ее основе создается только в крайнем случае, когда вода залегает на участке очень глубоко.

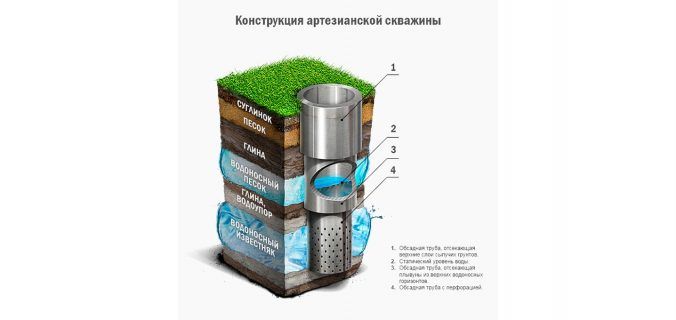

Схема артезианской скважины

Для семьи в 2–4 человека вполне хватит абиссинского либо «на песок» варианта. Но если водопровод будет использоваться большим количеством людей, то без артезианского аналога не обойтись. Причем здесь придется готовить сначала проект, а после и ставить такую глубинную скважину для частного дома на учет. Плюс по стоимости буровых работ водозаборная конструкция «на известняк» получается далеко недешевой.

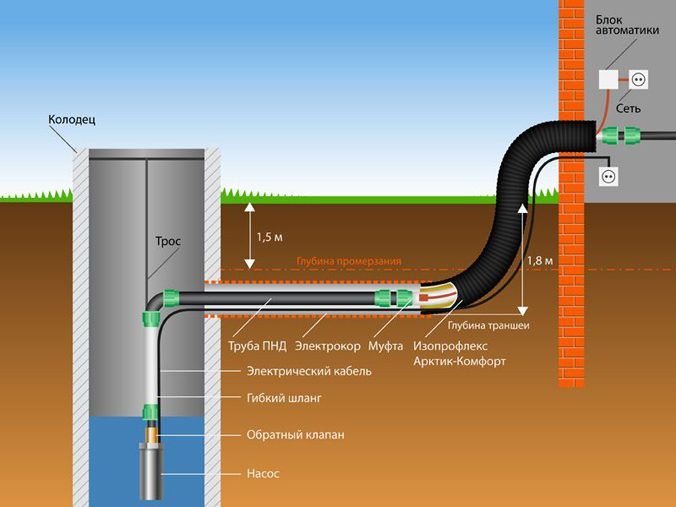

Трубопровод в дом

Устройство водоснабжения из скважины подразумевает уличную прокладку трубопровода подачи воды от кессона до дома. Собирается такой водовод из стальных либо пластиковых трубных изделий. По типовой схеме он укладывается в земле на глубине ниже точки промерзания почвы.

Если грунт на участке по зиме промерзает ниже 1–1,5 метров, то водопроводную трубу от скважины до ввода в коттедж лучше проложить поверху или с небольшим заглублением. Однако выполнять систему водоснабжения подобным образом разрешается только при должном утеплении трубопровода. Причем теплоизоляционный материал следует выбирать максимально устойчивый к влаге. В земле утеплитель неизбежно намокнет и промерзнет, заморозив при этом и водовод.

Насос водоснабжения

Чтобы обеспечить подачу воды из скважины в дом, требуется гидронасос. Сама она из земли бить фонтаном не станет. В целом, система состоит из внешнего и внутридомового трубопроводов, гидроаккумулятора, насосного оборудования и автоматики для управления последним. Это не керамоблок или кирпич, которые положил на раствор и все готово. Здесь все гораздо сложнее.

При выборе для рассматриваемой системы водоснабжения насоса необходимо учесть:

Высоту от земли до самой верхней водорозетки в коттедже;

Глубину скважины и ее удаленность от жилища;

Общий требуемый расход воды в кубометрах / час;

Ширину обсадной трубы.

Чаще всего для организации скважной водоподачи в частный малоэтажный дом насос выбирается погружной. В сравнении с поверхностным аналогом он надежней в работе, менее шумен и меньше подвержен воздействию перепадов температуры воздуха на улице.

Кессон

Чтобы защитить оголовок скважины и поверхностный насос рядом от замерзания и осадков, сверху нее рекомендуется оборудовать кессон. Это герметичная конструкция из пластика, бетона или кирпича. По форме она напоминает небольшой колодец до двух метров глубиной с плотно закрывающейся крышкой. При этом днище должно находиться в грунте ниже уровня его промерзания.

Пластиковый вариант приобретается уже в готовом виде в магазине. А бетонную или кирпичную конструкцию можно выполнить и своими руками. По размерам данное сооружение в системе автономного водоснабжения частного дома делается таким, чтобы внутрь него мог спуститься человек для обслуживания установленного там оборудования. Для его наружной отделки можно использовать недорогие фасадные панели, керамогранит и даже кровельный профнастил.

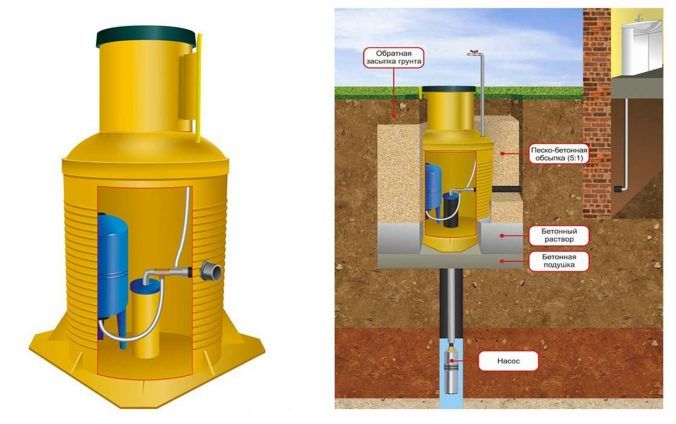

Схема обустройства пластикового кессона

Если коттедж построен в теплом регионе, а насос выбран погружной, то от кессона можно отказаться. Труба водопровода в этом случае вряд ли перемерзнет. Во всех остальных ситуациях дополнительная защита скважине и насосному оборудованию не помешает. Это при выборе вида фундаментного основания для здания необходимо взвесить множественные плюсы и минусы свайно-ростверкового фундамента и иных его аналогов. С кессоном все гораздо проще. Он нужен практически всегда.

Насосные станции и системы фильтров водопровода

Простейшая автономная система – это скважина, погружной насос и трубопровод с подключенной сантехникой. Однако чтобы подача воды была гарантированно бесперебойной, такая схема зачастую дополняется:

Гидроаккумулятором (резервным накопителем, мембранным баком);

Обратными клапанами и запорной арматурой;

Манометром и реле давления.

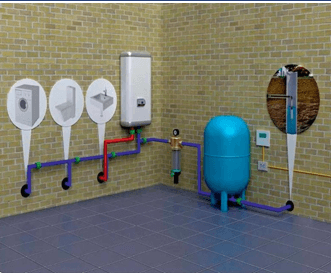

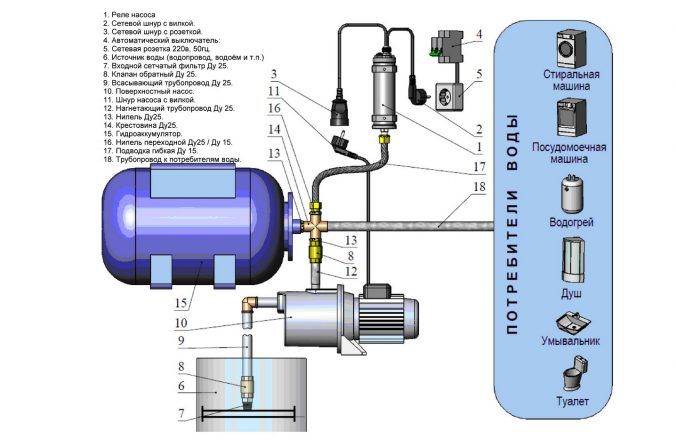

Схема насосной станции и её элементов

Устанавливаемая автоматика и защита позволяют отказаться от ручного включения / выключения гидронасоса по необходимости, а также обезопасить водопровод со скважиной от гидроударов и иных проблем. Однако дополнительное оборудование увеличивает стоимость всей системы обеспечения жилья водой. Без предварительных и тщательных расчетов здесь обойтись сложно. И доверить их лучше грамотному проектировщику-сантехнику.

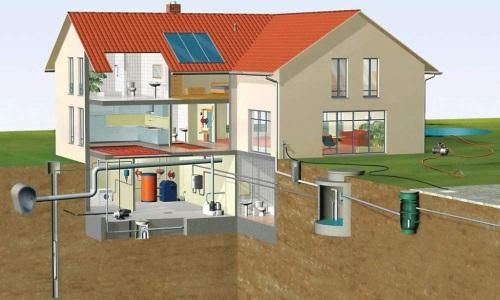

Общая схема подачи воды

Чаще всего водоснабжение частного дома с водой из уличной скважины организовывается по следующей общей схеме:

На участке возле коттеджа обустраивается скважина с погружным насосом и кессоном сверху.

Траншейным способом от нее в дом прокладывается водовод под землей.

В здании к этой трубе подключается гидроаккумулятор с поплавком, управляющим скважным насосом.

От накопителя делается отвод с запорным краном и насосной станцией обеспечения подкачки воды в трубопровод ХВС по коттеджу.

При необходимости собирается контур фильтрования и водоподготовки с обводным байпасом.

Делается разводка труб подачи воды до сантехники в ванной, туалете и кухне.

Для горячего водоснабжения отдельно устанавливается бойлер.

Для питья воду из скважины практически во всех регионах России рекомендуется пропускать через фильтры. В одних случаях достаточно грубой очистки от механических примесей, а в других потребуется монтировать системы очищения от железа и снижения жесткости или кислотности. Причем точно определить необходимый набор фильтров получится только по результатам лабораторного анализа.

Если гидроаккумулятор поставить не в кессоне или подвале, а на чердаке, то от подкачивающей насосной станции можно отказаться. При такой верхней разводке вода до сантехнических приборов по водопроводным трубам будет течь самотеком.

По срокам монтажа скважина на приусадебном участке делается за пару дней. Однако прежде чем начинать бурить, необходимо грамотно рассчитать необходимое оборудование и оценить возможности водоносного пласта. В идеале надо предварительно произвести разведывательное бурение. А потом еще и подготовить проект всей системы обеспечения дома водой. Ошибки здесь легко могут привести к загрязнению водоносного горизонта.
