План земельного участка с постройками

Планировка земельного участка для начинающих и продолжающих

Как и у всех, вы скорее всего имеете дачу с «теми самыми шестью сотками», полученными с боем вашими родителями ещё в СССР. Или же вы получили домик в наследство в деревне. Неважно, главное, что у вас есть земельный участок площадью 5, 10 или 15 соток, который вы планируете изменить.

Содержание

В первую очередь необходимо нарисовать хотя бы примерный план вашего участка. Не очень красиво смотрится, если возле дороги у вас сразу стоят дом, хозяйственные постройки и где-то в глубине участка спрятан огород или сад.

Если же вы решили, что к этому вопросу надо подойти основательно, то начните в первую очередь с изучения СНиПов и ГОСТов. Да, именно с них.

Алгоритм действий будет выглядеть так:

тщательное изучение СНиПов и ГОСТов:

подготовка участка к строительству;

планировка ландшафтной части участка.

Но начнём, пожалуй, не будем вас томить.

Подготовка участка к строительству

Чтобы избежать подобной ситуации, необходимо сделать то, что называется вертикальная планировка земельного участка. Сюда входят:

подготовка к снятию или досыпке грунта;

организация водостоков и инженерных систем дома и участка (тот же туалет, к примеру);

прокладка дорожек и т.д.

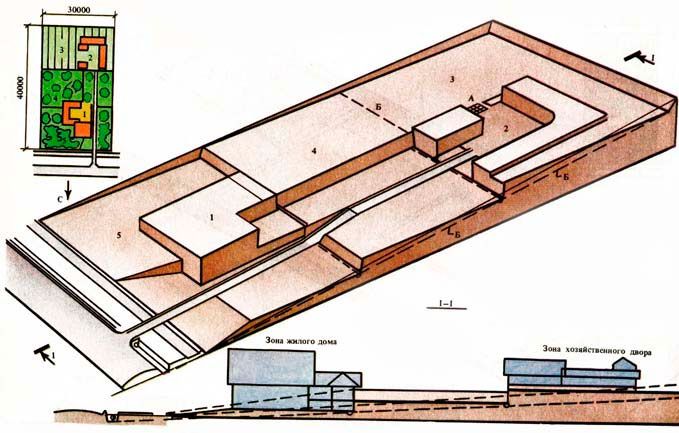

пример вертикальной планировки участка

Зачем нужно делать вертикальную планировку? Затем, чтобы защитить фундаменты зданий от дождевой воды и обеспечить её отвод с самого участка. При этом зелёная часть вашего участка (деревья, огород и т.п.) не должны испытывать недостаток влаги.

Правильная вертикальная планировка участка — это когда есть небольшой (до 20 градусов) уклон в сторону юга или востока. Конечно, идеально ровная горизантальная поверхность намного красивее, но ведь вам надо отводить воду, а это удобнее делать всё же по наклонной поверхности. В этом случае дом располагается на возвышенной (восточной или юго-восточной) стороне, а сами зелёные посадки на южной части, так как они лучше растут там, где много солнца и постройки, которые вы решите расположить внизу, не должны затенять растения.

В том случае если уклон вашего участка более 20 градусов, то делаются террасы, перпендикулярные самому участку.

Строительство

Пожалуй, без преувеличения, самая тяжёлая часть работы. Ведь здесь надо построить и дом, и сарай, и даже туалет «коробка обыкновенная с дыркой» поставить. Как это выглядит?

Планировка земельного участка: дом

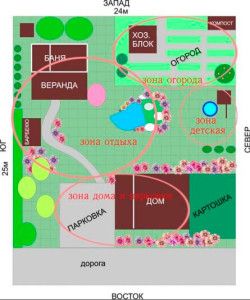

планировка участка — пример

Обычно дом ставят на расстоянии 5-6 метров от границы самого участка, чаще всего на самой высокой точке, чтобы был отвод воды от фундамента. От участка соседей дом должен по двум сторонам (прямой угол) отходить на три метра с каждой стороны. Это всё высчитывается с помощью обычной рулетки.

Затем вы подготавливаете фундамент здания вашего будущего дома. Глубина основания составляет в среднем метр, ширина зависит от того, какой толщины будут стены дома+10 дополнительных сантиметров. Разумеется, что все работы с фундаментом ведутся только в сухую и тёплую погоду. В обязательном порядке вы также делаете вентиляцию для фундамента и гидроизоляцию.

На этой же стадии вы размечаете место для туалета (так как все привыкли в доме ходить). Оно делается за границей участка (метр или полтора), для более удобного подъезда ассенизаторского авто. На стадии строительства вы прокладываете трубы в направлении, где у вас отмечены санузел и кухня. После того, как достроен дом, вы включаете саму систему в работу.

Планировка земельного участка: размещение хозяйственных построек.

По идее, хозстроения размещают одновременно с домом, но опыт показал, что удобнее делать это после окончания строительства дома. При их размещении учитываются также три метра от забора соседей, также размечаете площадь фундамента. Размещая тот же сарай,учитывайте, что он не должен также подтапливаться водами, которые будут уходить от дома. Вы также делаете водоотвод, как и для дома (сырые инструменты — это неудобно для работы). Принцип строительства сарая такой же, как и у дома. Сарай традиционно размещают на южной стороне земельного участка.

Планировка земельного участка: размещение дополнительных пристроек

К ним относятся беседки, каменные летние кухни, пруды и т.п. Мы привыкли видеть красивые проекты небольших частных территорий (от 5 до 15 соток), но реально жизнь оказывается прозаичнее, ведь на территории в 5-6 соток можно поставить только дом, сарай и туалет. На территории в 10 соток можно добавить беседку или баню. 15 соток — гуляй, душа! Здесь и баня, и дом, и сарай, и сад с прудиком. Красота.

При размещении беседки учитывайте её размер и предназначение. Иногда встречаются варианты, когда беседка совмещает в себе функции летней кухни. В таком случае правила её размещения и строительства аналогичны правилам для дома.

При размещении места для мангала исходите из того, что вы должны его легко убрать. Если же вы хотите себе каменную летнюю кухню, то для этого вам надо рассчитывать, что огорода практически не будет, так как участок примерно 2х2 займёт именно данная пристройка.

Планировка территории земельного участка. Итоги.

Неважно, какая у вас площадь самой территории, главное, чтобы вы правильно, по всем СНиПам и ГОСТам разместили постройки и обязательные инженерные системы.

Общие правила, которые необходимо знать наизусть при строительстве и планировке дачного дома:

дом, хозпристройки размещаются на расстоянии 3 м от забора соседей, дом на расстоянии 5-6 м от границы участка;

между строениями на территории участка должно быть расстояние 1,5-3 метра (в зависимости от размера территории);

инженерные системы устанавливаются в порядке санузел, электричество, газ/любое другое топливо;

всё согласовывается по нормативам, ГОСТам и СНиПам;

планировка ландшафта делается в последнюю очередь, после того, как достроено всё.

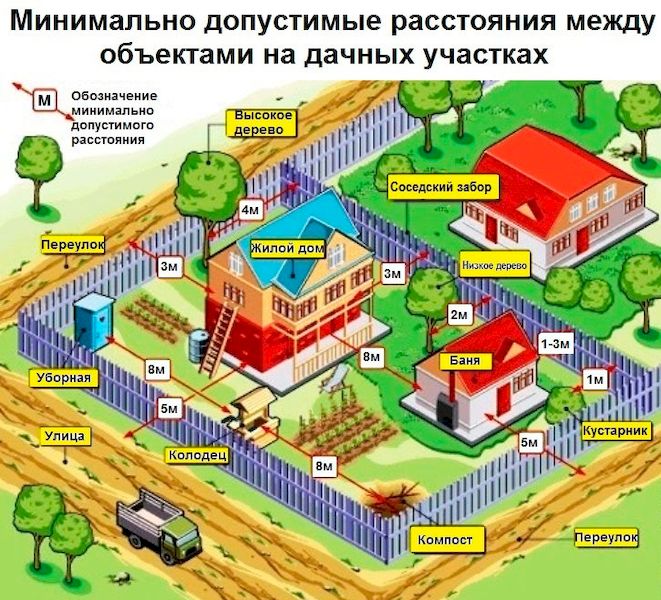

расстояние между объектами на земельном участке

При работе с ланшафтным дизайном дачного участка исходите не только из того, что вы хотите видеть на территории, но и из того, нужен ли вам огород.

Видео лекция с информацией по отступам от границ участка при строительстве:

Главное — планировка. Как расположить хозпостройки на участке?

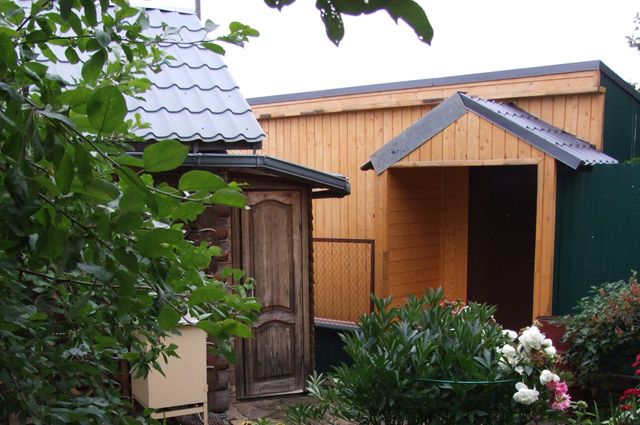

Хозяйственные постройки на даче – мастерская, сарай, гараж, летняя столовая – должны иметь удобное расположение и при этом органично вписываться в дизайн участка.

Три лучших варианта

Конечно, необязательно иметь все эти перечисленные объекты на одном участке, ведь многое зависит от ваших потребностей, размера надела и его предназначения.

Однако и бессистемно располагать хозяйственные постройки нельзя, необходимо учитывать их «целевое назначение».

Поэтому при планировании этих объектов остановите свой выбор на одном из вариантов:

1. Объедините все постройки в единый комплекс в таком месте сада, откуда можно свободно попасть в любую из его зон.

2. Расположите их по отдель­ности в различных участках, обращая внимание на то, какую з­ону «обслуживает» тот или иной объект.

3. Сгруппируйте только часть объектов в один комплекс, а остальные (1–2) определите туда, где они особенно необходимы.

Относительно размещения хозяйственного объекта сущест­вует определённое правило:

Отведите под его возведение не самые лучшие места участка (если у вас есть выбор). Такой рациональный подход приведёт к тому, что каждый метр территории будет «работать».

Не размещайте постройку только в парадной и входной частях сада: все остальные зоны вполне подойдут для этой цели.

Обратите внимание на места с затенением, где постоянно ложится заморозок, наиболее продуваемые ветром, или просто не особо пригодные для выращивания растений.

Исключением является только летняя столовая. Она должна располагаться недалеко от дома, на солнечном и безветренном участке.

Оформляем комплекс

Цвет хозяйственных построек комплекса должен соответ­ствовать цвету дома или быть светлее. Конечно, не стоит делать этот комплекс капитальным, возможно, со временем он поменяет своё местоположение. Наиболее подходящий строительный материал – дерево.

Стиль построек должен хотя бы какими-то элементами поддерживать общий стиль сада, и для создания визуальной гармонии необходимо в его отделке использовать материалы, применявшиеся при п­остройке дома. Пусть у хозблока будут небольшие, но красивые окошки, крылечко с навесом. Украсьте стену подвесными контейнерами с цветами, используйте балконные ящики. Прилегающую к комплексу территорию лучше замостить, это будет и удобно и гигиенично. Сложных крыш лучше не делать, практичнее всего односкатная крыша с небольшим наклоном. Для неё лучше использовать шифер, оцинковку или о­ндулин. В­ообще, подобный комплекс не должен быть слишком высоким – всё, что находится на участке, должно быть соподчинено дому, а не «­спорить» с ним.

Отдельные постройки

Подобный подход применяется и в случае расположения отдельных хозяйственных построек. Некоторые могут быть отгорожены, некоторые, наоборот, выделены, декорированы.

Один из лучших вариантов размещения таких объектов, по крайней мере некоторых, – это спрятать их за какими-то другими, более крупными строениями, то есть пристроить к ним сзади. Так вы сэкономите и на материалах (одна стенка у постройки уже есть), и на декоре (сооружение всё равно не видно).

Конечно, определённые объекты имеют свою специфику. Так, мастерскую, особенно если она оборудована какими-то механизмами вроде дерево­обрабатывающего станка, лучше устроить в дальнем углу сада – из соображений техники б­езопасности и для минимизации шума.

Сарай для дров лучше расположить не слишком далеко от дома, и его планировка должна позволять легко и свободно брать и укладывать дрова. А вот что касается гаража, то его можно установить в нескольких местах дачи:

• во входной зоне, где наиболее удобный подъезд;
• за периметром и сбоку участ­ка, чтобы не занимать полезной площади сада (это возможно, если ваш участок последний и нет соседей);
• пристроить в одну линию с воротами;
• установить в дальнем углу сада, если к даче есть подъезд с двух сторон.

Однако гараж – не единст­венный вариант «жилища» для автомобиля. Вполне можно ограничиться стоянкой для автомашины, желательно, конечно, с навесом, выглядеть она будет значительно красивее.

Также при планировании хозяйственных построек учтите, что сад делится на «летнюю» и «зимнюю» части. Какой-то его частью удобнее пользоваться летом, какой-то – зимой. Обычно зимняя часть – это зона, расположенная недалеко от жилого дома, куда даже в холодное время года будет открыт доступ в случае выпадения глубокого снега. В небольшом помещении для хранения сезонного инвентаря должны находиться лопаты или топорик для льда.

Как составить план земельного участка. Пошаговая схема.

Раньше считал, что составить план земельного участка может только кадастровый инженер.

Подобное заблуждение долго являлось препятствием к поиску и получению земельного участка.

План земельного участка или как еще его называют — схема земельного участка, можно составить самостоятельно.

В этой статье я опишу пошаговую схему составления плана земельного участка.

Цель данной статьи: показать ценность и практическую применимость видео инструкций. Как за 40 минут найти свободную землю и сделать схему земельного участка? (не привлекая кадастрового инженера).

Зачем нужен план земельного участка и как его нарисовать?

План или схема участка необходимы, чтобы подать заявление о предварительном согласовании предоставления земельного участка.

Иначе говоря, план участка нужен, чтобы предварительно «застолбить» земельный участок. Другими словами, план земельного участка запускает процедуру предоставления земли без торгов.

Для составления плана земельного участка хватит 40 минут личного времени и следующие инструменты.

• Интернет портал Росреестра,
• Программа Агро в бесплатном варианте.

Сумма расходов по составлению плана участка 150 рублей. Плюс небольшая комиссия платежной системы.

Пошаговая схема составления плана земельного участка.

Первое: необходимо получить кадастровый план территории.

Второе: скачать ознакомительную версию программы Арго.

Третье: загрузить кадастровый план территории в программу.

Четвертое: в несколько кликов составить план (схему) земельного участка.

Пятое: вставить картинку плана земельного участка в шаблон схемы. Схему приложим к заявлению о предварительном согласовании предоставления земельного участка.

Как получить кадастровый план территории?

Кадастровый план территории послужит основой для составления плана (схемы) земельного участка.

Получить кадастровый план территории можно 2 способами.

1. Через онлайн сервис в течение 20 минут.

2. На сайте Росреестра в разделе получение сведений из ЕГРН.

Для подачи онлайн запроса понадобился номер кадастрового квартала, на территории которого присмотрели свободный участок.

Кадастровый план территории прислали на e-mail.

Какую программу использовать для чтения кадастрового плана территории и составления плана земельного участка?

Полученные файлы с кадастровым планом территории можно открыть двумя способами:

1-ый способ: с помощью сервиса Росреестра под названием – Проверка электронного документа. Полученный файл загружаем в сервис Росреестра и он откроет кадастровый план территории в html версии. Такой способ позволяет просматривать КПТ с помощью Internet Explorer.

Данный способ не удобен. Помимо просмотра кадастрового плана территории, необходимо составить план земельного участка. А для этих целей Internet Explorer не совсем подходит.

2-ой способ: с помощью программы Арго.

Данная программа используется кадастровыми инженерами.

Как и любой интеллектуальный продукт Арго стоит денег. Но разработчики предоставляют возможность бесплатно скачать ознакомительную версию данной программы.

В этой версии есть все инструменты необходимые для составления плана (схемы) земельного участка.

Ознакомительную версию программы скачайте на сайте разработчика: http://new.argogeo.ru/

Пошаговый алгоритм действий по составлению плана земельного участка в программе Арго.

1-ый шаг: открываем программу и кликаем создать новый чертеж,

2-ой шаг: загружаем кадастровый план территории в программу Арго и кликаем добавить в чертеж.

3-й шаг: находим на кадастровом плане территории кадастровый квартал, на котором располагается нужный нам земельный участок.

В моем случае земельный участок с трех сторон имеет границы с другими участками. Кадастровый квартал в программе выделяется цветной линией, поэтому на нем легко ориентироваться.

4-ый шаг: Загружаем топооснову, для того чтобы на плане земельного участка отобразились объекты инфраструктуры, рельеф, строения и т.д.

Для этого прямо из программы выбираем растровую подложку для нашего кадастрового квартала. Подложка автоматически будет отображена на чертеже.

5-й шаг: Топооснова помогает увидеть, что находится на земельном участке. Далее, используя всего один инструмент программы, обводим по точкам контуры участка.

После того как контуры обведены, программа автоматически рассчитает площадь земельного участка. Программа также отобразит координаты всех точек. Данные координаты указываем в шаблоне заявления о предварительном согласовании предоставления земельного участка. Данное заявление подаем в администрацию.

6-й шаг: Оформляем план земельного участка в окончательном виде и заполняем заявление о предварительном согласовании предоставления земельного участка.

Заполняем таблицу со значениями координат точек. Указываем на схеме номер кадастрового квартала.

В результате, план (схема) земельного участка готов.

Кадастровые инженеры наверняка скажут, что подготовку плана земельного участка нужно доверять профессионалам. И они абсолютно правы.

Но необходимо отметить следующее. Не факт, что земельный участок, который вы выбрали, администрация вам предоставит.

В случае законного отказа в предоставлении участка, придется искать другой земельный участок. Опять составлять план (схему) участка. Соответственно опять платить кадастровому инженеру. А вам это надо.

Кадастрового инженера целесообразно приглашать, когда вопрос предварительного согласования предоставления земельного участка решен положительно.

То есть, когда остается только межевать участок.

А до этого момента выгоднее идти по пути наименьших затрат.

Для того, чтобы процесс по решению вопроса о предоставлении земельного участка был запущен, подготовленный план (схему) земельного участка нужно приложить к заполненному заявлению о предварительном согласовании предоставления земельного участка.

Все документы подаем в администрацию. У администрации есть 60 дней, чтобы дать вам письменный ответ.

Пошаговая схема подготовки плана земельного участка, изложенная в данной статье, составлена на основании видео инструкций: Как за 40 минут найти свободную землю и составить схему земельного участка?

Фрагменты видео инструкций

Получите видео инструкции с готовыми шаблонами документов,

потому что выгоднее самостоятельно делать Схемы участков, чем каждый раз платить кадастровому инженеру

Узнайте все нюансы получения кадастрового плана территории на сайте Росреестра.

Составьте план земельного участка самостоятельно за 40 минут с использованием программы Арго .

Желаю вам достойной жизни и успешного получения участка.
