Навеска для самодельного трактора своими руками

Навеска на минитрактор своими руками

Мини-трактор – это очень нужная в хозяйстве вещь. Без навесного оборудования его эффективность и производительность приближаются к нулю, потому что на тракторе в таком случае можно разве что передвигаться. Чтобы мини-трактор с полным приводом приносил пользу в хозяйстве, для него покупают профильное навесное оборудование. Некоторые агрегаты можно сделать своими руками.

Обзор насадок

Компактные тракторы применяют практически во всех отраслях сельского хозяйства. Множество устройств для прикрепного оборудования разработано специально для обработки почвы. Существуют разные приспособления для обработки почвы, ухода за растениями и сельскохозяйственными животными.

Навесное оборудование на минитрактор

Обратите внимание! Для установки на трактор фронтального и прочего навесного оборудования применяют механическую трехточечную навеску на минитрактор.

Устройства для посадочных работ

Плуг – важнейший инструмент для подготовки почвы к весенним полевым работам. Компактный трактор может работать с оборудованием разных конструкций. Если в хозяйстве есть техника с мощностью до 30 лошадиных сил, то применяют одно,- или двухкорпусные инструменты. Глубина вспахивания у таких агрегатов – от 20 до 25 см (этот показатель очень легко изменяется).

Если у мини-трактора типа УАЗа или уральца имеется мотор более 35 лошадиных сил, то к трактору подсоединяют четырехколесный плуг. С его помощью возможно значительно увеличить глубину вспашки. Эти системы чаще всего применяются дачниками и небольшими фермерскими хозяйствами.

Дисковые плужки и самоделки применяются для необработанных и плотных видов почв. На больших фермерских предприятиях применяются ручные и роторные модели.

Внимание! Все плуги прицепляются к трактору через заднюю навеску, а не через переднюю.

Перед посадочными работами грунт надо тщательно подготавливать. Это можно сделать путем применения бороны. Зависимо от конструкции, они имеют вес от 200 до 650 кг. Ширина захвата почвы лопатами в таких конструкциях – от 1 до 2,7 м. Некоторые модели способны обрабатывать грунт на глубине до 15 см, достаточной для эффективной обработки почвы.

Фрезы – это разновидность плужка. Их используют на незначительной территории. Больше всего они подходят для тех участков, где регулярно и качественно обрабатывается почва. Для давно непаханых участков подойдет большой плуг.

Оборудование для посадки

К этому виду оборудования относят картофелесажалки. Существует несколько моделей сажалок, с 1 и 2 рядами. Также у них имеются разные объемы баков для посадки клубней. Разные сельскохозяйственные предприятия и индивидуальные владельцы могут себе выбрать баки различных объемов.

Самодельные картофелесажалки для минитрактора являются универсальным агрегатом. Они нарезают борозду и выбрасывают на равное расстояние посадочный материал, то есть клубни картофеля. После этого автоматически происходит засыпание посадки почвой. Все эти операции производятся во время движения мини-трактора по участку. Если он стоит, то посадка картофеля невозможна.

Мощность катофелесажалок – от 24 лошадиных сил и больше. Вес – около 180 кг.

Важно! Картофелесажалку надо использовать только на фермерских предприятиях с большой площадью. Применение навесного оборудования на дачных и приусадебных участках малоэффективно и нецелесообразно.

Окучник – это оборудование для засыпания места посадки сельскохозяйственный культур землей. Обработка растений производится рядами. Работает так же, как и сеялка.

Оборудование для обслуживания насаждений

Его целесообразно применять для отбора и собирания сена в валки, разгребания сена и мусора, ворошения. Для всех этих целей используются грабли. Встречается большое количество модификаций грабель для мини-тракторов, зависимо от мощности трактора и объема требуемых работ.

Для очищения полей от сорняков используют культиваторы. Они хорошо разрыхляют почву, удаляют корни. Оборудование целесообразно использовать, когда растения небольшие, сразу же после всходов семян.

С помощью навесных опрыскивателей можно бороться с вредителями растений. Для дачных участков применительно использовать универсальные модели опрыскивателей. Они расходуют меньше топлива и обеспечивают обработку большого земельного участка.

Самодельные роторные косилки для минитрактора позволяют эффективно скашивать растения. Самодельные минитрактора с куном применяются для более эффективной работы погрузчика сена.

Оборудование для сбора урожая

К нему относят картофелекопалки. Самые востребованные разновидности копалок в приусадебном и фермерском хозяйстве – вибрационные и транспортерные. Если у фермера есть самодельный минитрактор, то и копалку чаще всего делают самостоятельно.

Обратите внимание! Наиболее легкая в монтировании копалка – веерного типа.

В продаже бывают также барабанные и конные копалки и сенокосилки.

Виды навесок

Навеска на минитрактор своими руками изготавливается из профиля из стали. Лучшие метод изготовления – сварка. Должно получиться оборудование для подсоединения любого рабочего оборудования.

Чаще всего применяется трехточечная насадка. Она обеспечивает легкое движение оборудования в различных геометрических плоскостях. Практически все сельскохозяйственное оборудование разработано так, чтобы к нему можно было подсоединить трехточечные насадки.

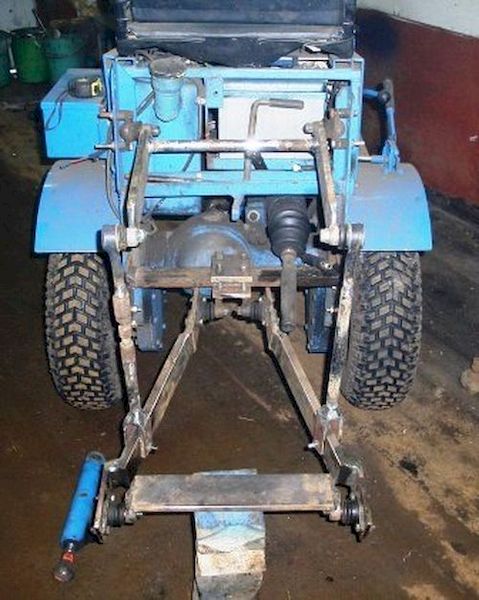

Трехточечная навеска на минитрактор

Исключением является мини-трактор, у которого есть гусеничный ход. Для такого агрегата обычно применяют универсальную насадку, которая в случае необходимости может легко трансформироваться в двухточечную.

Изготовление навесного оборудования

Покупать навесы для мотоблока для небольшого дачника будет очень неудобно. Все оборудование дачник или фермер может сделать самостоятельно в домашних условиях, применив немного смекалки. Большинство оборудования достаточно простое, и его делают практически из того, что есть под рукой.

Перед тем, как сделать плуг на минитрактор своими руками чертежи и размеры нужно внимательно выучить и подобрать наиболее оптимальный. Смастерить оборудование будет легче при наличии готовой заводской схемы.

Изготовление окучника

Для этого надо взять 2 диска из металла с толщиной в 2 мм и расположить их так, чтобы они открывались наружу. Когда угол будет подобран, их закрепляют болтами или просто заваривают. Дальше его просто закрепляют на сцепке.

Картофелесажалка

Устройство этого агрегата напоминает окучник. Сверху у него есть чаша, в которую засыпаются картофельные клубни. Из специального отверстия они попадают в землю.

Для изготовления домашней картофелесажалки нужно собрать колеса, ось, штифты, бункер, звездочки, механизм для регулировки. Все это крепится на раму.

Спереди колеса закрываются пластиной из металла, иначе картофель будет выпадать из бункера в то время, когда этого не нужно. Снизу бункер затягивается резиной, чтобы картофель не выпадал.

Как сделать ковш на минитрактор? Для этого нужны жесть и внутренние стойки. 2 боковые и внутренние стойки образуют ковш. К ним привинчивают штанги.

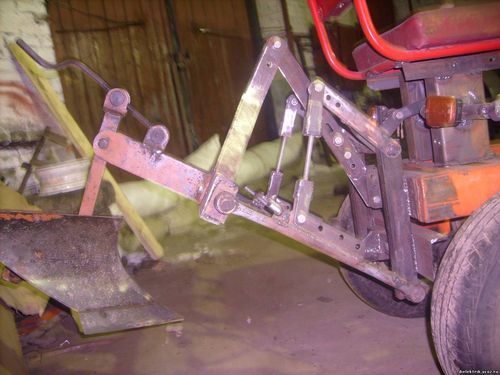

Фрезы, плуг

Это одно из главнейших оборудований. Фрезы применяют для обработки мягкой и постоянно обрабатываемой почвы. Самодельный плуг для минитрактора больше подходит для работы с жесткими почвами. Чтобы сделать самодельный плуг, нужно взять пластину толщиной от 3 до 5 мм и трубу с пятимиллиметровыми стенками.

Пластина затачивается ножом, наподобие косы. Далее болгаркой вытачивается отвал. Режущая часть – это рабочий элемент косы, отбиваемой на наковальне.

Фрезы применяют для обработки мягкой и постоянно обрабатываемой почвы

Все детали склеиваются между собой с обязательным соблюдением углов. Лемех накладывают на стальной лист. Приваривать эти элементы надо точечно с двух сторон.

Важно! Лемех с валом надо стыковать очень плотно. Между ними не должно быть никаких зазоров.

Изготовление адаптера-прицепа

Конструкция этого аппарата включает в себя:

• раму из металла;
• сцепку;
• штангу поперечную;
• раскосы;
• стойки, ось, колеса;
• инструменты для управления;
• прицеп или тележку;
• место для оператора и подключения дополнительных механизмов.

Рама делается из трубы (длина – от 1,5 до 1,7 м). С одного конца приваривается сцепка, с другого – штанга. К штанге прикрепляются стойки для колес, раскос.

Для управления устройствами применяют рычаги. Переключая их, можно установить оптимальное положение навесного оборудования. Дополнительный рычаг устанавливается для регулировки прилагаемого усилия.

Длина дышла зависит от мощности мотоблока. Мощность двигателя влияет на размер колес. Дополнительно монтируется гидравлик.

Навеска для мини трактора ДВС и иных агрегатов легко делается самостоятельно. Она подходит практически ко всему сельскохозяйственному оборудованию, существенно облегчает и удешевляет все работы на даче или на ферме. Правильное использование оборудования продлевает срок службы мотоблока.

Навеска на минитрактор своими руками

При серьезном подходе минитрактор может стать серьезным помощником как фермеру-профессионалу, так и садовнику или огороднику любителю. Современная промышленность предлагает мимнитрактора буквально на любой объем аграрного производства, с учетом любой специфики. Однако цена нового фирменного минитрактора, к сожалению, доступна далеко не каждому. Существуют различные способы экономии на приобретении средства механизации аграрного труда.

Минитрактор из мотоблока

Например, можно заказать через сеть Интернет минитрактор из Китая и стран Юго-Восточной Азии. Можно воспользоваться онлайн-биржами и приобрести технику, бывшую в употреблении. Но даже такие сокращенные траты могут показаться избыточными для тех, кто занимается садом или огородом на любительском уровне, однако нуждается в «железной» поддержке своего нелегкого труда.

Что такое навеска?

В этом случае может стать полезен трактор, собранный из мотоблока.

Мотоблок. Начало

Мотоблок – плод позднесоветского периода, а точнее, эпохи легендарных шести соток. В середине восьмидесятых годов советское правительство было вынуждено признать, что система колхозов и совхозов, несмотря на полную оснащенность парком современной техники вплоть до гигантских комбайнов и самолетов сельхоз авиации, и помощь населения страны (кто не помнит выезды «на картошку»?) выполнять свою основную функцию не в состоянии. Страна была вынуждена закупать продовольствие из-за рубежа.

Решено было действовать по принципу «спасение утопающих – дело рук самих утопающих», и снабжение трудящихся сельскохозяйственной продукцией частично возлагалось на самих трудящихся. Желающим выдавался участок земли площадью шесть сотых гектара (те самые шесть соток).

Обрабатывать даже настолько скромный надел с помощью лопаты, тяпки, и матери неведомого японца в конце второго тысячелетья в стране победившего социализма, провозгласившего Научно-Техническую Революцию, было совершенно не с руки. И вот тут-то выяснилось, что техники, способной решать подобные задачи, в стране практически нет. Личные наделы колхозников, как правило, были частью одного поля и обрабатывались одним-двумя проходами «взрослой» техники. Для лоскутных «шестисотовых» участков такой способ решительно не подходил.

Был разработан принципиально новый вид сельскохозяйственной техники, получивший название «моторизованный блок» или мотоблок. «Неведома зверушка» представляла собой двигатель тяжелого мотоцикла, поставленный на два соосных колеса повышенной проходимости. Работа с таким агрегатом напоминала крестьянский труд начала века – пахарь шел за лошадкой, направляя соху и оказывая на нее давление собственным весом.

Только место лошадки заняло двухколесное чудо техники, управляемое и направляемое с помощью специальных рукоятей. Вместо сохи использовался набор навесного оборудования, благодаря которому мотоблок мог пахать, боронить, сеять, косить траву. Был даже двухколесный кузов с сиденьем, превращавший мотоблок в транспортное средство непонятного назначения: для передвижения и перемещения грузов по поселку и окрестностям был явно удобнее мотоцикл с коляской (еще один, почти забытый реликт прошлого) или автомобиль. А уж на шоссе непонятному гибриду, передвигавшемуся со скоростью хромой кобылы, было явно не место.

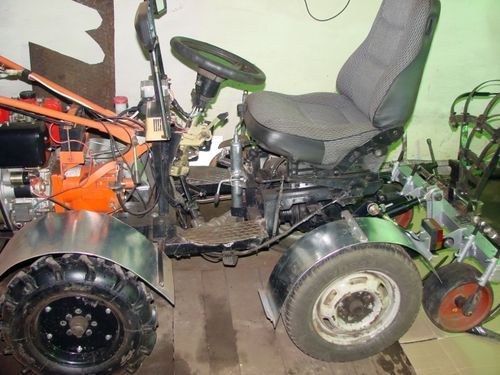

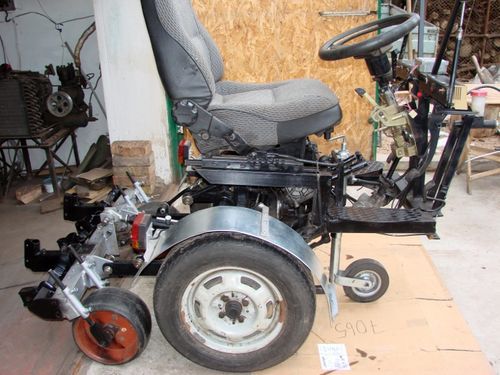

Минитрактор из мотоблока

Прошли годы, в аграрный сектор уверенной поступью хозяина вступил капитализм, принеся с собой продуктовое изобилие. Шестисоточные «фазенды» давно стали местом отдыха, а сельским хозяйством занялись те, кто и должен им заниматься – профессионалы-фермеры. Но вопрос с аграрной минитехникой все еще оставался актуален, породив соответствующее предложение – переделку мотоблоков в трактора, как для себя, так и на продажу.

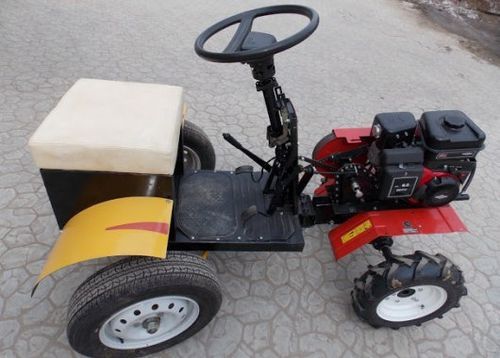

Минитрактор из мотоблока – это уже не непонятный гибрид с прицепом, а полноценное транспортное средство с рамой, подвеской, рулевым управлением и т.д. Такое решение, однако, поставило перед владельцами новые вопросы, например, вопросом использования навесного оборудования. Монтировать и использовать навесное оборудование для мотоблока, после переделки последнего в трактор стало невозможно.

Обретя раму, импровизированный трактор стал нуждаться и в других атрибутах «настоящих» тракторов – таких как навеска на самодельный минитрактор.

Навеска для минитрактора

Навеской называется узел, служащий для крепления навесного оборудования. Некоторые модели навески обеспечивают также передачу мощности от двигателя к сложному оборудованию вроде сеялки или косилки. Навеска должна обеспечивать надежное крепление оборудования, но обладать при этом достаточной подвижность.

Как правило, подвижность навески обеспечивается в двух плоскостях:

• в горизонтальной, для уменьшения выноса оборудования при подруливании;
• в вертикальной – для перевода оборудования из рабочего состояния в транспортное и обратно.

Задняя навеска минитрактора из мотоблока редко имеет гидравлический привод. Обычно подъем осуществляется с помощью электричества через зубчатую передачу, либо мускульной силой специальным воротом. Ручная навеска на минитрактор из мотоблка обычно изготавливается по трехточечной схеме (фото).

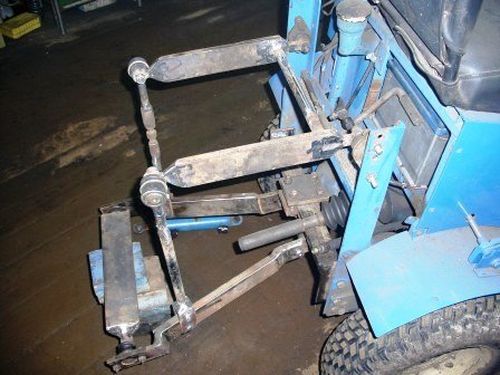

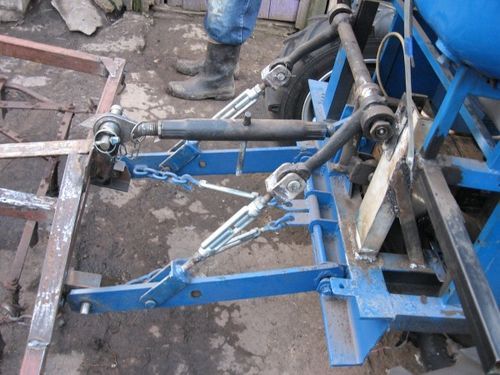

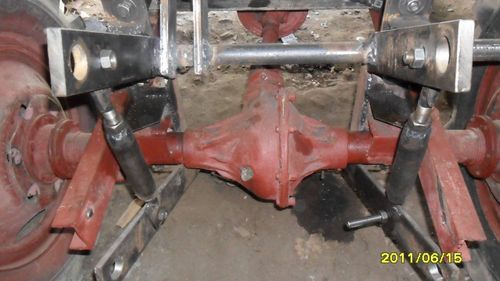

Трехточечная навеска на минитрактор легко изготавливается своими руками. Основой навеки служит сварной треугольник из металлического профиля, подвижность обеспечивается единственным соединением, которым является центральный винт навески на минитрактор.

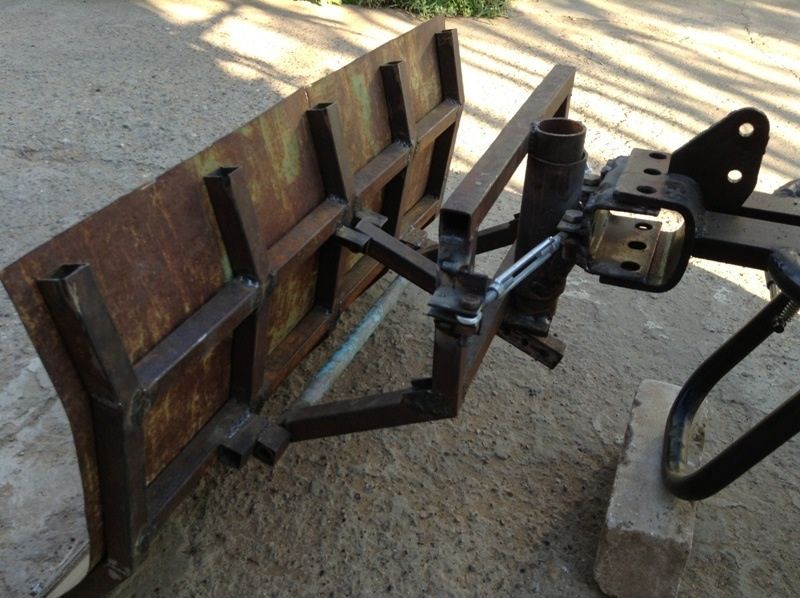

Чаще всего используется задняя навеска минитрактора из мотоблока, так как для использования передненавесного оборудования (например, бульдозерного отвала) у такого трактора недостаточно мощности.

Подробности изготовления подвески на минитрактор вам подскажут фото и видео.

Кун, ковши, погрузчики и другая навеска на минитрактор

Наличием на животноводческой ферме или в небольшом аграрном хозяйстве мини-трактора сегодня никого не удивишь. Такая техника ежедневно необходима для выполнения целого ряда сельскохозяйственных и строительных задач. От подготовки почвы и посевных работ до очистки территории от мусора, снега, остатков стройматериалов.
Еще больше расширить функциональные возможности компактной сельхозтехники позволяет использование различного навесного оборудования:

• бульдозерных отвалов;
• фронтальных погрузчиков;
• экскаваторных установок и ковшей;
• культиваторов и борон;
• ворошилок;
• севалок.

Приспособления управляются посредством гидравлики и за счет универсальной конструкции могут использоваться с разными моделями мини-тракторов.

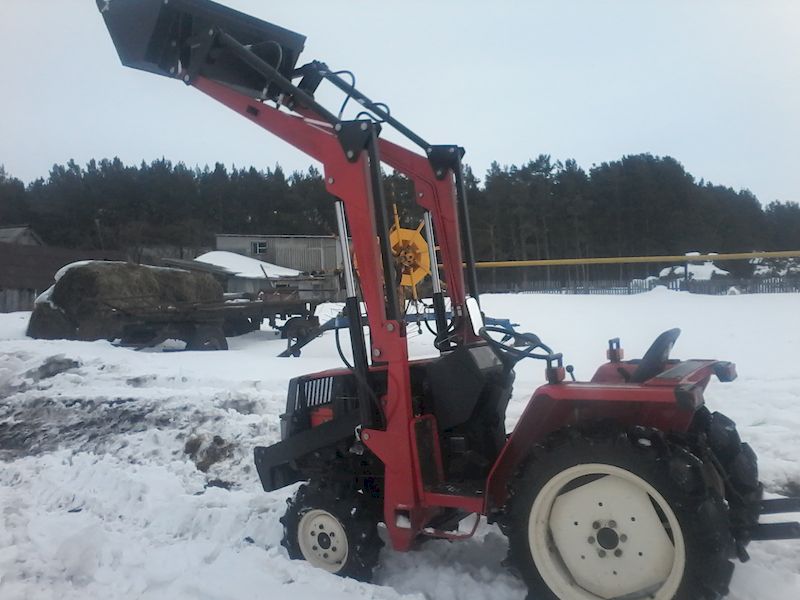

Навесной универсальный копновоз (кун)

Как и другие типы навесного оборудования, кун для минитрактора предназначен для увеличения функциональности сельхозмашины. Он существенно расширяет возможности фермера и облегчает выполнение различных задач. Эта фронтальная навеска в форме стрелы позволяет:

• грузить тюки сена, силос, солому, рулоны рубероида, стройматериалы;
• выполнять землеройные и дорожные работы;
• облегчить загородное строительство и ремонт.

Оборудование приводится в действие и управляется гидросистемой имеющегося мини-трактора. Гидравлические механизмы участвуют как в подъеме грузов, работе стрелы, так и в управлении фронтальным ковшом (регулировании угла наклона).

Плюсы использования кун

Главным преимуществом кунов является их универсальность. Среди других плюсов этого типа навесного оборудования:

• установки и демонтажа кун на мини-трактор любой модели;
• простота и удобство обслуживания (все узлы доступны и легко меняются в случае износа, поломки);
• простота управления за счет гидравлической системы сельхозмашины;
• надежность в работе;
• высокая грузоподъемность.

Это особенно важно для фермеров и владельцев садовых хозяйств, где нет более мощных тягачей и тракторов (для перевозки габаритного груза, больших объемов зерна, сыпучих стройматериалов).

Изготовление кун своими руками

Кун на минитрактор делает технику действительно универсальной и производительной, за несколько минут превращая оборудование в удобный погрузчик, бульдозер, компактную строительную технику. Однако стоимость оборудования, в том числе – маломощных моделей, зачастую превосходит финансовые возможности мелких хозяйств и ферм. Что делать аграриям в этом случае? Грузить тюки, щебень, зерно вручную, расходуя на порядок больше времени и сил… Или прибегнуть к самостоятельному изготовлению универсальной навески.

Для этой цели потребуется запастись инструментами для раскроя металла, сварочным аппаратом, набором разводных ключей, кувалдой и молотком. Кроме того, для самостоятельной сборки понадобятся:

• чертежи и схемы сборки оборудования с указанием размеров каждого элемента;
• металлические профили, стальные трубы и листовой металл для изготовления каркаса для кун;
• гидравлические цилиндры и шарниры, подвижный гидроусилитель (для подъемного механизма, управления ковшом);
• рабочий ковш.

Эту деталь можно купить б/у или сварить из имеющегося листового металла. Причем не обязательно гнуть по форме ковша металлический лист. Можно разрезать сталь на прямоугольники нужных размеров и сварить их между собой, уделив особое внимание сварным швам. От их качества напрямую зависит долговечность изделия.

При наличии грамотных чертежей и соблюдении правил сварки, функциональность, долговечность и эксплуатационные характеристики самоделок часто не уступают заводским моделям. Однако при работе с самодельным кун и изделиям заводского производства следует помнить о соблюдении рекомендаций по эксплуатации. Технику можно использоваться только по прямому назначению, внимательно следя за ковшом в процессе подъема/опускания грузов.

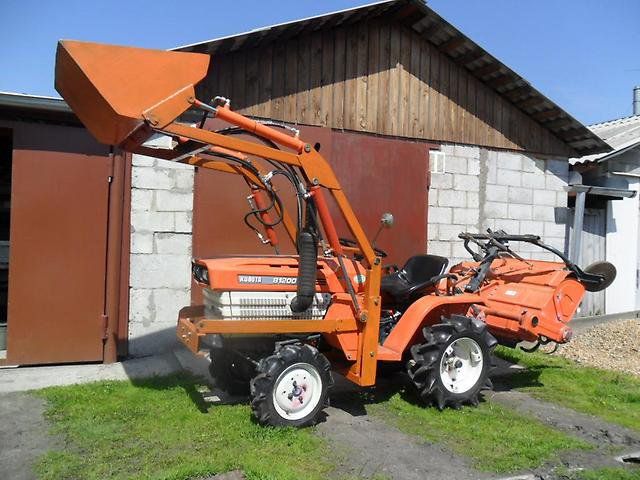

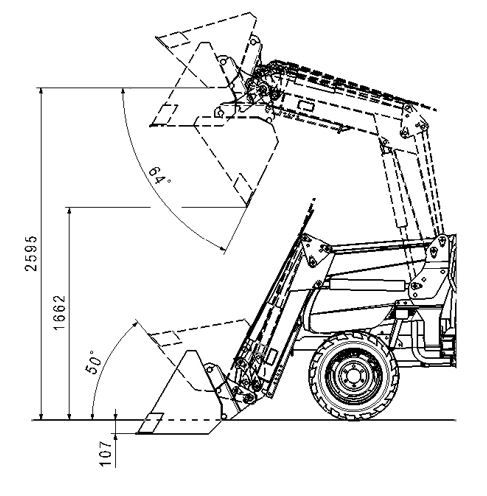

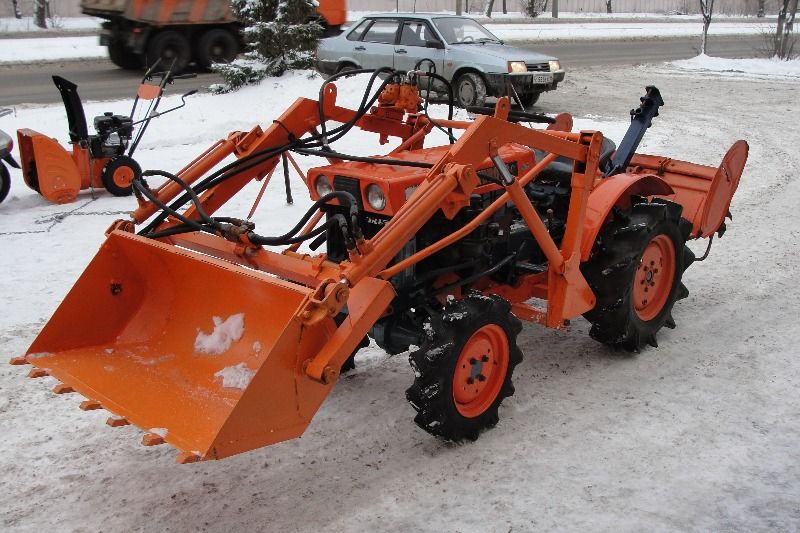

Фронтальные погрузчики

Схожие с куном задачи может выполнять минитрактор с фронтальным погрузчиком. Разница между механизмами довольно мала и она заключается в способах крепления и грузоподъемности. Передний ковш со специальным механизмом выравнивания устанавливается на сельхозмашину для:

• погрузки и выгрузки урожая, сена, земли, дров;
• погрузки сыпучих стройматериалов;
• транспортировки различных грузов;
• перевозки, перемещения леса (крупных бревен, досок, деревянных брусьев);
• выравнивания земельных валов, закапывания траншей;
• уборки снега, расчистки проезжей части.

Легко монтируется. Погрузчик прост в управлении. Выдерживает большие нагрузки и облегчает работу фермеров и владельцев небольших дачных участков. В зависимости от мощности навеска позволяет поднимать, перемещать и перевозить грузы весом в несколько центнеров. Это положительно сказывается на оперативности выполнения поставленных перед аграриями и строителями задач. Однако покупку заводской модели может позволить далеко не каждое хозяйство.

Приспособление стоит довольно дорого. Полноценно выполнять работу на ферме или частной стройке без излишних затрат позволит самодельный погрузчик на самодельный минитрактор.

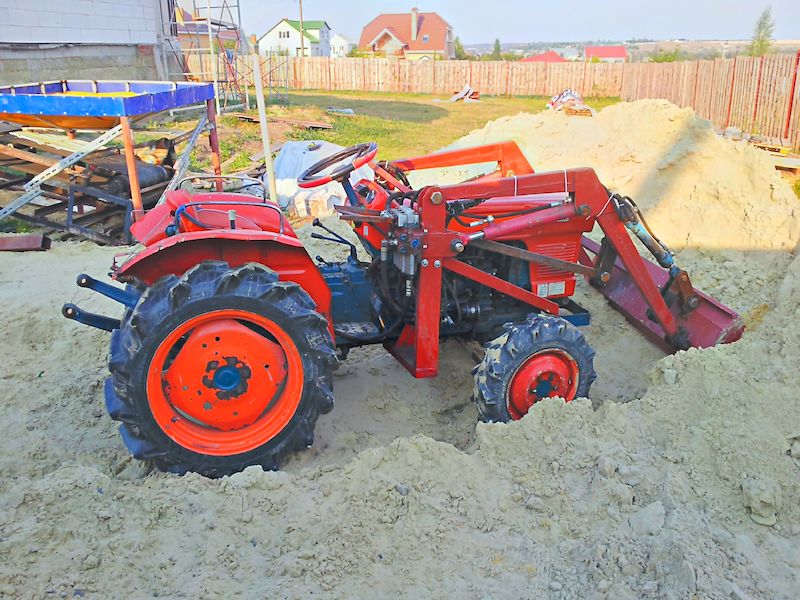

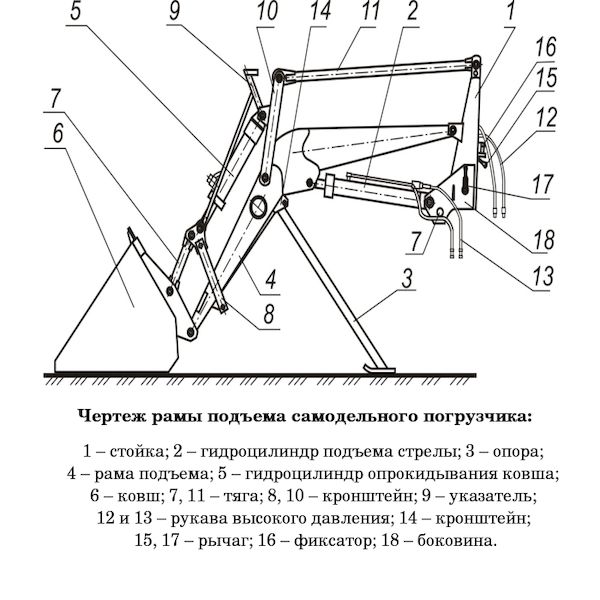

Как сделать погрузчик самостоятельно и что понадобится для такой самодельной конструкции? В первую очередь, необходимо запастись терпением, чертежами и материалами для сборки. Подобная самоделка будет состоять из нескольких основных элементов:

• стальной рамной конструкции;
• гидравлической системы;
• используемого на малогабаритных тракторах шасси;
• применяемых в зависимости от типа работ насадок (Это могут быть ковши различной вместимости, вилочное оборудование, челюстной отвал и даже бревнозахват).

Для самостоятельной сборки конструкции понадобятся не только материалы, но и ряд технических навыков. Таких, как умение читать чертежи, работать с металлом, пользоваться сваркой. Если подобного опыта нет, лучше отбросить эксперименты и купить доступную по цене заводскую модель погрузчика.

Экскаваторный ковш для минитрактора своими руками

Экскаваторная навеска на минитрактор предназначена для широкого спектра задач. Компактное и функциональное оборудование востребовано как в небольших аграрных хозяйствах, так и на частной стройке. В зависимости от характеристик мини-трактор с ковшом обеспечивает глубину копания до 3,3 метров, что позволяет:

• выполнить несложные земляные работы;
• вырыть траншеи, канавы, котлованы под фундамент, ямы под посадку плодовых деревьев;
• транспортировать различные сыпучие материалы;
• погрузить и перевезти урожай, землю, различные стройматериалы, лес, удобрения.

Зачастую экскаваторная установка оснащена собственным гидравлическим контуром и регулируемыми опорами. Что обеспечивает надежную работу, быстрое соединение и простоту управления навеской.

Навесной экскаватор для минитрактора можно смастерить самостоятельно. Для этого понадобится изготовить надежный несущий элемент – сваренную из металлических уголков раму. Можно использовать раму от старого трактора, если таковая имеется. Потребуется также опорная платформа, расположенная по бокам от рамы. Опорные башмаки (2 или 4) предотвратят опрокидывание при использовании экскаватора. Для таких стоек потребуются трубы диаметром 10 см.

Также потребуется изготовить ковш (для него понадобится листовой металл, который сгибается по форме ковша или распиливается на подходящие по размеру треугольники) и 4 гидроцилиндра для изготовления подъемной стрелы. Подойдут гидроэлементы с большегрузных автомобилей.

Самостоятельное изготовление экскаватора – дело трудоемкое, требующее времени, опыта и определенных технических навыков. При соблюдении чертежей и грамотной сварке такая самоделка не уступит заводским моделям ни в производительности, ни в надежности. Однако при отсутствии нужных познаний в механике и навыков сварки стоит задуматься о покупке готового изделия.
