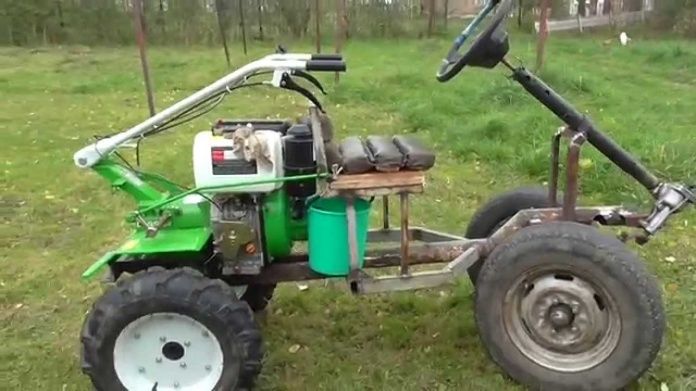

Минитрактор из мотоблока хопер

Комплект для переделки мотоблока в минитрактор

Минитрактора имеют массу функциональных преимуществ по сравнению с мотоблоками. Они более практичны, производительны и удобны. Если Вы являетесь владельцем дизельного мотоблока, и Вы хотите сделать из него минитрактор, тем самым сделав его максимально универсальным и комфортным в работе, Вам пригодится комплект для переделки мотоблока в минитрактор. Данный набор избавит Вас от необходимости искать отдельные детали, думать, из чего сделать тот или иной элемент конструкции.

С помощью данного комплекта, прилагающейся инструкции по сборке и простейших ручных инструментов, Вы сможете самостоятельно переделать одноосный мотоблок в четырех колесный минитрактор.

Читайте полезную информацию о самодельных минитракторах:

Комплект поставки набора для пределки

— Защита водителя от движущихся частей;

— Крепление сиденья, само сиденье с мягкой спинкой;

— Рычаги включения и блокировки полуоси;

— Тормозной цилиндр и бачок для тормозной жидкости;

— Тормозной барабан с опорным диском;

— Заднее подъемное устройство;

— Набор для установки почвофрезы;

— Руководство по сборке минитрактора.

Инструменты необходимые для сборки

Инструменты, которые вам могут пригодиться при переделке мотоблока, у вас под рукой должны быть: электрическая дрель, молоток, гаечные ключи. Если мотоблок с электростартером — вам так же понадобится 1,5-2 метра кабеля массы для АКБ (сечение 10 мм).

При переделке, стоит задуматься о наличии колес, которые вы можете поставить в качестве передних. Это могут быть либо жигулевские автомобильные колеса, либо любые другие колеса (возможно использовать аналогичные колеса с мотоблоков).

Отдельно к комплекту можно купить передний подъемный механизм, позволяющий подключить дополнительное навесное оборудование (косилку, отвал, снегоуборщик).

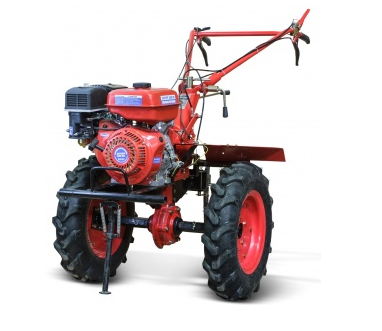

Мотоблоки Хопер: обзор модельного ряда

Агрегаты данной фирмы выпускаются российским производителем, специализирующимся на изготовлении мотоблоков и культиваторов. Уже более 7 лет продукция бренда занимает на рынке уверенную позицию.

Причин такой популярности данных мотоблоков несколько:

  1. Оптимальное сочетание цены и качества – ценовая политика фирмы позволяет приобрести данные мотоблоки пользователям с разным уровнем доходов. В то же время надежность и долговечность мотоблоков Хопер порадует каждого.
  2. Полифункциональность. Мотоблоки Хопер способны выполнять огромный спектр задач. Есть возможность использования такого навесного оборудования, как косилка, культиватор, картофелевыкапыватель, окучник, снегоуборщик, фрезы и прицеп. Мощность и возможности данных мотоблоков можно сравнить с функционалом мини-трактора.
  3. Простота и удобство эксплуатации. Данные агрегаты обладают небольшими габаритами, они легкие и маневренные. Удобный регулируемый руль и широкие пневматические колеса еще больше облегчают процесс управления.

Чтобы избежать проблем с ремонтом мотоблоков, придерживайтесь рекомендаций инструкции по эксплуатации. Правильно обкатайте технику, придерживайтесь норм допустимых нагрузок во избежание поломки.

Модельный ряд мотоблоков Хопер можно разделить на бензиновые и дизельные. Рассмотрим все о мотоблоках Хопер каждого вида более подробнее.

Бензиновые модели мотоблоков Хопер

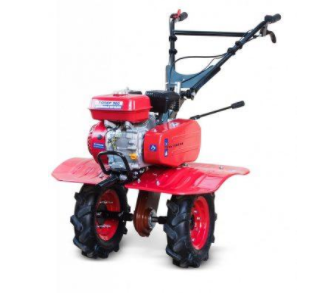

Хопер 900 MQ

Оборудован бензиновым 4-тактным одноцилиндровым двигателем Lifan. Заводится кик-стартером. Имеет 3 скорости (2 вперед, 1 реверс) и развивает рабочую скорость до 7 км/час. Высокая прочность, качество связующих узлов и кожуха мотоблока позволяют быстро и продуктивно работать на разных типах грунта.

Технические характеристики:

    • мощность – 7 л. с.;
    • объем бака для горючего – 3,6 л;
    • средний расход топлива – 1,7 л/час;
  • глубина вспашки – 30 см;
  • захват площади при культивации – 90 см;
  • габариты – 800*450*650;
  • вес – 75 кг.

Хопер 1000 У

Схожая с предыдущей модель, но более усовершенствованная. Рулевой механизм более продуманный, маневренность улучшена за счет широких колес с мощным протектором. Также имеет большее количество передач. Мотор – бензиновый, 4-тактный, фирмы Lifan.

Технические характеристики:

    • мощность – 6,5 л. с.;
    • объем бака для горючего – 3,6 л;
    • средний расход горючего – 1,5 л/час;
  • глубина вспашки – 30 см;
  • ширина захвата культивации – 120 см.

Хопер 1050 С

Еще одна многофункциональная модель с бензиновым 4-тактным двигателем с воздушным охлаждением. С комплектом необходимого навесного оборудования станет незаменимым помощником на Вашем участке.

Технические характеристики:

    • мощность – 6,5 л. с.;
    • объем бака для горючего – 3,6 л;
    • средний расход горючего – 1,5 л/час;
  • глубина вспашки – 30 см;
  • ширина захвата культивации – 105 см.

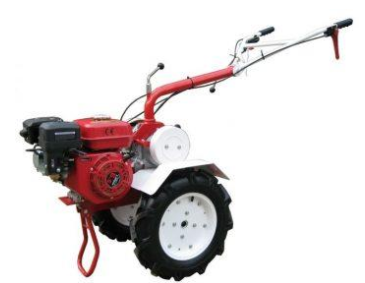

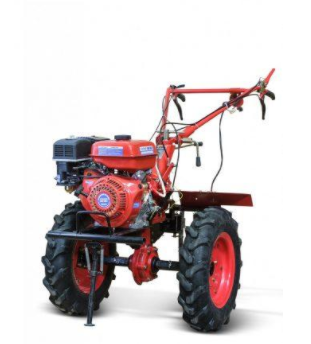

Хопер 1100

Самая мощная модель, работающая на бензине, в линейке производителя. Имеет 3 модификации – 9Б, 9БС, 9Б MQ, которые отличаются некоторыми конструктивными особенностями и комплектацией. Все 3 модификации поддерживают фактически все известное навесное оборудование.

Оснащены 4-тактным бензиновым двигателем. Стартер – ручной или электрический (зависимо от модели). Имеют 3 передачи – 2 вперед, 1 назад. Мощные, экономичные, с малым уровнем вибрации и шума.

Технические характеристики:

    • мощность – 9 л. с.;
    • объем бака для горючего – 6 л;
    • средний расход топлива – 2,1 л/час;
  • глубина вспашки – 30 см;
  • ширина захвата культивации – 135 см.

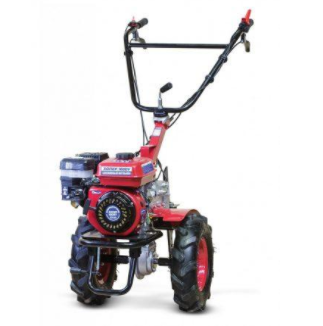

Хопер 1100 9Б

Наиболее популярная модель из серии Хопер 1100 с бензиновым двигателем. Стартер может быть ручной или электрический. Имеет 3 передачи, поддерживает большинство видов навесного оборудования.

Технические характеристики:

  • глубина вспашки – 30 см;
  • ширина захвата культивации – 135 см.

Дизельные модели мотоблоков Хопер

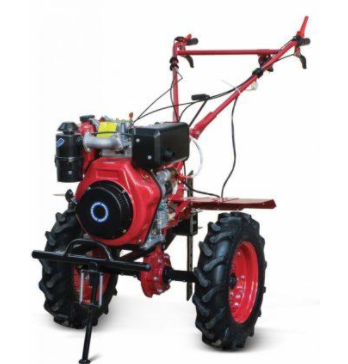

Хопер 1100 9ДС

Модель оснащена 4-тактным дизельным двигателем с воздушным охлаждением. Удобная, негабаритная, функциональная модель с низким потреблением горючего.

Технические характеристики:

    • мощность – 9 л. с.;
    • вместительность бака для горючего – 3,5 л;
    • средний расход топлива – 1,3 л/час;
  • глубина обработки – 30 см;
  • захват площади при культивации – 135 см;
  • вес – 78 кг.

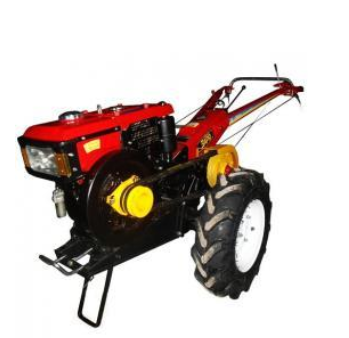

Хопер МТ-80Е

Этот агрегат уже отличается увеличенной массой и внушительными габаритами. Но, несмотря на это, стояночная опора и отлично сбалансированный центр тяжести делают мотоблок устойчивым и достаточно удобным в эксплуатации. Мотор – 4-тактный, дизельный.

Имеет встроенную фару, 2 уровня передач (3+1 повышенная и такое же количество пониженных передач) и шестеренчатый редуктор. Большие колеса с мощным протектором обеспечат высокую проходимость и производительность мотоблока.

Технические характеристики:

    • мощность – 9 л. с.;
    • средний расход горючего – 1,7 л/час;
  • глубина обработки – 30 см;
  • захват площади при культивации – 75 см;
  • вес – 255 кг.

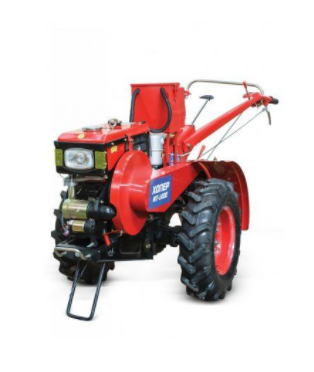

Хопер МТ-100Е

Выносливый и мощный дизельный мотоблок. Мотор с водным охлаждением. Трансмиссия двухступенчатая (3+1 повышенная и пониженная передача). Также производители позаботились о наличии фары и электростартера.

Технические характеристики:

  • глубина обработки – 30 см;
  • захват площади при культивации – 110 см.

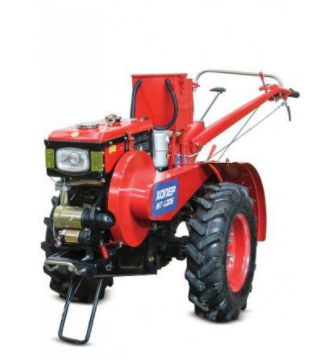

Хопер МТ-120Е

Самая мощная и производительная модель в линейке фирмы. Дизельный 4-тактный двигатель имеет водное охлаждение. Сочетает в себе все достоинства предыдущих модификаций. Относится к классу тяжелой техники. Способен обрабатывать довольно большие участки. Укомплектован фарой, электростартером и двухступенчатой трансмиссией (4+2).

Технические характеристики:

  • глубина вспашки – 30 см;
  • ширина захвата культивации – 135 см.

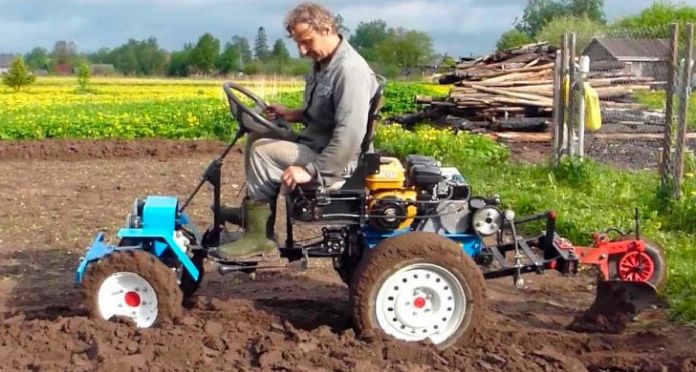

Собираем минитрактор из мотоблока

Мотоблок является незаменимым помощником при выполнении сельскохозяйственных задач. Многофункциональная и мощная машина представляет собой малогабаритный трактор, выполняющий основную массу работ на участке. При всех преимуществах техники, у нее есть серьезный недостаток – без оператора и его физических усилий агрегат работать не будет. Но такое приспособление можно самостоятельно усовершенствовать. Если следовать рекомендациям специалистов и иметь в наличии набор для переделки, можно сделать минитрактор из мотоблока.

Как подобрать основу минитрактора

Перед тем, как сделать мини оборудование своими руками, необходимо подобрать модель, которая будет выступать в качестве основы. В данном случае требуется учитывать такие технические характеристики:

  • мощность двигателя, показатель его крутящего момента;
  • масса будущего мини трактора;
  • разновидность силового агрегата – бензин, дизель;
  • габариты плуга;
  • производитель и цена.

От показателя мощности двигателя мотоблока зависит площадь территории, которую можно будет обрабатывать готовым оборудованием. Получается, чем больше участок, тем сильнее должен быть агрегат. Что касается веса прибора, то он должен соответствовать типу грунта. Для плотной почвы потребуется тяжелый минитрактор сделанный своими руками из спецтехники Нева. Так же и наоборот, при мягкой земле нужно использовать легкий аппарат, чтобы он не утрамбовывал ее.

Вес машины должен соответствовать типу грунта — на плотной почве нужен тяжелый трактор, на легких, песчаных облегченный

При расчете размеров следует учитывать глубину обработки и удобство в эксплуатации. Лучшим вариантом послужит культиватор с возможностью регуляции ширины. На рынке встречаются модели, оснащенные бензиновым или дизельным мотором. Первый вариант при функционировании издает минимальный уровень шума, имеет небольшую компрессию и легкий запуск с полуоборота. Дизельный вариант отличается экономичностью и высокой производительностью при работе на большой территории или со сложной почвой.

Что потребуется

Прежде чем приступить к работе, следует убедиться в наличии всех необходимых деталей, материалов, а также инструментов.

Итак, что потребуется для работы:

  1. Мотоблок. Его нужно выбирать с учетом вышеперечисленных рекомендаций. Именно он послужит основой в самодельном мини тракторе.

Мотоблок Нева — оптимальный вариант для переделки

  1. Дополнительная колесная пара с осью. К колесам обязательно требуется приобрести подшипники, а также рулевую установку.
  2. Металлические листы, патрубки и уголки. Материал нужен для создания кузова и рамы конструкции.
  3. Элементы для фиксации деталей и механических узлов. В данном случае используются шайбы, болты, гайки, сварка.

Для проведения сборки, помимо деталей, еще нужно подготовить ряд инструментов:

  • сварочный агрегат;
  • дрель-шуруповерт;
  • комплект гаечных ключей разного размера;
  • пассатижи;
  • болгарка.

Самодельный агрегат обладает рядом преимуществ. В первую очередь это стоимость. Даже если домашнему мастеру потребуется покупать культиватор, он в любом случае потратит меньше денежных средств. Помимо всего можно создать спецтехнику нужного размера, степени сцепления с грунтом, а также производительности.

Что касается минусов, то они заключаются в том, что оборудование, сделанное своими руками, сильно уступает фабричным моделям уровнем надежности. Также такая техника часто требует проведение ремонтных работ.

ВИДЕО: Переломка из мотоблока Зубр

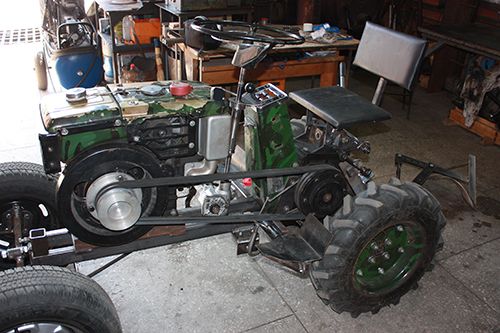

Инструкция по сборке минитрактора из мотоблока

Тем, кто интересуется, как сделать минитрактор из мотоблока Нева, Форте или из техники Зубр, необходимо знать, что производитель не имеет особого значения, на эффективность работы трактора это не влияет. Главное правильно разработать чертеж и схему построения. Также владелец техники может воспользоваться готовыми наработками.

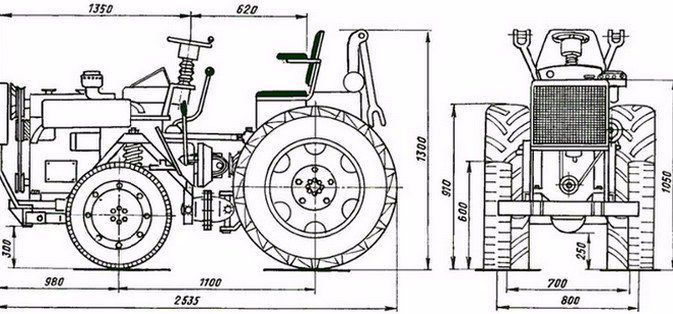

Чертеж самодельного трактора

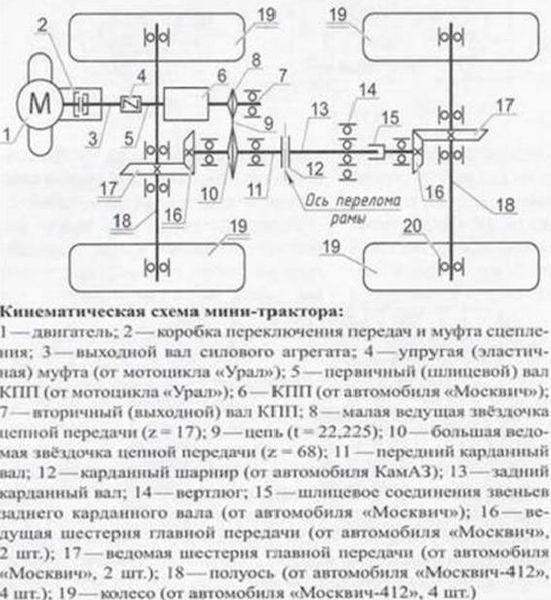

Кинематическая схема минитрактора

Рама и кузов

Для построения рамы разрешается применять металлические патрубки и уголки. В качестве крепежных элементов нужно использовать болты, но, чтобы создать прочное соединение, потребуется сварка.

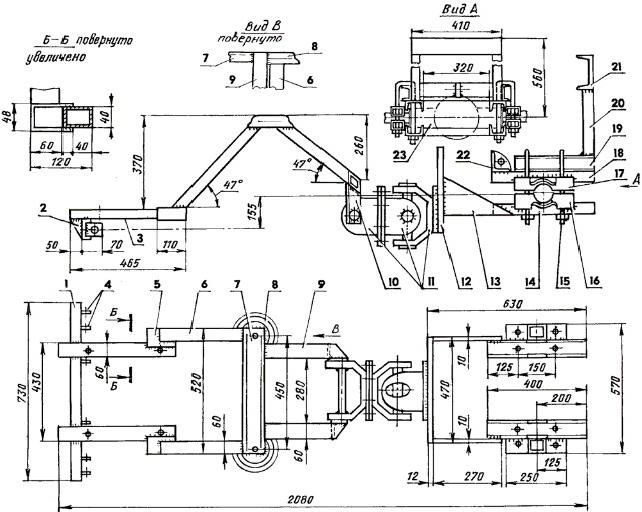

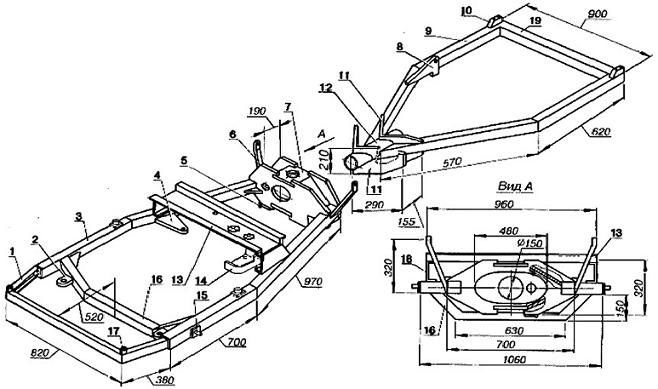

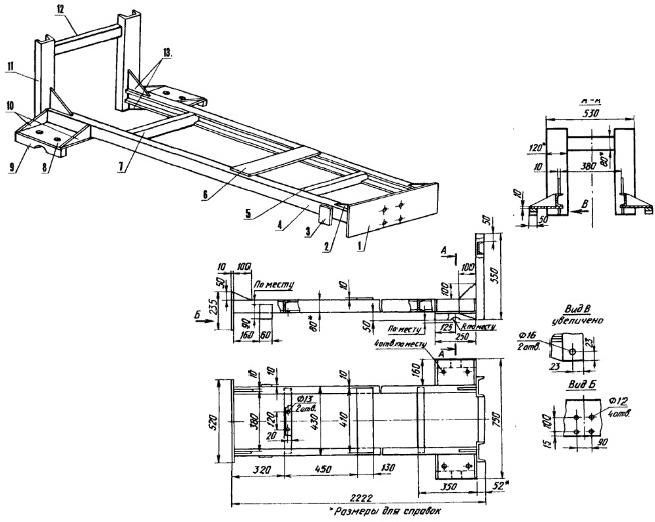

Чертеж 1 — рама конструкции

Минитрактор своими руками можно оснастить кузовом. Это придаст технике не только презентабельный вид, но и защитит составляющие от пыли, механического и климатического воздействия. В данном случае применяются листы из нержавеющей стали.

Сидение оператора и рулевая установка

После завершения изготовления рамы с кузовом для самодельного оборудования на конструкции следует закрепить кресло для оператора. Здесь можно использовать водительское сидение из любого автомобиля. Устанавливать его необходимо таким образом, чтобы водитель смог легко подстроить под положение кресла себя – высоту и угол наклона. Рулевую создают по принципу построения установки в картинге. Но здесь понадобится усилить и укоротить тягу.

Ходовая часть

Колесный комплект для переделки спецтехники в минитрактор должен состоять из четырех колес с диаметром 12-14 дюймов.

Чертеж 2 – ходовая часть

Если установить колеса с меньшими размерами, то мини трактор при езде будет зарываться передом в грунт, а в обратном случае – усложнится управление.

Обкатка оборудования

После окончания работ по созданию мини трактора нужно обработать кузов антикоррозийным средством и покрыть краской. Далее технику требуется обкатать, таким образом оператор сможет убедиться в работоспособности всех механических узлов.

Когда техника будет уже испытана, ее можно дополнить головным светом, навесом, гидравликой и другими приспособлениями.

Что входит в фабричный комплект для самоделки

Комплект для переоборудования мотоблока в минитрактор включает все необходимые детали, которые требуются для данного процесса.

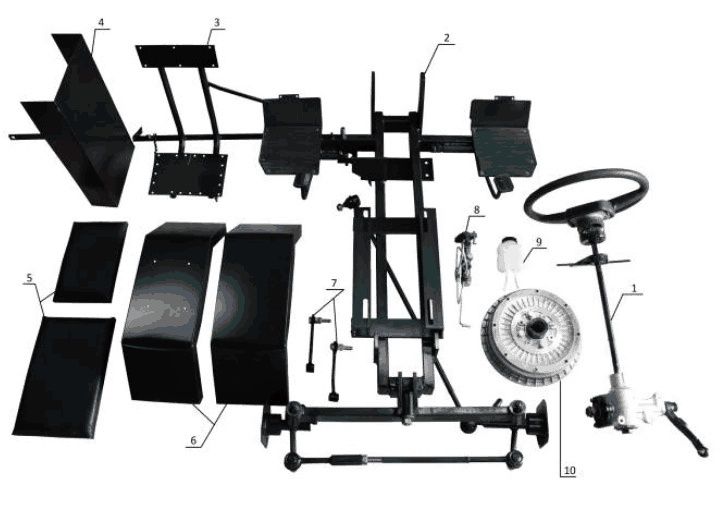

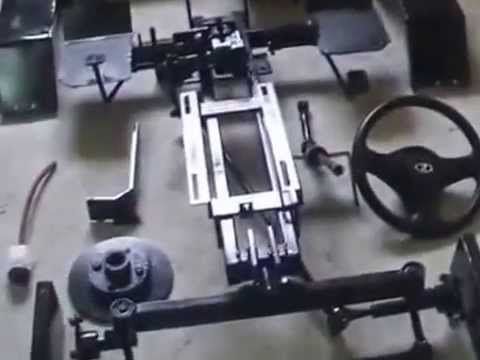

Комплект для переоборудования мотоблока в минитрактор

В комплектации такого набора имеется:

  • стандартная рулевая установка;
  • укрепленная сборная рама;
  • основа под кресло;
  • рычаг подъемного механического узла;
  • тормозной цилиндр;
  • защитная система;
  • спинка сидения;
  • бак для тормозной смеси;
  • набор метизов;
  • тормозной барабан с опорным диском;
  • ремень.

KИT набор для переоборудования мотоблока. «Версия 4х2»

Это стандартный комплект, который входит в набор Кит. Помимо всего в каждом подобном товаре имеется инструкция по сбору. Благодаря этому у владельца набора не возникнет вопросов с монтажом агрегата. Стоимость на такие наборы для переоборудования садовой спецтехники в мини трактор варьируется в пределах 40000 рублей.

ВИДЕО: Как сделать полноприводный трактор с колеей 70 см
