Запись про мой косяк и парочка вопросов к вам.

Голова пошла кругом от всех этих паро-ветро-гидро-теплоизоляций. Решил и вас немного загрузить. Так сложилось, что в нашей бригаде, одновременно, три человека (я в том числе) строят (или достраивают) деревянные дома. И одновременно же, у всех троих возникла одинаковая проблема. Потекла вода с потолка. У всех по разному, но по единому принципу. У первого прям ушат воды вылился при протыкании пароизоляции. Второй вкручивал саморез в потолок и с него закапало. У третьего (то бишь, у меня) пока только маааленькая сырость.

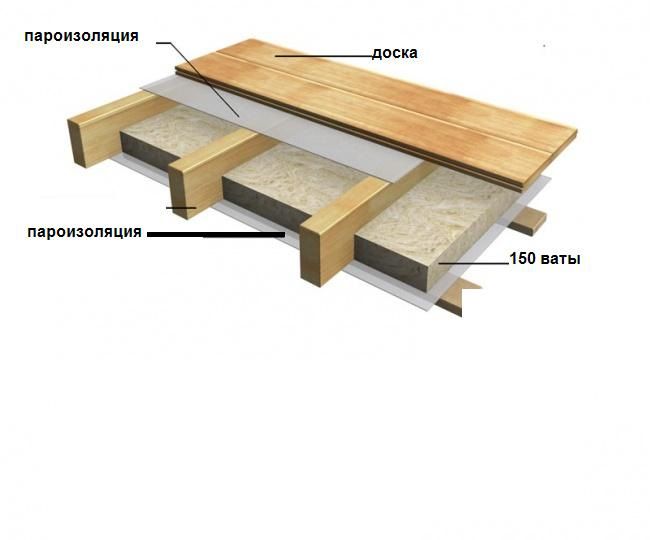

Все мы допустили одну и ту же ошибку. Сделали вот такой пирог.

Я же, ещё и балки укутал. Ну никак мне иначе, потолок первого этажа уже на чистовую сделан.

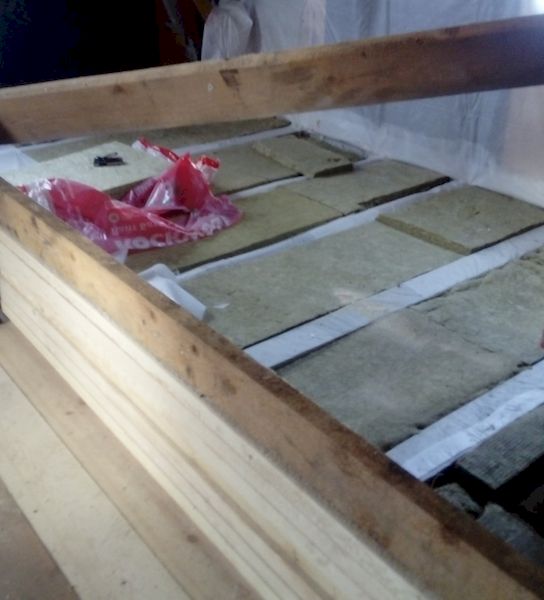

Потом стопятьдесят роклайта.

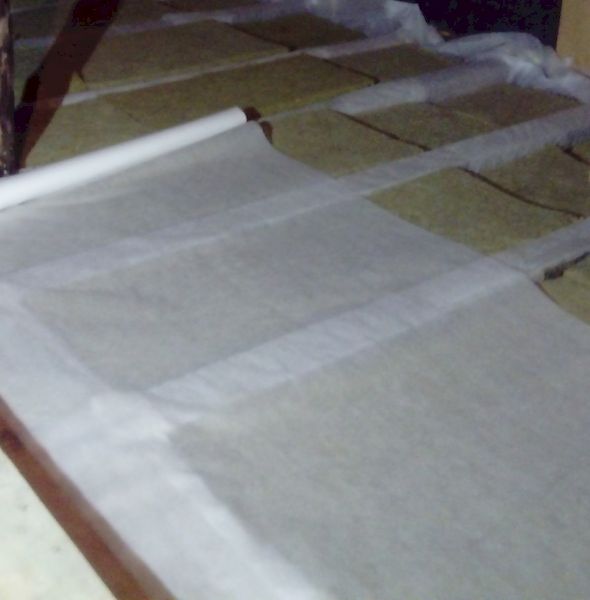

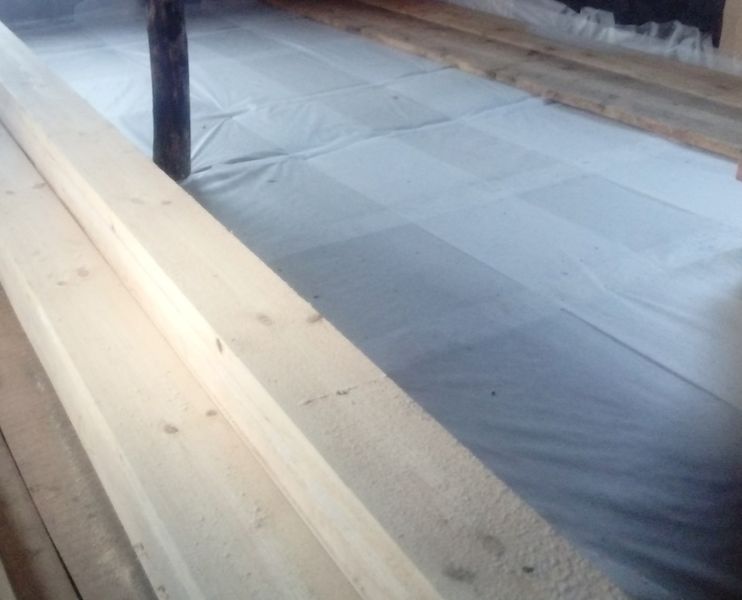

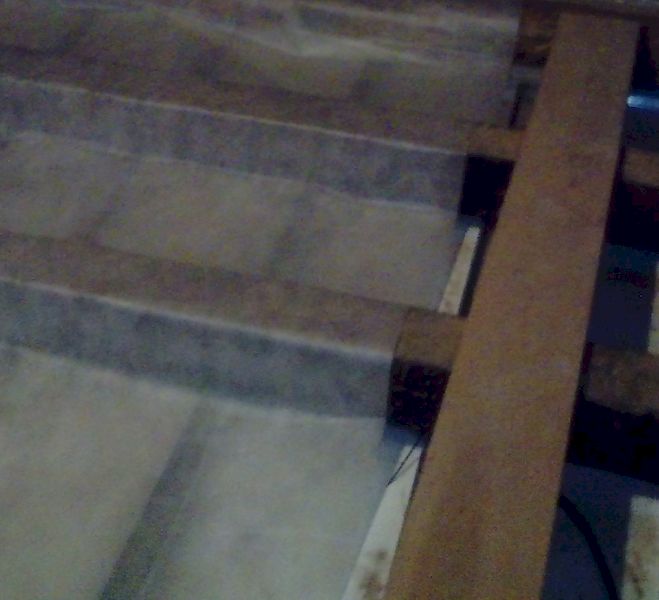

И всё укутал пароизоляцией.

Хорошо хоть доску прибить не успел.

Прошло три недели.

Сначала первый коллега оповестил о протечке. Я не придал этому значения.

А пару дней назад, второй объявил о каплях с самореза, ввернутого в потолок. После этого и я забил тревогу. Вместе поехали на мою стройку века, откинули доски, отдёрнули пленку

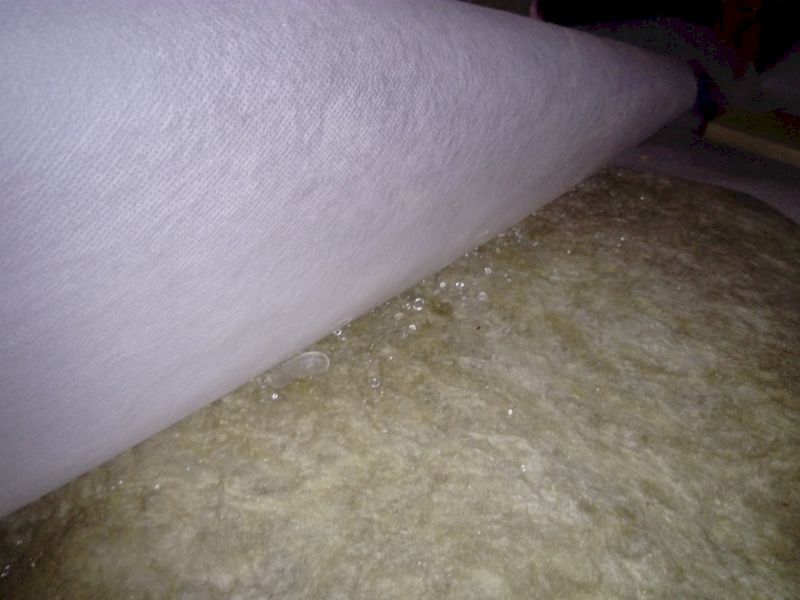

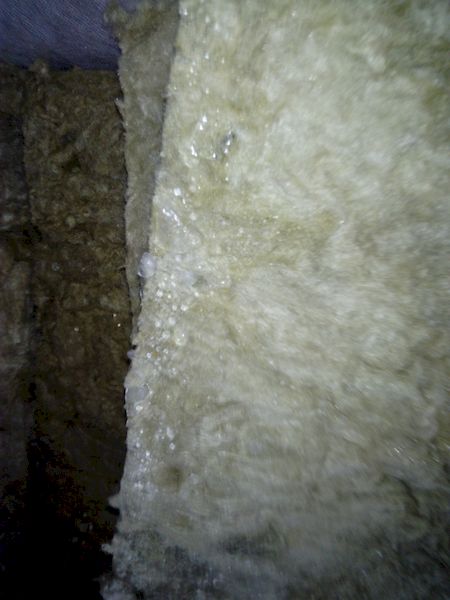

И обнаружили капли конденсата.

Собственно, прочитав не один том всяческих форумов и прокрутив в голове все свои работы, пришел к некоторым выводам и к ещё большему количеству вопросов.

1. Не сделал вентзазор между ватой и верхним слоем пленки. Сделаю.

2. Зря укутал балки сверху. Они будут преть от восходящего с первого этажа пара. Что с этим делать, непонятно. Ведь потолок уже выведен на чистовую и окрашен.

3. Нельзя было класть поверх ваты пароизоляцию, это понятно. Вопрос. Обязательно ли вторым слоем должна быть двух-трёхслойная мембрана или можно кинуть ветрозащиту, она вроде как пропускает пар?

Из материалов имеется: мегаизол Д, который как раз и натянут был, в качестве пароизоляции. И мегаизол А, который хочу пустить верхним слоем.

Да, дополнение. Второй этаж будет отапливаемым, но не скоро. Сейчас задача — запустить первый этаж. Но и накидать черновой пол второго этажа, чтобы по нему можно было ходить и, желательно, уже не вскрывать в будущем.

Как правильно выполнить утепление по деревянным балкам, межэтажного перекрытия?

Утепление междуэтажного перекрытия по деревянным балкам – ответственная часть работы: требуется создать заслон холоду и надежную звукоизоляцию помещений, одновременно предотвратив возможное образование сквозняков и плесени на потолках.

Теплоизоляция требуется для перекрытия между холодным подвалом и жилыми помещениями первого этажа или между жилыми помещениями и не отапливаемым чердаком. Перекрытия между жилыми помещениями нуждаются в звукоизоляции, а потому подход к решению проблем будет различным.

Что говорит об утеплении перекрытий строительная теплофизика

Как утеплить межэтажное перекрытие, чтобы исключить сквозняки, сырость и плесень? С точки зрения строительной теплофизики утепление междуэтажного перекрытия по деревянным балкам будет грамотным при расположении теплоизоляции со стороны холодного воздуха.

Правильное расположение слоев в конструкции перекрытия повторяет принцип утепления фасада: со стороны поступления холодного воздуха располагают пароизоляцию, затем утеплитель, еще одна пароизоляция, далее плита или другая несущая конструкция. Расположение слоев должно обеспечивать выпуск наружу водяных паров.

Но когда дело касается конкретно деревянных конструкций в частном доме, возникают трудности конструктивного характера.

При утеплении чердачного перекрытия их две: требуется одновременно теплоизоляция, звукоизоляция и гидроизоляция конструкции. Кроме того, по перекрытию необходимо будет ходить для периодического осмотра и ремонтов кровли. «Пирог» междуэтажного перекрытия в данном случае будет иметь следующий вид:

1. Слой материала, выдерживающего периодическое хождение.
2. Паропроницаемая гидроизоляция.
3. Утеплитель.
4. Пароизоляция.
5. Несущая конструкция.
6. Потолок помещения.

Утепление деревянных перекрытий над холодным подвалом требует располагать слои в обратном порядке:

1. Чистый пол.
2. Пароизоляция.
3. Утеплитель.
4. Пароизоляция.
5. Несущая конструкция.

Для того, чтобы выполнить все эти условия, необходим грамотный выбор материалов.

Выбор материалов

Утепление перекрытий по деревянным балкам можно выполнить любым из видов теплоизолирующих материалов:

1. Насыпной (шлак, керамзитовый гравий).
2. Монолитной укладки (легкие бетоны – керамзитобетон, газобетон и т. д., пены).
3. Плитные (плиты и маты из различных материалов минерального и синтетического происхождения – из пористого бетона «Велит», минераловатные, пеностекло, пенополистирол).
4. Пленочные.

Для того, чтобы выбрать утеплитель, надо анализировать их теплоизолирующие свойства, объемный вес и несущую конструкцию самого строения.

Как правило, насыпные и монолитные утеплители при высокой теплопроводности обладают внушительным весом и, для обеспечения, требуемого нормами сопротивления теплопередаче наружных ограждающих конструкций, потребуется толщина, например, засыпки керамзитобетоном 0,5 м при минимальном объемном весе материала 200 кг/м3, что деревянные балки могут не выдержать. Эти утеплители чаще выбирают для межэтажных перекрытий по бетонным плитам в домах из кирпича.

Материалы, пользующиеся наибольшим спросом при утеплении – минераловатные плиты (из каменной, базальтовой или стекловаты) и пенополистирол. У этих материалов отличные характеристики:

• показатели теплопроводности от 0,33 до 0, 42 Вт/(м×К);
• малый объемный вес – от 10 кг/м3;
• низкое водопоглощение;
• высокая паропроницаемость;
• плотность на сжатие от 70 кПа.

Эти показатели говорят о следующем:

• утепление межэтажного перекрытия по деревянным балкам не потребует толстого слоя теплоизоляционного материала;
• несущие конструкции не будут перегружены;
• утеплитель при наличии должной паро- и гидроизоляции не будет аккумулировать влагу, а, значит, прослужит долго и будет
• сохранять комфортные условия в доме;
• при ремонте не разрушится от тяжести человека.

Не менее важен для долговечности конструкции выбор пароизоляционных материалов. На строительных рынках их предлагают значительное количество. Перед покупкой необходимо выяснить, как этот материал работает, а в случае многослойных мембран – какой стороной она должна прилегать к утеплителю.

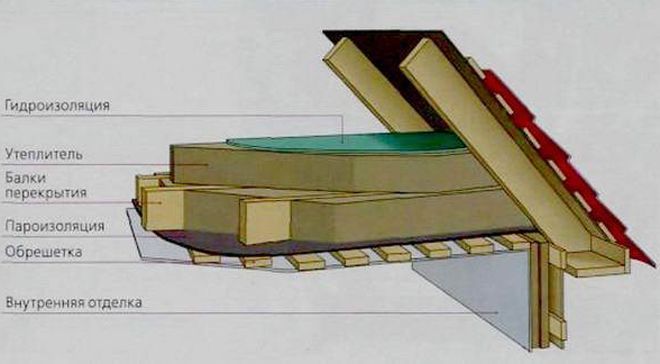

Утепляем чердачное перекрытие по деревянным балкам

Утепление чердачного перекрытия по деревянным балкам можно выполнить несколькими способами. Выбор зависит от расстояния между балками и финансовых возможностей.

Первый способ

Схема перекрытия с использованием минераловатных плит выглядит следующим образом:

1. Подготовка балок – пропитка антипиреном и фунгицидом, при необходимости усиление.
2. К нижней грани балок обрешеткой крепить слой пароизоляции.
3. Между балками уложить слой мягкого утеплителя – минераловатные маты.
4. По верхней грани балок перекрытия уложить второй слой утеплителя – жесткие минераловатные плиты с кашированной поверхностью, выдерживающие ограниченное хождение.
5. На плиты наплавить слой гидроизоляционного наплавляемого кровельного материала (Техноэласт, Кровляэласт, Бикрост или др.) с помощью строительного фена.
6. По обрешетке крепить подшивной потолок (гипсокартон, ОСП, ДСП, вагонка или др.).

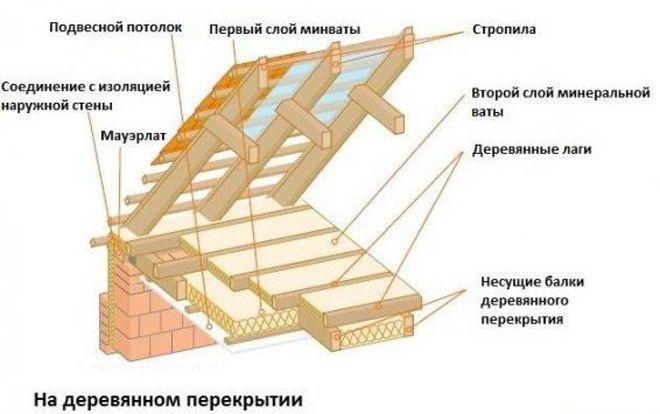

Второй способ

1. Подготовка балок.
2. С помощью обрешетки крепим к балкам пароизоляцию.
3. Укладываем первый слой теплоизоляции.
4. По балкам монтируем деревянные лаги.
5. Между лагами укладываем второй слой теплоизоляционного материала.
6. Монтируем настил из влагостойких плит ДСП, ОСП или другого материала.

При укладке плиты утеплителя фиксируют на монтажный клей или клей пену. По второму способу можно минераловатные плиты заменить пенополистиролом или пеноплексом.

Утепляем перекрытие первого этажа

Утепление пола в этом случае также можно выполнить несколькими способами, выбор зависит от конструктивных особенностей дома. При наличии под перекрытием проветриваемого пространства, утепление можно выполнить по принципу чердачного, изменив чередование слоев.

Первый способ

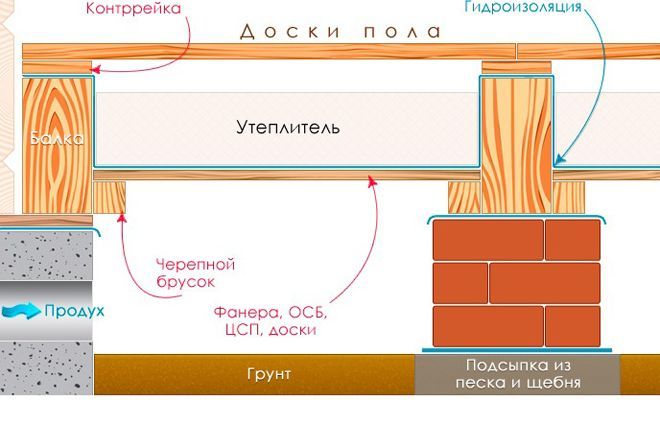

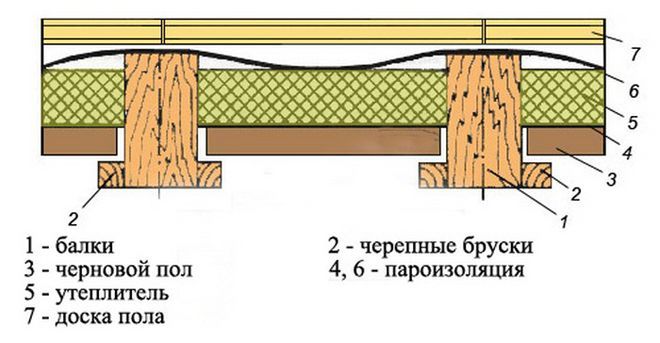

Утепление пола первого этажа по лагам, с холодным подполом выглядит следующим образом:

1. Подготовка балок.
2. Вдоль нижней грани крепим черепной брусок.
3. На черепные бруски гвоздями крепим черный пол (доски, фанера, ОСП, ЦСП или др.).
4. Поверх укладываем влаго- ветрозащитную мембрану, крепя ее к балкам через контр рейки.
5. В межбалочное пространство укладываем утеплитель.
6. Настилаем чистый пол.

Второй способ

Утепление перекрытия над холодным подвалом отличается от предыдущего способа небольшими нюансами, соответственно алгоритм выполнения работ не изменяется.

Заключение

Правильно выполненное утепление перекрытия между этажами по деревянным балкам гарантированно обеспечит комфортность жилья, исключит сквозняки и образование грибка и плесени. Все работы не составят сложности для выполнения любым домовладельцем, умеющим пользоваться дрелью и строительным уровнем.

Как утеплить межэтажное перекрытие

Утепление в доме важно делать не только по ограждающим конструкциям, то есть по стенам, крыше и фундаменту. Межэтажные перекрытия так же следует утеплить, притом не для снижения теплопотерь здания в целом, а для локализации тепла внутри самого здания. Если в доме имеется два и более этажа и на каждом есть отапливаемые помещения, но нет преград для прохождения тепла по перекрытиям, то наиболее жаркими окажутся верхние комнаты. Утепление межэтажного перекрытия по деревянным балкам способно эффективно разделить помещения для поддержки оптимального микроклимата, пресечь конвекцию тепла в масштабе всего здания, усреднить распределение температуры.

Выбор утеплителя

Определить следует не только материал утеплителя, который будет закладываться между балками перекрытия. Важно определиться со всем комплексом утепления, который будет содержаться целый ряд материалов и слоев.

Основная идея утепления межэтажного перекрытия – локализировать тепловую энергию отдельно на каждом этаже. В идеальном случае нижним слоем перекрытия должен быть теплоотражающий экран, способный обернуть вспять большую часть лучистой энергии.

Утеплитель укладывается между балками и лагами, не занимая лишнего пространства, не увеличивая высоту перекрытия. В виду отсутствия существенного перепада температур говорить о минимальной необходимой толщине слоя не приходится, укладывают материал по уровню балок и лаг. Либо чуть меньше на 3-4 см, для формирования вентиляционного зазора. В таблице указана оптимальная толщина утеплителя в зависимости от коэффициента теплопроводности материала:

Утеплитель с коэффициентом теплопроводности l, Вт/м °C	Толщина слоя утеплителя, мм
0,03	115
0,035	135
0,04	155
0,044	170
0,045	175
0,046	180
0,047	185
0,05	195

На первый план выходят звукоизолирующие свойства утеплителя. Важно добиться хорошего поглощения звука, особенно ударного типа.

Использовать пенопласт для этого не желательно. Он сам по себе достаточно хорошо проводит звук. Учитывая, что его будут закладывать между балками, пенополистирол будет работать как перепонка, передавая звуковые волны почти без снижения мощности.

Актуальнее будет использовать минеральную вату, например Роквул с повышенным коэффициентом звукопоглощения или доступный аналог.

Многое зависит и от конструкции перекрытия.

В самом простом случае утеплитель закладывается между балок перекрытия, снизу балки подшиваются листовым материалом или доской, сверху укладываются лаги и черновой пол из досок, поверх которого сразу же идет напольное покрытие. В этом случае лучше выбрать минеральную вату для утепления и укладывать ее поверх теплоотражающего пароизоляционного экрана.

Минеральная вата — один из лучших материалов для утепления

В другом случае поверх чернового пола формируется дополнительный слой утеплителя из плотных плит минеральной ваты или экструдированного пенополистирола, который выступает в качестве демпфирующего слоя. Сверху укладывается древесностружечная плита и чистовое напольное покрытие.

Использование насыпных материалов для утепления межэтажных перекрытий не оправдано. Обязательное наличие вентиляционных зазоров с выходом внутрь помещения верхнего этажа повышает риск попадания в воздух мелкой взвеси, пыли от утеплителя. Звукоизолирующие свойства так же не высоки. Последнее касается и керамзита.

Использование пенополиуретан внутри помещений не рекомендуется в виду его небезопасности. Гарантировать низкий уровень токсичности и исключить возможность разложения полимера полностью невозможно.

Технология утепления

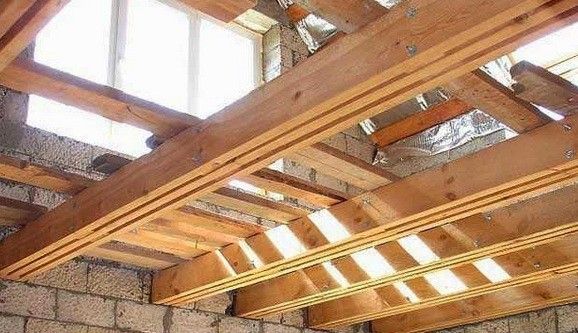

Предполагается, что уже имеется перекрытие из деревянных балок и больше ничего, соответственно есть возможность утеплить перекрытие, начиная постепенно снизу вверх. Притом утепление будет двойным с демпферным слоем поверх чернового пола.

• шуруповерт;
• ножовка, электролобзик;
• строительный нож со сменными лезвиями;
• уголок строительный;
• молоток;
• ножницы.

• пароизоляция с теплоотражающим экраном;
• брус 40х30 мм;
• доска обрезная 20 мм;
• доска половая 30-40 мм;
• МДФ 22 мм;
• минеральная вата 50(100) мм с высоким коэффициентом звукопоглощения;

минеральная плита 50 мм;

• санбонд, геотекстиль;
• демпферная лента;
• саморезы 75 мм;
• степлер и скобы 14-16 мм;
• скотч металлизированный.

Порядок выполнения работ:

1. По нижнему краю балок закрепляются черепные бруски 40х30 с помощью саморезов 75 мм, через каждые 50 см.
2. Поверх брусьев укладывается деревянный накат из доски 20 мм толщиной, уложенной поперек балок с упором на черепные бруски. Важно оставлять зазор между краем доски и балки примерно в 10 мм с каждой стороны.
3. Снизу перекрытие подшивается пароизоляцией и тепловым экраном, направленным вниз. Это может быть один материал из пленки или вспененного полиэтилена, покрытого алюминиевой фольгой. Все стыки проклеиваются металлизированным скотчем.
4. Поверх наката укладывается минеральная вата 50-100 мм толщиной в зависимости от требуемого утепления.
5. Слой утеплителя закрывается паропроницаемой мембраной, спанбондом или геотекстилем. Его задача – не допустить попадание волокон минеральной ваты через подпольную вентиляцию внутрь помещения. Крепление осуществляется поверх балок с фиксацией непосредственно по границе уложенного утеплителя с помощью скреп и строительного степлера.
6. На балки укладываются лаги под черновой пол или сразу половая доска, если толщина вентиляционного зазора над утеплителем по балкам составляет 30-40 мм.
7. Следующим слоем идет плотная плита минеральной ваты или ЭППС, уложенные встык по всей площади пола. По периметру оставляется зазор от стен 10-15 мм или укладывается демпферная лента из вспененного полиэтилена.
8. Закрывается слой утеплителя листами МДФ (OSB) толщиной 22 мм.
9. Обязательно по углам формируются вентиляционные отверстия закрытые решетками для вентиляции подпольного пространства. Допускается установка вентиляционных каналов с включением их в общую систему вентиляции дома, что позволит эффективнее отводить пар и влагу из перекрытий.

Схема утепления

Остается только собрать напольное покрытие. Плинтус крепится либо к полу, либо к стене, закрывая зазор или демпферную ленту. Однако недопустимо крепить его одновременно и к стене, и к полу.

Снизу перекрытие подшито теплоотражающим экраном и пароизоляции. Далее может крепиться подвесной потолок или подшивка гипсокартоном или листами МДФ с дальнейшей отделкой чистового потолка.

Если черновой пол уже уложен, то порядок работ меняется, а работы выполняются со стороны нижнего этажа. Вначале балки и ниши между ними подшиваются спанбондом. После крепятся черепные бруски, закладывается утеплитель и закрепляется проволокой. Ниши с утеплителем закрываются накатом из досок, потолок подшивается пароизоляцией с теплоотражающим экраном. И далее монтируется чистовой потолок.
