Кирпичный станок своими руками

Как сделать станок для изготовления кирпича лего?

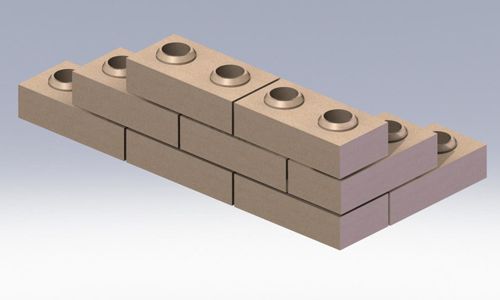

Кирпич из лего – это инновационный материал для проведения строительных работ. Он собрал наилучшие характеристики кирпича — шумопоглащение, твердость, эко-характеристики, сбережение тепла, огнестойкость.

И cтанок для производства лего-кирпича своими руками может быть отличным и очень прибыльным бизнесом. Более того, такое дело будет во многом уникальным и не встретит конкуренции на рынке.

Оборудование для изготовления

Технологическая цепочка для изготовления имеет в себе:

• смесительный агрегат;
• конвейерную линию;
• приемный бункер;
• прессовый отдел.

Для старта начинающего производства можно лишь обойтись при помощи смесительного агрегата и прессового отдела. Пресса по конструктивным и технологическим особенностям могут делиться на:

• с ручным приводом;
• с автоматическим или полуавтоматическим приводом.

Ручное оборудование очень примитивное в своем координировании, недорогое в обращении и ремонте. Однако, стоит помнить, что кирпич лего, выполненный по данной технологии, имеет малую прочность, обладает отличными абсорбционными свойствами, покрывается трещинами при высоких температурах.

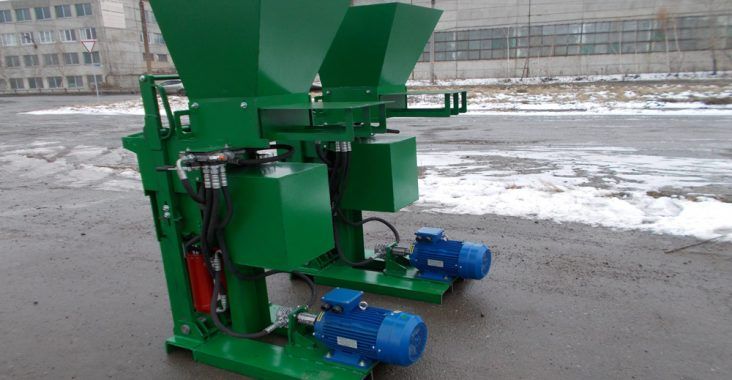

Оборудование автоматического и полуавтоматического исполнения могут быть передвижными или неподвижными. Они могут производить более 2000 единиц в течение рабочего дня.

Наиболее важные технические параметры прессовочных агрегатов:

• усилие, прикладываемое на форму;
• прессовка снизу или сверху;
• количество готовой продукции в единицу времени.

Для выпуска кирпича собственноручно нужно обязательным образом правильно технически оснастить помещение, где в последствие будет размещаться прессовый агрегат и склад для «выдержки» готовых изделий.

Заводское оборудование должно быть оснащено перечнем необходимых настилов и стеллажей. В случае нехватки имеющихся, запаситесь дополнительно несколькими настилами и поддонами.

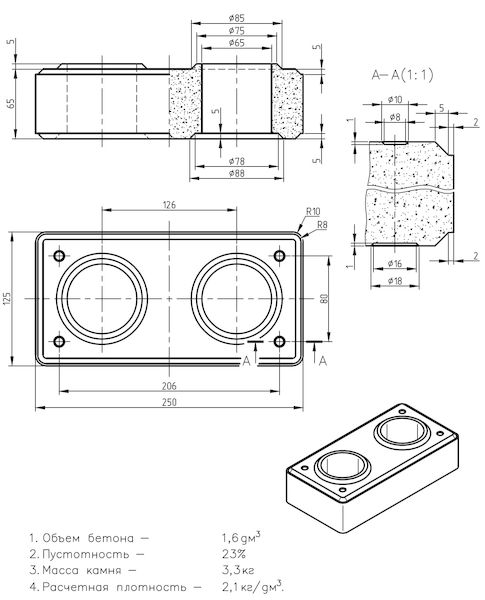

Чертежи

Технология производства

Наиболее характерной отличительной особенностью лего-кирпича заключается не в силуэте. Процесс изготовления не предусматривает его обжиг! Это значительным образом делает проще и дешевле уже готовые изделия. Следовательно, много людей заинтересовалось чертежной документацией и эскизами, которые помогли бы им изготовить нечто подобное.

Основополагающую роль в изготовлении играет гиперпрессование. Готовый раствор, находящийся в пресс-формах, поддается последующему прессованию силой около 30 тонн. При данной силе вода и цементный раствор спекаются или выполняется так названная «холодная сварка».

Сырье, которое используется для изготовления лего-кирпича:

1. Просеянный песок.
2. Глиняная масса.
3. Шлаковый материал.
4. Доломит.
5. Цемент.
6. Известковый материал.

Перечень смесей с пропорциями, которые получили наибольшее распространение при изготовлении кирпича:

• глиняная масса, цемент и вода. Пропорция – 9:4:1;
• просеянный песок, глиняная масса, цемент. Пропорция 2:1:0,5, все это разбавить водой;

Поочередность шагов в производстве:

• подготовка составляющих;
• наполнение матриц смесью необходимого количества;
• прессовка;
• отстой или пропарка.

Станок для производства лего-кирпича: пошаговая инструкция

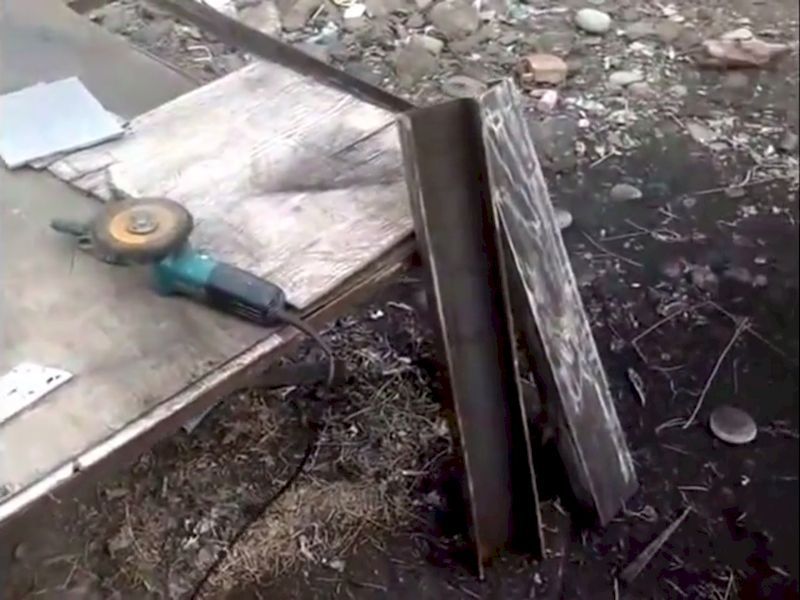

1. Для изготовления стоек для цилиндра, берем два отрезка швеллера по 1 м каждый. Габарит ширины цилиндра должен совпадать с длиной кирпича, который планируется к производству.

2. К верхней области привариваются два металлических прямоугольника, тем самым формируется сечение.

На полученный конструктив накладывается швеллер 700 мм длины, приваривается он таким образом, чтоб был выход в одной стороне. Далее делается отверстие над цилиндром, которое соответствует его периметру.

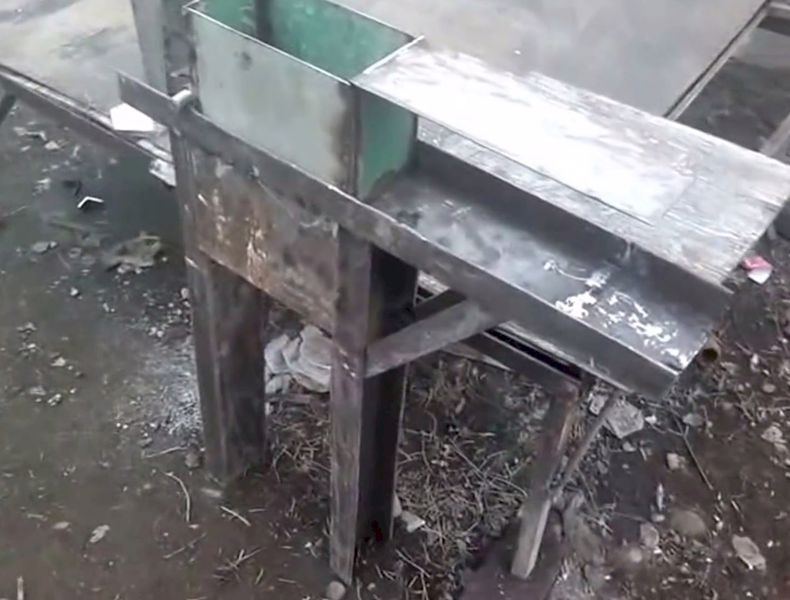

Бункер делается по заблаговременно сделанной технической документации из металлопроката. Сам бункер монтируют на четыре опоры и приваривают над выступающей областью швеллера. Форма обязана беспрепятственно «ходить» по поясам швеллера, это необходимо учитывать перед конструированием ножек для бункера.

Поршень изготавливается по прямоугольной форме, сквозь который идут две трубки.

Используя трубки и полосы, изготавливается рукоятка, которая работает на открытие и закрытие крышки.

Берем уголок и конструируем остов для уже сконструированного оборудования.

Видео: станок для производства кирпича лего своими руками.

Станок для резки шамотного кирпича

Привет всем, сегодня мы рассмотрим очень полезный станок, который облегчит жизнь печникам. Речь пойдет о станке, который способен резать шамотный кирпич. При помощи станка можно резать кирпич вдоль на две тонкие половинки, можно также вырезать пазы и так далее. Собрано все на основе болгарки с диском по бетону. Болгарка фиксируется под нужным углом, что позволяет резать все кирпичи с одинаковой глубиной. При резке двигается не болгарка, а сам кирпич, протяжка сделана довольно просто. Если вас заинтересовал проект, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
— узел от автомобильной карданной передачи;
— квадратные профильные трубы;
— листовая сталь;
— уголок;
— краска по металлу.

Процесс изготовления станка:

Шаг первый. Основа

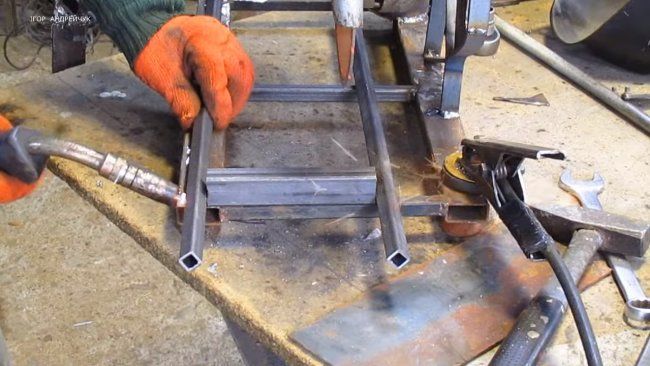

Свариваем основу для станка, для этого подойдут профильные трубы, уголок или что есть под рукой.

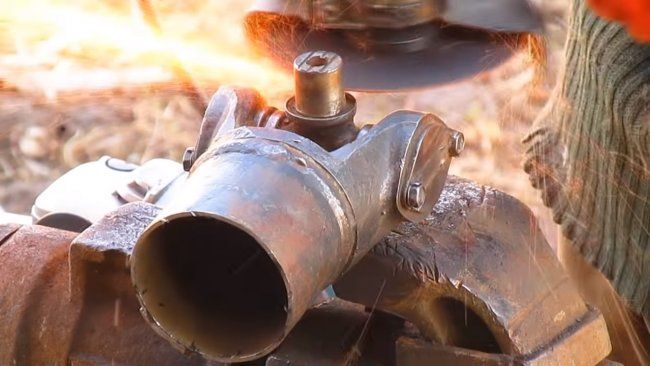

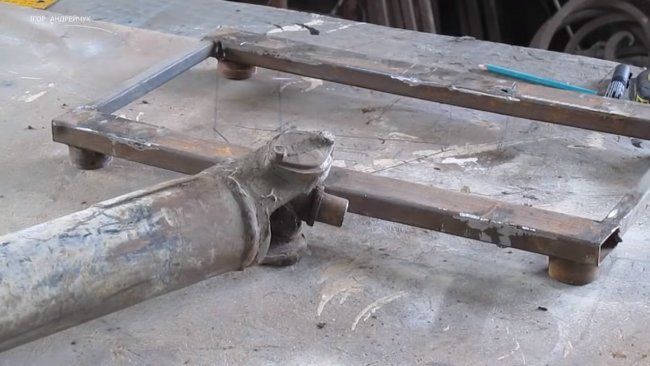

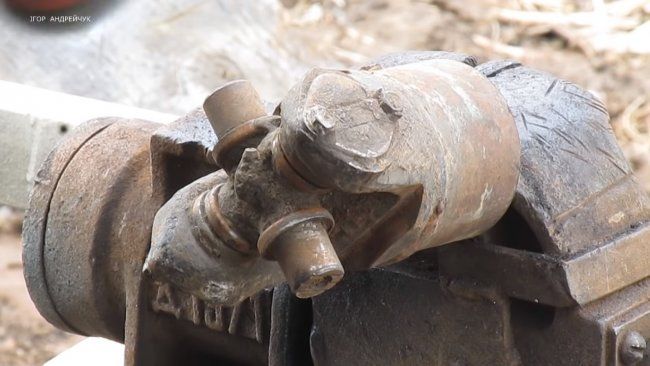

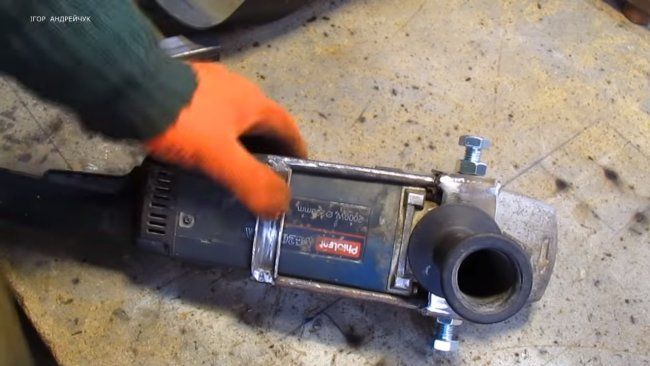

Далее нам понадобится шарнир, автор использовал узел с крестовиной от автомобильной карданной передачи. Можно использовать и более простой шарнир в виде болта и гаек, болгарка все равно при работе будет жестко закреплена. Обрезаем кардан и привариваем шарнир под прямым углом к основанию.

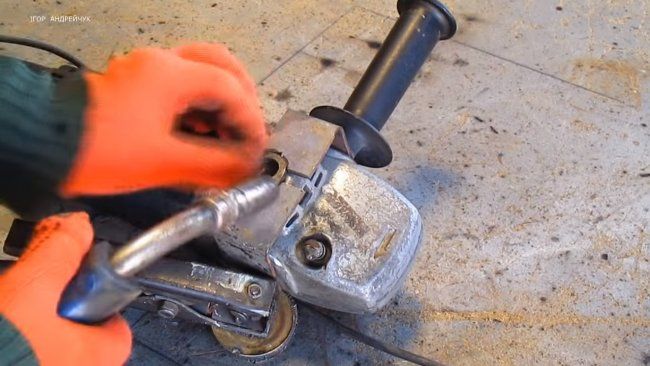

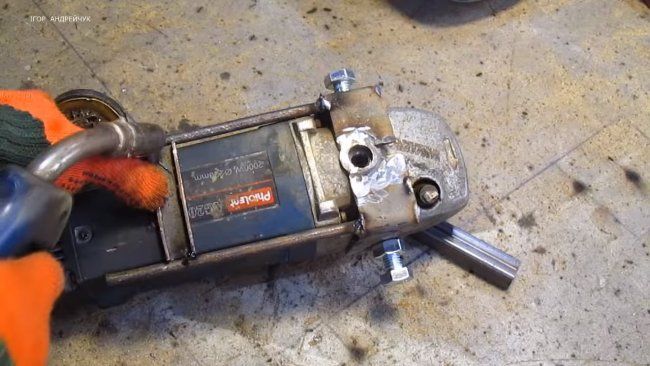

Когда кронштейн будет готов, его нужно приварить к шарниру через кусок трубы. Тут важно использовать угольник, следить нужно за тем, чтобы отрезной диск находился под прямым углом относительно основания.

Шаг третий. Фиксатор

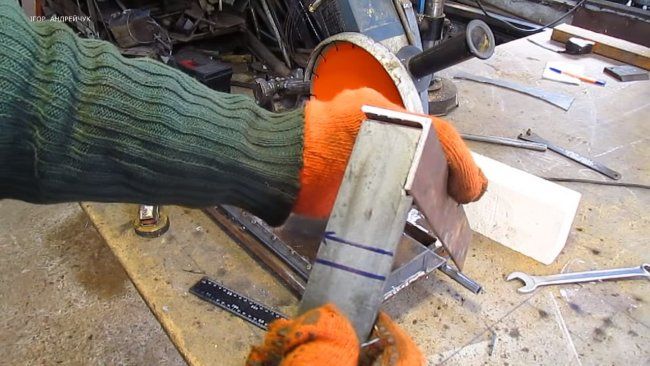

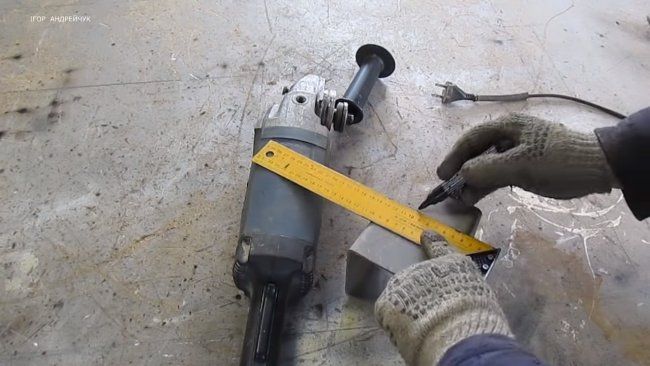

Нужно сделать фиксатор, который позволит зафиксировать болгарку под нужным углом. Автор нарисовал деталь от руки маркером на листе металла и вырезал болгаркой. Ну а далее деталь была приварена к основе при помощи стальных пластин.

Шаг четвертый. Рельсы, платформа, зажимы
Рельсы можно сделать из профильной трубы, для уменьшения трения автор приварил их «на ребро». Под рельсы делаем уголки, которые будут по ним скользить. Уголки нужных размеров можно сварить из листовой стали.

Ну а далее собираем платформу из листовой стали, на платформе должны быть зажимы для фиксирования кирпичей. Зажимы должны работать как тиски, все можно сделать на болтах с гайками.

Шаг пятый. Завершение

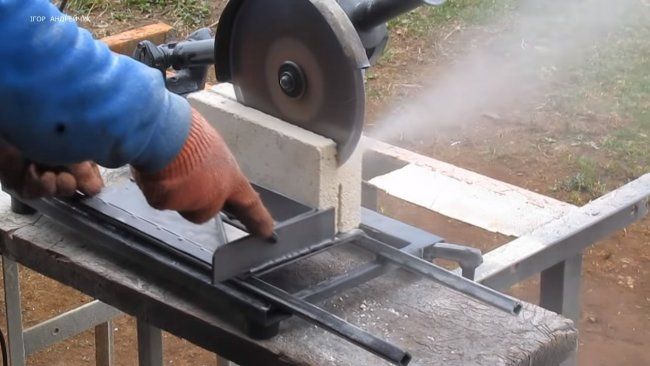

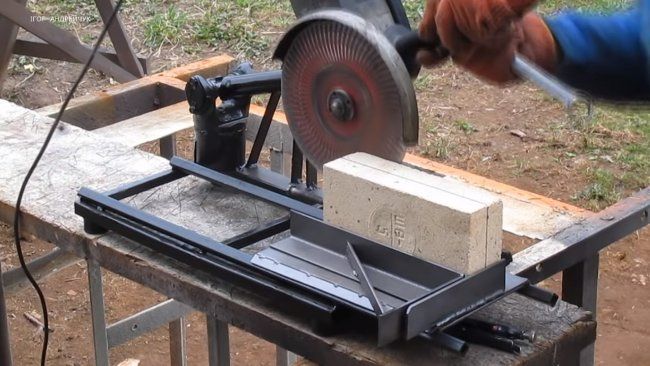

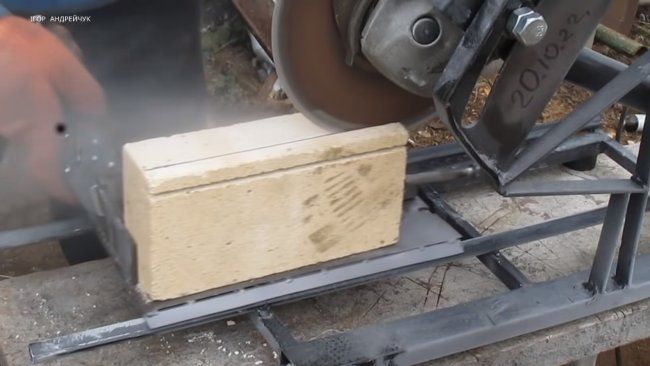

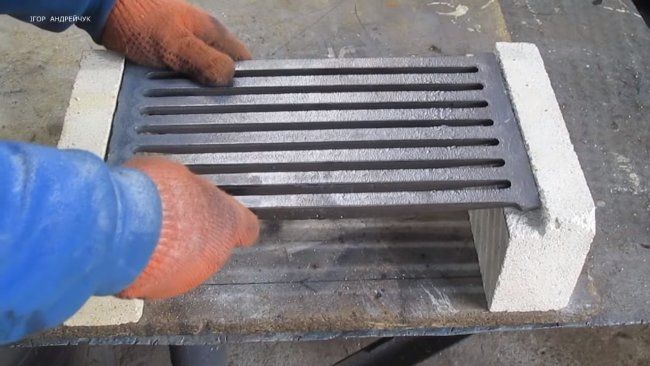

Станок готов, остается все покрасить, чтобы не ржавело. Устанавливаем болгарку, регулируем глубину и можно резать. Автор легко вырезает пазы под колосники, а также запросто разрезает кирпич вдоль на две половинки.

Станок получился простой и удобный, надеюсь, вам проект понравился, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Как сделать станок для лего кирпича своими руками: чертежи и схемы

Лего — это разновидность всем привычного кладочного кирпича. Можно ли сделать станок для лего кирпича своими руками, чертежи где можно поискать? Эти вопросы интересуют некоторых жителей страны.

Лего кирпичи отличаются высокой прочностью и стойкостью к воздействию высоких температур.

В лего собраны практически все лучшие качества изделий для кладки. Этот строительный материал обладает хорошей шумоизоляцией и экологичностью. Кирпич лего очень прочен и огнеупорен. Его изготовление может стать семейным бизнесом. Нужно лишь приобрести пресс для изготовления кирпича. Без него ничего не получится.

Технология производства

Главное отличие в технологическом цикле — полное отсутствие операции обжига. Это упрощает изготовление изделий и делает их более дешевыми. Изготовление изделий основано на гиперпрессовании.

Пресс для кирпича лего выдерживает огромное давление. Оно превышает 29 тонн. Цемент в этих условиях спекается с водой, между компонентами происходит процесс холодной сварки. Для изготовления прессованного кирпича используются:

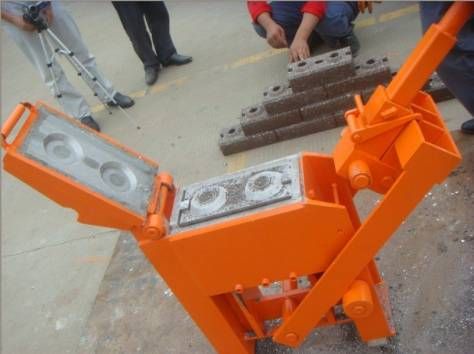

Изображение № 1. Станки бывают с ручным и автоматическим управлением.

• песок просеянный речной;
• глина очищенная;
• шлаки различные;
• доломит;
• травертин;
• качественный цемент;
• известняк.

Известняк лучше использовать мелко перемолотый. Чем мельче его частицы, тем качественнее будет кирпич. Для придания ему определенного цвета в смесь добавляют различные красители. Широко известные смеси состоят из:

• глины, цемента и воды в пропорциях 9:3:1;
• песка, глины и цемента 2:1:0,5 + немного воды;
• портландцемент и мелуза 1:3.

Чтобы сделать кирпич, нужно произвести ряд операций:

• готовится рабочая смесь;
• подается смесь на матрицу для формовки;
• прессуется состав;
• изделие отстаивается.

Нормальная линия по производству изделий состоит из смесителя, ленточного конвейера, бункера и пресса. Для ускорения производства нужна еще пропарочная камера. Готовые изделия пропариваются в ней на протяжении 24-48 часов. От этого они становятся более прочными.

Станок для домашнего пользования

Для домашнего производства достаточно иметь смеситель с прессом. Пресс бывает автоматический или ручной (изображение № 1). Станок с ручным управлением отличается простотой конструкции, он надежен и стоит недорого. Но и продукция отличается от заводских экземпляров. Самодельный пресс выдает кирпич меньшей прочности. Он способен дать трещины в морозную погоду. Это происходит по причине впитывания излишней влаги. Автоматическая линия способна выдавать за смену 1,5-2 тысячи готовых изделий.

Чтобы сделать станок самостоятельно, нужно внимательно изучить чертежи станка для производства лего (изображение № 2) и его схемы. После изучения следует приготовить материалы:

• листовую сталь разной толщины;
• швеллер;
• трубы для ручки и поршня;
• уголки металлические;
• гайки, шайбы, болты;
• аппарат для сварочных работ;
• болгарка с дисками.

Из швеллеров делаются 2 стойки цилиндра. Ширина его должна быть равна длине кирпича. Сверху нужно приварить прямоугольники и сформировать сечение. Бункер сваривается из листового металла. Его выход должен полностью соответствовать длине и ширине формы. Из листового металла делается прямоугольный поршень. Через него должны пройти 2 трубы. Для закрытия и открытия крышки крепится болтами и гайками рукоятка из куска трубы. Основание станка сваривается полностью из уголка. Такой станок предназначен для изготовления кирпича полнотелого и с отверстиями. Матрицы для лего кирпича можно купить готовые или сделать их самостоятельно.

Для размещения оборудования в домашних условиях необходимо приготовить специальное место в сарае или в гараже. В помещении нужен свет и вода. Температура в нем должна быть на уровне 10-35°.

Заключение по теме

Оборудование для выпуска кирпичей интересует многих. Отзывы людей, которые купили или сами сделали станки, более чем положительные. Некоторые из них сделали производство кирпича своим бизнесом. Они делают и продают кирпич для кладки стен другим людям.

Самодельный станок позволяет производить готовую продукцию прямо на строительной площадке.

Можно поставить на пресс для производства кирпича гидравлический привод. Это обойдется гораздо дороже, но гидравлические прессы выдают продукцию очень прочную. Стоит она тоже значительно дороже.

Кирпич становится годным для кладки через 21 день после его изготовления. За эти дни он набирает максимально возможную прочность. Сушить его лучше в проветриваемом месте, но обязательно под крышей.
