Многие владельцы загородных участков стараются облагородить свои владения и не исключаются планировки постройки бани на участке. Кто-то обращается к профессионалам за помощью в постройке, а кто-то считает, что баню нужно обязательно строить своими руками, это, так сказать, будет иметь особую ценность.

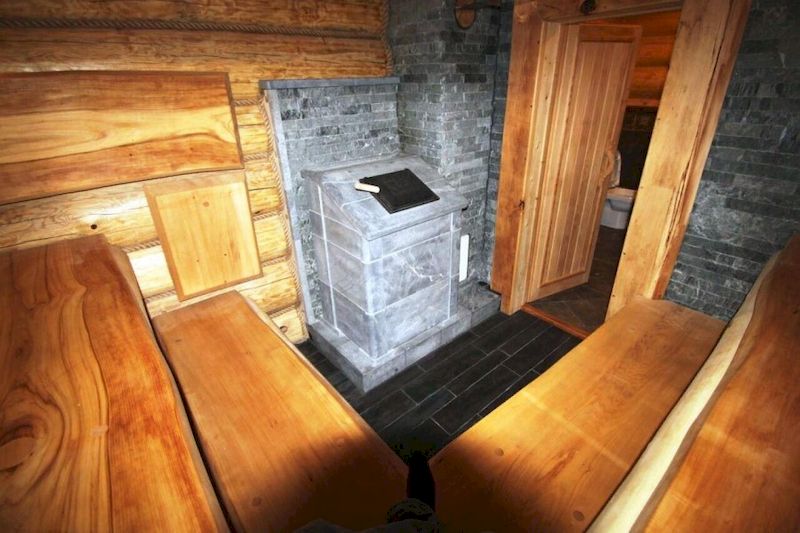

Приходя в баню, где сделана печь для бани из кирпича своими руками, вы будете ощущать дополнительное тепло от того, что это сделано вами самостоятельно.

Мало кто поспорит, что главным элементом бани считается печь. Сконструировать ее можно самостоятельно, но при условии, что предварительно изучаться вопросы печного дела.

Предварительно необходимо выбрать какая именно печь вам нужна, а также сделать все необходимые чертежи печи для бани своими руками.

Особенности постройки печи

Несмотря на то, что функционал печки одинаковый для всего, банная печь должна иметь более высокий КПД, занимать мало места и иметь достаточную мощность, чтобы обогревать паровую комнату нужной температурой, сохранять долго свой жар.

Несмотря на то, что сама конструкция печки несложная, она должна соответствовать ряду условий, которые вы должны учитывать при постройке кирпичной печи для бани своими руками.

Безопасность. Горячая печь должна поднять температуру в бане достаточно быстро за короткий промежуток времени. Это происходит за счет прогревания стенок до 100 градусов по Цельсию.

К сожалению, если случайно задеть раскаленную поверхность печи, можно очень легко получить ожог. Очень сложно контролировать степень нагрева стенок. Учитывайте такие нюансы, если будете проектировать печь для бани с баком своими руками.

Каменка – это емкость, где уложены разного размера булыжники. Они нагреваются и удерживают тепло в помещении бани. Также они же и генерируют пар, когда их обливают водою.

Какие бывают печи

На сегодняшний день существует достаточно много разновидностей печей, сделанных своими руками. Делятся они на два вида:

Холодный тип – нагреваются только камни в каменке.
Горячий тип – нагревается полностью.

Печи, имеющие постоянный нагрев, будут протапливаться постоянно, во время принятия бани. Нет необходимости прогревать до самых высоких температур. Достаточно периодически подбрасывать дрова для поддержания нужной температуры.

Печь, которая работает по принципу периодического нагрева, необходимо очень хорошо протопить непосредственно перед заходом в баню. После этого в помещении будет достаточно тепло от камней, находящихся в каменке.

Устройство печи для бани: принципы работы, которые необходимо понимать

Если вы намереваетесь поставить большую печь в доме, то это одна ситуация – тут «выжимаем» всё, что возможно и по полной программе: и печь кирпичная на солидном фундаменте и серьёзно продуманный и изолированный дымоход. Когда же речь идёт о печи в бане, то здесь ситуация гораздо и проще, и разнообразнее.

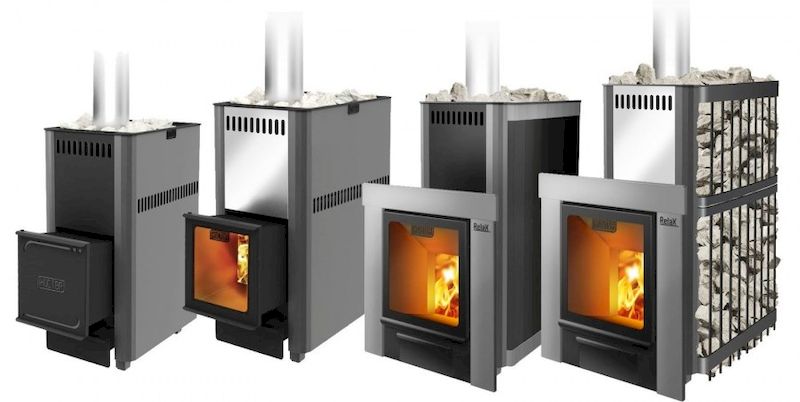

Примем хотя бы в расчёт, что рынок предлагает множество уже разработанных вариантов на любой вкус. И лучшим выбором будет остановиться именно на готовой проверенной модели. Тем не менее, обслуживанием вам придётся заниматься самостоятельно, поэтому знать устройство печи будет необходимо.

Экономная печь для бани с учётом всех нюансов использования

Принцип выбора: чем проще, тем лучше

Очень хорошо, если устройство печи в бане предусматривает её оперативное изменение в зависимости от условий работы (вариант «В», см. описание в тексте)

Если говорить о количественных расчётных характеристиках печи, то здесь необходимо иметь в виду следующие моменты:

решение вопроса, как рассчитать печь для бани, во многом зависит от типа самой бани и от размера её помещения;
если баня русская, то печь должна обеспечивать температуру 50-60 градусов, что совсем не высоко, зато влажность более 60-70%, что очень значительно;
для финской сауны эти параметры прямо противоположные – температура высокая – под 100 градусов, зато довольно маленькая влажность – не более 20%; вся идея основана на аксиоме – чем ниже влажность, тем легче переносятся высокие температуры;

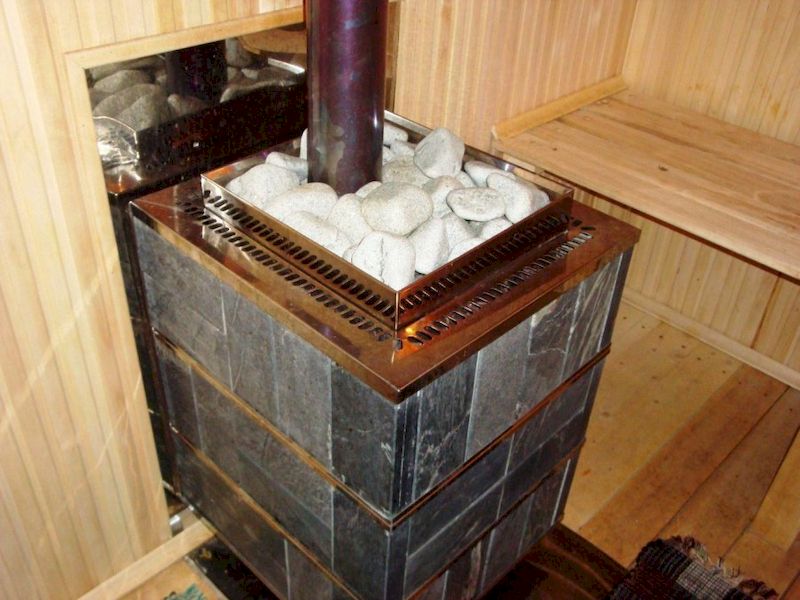

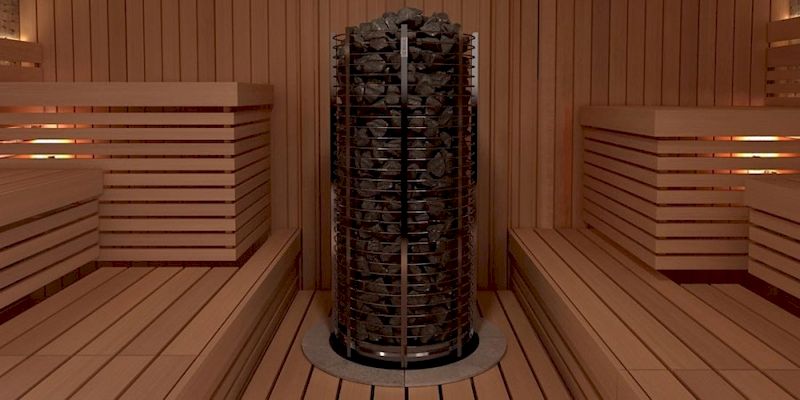

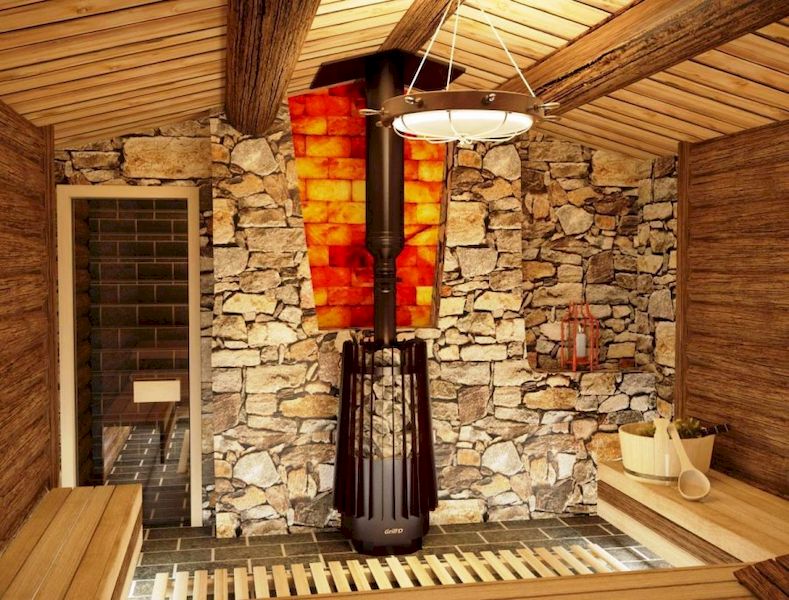

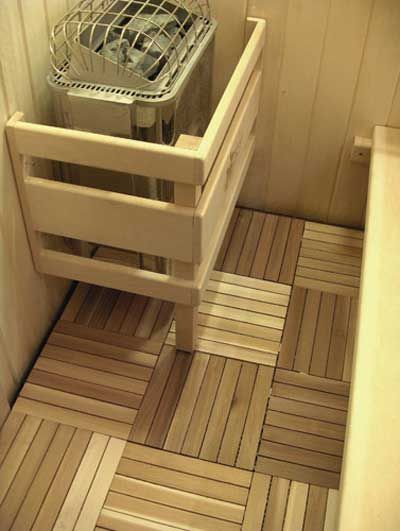

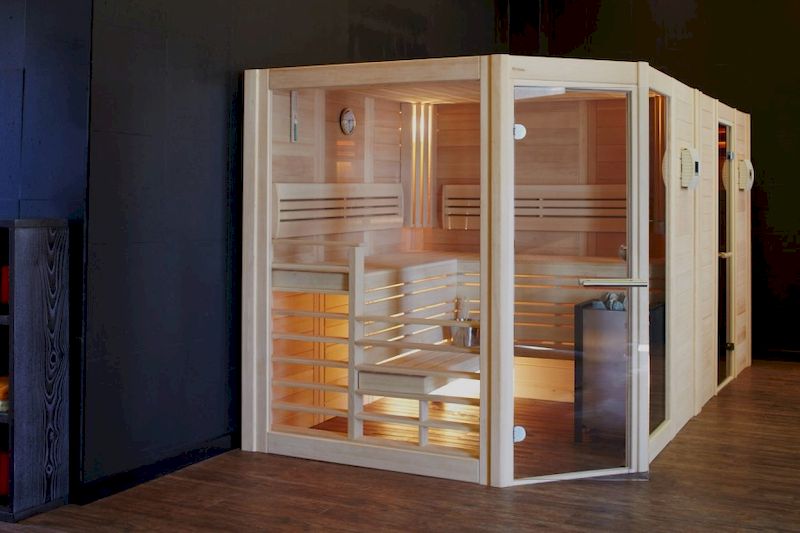

Негласным выбором для саун стали электрические каменки (на фото) – они полностью отвечают всем требованиям этого вида бань

считается недопустимым, когда влажность опускается ниже 10%, настоятельно рекомендуется в этом случае воздух принудительно увлажнять;
выбор печи осуществляется согласно объему помещения бани, при этом исходят из двух параметров:
- на одного человека должно приходиться минимум 12 куб.м;
- мощность печи должна рассчитываться относительно объема с коэффициентом 1,2 (минимум, в некоторых случаях и 1,5) для учета теплопотерь – таким образом, если объем бани 20 кубов, необходимо выбирать печь для объема в 24-30 куб.м;
когда решается задача, как рассчитать мощность печи для бани, то основным критерием является также объема помещения: исходят из соотношения — 1 кВт мощности должен соответствовать 1 кубу объема;
когда речь идёт о самостоятельной организации бани, то лучшим вариантом является выбор электропечи, которая освобождает от необходимости создания дымохода, а это очень существенный и ответственный объём работ; расчёт и выбор электропечи происходит по площади – на 1 кв.м должен приходиться всё тот же 1 кВт;

В качестве основного метода расчёта, который не затрагивает специальных знаний в области теплотехники и математики, можно принять следующий:

пусть объём помещения 3 х 4 х 2,5 метра – 30 куб.м;
для нагрева до 60 градусов требуется 50 ккал/час на 1 куб объема;
1 кв.м площади печи в час выдаёт 300 ккал;

таким образом, получаем:

для нагрева нашего помещения в час потребуется 30 * 50 = 1500 ккал/час;
отсюда, площадь поверхности печи должна составлять не менее 5 кв.м.

В приведённом алгоритме требует обсуждения только величина затрат на нагрев 1 куб.м до необходимой температуры, который во многом зависит от конкретных природных условий и существенно отличается в Мурманске, в Костроме или в Сочи.

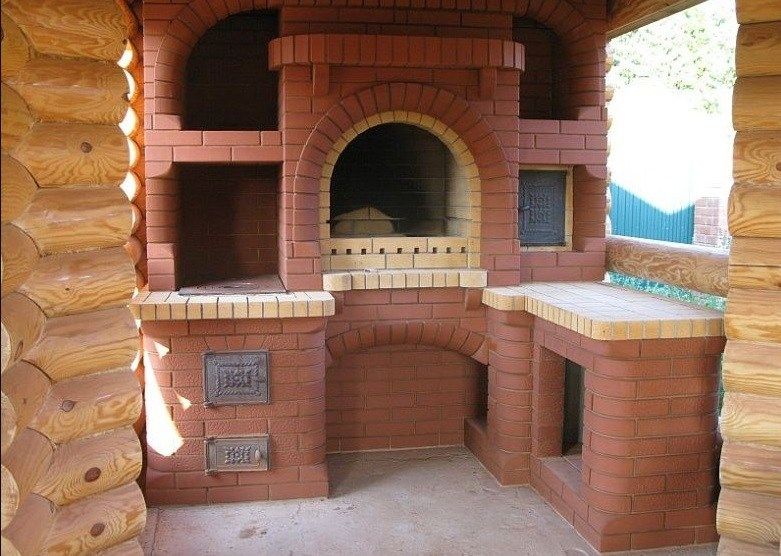

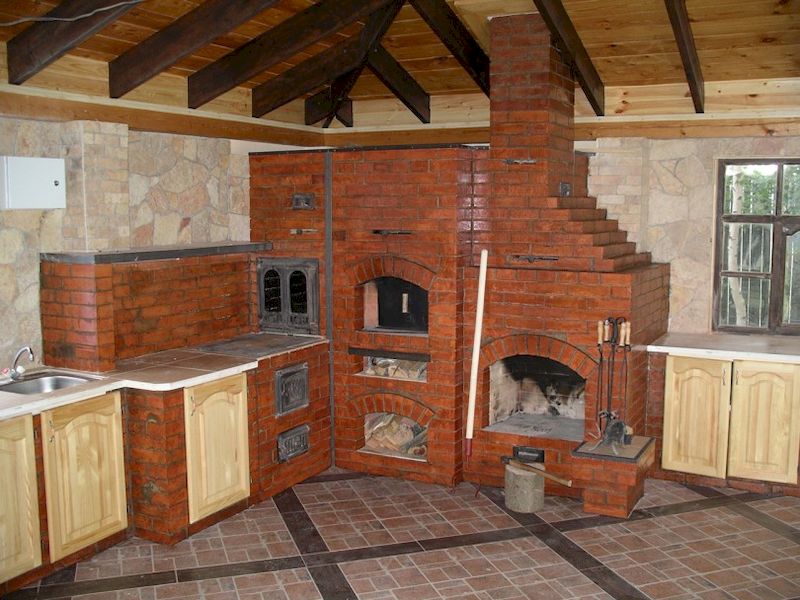

Кирпичные печи

Вся идея расчёта основана на предположении, что вы самостоятельно собираетесь построить печь. А значит, она будет кирпичной. Все другие типы печей в принципе исключают какие бы то ни было расчёты с вашей стороны – вы просто производите выбор из имеющегося, исходя из объёма своей бани.

Предлагаем два варианта кирпичных каменок.

Их принципы построения те же при учёте следующих нюансов:

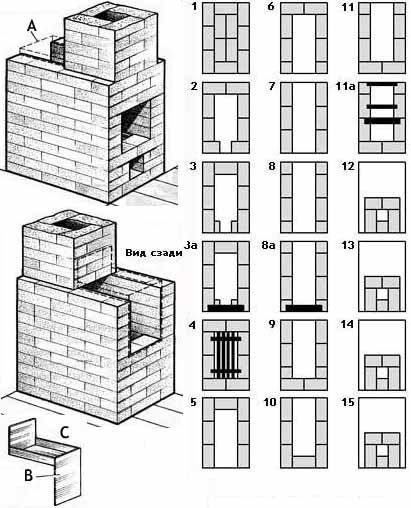

потребуется создание порядовок – послойной раскладки кирпичей, что существенно упрощает весь процесс строительства;
строительство кирпичной банной печи обязательно должно сопровождаться исследованием грунта и в любом случае укреплением фундамента;

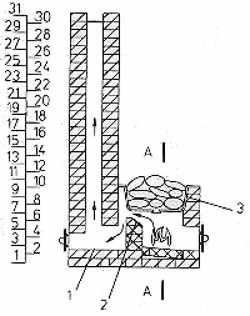

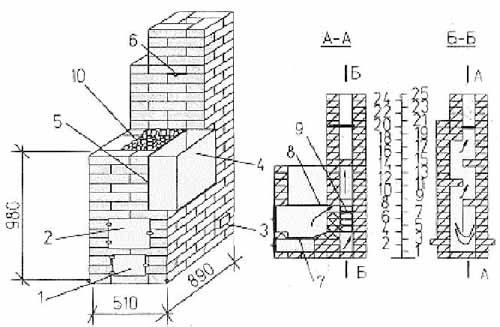

Это очень простой и поэтому лучший пример кирпичной каменки для бани (схема “F”)

на схеме «F» обращаем внимание – дверки поддувала и топки находятся с разных сторон;
на схеме «G» канал теплого воздуха (разрез Б-Б) имеет вид зигзага, это носит принципиально важный характер.

Отделка такой более сложной кирпичной каменки потребует уже подбора специального раствора (схема «G»)

Строительство кирпичной бани рано или поздно поднимает вопрос, как обложить печь в бане. Облицовка печи в бане обычно производится по желанию и с течением времени, когда появилась уверенность в правильности всех расчётов и нормальной работе печи.

А вот, что нужно иметь в виду сразу, так это раствор для банной печи.

Его подготовка имеет некоторые особенности:

раствор обязательно создаётся на глиняной основе и может быть трёх видов:
- глиняный;
- известковый, и,
- цементный;
глиняный должен иметь следующий состав:
- песок – 4 единицы меры;
- шамотная глина – 1;
- обыкновенная глина – также 1;
для сравнения приводим состав известкового раствора:
- песок – 2,5;
- известь – 1;
- цемент марки М-400 – 0,5;
состав цементного раствора:
- песок – 3-4;
- цемент марки М-400 – 1.

Для кирпичной печи требуется не только схема порядовок, но и облицовка, что ещё больше поднимает такую характеристику как «цена»

Полезный совет!

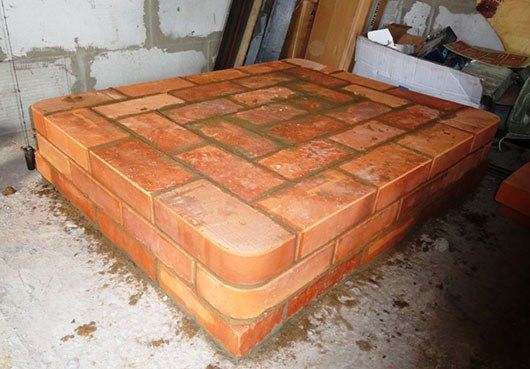

Укрепление фундамента печи не допускает и малейших ошибок.
Настоятельно советуем укреплять фундамент хорошо утрамбованной песочно-гравийной смесью, саму печь ставить на железобетонную плиту по площади на треть больше площади основания печи, и ни в коем случае не делать водоотвод под фундамент.

Выводы

Создание печи для бани, безусловно, ответственный процесс. Если вы не хотите лишних хлопот, остановитесь на надёжных уже готовых металлических вариантах или электрической печи. Но какой бы вариант вы не выбрали, обязательно хорошо разберитесь с основами всех процессов, происходящих внутри, в чём вам сможет помочь и дополнительное видео в этой статье.

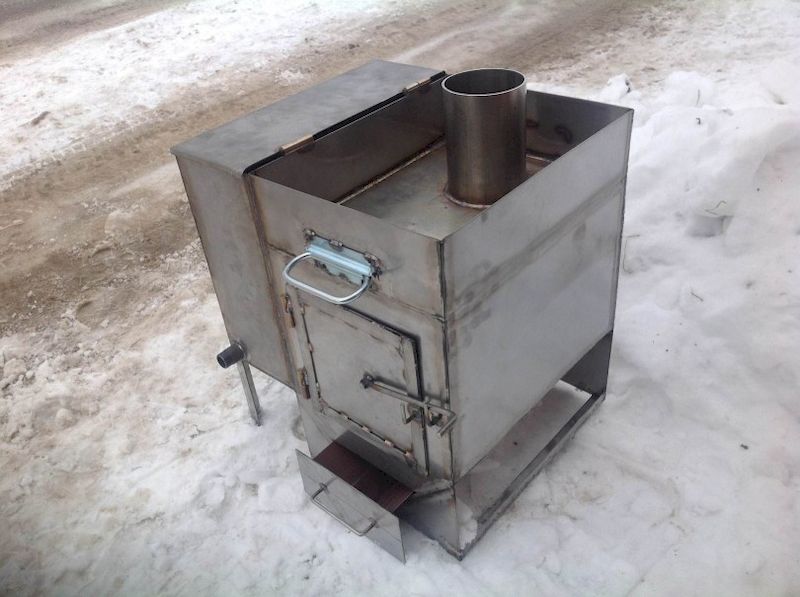

Изготовление и монтаж металлической печи для бани собственными силами

Издавна на Руси славились банные печи. Они изготавливались с использованием кирпича либо металла. В парильнях не только смывали грязь с тела, но и очищали душу. Теперь практически все собственники частных домовладений возводят на своей земле, помимо жилого домовладения, еще и баньку. Причем топку в парилку предпочитают изготавливать собственными руками.

Краткое содержимое статьи:

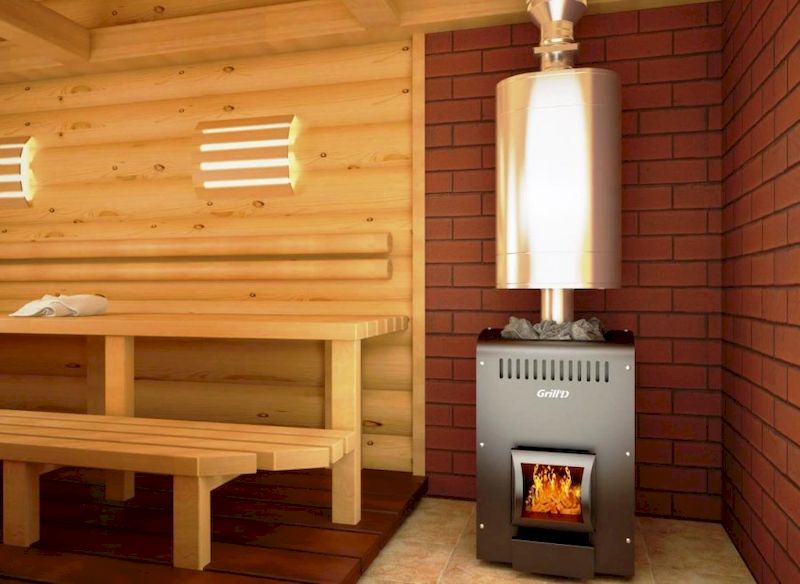

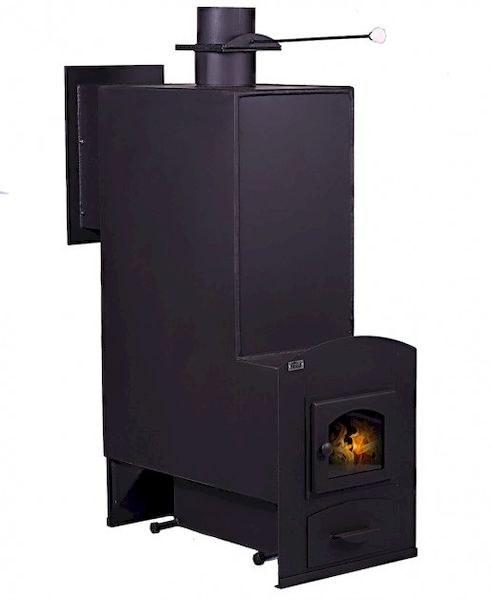

Описание печи для бани из металла и ее основные характеристики

Можно, конечно, купить металлическую печку в баню. Однако оптимальным вариантом будет изготовить ее собственными руками. Простой вариант – буржуйка, представляющая собой металлическую конструкцию, оснащенную дверцей и трубой. Невысокая теплоотдача и существенные финансовые затраты на приобретение топлива не позволяют эффективно использовать отопительную установку, поэтому ее можно увидеть в редких случаях.

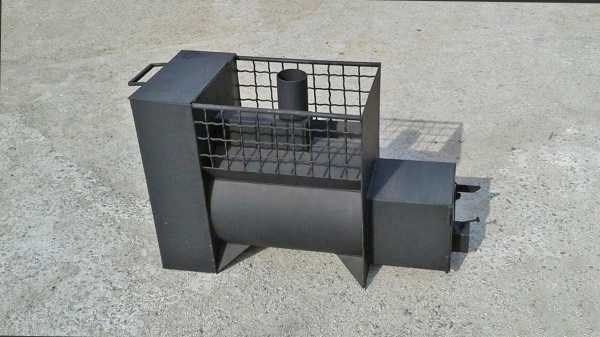

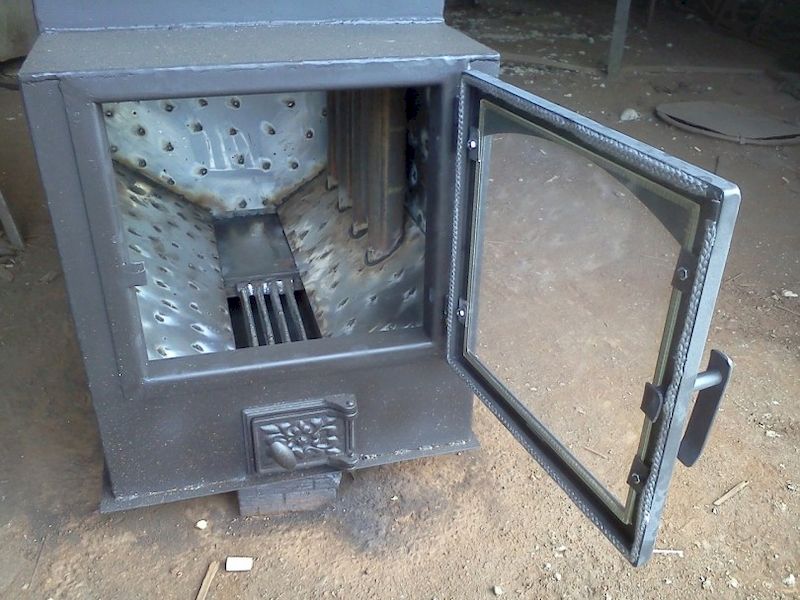

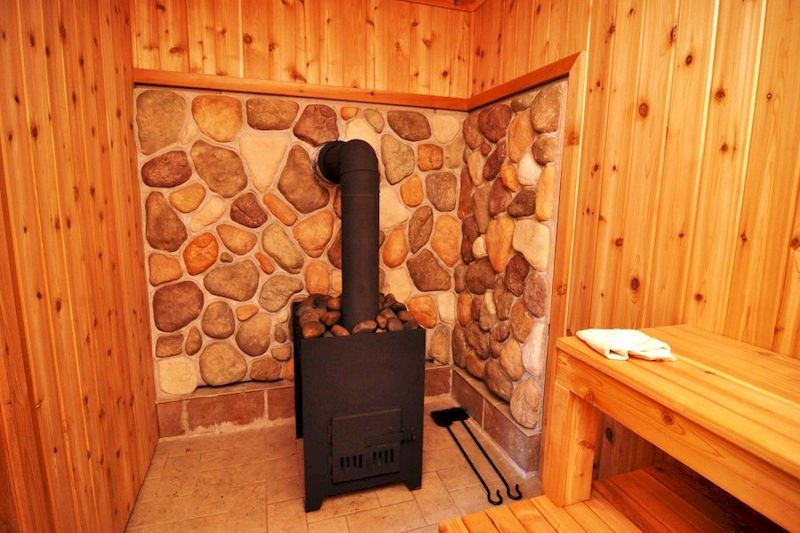

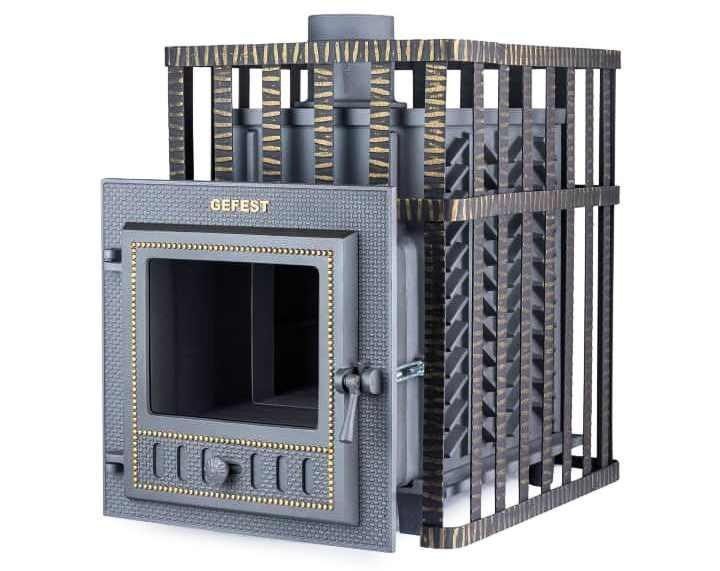

Другое дело – современные печи из железа . Их привлекательность, высокоэффективность и наивысший показатель пожаробезопасности впечатляют. Производятся из листового железа , толщиной более 0,4 сантиметра. Конструктивными составляющими являются:

для засыпки и хранения камней принято использовать тепловую камеру;

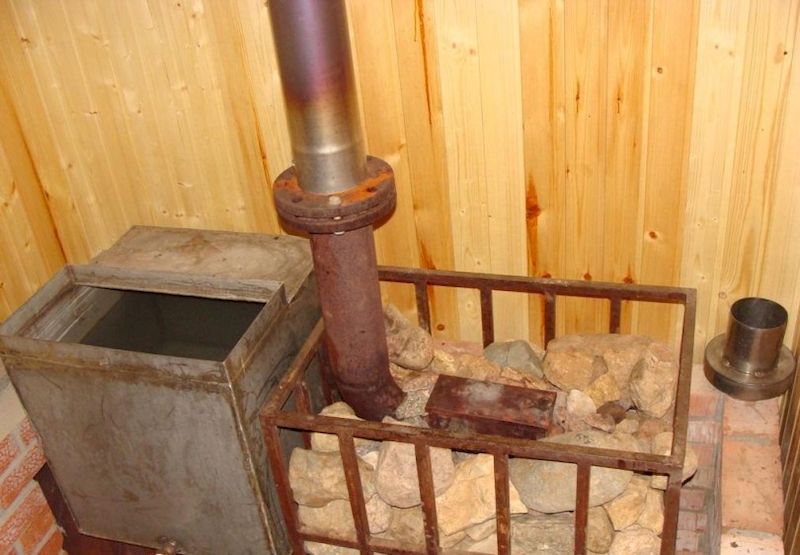

присутствует резервуар, предназначенный для хранения воды объемом 30-70 литров.

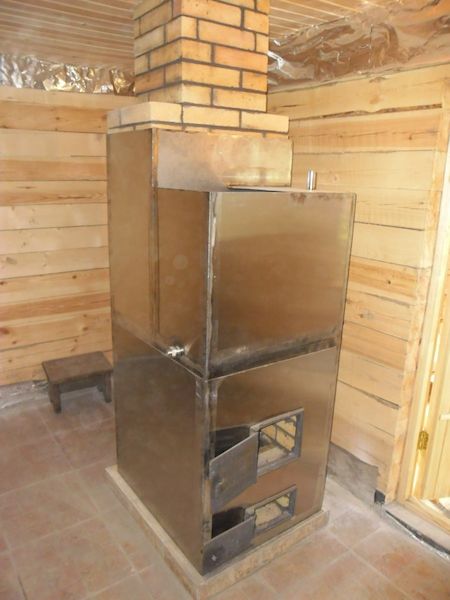

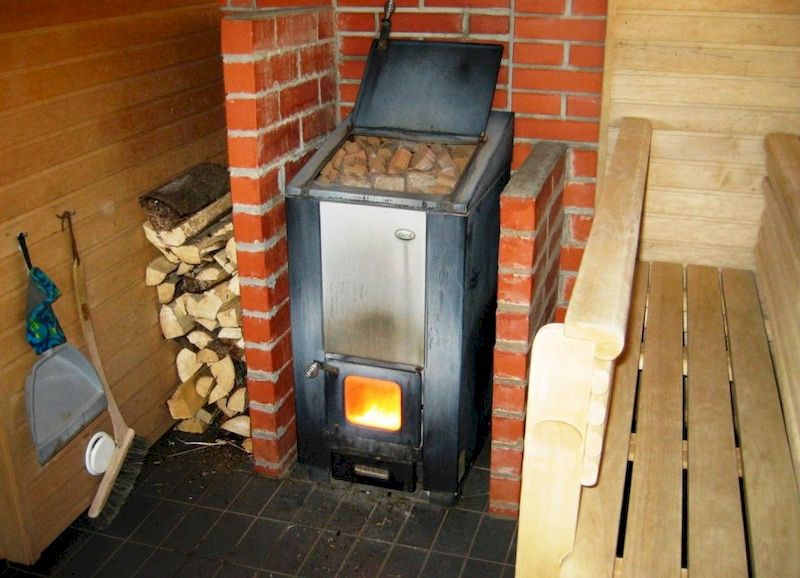

Печь для бани из железа требует облицовку огнеупорным кирпичом. Это дает возможность равномерно прогревать воздух в помещении и делает конструкцию полностью безопасной для эксплуатации.

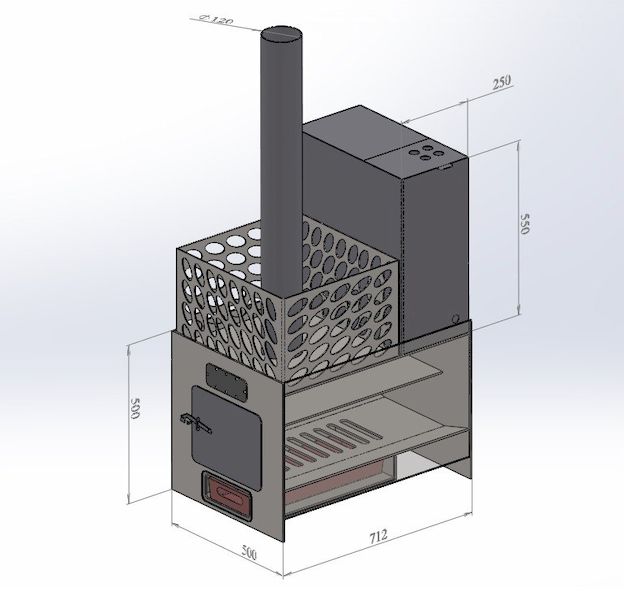

Конструктивные особенности печки для бани

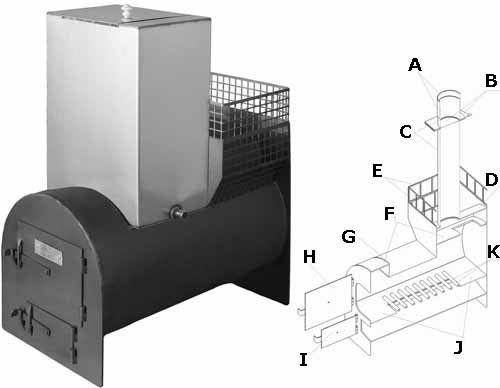

Печи из железа отличаются конструкцией, тип которой определяется чертежом.

Выделяют такие разновидности:

Устройства с закрытой конструкцией	Компактные, экономные. Чтобы повысить показатель теплоемкости, установки обкладываются огнеупорным кирпичом красного цвета как снаружи, так и изнутри. Материал фиксируется при помощи металлических скрепов. Решетка для камней располагается в средней части конструкции.
Устройства с открытой конструкцией	Имеют небольшой бак и открытую каменку. Устанавливаются в парном помещении, чтобы быстро и качественно прогреть его. Оцинкованная крышка, которой накрываются камни, необходима для большей эффективности конструкции.
Конструкции комбинированного типа	Отличительная черта – присутствие топливника, оснащенного задвижками в количестве двух штук, поддувалом, решеткой, парой патрубков различного диаметра (10см и 14см). Для подобных установок используются листы, изготовленные из высококачественной стали. Толщина железа достигает 5мм.

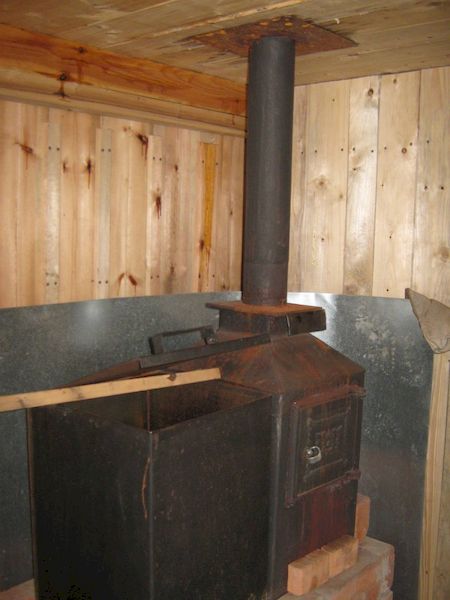

Железная печь в баню может включать в себя топочный корпус, расположенный горизонтально либо вертикально по отношению к полу, две камеры с вертикальной загрузкой и каменку расположенную внутри конструкции. Печка для бани из железа может быть трехкамерной, с горизонтальной дровяной загрузкой, водным баком, каменкой.

Вертикальная топка дает возможность сэкономить больше свободного места в парилке, однако дрова горят непродолжительное время и их придется постоянно подбрасывать, дабы поддерживать необходимую температуру окружающего воздуха. Горизонтальная топка обладает значительными габаритами, занимает существенное свободное пространство, однако дрова сгорают медленнее. Устройства такого плана устанавливают за пределами парилки (в предбаннике), поэтому существует реальная возможность отапливать одновременно оба помещения.

Разновидности печей по форме

Печи для бани из металла своими рукамимогут быть по форме:

фигурными;
прямоугольными;
горизонтальными;
цилиндрическими.

Самыми востребованными считаются прямоугольные установка, потому что их угловые зоны не нагреваются до сильно высокой температуры. Форма приспособления напрямую связана с равномерностью прогрева как самой установки, так и помещения. Установки цилиндрической и круглой формы обладают самой низкой степенью теплоотдачи, поэтому используется достаточно толстое железо для их производства. Конструкции прямоугольной формы отличаются завидной устойчивостью, однако имеют холодные углы.

Способы производства печи из железа в баню своими руками

Одними из самых доступных и распространенных вариантов печек в баню принято считать:

с тремя отсеками и вертикальным котлом;
с горизонтальной топкой, монтируемой в парилке;

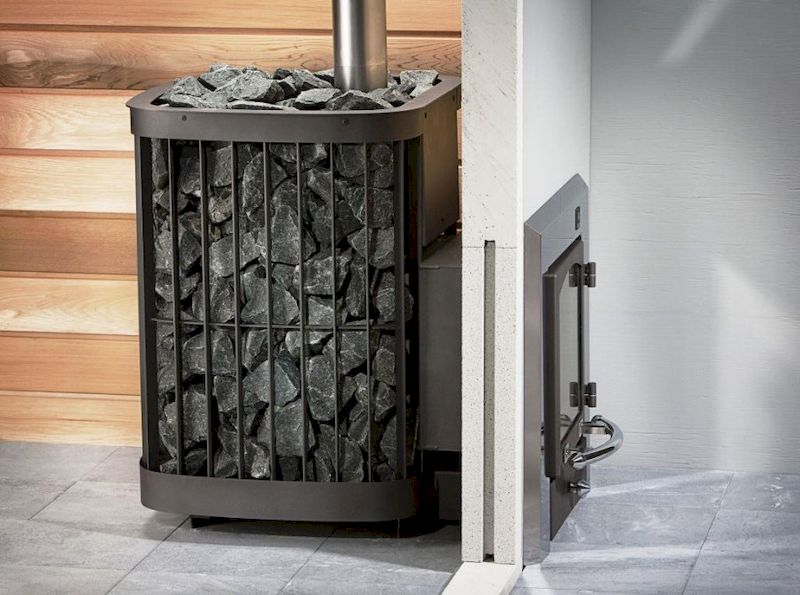

с каменкой и дверцей топки, установленной в предбаннике;
имеющей форму сапога, с каменкой, смонтированной в дымоходе, нержавеющим водяным баком;
устройство, облицованное внутри шамотным кирпичом, снаружи – красным.

Причем облицовка жаропрочным облицовочным кирпичом нужна для поддержания температуры в парильном помещении на уровне 70 градусов. При этом стенки конструкции нагреваются не существенно. Благодаря высокой температуре обогревается наполнитель каменки. Значительная температура держится и в дымоходе, что делает конструкцию очень пожароопасной. Уменьшить опасность возможно путем обустройства вокруг дымохода каменки либо водяного бака.

Можно обложить агрегат снаружи, но достаточно быстро прогорят железные стенки. Чтобы существенно увеличить эксплуатационный срок конструкции, необходимо взять достаточно толстое железо для производства искомой конструкции, или осуществить облицовку установки так, чтобы между основанием и кирпичом присутствовало достаточное свободное пространство.

Нанесение вреда человеческому здоровью, предупреждение ожогов кожного покрова, минимизации возможности возгорания деревянных конструкций, печную конструкцию в бане с трех боков обкладывают огнеупорным кирпичом либо оборудуют каркас из тонкой легированной стали. Отверстия, сделанные в каркасе, способствуют улучшению воздухообмена.

Положительные и отрицательные качества отопительных агрегатов, установленных в бане

Самодельная печка для бани из металла наделена не только положительными качествами, но и отрицательными. Основными из них являются:

Преимущества

Недостатки

Небольшие размеры	Не имеет реальной возможности накопить много тепловой энергии, поэтому за слишком непродолжительный период времени остывает
Скорость нагрева значительная	Не сможет обогреть большое помещение
В состоянии поддерживать температуру в помещении на должном уровне	Для обеспечения пожарной безопасности существует необходимость оснастить корпус дополнительной обшивкой
Возможность использования подручных материалов
Небольшие затраты на изготовление
Существенная теплопроводность
Несложность при проведении монтажных работ
Не займет много свободного времени
Не стоит тратить значительные силы и средства для сооружения высокопрочного основания

Простота проведения монтажных работ и небольшие затраты – важные составляющие для каждого, кто принял решение изготовить печь для бани своими руками из железа. Умение правильно читать чертежи необходимо. Несоблюдение технологического процесса, плохое качество используемых материалов, неправильное либо нерациональное применение банной конструкции может содействовать возникновению очага возгорания.

Основной перечень материалов и вспомогательных инструментов, которые понадобятся для создания печи в баню своими руками

Если вы решительно остановились на том, что нужно соорудить печь для бани своими руками из металла, то вначале необходимо изготовить чертеж печки , где будут определены конфигурация и параметры конструкции, а также ее составные части. Причем чертеж печки можно вырисовать как самостоятельно, так и найти необходимый вариант в интернете.

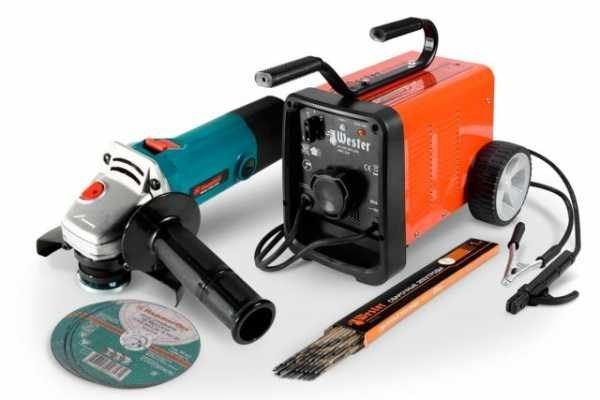

Для начала работы необходимо приобрести такие инструменты:

Болгарку.
Аппарат сварочный.
Электроды 3-х или 4-х миллиметрового диаметра.

Кроме вышеперечисленного, нужно иметь в наличии:

Железо листовое толщиной в 2 или 3 миллиметра.
Трубу диаметром в 100 – 150 миллиметров.
Диски колесные в количестве 4 штук.
Железную арматуру 8 или 10-тимиллиметрового диаметра (можно заменить металлическим прутом).

Чтобы создать отопительную установку в баню из железа понадобится такой строительный материал:

Песок и щебень – около 0,1 куб.
Высококачественный цемент – 3 мешка по 50 кг.
Кирпич красный – около 350 штук.

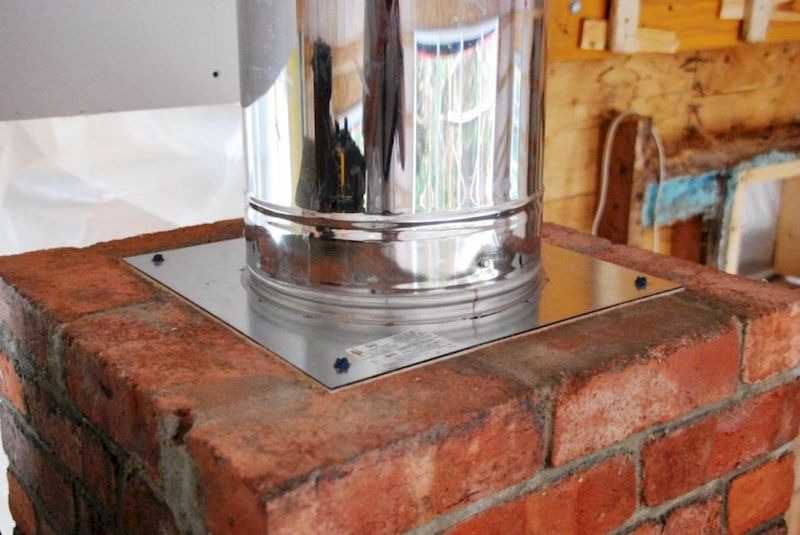

Необходимо учесть, что теплый поток воздуха вытягивается разряженным холодным потоком. Причем теплый воздух поднимается снизу вверх. На тягу влияют погодные условия: в летний период времени, благодаря теплому и влажному воздуху, тяга меньше. Зимой, когда на улице морозно, тяга сильнее. Диаметр трубы также оказывает влияние на силу тяги. При трубе небольшого диаметра теплый воздух будет тереться о ее стенки, что приведет к существенному торможению и невозможности оперативно улетучиться из дымохода. Результатом может быть создание дымовой пробки, что приведет к задымлению самого помещения.

Специалисты рекомендуют, до начала сооружения в бане железной печной конструкции необходимо изучить принципы давления, тяги, определиться с диаметром дымохода и топки. Слишком широкая труба замедлит выход газа и дыма наружу, что приведет к ее засоренности и необходимости постоянно чистить. Оптимальная скорость выхода дыма из трубы – от 5 до 8 м/сек.

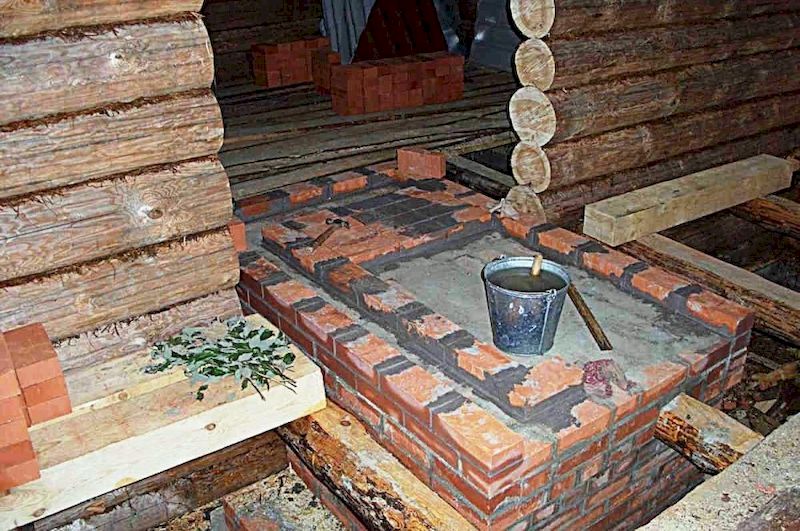

Обустраиваем фундамент под печь для бани из металла своими руками

Если материалы и инструменты есть в наличии, можно приступать к сооружению конструкции. Прежде нужно смонтировать основание, на которое в последующем устанавливается конструкция. Несмотря на небольшой вес и малые габариты, обустройство фундамента – обязательное условие безопасного нахождения такой установки в парилке. Следует иметь в виду, что вес нового агрегата будет составлять около 8 тонн, а через некоторое время, после усушки, его вес уменьшится вдвое.

Возникает вопрос: «Какой глубины необходимо делать фундамент?» На этот показатель оказывают влияние множество факторов:

прочность и пучинистость почвы;
глубина промерзания грунта;
глубина фундамента самой парилки;
наличие грунтовых вод и глубина их залегания;
на какой стадии строительства сама баня.

Если почва песчаная или сухая, то стоит углубить фундамент на 0,8м. При пучинистых грунтах стоит сделать заглубление ниже уровня промерзания почвы (как правило, 1,5м вглубь).

При монтаже для печки в бане любого вида, даже если при ее изготовлении используется сверхлегкая тонкая сталь, необходимо основание. Фундамент в обязательном порядке должен быть ровным, чтобы конструкция не оказалась перекошенной.

При монтаже устройства из листовой стали, вес которого составляет не менее 150 кг, возведение фундамента сводится к следующим действиям:

сперва необходимо выкопать котлован, засыпать дно щебнем и качественно его утрамбовать;
сверху утрамбованного щебня заливается цементный раствор, состоящий из песка (4 части), цемента (1 часть), воды до получения средней консистенции. Оставляется застывать в течение 24 часов. Образуется, так называемая, подошва;
для усиления гидроизоляции на полностью застывший цементный раствор укладываются отрезки рубероида;
после котлован заполняется бетонным раствором, состоящим из гравия мелкой фракции (4 части), цемента (1 часть), песка (2,5 части), воды (на глаз);
используя строительный уровень, определяется четко горизонтальное положение фундамента.

Фундамент желательно не эксплуатировать в течение пары недель, чтобы цементный раствор полностью застыл.

Как сделать печь своими руками, используя металл

Хочется отметить, что изготовить банную печь можно различными способами с использованием разнообразных предметов. Остановимся на самых распространенных вариантах.

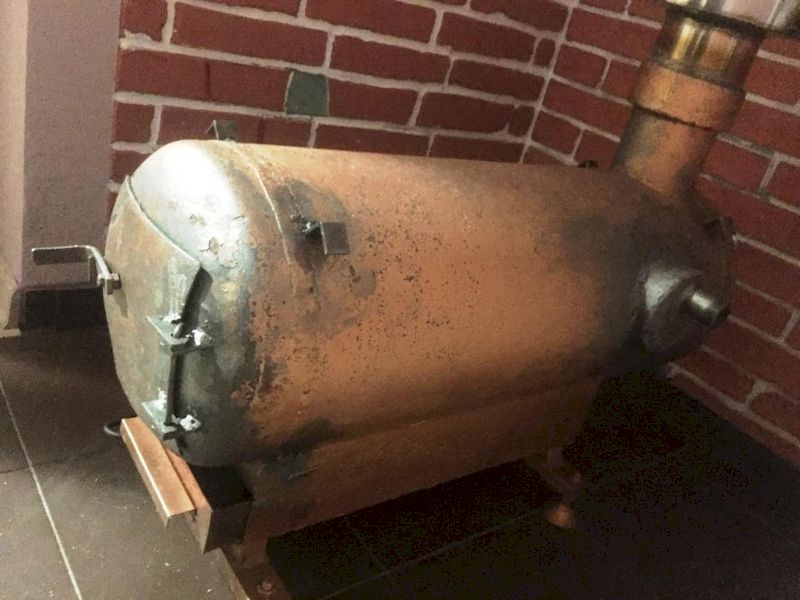

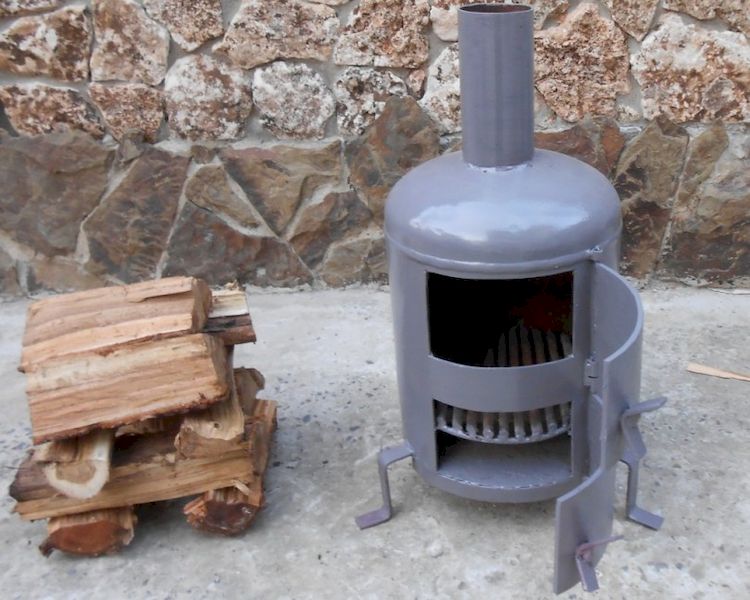

Сооружаем банную печь на основе старого баллона

Этапы работ выглядят следующим образом:

Подбираем нужный ключ и откручиваем баллонный вентиль.
Во избежание взрыва заполняем баллон до краев водой, чтобы оставшийся газ был вытеснен.
Находим шов на баллоне в верхней части и по нем отрезаем верхушку с использованием болгарки.
В срезанной части делаем отверстия, необходимые для установки дверцы.
В корпусе проделываем отверстие для соединения патрубка с дымоходом.
Привариваем к баллону уголки, на которые будут установлены колосники, сваренные из металлических прутков.
Отрезанная верхняя часть баллона, при помощи сварки, обратно крепится на место, откуда была срезана.
К створкам прикрепляем петли для дверки, а также запоры.
Берем трубу диаметром 40мм, из нее вырезаем ножки, которые крепятся в нижней части корпуса.
Крепим патрубок для дымохода.
Чтобы предыдущий слой краски полностью выгорел, необходимо вынести конструкцию на открытый воздух, растопить костер и хорошо ее прокалить.
После баллон обезжиривается, потом красится. Чем покрасить печку ? Лучше всего использовать термостойкую эмаль. После покраски конструкция хорошо просушивается.
Последний шаг – монтаж банной отопительной конструкции на обустроенный фундамент.

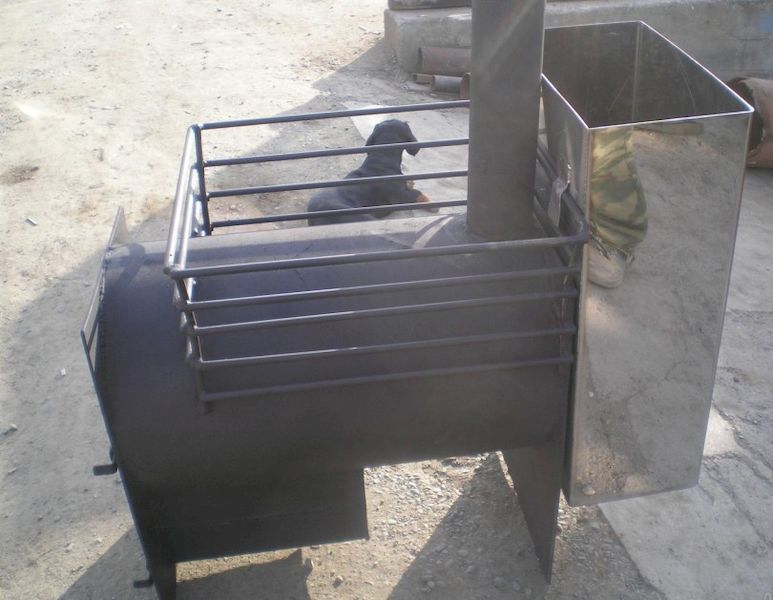

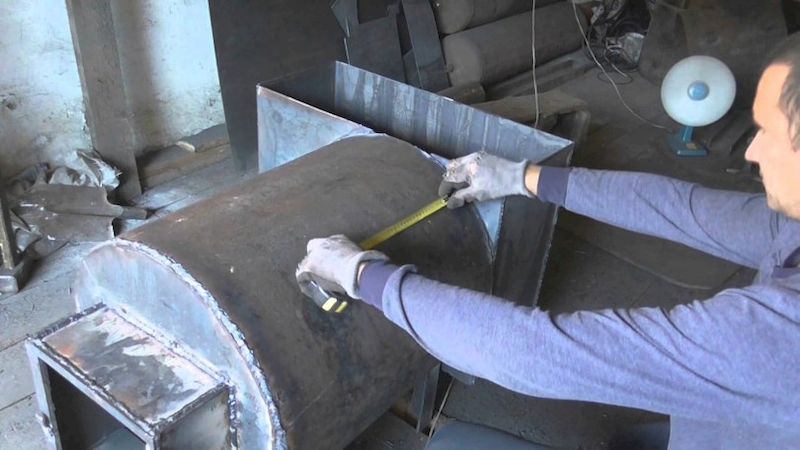

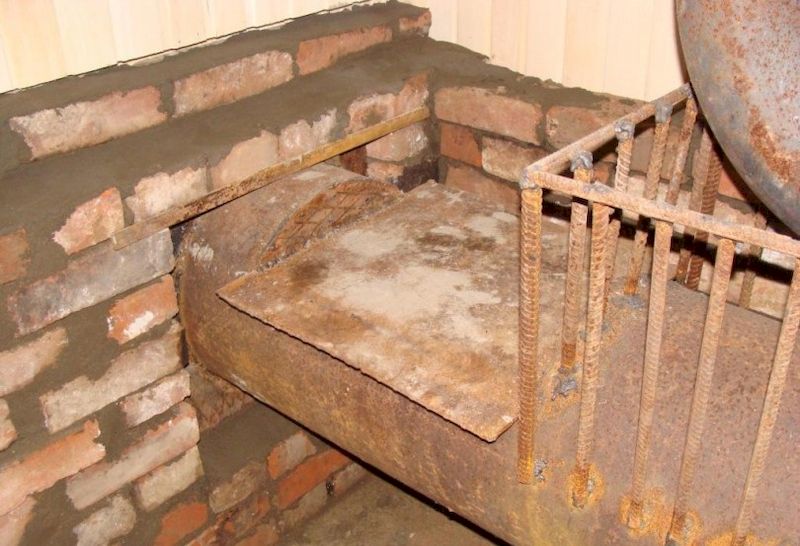

Используем для изготовления металлической конструкции железную трубу

Для работы понадобится труба диаметром 530мм. Предпринимаем следующие шаги:

Вначале нужно вырезать дно, крышку, перегородки отсеков толщиной 0,5см.
После подготавливаются края трубы.
С учетом диаметра трубы свариваются колосники.
Делаются отверстия в количестве трех штук: для люка, куда будут загружаться камни, для топочной дверки и зольника.
В перегородках делаем круглые отверстия, крепим их в трубе, чтобы сделать конструкцию, разделенную на отдельные секции.
Одна часть петли крепится к верхнему краю трубы, где будет находиться вода. Другая часть петли прикрепляется к крышке. Краник монтируется в нижней части емкости.
Привариваем навесы для дверок к заблаговременно сделанным отверстиям.
Устанавливаем патрубок для дымохода.

После установленную на фундамент конструкцию необходимо обложить красным керамическим кирпичом. Не стоит забывать о небольшом зазоре между металлическими стенками и кирпичной кладкой. Чтобы удобно было открывать дверки печи, оставляют в кладке оконца. Благодаря им можно будет регулировать температуру в парилке. В процессе кладки кирпича стоит использовать шамотный цемент. Кирпич кладется на ребро. Толщина кладки напрямую зависит от параметров ребра.

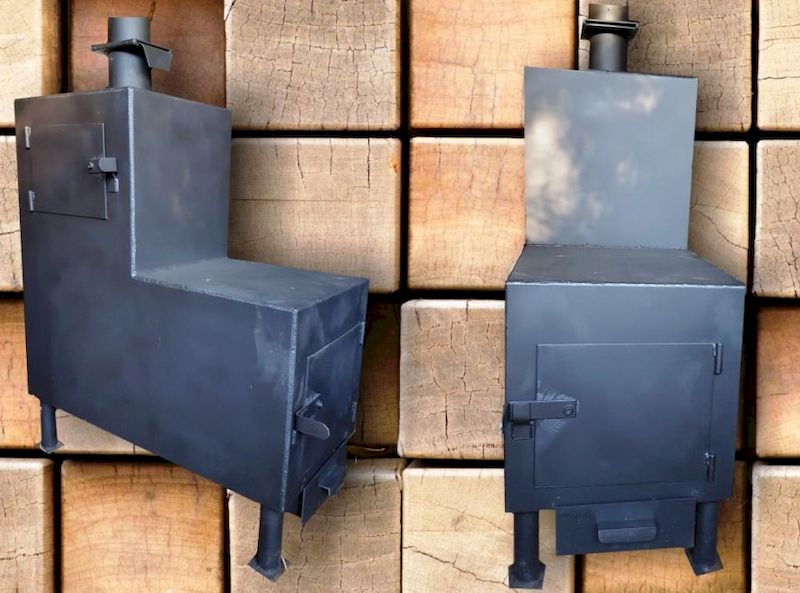

Банная печь в виде сапога

В готовом виде конструкция достаточно громоздкая и тяжелая, поэтому специалисты рекомендуют изготовить ее основные части отдельно, а после сложить ее наподобие конструктора, на смонтированном заранее фундаменте. Стоит иметь в виду, что используя болгарку, ножовку или резак, не получится сделать идеально ровные края. Поэтому желательно прибегнуть к помощи специального инструмента – гильотины.

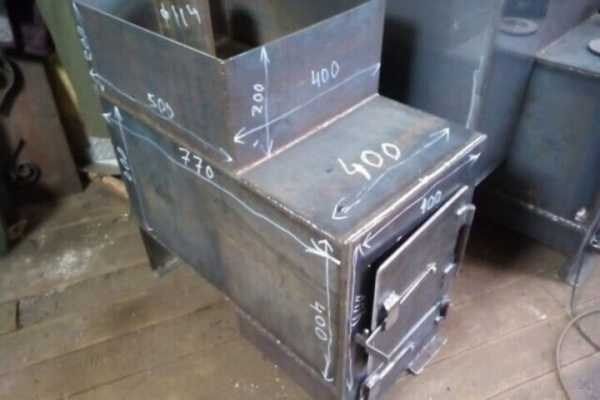

Печная конструкция состоит из четырех секций, напоминающих металлические короба идеальной геометрической формы. Топка (секций №1) соединяется с дымоходом (секция №2) посредством крепежного механизма. Каменка (секция №3) устанавливается в дымоход. Емкость для воды (секция №4), изготовленная из легированной стали, устанавливается перед вторым коробом.

Приступаем к изготовлению металлической конструкции:

Размечаем заготовки на металле.
Нарезаем с использованием гильотины заготовки с необходимыми параметрами.
Стенки коробов складываем и подписываем, чтобы не сбиться.

Берем детали секций и их немного привариваем к нижней стенке.
Используя болгарку, вырезаем в одной стенке отверстие, через которое будет выходить пар.
Над отверстием делается еще одна маленькая дырочка, возле которой со всех сторон прикрепляются болты, к которым крепится дверка. Крепление производим при помощи латунных гаек, чтобы предотвратить окисление.
Используя асбестовую нить, обматываем дверцу, чтобы образовалась герметичность. Благодаря ей происходит удаление копоти и сажи.
Берется второй короб, в нем делаются 2 – 4 отверстия с отступом 6 см от края. Туда будут вставляться трубы.

Берем секцию №1 и с торца вырезаем участок для дверки и зольника. В верхней части делается отверстие, чтобы можно было установить секцию №2. Чтобы укрепить отверстие, с одной стороны привариваем уголок. С остальных сторон привариваем 4-хсантиметровые металлические пластины.
Пластины привариваем как к внешней, так и внутренней поверхности, отступая от края небольшое расстояние и оставляя щель для установки секции №2.
Чтобы усилить места крепления дверок, привариваем пластины к секции №1 и секции №3 с каждой стороны.
Изготавливаем решетку, используя стальные прутья. Вставляем ее между зольником и топкой.
Чтобы дрова лучше горели, параллельно поддувалу привариваем колосники.
Для усиления секции №3, нужно приварить к ней небольшие косынки из металла.
Крепим крышку с вырезом для дымоходной трубы.

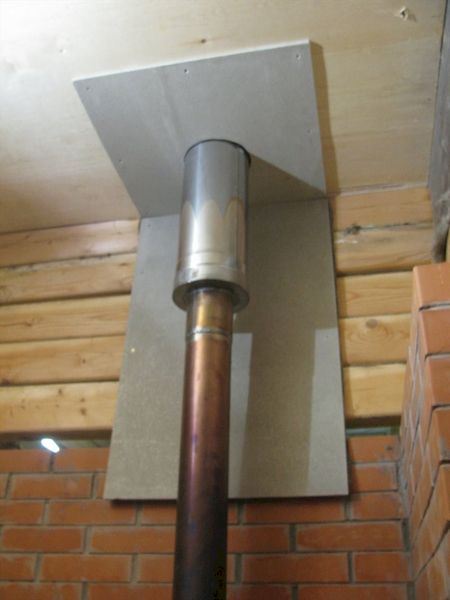

В месте установки трубы привариваем юбку.
Секцию №3 устанавливаем на секцию №2.
После полной сборки тщательно проверяются все секции, осуществляется окончательная сварка конструкции. Швы должны быть качественными, чтобы не разошлись, и через них не пошел внутрь помещения угарный газ.

Заключение

Без печи баня становится неполноценной и бессмысленной. Только благодаря правильно смонтированной металлической банной печи можно быстро прогреть парное помещение и создать качественный пар, так необходимый для прекрасного времяпрепровождения в бане и улучшения физического состояния человека.

Нет необходимости приобретать металлические конструкции в специализированных магазинах. При наличии небольшого опыта, приобретя необходимые материалы и инструменты можно изготовить качественную банную печь из железа собственными руками, которая по своим характеристикам и эстетическим качествам не будет уступать зарубежным аналогам.

В статье использованы материалы:

http://9ban.ru/oborudovanye/pyech/749-ustrojstvo-pechi-dlya-bani

http://landshaftdizajn.ru/izgotovlenie-i-montazh-metallicheskoj-pechi-dlya-bani-sobstvennymi-silami/

http://proudobreniya.ru/bakterialnye-udobreniya

Как устроена печь для бани

Печь для бани своими руками — проектирование, изготовление и установка печей различных видов (95 фото)

Особенности постройки печи

Какие бывают печи

Устройство печи для бани: принципы работы, которые необходимо понимать
