Как сделать самодельный минитрактор своими руками

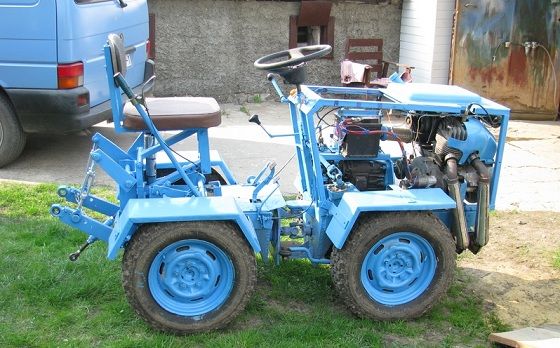

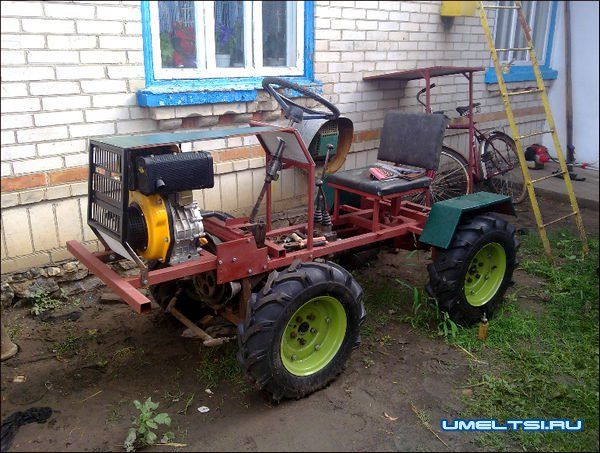

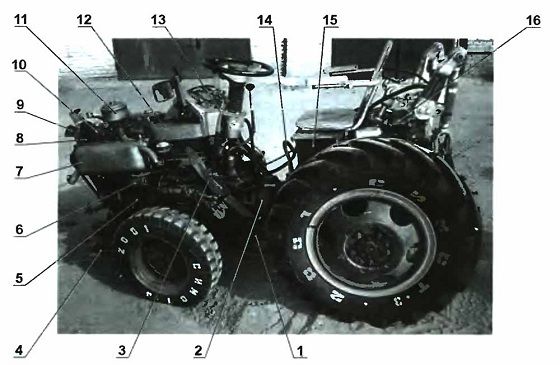

Самодельный минитрактор в домашних условиях

Для частного сектора трактор – вещь более чем необходимая. Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы — все это необходимо как-то перемещать. Вручную не наносишься, а небольшой железный «помощник», так в самый раз.

Получить для своего подворья мини трактор можно двумя способами: или купить, если денег достаточно, и заботы не для вас, или собрать «железного коня» из подручных материалов. Покупку, как люди практичные, рассматривать не будем, а с одним из вариантов самостоятельной сборки трактора ознакомимся.

В качестве исходного материала будущего транспортного средства возьмем где-нибудь на свалке «народный» автомобиль ЛуАЗ. Или прикупим у соседа.

Что из всей этой кучи металлолома нам понадобиться? Оставляем:
— коробку передач;
— мосты;
— электрику;
— колесные редукторы;
— рулевой механизм, и руль не забыть.

Остальное продаем на металлолом, получая двойную выгоду – и денежек заработаем, и от хлама избавимся.

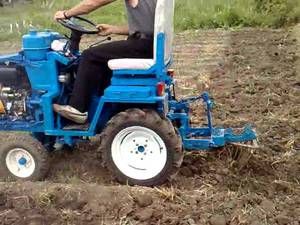

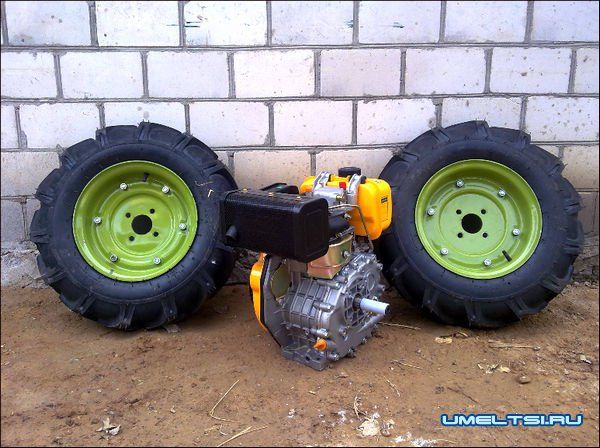

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Sadko DE-300 от мотоблока плюс колеса (4 штуки 6×12).

Обороты нашего двигателя «хорошие», но для трактора несколько завышены. Это ведь не гоночная машина. Поэтому снижаем их в 3.5 раза, установив соответствующие шкивы.

Передачу крутящего момента с двигателя на КПП можно организовать при помощи ремня профиля В. Устанавливать лучше сразу два.

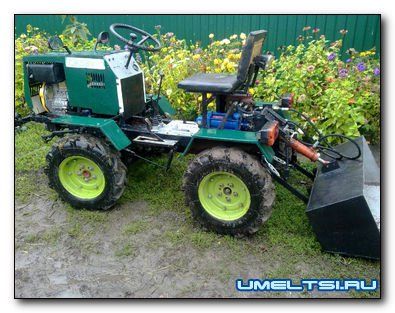

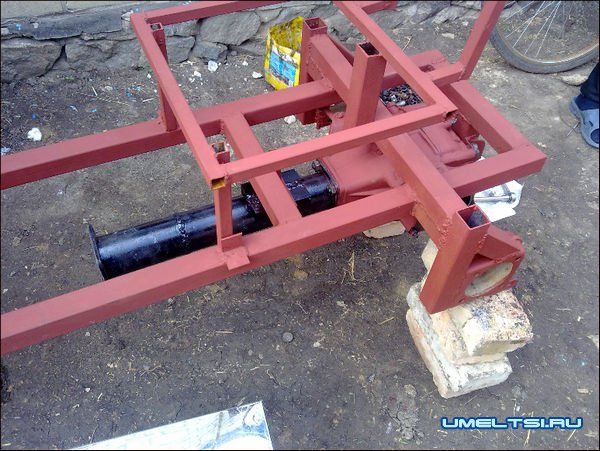

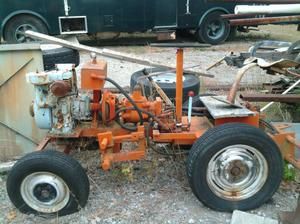

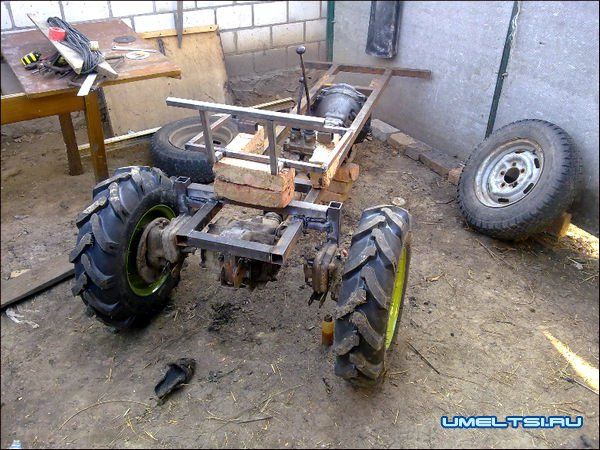

Рама – главная несущая конструкция. Ее можно сварить из профиля 40×40. Будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому есть смысл сразу брать профиль не 40×40, а 40×80. Запас прочности не помешает.

Гидравлика – состоит из гидроцилиндра 75×100, распределителя Р80, насоса НШ-10.

Рабочий режим насоса – это 1000-1100 об/мин. Вал насоса – исходящий вал от маховика сцепления. Но в связи с тем, что постоянная работа насоса требуется не всегда, для него целесообразно сделать отключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем нужное: вал, шлицевую муфту, вилку переключения, две шестеренки, цепь.

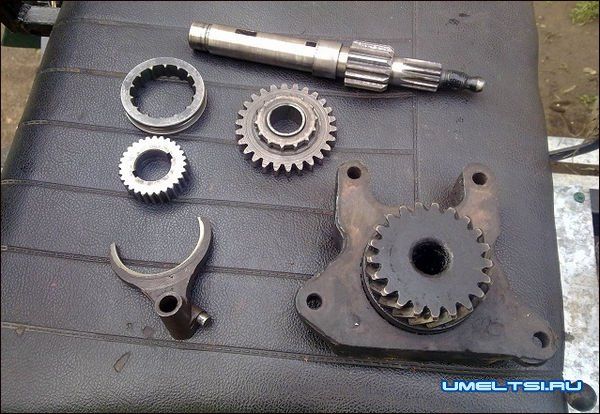

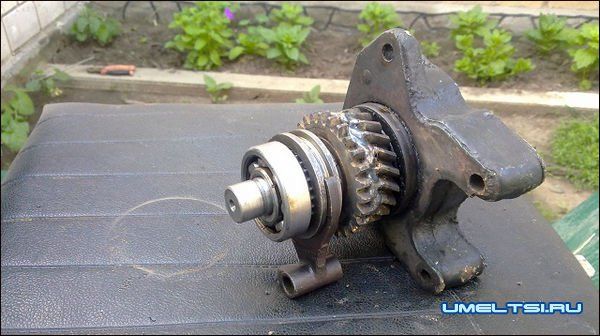

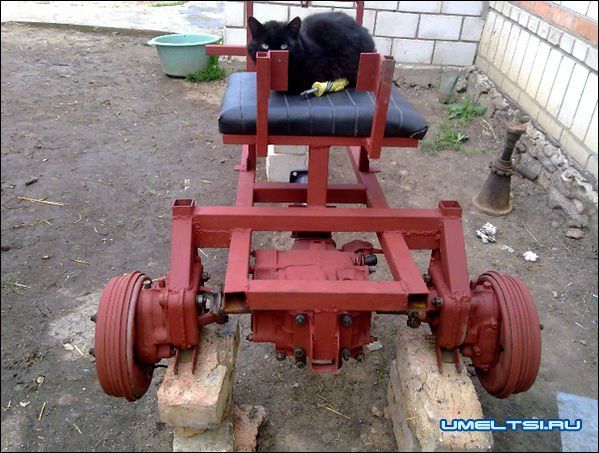

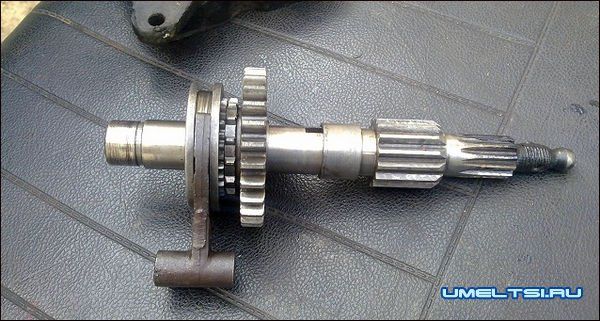

На снятый вал нам нужно будет надеть звездочку, но перед этим вал необходимо доработать. Сначала вал обрезаем, затем на 5 сантиметров наращиваем так, чтобы звездочку можно было установить на свое место.

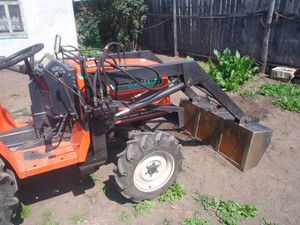

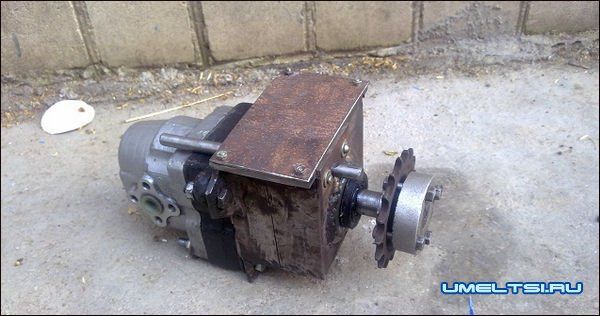

Корпус привода делаем сами, сварив его из уголка 40×40. Привод – узел, требующий постоянной смазки, а значить, в нем должно быть залито масло. Это понятно? Тогда не забудем сделать его герметичным и установить на вал сальник.

Все готово, теперь может посмотреть на включенный насос.

В заключение, два слова по гидравлике. Центральная секция работает с навеской. Выведенная муфта вперед с поворотным валом, выведенная назад с гидроцилиндром для косилки, самосвала и т.п.

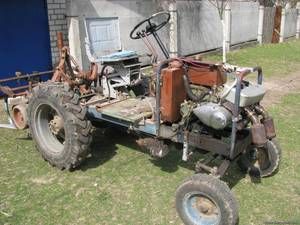

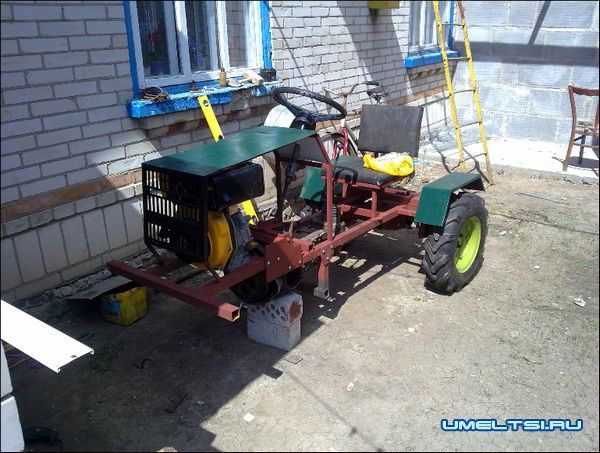

«Вживую» посмотреть работу гидравлики и наше «детище» в полностью собранном состоянии можно на предоставленном видео.

Самодельный минитрактор своими руками

Как правило, сфера сельского хозяйства главным образом ассоциируется у многих из нас с обработкой земель. Однако для посева зерновых культур и выращивания овощей, ягод и фруктов необходимо не только вспахать почву и внести удобрения, но и обеспечить регулярный полив и прополку от сорняков. Конечно, если фермер имеет такую специализированную технику, как, например, мини-трактор, то он может заметно упростить выполнение многих видов работ. Говоря о данной технике, следует в первую очередь отметить ее небольшие габариты, но при этом она с успехом справляется с основными задачами: вспашка земли, рыхление, скашивание травы и прочими операциями, связанными с обработкой почвы.

Крупные агрокомплексы и фирмы основательно подходят к решению этого вопроса и, как правило, используют импортные или отечественные модели. Что же касается частных хозяйств, то ввиду ограниченности финансовых возможностей им часто приходится пользоваться самодельными мини-тракторами. Хотя такой подход к делу и позволяет сэкономить, однако процессы сборки сопряжен с определенными трудностями. Но все же многих это не останавливает, поскольку в силах каждого частного фермера сделать своими руками не просто мини-трактор самоделку, а сельскохозяйственную технику, которая после оснащения дополнительным оборудованием может использоваться для решения более широкого круга задач.

Самодельные мини-трактора: виды и особенности

К этому классу сельскохозяйственной техники принято относить три вида, каждому из которых присущи свои характеристики:

1. Многофункциональная техника, с помощью которой можно выполнять такие работы, как обработка почвы, скос травы, уборка мусора и пр. Чаще всего подобные самодельные мини-тракторы оснащаются силовым агрегатом, обладающим средней мощностью, что достаточно для обработки участка площадью до 5-6 гектаров. При необходимости на такую технику можно установить устройства навесного типа, благодаря которым можно расширить перечень задач, которые можно решить с помощью таких мини-тракторов.
2. Самодельные мини-трактора, специализацией которых является покос травы и уборка мусора на участке. Такая техника может обрабатывать площадь 1-2 гектара, также она нередко используется для устройства газонов.
3. Райдеры. Основным назначением такой техники является внесение удобрений, обработка ядохимикатами. Вдобавок к этому они могут при использовании специального оборудования применяться и для решения других задач, эти машины рассчитаны для небольших земельных участков.

Самодельный мини-трактор: плюсы и минусы

В первую очередь подобные машины востребованы среди владельцев частных подсобных хозяйств. Там они используются для выполнения таких задач, как вспышка огородов, вывоз и уничтожение отходов от спила деревьев, а также облагораживание территории.

Плюсы

Это техника обладает определенными преимуществами, которые обеспечили ей популярность:

• Качественная глубокая обработка почвы. Для отдельных участков перекапывание земли вручную не всегда подойдет. Если грунт имеет твердую и каменистую структуру, то в результате эта работа может оказаться физически очень тяжелой. В таких случаях более, чем уместно использование самодельных мини-тракторов, которые в считаные минуты справятся с такой задачей;
• Удобство эксплуатации на небольшой площади. Крупные трактора имеет смысл применять для обработки больших сельскохозяйственных угодий площадью не менее 10 гектаров. Если же необходимо вскопать меньшие по размеру участки, то для этой работы лучше подойдет мини-трактор;
• Невысокая цена. Стоимость самодельного мини-трактора формируется в основном из затрат, связанных с приобретением комплектующих деталей;
• Возможность переоборудования самодельного мини-трактора. При необходимости на мини-трактор можно установить дополнительное оборудование, что сделает его более функциональным. Вместе с тем такая техника из-за малого веса не сильно нарушает структуру почвы и не требует больших расходов на ремонт.

Минусы

Недостатки у такой техники также имеются. Сюда следует отнести то, что владельцу придется самостоятельно искать комплектующие для машины. В том случае, если в процессе сборки была использована какая-то редкая деталь, то ему довольно сложно будет отыскать такую же на замену ей. Однако наиболее распространенной является практика, когда для сборки мини-тракторов своими руками чаще всего используются комплектующие, которые в случае выхода из строя можно будет легко найти.

Решив самостоятельно собрать мини-трактор самоделку, чтобы ездить на нём по дорогам общего пользования, имейте в виду, что у вас должно быть разрешение на это. В противном случае вы рискуете получить штраф за переоборудование автомобиля.

Как сделать самодельный минитрактор своими руками

Главный вопрос, который возникает у тех, кого заинтересовал минитрактор — как сделать эту машину? Существует множество способов, позволяющих собрать самодельный мини-трактор в домашних условиях. Сам процесс сборки этой техники выглядит следующим образом:

• Первый этап начинается с изготовления рамы, для которой используют прокатный швеллер. В конструкции должны присутствовать траверсы, расположенные спереди и сзади, и несколько лонжеронов. При создании рамы для мини-трактора необходимо слегка уменьшить ширину фронтальной части, тем самым удастся придать детали трапециевидную форму. Необходимо позаботиться о создании в раме отверстия, чтобы можно было крепить к ней другие элементы и устройства.
• Затем берутся стойки, которые приваривают к углам. Им в конструкции будет отведена роль подрамника. Дополнительно их нужно соединить в верхней части. На готовую раму устанавливают задний мост. Если проектом предусмотрено сборка полноприводного мини-трактора, то на раму размещают передний мост.
• Далее настает черед двигателя, который должен иметь необходимую мощность. Самый доступный вариант — мотор от мотоцикла.
• На раме также нужно найти место и для установки коробки передач. Причем последнюю нужно разместить таким образом, чтобы она была направлена к водителю, тем самым будет проще контролировать процесс езды на тракторе.
• Следующий этап — установка элементов рулевого управления. Для самодельных мини-тракторов чаще всего используют руль, заимствованный у отечественных легковых автомобилей. Иногда можно взять руль от мотоцикла.
• Далее нужно установить фаркоп для прицепа, который приваривают к раме.
• Выполняется установка тормозной системы, бака, после чего переходят к подключению электрики.

Если обратиться к сети, то там можно найти множество самых разных чертежей для сборки самодельного мини-трактора. Поэтому, подобрав подходящую схему, можно сразу приступать к работе, ориентируясь на тот или иной вариант, или же внести изменения в готовый с учетом своих потребностей и задач.

Заключение

Владельцы частных хозяйств и фермеры вынуждены решать множество задач, в том числе, как именно обрабатывать землю. Проще всего приобрести специальную технику, однако с учетом высоких цен, по которым предлагаются многие западные и отечественные машины, большинство землевладельцев склоняются к тому, чтобы собрать своими руками минитрактор для обработки земли. В принципе, эта задача вполне решаемая, главное – понять, с чего начать процесс изготовления этой техники. Желательно вначале подготовить чертеж, чтобы четко знать, какие детали должны присутствовать в самодельном мини-тракторе.

Самый простой вариант — воспользоваться опытом других народных умельцев, которым уже приходилось решать подобную задачу. В сети есть немало ресурсов, где выкладываются даже полные чертежи, которые могут стать проектом для создания самодельного мини-трактора своими руками. После этого останется только подготовить требуемые материалы и инструменты, после чего можно приступать к делу.

Минитрактор своими руками, дополнительные механизмы к нему – от чертежа до действующей машины

Минитрактор для небольшого фермерского хозяйства – если не необходимая, то весьма полезная техника. Агрегат механизирует вспашку, боронование, культивацию земельного участка, уберет и вывезет урожай с поля, поможет в заготовке кормов. Возможности устройства расширяются дополнительным оборудованием.

На рынке сельхозмеханизмов предложений по минитехнике достаточно, но цены самой простой и малофункциональной машины китайского производства начинаются от 120 тыс. рублей. Домашний умелец может существенно сократить затраты, изготовив миниагрегат, оборудование к нему своими руками.

Выбор параметров будущей машины

Рассмотрим, от каких факторов и параметров зависит стабильность работы минитрактора.

Силовая установка

Мастеру надо четко определиться, что вы хотите самодельным агрегатом делать и на какой площади. От этого в большей степени будет зависеть мощность силовой установки. Накопленный специалистами опыт позволяет рекомендовать:

• установку двигателя 4-7 л.с. при площади обрабатываемого участка до 20 соток;
• 9-17 л.с. до 50 соток;
• 20-40 л.с. до 4 га.

Для работы дополнительного оборудования двигатель должен оборудоваться валом отбора мощности.

Ходовая часть, рулевое управление и трансмиссия

Большинство самодельных агрегатов имеют рамную конструкцию на двух осях с пневмоколесами. Привод может быть на одну или обе оси. Целесообразно применить трансмиссию механического типа с коробкой передач, узлом сцепления, карданными валами и мостами от легкого автомобиля или сельхозтехники.

Таким же образом подбираются узлы рулевого управления, тормозной системы, приборы электрооборудования.

Имея в наличии достаточной производительности гидронасос, гидромоторы, устройства распределения и силовые гидроцилиндры реально оборудовать агрегат полным объемным гидроприводом, что позволит отказаться от механических передач, упростит схему рулевого управления.

Применение движителя гусеничного типа существенно усложняет конструкцию, потребует наличия легких звеньев гусеничной ленты, разработки узлов передачи силового момента на каждую из лент с разными параметрами (для поворота и разворота), установки механизмов натяжения ленты гусениц.

Примеры разработок мастеров-самодельщиков

Обратимся к известным самодельным минитракторам, которые получили достойные отзывы в мире сельскохозяйственной техники собственного изготовления.

Минитрактор «Волчок» с ломающейся рамой

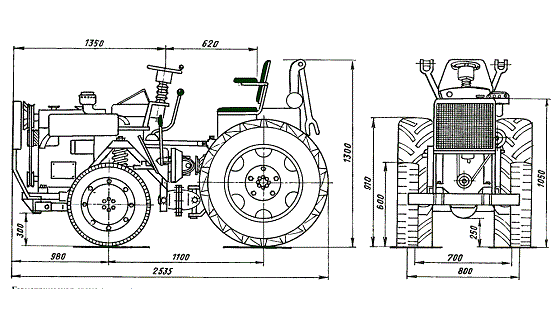

Рекомендуемые к применению чертежи и размеры

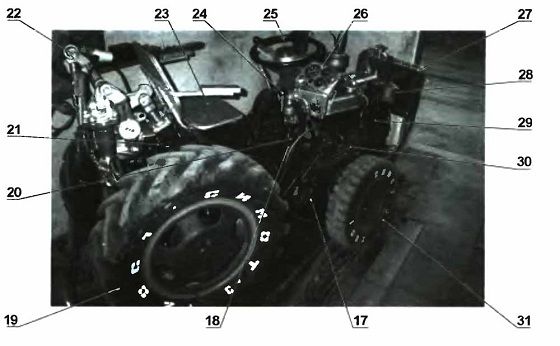

Компоновка узлов (рисунок 1)

Компоновка узлов (рисунок 2)

• 1 – шарнирный механизм рамы сочлененного типа (карданная крестовина автомобиля МАЗ);
• 2 – механизм торможения барабанного типа (ГАЗ-51);
• 3 — педальный привод механизма сцепления;
• 4 – узел подвески колес передней оси (ЗАЗ-968);
• 5 –двухцилиндровый дизель 20 л. с.;
• 6 – стартерный пускатель (ГАЗ-51);
• 7- узел глушения выхлопа (ЗАЗ-968);
• 8 – электрогенератор (ГАЗ-53);
• 9 – вентилятор системы охлаждения;
• 10 – насос системы охлаждения;
• 11 – корпус фильтра воздуха;
• 12 – бачок под горючее;
• 13 — привод ручного тормоза;
• 14 – крестовик гидравлической системы;
• 15 – бокс аккумулятора;
• 16 – бак гидросистемы и насос НШ-10;
• 17 – коробка отбора мощности;
• 18 – КПП (ГАЗ-51);
• 19 – колесо (Белорус);
• 20 – шланги гидравлической системы;
• 21 – гидрораспределитель;
• 22 – узел навески (Белорус);
• 23 – место оператора;
• 24 – рычаг КПП;
• 25 – рулевое устройство с усилителем (электрокара);
• 26 – панель приборов (Белорус);
• 27 – радиатор системы охлаждения (Жигули);
• 28 – фильтр масла;
• 29 – насос подачи топлива;
• 30 – педаль газа;
• 31 – колесо (электрокара).

a – поворот налево; b — поворот направо.

1 — рулевое колесо с узлом управления гидравлическим цилиндром поворота; 2 —стойка полурамы; 3 — узел крепления штока гидроцилиндра; 4 — гидроцилиндр руля; 5 —полурама задняя; 6 — силовой шарнир ломающейся рамы; 7 — гибкие шланги гидросистемы

Делаем сцепление для минитрактора

Кожух корзины сцепления соединяется с мотором через переходник с соосными монтажными отверстиями. Само устройство использовано от ГАЗ-51, механизм выключается гидравлическим приводом.

Агрегат «Волчок» переделывается в полноприводной минитрактор своими руками в следующем порядке:

1. За коробкой передач через промежуточный карданный вал устанавливается раздаточная коробка от ГАЗ-69, которая передает силовой момент на ведущие мосты, наличие в устройстве понижающей передачи позволяет при необходимости увеличивать тяговое усилие.
2. На передней полураме монтируется мост – аналог заднего моста минитрактора.
3. Главная передача переднего моста соединяется с раздаточной коробкой через карданную передачу.

Переделка «Волчка» в гусеничный минитрактор своими руками:

1. Изготовить движитель гусеничного типа. Для этой цели используется покрышка большого диаметра с обрезанными бортами. В качестве катков применяем цельнорезиновые колеса от транспортных тележек.
2. Полурамы относительно друг друга закрепляем жестко (силовой шарнир не работает).
3. Демонтируем переднюю подвеску, на передней полураме крепим узлы катков с механизмом натяжения гусеничной ленты.
4. Демонтируем задний мост, на его место устанавливаем укороченный мост от ГАЗ-21 с главной передачей и дифференциалом, гидравлическое управление барабанными тормозами подключаем раздельно для каждого борта. На место колесных дисков устанавливаем катки.
5. Две педали управления барабанными тормозами заднего моста за счет работы дифференциала обеспечивают изменение движения по направлению.
6. Одеваем и натягиваем гусеничную ленту.

Дополнительное оборудование

Изготовив прицеп своими руками вы существенно расширите функциональные возможности минитрактора, сведя к минимуму финансовые затраты.

Изготовление начинаем с несущего каркаса – сварки из круглых или прямоугольных труб (минимум 40 мм в сечении) рамы изделия. Ось колесной пары выполняется из стального стержня диаметром 35 мм. Ось соединяется с несущей рамой продольным шарниром, боковыми лонжеронами и уголковыми опорами.

Короб кузова изготавливается из обрезных строганных досок, соединенных шурупами и металлическими уголками.

Для крепления изделия к минитрактору используется шарнирное дышло, вставленное в трубчатый корпус. Сцепка с транспортным средством фиксируется предохранителем цепного типа.
