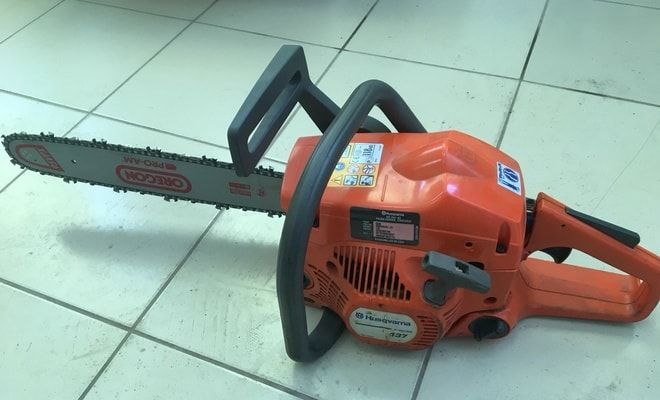

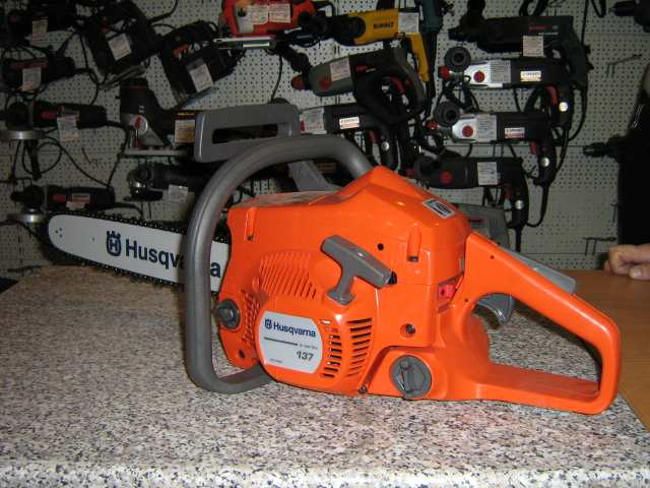

Легендарная бензопила Хускварна 137

Хускварна 137 – это очень известная бензопила любительского класса, ушедшая в прошлое. На сегодняшний день она больше не выпускается шведской компанией Husqvarna AB. Однако, это совсем не снизило ее популярность. По статистике поисковых запросов, пользователи сети интернет ежедневно задают в поисковиках десятки вопросов, касающихся данной пилы. Написание данной статьи направлено на то, чтобы дать ответы на эти вопросы. В рамках данной статьи мы разберем основные технические характеристики, особенности и назначение бензопилы Хускварна 137. В заключении опубликуем отзывы об эксплуатации пилы, высланные нам реальными владельцами этих пил.

Назначение

По своим параметрам пила предназначена для решения бытовых задач. Благодаря своему маленькому весу, компактным размерам и не высокой цене, она идеально подходила для мелких работ: распил дров, досок, спил сучьев деревьев, уборка деревьев и кустарников на участке.

Кстати, бензопила пользовалась большим спросом у дорожников, благодаря своей компактности и надежности. Она идеально подходила для продолжительных работ по «стрижке» деревьев вдоль городских улиц.

Устройство бензопилы получилось очень удачным, пила была невероятно надежной, процент отказов стремился к нулю. Первые годы выпуска, Хускварна 137 не встречались в специализированных сервисах по ремонту бензопил.

Несмотря на любительский класс, бензопила пользовалась и пользуется по сей день, большой популярностью у лесорубов, т.к. идеально подходит для мелких работ при заготовке дров.

Технические характеристики

Хускварна 137 сравнима по своим техническим характеристикам с бензопилой Штиль 180. У каждой бензопилы были свои приверженные поклонники. Каждый из владельцев приводил аргументированные факты в пользу владения своей пилы, и был прав. У обеих из них были свои плюсы и минусы. Но, Штиль 180 остался, а на смену 137 – ой, пришла бензопила Хускварна 236. Все это тема отдельной статьи, давайте перейдем к обзору характеристик Хускварны 137.

Основные технические характеристики:

• тип двигателя: ДВС, бензиновый;
• рабочий объем двигателя: 36,3 куб. см.;
• мощность двигателя: 1,64 л.с. / 2,2 кВт;
• емкость топливного бака: 419 мл;
• емкость масляного бака: 200 мл;
• длина шины: от 33 до 38 см;
• шаг цепи: 0,325 дюймов (8,25 мм);
• вес: 4,6 кг.

Из перечисленных характеристик двигателя и пильной гарнитуры (шина, цепь) видно, что бензопила относится к классу любительских. Она довольно мощная и позволяет без больших усилий распиливать стволы деревьев диаметром до 40 сантиметров на пеньки.

Для тех, кому все-таки интересно послушать мнение профессионала о сравнении бензопил конкурентов: Stihl 180 и Husqvarna 137 рекомендуем посмотреть интересное видео.

Отзывы

Отзыв оставил Влад, опыт использования 4 года, город Владимир.

Плюсы: легкая, удобная, можно пилить почти из любого положения.

Минусы: оказывается они все-таки есть, повышенная вибрация, неудачное положение глушителя, из-за чего опилки постоянно летят в ноги.

Отзыв: Хускварна 137 – любительская бензопила, владею ей четыре года, подарили на день рождения. В комплектации не оказалось гребенки (упор для распила), пришлось докупать. Цена вопроса – 100 рублей. Пользуемся пилой чисто в любительских целях: напилить дров в баню, распилить десяток другой досок на новый парник или какую-то другую постройку. Бензопилу не обкатывал, про обкатку ничего не сказано в инструкции по эксплуатации, поэтому сразу стал пользоваться в боевом режиме на максимальных оборотах. За все время эксплуатации, никаких поломок не было. На этом вроде все. Надеюсь мой развернутый отзыв будет полезен для кого-то. Спасибо за внимание.

Ремонт своими руками

Husqvarna 137 относительно старая бензопила и многие экземпляры уже требуют ремонта: от элементарной регулировки или замены карбюратора до ремонта поршневой. Чтобы выполнить такие сложные работы, нужно обращаться в специализированный сервисный центр. Однако, если у Вас есть желание и опыт ремонта сложной техники, можете попробовать справиться с определенными неисправностями своими руками.

Для эффективного ремонта Вам потребуются некоторые навыки и советы, советуем почерпнуть их из представленных видео.

Желательно знать устройство бензопилы Хускварна перед тем, как разбирать ее.

Начать стоит с разборки и сборки, это основное что нужно знать, ремонтируя бензопилу Хускварна 137 своими руками. Шведы изготавливая свои пилы, стараются сделать все, чтобы их пилы сложно было отремонтировать где-то кроме специализированного сервиса.

Второе и самое популярное – это регулировка карбюратора бензопилы Хускварна 137. Данный процесс ни чем не отличается от настройки карбюраторов на других пилах фирмы Husqvarna AB. Вся регулировка производится при помощи 3 винтов. О том, как отрегулировать карбюратор бензопилы Хускварна 137, какой винт крутить, в какую сторону и на сколько оборотов, подробно рассказано в видео, рекомендуем посмотреть.

Вывод

Подводя итоги, стоит сказать, что бензопила Хускварна 137 – это легендарный инструмент, который пользовался, пользуется и будет пользоваться большой популярностью благодаря своим достоинствам: высокое качество изготовления, ремонтопригодность. Жаль, но купить ее сейчас в магазине нельзя, однако можно попытаться поискать на площадках подержанных товаров.

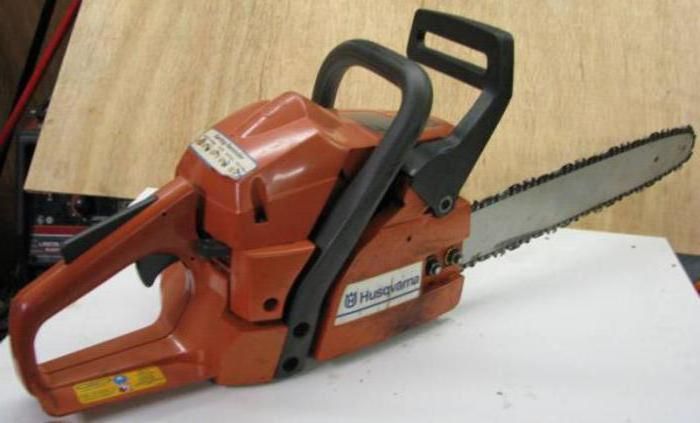

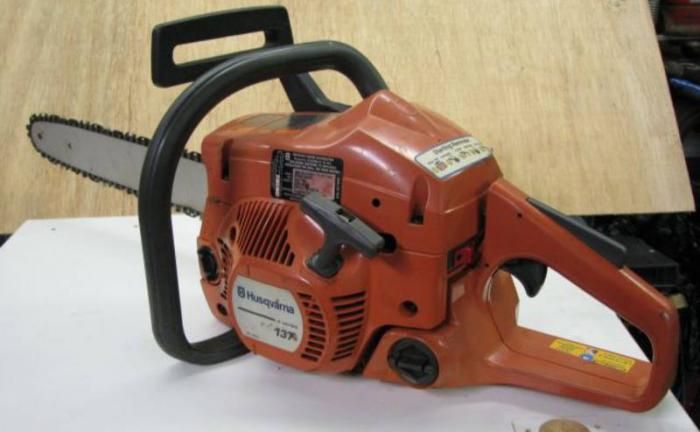

Бензопила «Хускварна-137»: характеристики, инструкция по эксплуатации, фото и отзывы

В быту неоценимую помощь окажет хороший и надежный пильный, режущий инструмент. Бензопила «Хускварна-137» является именно таким агрегатом, позволяющим без особых трудностей привести в порядок сад, прилегающую территорию либо напилить дрова.

Преимущества

Инструмент этого производителя из Швеции отличается высоким качеством, постоянно усовершенствуется. Технологические нюансы и инновационные решения постепенно перекочевывают из профессиональных моделей в любительский инструмент. К плюсам агрегата «Хускварна-137» относятся следующие моменты:

• Силовая установка X-Torq, дающая возможность уменьшить выхлопы в атмосферу вредных газов при увеличении оборотов и экономии горючего.
• Режим автоматической настройки карбюратора при помощи системы «Авто Тюн».
• Дополнительная очистка воздуха на входе, что позволяет продлить ресурс фильтра.
• Специальная конструкция «Лоу Виб», которая гасит вибрацию на рукоятку.
• Система «легкий запуск».
• Боковое размещение устройства натяжения цепи.
• Применение универсального ключа для частых манипуляций.

Кроме того, ведомая звезда оборудована, кроме автоматической смазки, дополнительным приемным отверстием.

Устройство и подготовка к работе

Модификация «Хускварна-137» вышла в 2005 году. Это обыкновенная бытовая бензопила. Она оснащена мощным мотором в 2,2 лошадиные силы, бензобаком на 0,4 литра. Инструмент имеет усовершенствованную систему запуска. Производитель рекомендует использовать оригинальную шину Н30 (длина колеблется от 34 до 38 см). Для корректной и безопасной работы агрегата необходимо придерживаться соответствующих правил эксплуатации:

1. Для начала отрегулировать рабочий (пильный) блок.
2. Произвести смазку цепи при холостых оборотах.
3. Залить соответствующую топливную смесь.
4. При помощи стартера запустить инструмент.

Обкатка пилы должна составить не менее 10 часов. В течение этого периода необходимо нагружать механизм по минимуму, чтобы все детали приработались между собой. Система пуска оснащена специальной пружиной, проворачивающей коленчатый вал во время старта, что существенно облегчает стартовый процесс.

Технические параметры

Пила «Хускварна-137», характеристики которой существенно улучшены по сравнению с предыдущими любительскими версиями, имеет следующие основные параметры:

• Вместимость топлива в резервуар – 410 грамм.
• Масса пилы без заправки – 4,6 килограмма.
• Максимальная длина шины – 38 сантиметров.
• Показатель вибрации на рукоятке (передней/задней) – 4,9/7,7 м/кв. с.
• Мощность мотора – 2,2 лошадиные силы.
• Объем силового агрегата – 36,3 куб. см.

Также «Хускварна-137» оснащена системой нагнетания воздуха «Эйр Инжекшин» и имеет улучшенный блок зажигания.

Руководство по использованию

Каждый комплект содержит паспорт и руководство по эксплуатации. Придерживаясь указанных рекомендаций, вы значительно продлите срок службы инструмента и сэкономите на ремонте и покупке запасных частей. Пила «Хускварна-137», инструкция для которой содержит ряд стандартных требований, не является исключением. Производители внесли в руководство следующие положения:

1. Указания по безопасной эксплуатации, в том числе подготовку рабочего места, самого устройства и работника.
2. Во всех деталях с графическими снимками представлена последовательность сборки, заправки, подготовки и разборки бензопилы.
3. Приведены подробные описания по регулировке отдельных частей приспособления.
4. Указаны рекомендованные сроки для профилактического и технического обслуживания.

Особое внимание следует обратить на то, что «Хускварна-137», запчасти на которую можно купить в соответствующем магазине, должна эксплуатироваться с цепью, рекомендованной производителем.

Меры безопасности

Рассматриваемая бензопила, как и другие модификации этого бренда, оснащены инерционным автоматическим тормозом цепи. Еще одним отличительным признаком инструмента является рабочая цепь с крупным профилем. Поскольку «Хускварна-137» относится к категории режущих высокоскоростных агрегатов, необходимо соблюдать правила безопасности. Некоторые из них представлены ниже:

• При транспортировке необходимо деактивировать провод свечи, дабы избежать случайного контакта и включения устройства.
• Работая с инструментом, обязательно следует надевать спецодежду и средства защиты.
• В рабочей зоне не должно быть других людей.
• Крышки емкостей для масла и топлива должны быть плотно закрыты.
• Перед заправкой необходимо дать пиле застыть.
• Нельзя курить возле нее, разводить огонь.
• Не допускается пилить краешком инструмента.

Кроме того, выбирая пилу «Хускварна-137», запчасти в последующей ее эксплуатации следует использовать только от производителя.

Настройка карбюратора

Данный узел корректируется изначально производителем. Однако после ремонта или при неправильной эксплуатации его настройки могут сбиваться, что приводит к перебоям в работе. В инструкции описана такая операция, как регулировка карбюратора. «Хускварна-137» — бензопила, в которой для этого потребуется пройти несколько этапов:

1. Подготовка. На этой стадии необходимо прогреть двигатель и выключить агрегат на 10-15 минут. Затем проверить и промыть фильтрующий элемент. Контрольные винты высоких и низких оборотов переводятся до максимального сопротивления, поворотом по часовой стрелке. После упора винты прокручиваются в обратную сторону на полтора оборота.
2. На основном этапе мотор включается на средних оборотах и прогревается 7-10 минут. Винт холостого хода проворачивается по часовой стрелке. Отпустить его следует, когда двигатель начнет стабильно функционировать. Цепь в этот момент должна оставаться неподвижной. Затем необходимо проверить пилу на максимальных оборотах. Если при активации акселератора инструмент слабо набирает оборотистость, следует подкорректировать винт L, поворачивая его против часовой стрелки.
3. Завершающая стадия такой операции, как регулировка карбюратора: «Хускварна-137» проверяется на холостом ходу.

Отзывы пользователей

Рассматриваемый агрегат пользуется большим спросом благодаря усовершенствованной конструкции, высокой производительности и простоте в обслуживании. Любительская бензопила «Хускварна-137» имеет эргономичное дизайнерское оформление, максимально практичный и безопасный функционал, широкопрофильную цепь, которая способна с легкостью пилить твердые породы дерева и грязную древесину.

Производители позаботились не только о практичной части устройства, но и большое внимание уделили вопросам безопасности. При надлежащем уходе и соблюдении рекомендаций, указанных в инструкции по эксплуатации, этот инструмент прослужит верой и правдой много лет.

Компактная и универсальная бензопила Хускварна 137 (Husqvarna)

Малогабаритная бензопила Хускварна 137 относится к категории любительского оборудования. Изделие легкое, удобное и компактное. Оно популярно не только в домашних хозяйствах, но и у профессиональных лесорубов. Востребован агрегат у строителей, спасателей и лесников, так как им удобно проводить работу в труднодоступных местах и в стесненных условиях.

Сфера применения

В промышленности, строительстве и частном хозяйстве часто возникает потребность в быстрой и качественной резке древесины. Не всегда есть возможность сделать это ручным или электрическим инструментом. Универсальное автономное приспособление — бензопила Husqvarna 137, работающая на двигателе внутреннего сгорания.

Изделие используется в таких целях:

• валка деревьев, их поросли и кустов;
• очистка стволов от веток;
• заготовка дров;
• резка бруса, досок и бревен на заготовки;
• выбор пазов в пиломатериалах;
• подгонка деревянных изделий под заданные размеры;
• резьба по дереву, изготовление поделок и скульптур;
• прочистка завалов в лесу;
• демонтаж строений из древесины.

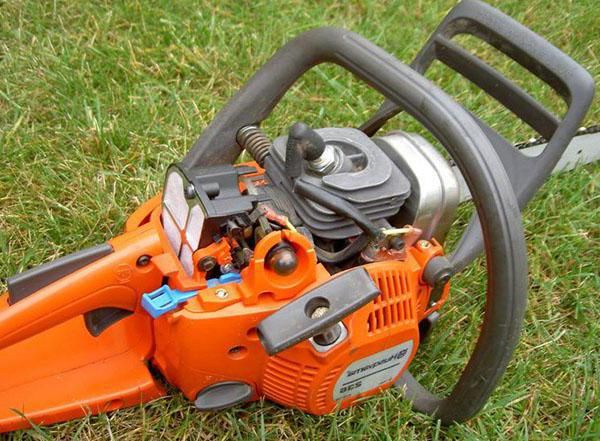

Устройство

Изделие имеет классическую конструкцию для продукции своего класса. Производители воплотили в нем простоту и достаточность.

Устройство бензопилы Хускварна 137:

• корпус;
• рукоятки для удержания;
• механический стартер;
• двигатель внутреннего сгорания;
• рычаг тормоза цепи;
• бачки для масла и топливной смеси;
• рычаги управления дросселем, подачей газа и воздушной заслонкой;
• кнопка зажигания;
• глушитель;
• шина со звездочками;
• пильная цепь.

Внутри корпуса смонтирована система подачи топлива и сцепление.

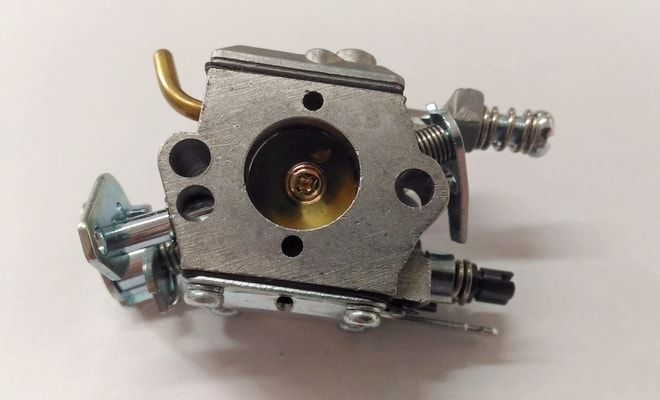

Карбюратор

Агрегат отвечает за подачу в цилиндр смеси топлива и масла. Карбюратор оснащен диафрагмой и специальным игольчатым клапаном. Эти детали регулируют давление в системе. Дозировка подаваемого воздуха проводится двумя заслонками, расположенными на камере диффузора. Одна регулирует объем воздуха во время нажатия на рычаг газа, а вторая — поток во время холодного запуска инструмента. В этот момент заслонка частично закрывается, а обогащенная смесь поступает в двигатель.

После смешивания бензина и масла топливо подается в цилиндр через форсунку с обратным клапаном. Это важная деталь, предотвращающая попадание выхлопных газов в диффузор.

Цепь для бензопилы Husqvarna 137 отличается:

• высокой прочностью;
• твердостью;
• низкой вибрацией;
• износостойкостью.

Бурильные звенья оснащены фасками, обеспечивающими качественную резку древесины твердых пород.

Характеристика пильной цепи:

• толщина звена — 1,3 мм;
• шаг цепи — 3/8 дюйма;
• длина шины — 40 см;
• количество звеньев — 56.

В изделии реализована технология «долото с фаской». Натяжение выставляется отверткой путем поворота регулировочного винта. Заточка осуществляется круглым надфилем диаметром 4 мм. Альтернативой является использование точильного станка или услуги специалистов из сервисного центра.

Технические характеристики

Параметры бензопилы выгодно отличаются от показателей аналогичных изделий легкого класса.

Технические характеристики инструмента:

• тип — бензиновая, карбюраторная;
• мощность двигателя — 1.64 кВт (2,2 л.с.);
• объем топливного бака — 0,41 л;
• объем масляного бака — 0,20 л;
• объем двигателя — 36,3 см³;
• количество звеньев в цепи — 55;
• габариты — 250x420x260 мм;
• уровень шума на полных оборотах — 107 дБ;
• вес без заправки — 4,9 кг;
• длина шины — 40 см;

В комплекте к мотопиле приобретаются запасные свечи зажигания и фирменное масло для смазки цепи.

Достоинства и недостатки

Бензопила Husqvarna 137, как и любое изделие, имеет плюсы и минусы.

Достоинства у инструмента следующие:

• высокое качество изготовления и подгонки частей между собой;
• использование износостойких материалов, длительный срок эксплуатации;
• удобная конструкция, обеспечивающая баланс при работе;
• легкий вес изделия, использование прочного полимерного пластика;
• безопасность, обеспеченная несколькими предохранительными устройствами;
• высокая производительность;
• доступная стоимость инструмента и расходных материалов.

Недостатков у изделия практически нет. Необходимо пользоваться качественными горюче-смазочными материалами, соблюдать пропорции приготовления топливной смеси. Если этого не делать, то инструмент выходит из строя.

Особенности ремонта

Некоторые неисправности бензопилы Хускварна 137 можно устранить собственными силами. В сервисный центр обращаются только в тех случаях, когда детали получают механические повреждения или истираются до критического состояния.

Чтобы провести мелкий ремонт или заменить износившиеся детали, воспользуйтесь ремонтными приспособлениями, которые идут в комплекте к изделию.

Работы осуществляются согласно таблице возможных поломок, возникающих в процессе эксплуатации.

Так, если пила не заводится, причину нужно искать в системе подачи топлива. Когда инструмент глохнет в процессе работы, то ремонт бензопилы Хускварна 137 может ограничиться очисткой глушителя от нагара.

Как отрегулировать карбюратор

Первичная регулировка карбюратора производится на предприятии-изготовителе под стандартные параметры топлива из расчета на эксплуатацию в летних условиях. Изменение настроек происходит от вибрации в процессе пиления древесины или из-за применения некачественной топливной смеси. Настройка карбюратора бензопилы выполняется в тех случаях, когда двигатель работает нестабильно, не заводится или глохнет при нагрузке.

Чтобы произвести ремонт карбюратора своими руками, нужно иметь такие инструменты:

• отвертка;
• гаечный ключ;
• тонкая проволока.

Восстановление работоспособности изделия проводится следующими способами:

1. Прочистка засорившихся каналов проволокой.
2. Настройка натяжения троса привода заслонки подачи газа.
3. Снятие неисправной мембраны и установка новой детали.
4. Уплотнение соединений.
5. Замена прокладки.

После устранения неисправности выполняется точная настройка прибора путем вращения болтов L (обороты коленвала), Т (холостой ход) и Н (объем подачи топлива).

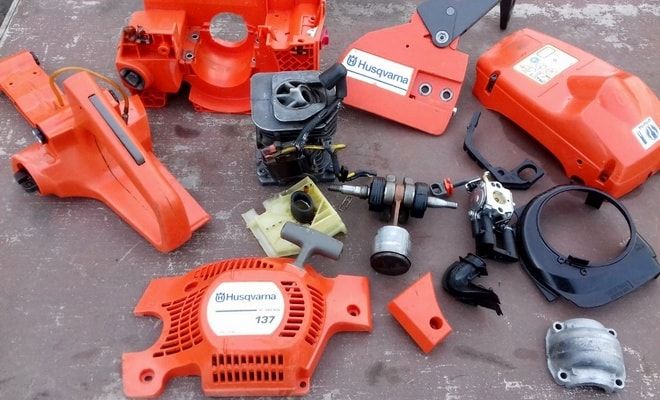

Как разобрать и собрать бензопилу

Разборка изделия проводится при:

• сезонном обслуживании;
• ремонте;
• плановой замене износившихся частей и механизмов.

Разбирают изделие в такой последовательности:

1. Снять рукоятки.
2. Ослабить болты корпуса, удалить с него крышки.
3. Демонтировать шину, снять звездочку бензопилы.
4. Отсоединить стартер.
5. Открутить маховик.
6. Снять сцепление и привод маслонасоса.
7. Отсоединить глушитель карбюратор и катушку зажигания.
8. Разобрать двигатель.

Сборка агрегата производится в обратной последовательности.

Отзывы владельцев и цены

Алексей, 41 год, Ухта

Разобрался в особенностях бензопилы быстро, помогла инструкция. Инструмент качественный — легкий и удобный, режет древесину любой плотности. Пользуюсь 3 года — ни одной поломки, только замена расходных материалов. Найти их нетрудно, есть в каждом магазине.

Владимир, 55 лет, Псков

Отличная техника для личного пользования. Недорогая, простая и удобная. Заслуживает внимания высокая производительность бензопилы — режет быстро, легко проходит сучки. Чтобы не возникали проблемы, нужно заправлять качественным бензином и маслом.

Николай, 33 года, Хабаровск

Незаменимая вещь для дачи. Использую для строительства, заготовки дров и окультуривания деревьев. Пила легкая, надежная, одинаково хорошо работает зимой и летом. Нравится качество сборки, эргономика и безотказность. С обслуживанием проблем не возникает — детали недорогие.
