Гусеницы из покрышек своими руками для мотоблока

Как сделать гусеницу своими руками: способы и пошаговый мастер-класс как и из чего изготовить гусеницу (115 фото + видео)

Вездеходы – это универсальное средство передвижения, которое сможет доставить вас в нужное место при катастрофически плохих погодных условиях.

Наиболее часто вездеходы используются в северной и восточной части нашей большой страны, где преобладают морозы, сильные дожди и местность по которой не может проехать обычный автомобиль.

Следует отметить, что вездеходы передвигаются при помощи колёс и гусениц. Последнее как раз любит часто ломаться и доставлять своим хозяевам кучу проблем по ремонту или полной замене этого комплектующего.

Как уже можно было догадаться речь пойдёт о том, как сделать гусеницы для вездехода своими руками.

Краткое содержимое обзора:

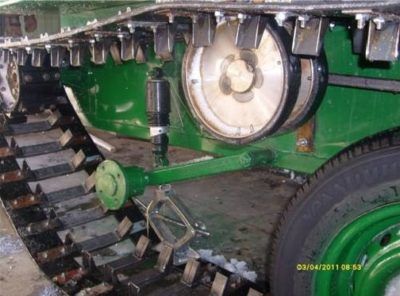

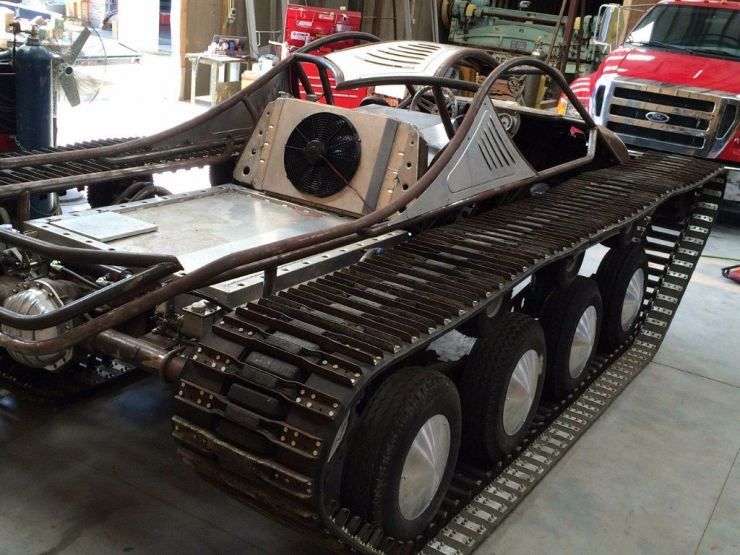

Гусеницы для вездехода

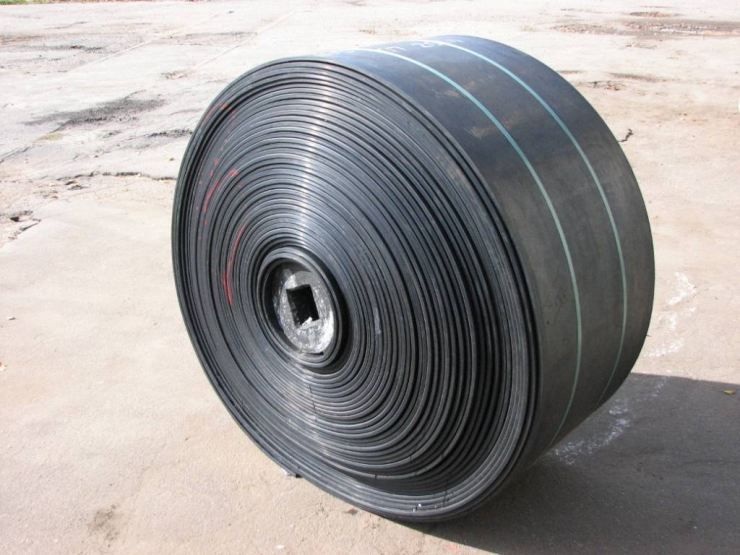

Как правило, гусеницы для самодельных вездеходов делают из высокопрочной транспортёрной ленты, которая хорошо поддаётся разного рода деформациям во время езды. Она не требует за собой особого ухода, все что вам нужно, это время от времени очищать её от грязи.

В ленте имеются профтрубы с характерным сечением, именно с их помощью вездеход может преодолевать расстояния в самую неблагоприятную погоду.

Итак, давайте теперь подробнее поговорим о создании гусениц. Для работы вам понадобятся следующие материалы:

• Болты и гайки различных форм и размеров.
• Профтруба с сечением.
• Массивная арматура.
• Транспортерная лента.

Также в вашем арсенале должны быть такие инструменты:

• Мощная дрель.
• Сварочный аппарат.
• Большой молоток.
• Универсальный набор гаечных ключей.
• Станок опрессовывающий траки.

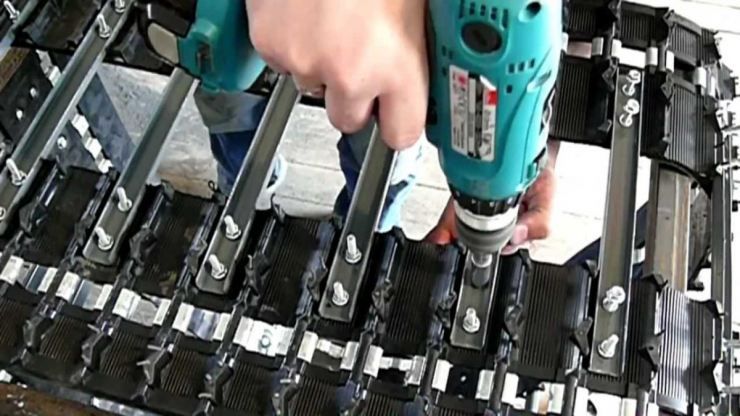

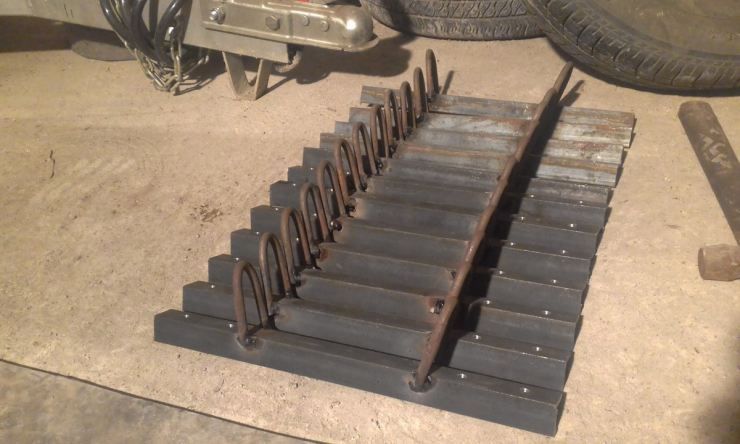

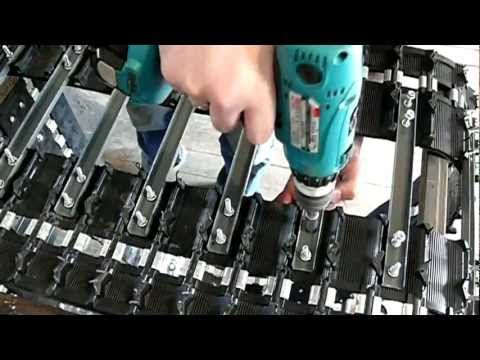

Исходя из размеров гусеницы, нужно подготовить соответствующие болты и гайки. Далее возьмите арматуру и начните придавать ей округлую форму с помощью опрессовывающего станка. Затем сварочным аппаратом необходимо наваривать вверху арматуры букву V.

Для более детального понимания действий советуем посмотреть видео, как сделать гусеницы своими руками.

После проделанный работы у вас получится самодельный трак, который нужно прикрепить к другому траку и т. д. Результатом работы будет надёжная гусеница для вездехода.

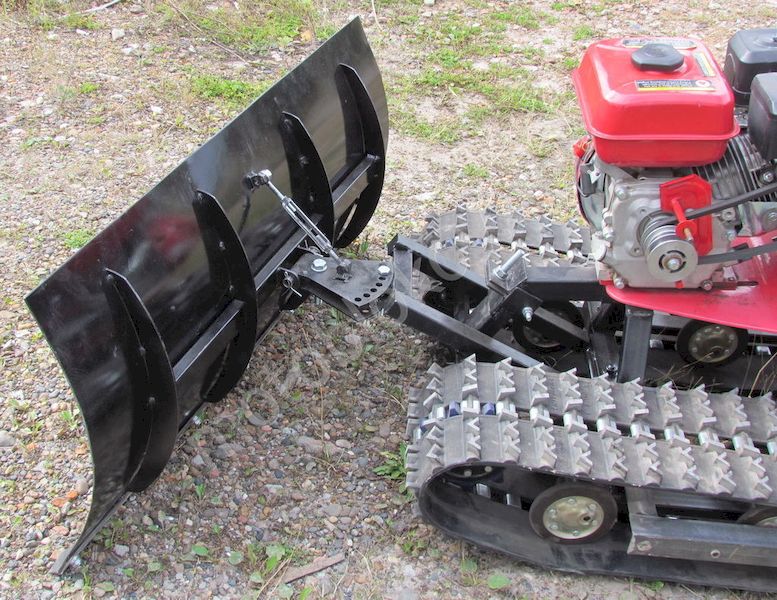

Гусеницы для мотоблока своими руками

Дата публикации: 21.11.15

Из чего можно изготовить гусеницы

В наши дни многие люди пытаются своими руками разработать и изготовить импровизированные вездеходы, но очень проблематично сделать гусеницу для мотоблока, так как она должна быть легкой и прочной одновременно. Ниже мы приведем несколько способов осуществления этой идеи.

Для изготовки гусеничного модуля для мотоблока можно использовать подручные средства. Самый простой способ – сделать самодельные гусеницы с помощью втулково-роликовой цепи и транспортной ленты.

Для того, чтобы изготовить гусеницу своими руками из этих материалов, вам не понадобятся специальные инструменты или станки. В целях продления срока службы самодельные гусеницы из транспортной ленты и цепи можно прошить с края леской. При прошивке соблюдайте шаг в 1-2 см.

Соединить ленту в кольцо можно различными способами:

• вы можете использовать шарнир, который будет схож с рояльной петлёй;
• можно сшить края ленты, однако этот способ будет ненадежным.

Совет: Толщину будущей гусеницы подбирайте в зависимости от мощности вашего мотоблока.

Для высокомощных агрегатов можно использовать ленту толщиной 7-15 мм. Ее также используют для сельскохозяйственной техники. Однако помните, что ставить такую ленту нужно аккуратно, так как её вес достаточно большой.

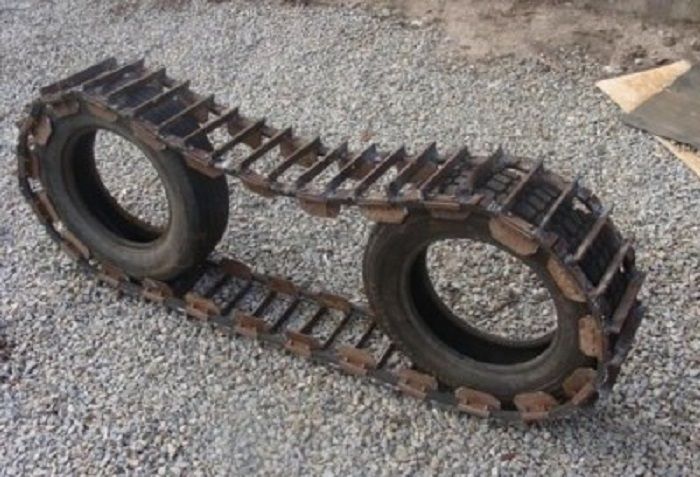

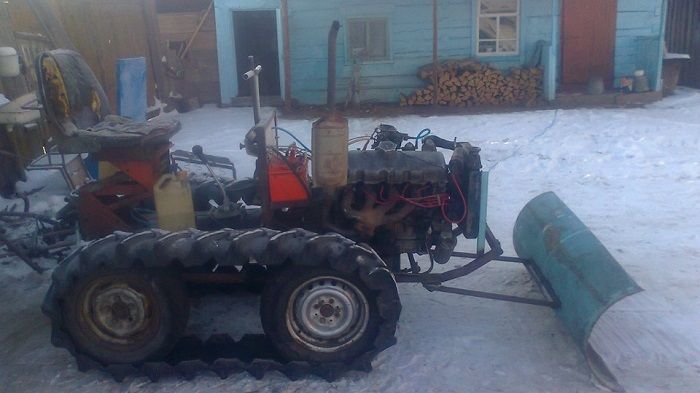

Гусеницы из шин

Следующий способ изготовки подобного узла передвижения своими руками – с помощью старых автомобильных протекторов машины либо трактора. Такая гусеничная приставка к мотоблоку достаточно практична и проста в изготовлении. Ещё к преимуществам данного способа можно отнести отсутствие необходимости изготовления специальных грунтозацепов.

Для начала вам необходимо вырезать своими руками из старой шины дорожку с протектором и тщательно отделить её боковые поверхности. Отрезать боковую поверхность достаточно проблематично. Вручную это можно произвести с помощью хорошо заточенного ножа.

Однако, в таком случае, процесс может затянуться, и вряд ли вы отрежете боковую часть качественно и аккуратно. На помощь может придти обыкновенный электролобзик. Лучше всего использовать пилку с мелкими зубьями. Для того, чтобы уменьшить трение полотна электролобзика, периодически смачивайте его водой либо специальным мыльным раствором.

После того как вы сняли борта, при необходимости уберите лишние слои с изнаночной стороны вашей заготовки. Это необходимо сделать, если получившаяся дорожка слишком твёрдая.

Совет: Если вы заметили, что рисунок протектора не подходит – лучше заново нарежьте новые грунтозацепы.

Получившаяся гусеница отлично подойдет для вашего мотоблока, так как она уже изначально будет иметь замкнутый контур, следовательно, её надёжность будет выше. Среди минусов узла передвижения из шин можно отметить ограниченную ширину. Хотя этого недостатка можно избежать, если вы используете сдвоенный или строенный протектор.

Вездеход из ремней и цепей

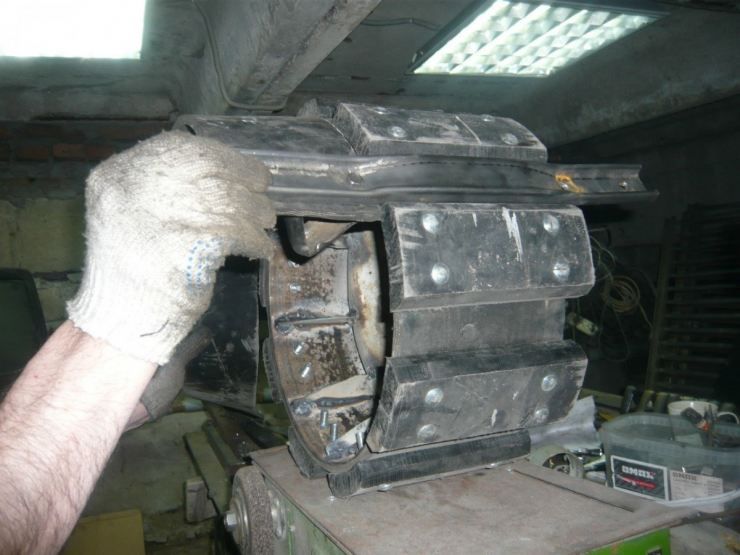

Ещё одним простым способ считается изготовление гусеницы из ремней своими руками. Данный способ отличается своей простотой и удобством. Для изготовления гусениц для мотоблока из ремней используйте те, у которых клиновидный профиль. Соединять их воедино нужно с помощью грунтозацепов, которые прикреплены к ремням винтами либо заклёпками.

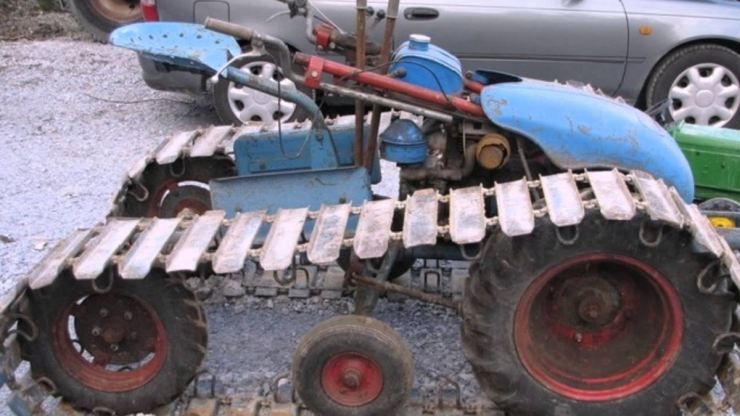

Более надежной будет гусеница, сконструированная из старых, ненужных одинаковых цепей. Они наверняка будут валяться у вас или у соседей в сарае. На одну такую ленту понадобятся две цепи:

• берут изделия необходимого размера;
• разжимают последние звенья и сворачивают цепи в кольца;
• края зажимают и заваривают.

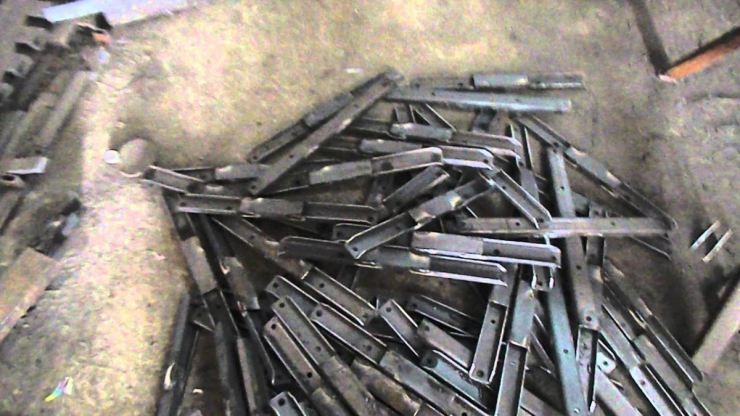

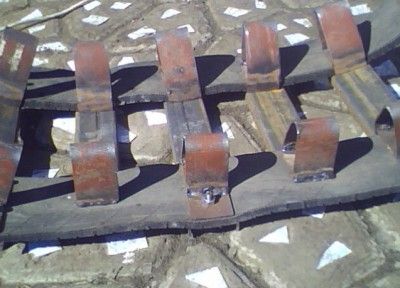

Скрепляют кольца-цепи самодельными грунтозацепами, выполненными из толстых стальных (железных), заранее просверленных пластин. Их накладывают на одноименные звенья цепи с двух сторон и зажимают болтами и гайками.

Желательно, чтобы пластины обращенные к земле были толстые, чтобы головка болта была утоплена в ней полностью

Делаем самодельные гусеницы на мотоблок: фото, видео, рекомендации

Многие люди занимающиеся изготовлением самодельной техники, разрабатывают также и вездеходы на гусеничном ходу и самодельные гусеницы на мотоблок. При воплощении этой задумки в жизнь, люди применяют самые разные решения. Но изготовление гусениц остается большой проблемой для любителей такого вида транспорта.

Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Как сделать самодельные гусеницы на мотоблок

Здесь рассмотрим несколько способов изготовления гусениц своими руками, с хорошими эксплуатационными характеристиками.

Самый простой вариант самодельных гусениц

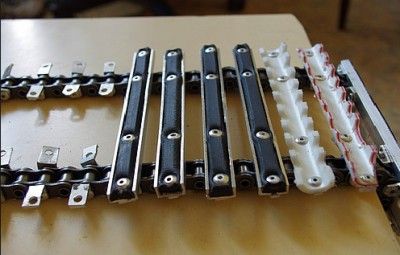

Для легких вездеходов и снегоходов можно гусеницы делается из транспортерной ленты и втулочно-роликовой цепи. Чтобы изготовить такую гусеницы, не обязательно владеть специальным инструментом, все можно сделать «на коленке».

Чтобы продлить срок службы ленты, необходимо прошить ее по краям леской, с соблюдением шага в 1 сантиметр, что защитит от разлохмачивания ленту. Чтобы соединить в кольцо ленту, можно сшить ленту с торцов, или использовать шарнир.

Выбирая толщину ленты следует исходит из мощности двигателя. Если использовать двигатели от отечественных мотоциклов, достаточно взять ленту толщиной 8-10 мм, используемую на транспортерах в сельском хозяйстве.

У такой гусеницы для снегохода, сделанной своими руками, имеется хороший ресурс, и легко ремонтируется, если необходимо.

Самодельная гусеница для мотобуксировщика

Среди самодельщиков очень распространено изготовление гусениц, используя автомобильные покрышки. Для этого выбираются покрышки, у которых подходящий рисунок протектора, от грузовых автомобилей.

Чтобы изготовить такую гусеницу, нужно вырезать борта из покрышки, и оставить беговую дорожку. Это довольно трудоемкая работа, требующая хорошего терпения, ведь используемым инструментом является заточенный сапожный нож.

Чтобы работа шла легче, время от времени лезвие ножа можно смачивать в мыльном растворе, для более быстрого разрезания резины. Один из вариантов — это применить самодельное приспособление для резки, или использовать электролобзик с пилкой с мелким зубом.

После отрезания бортов, если дорожка получилась слишком твердая, можно снять лишние слои резины внутри получившегося кольца. Если рисунок протектора не подходит для условий использования, тогда нарезают новую структуру грунтозацепов.

Несомненное преимущество самодельной гусеницы из покрышки перед гусеницей из транспортной ленты, в изначально замкнутом контуре, а значит и надежности. Минус этой гусеницы в ограниченной ширине заготовки, что можно исправить использовав сдвоенный по ширине вариант.

Гусеницы из ремней

Этот вариант изготовления гусеницы привлекателен своей относительной простотой.
Для этого нужно ремни с клиновидными профилями соединить в одно целое винтами или заклепками, используя для этого грунтозацепы прикрепленные к ремням.

Чтобы в таком гусеничном полотне получились отверстия под ведущую звездочку, нужно сделать промежутки между ремнями.
Можно найти много способов изготовления гусениц своими руками — главное иметь терпение, желание и усидчивость — тогда все получится.
