Геотекстиль под фундамент какой выбрать



Какой геотекстиль лучше для фундамента

Геотекстиль для фундамента сегодня используется настолько активно, что может сложиться впечатление, что он нужен везде и всегда, и практика, обходиться без слоя такого гидроизоляционного слоя, устарела. Что касается дорожного строительства, то целесообразность его использования не вызывает сомнений. В жилищном строительстве применение геотекстиля часто подвергается критике, как необоснованная трата средств.

Недостатки грунта

Геотекстиль действительно нет нужды укладывать только под скальные грунты. Негативные особенности других видов грунта геотекстиль при правильном применении успешно сглаживает:

  1. Песчаный – малая пучинистость, высокая несущая способность, минус – высокая проницаемость для грунтовых вод.
  2. Глинистый – нуждается в усилении, слишком подвижен.
  3. Торфяной – необходимо не просто усиление, а полное воссоздание устойчивой опоры, потому что сам по себе такой грунт для строительства малопригоден.

Свойства геотекстиля и его необходимость при строительстве фундаментов

Бывает тканым (геоткань) и нетканым (иглопробивной, гидропробивной, термоскрепленный). Может состоять из безразмерных нитей (мононить), либо обрезков (штапель, но этот вид не используется в строительстве). Нити изготавливаются из: полиэстера, полипропилена, полиэфира. Все они имеют следующие свойства:

  1. Не гниют, не подвержены грибкам, плесени.
  2. Долговечны, срок службы различные производители указывают от 25 до 50 лет.
  3. Не меняют своих качеств в обширном диапазоне температур: от -60 до +100ºС
  4. Пропускают, но не впитывают воду.
  5. Стойкие к химической агрессии.
  6. Не повреждаются грызунами, не дают прорастать корням растений.
  7. Экологически безопасны.

Геотекстиль имеет одинаковые физические свойства во всех направлениях. Чаще используется полипропиленовая мононить, чуть реже — бесконечная нить из полиэфира.

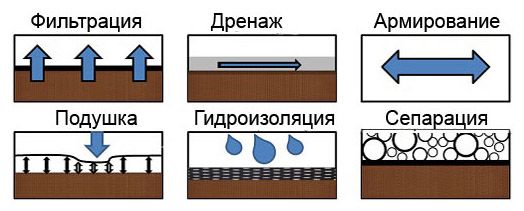

Для чего необходим этот материал? Есть три варианта: подложка фундамента, защитный слой для фундамента и для дренажной системы.

Для чего нужен геотекстиль под фундамент

Чтобы наглядно понять, в чем заключаются преимущества данного материала, целесообразно рассмотреть направления выполняемых функций. Геотекстиль под фундамент (в качестве подложки) выполняет ряд задач.

Гидроизоляция

Препятствует попаданию влаги к основанию строения, либо фильтрует воды, предотвращает заиливание, препятствует попаданию мелких частиц в заполнитель дренажной системы, способствует ее эффективной работе и долговечности. В этом случае геотекстилем оборачивают дренажную трубу и заполнитель.

Армирование» грунта

При правильно выбранной плотности материал усиливает его прочность, способствуя повышению несущей способности грунта. Например, если есть риск вспучивания грунта под мелкозаглубленным фундаментом, 40-80 см. почвы снимают и заменяют щебнем или песком. Под слой нерудного материала укладывают геотекстиль – это самый доступный и простой способ усилить грунт и избежать перемешивания, образования пустот и провалов. В зимнее время геотекстиль защищает от морозных пучений грунта.

Укладка геотекстиля на глинистый грунт под каркасный одноэтажный дом 8*10 (30 тонн)

Усиление защиты и прочности бетонных фундаментов

Геотекстиль защищает бетонные поверхности от промерзания и разрушающего воздействия влаги. Используется тонкий материал, с плотность 100-150 г/м 2 .

Если дополнить геомембраной

Зачем нужна геомембрана? Геомембрана, в отличие от геотекстиля, образует полностью герметичное полотно. Она также находит применение в обустройстве фундаментов, особенно если он расположен на слабом, чрезмерно подвижном грунте. Кроме того, это экономичный способ гидроизоляции фундамента (по сравнению с обмазочно-рулонным способом).

Послойно схема работы с рулонными изолирующими материалами может выглядеть следующим образом:

  1. Плотный геотекстиль (600 /м 2 ) укладывается в основание в качестве подкладки. Основная его функция в этом случае – защита геомембраны и сглаживание неровностей бетонной поверхности.
  2. Гидроизоляция из геомембраны — от 2 мм.
  3. Снова слой геотекстиля той же плотности для защиты.
  4. Сверху бетонный слой толщиной свыше 6 см.

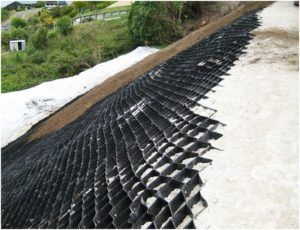

Стабилизация грунта при помощи георешетки

Для получения хороших прочностных характеристик фундамента используются георешетки или геосетки – трехмерные ячеистые, похожие на соты, полотна из полимеров. Их применяют для укрепления грунта на склоне. Заполняя «соты» наполнителем, можно армировать даже сложную глинистую почву.

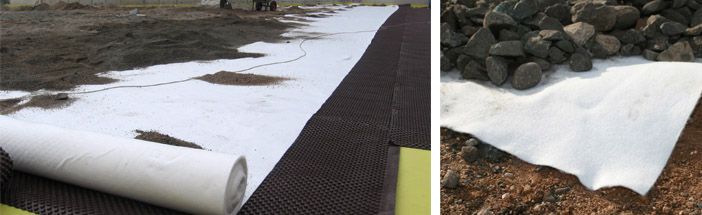

Укладка геотекстиля

Правильная укладка геотекстиля для фундамента осуществляется в несколько несложных шагов:

  1. Подготавливается грунт: удаляется весь мусор, поверхность выравнивается и уплотняется.
  2. Рулоны с геотекстилем распределяют, натягивая так, чтобы не было складок. Полосы укладывают не стык в стык, а внахлест – не меньше 15 см, а на подвижных грунтах – 30 см. Если стыки будут соединяться термически, то достаточно 10 см нахлеста.
  3. Стыки свариваются, либо скрепляются скобами (металлическими или пластиковыми). Соединение прошивкой дает высокую прочность, но и требует большого расхода геотекстильного материала, так как ширина нахлеста может достигать 50 см.
  4. Когда полотно уложено оно засыпается щебнем, песком, грунтом. Распределяют гусеничным трактором.
  5. Тщательно уплотнить. Метод уплотнения зависит от материала засыпки, например, щебень трамбуется катками на пневматических шинах. Пока поверхность не уплотнена, пересекать ее на транспорте запрещено.

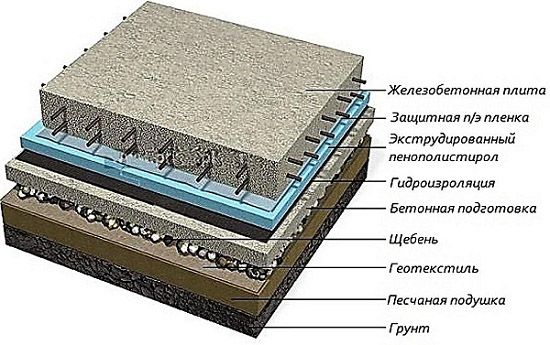

Применение геотекстиля под УШП (утепленной шведской плитой)

Для усиления грунта площадь геотекстиля должна превышать площадь будущего строения на длину не меньше 1 м от каждой стены.

Выбор геотекстиля

Какой нужен геотекстиль? Тип материала подбирается исходя из задач, которые он должен решить. Основной технический параметр – плотность. Какая плотность геотекстиля необходима для выполнения конкретных задач?

  1. Термофиксированный, плотность 200 г/м2 – защита фундамента, дренажный фильтр.
  2. Термофиксированный или тканый, плотность 350-600 г/м2 – для усиления грунта. Более точные цифры плотности можно сказать, только зная особенности строения и параметры грунта.

Какой геотекстиль универсален? Для защиты фундамента жилого дома достаточно термоскрепленного геотекстиля плотностью 200 г/м2. Нельзя однозначно сказать, что такое полотно лучше иглопробивного, но оно обладает большим запасом прочности, поэтому параметры аналогичного иглопробивного будут выше — следует подбирать материал с плотностью от 350 до 600 г/м 2 .

Геотекстиль зарубежного производства: Terram (Англия), Typar (США), Polyfelt (Австрия), Fibertex (Чехия).

Продукция этих производителей при тех же технических параметрах обойдется в 1,5-2 раза дороже.

Отечественные марки геотекстиля

Конкретные отечественные марки:

  1. Лавсан Гео – материалы различной плотности (от 100 до 600 г/м) из полиэфирных волокон.
  2. Авантекс – линейка различных нетканых материалов. Среди плюсов декларируется экономичность (ширина рулонов сделана сразу с запасом для перехлеста)

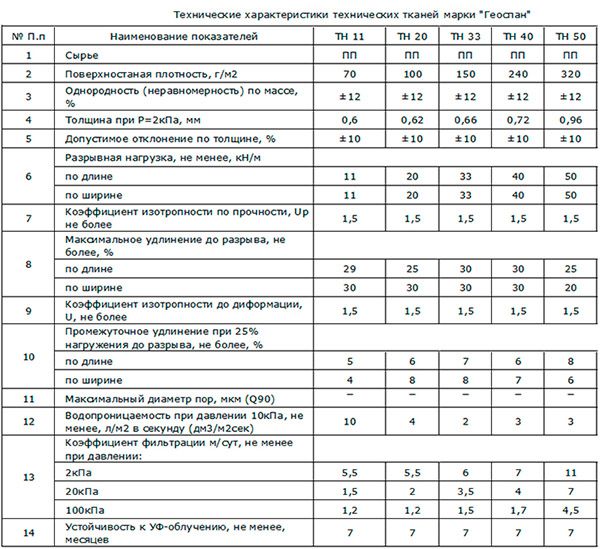

  3. Геоспан – термоскрепленный, пропиленовый, тканый, изготавливается из первичного сырья. Востребован и известен, относится примерно к тому же разряду, что и Канвалан.
  4. Стабитекс – полиамид 100 %, устойчив к растягиванию, применяется для укрепления грунта с тенденцией к неначительным деформациям. Дешевле аналогов.
  5. Канвалан – довольно популярная марка производителя «Сибур». Полотно нетканое, из полипропилена, термоскрепленное (что уже придает повышенные прочностные характеристики). Зарекомендовало себя среди строителей трубопроводов, ж/д и автодорог, при строительстве крупных жилых и нежилых объектов.

Термоскрепленный геотекстиль в рулоне

Дорнит – это общее название материала, ставшее нарицательным, как слово «ксерокс». Произошло от названия учреждения, разработавшего новый материал – ДорНИИ. Однако торговая марка «Дорнит» зарегистрирована за фирмой Пластэкс, и выпускаемый ею под этим именем материал представляет собой иглопробивное полотно (мононить) из полиэфира. Плотность этого материала 300г/м 2 , для строительства фундаментов он малопригоден, зато активно используется при обустройстве газонов, строительстве дорог, бассейнов, крыш, трубопроводов, для изготовления фильтров. В то же время в отечественных магазинах можно встретить геотекстиль, именуемый дорнитом, с различными свойствами и плотностью, изготовленный, например, из бесконечных нитей полипропилена.

Последовательность создания монолитного фундамента с использованием геотекстиля на видео ниже:

При правильном подборе геотекстиль не будет материалом, который просто закопают в землю. Это простой, экономичный по времени способ улучшить качества грунта и усилить фундамент, придать ему дополнительную прочность и долговечность.

Какой геотекстиль нужен для фундамента?

В процессе сооружения фундамента часто возникает ситуация, когда необходимо укрепить грунт. Выполняется это несколькими способами, самый простой из которых – использование геотекстиля.

Геотекстиль – это особый тип материала, применяющегося при строительстве зданий и обустройстве дорожных покрытий, для укрепления склонов и откосов. Изготавливают его на основании волокон из полипропилена и полиэфира, при этом применяют методы гидроскрепления или иглопробивания. А каландирование с термофиксацией способствует увеличению прочности и водонепроницаемости полотна.

Геотекстиль для фундамента обладает такими свойствами, как:

1. влагостойкость и устойчивость к агрессивным химическим веществам;

2. не подвержен плесени, грибкам, его не повредят грызуны и насекомые;

3. высокопрочный к механическим повреждениям (проколам, растягиванию или разрыву), в результате чего его не пробивают корни растений;

4. не впитывает влагу, поэтому при высокой влажности рулоны сохраняют первоначальный вес.

Современный строительный рынок представлен огромным ассортиментом геотекстильных материалов для фундамента, характеризующихся такими показателями, как коэффициент фильтрации, ширина и толщина полотна, поверхностная плотность, нагрузка на разрыв.

Геополотно подразделяется на тканое и нетканое, из которых последнее используется в строительстве. Толщина не является важной характеристикой, поскольку напрямую связана с плотностью. Она варьируется в следующих диапазонах: 0,8-1,8 до 2,4-3,8 мм.

Определяясь с тем, какой геотекстиль нужен для фундамента, обращают внимание на главную характеристику – поверхностную плотность. Измеряется она в г/м2 и имеет показатели от 80 до 1000 в иглопробивном геополотне и от 100 до 600 – в термоскрепленном, при этом, чем больше цифровое значение, тем выше прочность материала.

Главные функции

Преимущества применения геотекстиля для фундаментов очевидны: он исполняет единовременно функции армирования и дренажа, предельно важные для укрепления и защиты основания дома.

Славится хорошими армирующими свойствами и поэтому его используют на начальном этапе возведения зданий – формировании и упрочнении основы под фундамент. Этот материал незаменим при строительстве домов на слабых грунтах и в случаях, когда необходимо перераспределение нагрузки в основании насыпи. Если правильно уложить геотекстиль под песчаную подушку фундамента, то он предупредит перемешивание песка с землей (заиливание), другими словами – будет выполнять разделительную функцию.

Фундамент любого здания, даже малозаглубленного, подвергается влиянию грунтовых вод, что негативно влияет на прочность данной конструкции. Она постепенно разрушается и может спровоцировать завал всего строения. Применение геотекстиля для сооружения оснований позволяет просто и быстро установить дренажную систему, которая избавит от образования верховодки и отведет воду от постройки. Укладка такого полотна – это не единственное мероприятие, направленное на защиту от пагубного воздействия грунтовых вод, но именно оно наиболее эффективное.

Решая вопрос, как выбрать геотекстиль для фундамента, в первую очередь определяются с видом материала, из которого он изготовлен. Если это иглопробивной, то его плотность должна варьировать в пределах от 350 до 600 г/м2, в зависимости от массы строения и параметров грунта.

В термоскрепленном геотекстиле волокна подвергаются термообработке и спаиванию, в результате улучшаются такие показатели, как модуль деформации и удлинение на разрыв. Подобное полотно прочнее иглопробивного и имеет более длительный срок службы. Для защиты основания фундамента, возводимого под жилой дом, достаточно купить термофиксированный геотекстиль с плотностью 200 г/м2.



Поскольку при выборе важным параметром является величина давления, правильно подобрать вид и плотность материала поможет консультация со специалистом.

Самостоятельная укладка геополотна

Для того чтобы получить максимальные преимущества от свойств геополотна, необходимо придерживаться технологии его монтажа. Как правильно укладывать геотекстиль для фундамента, можно узнать из пошаговой инструкции.

1. Подготовка основания.

На этом этапе удаляют неровности грунта и заделывают трещины, хорошенько разравнивают слои почвы, формируя дренаж, с тем чтобы уложить геополотно ровно и которое должно укрыть всю поверхность. Если этого добиться трудно, то прибегают к подсыпке песка, тщательно его утрамбовывая.

2. Укладка полотна на подготовленную подушку из земли или песка.

Рулоны раскатывают и выстилают на поверхности, при этом следят за тем, чтоб стыки заходили друг на друга внахлест на 30 см, а когда не удается достичь идеально ровного основания под настил – 40-50 см. Каждый новый слой размещают только на хорошо выровненный предыдущий. В противном случае происходит смещение материала, и как результат, затрудняется скрепление отрезков полотен между собой.

3. Соединение слоев.

После того как геополотно для фундамента уложено, стыки его отрезков заделывают пластиковыми или металлическими скобами при помощи сшивания. Но экономически целесообразней соединять слои сваркой, поскольку в этом случае нахлест может быть не более 10 см. Кроме того, шов получается прочнее. Для этого края полотна нагревают специальной горелкой, сверху накладывают второй отрезок, а шов на короткое время придавливают. Под термическим воздействием материал не теряет своих свойств.

4. Укладка земли или песка.

Следующий этап – это накрытие песком или землей необходимой толщины. Если насыпной слой формируют при помощи спецтехники, то контролируют, чтобы не произошло зацепки полотна за колеса, и оно не сместилось.

Завершающий этап – это выравнивание поверхности и ее утрамбовка с целью надежного закрепления геотекстиля и подготовки к проведению дальнейших строительных работ.

Если на каждом этапе работы выполнялись с учетом инструкций производителя, то фундамент надежно защищен и все строение будет иметь высокое качество.

На российском рынке выбор геотекстиля достаточно большой и представлен марками зарубежных производителей – Terram и Typar, и отечественных – Авантекс, Геоспан, Дорнит, Канвалан, Лавсан Гео, Стабитекс и др.

По качеству наш геотекстиль не уступает зарубежному, а по стоимости имеет преимущества. Наиболее популярными являются следующие марки:

  • Дорнит (ЗАО «ПОШ-Химволокно);
  • Геоспан (компания «Гекса»);
  • Стабитекс («Центр Дорожных Технологий»). Отлично подходит для армирования грунта и дешевле других аналогов.

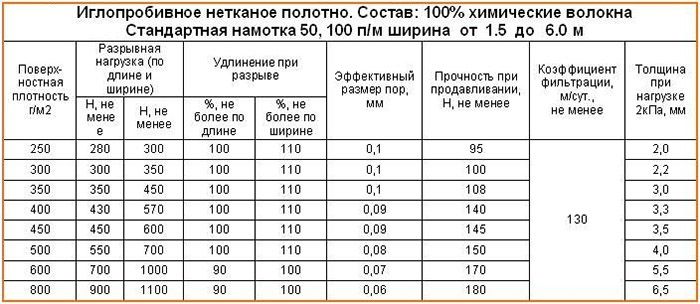

Примерная стоимость на разные виды геополотна в зависимости от прочности и марки указана ниже.

Применение геотекстиля при строительстве фундамента

Геотекстиль представляет собой рулонный стройматериал на основе полимеров, предназначенный для укрепления грунта, обеспечения дренажа и разделения строительных слоев. Его применение защищает основание зданий и продлевает их сроки эксплуатации, максимальный эффект наблюдается при настилании его на глинистые, плывущие или слабые грунты, почвы с высоким содержанием органики. Монтаж не представляет сложности, но требует выполнения ряда правил: важно выбрать марку нужной плотности, разворачивать его на ровной поверхности с нахлестом и фиксацией швов. Укладывать геополотно нужно на этапе земляных работ и подготовке к бетонированию.

Описание материала, назначение и функции

Основу представляют полиэстровые, полиэфирные и пропиленовые волокна и их комбинации. В зависимости от способа изготовления различают тканые и нетканые полотна, последние, в свою очередь, разделяются на иглопробивные и прошедшие термообработку. Термоскрепленный геотекстиль считается самым прочным, при одинаковой плотности с другими марками он прослужит дольше. Все виды объединяет:

  • Способность выдерживать высокие механические нагрузки без разрыва и деформаций. Именно она позволяет геотекстилю защищать основание от корней растений.
  • Хорошая эластичность без потери прочностных свойств.
  • Высокая устойчивость к биологическим угрозам, щелочам, кислотам, и другим активным веществам.
  • Экологическая безопасность, отсутствие в составе токсинов.
  • Влагостойкость, пропускание влаги без накапливания. Благодаря этому свойству геотекстиль советуют укладывать в системах дренажа вокруг или под зданием: они защищают трубы от заиливания, не препятствуя движению воды.

Материал одновременно выполняет несколько функций, его рекомендуют купить при строительстве фундаментов на любых типах грунта за исключением скальных. В частности, его рекомендуют уложить с целью:

1. Армирования грунта. При необходимости усиления несущих способностей слоев почвы и снижения нагрузки на фундамент геотекстиль советуют укладывать по всему дну строительного котлована. При этом площадь настилаемого материала превышает размеры постройки (от 1 м и выше в каждую сторону). С учетом последнего условия крайне важно выбрать вариант не только с нужной плотностью, но и правильно рассчитать его количество, настил впритык задачу армирования не выполняет.

2. Дополнительной защиты от грунтовых вод и обустройства дренажа. Полотно геотекстиля свободно пропускает влагу, задерживая мелкие частицы ила, его настил вокруг щебня с помещенными внутри трубами предохраняет их и увеличивает эффективность водоотвода. Горизонтально развернутое по дну полотно при этом прерывает движение влаги по капиллярам, то есть снижает объем, поступающий к фундаменту. Не следует рассчитывать, что геотекстиль способен заменить полноценную рулонную гидроизоляцию, их функции разные, но защиту песчаных подушек или бетона от прямых потоков грунтовых вод он обеспечивает. Чем выше плотность марки, тем сильнее она будет.

3. Укладки разделительных и фильтрующих слоев. Размещение геотекстиля под песчаную подушку фундамента предотвращает ее размывание и заиливание, защищает ее от провалов в грунте. Также этот материал рекомендуют укладывать между песком и щебнем с целью избегания их смешивания, последнее особенно актуально при проведении трамбовки песка без виброоборудования.

Какой геотекстиль нужен для фундамента: выбор плотности

Основными критериями служат условия эксплуатации и ожидаемые нагрузки, полностью определяемые параметрами грунта и весом конструкции. От них зависят главные характеристики полотна: поверхностная плотность, прочность на разрыв, водопроницаемость, коэффициент фильтрации. Прописанной методики, как выбрать геотекстиль попросту нет, в каждом случае требуется разная марка, уложить первую попавшуюся – неправильный подход.

При невозможности консультирования специалистов отталкиваются от такой характеристики, как поверхностная плотность (г/м2). Нижний рекомендуемый предел для усиления грунта под фундаментом зависит от способа изготовления геотекстиля: он варьируется от 350 до 600 г/м2 у иглопробивного нетканого полотна и составляет не менее 200 у термоскрепленного. При риске подтапливания и высоком УГВ советуют выбрать более плотные виды, при возможном смещении грунтов – уложить полотна, максимально устойчивые к разрыву. При значительном содержании мелких и глинистых частиц применение высокоплотного термоскрепленного материала в системах дренажа, наоборот, нецелесообразно.

Отдельного упоминания заслуживают производители. Качественный геотекстиль для фундамента предлагают как зарубежные, так и отечественные заводы, среди первых выделяют бренды Terram, Typar и Polyfelt. Российская продукция при равных характеристиках стоит дешевле, лучшие отзывы имеют Дорнит, Геоспан, Стабитекс, Лавсан Гео. При расчете количества материала важно учесть величину нахлестов. Геополотно реализуется в рулонах до 6 м шириной, подобрать подходящий вариант достаточно просто.

В процессе монтажа важно придерживаться рекомендаций производителя, стандартная пошаговая инструкция по настилу геотекстиля включает следующие этапы:

  1. Подготовительный: выравнивание грунта, удаление корней деревьев, заполнение крупных трещин и пустот, уплотнение. При необходимости на определенные участки подсыпается и трамбуется немного песка. Чем ровнее будет поверхность, тем лучше.
  2. Разворачивание полотна. Важно правильно укладывать геотекстиль – с нахлестом от 30 см при ровном основании, в пределах 40-50 см – при плохо подготовленной поверхности или риске провалов грунта. На этом этапе избегают смещения материала, новый слой можно уложить на только на хорошо выровненный нижний.
  3. Соединение стыков: прошитие скобами или сваркой. В целях экономии многие строители советуют выбрать второй способ, он допускает снижение величины нахлестов соседних листов до 10 см при хорошей прочности швов. Но при этом процесс усложняется: все края прогревают специальной горелкой, стык придавливают и держат некоторое время. Еще одним вариантом является задействование мешкозашивочной машины.
  4. Укладка следующего слоя: земли в системах дренажа, песка или щебня. При формовке прослойки с помощью спецтехники важно сохранить геотекстиль и стыки целыми и без смещений.

В конце края заворачивают под отмосткой здания или засыпают щебнем или песком. Боковые стенки ленты или плиты геотекстилем не оборачивают, для их гидроизоляции предусматриваются другие стройматериалы. Основное назначение запаса в 1-2 м – обеспечение правильной стыковки фундаментной конструкции с грунтом и гашение нагрузок.

В ряде случаев геотекстиль советуют укладывать в несколько слоев и даже комбинировать материалы, но из-за неизбежного возрастания затрат (минимальная цена за м2 у марок с подходящей плотностью составляет 20 рублей) этот момент лучше уточнить у специалистов. Последнее также относится и к выбираемому способу стыковки и величине нахлеста.
