Газовая котельная в частном доме своими руками

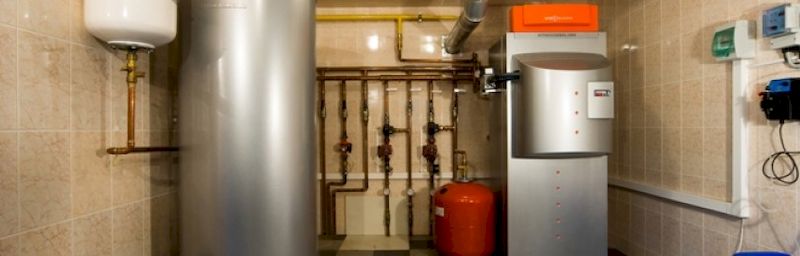

Котельная в частном доме своими руками

При возведении дачного домика или загородного особняка необходимо составлять грамотную планировку каждой комнаты и тщательно продумывать размещение всех коммуникаций. Одной из важнейших частей помещения является котельная в деревянном доме.

Правила и нормы установки котла в частном доме

Начиная строительство котельной, следует изучить ряд требований, которые к ней предъявляются. В первую очередь, нужно ознакомиться с нормами СНиП с обозначением II-35-76. В современных домах устанавливаются следующие типы котлов:

1. Встроенные. С их помощью обустраивается встроенная котельная в частном помещении.
2. Стоящие по отдельности.
3. Пристроенные.

При отсутствии свободного пространства для обустройства котельной можно рассмотреть следующий вариант – мини-котельную. Она состоит из нескольких металлических модулей и устанавливается во дворе. После этого к ней подсоединяют коммуникационные элементы.

Однако за счет дороговизны компактные сооружения не пользуются спросом, поэтому в качестве альтернативы владельцы загородных домов монтируют оборудование в подвале.

Требование к установке газовых котлов

Котельная в деревянном доме с газовым оборудованием должна обустраиваться в таких частях дома:

1. Первый этаж.
2. Цокольный уровень или подвал.
3. Чердачное пространство.
4. Кухня. В этой комнате разрешается монтаж котлов мощностью до 35 кВт.

Чтобы получить подробное описание нормативов для размещения газовой установки в приватном доме, следует обратиться в ближайшую газовую службу. Специалисты должны предоставить полный список требований и помочь составить проект. Также можно проконсультироваться с проектировщиком, разрабатывающим план помещения.

Знание норм обеспечит безошибочный монтаж оборудования газовой котельной и оптимальные условия для его слаженной работы в будущем. В зависимости от показателей мощности системы применяются такие правила установки:

1. 150 кВт – разрешается размещение котла на каждом этаже с отдельно отведенным пространством.
2. 150-350 кВт – агрегаты будут стоять в отдельной комнате, но не выше 1-го этажа. Еще можно ставить их в пристройках.

При условии, что показатели мощности превышают 350 кВт, устанавливать оборудование в приватном доме запрещено.

Если пристроенные котельные в коттедже будут размещаться на кухне, а суммарная мощность оборудования не превысит 60 кВт, нужно позаботиться о соблюдении таких условий:

1. Допустимая величина помещения под котел не должна превышать 15 м³. По мере роста мощности агрегата добавляется 1 м³ на кВт.
2. Высота постройки должна составлять как минимум 2,5 м.
3. Вентиляционной системе нужно обеспечивать вытяжку в 3-кратном объеме от величины котельной. Интенсивность притока должна быть аналогичной.
4. В самой котельной нужно установить окно с форточкой.

Есть еще одна норма, которую часто не указывают в требованиях, – газовые агрегаты могут находиться лишь в тех пристройках или комнатах, где имеется дверь. Если она отсутствует, проект котельной не будет введен в эксплуатацию.

Требования при размещении дизельного оборудования

Здание котельной с дизельным оборудованием должно соответствовать следующим требованиям:

1. Автоматика. Для комфортного использования системы нужно оснастить ее специальными датчиками и терморегуляторами, которые гарантируют бесперебойную работу без постоянного присутствия человека.
2. Безопасность. Все составляющие системы должны соответствовать экологическим требованиям и быть безопасными для эксплуатации. К агрегату можно подключать насосы, датчики и прочие сопутствующие узлы, если они соответствуют нормативам Ростехнадзора и обладают соответствующими сертификатами.

Пристроенная котельная обустраивается по следующим нормам:

1. Агрегаты мощностью до 60 кВт размещаются внутри жилого помещения и отделяются от других комнат перегородкой из негорючего материала. Если мощностные показатели превышают 60-350 кВт, понадобится обустройство отдельно стоящей котельной для частного дома.
2. В той части дома, где будет размещаться дизельный котел, необходимо предусмотреть качественную приточно-вытяжную вентиляцию и разместить окна с форточками. Их ширина должна соответствовать показателям производительности генератора.
3. Напольное покрытие и стеновые конструкции должны изготовляться из негорючих материалов. В качестве облицовки используется керамика, штукатурка или гипсоволоконная плита.

Требования к установке твердотопливных и электрических котлов

Частная котельная с твердотопливным теплогенератором должна обустраиваться по таким принципам:

1. Оптимальная дистанция между стеной и агрегатом составляет 10-12 см.
2. При монтаже оборудования в постройке из дерева нужно предварительно заделать стену стальными листами.
3. Напольное покрытие лучше забетонировать.
4. Пристроенные помещения должны обладать площадью от 8-10 м².

Выбирая котельную аппаратуру, лучше останавливаться на продукции зарубежного производства, поскольку она обладает увеличенным сроком службы и надежностью. В зависимости от рабочих свойств котла требования к его установке могут меняться.

Проект котельной для частного дома критерии выбора

Монтаж котельной в частном доме начинается с планировки и составления проекта. Реализовать такую задачу без помощи специалиста проблематично. К тому же, у профессионального проектировщика есть список всех норм и официальная документация.

В процессе проектирования котельной в своем доме необходимо указать на чертежах точные расчеты, определить количество нужного оборудования и сопутствующих аксессуаров, а также описать все финансовые затраты. Нужно составить пошаговое руководство, по которому будут выполняться все работы.

От сложности плана зависит продолжительность выполнения всех официальных вопросов и подготовки документации. Только когда бумажные дела будут завершены, можно начинать основную работу.

Составляя проект котельной, следует учесть такие моменты:

1. Режим работы отопительной системы.
2. Вид носителя тепла.
3. Место монтажа.
4. Размещение вентиляционной системы.
5. Наличие осветительных приборов.

Существует масса готовых проектов, которые разрабатываются для газовых, электрических, дровяных и дизельных котельных. Первый вариант небезопасный, поэтому к нему предъявляются самые высокие и жесткие требования. Твердотопливные агрегаты более безопасные, однако их устанавливают вне жилого помещения. Существуют и компактные топочные установки для твердотопливного котла, работающие на дровах.

Определяем оптимальное место для котельной

Если вы собираетесь провести масштабный и генеральный ремонт в доме, обустройство котельной должно волновать вас в первую очередь. Но поскольку по старому проекту бывает невозможно установить котел внутри жилища, приходится сооружать дополнительную пристройку или выбирать специально отведенное место в жилище.

Первый вариант не пользуется популярностью, т.к. он требует дополнительных затрат времени и денег. Не всегда подобное сооружение вписывается в общую концепцию стиля помещения.

Если рассматривается вариант проектирования котельной в доме и при этом проблем с планировкой нет, то необходимо учитывать все требования и нормы, которые указаны в СНиП. Учитывая все правила расположения котельного оборудования в подвале частного дома или его любой другой части, вы сможете лишить себя дополнительных хлопот и сможете реализовать проект за короткое время.

Требования к помещению

Собираясь обустроить помещение под газовый котел, следует учесть такие требования:

1. Дистанция между потолком составляет 2-2,5 м.
2. Комнату нужно размещать отдельно от жилых частей.
3. Площадь пристройки рассчитывается по такой формуле: на один котел должно приходиться не меньше 4 м².
4. Дверной проем должен обладать шириной от 0,8 м.
5. Стены и потолок создаются из материалов, которые защищены от огня.

Отделка котельной изнутри

Если стены котельной изготовлены из кирпича или бетона, их нужно покрыть штукатуркой и обработать водоэмульсионным красящим составом. В качестве дополнительного отделочного слоя можно использовать керамическую плитку или панели из металла для облицовки. Если не провести внутренние работы, в постройке будет много пыли, которая негативно повлияет на работоспособность оборудования.

При наличии стен из дерева их нужно тщательно обработать противопожарным средством. Следует закрепить листы гипсокартона и покрыть поверхность штукатуркой. За котловым агрегатом фиксируются алюминиевые листы.

Чтобы защитить помещение от испарений влаги, огневой или другой опасности, необходимо провести процедуру оштукатуривания. Для поднятия уровня огнестойкости рекомендуется использовать термостойкий материал, который не боится продолжительного пребывания в среде с экстремально высокими температурами.

Напольное покрытие выравнивается с помощью цементно-песчаной стяжки, поскольку керамическая плитка не обладает нужной прочностью, а под воздействием тяжелого оборудования она может деформироваться или растрескаться. Еще одним надежным материалом является керамогранит, который характеризуется высокой прочностью и не боится прогревания.

Для защиты котельной от протечек необходимо обустроить сливной желоб. При отсутствии возможности сделать это на высоте 5-10 см от уровня напольного покрытия размещаются трубы гидроизоляции, а котловой агрегат поднимается на возвышенность, чтобы изолировать его от взаимодействия с жидкостью. Для облицовки котла можно применить кирпичи или керамогранит.

Выбирая последний вариант, следует останавливаться на светлых оттенках с матовой текстурой, поскольку они не накапливают следы от обуви и пыль.

В потолочном пространстве над котлом прокладывают трубопровод и остальные коммуникации. Чтобы скрыть их, необходимо подготовить короб из гипсокартона.

Требования для двери

Обустраивая дверь, важно выбирать негорючие материалы, т.к. дерево быстро воспламеняется. Лучшим решением является сталь, обработанная негорючим красящим составом.

Можно обрабатывать поверхность нитроэмалью. Совмещение порошка с нитроэмалью – наиболее оптимальный вариант, который защищает конструкцию от воспламенения, негативного воздействия ультрафиолетовых лучей и прочих факторов.

Заявленная нормами СНиП минимальная ширина двери равняется 80 см.

Что надо знать о вентиляции

Чтобы котел работал без сбоев, необходимо создать хорошую вентиляционную систему и подготовить кислород, выделив его из воздуха. Это необходимо для того, чтобы угарный газ не накапливался в комнате и не попадал в дом.

В одном помещении следует обустроить приточно-вытяжную вентиляцию. Она может быть и естественной, и принудительной.

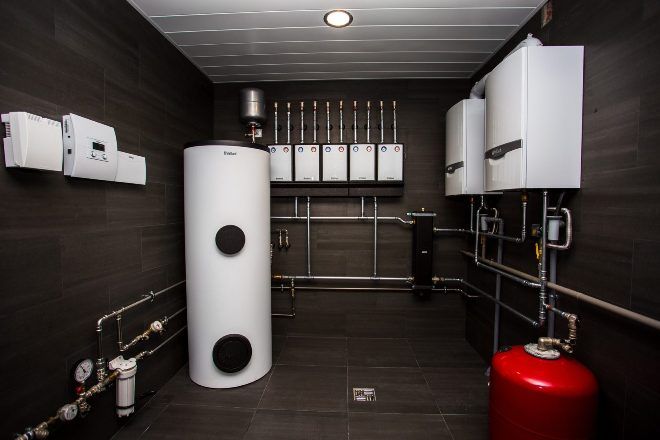

Состав оборудования

Разобравшись со схемами и чертежами, можно начинать подготавливать базовое оборудование для предстоящего монтажа.

Отопительный котел и бойлер для котельной в частном доме

Сердцем каждой котельной установки является сам теплогенератор. В зависимости от способа монтажа выделяют такие разновидности этих устройств:

Представители первой группы фиксируются на стенах и состоят из бойлера, насоса и распределительного коллектора. Их оснащают всевозможными датчиками и сопутствующими аксессуарами. Если обустраивается бойлерная комната или просторная котельная в коттедже, наличие бойлера является обязательным условием.

Циркуляционный насос

Важной частью полноценной котельной является циркуляционный насос, который создает вращение жидкости по замкнутому контуру. В продаже доступны различные типы таких установок. Отдельные модели поддерживают режим беспрерывной работы и водяное охлаждение.

Расширительные баки. калькулятор расчета объема расширительного бака для системы отопления

Бак расширения является небольшой емкостью с подвижной мембраной, которая отделяет две части внутреннего пространства. Первая часть заполняется веществом-теплоносителем, а вторая – инертным газом.

При повышении давления выше нормы лишняя жидкость окажется в расширительном баке, а мембрана поднимется.

Коллектор

Коллектор представляет собой крупный распределительный центр, в котором сосредоточено большое количество рабочих органов и механизмов. Основную его часть занимают трубы с сечением 100 мм.

Гидравлический разделитель

Важным звеном в системе отопления является гидравлический разделитель или гидростекла. Она разработана для монтажа котлов с распределительным коллектором и несколькими насосами для циркуляции. Основная задача механизма заключается в разделении первого контура от вторичного.

Устройство работает как байпас и оснащается сепаратором сетчатого типа, который фильтрует разные примеси или воздушные пузырьки.

Дымоход

Если в помещении установлен не только газовый агрегат, но и другие отопительные приборы, важно позаботиться об эффективном отведении дыма. Для этого нужно учитывать такие нормативы:

1. Один дымоход может обслуживать не больше 2-х котлов.
2. Отверстия для отведения дыма должны размещаться на разных уровнях.
3. Вход в дымоход разделяется дистанцией в 50 см.

Группа безопасности. Система автоматики и система удаленного мониторинга и контроля

Чтобы предотвратить непредвиденные обстоятельства при работе котельного оборудования и повысить степень безопасности, необходимо позаботиться о системе автоматики, мониторинга и контроля за установкой. И хоть качественные автоматизированные устройства стоят недешево, они являются обязательным атрибутом бесперебойной и защищенной работы котла.

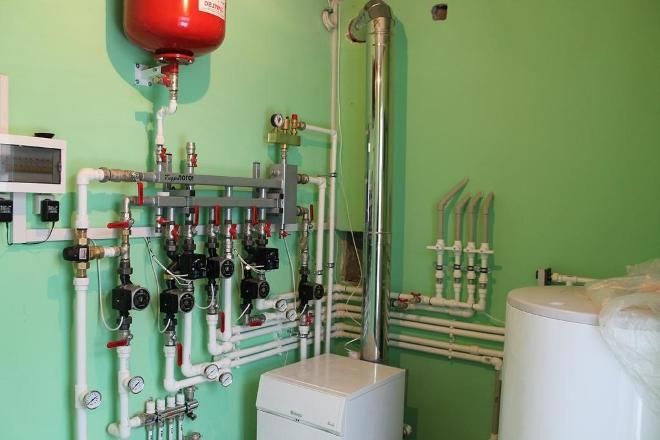

Обвязка

Завершающим этапом в обустройстве котельной на даче или частном доме является обвязка. Правильно настроенное автономное отопление обеспечит полную независимость от установленных норм, тарифов и прочих неприятностей, которые возникают при использовании услуг централизованной сети теплоснабжения. Чтобы получить доступ ко всем регулирующим узлам, запорным механизмам и средствам для мониторинга, нужно грамотно обустроить обвязку. Чем лучше будет проведена работа, тем дольше прослужит котел и меньше ресурсов понадобится на его ремонт или замену.

Как своими руками сделать монтаж газового котла безопасно и законно?

Газовое оборудование должно устанавливаться только квалифицированными специалистами, так как они имеют опыт в данной сфере и ознакомлены с актуальными стандартами и законодательными нюансами. К тому же, мало установить сам бойлер, нужно корректно подключить его к системе водоснабжения и газовым трубам. Если нет возможности вызвать мастера или хочется попробовать самостоятельно монтировать котёл – статья для вас.

Можно ли установить газовый котел самостоятельно?

Да, но строго рекомендуется обратиться к профессионалам за помощью, так как оформлять и регистрировать котёл будут сотрудники газовой службы, которые проведут проверку по факту соответствия правилам СНиП.

Если правила установки будут нарушены – котёл пометят как произвольно подключённый и откажут в регистрации. Если же установщик уверен в своих силах и прочёл актуальные СНиПы, то почему бы и не попробовать сэкономить?

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

Общие требования:

• Комната должна быть хорошо проветриваемая;
• В комнате должны быть оконные проёмы;
• Площадь тем больше, чем больше мощность котла.

С чего начать установку?

1. Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
3. Просмотреть инструкцию к установке.

Требования к помещению

1. Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
2. Дверной проём – не менее 80 сантиметров в ширину.
3. Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
4. На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
5. Газовые трубы должны быть металлическими, другой материал не допускается.
6. Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
7. В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
8. Котёл должен быть оснащён датчиком расхода топлива.
9. В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
10. Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

1. Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
2. Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
3. Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
4. Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

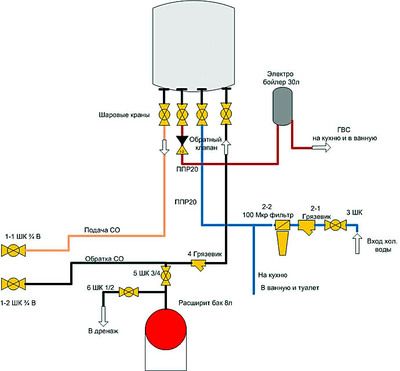

Установка настенного котла

1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использоватьстабилизатор, который спасёт от скачков напряжения и продлит срок службы.
7. Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
8. Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

Монтаж напольного котла

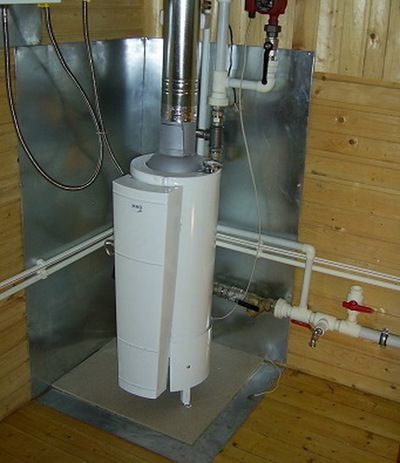

1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Вопрос дымохода

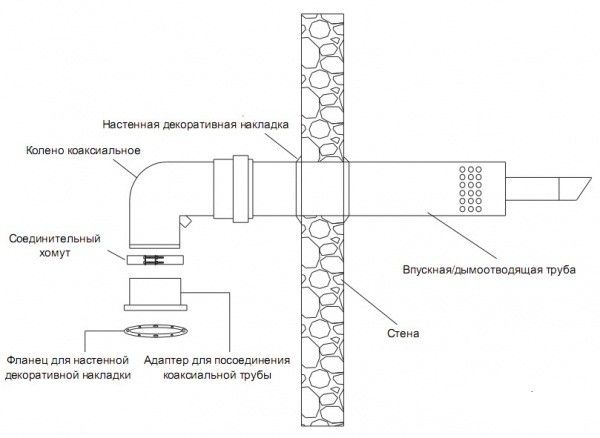

Как было сказано выше, дымоход должен выводиться наружу через стену или подключаться к общему. Если не оборудовать его колпаком, туда будет попадать воздух, вода, мусор, посторонние предметы, которые неизбежно приведут к засорению всех аппаратов, подключенных к нему. Даже при полной исправности котлов, подключённых к системе, забитый или загрязнённый дымоход повлияет на качество обогрева. Какие еще бывают причины неработоспособности котла — читайте здесь.

Заземление газовых котлов

Как сделать заземление:

1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
2. Необходимо соединить проводники.
3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Пошаговое руководство в видео

Заключение

При монтаже и установке котлов нужно помнить, что это элемент повышенной потенциальной опасности, который может привести к аварии или травме. Выполнять установку нужно предельно внимательно, следуя инструкции, а лучше, под присмотром специалиста. Надеемся, что наша статья поможет вам избежать частых ошибок и сэкономить своё время.

Как построить котельную в частном доме?

Стремление сделать свою жизнь более комфортной вполне понятно и объяснимо. Но в случае недостатка информации или практического опыта может случиться так, что котельная станет источником беды. Наша статья расскажет вам, как обеспечить безопасность котельной.

Для отопления домов в частном секторе наиболее распространены отопительные котельные на природном газе. При известных достоинствах данного отопительного оборудования оно представляет одновременно и серьёзную угрозу как для жильцов дома, так и для самого строения .

Нормативными документами предусматриваются различные варианты размещения такого оборудования, например на кухне, в отдельном помещении, в цокольной части или подвале дома. И первый вопрос, который возникает у собственника дома:

Как построить котельную в частном доме?

Наиболее рационально в отношении безопасности и комфорта вынести котельную на природном газе за территорию жилого помещения. Так созрело решение сделать для котла отдельное пристроенное помещение. Но даже это с точки зрения безопасности не является достаточным. Поэтому остановлюсь на особенностях устройства помещения для котла (автономной котельной) более детально.

Кроме того на основе полученного практического опыта строительства котельной отметим некоторые важные моменты, которые слабо документированы или регламентированы, но являются существенными с точки зрения практического выполнения работ. Итак:

Что важно учесть до начала выполнения работ?

До начала работ важно продумать и определиться по следующим вопросам:

a) Как обеспечить температурный режим в пристроенном помещении. Рассчитывать на то, что тепла, выделяемого котлом при работе, будет достаточно — большая ошибка.
b) Котельное оборудование лучше купить до начала выполнения работ. Это позволит учесть особенности и требования к размещению котла, указанные в паспорте производителем, а также уточнить размеры и размещение технологических отверстий в строительных конструкциях для подвода труб, дымохода и т. д.
c) Место для пристроенной автономной котельной должно быть выбрано в обязательном порядке вдоль глухой стены дома, либо если такой возможности нет, оконные или дверные проёмы в стене, примыкающей к котельной, нужно заделать.
d) При определении размеров котельной необходимо ориентироваться на следующие параметры:

• Площадь (для одного отопительного котла) помещения должна быть не менее 4 м2.
• Высота потолков должна быть не менее 2,5 м.
• Общий объём помещения должен быть не менее 15 м3

e) При определении размеров котельной лучше ориентироваться на требования, предъявляемые к монтажу газового котла, даже если планируется использовать другой вид топлива.

Особенности реализации нормативных требований на различных этапах строительства котельной на природном газу

Нулевой цикл работ

Требования нормативных документов: наличие в помещении введённого проводника домового контура заземления

Реализовать данное требование при необходимости удобнее всего в самом начале выполнения работ. Наличие контура заземления актуально для домов старой постройки, а также для собственников, которые планируют использовать энергозависимый (как правило, импортный) котёл. Пример устройства контура заземления для котельной на начальном этапе работ показа на фото ниже.

Контур заземления выполнен следующим образом. Четыре металлических трубы диаметром 57 мм вертикально вбиты в грунт по периметру строения на глубину 2,5 — 3 метра. Между собой вертикальные трубы соединены уголком на сварке. Металлическая связь с домовым контуром заземления выполнена стальными прутками диаметром 12 мм, их видно на фото.

Требования нормативных документов: наличие канализационного стока (трапа или приямка)

Выполнение данного требования показано на фото ниже.

Приямок (на случай необходимости опорожнения системы отопления) сделан размером примерно 45×45 см и глубиной около 50 см, чтобы можно было установить обычное ведро.

При устройстве несущих стен котельной

Требования нормативных документов. Необходимо предусмотреть отверстие для притока наружного воздуха из расчёта не менее 8 кв. см на 1 кВт номинальной мощности котла, или 30 кв. см на 1 кВт, в случае притока воздуха изнутри здания

При устройстве несущих стен нужно предусмотреть технологическое отверстие в нижней части стеновой конструкции для приточной вентиляции (показано на фото ниже стрелкой).

Отверстие для приточной вентиляции представляет собой гильзу из обрезка трубы АСБ с Ду=150 мм

Расположено по центру наружной стены строения на высоте примерно 35-40 см от уровня пола помещения. На данном фото показано выполнение ещё одного важного нормативного требования.

Требования нормативных документов. Стена пристройки не должна быть связана со стеной жилого здания

Помещение автономной котельной по всему периметру имеет собственные несущие стены. Как видно из фото, стена котельной вдоль сруба дома представляет собой самостоятельную независимую конструкцию, не связанную со срубом дома.

Как отмечалось раньше, приобретение котельного оборудования до начала строительных работ может заметно облегчить жизнь и избежать просчётов при устройстве котельной. На фото ниже показано устройство отверстия для монтажа перехода от котла к приставному дымоходу (чёрной стрелкой) и гильзы (белой стрелкой) для ввода в жилой дом прямой и обратной труб системы отопления.

Из особенностей нужно отметить следующее. Гильзы для ввода прямой и обратной труб системы отопления сделаны из обрезков труб АСБ с Ду=100 мм. Самодельная конструкция перехода от котла к дымоходу, устанавливаемая в стену, утеплена. Для фиксации конструкции перехода дымохода в стеновом проёме использован керамзитобетон.

Требования нормативных документов. Смонтированный участок газопровода до опуска, с газовым краном для каждого котла

Понятно, что делать опуск газопровода может только специализированная организация, но вот предусмотреть отверстие в стене для ввода газопровода нужно ещё при строительстве котельной на газу. Ниже на фото показано устройство ввода в котельную.

Гильза для ввода газопровода должна быть сделана из металлической трубы и по длине превышать толщину стены хотя бы на 20-25 мм по обе стороны, т. е. гильза должна быть видимой для газовщиков. Размер гильзы лучше выбрать так, чтобы зазор между газовой трубой и гильзой был не менее 10 мм. После монтажа газопровода, я зазор уплотнил монтажной пеной, а с обоих торцов гильзы, на глубину 1,5 −2 см заштукатурил цементно-песчаным раствором.

Требования нормативных документов. Необходимо естественное освещение из расчета остекления 0,03 м² на 1 м³ помещения

На фото ниже показан о соблюдение данного требования при устройстве котельной. Для обеспечения естественного освещения котельной решено было установить два небольших окна, сместив их по высоте в верхнюю часть стеновой конструкции. Почему? Два небольших окна, да ещё расположенные в верхней части конструкции помещения, дают более равномерное освещение помещения, чем одно окно, даже большего размера. А поскольку одно окно планировалось сделать с открывающейся фрамугой для дополнительного проветривания (и запасного выхода на случай нештатной ситуации).

Требования нормативных документов. В помещении должна предусматриваться вентиляция из расчета: вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа

Для выполнения данного требования в верхней части стеновой конструкции необходимо предусмотреть отверстие для вытяжной вентиляции. На фото ниже показано устройство вытяжной вентиляции.

Требования нормативных документов. Ширина входной двери должна быть не менее 80 см

Из особенностей устройства вентсистемы для котельной нужно отметить следующее.

• Лучше сделать площадь отверстий заведомо несколько избыточной. Уменьшить площадь сечения вентиляционного отверстия не представляет труда, а вот увеличить будет достаточно сложно.
• Необходимо также иметь в виду, что использование принудительной вентиляции в котельной на природном газу недопустимо.

Устройство верхнего перекрытия (потолка) котельной

Верхнее перекрытие котельной должно быть очень лёгким по сравнению с несущими стенами. Суть данного требования очень проста. В случае нештатной или аварийной ситуации такая конструкция перекрытия может выступить в роли защитного сбросного клапана и защитить строение при взрыве, поскольку основной разрушающий удар погасится сбросом (разрушением) верхнего перекрытия.

Из особенностей устройства такого перекрытия необходимо отметить следующее:

Лёгкое — не значит холодное. Поэтому конструкция перекрытия сделана следующим образом: к лагам перекрытия крепится подшивной потолок из доски толщиной 30 мм. Сверху уложена битумизированная бумага, по которой насыпан слой опилок толщиной около 14 см. Изнутри помещения к потолку строительным степлером пристрелена отражающая теплоизоляция толщиной 4 мм. По ней установлена обрешётка из реек. Доски потолка и рейки обработаны огнебиозащитой. По рейкам закреплены листы ГКЛ (КВЛ). Такая конструкция является достаточно лёгкой и теплой одновременно.

Если бы делал сейчас, то вместо листов ГКЛ использовал бы листы КВЛ, которые способны выдерживать температуру более 1000 гр. Но, на момент постройки котельной у нас в продаже листов КВЛ ещё не было.
Завершая рассказ в части, касающейся строительных работ, при устройстве котельной нужно отметить выполнение ещё одного требования нормативных документов, в частности:

Требования нормативных документов. Ограждающие стены и конструкции пристройки должны иметь предел огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю

Данное требование обеспечивается (хотя бы частично) путём выбора материалов для стеновых конструкций (кирпич) и дополнительными мерами, в частности, обработкой деревянных конструкций огнебиозащитным составом и защиты деревянных конструкций от прямого воздействия огня листами, лучше КВЛ.

На этапе строительно-отделочных работ

Требования нормативных документов. Стены помещения должны быть оштукатурены, а пол выровнен

Здесь особых пояснений не требуется. Стоит обратить внимание лишь на один момент. Если есть возможность (конструктивная), необходимо в нижней части котельной по периметру пола на высоту примерно 5-10 см (зависит от размера котельной и количества воды в системе отопления) обеспечить водонепроницаемость, герметичность на случай аварии в системе.

Финишные отедлочные работы

Суть работ — обеспечить комфортные условия для работы котла и придать помещению, в рамках разумного, приемлемый вид. Ниже на фото показаны основные моменты по отделке помещения. В частности, при отделке было сделано дополнительное утепление помещения изнутри. Показано на фото ниже.

По всему периметру стен приклеена отражающая теплоизоляция. Установлены бруски для создания воздушного зазора. По брускам закреплены панели ПВХ. Получается быстро (за два выходных дня), недорого (отражающаяся ТИМ и самые недорогие панели ПВХ), эффективно (повысилась теплоизоляция, шумоизоляция, улучшилась эстетика помещения).

Окончательно отделаны оконные проёмы, установлен потолочный плинтус. Маленькое, но важное замечание: лампы освещения лучше установить две, но подключить их последовательно, чтобы светили они в полнакала. Для освещения — вполне достаточно, зато прослужат дольше.

Чтобы не было пыли от цемента, пол выложен керамогранитной плиткой, тоже самой недорогой. Как видно на правом фото, в холодное время года забор воздуха для работы котла поступает не с улицы, а из смежного помещения.

На чём можно сэкономить и что может быть востребованным?

Если планируется использование двухконтурного котла (отопление и приготовление горячей воды), то необходимо заблаговременно предусмотреть места для стационарной подводки холодной воды в котельную и горячей воды в дом. В случае использования одноконтурного котла делать это не обязательно.

Фактически данная статья завершает серию статей по утеплению стен дома. Утепление северной стороны дома выполнено за счёт пристроенных сеней и котельной таким образом, что она получилась даже более теплой, чем все остальные, утеплённые традиционным способом.

2.
