Гаражные ворота из металла

Как сделать распашные гаражные ворота

Для надежной защиты автомобиля от посягательства злоумышленников гаражные ворота делаются из металла. Однако заводские варианты стоят дорого, поэтому дешевле сделать их самостоятельно, если есть навыки работы со сварочным оборудованием. Достаточно простого аппарата и иметь четкое представление как свариваются ворота в гараж.

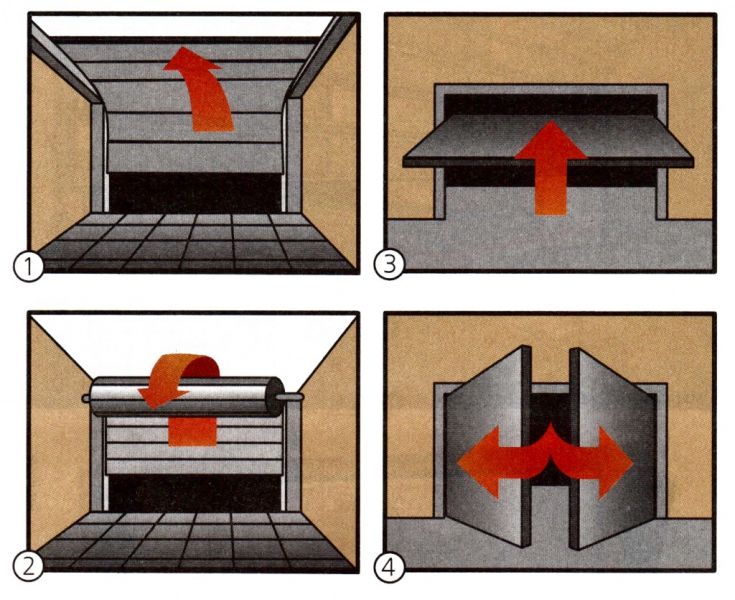

Виды гаражных ворот

Выбор конструкции ворот зависит от наличия свободного места около гаража и его размеров. С учетом этих параметров выбирается оптимальный тип:

1. Откатные сдвигаются вбок, практичны и удобны. Однако при открывании требуется место равное по величине ширине створки.
2. Роллетные состоят из пластин, которые убираются в короб, установленный на потолке. Удобны, экономичны, но легко вскрываются злоумышленниками. Поэтому использовать их рекомендуется в охраняемых помещениях.
3. У подъемно-поворотных ворот полотно поднимается вертикально с помощью рычажно-поворотного механизма. Его покупают в магазине или делают самостоятельно. Дополнительного места внутри и снаружи гаража для открытия не требуется что актуально для маленьких дворов.
4. Секционные конструкции состоят из нескольких частей, поднимающихся по направляющим к потолку с помощью пружинного устройства.

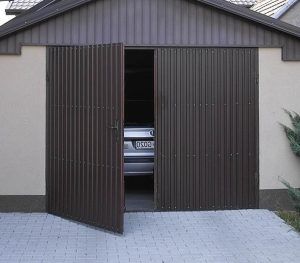

5. У распашных ворот самая простая конструкция, но понадобится свободное место по бокам и перед гаражом.

Способы изготовления

В зависимости от возможностей и степени готовности гаража возможны 3 варианта, как сваривать гаражные ворота:

1. Ворота отдельно полностью собираются до завершения строительства. После доставки и установки на место заканчивают возведение фронтальной стены.
2. Если стройка окончена, сваривают створки по размерам готового проема, привозят, устанавливают.
3. Монтаж производится по месту.

Третий вариант предпочтителен для новичков, не имеющих опыта сварки ворот своими руками. Им не придется производить многочисленные замеры с высокой точностью, выравнивать диагонали на створках, доставлять тяжелую конструкцию к месту установки.

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
3. Высота не менее 2 м.
4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

Как сделать гаражные ворота своими руками — пошаговый процесс

Иногда из-за недостатка места приходится выбирать роллетные или секционные ворота, которые сложны в изготовлении. Поэтому новичку лучше приобрести комплект для сваривания гаражных ворот своими руками. Сборка производится в соответствии с прилагаемой инструкцией, в которой подробно расписана последовательность действий. Если места достаточно, выбираются распашные ворота.

Инструменты и материалы

В процессе работы нежелательно отвлекаться на поиски комплектующих, поэтому следует заранее составить их список. Чтобы сделать ворота на гараж из профильной трубы следует запастись:

• Строительным уровнем.
• Сварочным аппаратом.
• Рулеткой.
• Угольником.
• Болгаркой с отрезным и шлифовальным кругом.
• Стальным уголком для сварки несущей рамы. Поскольку ей предстоит выдерживать значительную нагрузку, потребуется уголок не меньше 75-го.

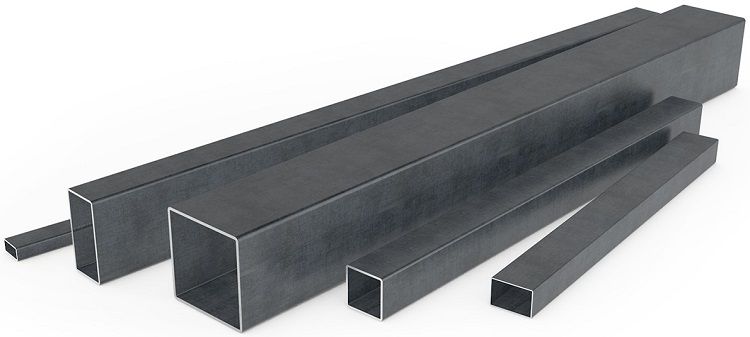

• Для изготовления створок используются профильные трубы 25-го размера.

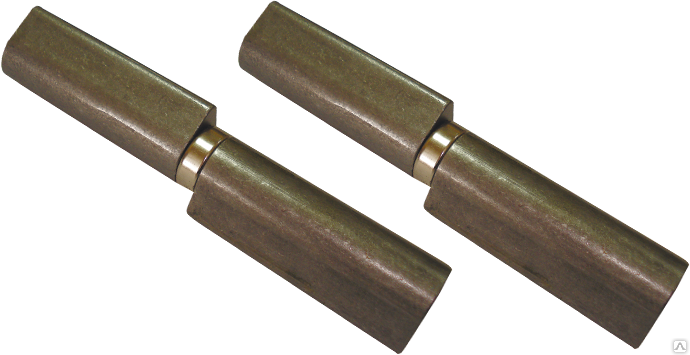

• Петлями с подшипниками, желательно для внутренней установки. Они обеспечат легкость открывания и не промерзнут зимой.
• Материалом для обшивки створок. В зависимости от желания и возможностей выбирается стальной оцинкованный или профильный лист, древесина. Дерево лучше сохраняет тепло, но металл надежней.
• Ассортимент запорных систем обширен, поэтому выбор ограничивается только финансовыми возможностями.

Сборку ворот желательно производить на сварочном столе. При его отсутствии подготавливают ровную площадку с уложенным на нее швеллером. Чтобы ворота не приобрели форму пропеллера, горизонтальность поверхности проверяется уровнем.

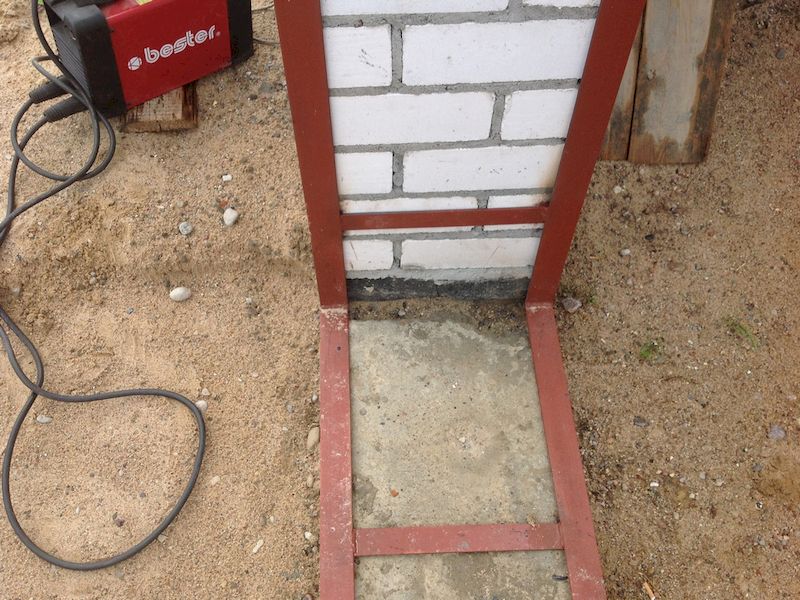

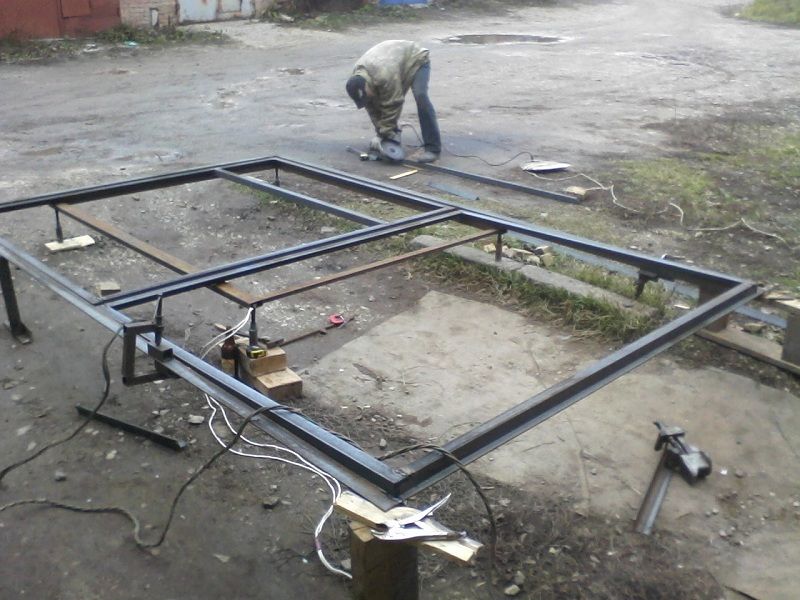

Сварка несущей рамы

Когда материалы и место подготовлены, приступают к сварке гаражных ворот. Ее начинают со сборки внешнего и внутреннего каркаса в следующей последовательности:

1. Сначала с максимально возможной точностью замеряются размеры высоты и ширины проема.
2. По результатам измерения из уголка нарезаются заготовки.
3. Отрезки кладутся на стол или площадку. Уровнем проверяется горизонтальность, а угольником или измерением диагоналей — углы. При необходимости для выравнивания используются подкладки.
4. После сварки рамы, швы в местах прилегания створок тщательно зачищаются заподлицо, чтобы при закрывании не было щелей.
5. Для усиления жесткости конструкции по углам из обрезков уголка привариваются рычаги.
6. Подготовленные элементы соединяются прихваткой в нескольких местах.
7. Затем производится примерка по месту, несоответствия исправляются ударами молотка, стыки провариваются полностью.
8. Используя тот же уголок, аналогично собирается вторая рама.
9. На откосах проема обе части закрепляются металлическими штырями 15 — 18 см.
10. Выступающие части прутьев обваривают и зачищают вровень с поверхностью.
11. Для соединения рам используются металлические полосы, приваренные через 50 — 60 см.

Варим створки ворот

Основой створок является каркас, собранный из профильных труб. Нарезая заготовки, следует учитывать, что для свободного открывания между ним и рамой нужно оставить зазор 1 — 2 см. Трубы выкладывают на ровную поверхность. После проверки углов и выравнивания по горизонтали — прихватываются. Делается примерка, при отсутствии изъянов, сваривается второй каркас. Если обе створки располагаются в раме как надо, швы провариваются полностью.

Для усиления конструкции устанавливаются ребра жесткости. Их количество зависит от размеров и веса створок, но не менее двух по высоте каркаса. Если помимо хранения автомобиля предполагается устройство мастерской, рекомендуется сделать в гаражных воротах калитку. Для ее обрамления используются уголки.

Обшивка

От качества выполнения этой операции зависит как внешний вид, так и функциональность ворот. Поэтому работа должна выполняться аккуратно в следующем порядке:

1. Сначала вырезается лист металла для левой створки такого размера, чтобы он перекрывал внахлест правую сторону на 2 см.
2. Затем его прихватывают к каркасу.
3. Лист для правой стороны вырезается с учетом нахлеста, чтобы не доходил 2 см до бокового края створки.
4. Чтобы створку не повело, обшивку приваривают точечно. При накладке сплошных швов трубы каркаса струбцинами прикрепляются к швеллерам. Сварку производят попеременно с обеих сторон участками по 10 см.

Приварка петель

Низ петель приваривают к несущей раме, а верх — к створкам. Для усиления крепления применяют изогнутые металлические полоски (5 — 7 мм). Их прикладывают к верхней части петель и каркасу. Надежность петель повышается с помощью внутренних вкладок из тонких арматурных прутьев. Производят зачистку сварных швов, чтобы не мешали при закрытии.

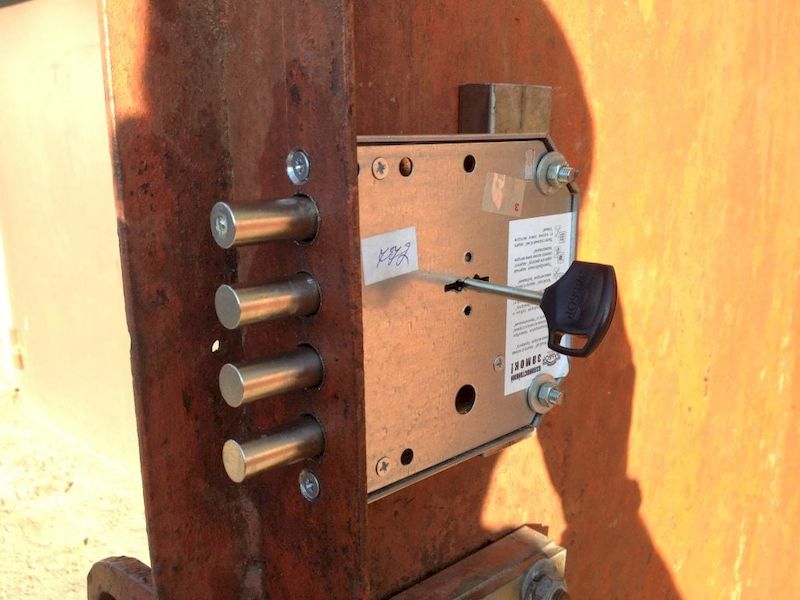

Установка замков и запоров

Чаще всего на ворота устанавливают навесные или врезные замки. Однако они ненадежны, поскольку зимой возникают проблемы при открытии. Поэтому требуется постоянная смазка и защита от попадания влаги в виде козырька. Особенно подвержены этому недугу модели с цилиндровыми механизмами. Опытные автомобилисты рекомендуют устанавливать сувальдный замок. Для повышения безопасности ворота изнутри запираются на засов и штыревые стопоры. Но тогда потребуется калитка в створке или стене.

Покраска ворот

Эта операция необходима для защиты металла от коррозии. Обновление покрытия производится 1 раз в 2 года. Работа выполняется в несколько приемов:

1. После зачистки поверхности производится обезжиривание любым растворителем.
2. Затем наносится грунтовка с антикоррозийной функцией.
3. Чтобы не было потеков краску лучше наносить пульверизатором или валиком.

Утепляем ворота

Для укладки утеплителя на внутренней стороне створок крепится деревянная обрешетка, которая заполняется полистиролом, минеральной или стекловатой. Для регионов с умеренным климатом достаточно слоя толщиной 5 см, для северных — 10 — 15 см. При укладке нужно следить, чтобы все промежутки были заполнены. После укладки утеплитель закрывается фанерой или вагонкой. В завершение щели между рамой и откосами заделываются монтажной пеной.

Самостоятельно сделать ворота в гараже в одиночку не получится, так как металлические составляющие весят немало. Поэтому заранее нужно решить вопрос с помощником. А вот оборудовать распашные ворота автоматикой открывания и сигнализацией можно и одному, если есть знания и опыт в этой области.

Как сварить и покрасить металлические ворота для гаража? Чертежи и фото

В статье пойдет речь об изготовлении металлических ворот для гаража своими руками. Металл обеспечивает наилучшую защиту от злоумышленников, это чрезвычайно прочный и надежный материал.

Наиболее распространенным вариантом стали распашные металлические ворота. Они сочетают в себе простоту и высокую прочность.

Для их изготовления будет необходим сварочный аппарат, болгарка, измерительные устройства.

Заготовки раскладывают на земле, проверяют, затем начинают сварочные работы. Сначала изготавливают внешнюю раму, потом внутреннюю. После этого занимаются створками. Перед установкой поверхность листов необходимо окрасить.

Металлические ворота для гаража: общая информация

Ворота в гараже необходимы по многим причинам. Наиболее очевидная – препятствие от проникновения внутрь посторонних лиц. Но вход в гараж выполняет также другие функции, он защищает внутреннее помещение от ветра, осадков, изолирует постройку от окружающей среды.

Выбор автовладельцев зачастую останавливается на металлических воротах в гараж. Это обусловлено их относительно низкой стоимостью и простотой изготовления. Металл значительно прочнее дерева, поэтому он обеспечивает надежную защиту от воров. Даже если гараж находится на участке без постоянной охраны, металл все равно станет серьезной преградой для злоумышленников.

Обычно чертеж для металлических ворот выбирают из уже готового, типового варианта. Нет надобности самому проводить расчёты и составлять схему. Подавляющему большинству гаражей подойдут стандартные чертежи. При выборе следует учитывать сложность металлической конструкции, соотносить её со своими навыками сварки и монтажа.

Большой ошибкой будет выбор слишком сложной модели, которую не получится изготовить самому. Помимо этого, необходимо учитывать практичность, ГОСТ-нормы, итоговый внешний вид (будет ли он устраивать или нет).

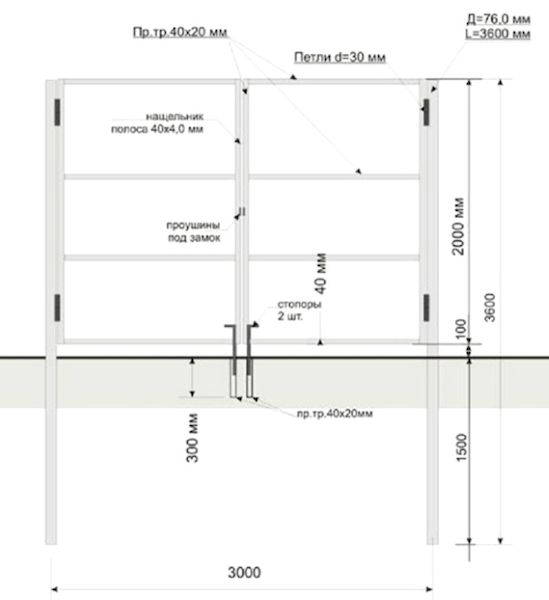

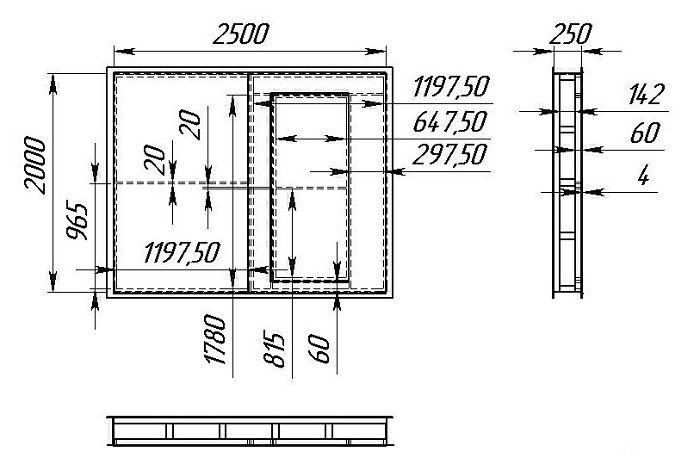

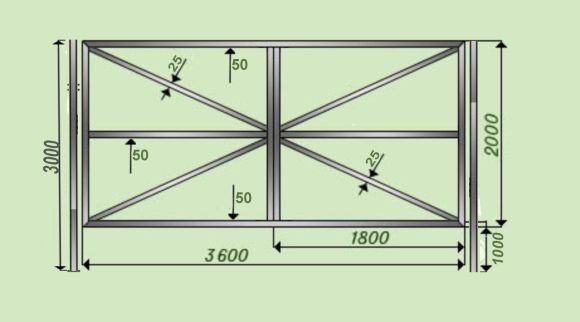

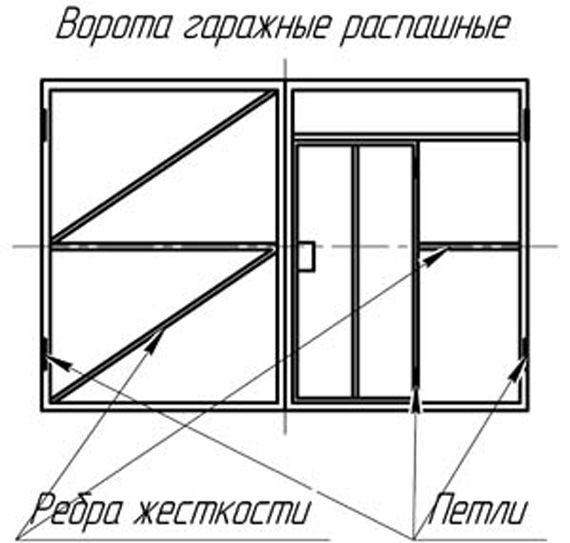

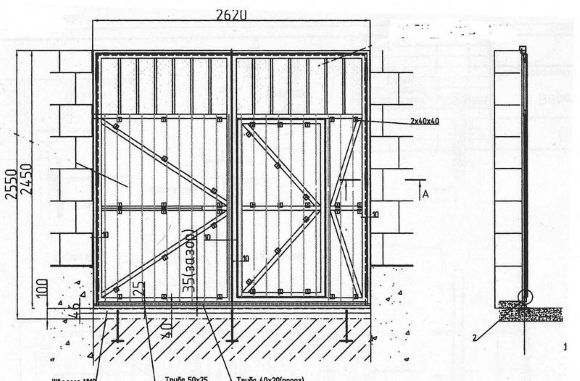

Ниже чертеж ворот гаража из металла (несколько вариантов):

Самые распространенные материалы для металлических ворот на гараж – алюминий или оцинкованная сталь. Надежную защиту обеспечит сталь с толщиной в 1,5-3 миллиметра. Минусом ворот из металла будет большой вес. В особенности это верно для моделей с толщиной более трёх миллиметров.

Оцинкованная сталь отличается дешевизной. Аналоги из алюминия выйдут почти в два раза дороже. Алюминий будет значительно легче стального листа, но в этом кроется его слабость. Его легче деформировать грубой силой, чем сталь.

Всего выделяют пять основных моделей ворот – секционные, откатные, подъемные, роллетные и распашные. Наиболее простыми для самостоятельной установки являются распашные.

Основными элементами такой модели является рама, полотно и крепежные петли. Сегодня производители предлагают готовые комплекты, которые экономят трудозатраты и снижают уровень необходимых навыков.

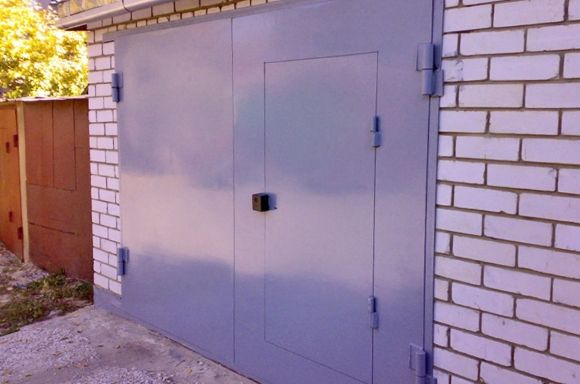

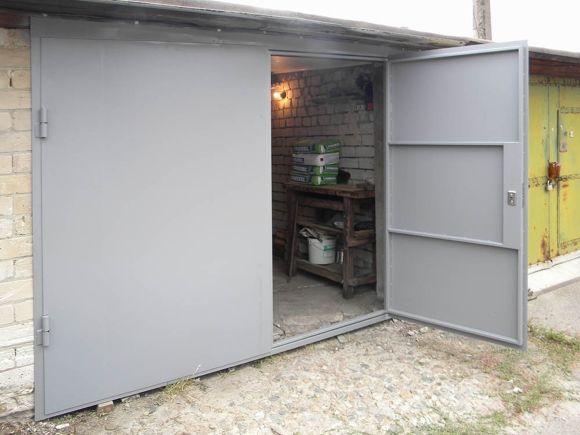

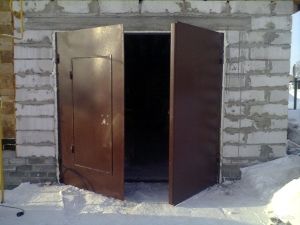

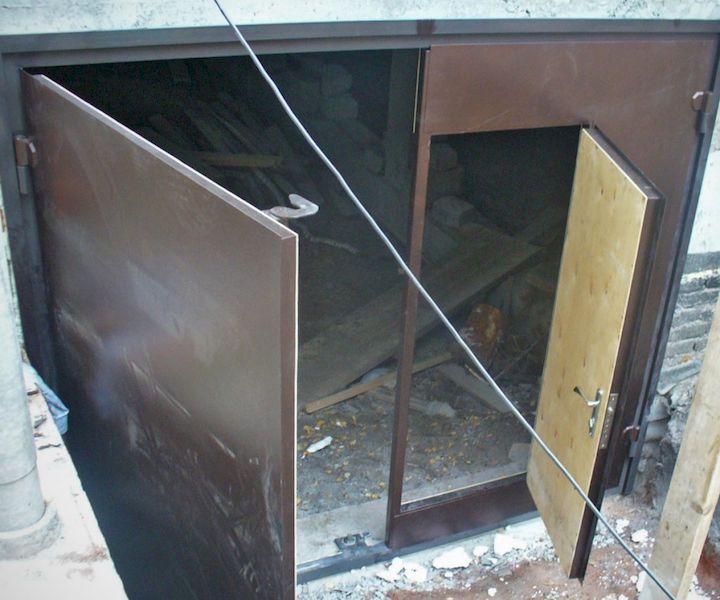

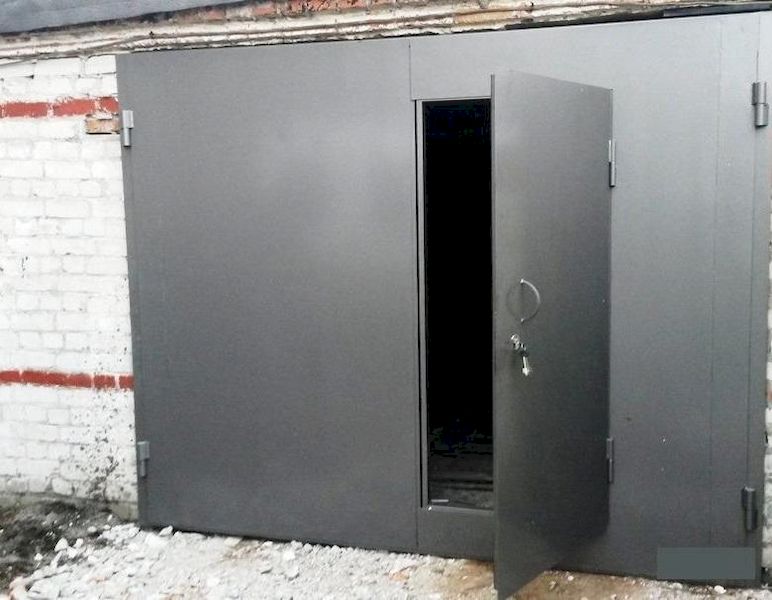

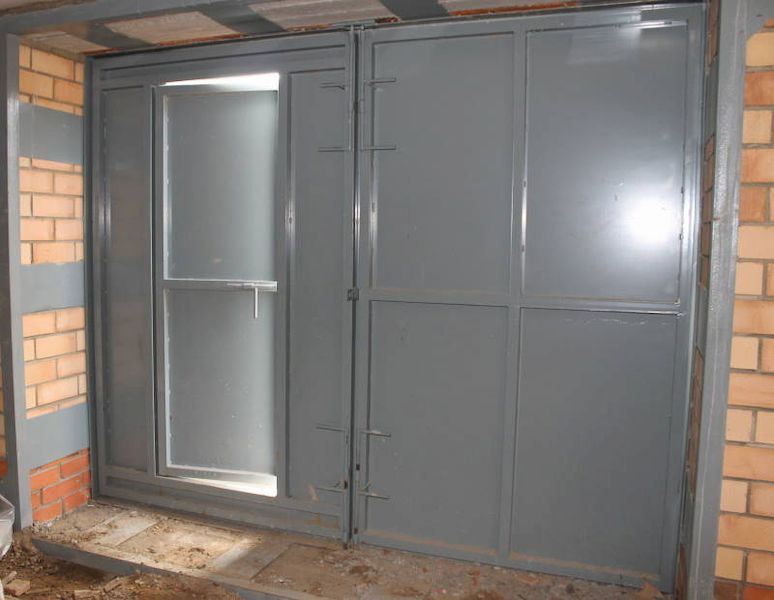

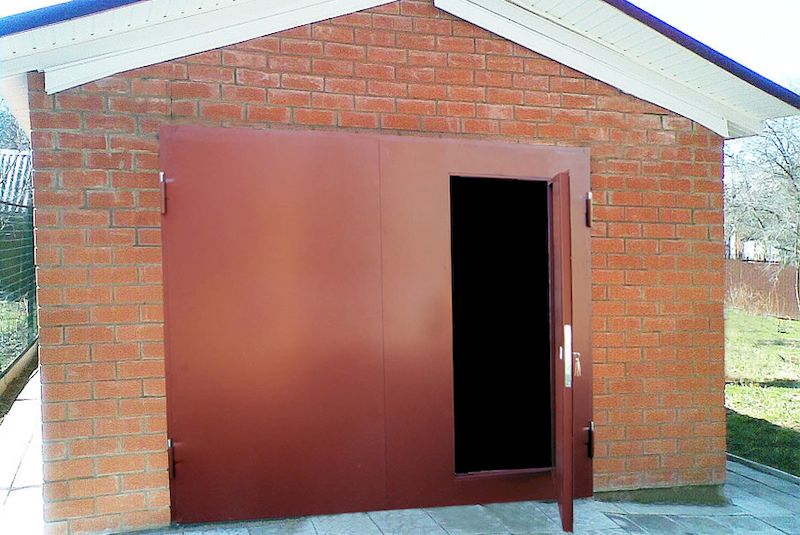

Железные ворота на гараж — фото:

Изготовление

Металлические распашные ворота для гаража — наиболее доступный вариант. В конструкцию имеет смысл также включить калитку. Она позволит проходить в гараж, не открывая створки. Особых сложностей возникнуть с калиткой не должно. На чертеже она будет ограничена рамой и усилена дополнительными балками.

Первым шагом в изготовлении будет разработка чертежа. Как было отмечено выше, обычно берут стандартную схему и дополняют её по своему желанию, например, калиткой. Металлические распашные ворота будут состоять трёх элементов:

1. Полотно из листов металла. Этот элемент будет самым тяжелым в конструкции.
2. Каркас. Его выполняют из прокатного уголка.
3. Крепеж. Из материалов вам будут необходимы стальные уголки 65 на 65 миллиметров, оцинкованная сталь/алюминий, профиль.

Рекомендуется брать сталь с толщиной от трёх миллиметров и больше. Помимо этого, для ворот понадобятся петли и замки. Из инструментов вам пригодится болгарка, сварочный аппарат, измерительные приборы.

После покупки стройматериалов можно начать изготовление внешней и внутренней рамы. Из уголка вырезают заготовки требуемого размера. Заготовки выкладывают на землю в виде будущей рамы. Форму измеряют уровнем. Обращайте внимание на отсутствие неровностей и перекосов. Они крайне негативно влияют на надежность конструкции и её долговечность.

Чтобы зафиксировать заготовки на земле, можно воспользоваться подручными материалами. Сделайте из них подкладки и еще раз проверьте форму на неровности.

Как сварить ворота в гараж?

После проверки следует приступать к сварке. Качество сварных швов будет сказываться на прочности будущих ворот, поэтому к процессу необходимо отнестись со всей серьезностью. Затем наступает очередь внутренней рамы. Её изготавливают аналогичным образом – раскладывают на земле заготовки, проверяют и сваривают их. Сварные швы в обязательном порядке отшлифовывают болгаркой.

Следующий шаг – работа с обшивкой. Как и в случае с рамой будет два элемента – правая и левая створка. Материал, например, оцинкованную сталь обрезают, исходя из размеров створок.

Обрезать следует, учитывая нахлёст. Достаточным нахлёстом является 1-2 сантиметра листа. После этого полотно начинают крепить к каркасу.

В первую очередь лист необходимо приваривать по углам и к середине. Потом переходят на низ листа и его периметр. Точки, оставшиеся по углам, обрезают.

Теперь можно приступать к петлям и замку. Нижние части петель приваривают к раме. Верхние на наружную створку. Чтобы усилить конструкцию, используют арматуру или металлические полоски. На ворота можно установить штыревой стопор или засов. Решения позволяют надежно закрывать гараж изнутри. Стопор легко изготовить самостоятельно из отрезка трубы.

После всех подготовительных и сварочных работ конструкцию нужно покрасить и установить на гараж. Для этого сначала скрепляют внешнюю и внутреннюю раму, использую пластины из металла. Пластины имеют толщину 4-5 сантиметра. Крепёжный шаг равен 50-60 сантиметрам. Затем ворота навешивают и утепляют.

Окраска

Перед последним этапом (установкой) следует заняться покраской ворот гаража. Краска защищает металл от коррозии, придает приятный внешний вид. Покрытие ведет к повышению долговечности ворот.

Как покрасить ворота гаража? В первую очередь необходимо выбрать подходящую краску. Следует обращать внимание на уровень адгезии. Он должен соответствовать металлу, из которых выполнены ворота.

Помимо этого, в краске недопустимо содержание химикатов, вступающих во взаимодействие с металлической поверхностью. В ином случае могут начаться окислительные процессы. Краска также должна обладать хорошими водоотталкивающими свойствами, так как это является её первоочередной задачей.

Лучше всего для окраски металлических ворот подойдут три вида краски – акриловая, кремний-органическая, алкидная. Акриловая краска – самое современное решение. Отвечает всем требованиям, долговечна, но минусом является высокая цена. Кремний-органическое покрытие будет прочным, очень устойчивым к воздействию солнечных лучей.

Краска хорошо совместима с большинством металлов. Алкидная краска отличается повышенной эластичностью и устойчивостью к физическому воздействию (например, царапинам).

Каким цветом покрасить ворота гаража? Цвет краски желательно подбирать так, чтобы он более или менее сочетался с окружающей цветовой гаммой. Но никаких специальных предписаний на этот счёт нет.

Наиболее распространенными цветами являются оттенки зеленого, синего, серого.

Из инструментов вам будет необходим растворитель, валик/кисточка, наждачная бумага, жесткая щетка, грунтовка и сама краска. После покупки краски и недостающих инструментов, можно приступать к подготовительным работам.

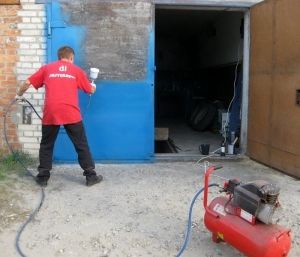

Как покрасить гаражные ворота?

На первом этапе следует очистить поверхность от ржавчины и следов старой краски (если такая есть). Процедуру можно выполнить, используя жесткую, металлическую щетку. Затем поверхность шлифуют наждачной бумагой. Поверхность становится шероховатой, и может лучше принимать грунтовку.

После этого начинают наносить грунтовку. Она будет служить основой для краски. Грунтовку наносят в два-три слоя. Необходимо обязательно дождаться полного высыхания одного слоя, только после этого можно наносить следующий.

Последний шаг – непосредственно покраска. Для нанесения зачастую используют обычный валик. Краску наносят, начиная с верхнего края. Данный прием поможет предотвратить появление подтёков. Полосы должны идти «внахлёст». Рекомендуется красить с запасом, проводя по границе предыдущей полосы еще раз.

Лучше всего красить вертикальными линиями, наносить краску в два-три слоя. Многослойное покраска сделает цвет насыщенным, предотвратит появление пропущенных участки.

Заключение

Нет нужды самостоятельно проводить расчёты, делать чертежи. Существует множество типовых чертежей, можно взять один из них, немного изменить схему под свои потребности. Рекомендуется спланировать наличие калитки в воротах. Распашные железные ворота для гаража состоят из двух рам, створок, петель, замка. Также будет необходима краска и набор инструментов.

После изготовления ворот следует заняться их покраской. Самым современным решением является акриловое покрытие. Хорошо зарекомендовали себя кремний-органические и алкидные краски. Особое внимание необходимо уделять уровню адгезии и водоотталкивающим свойствам. Листы металла очищают, обрабатывают грунтовкой и окрашивают.

Полезное видео

Как сварить ворота на гараж из профильной трубы своими руками? Смотрите видео:

Гаражные металлические ворота своими руками

Надежный гараж невозможно построить без качественных ворот. От них зависит многое: сохранность содержимого, удобство пользования и внешний вид постройки. Хорошим решением в таком случае будут металлические гаражные ворота.

Основные преимущества металлических моделей

Ворота для гаража из металла – простой и надежный вариант. Он имеет ряд преимуществ перед другими моделями:

1. В первую очередь – это цена изделия. Доступный материал, отсутствие дорогих узлов делают его оптимальным.
2. Надежность конструкции. За счет отсутствия сложных узлов и электроники такой вариант является максимально удобным и долговечным.
3. Возможность изготавливать ворота больших размеров и необходимой ширины.
4. Тихая работа. При своевременном смазывании петель открытие гаража не будет сопровождаться лязгом и скрипом.
5. Простота ухода. Очищение поверхностей не доставит труда – их можно мыть, чистить. А в случае необходимости – покрасить в любой цвет.
6. Привлекательный внешний вид. Широкий ассортимент материалов, используемых для отделки, позволяет изготовить любую конструкцию, максимально подходящую под экстерьер. Материал прекрасно сочетается с любыми видами стройматериалов.

Виды металла для ворот

Самыми прочными считаются стальные гаражные ворота. Их главными преимуществами являются:

• прочность конструкции;
• жесткость;
• надежность;
• длительный срок службы при постоянной эксплуатации.

Для изготовления ворот применяются и такие типы металла:

• для каркаса – металлический уголок либо профилированная труба;
• для обшивки поверхностей идеально подходит стальной лист толщиной 3-4 мм. Можно использовать оцинкованный лист, но он значительно дороже;
• для закладных деталей, которые забиваются в стену, подходит арматура толщиной до 16 мм.

Особенности конструкций

Конструкции ворот могут быть как сварными, так и кованными:

1. Сварные виды подходят для организации утепления входа в гараж.
2. Вторая группа изделий считается более дорогостоящей, так как технология их изготовления более трудоемкая.

Наиболее эффектными являются кованые гаражные ворота, фото которых можно найти в каталогах кузнечных мастерских. Они представляют собой произведение искусства, воплощение фантазии заказчика либо дизайнера. Несмотря на дороговизну, такие модели не теряют популярности.

Каждый может выбрать тип конструкции, максимально соответствующий его предпочтениям и назначению:

1. Распашные. Считаются наиболее простыми и доступными. Не требуют установки систем открытия.
2. Откатные. Это громоздкие ворота, которые требуют свободного пространства около гаража. Также требуются навыки установки откатного механизма.
3. Рулонные – наиболее современный вариант, позволяющий экономить свободное пространство.
4. Подъемные. Такие модели требуют пространства как внутри гаража, так и за его пределами.

Конструкция гаражных ворот состоит из нескольких основных элементов:

• несущей рамы (обычно она изготавливается из металлического уголка);
• створки (для ее изготовления подходит металлопрофиль);
• навесных петель, необходимых для установки в наружной части ворот и крепления створки к раме.

Изготовление ворот из профильной трубы своими руками

Так как обращение в специализированные компании обычно требует больших затрат, многие владельцы гаражей задаются вопросом, как сварить ворота на гараж из профильной трубы своими руками. Для этого не нужно приобретать дорогостоящие наборы. Достаточно купить:

• стальной уголок;
• металлопрофиль;
• лист металла;
• необходимую фурнитуру;
• крепежные элементы.

Перед началом работ необходимо разработать проект. При создании чертежа важно определиться с точными размерами проема. Он зависит от высоты автомобиля и его ширины.

Стандартные готовые изделия выпускаются размерами, не превышающими ширины в 5 метров и высоты 2.5 метров.

Процесс изготовления разбивается на три основных этапа:

1. Создание рамы железных ворот для гаража. Несущий элемент состоит из двух частей: внутренней и внешней. Они изготавливаются из стального уголка. Для этого потребуются: рулетка, угольник, строительный уровень, болгарка для резки листа и профилей, а также сварочный аппарат.
   Вначале замеры отмечаются на уголке и вырезаются заготовки. После каждый уровень соединения нужно отрегулировать, чтобы обеспечить ровность конструкции, и начинать сваривать.
   Полученные швы тщательно отшлифовываются. Для обеспечения жесткости конструкции по углам вертикально можно приварить рычаги (для этого можно использовать остатки уголков).
2. Установка каркаса. Основой всей системы является каркас. Он состоит из двух частей, формирующих створки. Основой для каркаса может стать профиль из металла. При изготовлении створок применяется профильная труба:
   • процесс начинается с раскладки труб ровной поверхностью вверх на разглаженной поверхности;
   • затем в прямоугольнике следует расставить направляющие;
   • при помощи угольника углы выставляются и варятся;
   • после основного этапа необходимо позаботиться о ребрах жесткости. Для створок стандартного размера достаточно по два на одну штуку.

Важно! Чем тяжелее ворота, тем больше ребер жесткости необходимо установить.

Дополнительные этапы

Далее идут вспомогательные этапы изготовления металлических гаражных ворот своими руками:

1. Конструкция выравнивается по вертикали и горизонтали, после чего сваривается. Направляющие следует располагать таким образом, чтобы оставался небольшой зазор для свободного хода створок. Это будет обрешетка, к которой будет крепиться металлическое полотно.
2. Далее следует приварка силовых петель.
3. Последним этапом является утепление гаража. В качестве утеплителя может применяться прозрачный пластик либо брезент. Эти материалы могут устанавливаться на внутреннюю часть створок по принципу жалюзи. Если необходимо более серьезное утепление, следует использовать стекловату либо пенополистирол.

Для надежности засова рекомендуется, кроме стандартного замка, использовать вертикальный штырь.

Другие типы конструкций своими руками

Кованые гаражные ворота изготавливаются в той же последовательности, что и стандартные металлические. Различие состоит в том, что на металлические листы закрепляются предварительно изготовленные художественные кованые композиции.

Важно! Декоративные элементы значительно увеличивают вес конструкции, что необходимо учитывать при разработке проект каркаса.

Кованые элементы можно изготовить самостоятельно либо приобрести готовые.

Ворота из профнастила для гаража своими руками можно сделать различных типов:

• одинарные;
• двойные;
• автоматические (с системой дистанционного управления). Этот вариант наиболее удобный, так как открывать гараж можно, не покидая салон автомобиля.

Распашные варианты из профнастила состоят из металлической рамы и створок, соединенных петлями.

Преимущество профнастила состоит в возможности сооружения ворот откатных и подъемных. Оптимальным считается подъемный вариант. Он представляет собой полотно, состоящее из нескольких секций. Специальный механизм задвигает ворота внутрь гаража при их открытии. При установке следует учесть, что гараж должен быть достаточно вместителен для такой конструкции.

Вывод

Самостоятельное изготовление ворот для гаража не только выгодное, но и интересное дело для мужчины. Однако без специальных навыков следует быть максимально осторожным и внимательным к мелочам, чтобы полученная конструкция была надежной и не перекосилась через пару сезонов.

2.
