Фундамент частного дома плита



Как сделать Плитный фундамент своими руками: Пошаговая инструкция для дома и бани +Видео

Плитный фундамент является самым прочным и надежным фундаментом из всех известных видов, однако он же является и самым дорогостоящим. Высокая цена такого фундамента обусловлена большим количеством затрат на бетон и изоляционные материалы, ведь размер такого фундамента равняется габаритам основания дома.

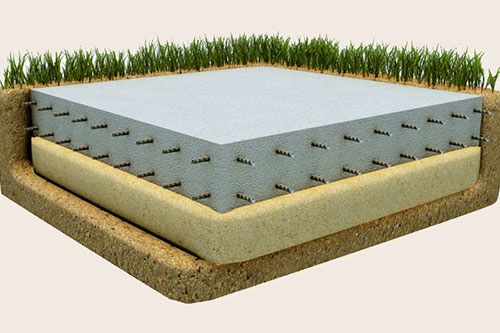

Фундамент плита. Плюсы и минусы плитного фундамента дома

Плюсы при строительстве

  1. Неоспоримым плюсом плитного фундамента является то, что он дает возможность построить каркасный дом, вообще любое здание (тяжелый дом, баню и т.п.) даже на заболоченных грунтах или торфяниках.
  2. Конструкция такого фундамента, который представляет собой монолитную армированную плиту, позволяет ему как бы «плавать» на поверхности почвы, перемещаясь вместе с мигрирующим верхним слоем влажных грунтов. За такую особенность плитный фундамент прозвали плавающим.
  3. Сложности возведения плитного фундамента связаны, как правило, с моментом расчета необходимых материалов.
  4. Такого рода фундамент-монолитная плита станет полом для цокольного этажа дома, что достаточно удобно и практически выгодно.

Минусы монолитной плиты в фундаменте

  1. Конечно это дороговизна, не все могут себе его позволить. И хотя плитный фундамент является самым дорогим из всех, экономить на его возведении не стоит, ведь от его прочности зависит устойчивость и долговечность всей постройки.
  2. Если вы вдруг захотите перенести каркасный дом, с фундаментом стоит попращаться, в отличии от винтовых свай, которые можно выкрутить и использовать снова.

Возведение фундамента. Этапы установки

1. Плитный фундамент является мелкозаглубленной разновидностью фундаментов. После основной разметки на участке строения роется котлован. Плитный фундамент устраивают таким образом, чтобы он не сильно выступал на поверхности почвы. Глубина котлована рассчитывается исходя из следующих размеров: высота самого фундамента (20-40 см.) + высота песчанной подушки (не менее 10 см.) + слой теплоизоляции (до 10 см.).

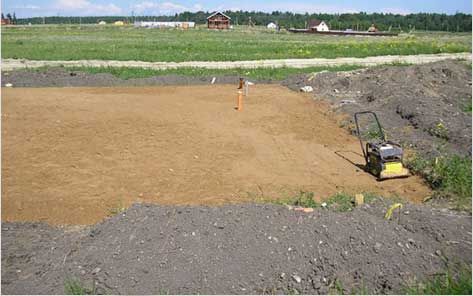

Засыпаем песок. Выравниваем основание

2. На дно котлована насыпается песчаный слой, который необходимо тщательно утрамбовать. Некоторые строители засыпают слой щебня, но это не обязательно, он всё равно умнется в песок. Пенокомплекс тоже не обязателен, но фирмы, чтобы больше заработать, делают с ним. Затем кладется слой гидроизоляции, в качестве которой может быть использован рубероид, застилаемый внахлест и спаянный газовой горелкой. В зависимости от климата на слой гидроизоляции укладывается теплоизоляционный материал (пенопласт или пенополистирол). Следует знать , что данный фундамент требует утепления не только в основании плиты, но и с боков конструкции.

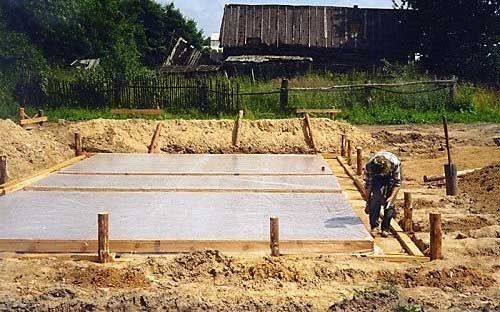

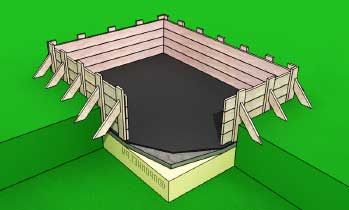

3. Следующий этап – возведение опалубки по всему периметру будущей монолитной плиты-фундамента.

Доски опалубки также покрывают гидроизоляцией.

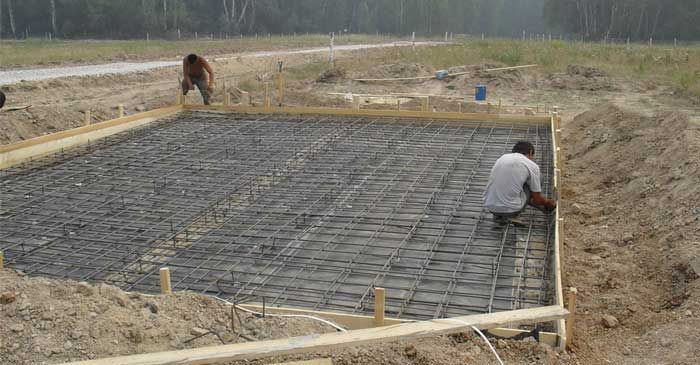

4. Далее по всей поверхности фундамента в виде решетки укладывается арматурный каркас из прутьев диаметром не менее 12 мм. Прутья фиксируются между собой проволокой, размер полученных после связки окошек может быть 20 на 20 см. или 30 на 30 см.

Подготовка каркаса перед заливкой бетона

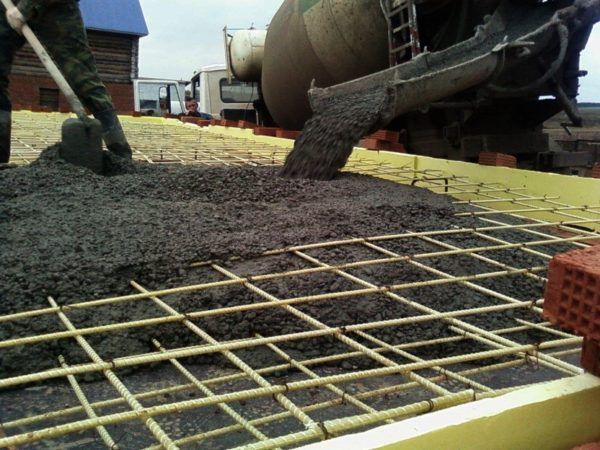

5. Когда арматурный каркас установлен – заливаем бетонную смесь. Для монолитного плитного фундамента потребуется достаточного большое количество бетонной смеси.

Если залить плиту в один прием не получилось отложить заливку второго слоя можно на срок не более 12 часов, в противном случае фундамент может получиться не таким прочным, как хотелось бы.

Заливаем плитный фундамент своими руками

Существует еще один вариант возведения плитного фундамента, когда по всему примеру опалубки помещаются готовые железобетонные плиты, которые заливаются бетонной стяжкой. Однако такой вариант фундамента будет уступать монолитному в прочности. К тому же для укладки тяжелых бетонных плит понадобится привлечение спецтехники, что вряд ли станет более экономически выгодно, чем устройство плитного фундамента монолитной конструкции.


Как только бетон застывает и набирает прочность — фундамент под ваш будущий дом готов.

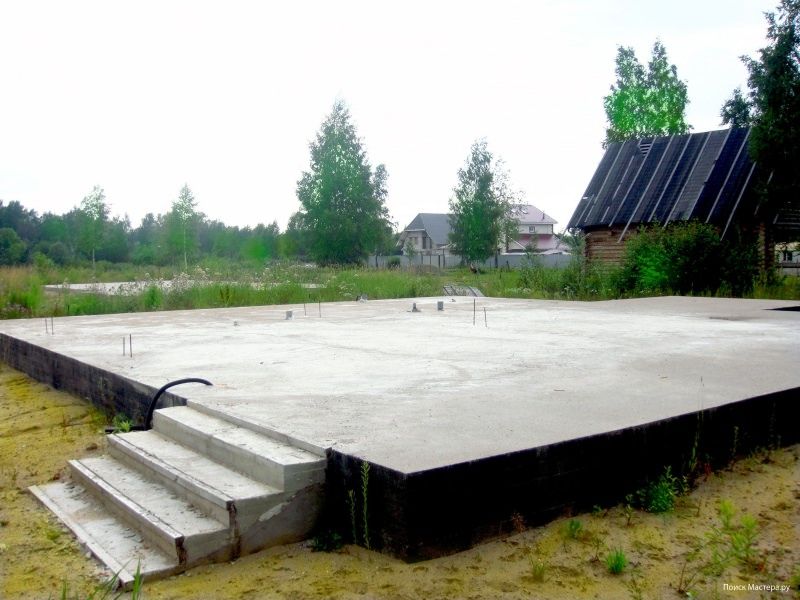

Плитный фундамент: конструктив, особенности устройства, процесс монтажа

От того, насколько оптимален выбор базовой опоры здания, зависит не только его способность противостоять внешним нагрузкам – это сильно влияет и на себестоимость строительства в целом. Плитный фундамент самый бетоно- и металлоёмкий. Но когда грунт на объекте просадочный (торфы, лёссы, пески), пучинистый (если в добавок к рыхлой структуре высоко поднимаются грунтовые воды), сплошное основание является наилучшим выходом из ситуации.

Именно этот вариант в подобных гидрогеологических условиях обычно и берётся на вооружение в частном строительстве, в том числе и при возведении домов с подвальными и полуподвальными этажами. К тому же, при таком конструктиве отпадает необходимость устройства чернового пола, что частично компенсирует довольно высокие затраты на фундамент.

Особенности конструкции плитного монолита

В чём заключается суть работы сплошной фундаментной плиты? В том, что она наиболее равномерно распределяет нагрузки от веса здания по поверхности нестабильного грунта. Это сравнимо с хождением по сугробам: ноги проваливаются, а если надеть лыжи или широкие снегоступы, можно без проблем удержаться на поверхности.

На заметку! Если на проблемных грунтах применение плитных оснований является необходимым условием, то в нормальных условиях (при наличии сухого плотного грунта), их устройство нецелесообразно экономически.

Существует несколько инженерных решений таких фундаментов, о которых мы и расскажем далее.

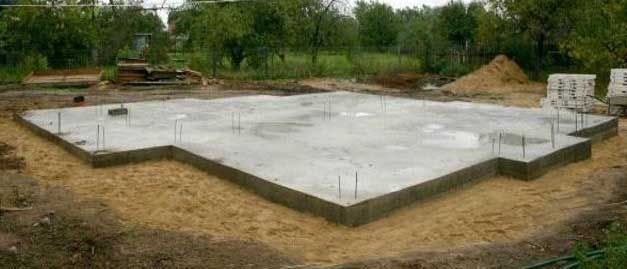

Поверхностный (плавающий)

Термин «плавающий» применяется к малозаглублённой плите на том основании, что при подвижках грунта, связанных с явлениями пучения, она может изменять своё пространственное положение, сохраняя в целостности всё то, что на неё опирается. Плита может быть сплошной, ребристой или решётчатой, собираемой из пересекающихся сборных ЖБ балок.

Последний вариант более жёсткий и чаще проектируется в промышленном строительстве, поэтому подробности его устройства мы опустим. Наша статья ведь не пособие для проектировщиков, а рассчитана на обычного любознательного читателя, затеявшего строительство на своём участке.

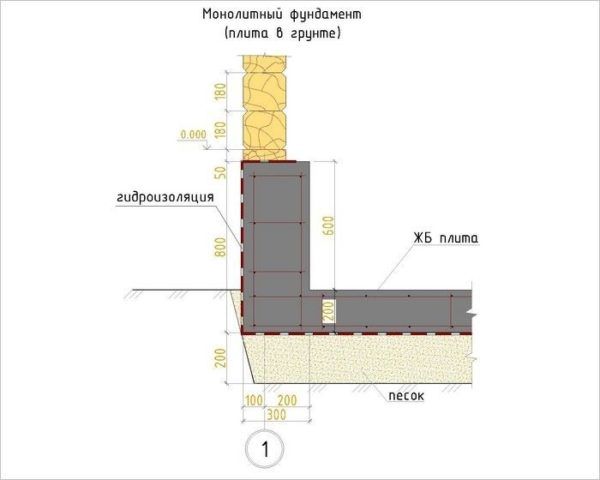

Плиту в сплошном исполнении, с малым или нулевым заглублением (когда снимается только плодородный слой почвы), проектируют на грунтах, наиболее подверженных просадке и пучению — в том числе и насыпных.

Чем больше вес здания, тем меньше под ним будет деформироваться грунт. При этом исполнение плитной базы монолитное, из высокомарочного бетона, аримируемого профильными стержнями диаметром не менее 10 мм.

Тем не менее нужно понимать, что хоть грунтовое основание и может быть подверженным пучению, но ни в коем разе не должно находиться в зоне оползней. Говоря языком строителей: вертикальная подвижность земляного пласта может быть и существенной, но сильные горизонтальные подвижки нежелательны.

Верх плиты может выполнить и функцию цокольного перекрытия, но когда нужен высокий цоколь, его можно предусмотреть как в монолитном варианте (ещё на стадии бетонирования плиты), так и возвести из фундаментных блоков или кирпича. Соответственно, цокольное перекрытие в этом случае будет обустраиваться отдельно, поверх этой стенки.

Определение параметров

Профессиональное проектирование фундамента (как и всего дома), для индивидуальных застройщиков не всегда доступно в виду высокой стоимости данных услуг. Поэтому параметры конструкций чаще всего принимаются ими приблизительно, учитывая лишь «неснижаемый минимум».

В первую очередь возникает вопрос, какой должна быть толщина плиты.

Таблица 1. Варианты армирования и толщина основания

Тип постройки Вариант армирования и толщина основания

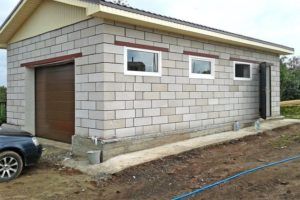

Под хозяйственно-бытовые постройки: гаражи, бани, хозблоки, сараи, достаточно плиты толщиной 10-15 см с однорядным армированием сеткой.

Для одно- или двух- этажных домов, возводимых из облегчённых материалов: на деревянном или металлическом каркасе; из ячеистого бетона; щелевого кирпича по технологии колодцевой кладки, плиту заливают толщиной 20-25 см, с закладкой двух рядов увязанной в объёмный каркас арматуры.

Под тяжёлые бревенчатые, брусовые, каменные, бетоноблочные и кирпичные дома с солидной шириной кладки, толщина плиты не должна быть меньше 25 см (если этаж один) и 30 см, если этажей два. Армирование так же предусматривается объёмное.

В таблице приведены параметры, которые можно брать во внимание при строительстве на грунтах с достаточной прочностью. Если же вы строите, к примеру, в заболоченной местности или на торфянниках, нужно увеличить и толщину плиты, и диаметр арматуры (не 10-12, а 14-16 мм).



  1. Диаметры арматуры в каркасе могут быть комбинированными. В таком случае, большие стержни располагают ближе к подошве фундамента, а меньшие – в верхнем ряду. Пруты могут применяться не только стальные, но и композитные, из стеклопластика.
  2. Мелкозаглубляемую плиту обычно заливают заподлицо с поверхностью грунта. Глубина котлована складывается из суммарной толщины всех слоёв — в том числе: песчано-щебёночного подстилающего слоя, который занимает основную часть объёма котлована; подбетонки; гидроизоляционных прослоек.
  3. В среднем получается пирог толщиной 65-75 см. Заглубляют его только в том случае, когда проектом предусмотрен цокольный этаж или подвал. Высота его стен и определяет уровень заложения фундамента.
  4. Площадь плиты должна с каждой стороны выходить за пределы контуров стен. Объём бетона рассчитывается путём перемножения её длины, ширины и толщины. Для основной заливки используются смеси класса В20, на подбетонку — В7,5.

Имея в собственности участок в 10 соток важно внимательно отнестись к его планировке – выбору места под строительство дома и хозяйственных построек, размещению основных зон на оставшейся территории. Все это необходимо сделать так, чтобы каждый сантиметр земли был задействован с пользой. О том, как распланировать участок 10 соток, схема расположения основных элементов и правила зонирования будут даны в специальной статье.

Формирование и бетонирование плиты

Весь процесс работ по устройству монолитного фундамента можно разбить на четыре основных этапа. Это:

  1. Геодезическая часть работ (разбивка осей по контуру плиты).
  2. Обустройство швов — но это в том случае, когда объём работ слишком большой, и за один день не может быть завершён.
  3. Бетонирование.
  4. Контроль над твердением бетона и уход за ним.

В процессе работ участвуют такие механизмы и приспособления:

Достоинства и недостатки плитного фундамента

Отечественное частное строительство нечасто использует плитный фундамент. Однако во всем мире он применяется весьма обширно для возведения самых разнообразных построек. Свойства такого фундамента делают его подходящим для самых разных климатических зон. Конечно, кроме существенных плюсов есть и некоторые минусы. Но обо всем поподробнее…

Под понятием плитного фундамента подразумевается плита из железобетона. Устанавливается она под всей площадью постройки. При этом может плита устанавливаться как на уровне поверхности земли, так и заглубляться в землю. Предназначение плитного фундамента состоит в распределении нагрузки на более объемную площадь, что предотвращает деформацию возведенных объектов при движениях грунта.

Толщина железобетонной плиты для плитного фундамента может варьироваться от 20 до 40 см. Укладка плит предполагает подготовку грунта и обустройство «подушки» из песка.

Преимущества и недостатки

Важнейшим преимуществом плитного фундамента является его большая площадь опоры, что существенно снижает давление, оказываемое на грунт. Как следствие, исключается неравномерная осадка постройки и деформация стен.

Среди прочих достоинств можно отметить следующие:

  • простота монтажа;
  • безопасность и долговременные гарантии прочности;
  • противостояние как наземным, так и грунтовым водам;
  • предотвращение движения грунта;
  • вероятность обустройства цокольного этажа;
  • применение плиты как основы пола первого этажа.

Существенный минус плитного фундамента заключается в его стоимости, более высокой в сравнении с другими вариантами. Однако они оправдываются за счет гарантированной надежности плитного фундамента перед негативными природными условиями.

Описание

Различается два типа плитного фундамента: классический и плавающий:

  • Фундамент классического типа располагается ниже обычного уровня промерзания почвы. Это позволяет дополнить постройку цокольным этажом или подвальным помещением.
  • Плавающий тип плитного фундамента закладывается на глубину 70-90 см от поверхности земли, что исключает возможность постройки вглубь.

Также различают следующие виды плитного фундамента:

  1. Обычный. Его укладка возможна при рытье обычного котлована, который затем утрамбовывается и выравнивается. При этом минимальная толщина «подушки» должна быть не меньше 15 см.
  2. Сплошной (монолитный), или утепленный. Подобный фундамент чаще всего используется в холодных климатических зонах.
  3. Фундамент из цельной решетчатой плиты. Применяется в основном для возведения крупных объектов.

Сфера применения

Применение плитного фундамента считается оптимальным вариантом при постройке домов из самых различных материалов, как легких, так и тяжелых. Его устройство допускается на любой разновидности почвы, от песчаной до торфяной. Плита превосходно выровняет вертикальные и горизонтальные смещения земли. Не боится такой фундамент и грунтовых вод, которые оказывают на него довольно большое воздействие.

В частном строительстве плитный фундамент может совмещаться с постройками из любых материалов. Это могут быть каркасные дома, дома из бруса или СИП-панелей, кирпича или газобетона.

Технология укладки

На начальном этапе закладки плитного фундамента необходимо исследование грунта в месте предполагаемого возведения объекта. Эта процедура необходима для определения толщины «песчаной подушки». Лишь затем составляется окончательный проект.

Монтаж плитного фундамента происходит в следующем порядке:

  1. Снимается верхний грунтовый слой, роется котлован. Глубина его должна превышать глубину промерзания почвы. Дно котлована выравнивается и трамбуется.
  2. Укладывается песчаная «подушка», которая также выравнивается и утрамбовывается.
  3. Монтируется гидроизоляция и дренажная система.
  4. По всему периметру будущего здания выставляется опалубка.
  5. Далее, также по периметру, устанавливается арматура (даже стеклопластиковая), производится армирование.
  6. Начинается заливка бетона. При этом бетонная масса заливается послойно, по 15 см. Если в качестве фундамента используются готовые плиты, то поверх их производится бетонная стяжка.
  7. Осуществляется вибрирование застывшего бетона, что обеспечивает дополнительную прочность.

Виды плит для фундамента

Плитный фундамент различается и по видам применяемых плит:

  • для небольших построек используется монолитная плита, характеризующаяся простотой технологии заливки и небольшой глубиной закладки;
  • для промышленных и высотных зданий используется фундаментная плита с ребрами жесткости, собираемая из отдельных плит, прочно скрепленных между собой, либо применяется полностью монолитная конструкция;
  • для строительства сверхустойчивых сооружений, особенно в зонах с повышенной сейсмической активностью, применяется коробчатая конструкция, собираемая из сборных или монолитных бетонных коробов, жестко скрепляющихся друг с другом.

Параметры плитного фундамента выбираются исходя из технологии строительства. В основном толщина плиты составляет 30-40 см. несмотря на то, что часто применяются сборные плиты, более надежной считается монолитная плита, обеспечивающая большую жесткость и надежность готового фундамента.

Из готовых плит для плитного фундамента применяются следующие виды:

  1. Плиты для фундамента мелкозаглубленного. Они устанавливаются по всей площади здания и наиболее равномерно распределяют нагрузку на грунт. Такие плиты рекомендуется использовать для домов из бревна, бруса и разнообразных стеновых блоков.
  2. Финская плита не очень толстая, однако, очень прочная и обладает прекрасными тепловыми характеристиками. Применяется чаще всего для каркасных домов и для зданий с теплым полом.
  3. Плавающие ребристые плиты прекрасно подходят для изменчивых грунтов. Они защищают здание от проседаний, разрушений и образования трещин. Единственным минусом таких плит является их более высокая цена.
  4. Теплая плита, по-другому, скандинавская или утепленная шведская плита, может устанавливаться на любом грунте, поскольку не позволяет почве пучиться, а теплоизоляционный слой предотвращает замерзание грунта. Подходит для использования в качестве пола первого этажа и для обустройства теплых полов.
  5. Плиты перекрытия довольно часто применяются в строительстве для обустройства плитного фундамента, это позволяет повысить надежность готовой конструкции.
  6. Дорожные плиты могут использоваться в качестве альтернативы бетонной заливке. При этом значительно сокращаются временные затраты, поскольку не требуется полностью заливать плиту, достаточно выполнить бетонную стяжку.

Для увеличения прочности постройки рекомендуется делать плитный фундамент немного шире основного здания. Лишние метр – два не сыграют существенной разницы в затратах, а надежность многократно увеличится.

Состав

Состав плитного фундамента полностью зависит от характеристик будущей постройки. При ошибках выбора материала исправить их после заливки будет невозможно. Марка бетона выбирается в зависимости от предназначения постройки и погодных условий:

  • для одноэтажных вспомогательных зданий (гараж, летний домик, хозяйственные постройки) можно применять бетон марки М50, при условии последующей установки стяжки из более прочного бетона;

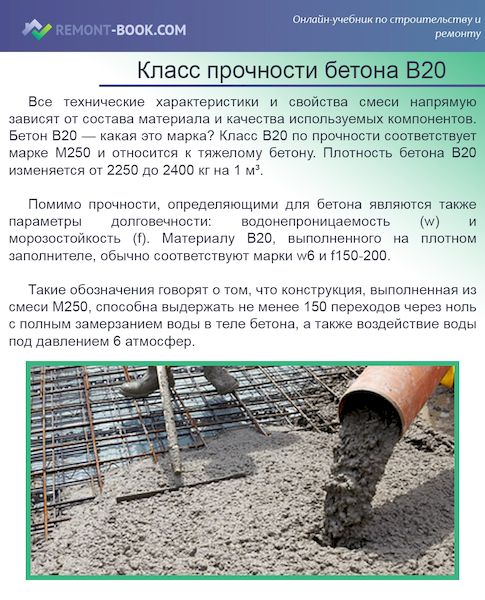

  • если зимой температура опускается до -20 градусов, то лучше применить морозостойкую марку бетона F-75;
  • для постоянно эксплуатируемых жилых зданий следует выбирать прочный бетон марки М200 с повышенной водонепроницаемостью (не менее 95 %).

Если весь объем бетона не удается залить в один день, то продолжать работу можно не позже чем через 12 часов. В противном случае необходимо подождать 1-2 недели до полного высыхания залитого слоя и лишь затем продолжить заливку, это предотвратит образование трещин за счет неравномерного высыхания бетона.

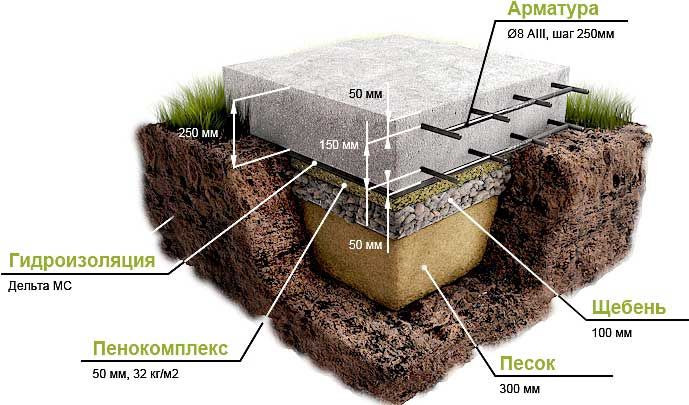

Описание слоев

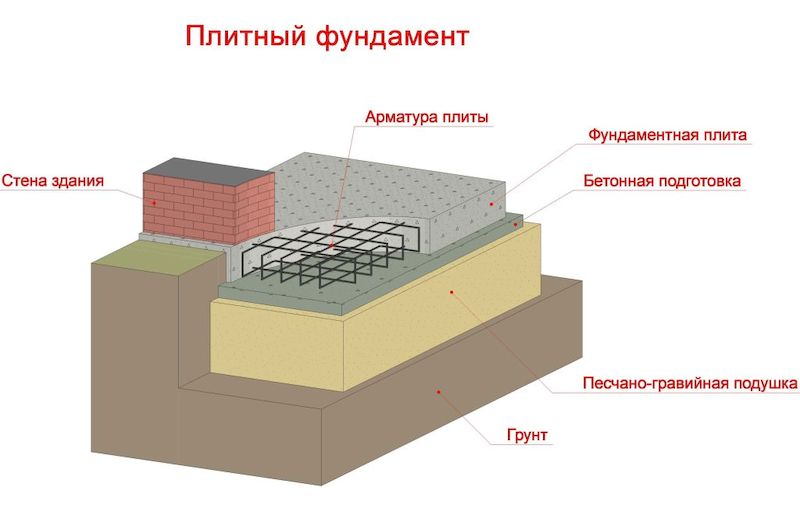

Если описывать плитный фундамент послойно, то выглядит он следующим образом (снизу вверх):

  1. Грунт. Перед укладкой фундамента копается котлован необходимой глубины, и дно его тщательно выравнивается и утрамбовывается.
  2. Песчаная «подушка». На грунт насыпается песок. При этом каждые 10 см он проливается водой и уплотняется.
  3. Геотекстиль. На него укладывается дренажная труба.
  4. Щебень. Необходим для предотвращения забивания грунтом отверстий дренажной трубы.
  5. Бетонная стяжка. Предотвращает повреждения гидроизоляции.
  6. Гидроизоляция. Ее установка необходима, поскольку бетон прекрасно впитывает влагу и при промерзании его могут образоваться трещины.

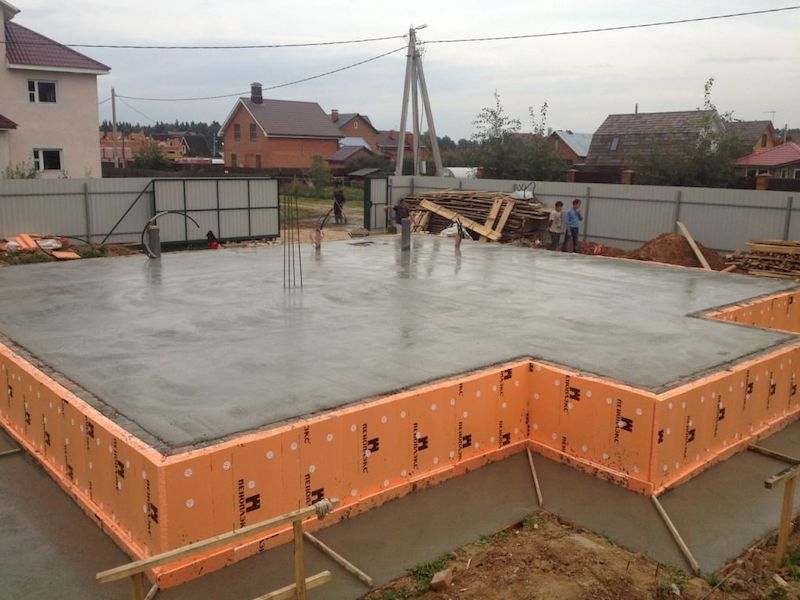

  7. Экструдированный пенополистирол, например Пеноплекс. Требуется для дополнительного утепления фундамента, особенно при холодном климате.
  8. Защитный слой из п/э пленки.
  9. Железобетонная плита.

Отзывы

«Плитный фундамент стал решением моей проблемы. В наследство я получил небольшой участок земли и хотел построить там дачу. Однако меня останавливало то, что грунтовые воды находятся в метре под землей. Но с применением плит это стало не существенно».

Игорь Сабельников, Воронеж

«Как бывший строитель, я могу утверждать, что плитный фундамент – это наилучшее решение. Он не просаживается, превосходная тепло- и гидроизоляция. Здание с таким фундаментом будет сверхустойчиво».

Вадим Решетов, Саратов

«Здравствуйте. Плитный фундамент я использовал при постройке дома по совету западных родственников, хотя изначально планировал воспользоваться обычным ленточным. Воспользовавшись советом, об этом не пожалел, я уверен в прочности постройки, а бетонную плиту использовал как пол цокольного этажа».
