Установка дверей-купе

Содержание:

Установка дверей—купе своими руками позволяет домашнему мастеру при должном уровне навыков и оснащения сэкономить на услуге профессионалов и украсить интерьер интересным функциональным объектом.

Как устроены раздвижные двери и в чем их преимущества?

Для того, чтобы установить раздвижную дверь—купе правильно необходимо разобраться в ее устройстве. Подробная схема механизма показана на рисунке.

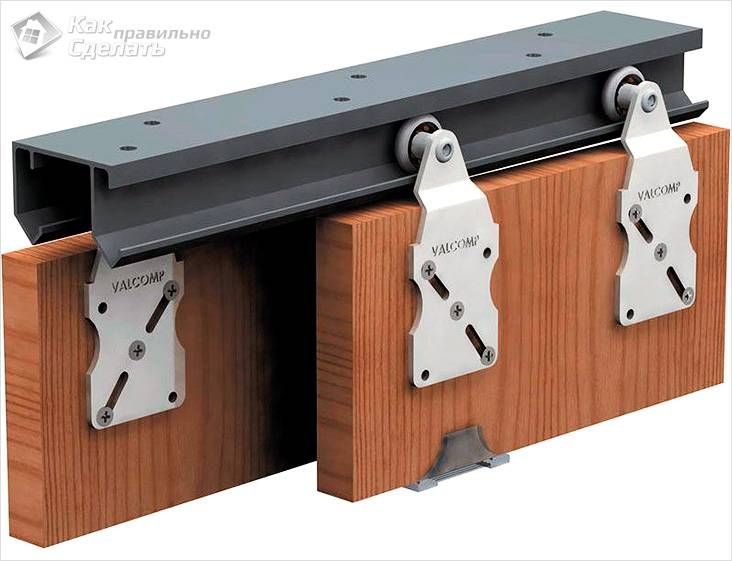

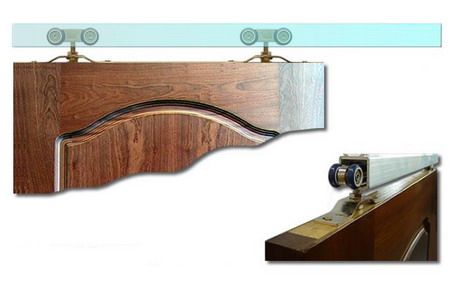

В новых моделях полотно подвешивается на верхнюю направляющую и свободно перемещается в рабочей зоне. В устаревших моделях движение полотна производится по верхней и нижней направляющей.

Популярность межкомнатных раздвижных дверей обусловлена наличием ряда преимуществ:

• легко поставить своими руками;
• доступная стоимость;
• большая вариативность моделей;
• высокие эстетические качества;
• легкость конструкции;
• возможность сэкономить полезную площадь комнаты за счет устранения мертвой зоны для открывания створок.

Самостоятельная установка: подготовка и монтаж

Эргономичные, компактные и эстетичные раздвижные двери можно установить своими руками. Для этого необходимо заготовить материал и подробно разобрать инструкцию монтажа.

Необходимые материалы

Для сборки руками конструкции потребуются: готовое полотно и наличники, брус из дерева 50 мм в поперечнике, направляющая, фальшпанель, фурнитура (стопоры и пр.). Помимо этого мастеру необходимо подготовить электрический шуруповерт и свело «перо», саморезы, пена для монтажа, клинья из дерева, строительный уровнемер, отвес и измерительная рулетка.

Расчет конструкции

Правильно поставить дверь—купе поможет корректный расчет. Измерьте габариты дверного проема. К полученным величинам рекомендуется прибавить по 5 см по высоте и по ширине (в обе стороны). Такое полотно гарантированно будет перекрывать дверной проем. Для расчета длины направляющей достаточно умножить показатель ширины полотна на два.

Для правильной установки следует учесть важное требование: расстояние между наличниками и дверью должно быть не менее 10 мм. Это предотвратит истирание полотна.

Перед установкой межкомнатных дверей—купе необходимо подготовить проем: выровнять откосы, оштукатурить и нанести декоративный слой. Можно установить декоративный короб из МДФ. Его сборка производится в горизонтальной позиции. Планки выпиливаются по длине и выставляются по уровню, фиксируются клиньями и распорками.

Направляющие собираются по следующей схеме:

• По размеру направляющей вырезают длину бруса.
• Саморезами прикрутите направляющую из металла к нижней части бруса.
• Уровнем выставите на нужной высоте позицию направляющей и зафиксируйте ее. При этом центр планки должен быть на крайней части проема со стороны открывания двери.

Навешивание двери

Проверьте соответствие размеров полотна габаритам проема перед его установкой. Правильная установка межкомнатных дверей купе своими руками производится по алгоритму:

• В торцевой части полотна по краям «пером» высверлите по одному отверстию для монтажа роликов.
• Саморезами прикрутите две пластины для оформления основания.
• В образовавшееся отверстие между полотном и пластинами поместите ролики, при этом их необходимо завести под направляющие рейки. Ролики следует закрутить на желаемую высоту.
• Полотно требуется выставить в вертикальном направлении, приподнять и завести под направляющую. Расположение колес должно быть параллельным для их свободного скольжения по рельсе.

После проверки всех уровней стыки заполняются пеной и осуществляется установка фурнитуры.

Монтаж фурнитуры

Для установки стопора по — правильному полотно отводится в открытом виде и отмечается нужную степень распахивания. На обеих крайних точках направляющей устанавливается ограничитель, фиксируется к балке. После этого в боковых частях закрепляются заглушки.

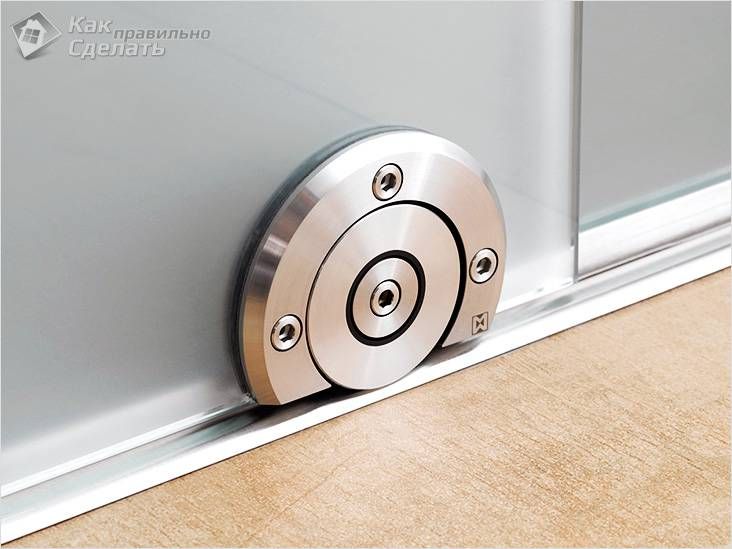

Флажковый ролик, предохраняющий полотно от колебаний при движении, устанавливается на полу так, чтобы он заходил в паз, имеющийся в нижней торцевой части двери.

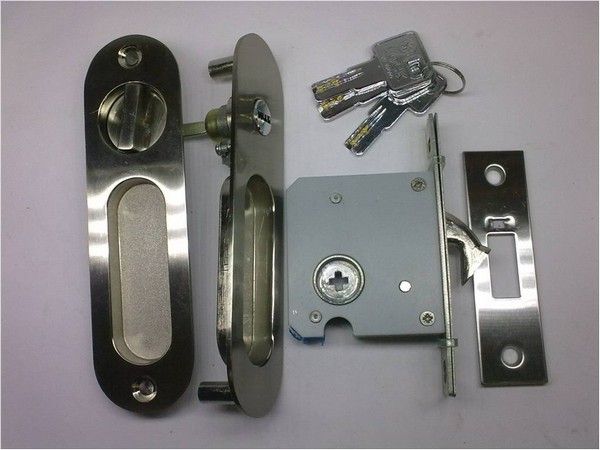

Для установки врезных ручек в полотне делают углубление в соответствие с размером фурнитуры. Затем присоединяется основа и накладка.

После этого собираются наличники и фальшпанель. Их монтаж производится с помощью клея или гвоздей без шляпок. При необходимости наклеиваются уплотнители.

Вывод

При установке дверей—купе своими руками необходимо корректно рассчитать габариты конструкции в соответствии с размерами проема и учесть все необходимые зазоры. Полотно, расходники и фурнитуру выбирайте высокого качества. В этом случае изготовленная своими руками конструкция станет украшением интерьера и будет служить долго.

Порядок установки дверей купе

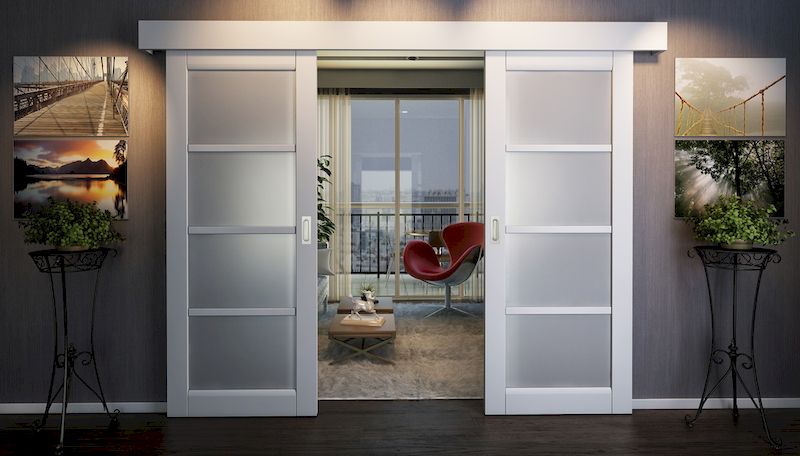

В начале своего появления раздвижные двери приобрели популярность благодаря значительной экономии пространства и устанавливались зачастую в квартирах с небольшой квадратурой. Однако, весьма скоро их преимущества были оценены по достоинству и хозяевами больших квартир и домов. Ведь помимо оригинального внешнего вида и бесшумности, конструкция обладает высокой прочностью, а установка дверей купе достаточно проста и не требует особых затрат и может быть легко выполнена самостоятельно при наличии стандартных инструментов.

Принцип функционирования конструкции

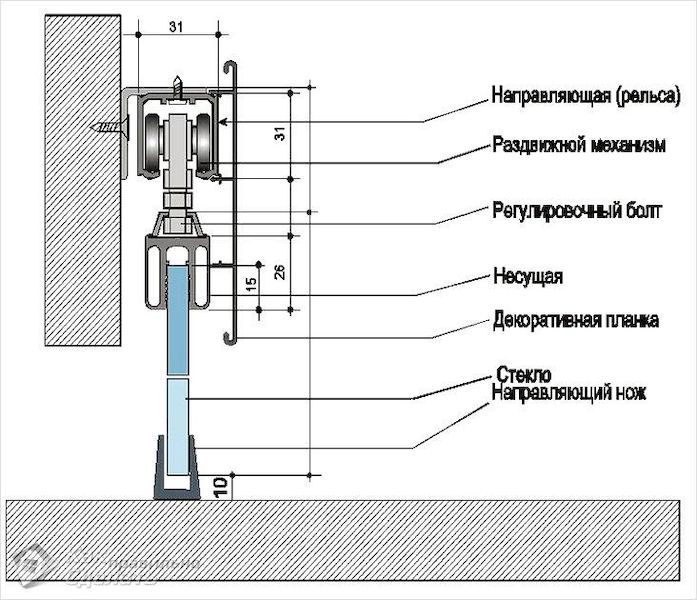

При установке дверей купе своими руками следует знать, что их конструкция может быть нескольких типов, отличаются они друг от друга не только внешним видом, но и способом монтажа и, как следствие, принципом открытия. Общими элементами для всех типов конструкций являются колесики на торцевой части и рейка для перемещения полотна. С обеих сторон находятся ограничители хода. Сама система получается висящей, благодаря чему достигается плавность хода и отсутствие порогов.

Виды раздвижных систем

Выбор раздвижных дверей зависит от изначальных размеров проема, а также функционального предназначения. Так, для разделения помещения на отдельные зоны выгодно применять конструкцию из 2 и более полотен с подвижными механизмами или оснащенных створками по бокам.

Для изоляции двух помещений эффективным будет использование конструкции, содержащей не более 2 полотен, двигающихся по рейке вдоль стены. Также возможно обустройство двери, входящей при открытии в зазор между обычной и фальшстеной. Сама же установка дверей системы купе своими руками подробно показана в видео в нашей статье.

Установка двери купе различается лишь в виде используемой направляющей рейки. Количество роликовых механизмов напрямую зависит от веса конструкции. Если тяжесть полотна не превышает 30 кг, достаточно установки 2 колесных кареток. Если же двери тяжелые, при установке двери купе необходимо пропорционально увеличивать количество роликовых механизмов для надежности крепления и правильного распределения нагрузки.

Материал полотна

При изготовлении дверей купе возможно использование как цельного полотна из одного материала, так и комбинирование из различных элементов. Полотно может изготавливаться из таких материалов или их комбинаций:

• Закаленное стекло;
• МДФ;
• Ламинированное ДСП;
• Дерево;
• Стеклопластик.

От выбора состава полотна двери и ее декоративного оформления будет зависеть окончательный вес конструкции. При установке двери купе ширина и высота используемого изделия должна превышать замеры проема на 6 -7 см.

Что необходимо для монтажа

Для установки двери купе своими руками важно убедиться в ровности контура дверного проема и стен. Довольно часто, для монтажа двери в перегородку из гипсокартона дополнительно используется деревянный брусок. В случае зонального разделения пространства, направляющая рейка может прикрепляться непосредственно к потолку.

Когда происходит установка раздвижных дверей купе, как можно посмотреть на видео в статье, процесс начинается с демонтажа всех имеющиеся элементов старых дверей, включая петли. Коробка вынимается, а дефекты и повреждения стен поддаются тщательной шпаклевке и шлифовке. Помимо самого полотна, установка раздвижной двери купе потребует иметь при себе следующие элементы, применение которых в ходе монтажа можно увидеть в видео-руководстве в данной статье:

• Набор подходящей фурнитуры;
• Саморезы;
• Анкера для прикрепления деревянного бруса к стене;
• Брусок размером сечения 5*5 см, длина элемента должна быть вдвое больше ширины полотна двери;
• Доборы и наличники для декора и скрытия крепежных элементов, а также рама, обрамляющая проем двери;
• Рулетка;
• Уровень;
• Шуруповерт;
• Стамеска;
• Простой карандаш;
• Отвес.

Установка конструкции

Раздвижной механизм при покупке, в большинстве случаев, комплектуется подробной инструкцией по монтажу. Принципы сборки подобных механизмов у разных производителей могут незначительно отличаться.

Монтаж деревянного бруса

Изначально установка двери системы купе, производящаяся своими руками, требует, как можно узнать из видео на нашем сайте, произведения некоторых замеров и расчетов. Необходимо, вертикально приставив дверное полотно к проему, произвести простым карандашом на стене разметку линии верха. Отмерив от нее 6-7 см вверх и выставив уровень, необходимо горизонтально прочертить полосу. Ориентируясь по прочерченной линии, при помощи анкеров, производится монтаж деревянного бруска.

Планку необходимо закрепить на стене таким образом, чтобы одна ее половина находилась непосредственно над проемом, начинаясь от обрамляющей рамы, а другая – со стороны, в которую будет открываться дверь. Такой способ монтажа необходим для полного закрытия и открытия дверного механизма.

Если произвести крепеж деревянного бруса без применения уровня, после установки двери купе конструкция будет открываться или закрываться самопроизвольно.

Направляющая рельса

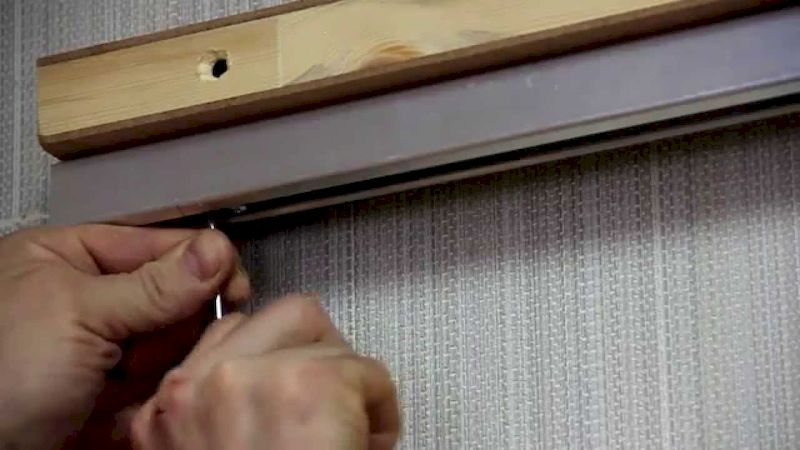

К нижней торцовой части бруса, на расстоянии в 15-20 см друг от друга сверлятся отверстия. С их помощью к деревянному брусу крепится металлический направляющий рельс. Важно закрепить рельсу таким образом, чтобы расстояние между ней и стеной, позволяло свободно перемещать дверь.

Для установки дверей купе, прячущихся в стену при открытии, необходимо соорудить специальную примыкающую к основной стене гипсокартонную конструкцию. Такой прием способен визуально увеличить размеры помещения.

После монтажа, в направляющую рельсу вводятся роликовые каретки для проверки свободы хода механизма. После успешной проверки торцы рельсы необходимо закрыть резиновыми амортизаторами. Дальнейшие монтажные мероприятия напрямую зависят от вида устанавливаемой двери.

Монтаж двери с дополнительным нижним креплением

В случае установки двери купе с дополнительными креплениями снизу, возможно постепенное повреждение полового покрытия. Однако такая конструкция более надежна в ходе эксплуатации. Имеется несколько способов монтажа нижнего крепления двери купе:

• В область нижнего торца полотна двери, устанавливается профиль П-образного типа или две тонких рейки, монтирующихся строго параллельно друг другу;
• Укладка паза в торцевой части для направляющей рейки или роликового механизма;
• Установка металлической направляющей рейки по всей ширине дверного проема на полу. Такой вариант используется крайне редко, поскольку в результате образуется порог.

В случае, когда установка дверей купе производится с созданием порога, необходимо осуществить крепеж профиля или пазов для нижних роликов. Пазы изготавливаются при помощи стамески или фрезерного станка. Углубление и ширина паза должны быть несколько больше высоты нижнего направляющего механизма и его ширины.

Профиль для нижнего крепления дверей.

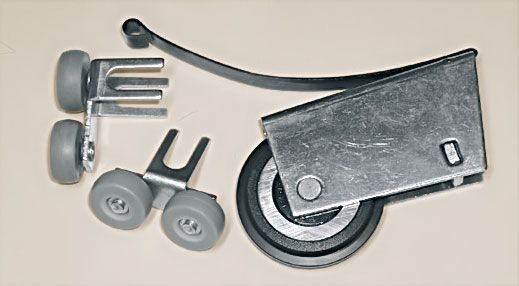

На верхнюю торцевую часть двери крепятся скобы, при помощи которых поверхность будет соединяться с роликовым механизмом. Для точной установки нижней направляющей рельсы, необходимо временно прикрепив каретки к полотну, отвести дверь в крайнее открытое положение. После, сняв дверь, при помощи отвеса зафиксировать нижнюю рельсу.

Монтаж дверного полотна

Когда вся конструкция уже готова, необходимо зацепить нижним пазом полотна двери направляющую рельсу. После этого, дверь закрепляется на роликах. Используя уровень, необходимо подкручивать регулировочные болты до строгой вертикальной позиции полотна двери. При отсутствии помощника, способного поднимать и держать полотно, при установке дверей купе можно подкладывать под нее подручные средства.

Правильно смонтированная конструкция при использовании не производит шума. Однако, при имеющихся в доме маленьких детях или взрослых, остро реагирующих даже на практически незаметные раздражители, рекомендуется установка резиновой прокладки на верхнюю направляющую рейку. Прокладку можно приобрести в магазине или изготовить самостоятельно из камеры колеса автомобиля или иного, схожего по свойствам предмета.

Установка доборов и фурнитуры

После завершения установки дверей купе, необходимо в стороне от коробки закрепить на стене стойку, в которую будет упираться дверное полотно при полном закрытии. Точно такая же стойка будет монтироваться с противоположной стороны, в зоне полного открытия. Крепежные элементы закрываются при помощи элементов доборов.

Установка фурнитуры производится в последнюю очередь. Наличники и ручки крепятся к плоскости двери при помощи специальной клеевой смеси или фиксируются финишными гвоздями в области стоек либо верхнего бруса.

Установка дверей шкафа купе своими руками

• 1 Конструктивные особенности и достоинства раздвижной системы
• 2 Сборка
• 3 Установка направляющих
• 3.1 Верхняя направляющая
• 3.2 Нижний направляющий профиль
• 4 Монтаж фиксатора
• 5 Регулировка дверей
• 6 Как наклеить буферную ленту
• 7 Пошаговая инструкция – расчет и сборка дверей
• 7.1 Делаем обрамление дверей
• 7.2 Сборка обрамлений
• 7.3 Установка наполнения
• 8 Видео

Лишь появившись на рынке, шкафы купе обрели популярность среди большинства жителей больших и маленьких городов. В списке мебельных продаж на протяжении вот уже многих лет они уверенно держат лидирующие позиции. В сегодняшнем понимании шкаф купе – это простая комбинированная система, которая позволяет экономить пространство в доме и выгодно подчеркивает особенности интерьера. Стоит заметить, что вписывается этот предмет мебели практически в любой дизайн. Возможность установки шкафа даже в небольшой квартире, а также раздвижные двери – это главные достоинства этой модели. В этой статье речь пойдет о том, как осуществляется установка дверей шкафа купе своими руками. Если вы будете следовать предоставленным в этой статье рекомендациям, то монтаж этого элемента корпусной мебели не отберет у вас много времени и сил.

Конструктивные особенности и достоинства раздвижной системы

Раздвижные двери шкафа купе не занимают много места, поэтому его и выбирают многие владельцы малогабаритных квартир. Это обусловлено тем, что дверцы шкафа не нужно открывать на 90º. Из такого шкафа удобно доставать вещи. Он довольно функционален, а благодаря вариациям оформления свой шкаф купе может найти даже самый нетипичный покупатель, оформивший в своем доме/квартире необычный интерьер.

Двери шкафа-купе можно украсить по-разному – от личной фотографии до любимого пейзажа, от росписи до искусственного состаривания поверхности. Здесь достаточно большой простор для воображения.

Некоторые компании предлагают свои услуги по сборке шкафа и установке дверей к нему. Обычно такая услуга стоит порядка 50 долларов, что может существенно ударить по кошельку в период ремонта.

Сборка

Собирается шкаф по простой схеме. Наибольшая сложность заключается в установке дверей. Чтобы они работали хорошо и надежно, вам нужно придерживаться схемы их установки. Вам понадобятся верхние и нижние направляющие. Их должно быть по 1 шт. сверху и снизу для каждой дверцы. Основная нагрузка двери приходится на нижние направляющие, а это значит, что на этих элементах экономить не стоит. Если вам так хочется сэкономить, то лучше купить более легкие двери, но не менее качественные направляющие. Еще одна полезная деталь конструкции двери – стопор. С его помощью осуществляется регулировка ширины раскрытия изделия.

Установка направляющих

Размеры направляющих должны соответствовать ширине шкафа. Разница плюс – минус 3 мм не существенна, поэтому допускается небольшая погрешность в размерах. Первым делом установите верхнюю направляющую.

Верхняя направляющая

Крепятся направляющие саморезами с прессшайбой 4,2×16 либо шурупами универсального назначения с потайной головкой 3,5×16. Сделайте в верхней направляющей отверстие при помощи сверла 4 мм. Шаг между отверстиями – примерно 300 мм.

Если вам предстоит закрепить направляющий профиль шурупом с потайной головой, то в отверстиях нужно сделать зенковку при помощи сверла 6–8 мм. Это необходимо для того, чтобы шуруп, так сказать, сел полностью. Итак, инструкция установки верхней направляющей довольно проста. После того как вы сделаете отверстия в профиле, его нужно вставить, выровнять заподлицо и зафиксировать.

Нижний направляющий профиль

В этом случае в профиле тоже нужно сделать отверстия. Но не спешите фиксировать нижнюю направляющую к шкафу. Это обусловлено тем, что ее нужно сместить внутрь шкафа на 20 мм. Для точного определения отступа нужно для начала положить нижний направляющий профиль в шкаф. После установите двери в шкаф. В этом деле вам не обойтись без помощника. Дверь должна быть установлена строго по вертикали. Добиться этого можно передвигая нижний направляющий профиль, проверяя при этом вертикаль строительным уровнем.

Установка фиксатора осуществляется до прикручивания нижней направляющей. О том, как это правильно сделать и пойдет речь далее.

Монтаж фиксатора

Стопор или фиксатор нужен для того, чтобы двери в закрытом положении плотно держались (фиксировались). Он предотвращает образование щели с касающейся боковиной. Установка стопора осуществляется в паз нижней направляющей. На одну дверь нужен один фиксатор (стопор).

Итак, вам нужно ввести по одному стопору в каждый паз, затем прикрутить нижнюю направляющую, осуществить монтаж двери и отрегулировать плотность закрывания фиксатором.

Чтобы стопор или фиксатор был установлен в нужном месте, закройте полностью двери, а затем отметьте центр колеса на направляющей, прикрученной снизу. Стопор устанавливается центром по отметке. При необходимости можно передвинуть фиксатор плоской отверткой.

Регулировка дверей

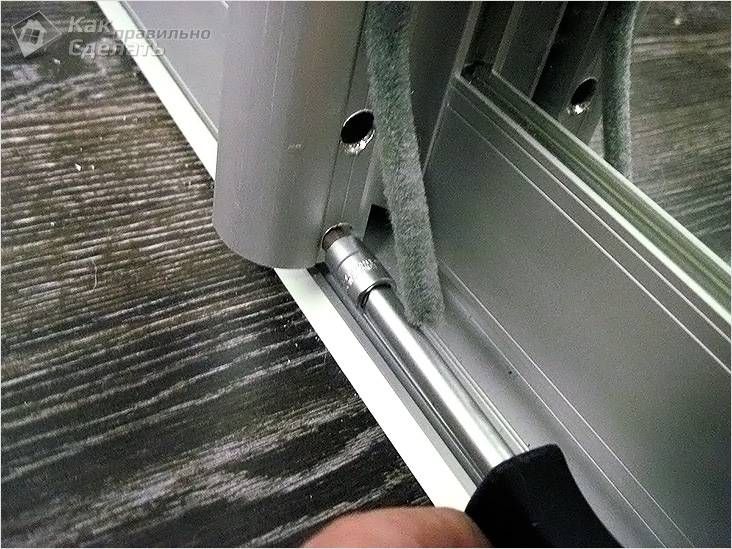

Нижние колеса были разработаны так, чтобы с помощью регулировочного винта, расположенного на них, можно было отрегулировать равномерность прилегания двери к боковине поверху и понизу. Для этого понадобится специальный ключ шестигранник 4 мм.

При необходимости опустить правый угол и отрегулируйте правое колесо. Для этого прокрутите регулировочный винт против часовой стрелки и наоборот.

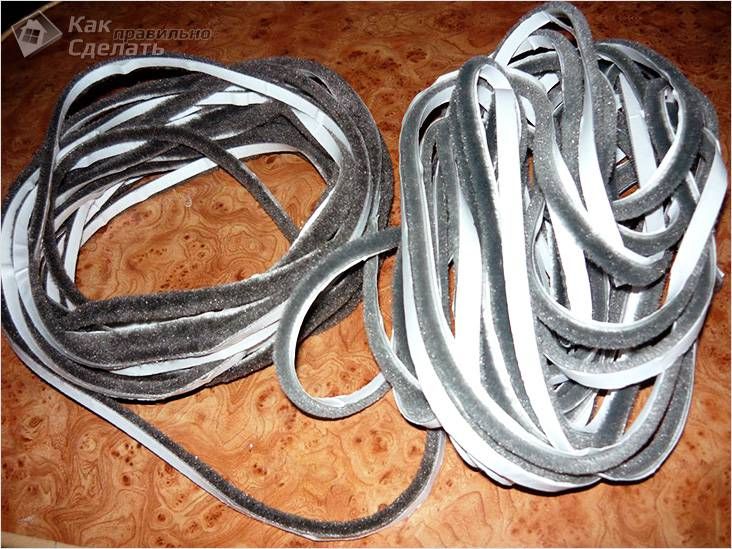

Как наклеить буферную ленту

Буферная лента приклеивается для защиты внутреннего пространства шкафа от пыли. Кроме того, она смягчает удары двери о боковины в процессе их закрывания. Если вам уже не нужен доступ к регулировочным винтам, то самое время наклеить буферную ленту. Это обусловлено тем, что она закрывает отверстия на вертикальном торце двери.

Существует 2 вида ленты:

1. С коротким ворсом – до 6 мм.
2. С длинным ворсом – до 12 мм.

Хотя большей популярностью пользуется лента с коротким ворсом, все же ее аналог с длинным ворсом обеспечивает более комфортное использование шкафа. Цвет буферной ленты зависит от цвета системы, прикрепленной к торцам дверей шкафа купе. Для поклейки ленты нужно снять защитную пленку и приклеить ее к вертикальному торцу двери.

Пошаговая инструкция – расчет и сборка дверей

Для примера возьмем шкаф-купе, который имеет следующие размеры: ширина 2000 мм, а высота 2400 мм.

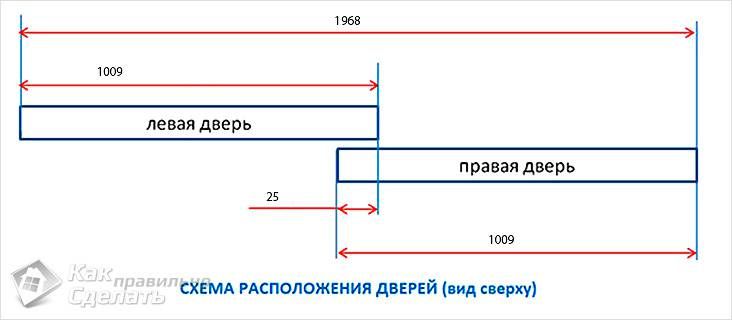

Схема расположения дверей

В первую очередь рассмотрим, как вымерять ширину дверей, а после высоту:

1. Ширина. Итак, нам известна общая ширина шкафа 2000 мм. С двух сторон следует отнять по 16 мм (толщина боковых стенок, в которые будет упираться дверь). Значит, ширина, которую необходимо закрыть дверями вычисляется так: 2000 – 16 – 16 = 1968 мм. Для такого шкафа предусматривается две двери. Поэтому важно учесть расстояние, которое будет перекрываться двери между собой. Здесь лучше всего взять с запасом до 25 мм на каждую дверцу. Теперь прибавляем эту сумму к уже имеющейся ширине: 1968 + 50 = 2018 мм. Это общая ширина двух дверей. Эту сумму делим на 2, итого выходит 1009 мм, это размер одной двери в ширину.
2. Высота. Теперь определяем высоту дверей для шкафа купе. В нашем случае высота шкафа 2400 мм. При вычислении следует учесть крышку сверху и подкладку внизу шкафа по 16 мм. Также учитывается зазор между верхней и нижней направляющей по 15 мм. Теперь остается определить высоту, следующим действием: 2400 – 16 – 16 – 15 – 15 = 2338 мм.

Так, мы определили размеры двух дверей, который равен 1009×2338 мм. После этого можно осуществлять заказ материала.

После этого следует точно рассчитать необходимый материал или комплектующие для дверей. Так, потребуется 4 профиля ручек, которые будут крепиться вертикально с каждой из сторон дверей. Также необходим обрамляющий профиля для низа и верха. Делаете замеры и закупаете необходимый метраж.

Делаем обрамление дверей

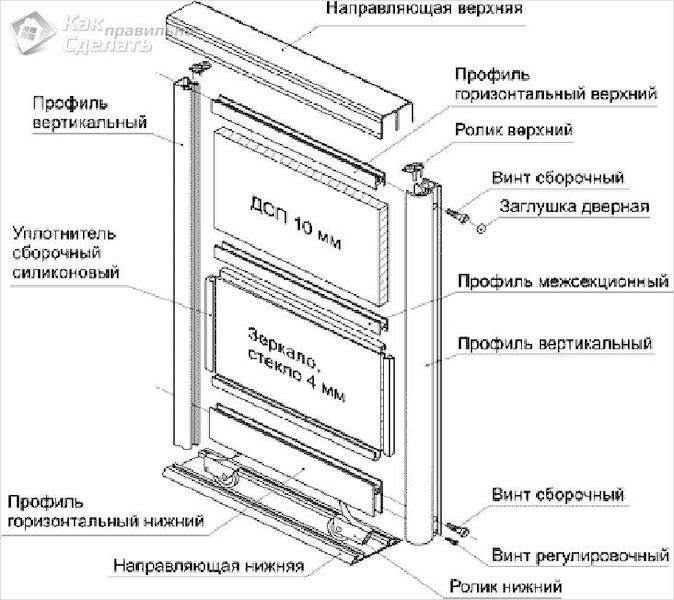

Для сооружения каркаса необходимо купить 2 комплекта фурнитуры, в которые входят:

• 4 стягивающих самореза для соединения вертикального и горизонтального профиля.
• 2 опорных колеса.
• 2 болта для крепления колес.
• 2 опоры позиционирования двери для верхнего направляющего.

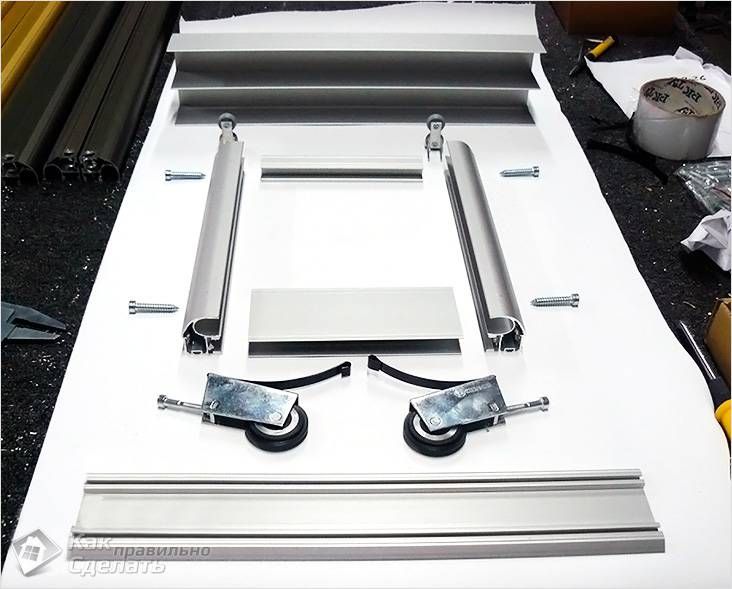

Комплект фурнитуры

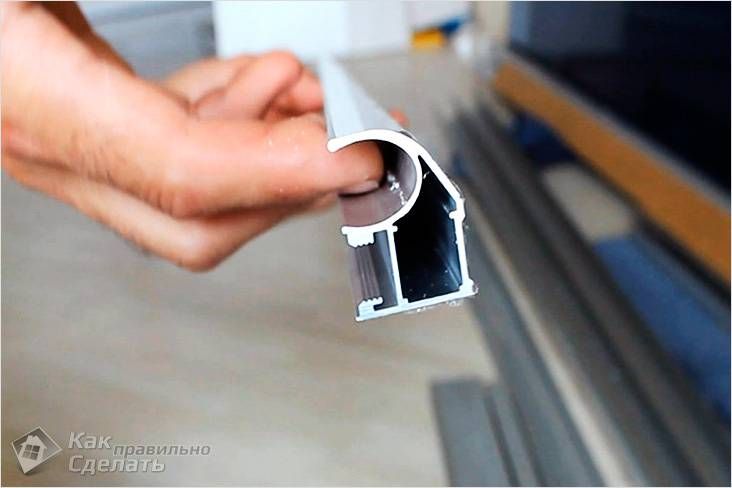

Теперь берем вертикальный профиль ручку и отрезаем его по высоте нашей двери, которая равна 2338 мм. В итоге должно получиться 4 отрезка с такими размерами.

Профиль ручка обклеен защитной пленкой, которая предохраняет от повреждения в процессе доставки. Также не стоит ее снимать и при резке.

Далее отрезаем верхний и нижний горизонтальный профиль соответствующей длины. В нашем случае ширина двери равна 1009 мм. Однако следует отнять ширину профиля ручки, которая равна 25 мм. С двух сторон получается 50 мм. Также в вертикальном профиле ручке предусмотрен специальный паз, который предназначается для позиционирования горизонтального обрамляющего профиля. Паз имеет глубину 1 мм. Это означает, что в вертикальный профиль на 1 мм слева и справа будет входить горизонтальный профиль. Соответственно делаем следующие расчеты: 1009 – 25 – 25 + 1 +1 = 961 мм. Этот результат является длиной горизонтального профиля для низа и верха в итоге должно получиться 4 отрезка по 961 мм.

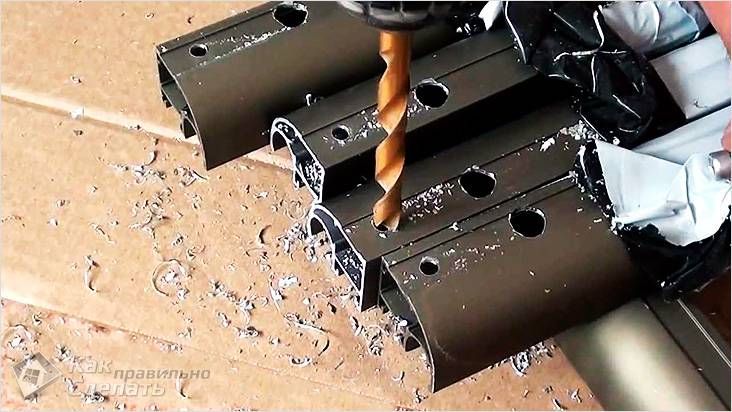

Отверстия для крепления

После, необходимо отметить места сверления под саморезы для верхнего горизонтального профиля. Так, от торца профиля следует отмерить 7,5 мм. Этот замер следует перенести на вертикальный профиль. На нем же отметьте место для удаления отверстия от торца профиля и отметьте центр отверстия. Эти измерения следует произвести и на вертикальном профиле ручке, но только с другой стороны хлыста. Также необходимо поставить отметку для крепления опорного колеса. Для этого берете блок опорного колеса и замеряете от торца до середины крепежного отверстия. Этот размер также переносится на вертикальный профиль.

По отмеченным точкам просверливаете сквозные отверстия под саморез Ø5 мм через 2 планки. Так, должно получиться по 3 отверстия в каждом вертикальном профиле: 1 для крепления верхнего горизонтального профиля, 2 для нижнего и 3 для крепления опорного колеса.

Далее, берете вертикальный профиль и высверливаете верхнее отверстие до Ø8 мм. Это важно, в противном случае через него не пройдет шляпка самореза.

Сборка обрамлений

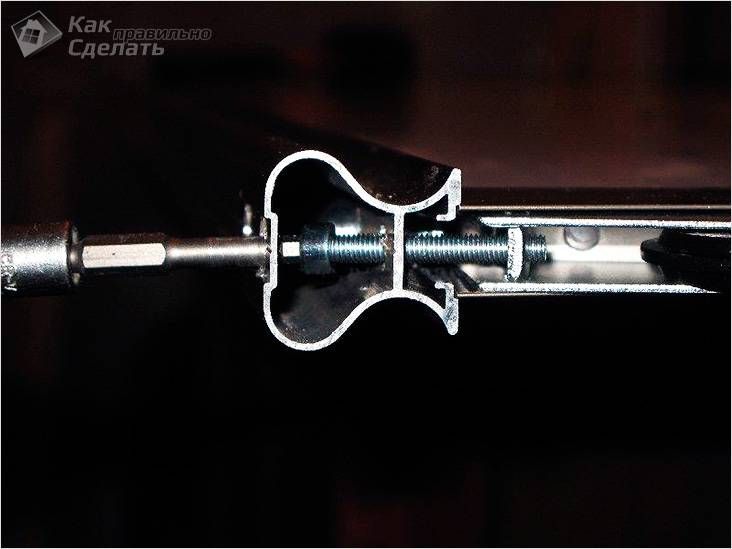

На этом этапе необходимо соединить горизонтальную планку с левой и правой вертикальной планкой. Саморезом стягиваем все детали между собой. Перед тем как окончательно затянуть, сверху следует установить опору в верхний профиль для позиционирования.

Далее, необходимо осуществляется установка роликов на двери в нижний горизонтальный профиль. Для закрепления опорного колеса вставляете болт, которые следует закрутить на 2 мм. В дальнейшем при помощи его, можно будет отрегулировать положение дверей.

Установка наполнения

Допустим, вы решили установить в качестве наполнения двери зеркало. Для этого по его периметру одеваете уплотнительную резинку. После этого ранее собранную конструкцию следует раскрутить, достаточно выкрутить стягивающие саморезы. Нижние колеса выкручивать не стоит. Далее зеркало с уплотнителем вставляете в верхнюю и нижнюю планку, а после стягиваете конструкцию снова. Следите за тем, чтобы все совпало в точности, иначе зеркало может лопнуть. По такому же принципу собирается и дверь, если наполнитель usb плита.

Видео

В этом видеоматериале, приводятся дополнительные нюансы того, как собрать и установить двери для шкафа купе:
