Вариантов, как сделать дренаж вокруг дома, насчитывается несколько. Однако при ближайшем рассмотрении оптимальной является закрытая дренажная система, в обустройстве которой есть немало секретов.

Дренажная система вокруг дома – зачем она нужна?

Типичным строительным заблуждением (свойственным людям без опыта, но с деньгами) является подмена фундаментальных понятий. Дренаж не заменяет гидроизоляцию фундамента! Прекрасно изолированный от влаги фундамент все равно нуждается в дренажной системе! Причина лежит в глубине вашего участка – в чередующихся слоях глины и суглинка, в сезонных изменениях уровня грунтовых вод.

Не меньшее значение имеет относительная высота участка на местности – чем она меньше, тем устройство дренажа вокруг дома своими руками актуальнее. Количество осадков и внешняя проницаемость почвы тоже вносят свою лепту в необходимость обустройства дренажа. Факторов много, и не все из них можно учесть еще до строительства дома. А проявляются они вполне осязаемо – в виде подвальной плесени, грибков на несущих балках и в других малоприятных видах.

Поэтому дренажную систему закладывают еще на стадии земляных работ, при рытье котлована для дома. Все другие схемы отвода талых и грунтовых вод, атмосферных осадков и т.п. следует признать латанием дыр на расползающейся рубашке, хотя для объективности рассмотрим и их.

Как сделать дренаж вокруг дома – монтажные варианты

Таковых насчитывается всего три, причем первые два выполняются с большими оговорками. Они несут потенциальную опасность жизни и здоровью жильцов и скорее актуальны для тех домиков, в которых нет детей:

Открытый вариант. Вокруг дома выкапывается канава, причем ее глубина должна превышать глубину фундамента. Ширина же канавы может быть узкой, плюс необходимо выполнить уклон для естественного стока воды. В результате на собственном участке появляется щелевидная траншея, которая фатально отражается на импозантности внешнего вида. Ее можно декорировать наружными перекрытиями, но опасность падения в такую канаву детей и животных сохраняется;
Засыпной вариант. Та же открытая канава, но засыпанная сверху бутовым камнем, шлакоблоками, щебнем и оформленная дерном. В нее никто не упадет, но техническая эксплуатация засыпной системы принципиально невозможна. При аварийной закупорке дренажа придется вскрывать всю канаву, причем локализовать проблемную зону придется по наитию. То есть потребуется перерыть весь участок так, словно ищешь клад;
Закрытый вариант. Выполняется дренажными трубами, безопасен и эффективен, допускает техническое обслуживание и различные способы обустройства. Его и будем рассматривать подробнее: как сделать дренаж на участке своими руками посредством закопанных труб. И начнем с их выбора.

Как сделать дренаж на участке – своими руками выбираем трубы

Дренажные трубы выпускаются нашей (и не нашей) промышленностью следующих разновидностей:

Асбоцементные, самые прочные, долговечные…и тяжеленные. Дополнительную радость доставляет необходимость делать в них сквозные пропилы, в шахматном порядке и достаточно протяженные – через каждые 15-20 см размером не менее 5 мм. Производители упирают на длительность эксплуатации таких труб, которая достигает 50 лет, а сам асбоцемент не опасается агрессивных сред;
Керамические – то есть попросту глиняные. А значит, хрупкие, их можно повредить еще на стадии транспортировки и хранения. Впрочем, некоторые разновидности керамических труб хороши наличием дополнительных поверхностных канавок, они способствую усиленному сбору влаги. Перфорация керамических труб аналогична асбоцементной, то есть выполняется самостоятельно, по месту. Монтаж затруднен низкой прочностью керамического дренажного материала;
Пористые трубы, изготавливаются из пластобетона, керамзитного стекла и других современных строительных материалов. Вовсе не нуждаются в перфорации за счет своей пористой структуры – влага собирается по капиллярным каналам в стенках. Финансово дороги, эффективный водоотвод обеспечивается при значительном диаметре труб;
Полимерные трубы – из полипропилена, полиэтилена и других пластмасс. Легкие, экономичные, удобные при установке и эффективные в течение долгого срока эксплуатации – 90 % дренажных работ в частных домах выполняется именно ими.

Устройство дренажа вокруг дома – своими руками и шаг за шагом

Пошаговая инструкция с практическими советами, как сделать дренаж вокруг дома, состоит из следующих этапов по его обустройству:

Дренаж вокруг дома своими руками — пошаговая схема

Шаг 1: землемерный

Определяем нижнюю точку своего участка – да-да, траншею придется тянуть до нее, там будет сливной колодец. Потому что избежать плесени в своем подвале важно, но и предотвратить заболоченность почвы тоже не будет лишним. При равнинном характере участка, наличии высокой травы и других внешних осложнениях нижнюю точку поможет определить теодолит. Этот инструмент можно взять в аренду или попросить у знакомых – к предметам постоянной строительной необходимости его не отнесешь.

Канавы вокруг дома должны иметь уклон не менее 1 сантиметра на погонный метр. Вода будет течь и при уклоне 3 мм на метр, но по нашему дренажу пойдет грязная влага, с мелким песком и суглинком, внутренняя поверхность труб со временем покроется налетом. Так что придется заложить уклон не менее 10 мм на 1 метр. Это приведет к увеличению объема земляных работ, зато послужит на благо долговечности дренажной системы.

Шаг 2: землекопный

Копайте, Шура, они золотые… Глубина канавы вокруг самого дома должна превышать нижнюю точку фундамента, не менее чем на 30 см. Еще и поэтому дренажные работы выполняются на стадии котлована, т.к. его все равно выкапывают «с запасом», достаточным для закладки труб. Для землекопной стадии работы необходима острая штыковая лопата, не лишней будет и совковая помощница – для подъема грунта наверх.

Верхняя точка канавы находится с противоположной стороны от дренажного колодца в нижней части участка, ширина канавы – порядка 50 см. Каждый погонный метр необходимо проверять пузырьковым уровнем на соответствие необходимому уклону.

Шаг 3: засыпной и застилочный

На дно нашей траншеи насыпается щебень фракций 10-15 мм – то есть достаточно крупный. Сверху укладывается слой песка и трамбуется. Общая толщина песчано-гравийного слоя равна примерно 15 см. Следует точно выдерживать профиль уклона – 1 см на метр визуально распознается плохо, тем более в узкой траншее. Опять используем уровень, равномерность уклона важна для долгосрочного самотека воды в дренажных трубах.

Дно траншеи с заходом на стены не менее чем на 60-70 см с каждой стороны застилается геотекстилем, этот материал не даст влаге уйти вниз, к гравийно-песчаному слою. В местах стыка геотекстильных полос делаем широкий нахлест. Сверху опять засыпаем щебень, уже небольшой толщины – 5-7 мм, повторяя линию уклона.

Шаг 4: наконец-то дренажный

По второй щебеночной поверхности укладываются дренажные трубы. Их стыки изолируются специальной лентой. Не менее чем в двух противолежащих углах дома закладываются смотровые колодцы с крышками – их высота сразу должна соответствовать уровню дерна на приусадебной площадке.

Линию труб тянут до смотровых и дренажного колодцев и проверяют заливкой воды с верхней точки, не менее нескольких ведер. Пока дренажные коммуникации открыты, любую погрешность исправить легко. Когда сомнений в точности уклона и герметичности стыков нет, трубы можно засыпать.

Шаг 5: завершающий

На поверхность труб аккуратно насыпается слой гравия толщиной до 40 см. На него заворачивается геотекстиль – теперь гравий не будет подвержен илистым наслоениям. Сверху геотекстильного полотна можно уложить трубу ливневой канализации и тоже вывести ее в дренажный колодец. Стыкуется ливневая труба с водостоками, для чего ее фитинги выводятся на поверхность.

Гравийный слой засыпается землей, сверху укладывается дерн. Наша дренажная система вокруг дома готова. Теперь никакая непогода жилищу не страшна, как и колебания уровня грунтовых вод и сырость в помещениях – только не забудьте качественно выполнить гидроизоляцию подвала, дренаж ее не заменяет.

Дренажные работы вокруг дома

Дренаж — это водоотводная система, призванная снижать уровень грунтовых вод на участке и осушать почву на нем. Лишняя вода на территории вокруг дома скапливается не только в период таяния снега или сильных ливней, но и от высокого уровня грунтовых вод. Такое бывает, если дом расположен в низменности. Поэтому так важно устройство дренажа вокруг дома.

Причины для устройства

Планировать монтаж дренажа необходимо еще во время закладки основания дома. Если этого не сделать, то грунтовые воды могут разрушить фундамент и дом в целом. Поэтому в следующих случаях устройство дренажной системы необходимо:

Низменность. Чем ниже расположен участок по отношению к рельефу, тем актуальнее стоит вопрос обустройства дренажа.
Характеристика почвы на занимаемой территории, если почва глинистая или суглинистая, то вода с такого участка будет уходить очень медленно.
Местность подвержена частому выпадению осадков.
Фундамент дома находится наравне с уровнем воды.
Наличие на территории дорожек из бетона или асфальтовые покрытия, которые не дают осадкам просочиться в землю.
Обустройство подполья ниже уровня грунтовых вод или на полметра выше их уровня.

Перед тем как сделать дренаж фундамента, нужно тщательно продумать место расположения конструкции по водоотведению.

Функции

Защита фундамента от вредного воздействия подземных вод.
Дренирование снижает вероятность затопления подвальных помещений и превращения территории в заболоченную местность.
При помощи дренажа вокруг дома решается задача водного баланса грунта, создается комфортная атмосфера для почвы, растений.
Снижается риск износа основания дома.

Видео

Видео об обустройстве дренажа вокруг дома.

Устройство

Устройство по сбору воды состоит из следующих элементов:

Дренажные трубы, так называемые дрены. Их изготавливают на основе полимеров или композитов. Они способны фильтровать поступающую воду, не пропуская песок внутрь. Используются также пластиковые гофрированные трубы, снабженные фильтром.
Колодцы. Располагаются в местах поворота дренов и на прямых участках труб через определенные расстояния. Через колодцы происходит обслуживание всей системы — прочищают трубы от песка. Дренаж вокруг фундамента включает в себя два вида колодцев — коллекторные и ревизионные. Часто их называют смотровыми. Смотровые приемники воды располагаются в местах изгиба труб, дополнительно их размещают на прямых участках, чтобы улавливать частицы песка. На прямых участках они размещаются на расстоянии 500 см друг от друга. Коллектор устанавливают в качестве конечного водохранилища.
Насосы. Эта деталь системы используется для того, чтобы откачать собранную системой воду, если удаление влаги не возможно естественным путем.

Трубы устанавливают под уклоном к колодцам, чтобы вся вода скапливалась там, а потом откачивалась или попадала в ливневую систему канализации. Устройство дренажа фундамента с помощью пластиковых труб обладает рядом преимуществ:

Большой срок эксплуатации.
Наличие ребер жесткости придает трубам прочность и способность противостоять давлению.
Дрены из пластика не подвержены коррозии и разложению.
Гладкая внутренняя поверхность труб не позволяет трубам засорятся, кроме того многие производители выпускают трубы с установленными фильтрами.

Тип почвы, на котором расположен участок с домом, влияет на выбор фильтра в трубах.

Дренажная система своими руками изготавливается из дрен диаметром от 10 до 16 см.

Схема дренажа вокруг дома зависит от нескольких факторов, таких как удобство установки, характеристика помещений, расположение участка.

Существуют следующие виды дренажа:

Поверхностный. Из всех существующих видов – этот является самым простым в обустройстве и является, по сути, разновидностью ливневой канализации. Когда практически все работы по строительству дома и обустройству территории закончены, тогда и можно приступать к монтажу ливневого дренажа. Существенный недостаток — дренаж фундамента своими руками по этой технологии способен вывести с участка только талые воды или излишнюю влагу после выпадения осадков.
Линейная ливневая канализация — расположение по периметру здания неглубоких траншей. Такую систему устанавливают в тех случаях, когда нет конкретных зон под слив воды.
Точечный дренаж для фундамента — расположение приямков в местах скопления воды (к примеру, под водостоком или входом в дом), конструкция для сбора воды соединяется между собой с помощью труб. Уклон дрен должен быть более 0,5 %. Приямки заливаются бетонной подушкой толщиной 0,1 м. После того, как все трубы уложены и подобраны декоративные решетки, расстояние между дождеприемниками и приямками заливают бетоном. Выкапывается траншея, в которую выводят все дрены и соединяют с одной дренажной трубой. Траншея укладывается геотканью, конструкция засыпается щебнем, сверху укладывается слой грунта.
Открытый. Состоит из канав, желобов и водостоков. По границе здания вырываются траншеи диаметром 0,6 м, все траншеи соединяют между собой в одну канаву для отвода вод. Водоотводная канава расположена под наклоном. Достоинства системы – легкость монтажа, что дает возможность выполнить дренаж своими руками. Недостатки – неэстетичный вид, в траншеи можно упасть. Для устранения этих недостатков траншеи прикрывают решетками.
Закрытый. Траншеи делаются гораздо уже, они прикрыты решетками и имеют более эстетичный вид.
Засыпной. Используется на тех участках, которые имеют небольшие размеры. После установки отсутствует возможность технического обслуживания.
Глубинный. Такое устройство дренажа для дома устанавливают в случае высокого расположения грунтовых вод и размещения участка в местности с глинистой почвой. Процесс обустройства глубинного дренажа трудоемкий.

Установка осуществляется следующим образом:

Прокладывается траншея глубиной 1 м.
Делается уклон в сторону сливного колодца.
На дно канавы укладывается геоткань, засыпается щебнем и гравием.
Поверх конструкции укладывают дерн, обеспечивающий ей эстетичный вид.

По типу размещения и конструкции

Различают всего три вида дренажа, которые отличаются между собой способом обустройства, местом расположения и конструкцией. Выбор того или иного способа дренирования связан с залеганием подземных вод, наличием технических этажей и подполий, ландшафтными особенностями. Знание этих факторов подскажет, как правильно сделать дренаж вокруг дома.

Дренаж для частного дома бывает следующих видов:

Кольцевой.
Пластовый.
Пристенный вокруг дома.

Кольцевой

Кольцевой дренаж фундамента подходит для монтажа вокруг тех помещений, где нет подполий или технических этажей. Располагают его не ближе 5 метров от здания, чтобы исключить просадку почвы. Дренаж совместим с ливневой водоотводной системой, используя один и тот же коллекторный колодец для вывода вод.

Дренажная система своими руками представлена канавами замкнутого вида с расположенными в них дренами. Вода стекает по трубам, которые расположены под наклоном до 2 ⁰ C. По углам и на прямых участках расположены ревизионные колодцы. Для защиты от инфильтрации вод между домом и дренами прокладывают глиняный замок.

Как сделать дренаж вокруг дома своими руками по кольцевой системе?

Выкапывают траншеи вокруг дома на расстоянии 5 – 8 метров от здания. Глубина канавы должна быть такой, чтобы дренаж был глубже уровня фундамента на 50 метров.
Дно канавы засыпают песком и формируют правильное направление движения воды.
Выкладывают полотно геотекстиля.
Засыпается псефитовая порода — гравий, щебень.
Поверх породы выкладываются перфорированные трубы Ø 0,1 м с высверленными отверстиями.
На поворотах труб устанавливаются колодцы со съемными крышками и соединяются с трубами.
Повторяются пункт 3 и 4 в обратном порядке.
Сверху конструкция засыпается песком и дерном.

Пластовый

Пластовая дренажная система вокруг дома своими руками располагается под домом, поэтому монтируют конструкцию в момент закладки основания дома. По своей площади дренаж выходит за пределы основания дома на 20 – 30 см и соединяется в нескольких местах с другим видом дренирования.

Пластовый дренаж под фундамент не является отдельным видом дренирования, его можно устанавливать, только совмещая с другими видами системы.

Для чего нужен дренаж, к которому необходимо обустраивать дополнительную конструкцию по сбору влаги? Пластовый дренаж обеспечивает защиту фундамента не только от грунтовых вод, но от капиллярной влаги. Он эффективно защищает фундамент, расположенный в грунте слабопроницаемого типа.

Пластовый дренаж фундамента дома своими руками выполняется по следующей технологии:

Выкапывается выемка для установки опорных конструкций, дополнительно углубив ее на 20 см.
Дно котлована засыпается толстым слоем породы до 20 см и определяется угол, под которым будет сливаться вода.
По всей границе котлована поверх щебенки укладываются пластиковые трубы с ребрами жесткости, их концы отводят к приемному колодцу.
На трубы насыпают каменистую породу слоем до 100 мм.

В случае с пластовым дренажом эффективно использование в качестве водоприемного колодца его фильтрационной разновидности высотой 2 метра. Между уровнем грунтовых вод и колодцем должно быть расстояние не менее 1 метра. Яма под колодец выкапывается таким образом, чтобы после установки коллектора оставалось пространство не мене 20 см. Пространство между стенами ямы и колодцем засыпается щебнем.

Пристенный

Устройство пристенного дренажа необходимо в том случае, когда в жилой постройке есть цокольный этаж или техническое помещение. Система может быть смонтирована даже тогда, когда все работы по обустройству фундамента и дома в целом были завершены.

В выкопанные канавы укладываются дрены, а в месте их поворота устанавливаются резервуары по сбору воды. Затем на расстоянии полуметров от фундамента выкладывают слой глины, который обладает влагонепроницаемыми свойствами и предохраняет основание дома от влаги. Пристенный дренаж фундамента выполняют по следующей технологии:

Стены обмазывают битумом по периметру в два слоя, первый слой армируют сеткой для малярных работ.
Канаву выкапывают так, чтобы она находилась на полметра ниже опоры. По углам фундамента предусматривают расположение коллекторов.
В канаву насыпают песок толщиной до 20 см, слоем песка придают угол наклона по направлению движения воды к месту ее сбора.
Укладывается слой геоткани.
Поверх полотна засыпают щебенку.
Укладываются дрены отверстиями вниз.
В необходимых местах устанавливают колодцы, так чтобы они выступали над поверхностью земли.
Совмещают трубы с коллектором.
Поверх дрен высыпают псефит.
Выкладывают еще один слой синтетического полотна.
Получившийся пристенный дренаж фундамента засыпают грунтом.

Заключение

Определить, какой вид дренажной системы подходит в каждом конкретном случае, можно только исходя из особенностей расположения участка, конструкции дома и частоте выпадения осадков. В целом, любая дренажная система может быть выполнена своими руками. Главное не забывать, что материалы должны быть использованы хорошего качества, а установка конструкции – надежной.

Дренажная система вокруг дома своими руками — технология устройства

В частном доме есть несколько мест, которые необходимо защитить от намокания извне. Это фундамент и заглубленные постройки. Дождевая вода, всевозможные стоки и поднявшиеся грунтовые воды постепенно разрушают монолитные основания и стены подвальных помещений. Предотвратить возникновение этого процесса сможет правильно обустроенная дренажная система вокруг дома. Она способна отводить излишки влаги от сооружений. Даже очень хорошая отмостка не сравнится по степени защиты дома с проложенной системой дренажа. Обустроить такую систему настоятельно рекомендуется возле каждого дома, независимо от наличия подвала или цокольного этажа.

Варианты придомовой дренажной системы

Качественная дренажная система вокруг дома своими руками может быть выполнена в нескольких вариантах:

Засыпной дренаж

На фото схема устройства дренажа открытого типа

Открытый дренаж. Для его изготовления прокапываются открытые траншеи полуметровой глубины, по которым стекает собранная вода. Однако земляные стенки таких траншей быстро разрушаются, если оставлять их в первозданном виде. Поэтому в траншеи прокладываются лотки из различных материалов, закрываемые сверху решетками.

Закрытый дренаж. Это наиболее сложный и трудоемкий вид дренажа. В выкопанные траншеи засыпается гравий, на который с уклоном укладываются перфорированные трубы. Сверху них снова идет гравий, а завершает конструкцию почвенный слой.

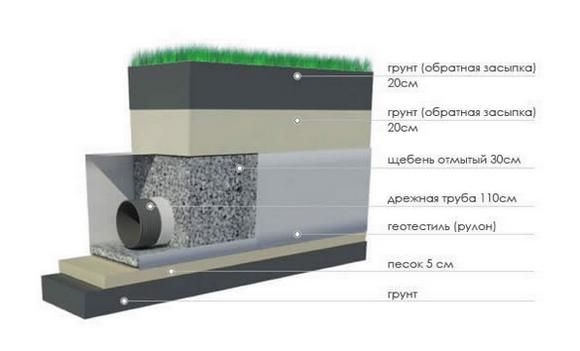

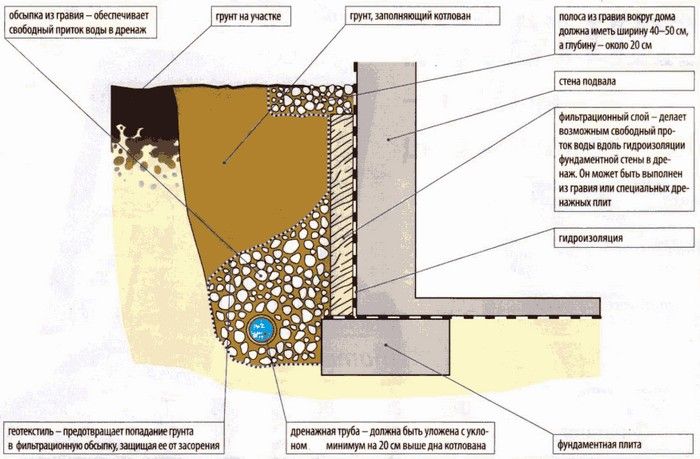

Схема укладки закрытого дренажа

Особенности разных систем дренажа фундамента

Выбор определенного вида дренажа зависит от наличия заглубленных помещений, глубины нахождения грунтовых вод, состава грунта на участке и рельефа самого участка. Рассмотрим, какими особенностями обладает устройство дренажа вокруг дома.

Всего существует 3 вида дренажа, которые различаются местом своего расположения и конструкцией:

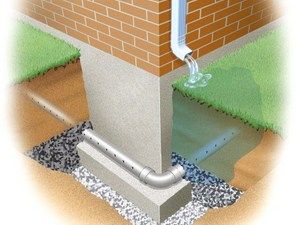

Пристенный дренаж. Его наличие считается необходимым, если строение оборудовано цокольным этажом или подвальным помещением. Как правило, изготавливается такой дренаж непосредственно после изготовления и застывания фундамента. Если работа на этом этапе не была проведена, то траншеи около фундамента выкапываются заново, по периметру всего строения. В траншеи прокладываются дрены, а на изгибах траншей, на стыках дрен, монтируются смотровые колодцы или вертикальные трубы. Все дрены имеют уклон, обеспечивающий самотек попавшей в них воды по направлению к коллекторному колодцу. На расстоянии 0,5-1 м от фундамента создается слой из глины, так называемый глиняный замок. Благодаря своим водоотталкивающим свойствам, глина не пропускает влагу к фундаменту. Устройство дренажной системы вокруг дома пристенного типа
Кольцевой (траншейный) дренаж. Если в доме нет заглубленных помещений, то целесообразно обустроить кольцевой дренаж вокруг фундамента своими руками. От дома он находится на расстоянии 5-8 м и представляет собой траншею с проложенными в нее дренами. Защиту перфорированных труб от засорения обеспечивают защитный слой щебня и геотекстиль. По углам системы размещаются смотровые колодцы, предназначенные для профилактических осмотров труб и их чистки. Трубы имеют уклон около 2 градусов в сторону водосборника. Между домом и траншеей обязательно создается глиняный замок для защиты фундамента. Дренажную систему вокруг дома можно совместить с ливневкой и выводить воду из них в один общий коллекторный колодец
Пластовый дренаж. Данный вид дренажа располагается под зданием, поэтому его изготавливают еще на этапе рытья котлована. Поскольку котлован обычно выкапывается для создания плитного фундамента, используется такой дренаж относительно редко, как и сам плитный фундамент. По своей площади пластовый дренаж выходит за пределы фундамента, соединяясь хотя бы в нескольких местах с пристенным дренажом. Изготавливается дренаж из слоя щебня толщиной минимум 30 см. Можно также создать 2 слоя, из щебня и песка. Заменой песку может служить геотекстиль.

Важно: Заметьте, что пластовый дренаж не замещает собой иной вид дренажа, а лишь дополняет его. Поэтому, помимо него, должна быть проведена основная дренажная система.

Учтите, если вы решите делать кольцевой дренаж вокруг дома своими руками, система должна располагаться на 0,5 м ниже уровня фундамента. Такое расположение обеспечит качественный отвод грунтовых вод от строения в любое время года.

У нас есть подробная статья про бетонные лотки для водоотвода с их характеристиками.

А если вы задумываетесь на тем, какой выбрать септик на дачу, то вам может быть полезен наш отдельный материал на эту тему.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Изготовление пристенного дренажа

Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.

Для этого проводятся такие работы:

Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
На подсохшую поверхность наносится битумная мастика.
На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

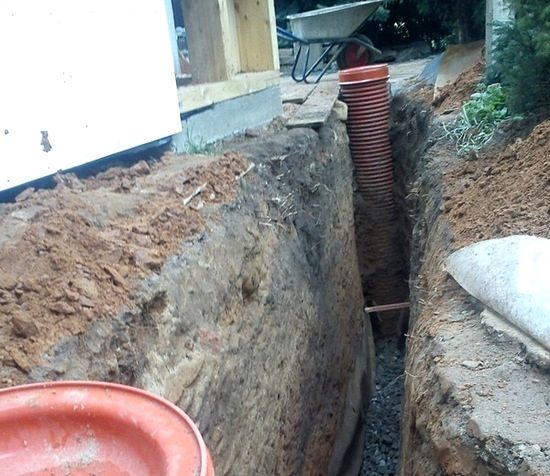

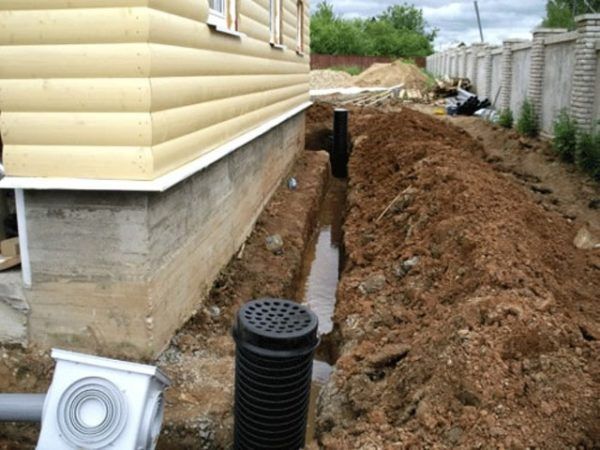

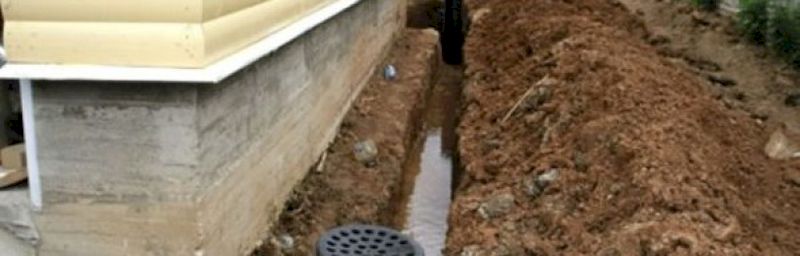

На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям

Подготовка фундамента закончена. Далее выполняются основные работы:

монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
дно траншей засыпается слоем песка не менее 5 см;
на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
создается гравийная засыпка, имеющая толщину порядка 10 см;
на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
трубы стыкуются переходниками и угловыми соединителями;
по углам здания все трубопроводы входят в установленные смотровые колодцы;
от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа. Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность.

Изготовление кольцевого дренажа

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

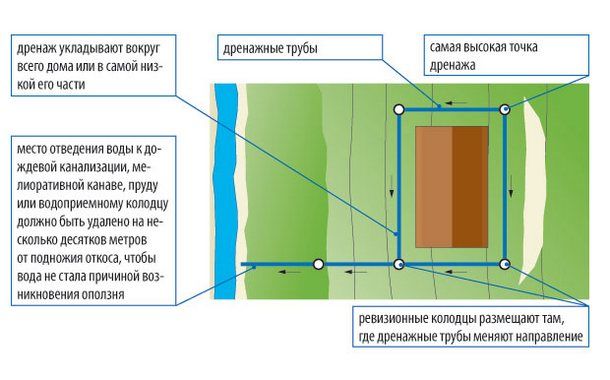

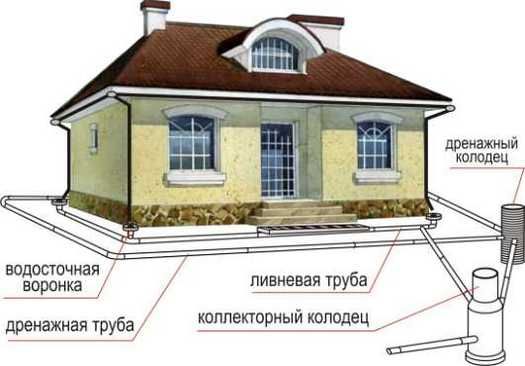

Схема дренажа вокруг дома

Далее проводятся следующие работы:

дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
на геотекстиль засыпается щебень слоем 10 см;
на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

Совет: Вполне подойдут обычные трубы ПВХ, используемые для канализации. В них можно дрелью просверлить отверстия небольшого диаметра, расположив их в определенном порядке.

проверяется уклон труб, который должен быть не менее 2 градусов;
на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
оставшееся в траншеях место засыпается речным песком и закрывается дерном.

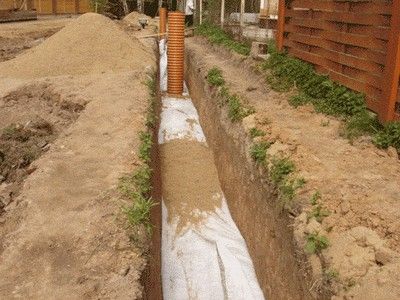

Монтаж дренажных труб в траншее

Особенности дренажных колодцев

Любой дренаж вокруг участка или строения должен сооружаться с применением нескольких смотровых колодцев, расположенных в местах изгиба труб. Именно в этих местах наиболее часто происходит засорение дренажных труб. Через смотровой колодец можно контролировать чистоту дрен и очищать их при необходимости. Колодцы могут быть куплены или изготовлены из любых материалов. Они должны иметь такую ширину, чтобы удобно было производить их очистку, опустив туда руку.

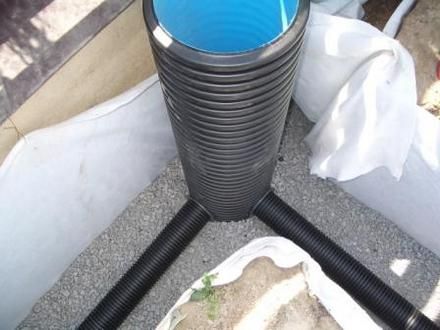

Смотровой колодец

Помимо нескольких смотровых колодцев, в самом нижнем месте участка располагается коллекторный колодец, предназначенный для сбора всей стекающей по каналам воды. Это более широкое и объемное сооружение, которое может быть бетонным, пластиковым или металлическим. Глубина его выбирается с таким расчетом, чтобы входящие в него трубы находились на значительном расстоянии до дна. Это дает возможность периодически очищать колодец от скопившихся на его дне отложений и позволяет колодцу заполняться стоками. Из коллекторной емкости вода может откачиваться насосом или уходить самотеком в отведенные места.

Создав по всем правилам дренажную систему вокруг дома, вы избавитесь от губительного влияния излишней сырости, воздействующей на фундамент и заглубленные помещения дома.

В наше время стали очень популярны дренажные колодцы из пластика. Их виды и последовательность монтажа описаны в отдельной статье.

Информация о том, как сделать дренаж участка своими руками, также есть на нашем сайте.

Про особенности металлических водостоков и их монтаж читайте на этой странице.

Видео

Как сделать дренаж вокруг дома своими руками видео продемонстрирует наглядно.

В статье использованы материалы:

http://osnovapoddom.ru/vse-o-fundamentah/drenazh/vokrug-doma

http://okanalizacii.ru/drenazh/drenazhnaya-sistema-vokrug-doma.html

http://kursremonta.ru/kuhnya/letnyaya-kuhnya-na-dache-proekty-1034

Дренажная система вокруг дома монтаж

Как сделать дренаж вокруг дома на ранней стадии пластиковыми трубами?

Необходимые инструменты

Дренажная система вокруг дома – зачем она нужна?

Как сделать дренаж вокруг дома – монтажные варианты

Как сделать дренаж на участке – своими руками выбираем трубы

Устройство дренажа вокруг дома – своими руками и шаг за шагом
