Регулировка карбюратора Ваз 2106 своими руками

Карбюратор – это составной узел, который подготавливает для двигателя топливную смесь. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином. Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха. В процессе эксплуатации регулировка карбюратора Ваз 2106 постепенно сбивается, что приводит к излишнему обогащению или обеднению топливной смеси бензином.

Признаки неисправности

Если карбюратор начал вырабатывать обогащенную смесь, вы это поймете по следующим признакам:

• Расход топлива увеличивается
• Слышны громкие выхлопы в глушителе и дым приобретает черный цвет

Если же мотор получает обедненную смесь, вы это поймете по следующему признаку:

• Из под капота раздаются громкие хлопки.

В обоих случаях заметно сильнее греется двигатель, а также теряется мощность его работы.

Если вы столкнулись с подобной проблемой, помните, что она является естественным последствием эксплуатации карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени должна производится настройка карбюратора Ваз 2106.

Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку.

Самый простой вариант – это отправить автомобиль к специалисту. Карбюраторщики имеют в наличии специальный инструмент – газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите провести все работы самостоятельно, обойдясь подручными средствами. Далее мы рассмотрим как настроить карбюратор пошагово.

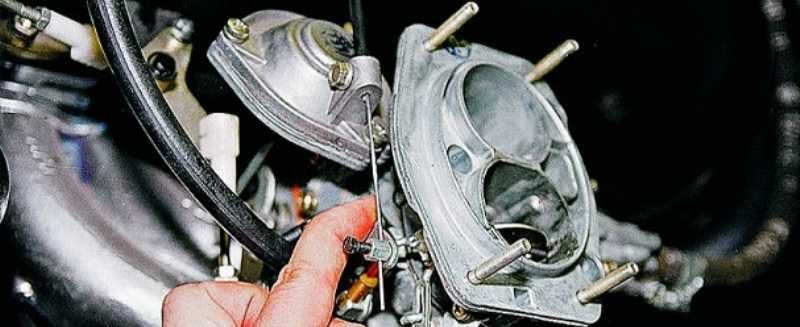

Регулируем привод

1. Проверяем, какая длина между наконечниками. Требуемая величина — 80 миллиметров.
2. При отклонении от этого размера, вынимаем один наконечник.
3. Ослабляем его контр-гайку и путем вращения настраиваем расстояние до нужного размера.
4. Затягиваем гайку и возвращаем тягу.
5. Нужно проверить регулировку. Для этого наш помощник выжимает педаль газа. Наблюдаем за дроссельной заслонкой – открылась ли она полностью.
6. Если нет, то нужно снять наконечник с рычага и уменьшить длину тяги.
7. Теперь нужно посмотреть, в каком положении находится заслонка при отпущенной педали газа: закрывается ли она полностью. Если нет, тягу нужно немного удлинить.
8. Далее работаем с воздушной заслонкой. Ослабляем ее привод. В салоне полностью утапливаем заслонку.
9. Жмем на трехплечий рычаг так, чтобы заслонка открылась до конца. В этой позиции затягиваем стопорный винт.
10. Проверяем регулировку. Для этого полностью закрываем и снова открываем заслону из салона. Если заслонка открылась не до конца, проводим регулировку заново. При положительном исходе полностью затягиваем винт.

Регулируем заслонки

Предварительно карбюратор Ваз 2106 нужно снять. Как это сделать, описано в статье:

Разобраться непосредственно с процессом регулировки вам поможет следующая пошаговая фото-инструкция:

Регулируем устройство пуска

Эти работы можно выполнить прямо в автомобиле. Но придется предварительно снять крышку фильтра.

1. Выворачиваем пробку . Под ней находим винт регулировки.
2. Если работу проводите, не вынимая карбюратор из автомобиля, вытяните «подсос». Если же устройство у вас в руках, жмите на трехплечий рычаг. После того, как заслонка полностью закрылась, тягу до упора утапливаем его.
3. Смотрим, каков зазор выставлен между камерой и воздушной заслонкой. В этом нам поможет сверло на 5,5 миллиметра.
4. При необходимости производим настройку, с помощью отвертки провернув регулировочный винт.
5. Возвращаем пробку обратно.
6. Теперь нужно проверить расстояние между камерой и дроссельной заслонкой. Требуемый размер – 1 миллиметр. Для этого подойдет сверло с подобным диаметром. Настройка зазора производится с помощью тяги, которая либо переставляется в иное отверстие, либо подгибается.

Регулировка поплавковой системы

Прежде, чем приступить к этим работам, нужно убедиться, что игольчатый клапан работает надежно.

1. Делаем замер между поплавком и прокладкой. Это расстояние должно быть 6,5 миллиметра. Допускается небольшое отклонение в 0,25 миллиметра. Также можно просто использовать подходящее сверло для замера.
2. Зазор регулируется путем изменения угла наклона поплавкового язычка.
3. Поплавок отворачиваем до упора. Замеряем расстояние до прокладки в этом положении. Оно должно быть равным 8 миллиметрам. С помощью язычка добиваемся нужного значения.

Регулировка холостого хода на Ваз 2106

Прежде нужно подготовить автомобиль. Двигатель прогреваем до температуры 900 градусов. Добиваемся того, чтобы мотор работал стабильно на холостых оборотах.

Смотрим ролик, в котором все показано доступно и понятно:

Текстовая инструкция такая:

1. С помощью винта количества добиваемся частоты вращения коленвала от 820 до 900 оборотов в минуту.
2. С помощью винта качества приводим агрегат в стабильную и равномерную работу. Затем закручивая винт, дестабилизируем работу мотора и снова выкручиваем его для восстановления. Наша задача таким образом добиться максимально устойчивой работы двигателя при максимально бедной смеси.
3. Винтом количества снова доводим обороты до нужного значения.
4. Операцию лучше всего провести два-три раза.

Диагностика карбюратора после регулировки

Теперь нужно убедиться, что все настройки выставлены правильно. Для этого нужно завести двигатель и понаблюдать за его работой на холостых. Не начинает ли он троить? Далее нажимаете резко на акселератор и также резко отпускаете ее. Слышны ли провалы? Если да, винт регулировки качества топлива нужно немного выкрутить.

При резком торможении мотор должен продолжать стабильно работать. Если он глохнет, нужно чуть выкрутить винт качества.

Таким образом, вы теперь знаете, как отрегулировать карбюратор на Ваз 2106 своими силами без специальных инструментов.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html

Настройка карбюратора Солекс

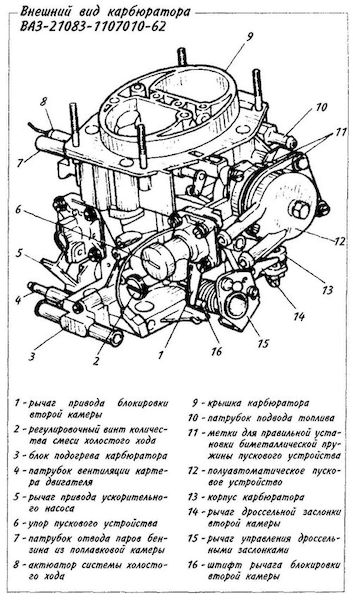

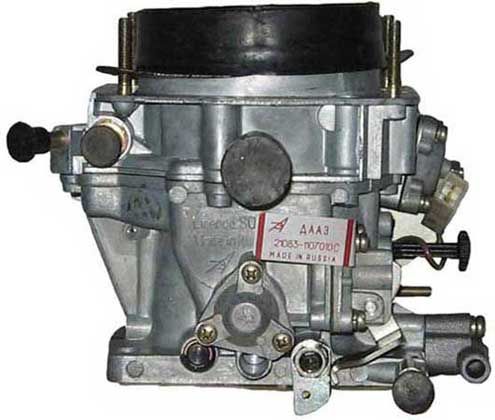

Существует много различных модификаций карбюраторов Солекс, в то же время серия 21083 является базовым вариантом с минимальным сечением диффузоров. Эта модель, как правило, устанавливается на 1,5-литровые двигатели автомобилей ВАЗ. Ранее мы уже писали о настройке «Озон» на моделях 2106 и 2107.

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс

Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

• Осторожно отсоединяем шланг подачи топлива.
• Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
• Отсоединяем трос системы подсоса.
• Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
• С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

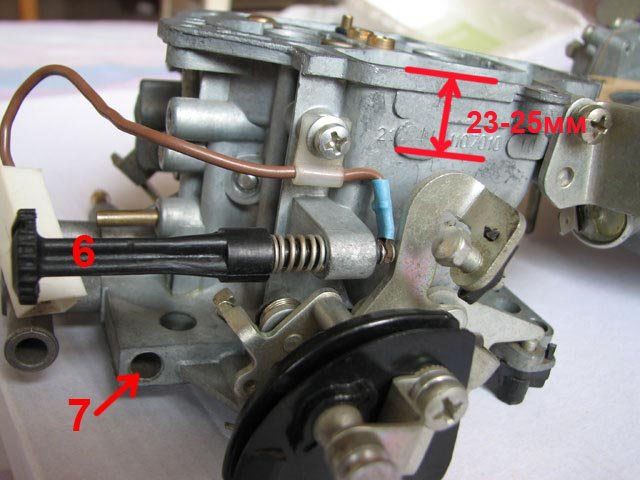

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Если параметры в пределах допустимой нормы, настройка карбюратора Солекс 21083 на первом этапе завершёна, можно приступать к настройке режима холостого хода.

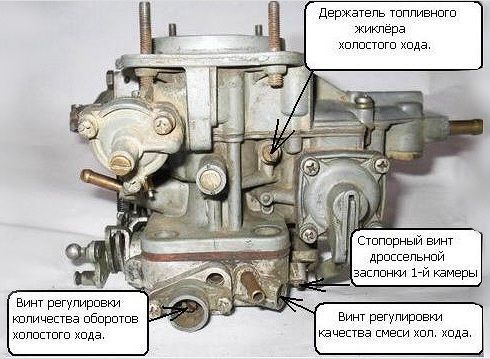

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

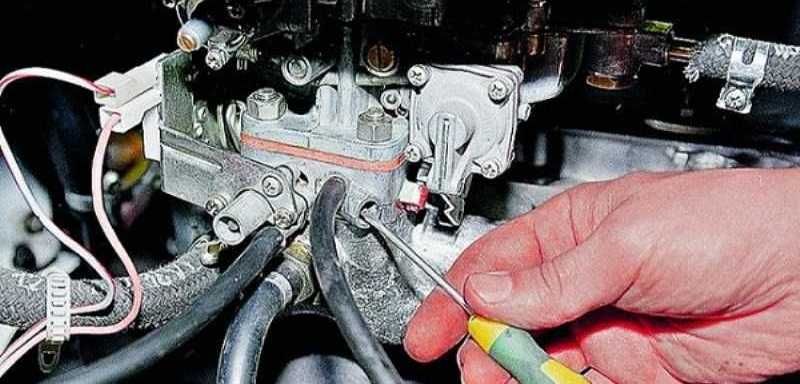

• В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
• Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
• Запускаем мотор и убираем полностью подсос.

• Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
• Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
• Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

В результате настройки ХХ необходимо добиться оптимально соотношения, при котором мотор будет работать устойчиво с минимальным разряжением в трубке вакуумного опережения.



Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

• установлен жиклёр ХХ большего размера, чем необходимо;
• плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
• деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Как подобрать жиклёры?

Подбор жиклёров для Солекс 21083 производится с учётом объёма мотора. Специалисты рекомендуют начинать подбор с топливного жиклёра для первой камеры. Выбрав нужный образец, подбираем к нему соответствующий воздушный аналог. А затем в таком же порядке выбираем жиклёры для второй камеры. Предварительно нужно поискать заводской карбюратор, рассчитанный на объём вашего двигателя, снять с него жиклёры и взять их в качестве точки отсчёта. Дальнейший подбор жиклёров производится по такому принципу. Если вам нужно немного обеднить смесь, выбирайте больший жиклёр на один шаг. Если хотите обогатить, меньший жиклёр.

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Как грамотно настроить карбюраторный узел Lada 2106?

Легендарная «шестерка», которая была, чуть ли не основным автомобилем в стране, все реже встречается на наших дорогах. Теперь мало кто специализируется на ремонте и обслуживании вазовской классики, и найти мастера по настройке ее системы питания довольно сложно. Однако любой автовладелец способен самостоятельно наладить узел приготовления горючей смеси, достаточно воспользоваться рекомендациями опытных водителей.

Коротко об особенностях и устройстве карбюраторного узла «шестерки»

Перед тем, как отрегулировать карбюратор на ВАЗ 2106, не помешает узнать его конструктивные особенности. После 1980 года на тольяттинские автомобили стали устанавливать Озон и Солекс. Смысл работы узла – приготовление горючей смеси перед подачей ее в цилиндры авто. До тонкостей, это не автошкола, разбирать конструкцию не будем, достаточно ознакомиться с основными компонентами, обеспечивающими оптимальный режим работы карбюраторного ДВС:

• Система дозирования горючего.
• Механизмы для управления заслонками дросселя и обогащения смеси.
• Система холостого хода.
• Насос-ускоритель и эконостат.
• Поплавковая камера.

Камера с поплавком и игольчатым клапаном отвечает за стабильность уровня горючего. Далее бензин, протекая по распылительной трубке, попадает в камеру, где смешивается с воздухом из впускного патрубка. Количество смеси корректируется дроссельной заслонкой, которая связана с акселераторной педалью.

Точная регулировка позволяет приготовить правильную смесь из бензина и воздуха в соотношении 1:15. В процессе длительной эксплуатации машины настройки сбиваются и приходиться думать, как отрегулировать карбюратор на автомобиле ВАЗ 2106 своими силами. Технология юстировки одинакова как для Солекса, так и для Озона.

Когда нужна регулировка?

Настройка карбюраторного узла не сложнее, чем регулировка привода сцепления на VAZ 2107 , поскольку предполагает всего лишь юстировку жиклеров. В некоторых случаях их нужно очистить от смол и прочих загрязнений, наличие загрязнений ощущается мощностными провалами в процессе набора скорости. Многие автовладельцы утверждают, что карбюраторы Озон не совсем хороший вариант, и рекомендуют заменить их на Солекс.

Тем не менее, признаки того, что прибор начал готовить обогащенную смесь, и нужна его настройка, одинаковы для обеих типов агрегатов:

• Повышенный расход горючего.
• Частый перегрев мотора.
• Черный дым из выхлопной трубы и хлопки.
• Потеря мощности.

Приготовление обедненной смеси характеризуется следующими признаками:

1. Хлопки в карбюраторе.
2. Потеря мощности.
3. Перегрев двигателя.

Само собой, не всегда нужно сразу же хвататься за отвертку и крутить регулировочные винты – возможно дело в другом. Например, когда холостые обороты плавают, возможен подсос воздуха через прокладку впускного коллектора, а может быть и пробой диафрагмы усилителя тормозов. Но даже перечисленные причины – это еще не все варианты, поэтому конкретных рецептов для устранения определенных неполадок дать нельзя. Вопрос следует решать комплексно, учитывая связь между системами автомобиля.

Делай сам: как отрегулировать карбюратор на авто ВАЗ 2106 в собственном гараже?

Полноценная настройка узла приготовления горючей смеси нуждается в системном подходе. Весь цикл состоит из последовательного выполнения следующих этапов:

• Предварительная фаза.
• Регулировка поплавка.
• Юстировка холостых оборотов.
• Регулировка наконечников тяг карбюраторного узла.

Предварительный этап

Перед тем, как правильно отрегулировать своими руками карбюратор на ВАЗ 2106, важно выполнить ряд рабочих мероприятий:

• Настроить тепловые зазоры механизма газораспределения.
• Установить оптимальный момент зажигания.
• Открыть полностью воздушную заслонку.

Все работы по настройке карбюраторного узла проводятся на прогретом моторе. Не стоит забывать, что в ходе процесса могут понадобиться новые детали и резинотехнические изделия, поэтому лучше заблаговременно приобрести ремонтный комплект.

Регулировка поплавка

Один из основных этапов в наладке карбюраторного узла. Высокий уровень будет выдавать «богатую» смесь, и она в большем количестве будет подаваться в цилиндры, но ожидаемой динамики не будет. Повысится только расход горючего, а также его токсичность.

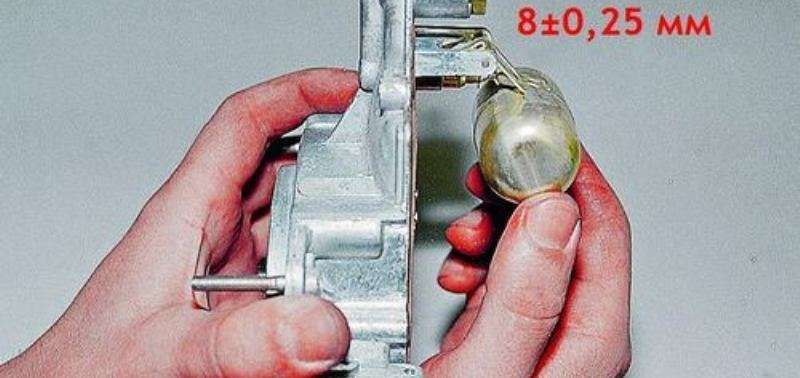

Язычок поплавка должен быть так установлен, чтобы его ход составлял не более 8 мм. В некоторых случаях причиной неполадок может стать игольчатый клапан. Тогда нужно снять поплавок, вытянуть иглу и проверить проходимость отверстий.

Настройка холостых оборотов

В процессе участвуют два винта, которые устанавливают количество и качество смеси. Для качественной настройки не помешает наличие газоанализатора. Перед тем, как отрегулировать карбюратор на автомобиле ВАЗ 2106, нужно знать об ограничительных пластиковых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские настройки. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.

Технология регулировки холостых оборотов:

• При открытой воздушной заслонке установить винтом качества частоту вращения коленвала 800-900 об/мин.
• Вращая винт качества, установить максимальные обороты ДВС.
• Винтом количества выставить по тахометру обороты 950-1030 об/мин.
• Винтом качества опять установить максимальные обороты.
• Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с максимальными оборотами, установленными при помощи винта качества.
• После момента совпадения винт качества вернуть в положение, где обороты ДВС составляли 800-900 об/мин.

При наличии газоанализатора винтом качества добиваются концентрации СО в выхлопных газах 0,5-1,2%. Окончательное положение винтов нужно зафиксировать пластичным герметиком, чтобы предотвратить самопроизвольное откручивание.

Регулировка тяг

Не менее важный этап в процессе наладки карбюратора «шестерки» выполняется по переходам:

• Демонтировать воздушный фильтр и его корпус.
• Измерить расстояние между центральными точками наконечников, оно должно быть 80 мм.
• Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
• Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.

На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:

• Снять наконечник тяги продольного типа и открутить контргайку.
• Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
• В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.

Что имеем после грамотной регулировки карбюраторного узла «шестерки»?

Проверка юстировок узла приготовления горючей смеси такой же важный этап обслуживания, как и контроль состояния АКБ автомобиля. Комплексный подход в настройке карбюратора гарантирует не только комфортный режим передвижения, но и массу полезных моментов:

• Прибавление в мощности и уверенный набор скорости.
• Отсутствие провалов в работе ДВС в низком и среднем секторе оборотов.
• Улучшенные динамические характеристики – автомобиль резвее набирает обороты и разгоняется за короткое время.
• Оптимальная приемистость мотора, которая выражается в отзывчивости педали газа.

Перечисленные качества позволяют эффективно использовать горючую смесь, что необходимо как в условиях городских пробок, так и на загородных трассах. Поэтому грамотная наладка карбюраторного узла поможет машине своевременно набрать скорость и совершить запланированный маневр.
