Стеллаж для инструмента своими руками фото

Стеллаж в гараже своими руками – надежная и прочная конструкция без лишних затрат!

Необходимые инструменты и материалы

Рассмотрим, как своими руками сделать полки в гараже для хранения на них нужного вспомогательного оборудования и разнообразных инструментов для ухода за автомобилем.

Гаражные стеллажи – богатство выбора конструкций

Полки в гараже дают возможность компактно разместить на ограниченной площади множество деталей и инструментов для обслуживания транспортного средства, а также различный бытовой скарб, которому не нашлось места в квартире. По этой причине каждый автолюбитель устанавливает в «доме для авто» стеллажи. Они обеспечивают порядок в гараже и позволяют за секунды найти требуемую вещь.

Обустроить ангар для машины можно покупными полками. Такие конструкции в наши дни продаются на любой вкус. Но даже очень дорогие и «навороченные» стеллажи не всегда будут удовлетворять вашим индивидуальным запросам. Намного разумнее изготовить полки в гараже своими руками, выбрав оптимальные для себя размеры таких конструкций.

По варианту монтажа стеллажи для автомобильного бокса делят на такие группы:

• разборные;
• стационарные;
• передвижные;
• навесные;
• вращающиеся.

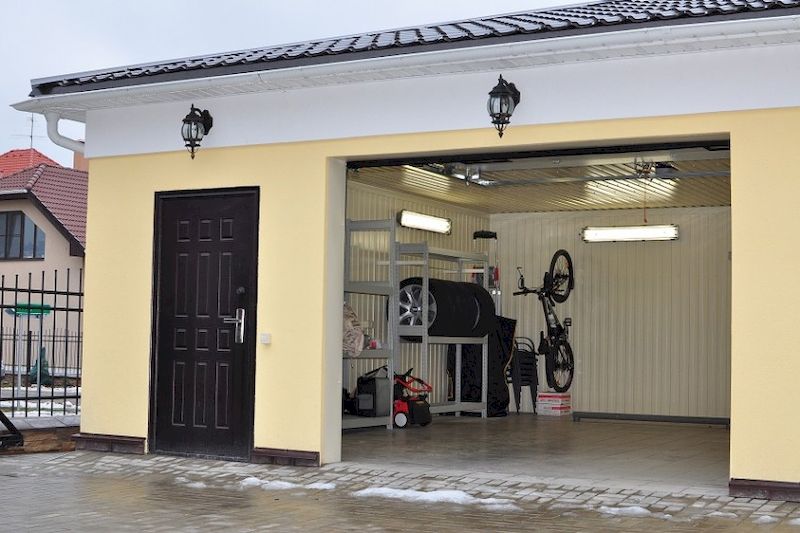

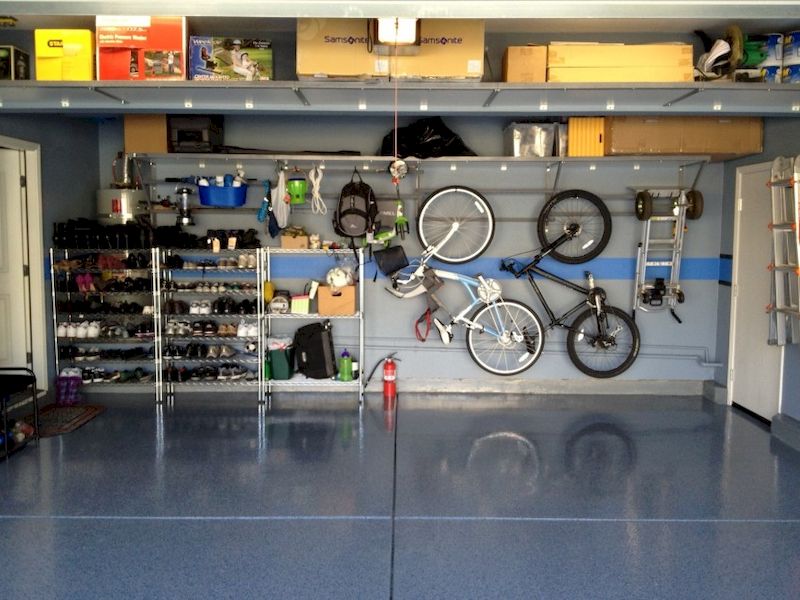

Стеллаж для автомобильного бокса

Разборные полки можно монтировать в любом месте гаража, менять в случае потребности их расположение, ширину, высоту и компоновку. Стационарные конструкции создаются для установки на каком-либо конкретном участке помещения. Их ставят один раз и навсегда, фиксируя к потолочной, стеновой либо напольной поверхности. По прочностным показателям стационарные стеллажи более надежные, нежели разборные.

Конструкции передвижного типа оснащаются роликами, позволяющими передвигать их по всему гаражу. По сути, они представляют собой небольшую тележку. Это удобно. Но стоит понимать, что такие стеллажи не способны выдерживать чересчур высокие нагрузки. Поэтому на них нельзя хранить громоздкое и массивное по весу оборудование.

Навесные полки оборудуются в домашних условиях редко. Их необходимо подвешивать и закреплять непосредственно под потолочной поверхностью, что может вызвать серьезные затруднения. Хотя теоретически это вполне возможно. Редким явлением можно считать и вращающиеся конструкции. Визуально они похожи на стойки для дисков CD. На таких мини-стеллажах можно хранить всякую мелочь – отвертки, ключи, для более крупного инструмента они не подходят.

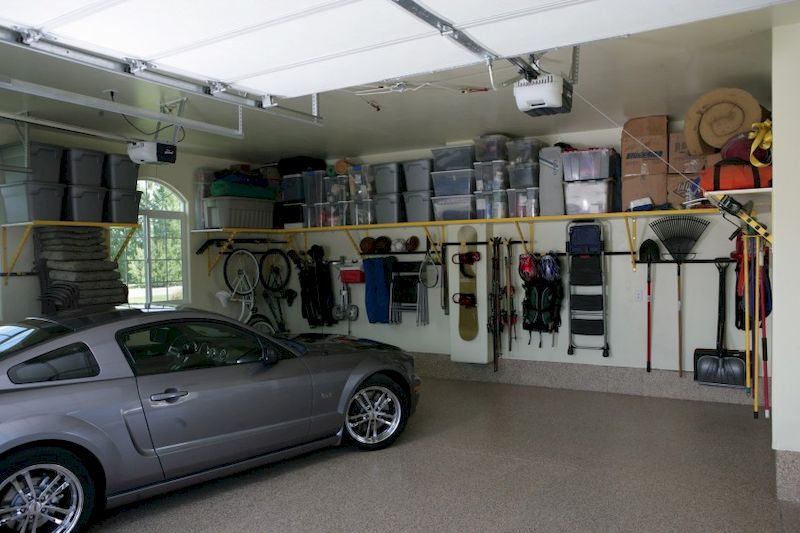

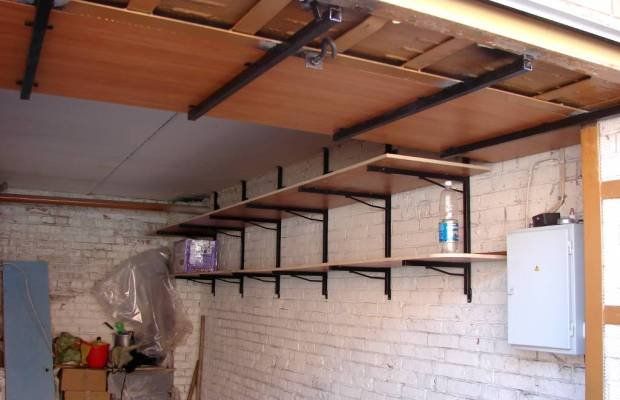

Навесные полки под потолком

Число полочек на стеллажах и их геометрические размеры вам предстоит выбрать самому. Профессионалы советуют так проектировать конструкцию для гаража, чтобы на полках помещались все используемые при обслуживании транспортного средства инструменты. Другими словами, стеллажи желательно делать вместительными.

Самыми популярными материалами для изготовления гаражных полок является металл и древесина. Если вы планируете установить конструкцию надолго, лучше использовать металлические изделия, которые отличаются долговечностью и максимальной прочностью. Если же желаете сэкономить на материалах и не затягивать монтажные работы, делайте стеллаж в гараже своими руками из дерева. Работа с более легкой древесиной в разы проще, чем с металлом.

Также полки в наши дни делают из пластика (их можно купить в магазине) и комбинированные – из стали и дерева или из пластика и металла.

Проектируем полочные конструкции – советы специалистов

Как и любое сравнительно сложное изделие, стеллаж следует сначала разработать на бумаге. Это можно сделать с помощью готовых чертежей.Несложно и самостоятельно составить эскиз будущей конструкции, указав в нем параметры полочек. В этом случае стеллаж будет идеально подходить для вашего гаража.

Обычно рекомендуется размещать стеллаж вдоль какой-либо одной стены помещения. Оптимальная высота конструкции – от пола до самого потолка (ни один квадратный сантиметр свободной площади терять не хочется ни одному автолюбителю). Конечно, если ваш гараж очень высокий, полки можно делать не до потолочной поверхности, чтобы не мучиться с лазанием по лестнице на самый верх за какой-нибудь деталью.

Нижние полки всегда делают более вместительными и высокими. Они предназначены для хранения колес, металлического верстака, крупного инструмента. Полочки, которые располагаются наверху конструкции, лучше изготавливать низкими. На них вы будете складировать всякую легкую мелочь. Тем самым вы обеспечите хорошую устойчивость стеллажа.

Внизу обязательно требуется оставлять просвет 15–20 см между конструкцией и напольным покрытием.

Он даст вам возможность без затруднений подмести пол под стеллажом. Кроме того, профи советуют просверлить в полочках для инструмента, канистр, колес небольшие отверстия. Они будут выполнять функцию естественной вентиляции для хранящихся предметов, защищая их тем самым от ржавления, а также позволят вам без проблем сметать с полок мелкий мусор и пыль.

Длину стеллажа обычно тоже делают на всю ширину стенки, оставляя около 8–10 см свободного пространства по боковым сторонам конструкции. Так вам будет проще выполнять монтажные работы. Глубину полочек выбирайте сами. При этом помните, что чересчур узкие ниши не годятся для хранения крупногабаритного инструмента, а чрезмерно глубокие неудобны в эксплуатации (попробуйте что-нибудь достать руками с полочки глубиной около метра). Рекомендованная глубина ниш гаражных стеллажей – примерно 60 см.

Самая распространенная ширина полок (имеется в виду дистанция между двумя вертикальными опорами конструкции) – 100 см. Можно сделать ширину и на 30–50 см больше, если полка предназначается для хранения габаритных (например, колес) либо тяжелых изделий из металла.

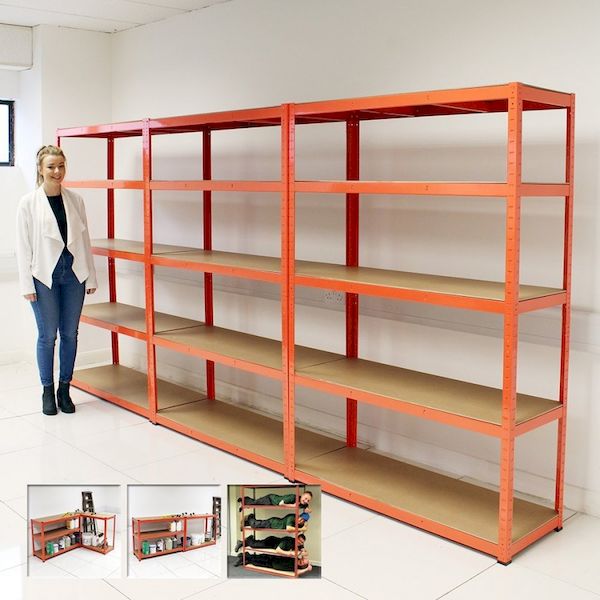

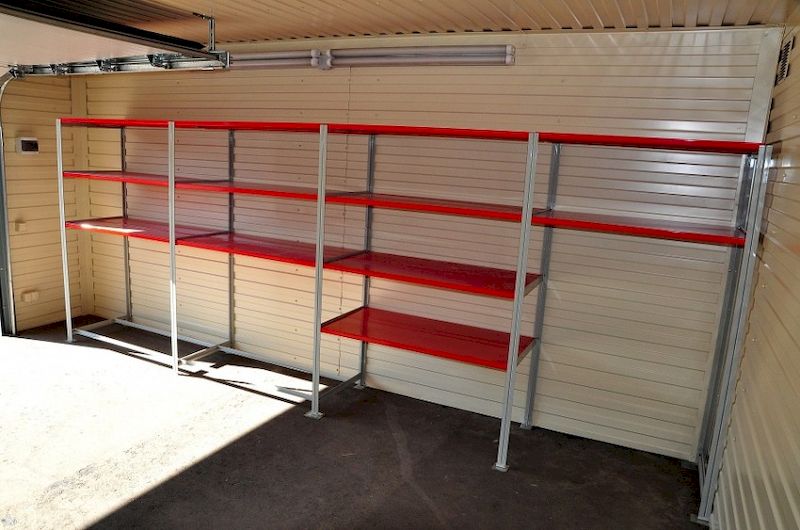

Делаем металлический стеллаж с полками из дерева

Популярный вариант обустройства гаражей – конструкция с металлическим каркасом (он будет стоять без преувеличения десятилетиями) и деревянными полочками. Вертикальные стойки таких стеллажей вы можете сделать из прямоугольных профилей с размерами одной из сторон 4–5 см либо из уголка с полкой 3–5 см.

Сам каркас делается из уголка с 1,5–2,5-сантиметровой полкой и прикручивается болтами к вертикальным направляющим или приваривается к ним. Сварное соединение держит конструкцию максимально прочно, выполнять его быстрее и проще. С болтами мороки больше, но зато вы получаете возможность при необходимости изменять высоту полочек стеллажа.

Полки изготавливаются из досок толщиной 1,5–2,5 см. В этом случае они будут по-настоящему прочными. Можно делать их и из обычной либо ламинированной фанеры или древесно-стружечных изделий. Деревянные полки перед монтажом обязательно предохраняют от влаги и грибка – промасливают и окрашивают.

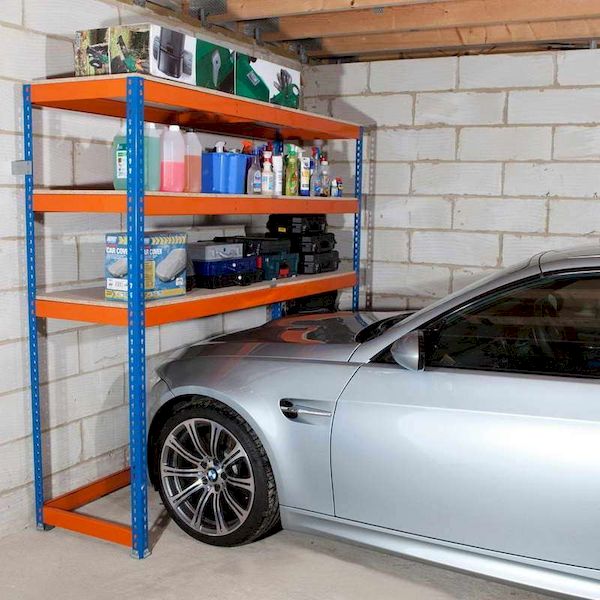

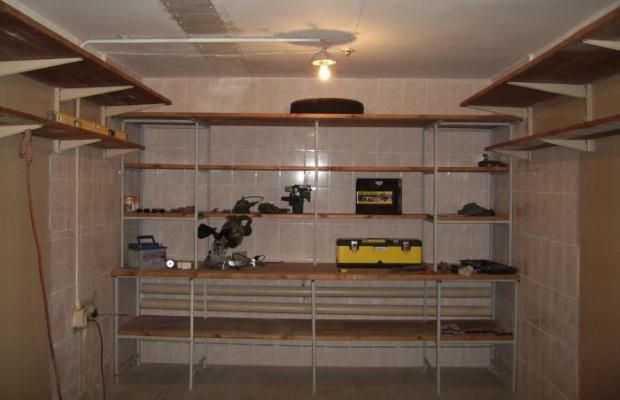

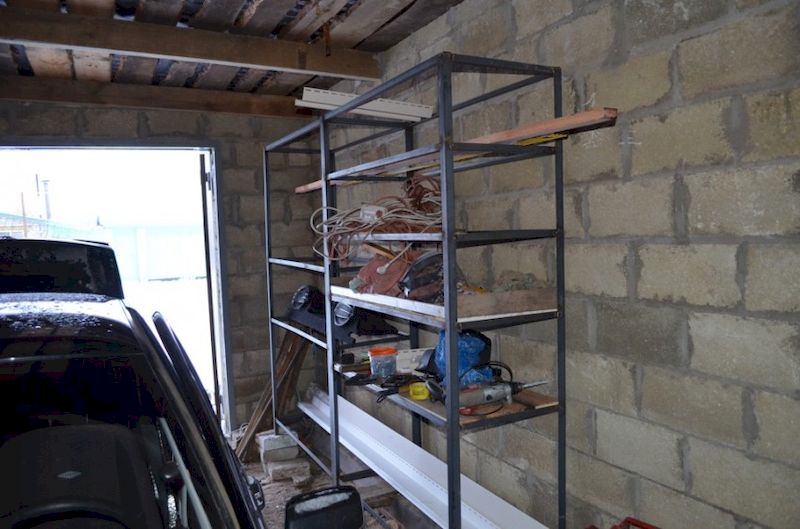

Металлический стеллаж в гараже

Таким образом, схема подготовки комплектующих для стеллажа, а затем их сборки и установки выглядит следующим образом:

1. Болгаркой режем по заданным размерам металлические заготовки.
2. Размечаем положение стоек по вертикали и сразу отмечаем места, где будут фиксироваться полочки.
3. Свариваем (берем на болты) уголки (здесь важно контролировать горизонтальность расположения элементов).
4. Наносим грунтовку на каркас и окрашиваем его коррозионно-стойким составом.
5. Нарезаем полочки из древесины и «примеряем» их, ставя поперек каркаса. Можно выполнять установку досок и вдоль, но в этом случае они могут под весом больших инструментов и запчастей прогибаться.
6. Пропитываем (красим) деревянные изделия и крепим их с металлическим каркасом универсальными саморезами. Желательно подгонять доски друг к другу как можно плотнее.

Стеллаж готов. Если вы не совсем уверены в высокой устойчивости конструкции, можно дополнительно прикрепить ее к стене гаража стальными кронштейнами.

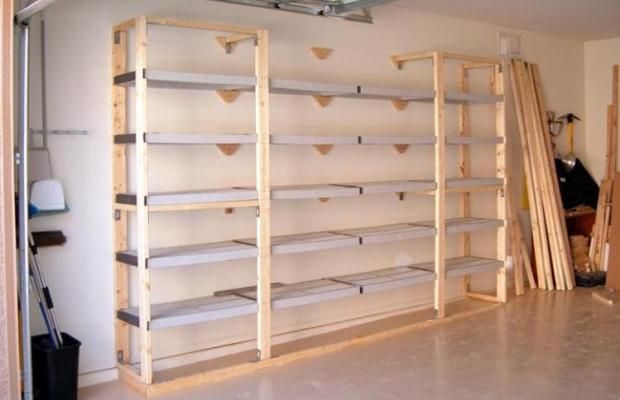

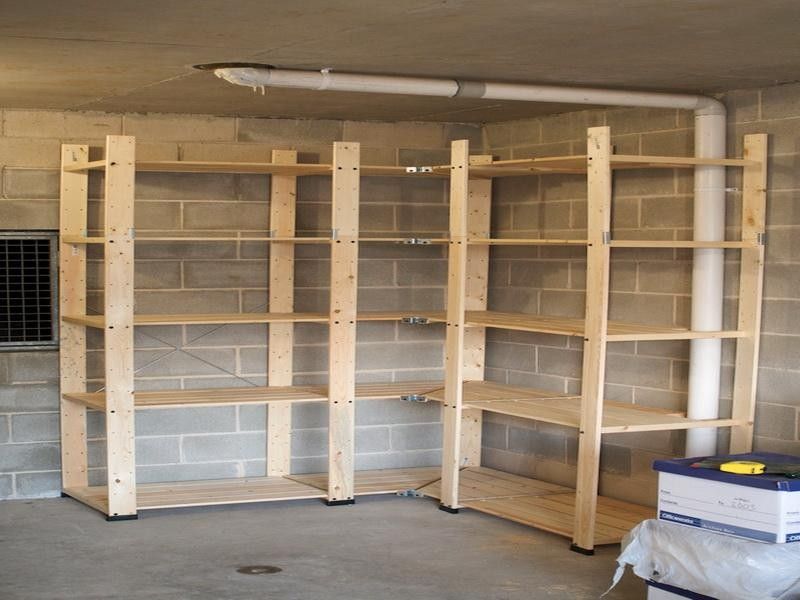

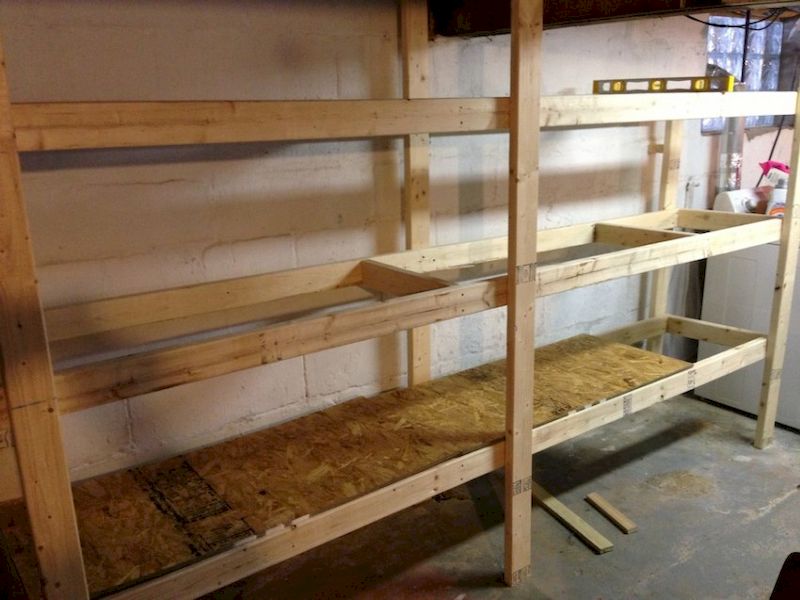

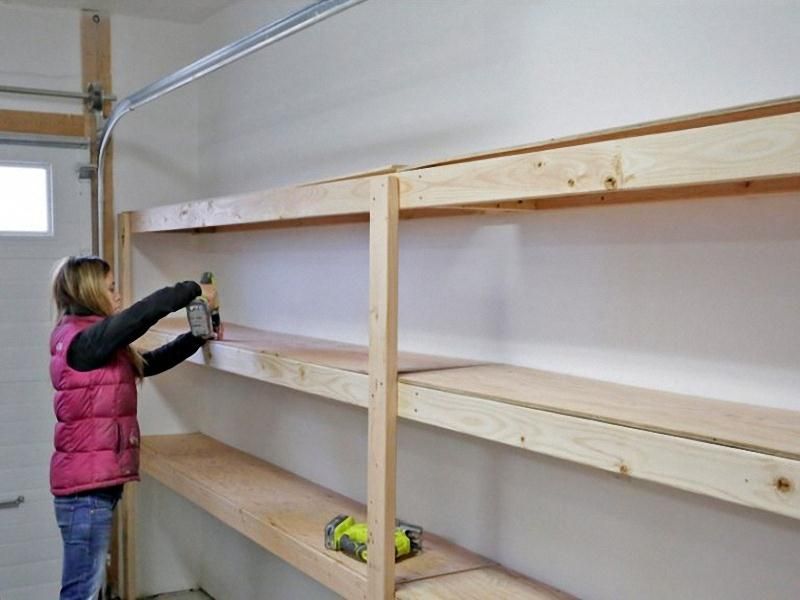

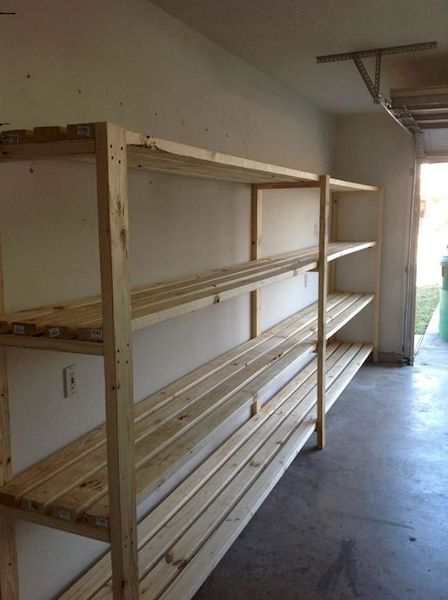

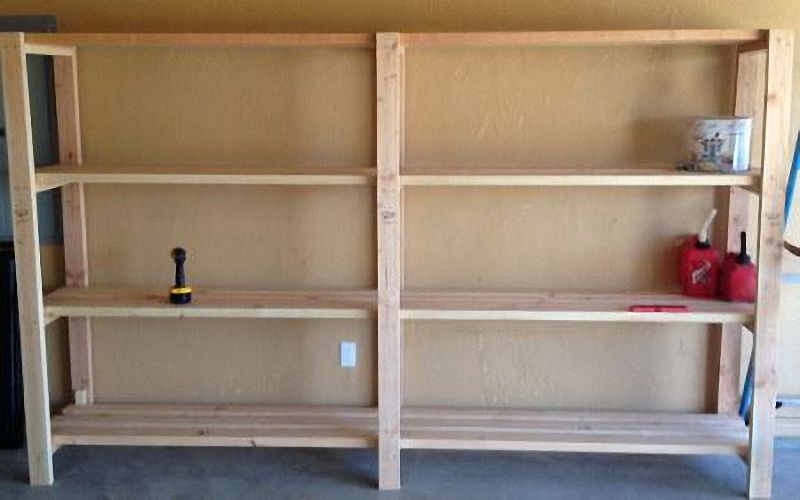

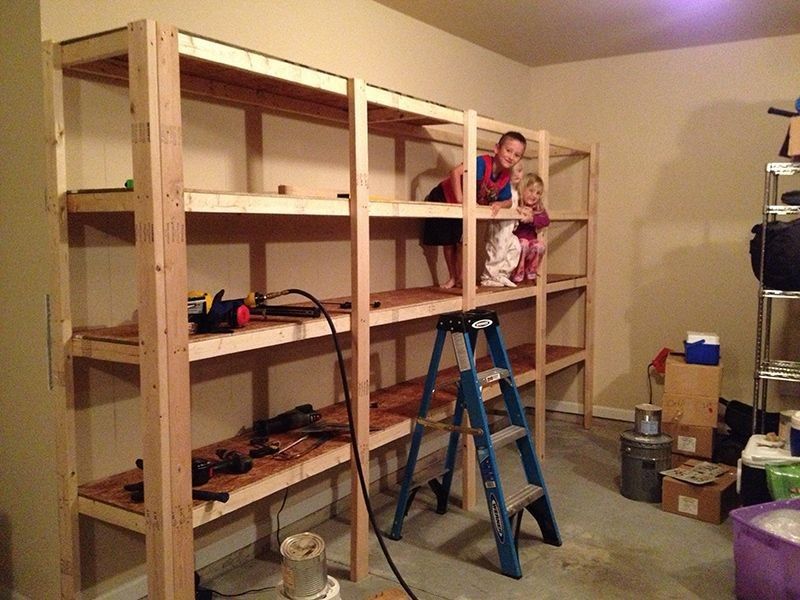

Деревянный стеллаж – все очень просто

Дешевле обходятся гаражные полки, сделанные из дерева. К тому же их проще делать и устанавливать. Поэтому многие автовладельцы решают обзавестись именно такими конструкциями. Здесь, правда, стоит помнить, что деревянные стеллажи эксплуатируются по времени меньше, чем металлические либо комбинированные.

Оптимально, когда полки изготавливаются из твердой древесины, например, из дуба. Но вполне подойдут и сосновые доски – недорогие и доступные. Важно, чтобы они были хорошо высушены, не имели крупных трещин и сучков, глубоких червоточин и следов плесени.

Стойки (вертикальные) изготавливают из бруса 10х5 или 10х10 см, полки – из древесно-стружечных плит или обычных досок, поперечины – из бруса меньшего сечения или даже из досок (но их толщина должна быть внушительной).

Собираем стеллаж в гараж своими руками далее указанным способом:

1. Режем доски и брусья по заданным размерам, обрабатываем их антисептическим составом.
2. Собираем конструкцию, используя для соединения отдельных частей проушины, шипы, клей для древесины или саморезы.
3. Стыки деталей для придания конструкции большей площади усиливаем уголками из металла.
4. Окрашиваем готовый стеллаж (торцы желательно покрасить в несколько слоев).

Примерно аналогичным образом вы можете сделать и конструкции для гаража из металла. Но, естественно, резать по нужным размерам и монтировать тяжелые стойки, а также другие элементы стеллажа вам будет намного сложнее.

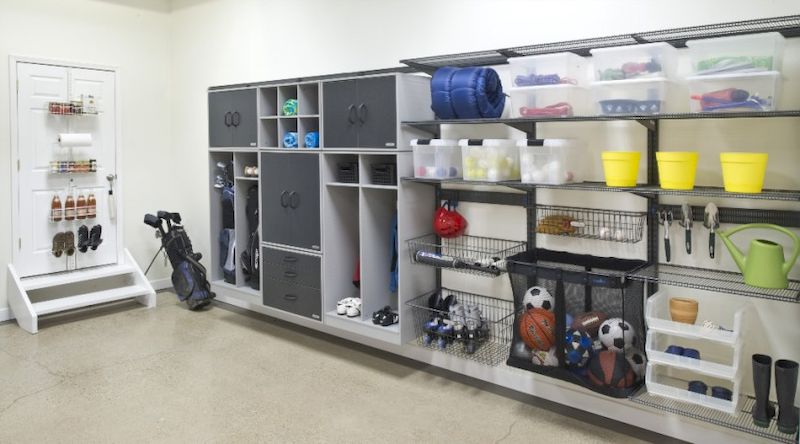

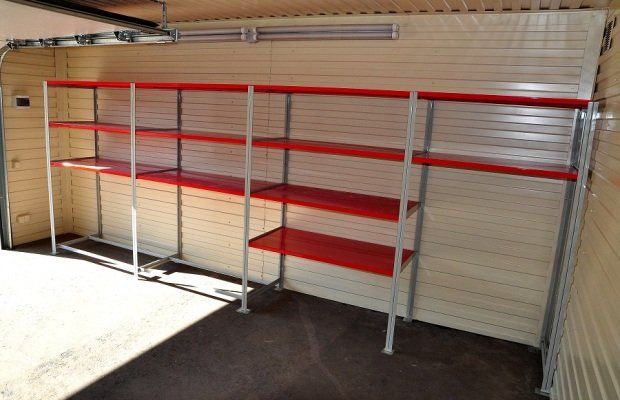

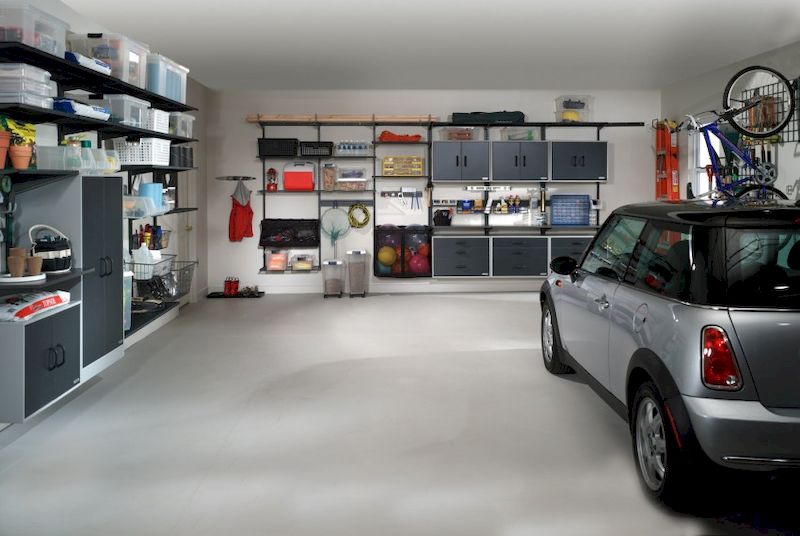

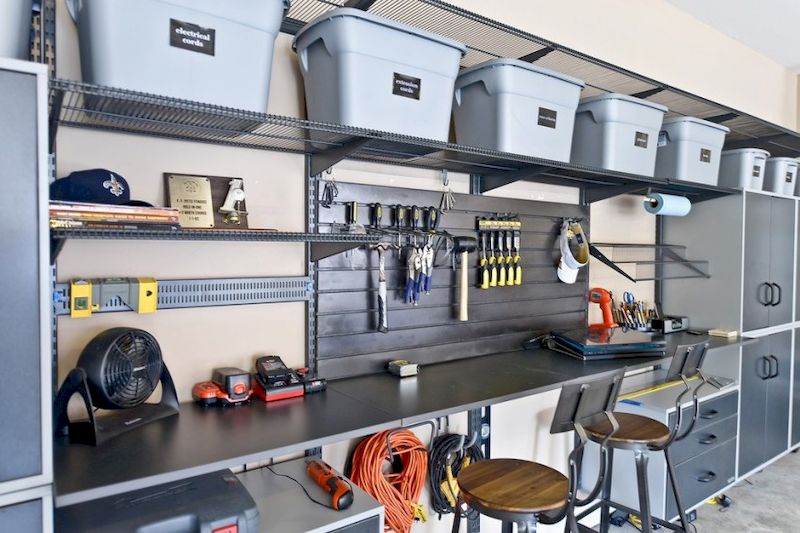

Стеллажи для гаража – качественные модели и системы хранения для профессионалов (95 фото)

Организация рабочего пространства и эргономичной системы хранения в гаражном помещении позволяет не только эффективно использовать имеющееся пространство, но и обеспечить комфорт и порядок во время ремонта или обслуживания автомобиля.

С помощью сборных стеллажей для гаража возможно грамотно расположить все необходимые инструменты, автодетали, комплектующие и приспособления.

Существует возможность приобрести готовые конструкции, заказать изделие под определенные параметры или сделать стеллажи из дерева или металла самостоятельно. При любом варианте изначально следует определиться с месторасположением полок и решить, что на них будет храниться.

Часто используемые предметы рекомендуется разложить на ближних рядах. Сезонные вещи или материалы можно положить на нижних и удаленных ярусах.

Располагать стеллажи требуется таким образом, чтобы автолюбитель имел свободный доступ к полкам. Мелкие детали, крепеж, расходные материалы следует расфасовать в боксы и коробки.

Краткое содержимое статьи:

Как сделать стеллажи в гараже

Преимуществом собственноручного изготовления полок и стеллажей является возможность выполнить конструкцию в соответствии с собственными финансовыми возможностями, точными размерами, расположением ярусов.

Следует определиться с материалом, из которого будут изготовлены секции и полки, вид крепежных элементов, метод сборки и фиксации.

Выбор материалов

Каркас для стеллажей необходимо выполнить из прочного материала. Оптимальным вариантом являются сталь или алюминий. Полки лучше изготовить из сплошного полотна из обработанного металла или дерева.

Основные детали стеллажа:

• стойки. Материалом служит профилированная труба, усиленный металлический профиль или уголок;
• полки. Могут быть выполнены ил листовой стали, толстостенного алюминия, досок, ДСП или фанеры.

Для крепления полок к стойкам надежным вариантом станут саморезы или болты. Для изготовления стеллажа необходимы рулетка, уровень, шуруповерт, ножовка и машинка для резки металла (болгарка). После сборки каркаса и установки полок необходимо проверить надежность всех креплений.

Металлическое полотно должно быть обработано в заводских условиях цинкованием или окрашено полимерсодержащей краской. В результате образуется герметичный барьер, который защищает сплав от воздействия влаги и коррозийных процессов.

•

При изготовлении деревянного стеллажа следует все детали обработать антисептиками, которые уберегут древесину от образования плесневого грибка, воздействия химических реагентов в случае протечки.

Виды конструкций

Гаражные секции хранения классифицируют на напольные и навесные. Навесным полкам необходимо обеспечить надежное крепление конструкции.

Напольные стеллажи подразделяют на:

• стационарные. Секции устанавливают на пол. Опоры фиксируются с помощью дюбелей;
• мобильные (передвижные). Стойки стеллажей оснащаются колесиками. Достоинством варианта является возможность передвижения в случае необходимости (например, во время обслуживания или ремонта авто). Из недостатков следует отметить неустойчивость конструкции;
• стеновые. Стеллаж монтируется вплотную к стене без возможности свободного перемещения. Стойки крепятся к потолку и полу.

Также конструкции могут быть закрытыми, оснащенными стандартными распашными дверцами или иметь откатный механизм.

Особенности конструирования стеллажей своими руками

Перед началом работ целесообразно выполнить замеры и подготовить эскиз будущей конструкции, на которой будут нанесены размеры. Фото стеллажей для гаража для подготовки чертежа в достаточном количестве можно найти на тематических форумах или других интернет-ресурсах.

Стеллаж не следует изготавливать в виде громоздкой конструкции. Компактные размеры сэкономят пространство. Оптимально, если ширина полок не будет превышать 1,5-2 м.

•

Глубина каждого яруса может быть в диапазоне от 20 до 40 см. Высота каждого ряда может быть от 20 до 100 см в зависимости от предназначения.

Преимущества стеллажей для гаража

Деревянные и оцинкованные или окрашенные металлические стеллажи для гаража имеют следующие преимущества:

• прочность;
• долговечность;
• низкая стоимость;
• небольшой вес;
• способность выдерживать высокие нагрузки (полки из металла способны выдержать 300 кг, из дерева – до 120 кг);
• доступность материалов;
• возможность регулирования ярусов по высоте;
• простота изготовления;
• устойчивость к коррозии и химическим реагентам;
• стойкость к перепадам температур и влажности;
• простота в сборке и ремонте;
• несложный уход.

При изготовлении стеллажа в гараж своими руками необходимо учесть нюансы по особенностям хранения гаражных принадлежностей.

Для тяжелых и объемных предметов следует сконструировать усиленные полки с толщиной материала не менее 50 мм. Оптимальным материалом для хранения шин, аккумуляторов, автодеталей, метизов станет металл.

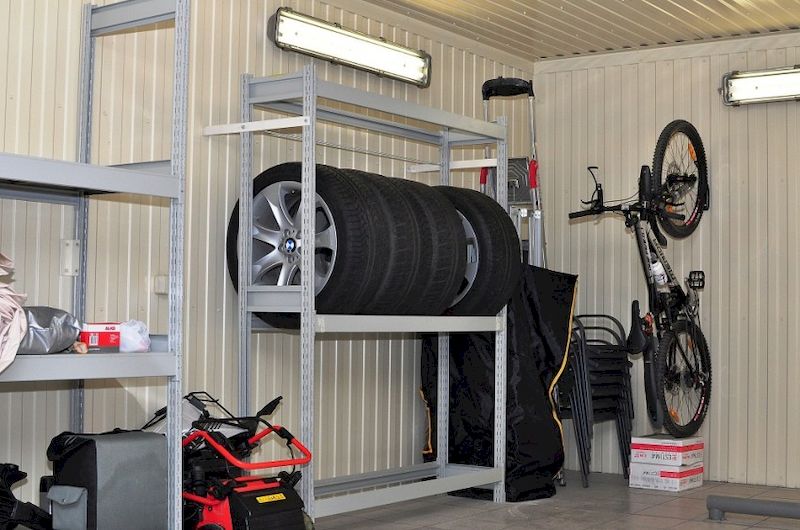

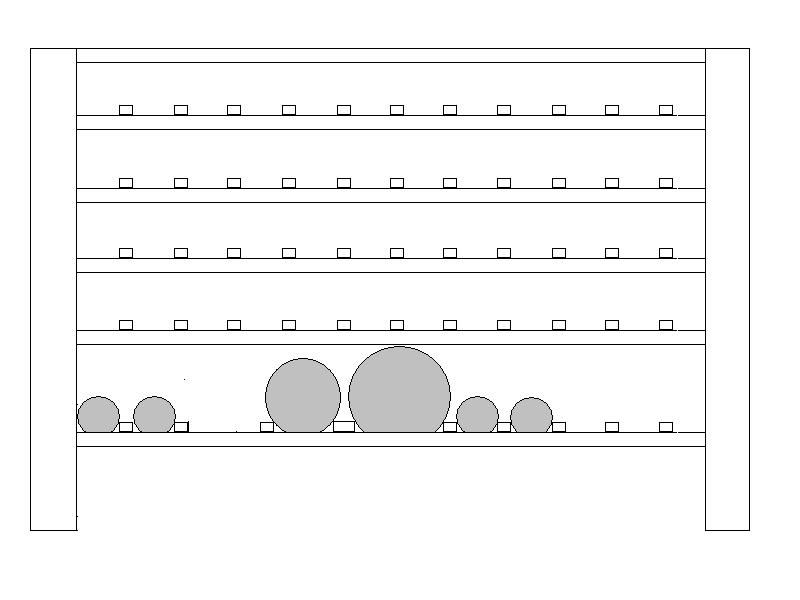

Ярусы для автошин следует расположить с таким расчетом, чтобы уложить колеса с дисками в вертикальном положении, а резину без дисков – в горизонтальном положении.

•

Альтернативным вариантом для хранения шин может стать прочная балка вместо нижнего яруса или штанга, закрепленная под потолком.

Как сделать стеллаж из дерева своими руками

Иногда возникает необходимость разместить на малом пространстве большое количество однотипных вещей. Самое простое решение — изготовить стеллаж из дерева своими руками. На нем свободно разместиться необходимая утварь, поделки, книги и домашняя винотека. Чтобы его сделать не надо обладать особыми навыками. Достаточно найти инструменты, материалы и потратить немного свободного времени.

Предварительные работы

Стеллаж из дерева представляет довольно вместительную конструкцию, которая состоит из некоторого количества полок (ячеек) соединённых вместе и стоящих на стойках, подставке или прямо на полу. Число ярусов зависит от высоты помещения и предпочтений владельца.

• стационарные;
• передвижные (на колесиках).

Основные этапы изготовления:

1. Предварительный этап. Разработка чертежа.
2. Основные работы. Подбор материалов и инструментов. Сборка стеллажа.
3. Заключительный этап. Окраска, оклейка и т. д.

От первого этапа зависит дальнейшая судьба стеллажа. Неправильный выбор материала или плана может свести усилия «на нет». Чтобы выполнить чертёж, необходимо измерить место дислокации конструкции, если предполагается стационарный вариант.

При изготовлении стеллажа для инструментов, продуктовых заготовок или предметов домашнего обихода лучше предпочесть простые прямые формы. Для этого определяют высоту конструкции и ширину полок, которые часто делают до потолка.

Для установки мелких аксессуаров можно изготовить пролёты длиной до 1,5м, а для тяжёлых вещей (книг, банок с соленьями или вареньями) рекомендуется 90 см и менее. Это предотвратит деформацию полок (прогиб). Для вин лучше сделать отдельные ячейки.

• Ширина стеллажа зависит от свободной площади.
• Обычная длина не более 1,5 м, но если имеются 40–50 мм доски ─ её увеличивают до 2-2,5 м.
• Глубина полок зависит от предметов, которые на них будут расположены. Например, для одежды оптимальная величина 50–60 см, а для отвёрток и пассатижей нужно не более 5 см. На одном стеллаже могут быть полки разной глубины.
• Примерная высота ярусов 25-60 см. Если нужно хранить крупногабаритные вещи, например, покрышки от грузовика ─ размеры рекомендуется пересмотреть.

Желательно использовать натуральные доски (дуб, бук, сосна, красное дерево). Их следует обработать специальными составами и антисептиками и дать отлежаться несколько дней. Не рекомендуется применять материал, изготовленный из опилок или стружки (ДСП, например). Он быстро разрушается.

При разработке чертежа не следует забывать о свободном пространстве по горизонтали (между двумя предметами) и по вертикали (зазор от края самой высокой вещи до верхнего яруса). Минимальное расстояние должно составлять 3 см.

Надо правильно размещать аксессуары, чтобы нагрузка на середину полок была небольшой. Внизу рекомендуется укладывать громоздкие и тяжёлые предметы, а наверху более лёгкие.

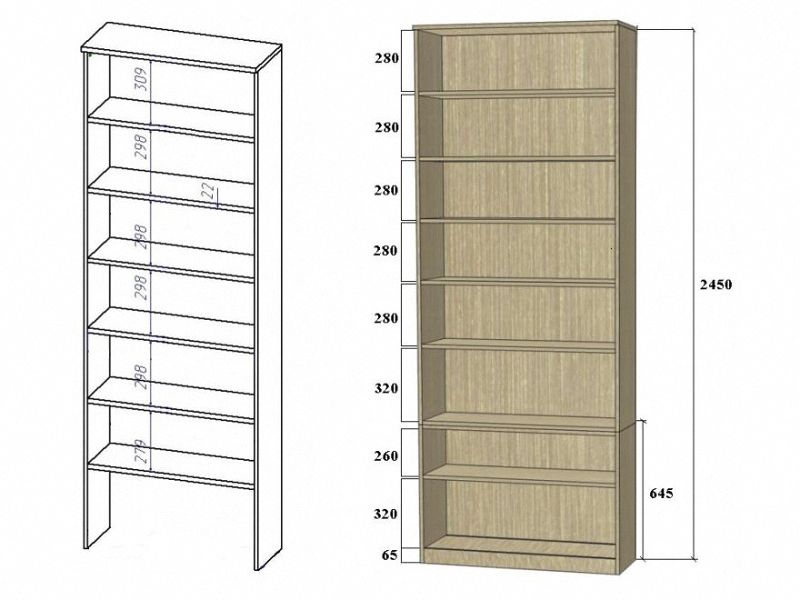

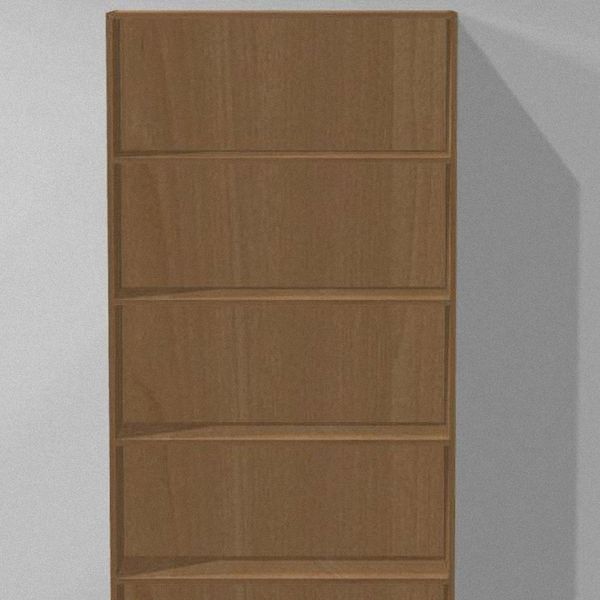

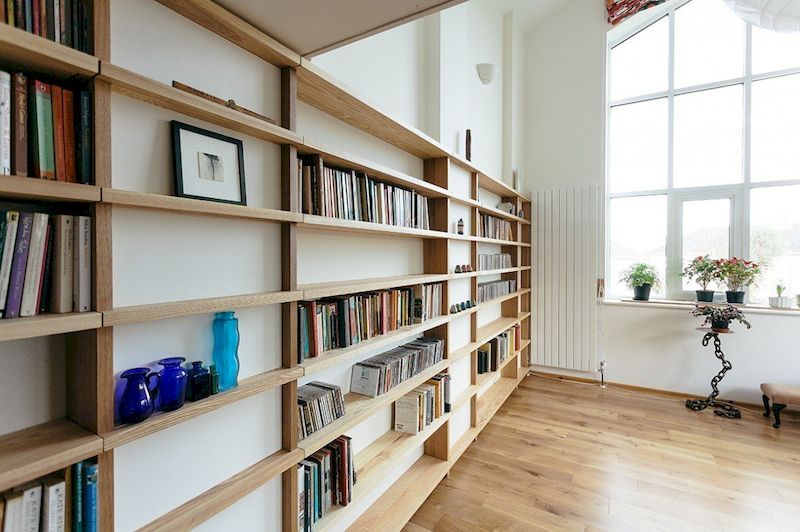

Стеллаж из дерева для книг своими руками

Сначала желательно подобрать чертёж будущей конструкции в глобальной сети, специальных изданиях или разработать свой оригинальный вариант. Классические стеллажи с основанием и без него выглядят так.

Необходимые инструменты и материалы:

• доски толщиной 2–4 см;
• рейки 4×4 и более;
• держатели, деревянные бруски, металлические уголки, на которых будут опираться полки;
• фанера для стенок;
• саморезы, шурупы;
• столярный клей;
• лак, кисть;
• электролобзик, шлифмашина, электродрель;
• отвёртка, молоток;
• карандаш и рулетка для разметки.

Пошаговая инструкция

После разработки чертежа и покупки всего необходимого приступают к изготовлению деталей. К процессу надо подойти ответственно.

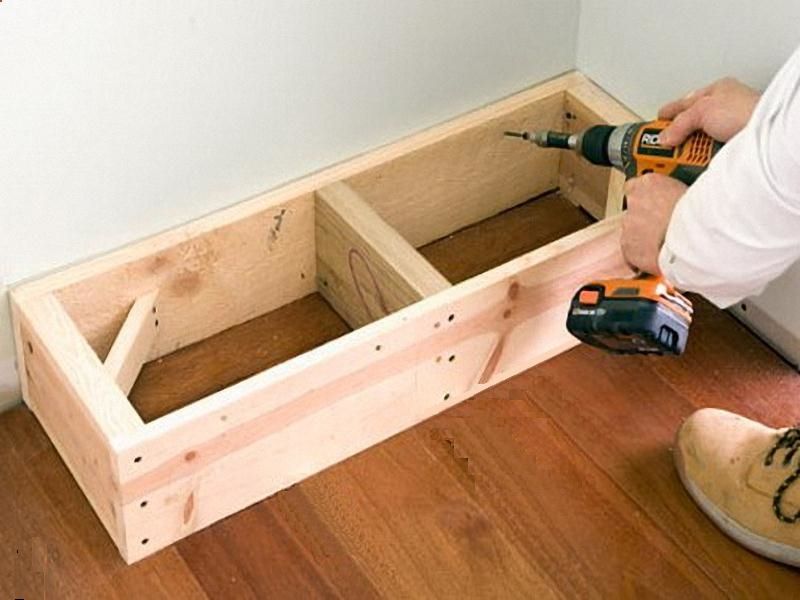

1. Первый этап ─ выбор основания, если конструкция его предусматривает. Для него берут доску с толщиной не менее 3 см. При подборе длины учитывают, что по бокам основания необходимо установить вертикальные стенки. Снизу следует прибить продольные доски шириной 50–70 мм, а между ними поперечины, чтобы стеллаж стал прочным.

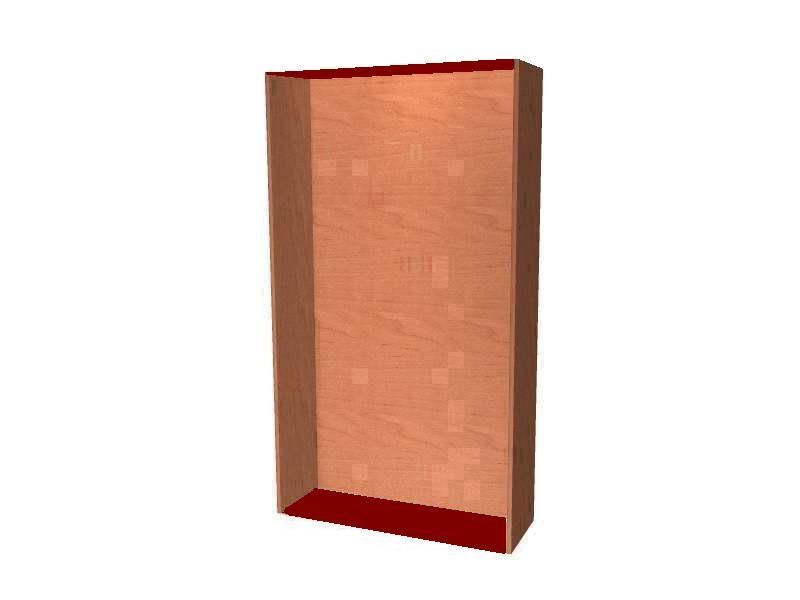

2. Вторым этапом идёт изготовление задней стенки. Этот элемент выполняют из фанеры или строительного картона. По чертежу определяют высоту и длину стеллажа и вырезают деталь по этим параметрам. Необходимо выверить углы под 90°, а то конструкция перекосится.
3. Следующий этап — выполнение боковин. Для уменьшения стоимости очень часто используют толстую фанеру или обходятся без стенок, применив брусья. Высота боковин выбирается произвольно. Отрезав фанеру или брусья нужной величины, необходимо наметить на внутренней стороне места для полок, например, прорезать пазы. Есть смысл укрепить туда уголки, держатели или отрезки брусьев. Если привинчивать их после сборки, то это будет несколько затруднительно.
4. Затем устанавливают боковины и закручивают саморезами.
5. Укрепляют заднюю стенку, вырезанную из фанеры. Её наличие поможет избавить конструкцию от перекоса.
6. Только после этого следует изготовить и укрепить полки. Обычно их габариты равны размерам основания. Если на третьем этапе были укреплены уголки, то можно не привинчивать полки к боковинам.

Многие люди делают стеллаж открытым с тыльной стороны. В этом случае необходимо привинтить все полки к боковинам, а наверху и внизу укрепить специальные уголки, которые не дадут конструкции перекоситься.

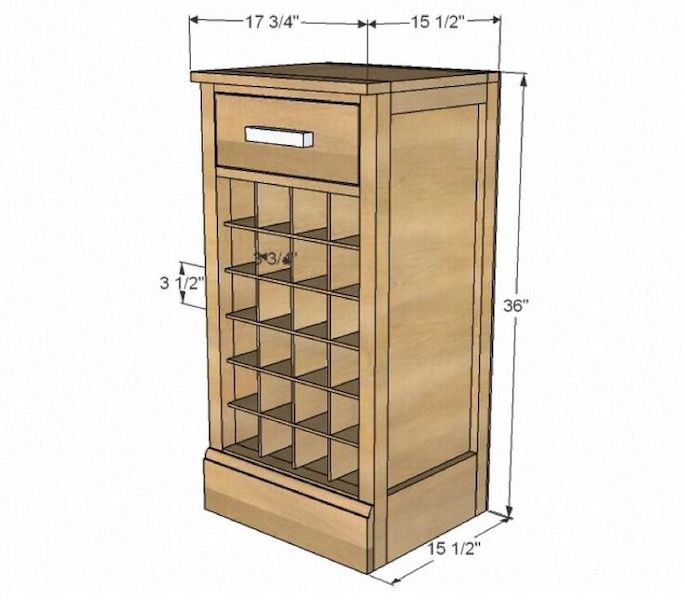

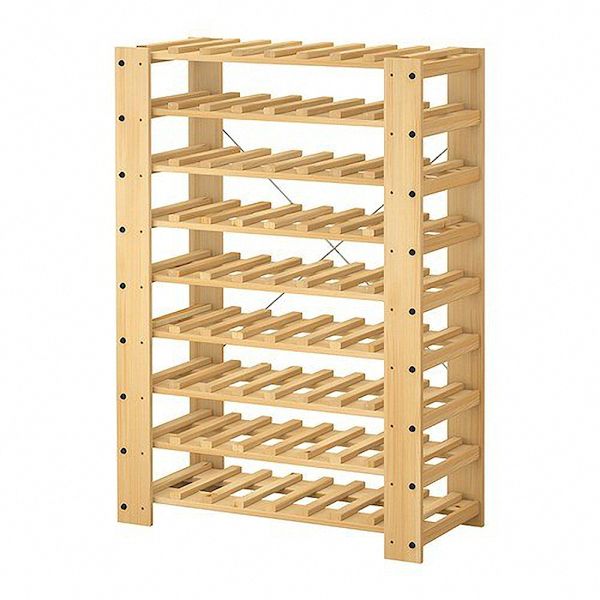

Винный стеллаж

Главная составляющая винотеки — не просто набор полок или шкаф, куда складируют бутылки. Это специальная мебель, которая должна обеспечить наилучшие условия для сохранности и созревания алкогольных напитков.

Инструменты и материалы:

• доски, фанера, бруски, рейки;
• проволока;
• металлические стержни;
• саморезы, гвозди, шурупы;
• пила, электролобзик;
• дрель с простыми свёрлами и цилиндрическим;
• отвёртка, молоток.

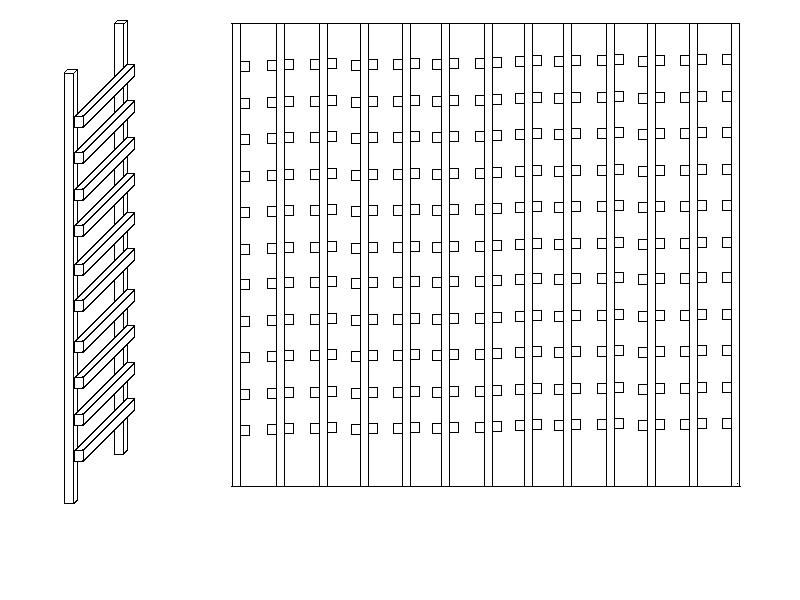

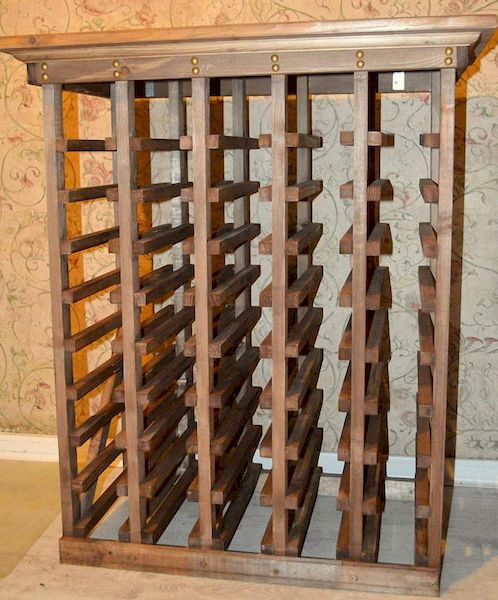

Вертикальный вариант

Обычный стеллаж можно изготовить разными методами. Он состоит из отсеков, в каждом из которых умещается одна бутылка. Многие люди делают конструкцию в виде шкафа, используя доски для вертикальных стоек и горизонтальных полок.

Выполнить такой вариант можно по-другому. Это существенно уменьшает затраты.

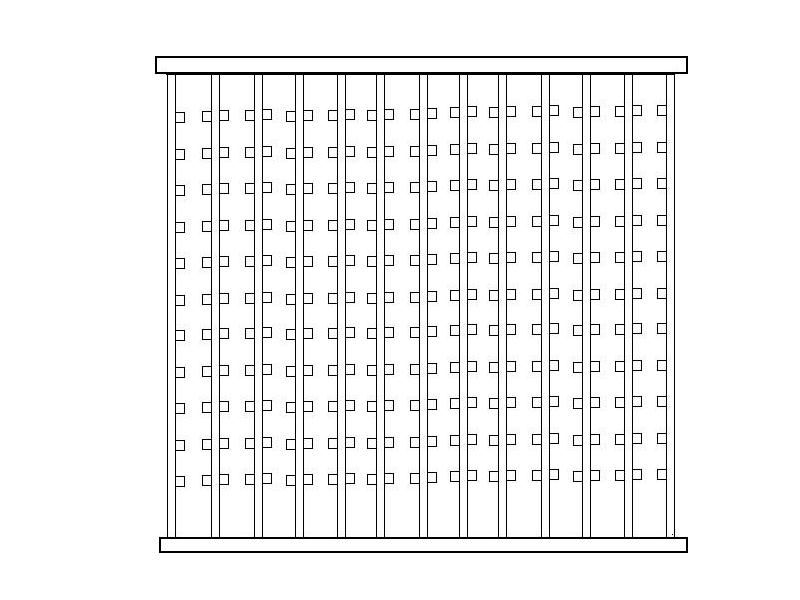

1. Из длинных и коротких квадратных (4×4-6×6) брусьев готовят конструкции, похожие на лестницы. Их высота может быть любой, хоть до потолка. Ширина должна равняться длине бутылки, а расстояние между двумя горизонтальными брусьями — на 5 мм меньше диаметра сосуда. На двух крайних конструкциях горизонтали укрепляют с одной стороны, а на остальных — с обеих.
2. Все сделанные лесенки скрепляют сверху и снизу 4 брусьями.

Их минимальный размер вычисляют следующим образом. Расстояние между каждыми двумя вертикалями (лесенками) должно равняться диаметру бутыли плюс 5 см. Эту величину умножают на количество проёмов. К полученным цифрам прибавляют произведение числа вертикалей на ширину бруса.

Выбран брус 5×5 см, количество стоек 15, проёмов 14, расстояние между ними 10 см.

Тогда получим: 5×15+10×14=75+140=215 см.

Горизонтальный вариант

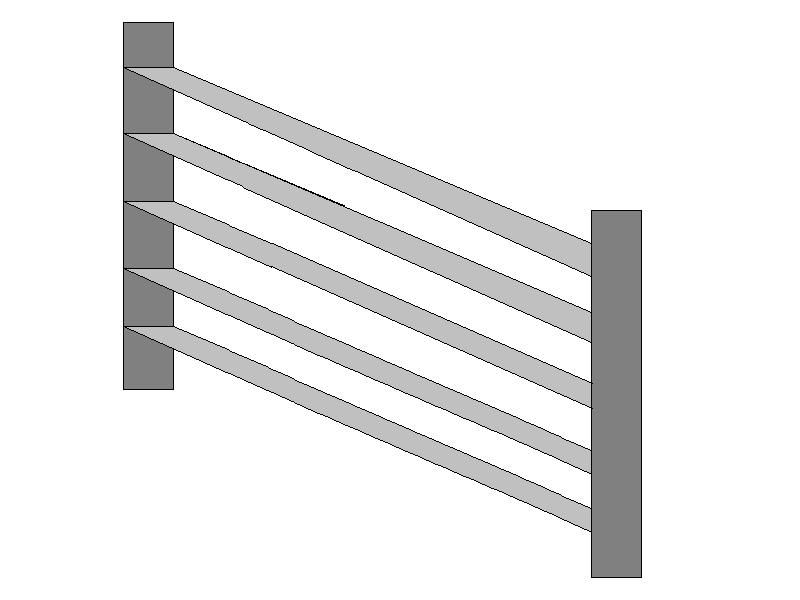

Стеллаж другого типа выполняется из досок и брусьев. Он во многом похож на вертикальный вариант.

Стойки выполнены из досок. Они соединены горизонтальными конструкциями, напоминающими лестницы. Каждый такой элемент изготовлен из двух продольных брусьев, на которых укреплены поперечные рейки, расстояние между которыми чуть меньше диаметра обычного сосуда с алкоголем.

Этот вариант более универсален, так как даже на одном ярусе свободно размещаются разнокалиберные бутыли. Увеличение ширины поперечных реек и расстояния между полками, позволит уложить сосуды больших размеров.

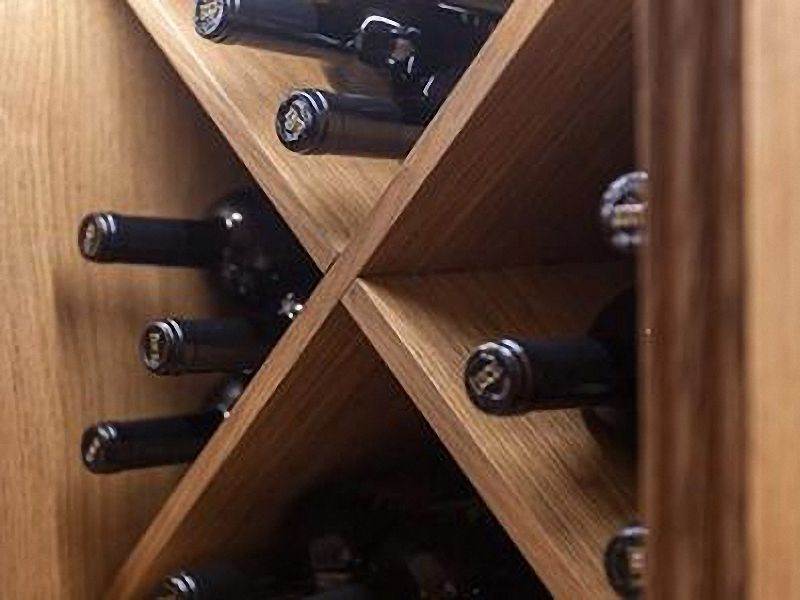

Диагональный вариант

Этот вид размещения вин практикуется повсеместно. Его может выполнить любой человек. Для этого достаточно иметь какую-нибудь деревянную коробку или сбить её самому.

При самостоятельном изготовлении необходимо:

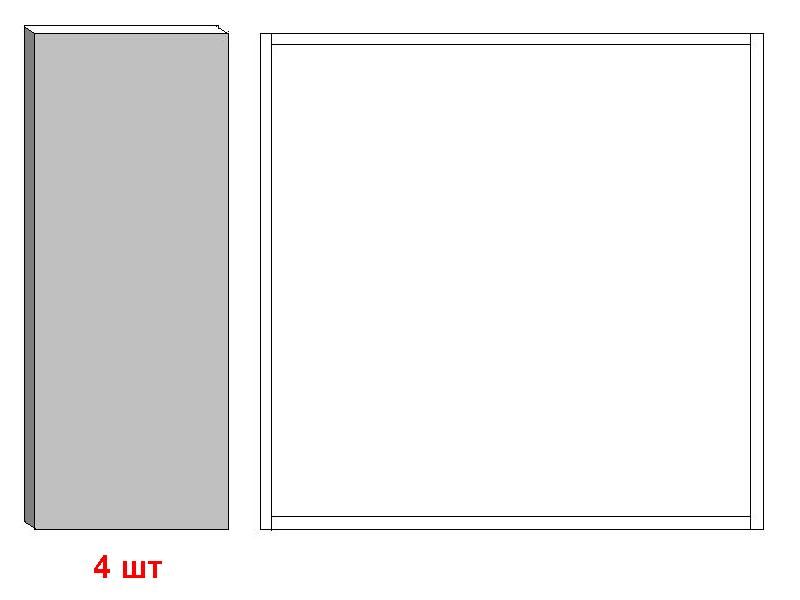

1. Отрезать четыре одинаковых куска дерева, которые равны по ширине высоте бутылки (или немного меньше). В идеале при их сборке должен получится квадрат.
2. Измерить диагонали и отрезать по полученным габаритам ещё 2 куска. Это основные элементы.

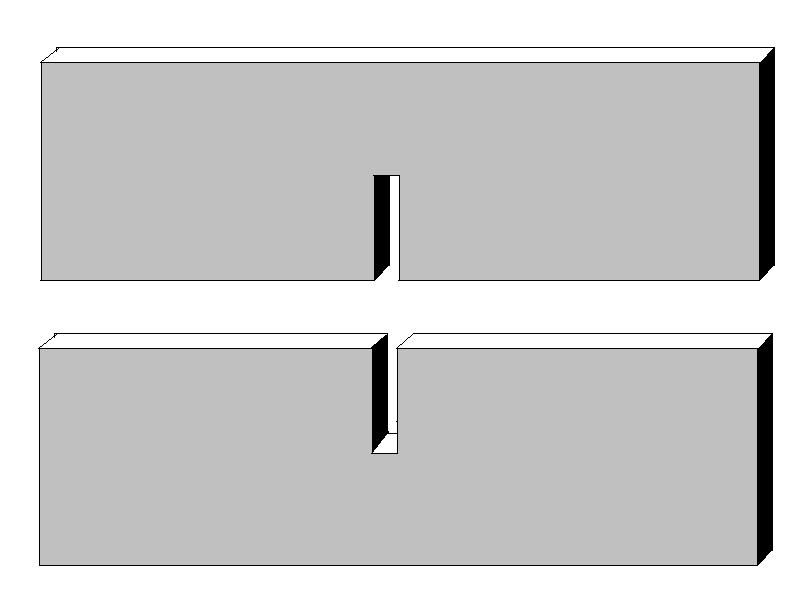

3. В середине каждого из них (до половины) прорезают паз шириной равной толщине дерева.
4. Вставляют элементы друг в друга. Должна получится конструкция, напоминающая букву «Х» или крест. Её вкладывают в квадрат и закрепляют саморезами. Бутылки укладывают в получившиеся отделения.

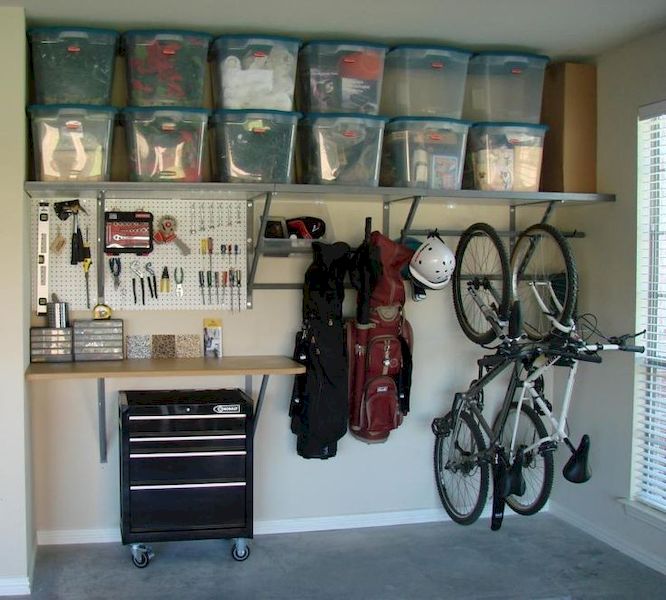

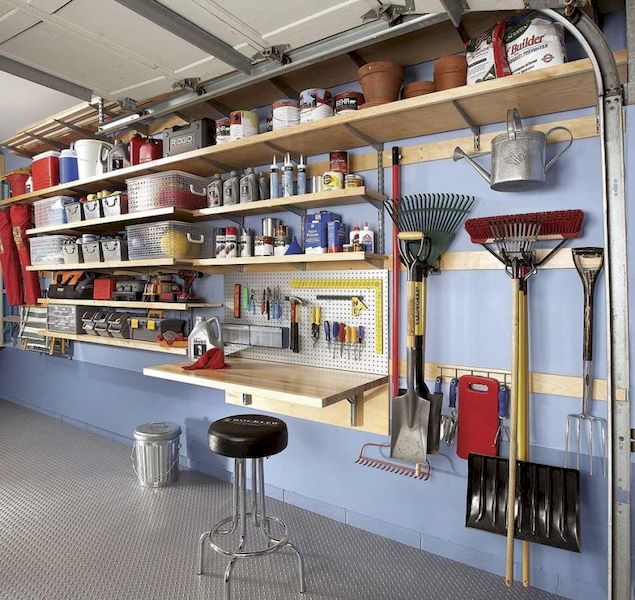

Для инструментов

Существует много конструкций стеллажей для хранения разнообразного инструмента. Есть классические и оригинальные варианты. Их можно сделать своими руками.

Необходимые приспособления и материалы:

• фанера, брусья, рейки, доски;
• саморезы, гвозди, шурупы;
• молоток, отвёртка;
• электролобзик, пила.

Чтобы собрать самый лёгкий вариант достаточно:

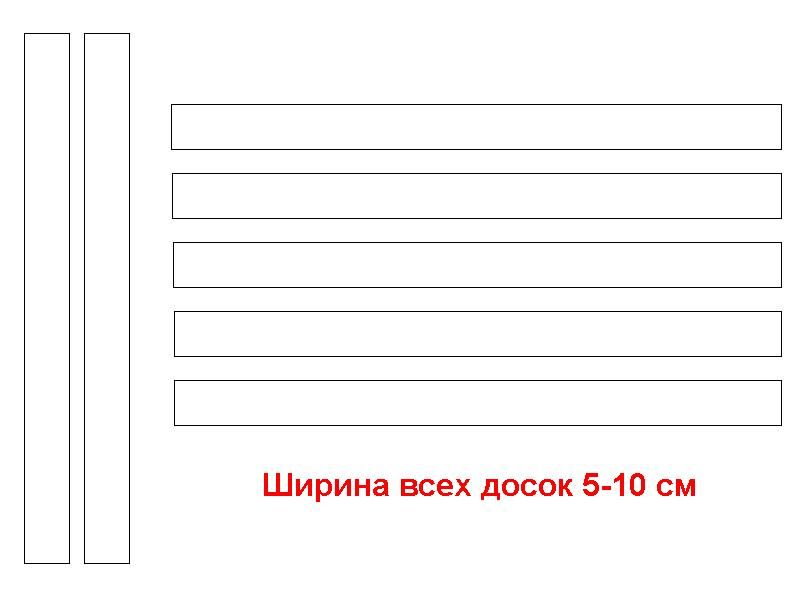

1. Подготовить две узкие доски (до 10 см шириной) для вертикалей и несколько для полок.

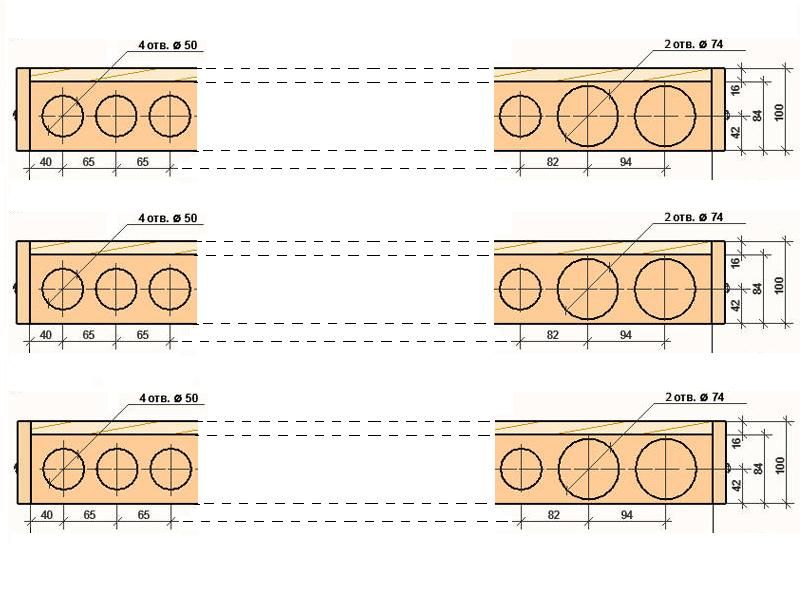

2. В горизонталях прорезают пазы для разного инструмента. Выбирают отверстия для отвёрток, молотков.
3. Полки прибивают к стойкам.

Если стена легко сверлится, то возможен и такой вариант.

Здесь ярусы стеллажа привинчены прямо к стене. Для этого в ней просверливают отверстия, в которых утоплены дюбеля. К полкам привинчены уголки, с помощью которых они крепятся на стену.

Заключительный этап — отделка. Эту операцию можно провести разными способами. Например, окрасить стеллаж, ошкурить, а затем покрыть олифой или лаком, оклеить бумагой или другим подходящим материалом.
