Штиль 180 зазор свечи зажигания

Свеча зажигания на бензопилу: какой зазор и как выбрать?

Бензопила состоит из множества важных для функционирования узлов, среди которых и свеча зажигания. Эта небольшая деталь периодически нуждается в замене. Заменить ее вы можете самостоятельно. Обычно для этого достаточно использовать универсальную инструкцию, которая подходит ко всем моделям силового агрегата. Но прежде чем искать инструкцию, вам придется приобрести новую запасную часть. Не знаете, какую свечу для бензопилы выбрать? Эта и другая информация доступна в данной статье.

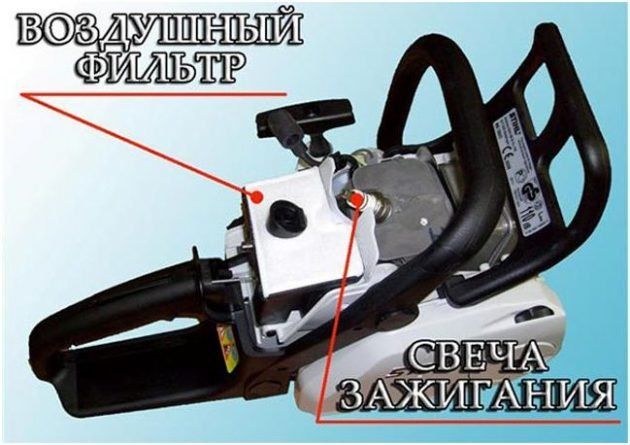

Что такое свеча зажигания и зачем ее менять?

Сама по себе деталь ответственна за воспламенение топливовоздушной смеси. Менять свечу приходится, когда наблюдаются проблемы со стороны работы мотора (работает, но нестабильно), необходима эта процедура и тогда, когда инструмент просто перестает заводиться.

Свечи для бензопилы Хускварна и для силовых агрегатов других производителей рекомендуется также заменять каждые сто часов работы бензопилы. Это расходная запасная часть, которая изнашивается из-за:

• применения масла низкого качества (электроны, боковой и центральный, покроются нагаром черного цвета);
• плохо настроенного карбюратора или сломанной системы запуска (свечу из-за этого зальем топливной смесью);
• карбюратор вышел из строя (на свечу, зажигания топливо поступать не будет, что становится причиной проблематичного запуска двигателя инструмента).

Разновидности свечей

Такого понятия, как универсальные свечи нет. Между собой они отличаются по ряду параметров:

• геометрия корпуса;
• диаметр резьбы;
• длина резьбы (длина рубашки, как ее называют мастера).

Существуют и такие понятия, как «теплая» и «холодная» свеча. Большое калильное число указывает на то, что свеча холодная (поглощает тепло, которое исходит от камеры сгорания, не так эффективно), низкое калильное число говорит о том, что свеча горячая.

При замене свечи, приобретении новой запасной части, проще всего искать ту, которая соответствует параметрам, заявленным производителем (указаны эти параметры в инструкции, что сопровождает инструмент). Если по какой-то причине у вас нет доступа к данным, проведите визуальный осмотр свечи, снимите параметры, включая число (калильное), указанное на ней.

На данный момент на современном рынке вы можете найти свечи, выпущенные под маркой Чемпион, Штиль, Бриск, Bosch, Орегон, NGK, есть также определенные варианты, что подходят для моделей, выпущенным Партнер, Husqvarna, Стига, АЛ-КО, Oleo-mac, Wolf Garten, Mc Culloch и т.д. При этом не забывайте, что вам нужно знать зазор на свече бензопилы.

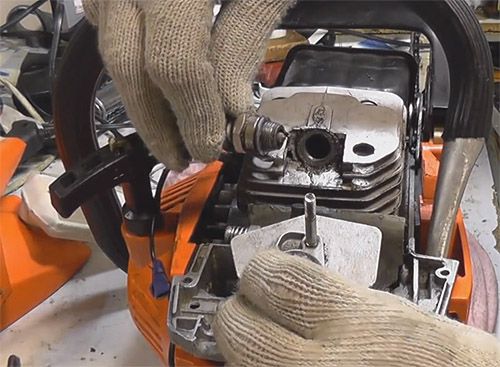

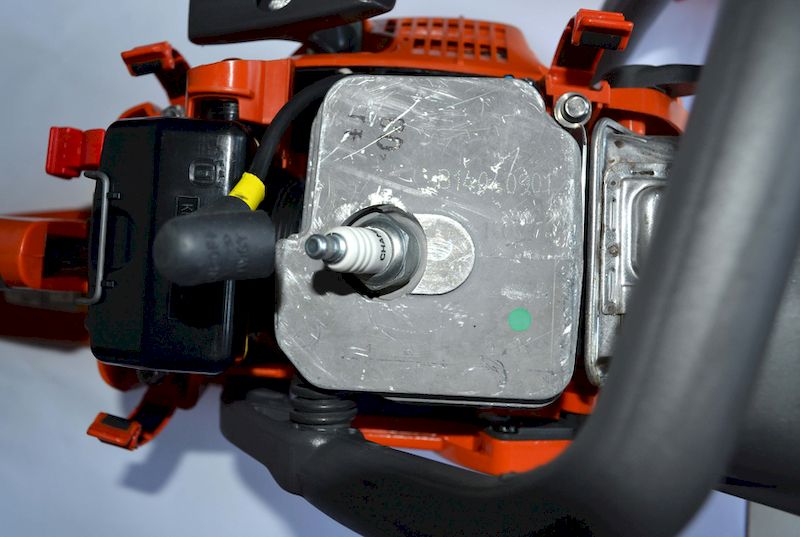

Чтобы снять необходимые параметры, вам нужно демонтировать этот элемент. Выкрутить его легко при помощи свечного ключа, который стандартно является частью комплектации силового агрегата.

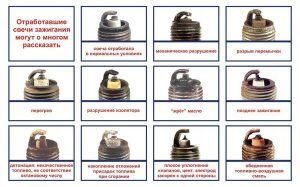

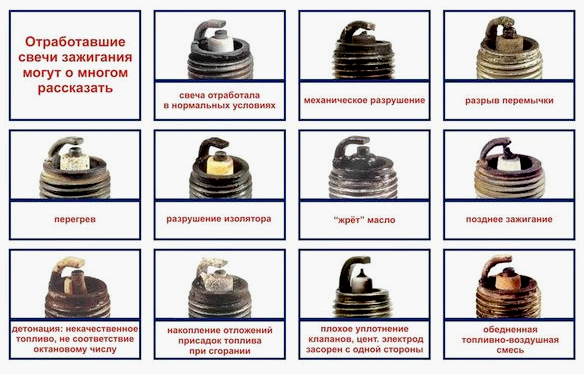

Осмотр свечи, идентификация проблемы

Перед тем, как ставить новую свечу, убедитесь, что проблема в работе прибора связана именно с этой деталью. Для начала взгляните на тепловой конус изоляции и электроды. Внешний вид их скажет вам о работе двигателя и качественных показателя топливной смеси много.

Если вы меняли свечу, зажигания недавно, осмотрите вышеперечисленные узлы на исправность, проверьте, правильно ли установлен зазор свечи зажигания на бензопиле. Внимательный осмотр главных узлов агрегата позволит вам продлить эксплуатационный срок инструмента и даст вам возможность сэкономить личные средства.

Возможно, при последней замене свечи вы выбрали неподходящую для вашей пилы. Если корпус этой детали покрыт масляным темным слоем, это сигнализирует о том, что свеча слишком холодная для вашего инструмента (неподходящая для двигателя).

Важно! Иногда этот же «симптом» говорит о завышенном масляном уровне кратера, изношенных кольцах поршня и цилиндра, а также избыточном количестве масла в смеси, которую вы используете для 2-тактного движка.

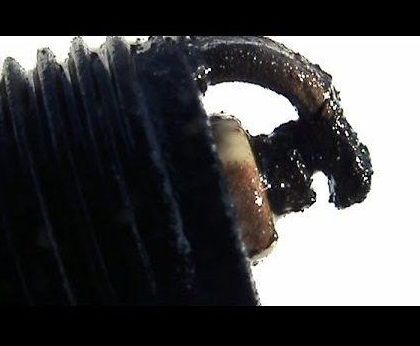

Нагар темный, но сухой может указывать на холодную свечу, которая не подходит для двигателя вашей пилы. Этот же «симптом» проявляется и при интенсивной эксплуатации прибора на оборотах холостого хода или на низких оборотах в рабочем режиме.

Если бензопила плохо заводиться, то возможно заливает свечу на бензопиле. Решить проблему можно, ознакомившись со статьей по ссылке.

А как понять, что выбранная свеча для двигателя бензопилы слишком горячая? Конус детали будет сухим, почти что белым, без намека на следы масла (лишь порой могут быть заметны следы оплавления). Это же может говорить о том, что свечу установили неправильно.

Если свеча подобрана правильно (и установлена тоже верно) следов оплавления или нагара на ее конусе не будет. Налет коричневый или серый (светлые оттенки) можно считать нормой, которая указывает на то, что данный узел функционирует без проблем.

Как отрегулировать зазор свечи зажигания?

В идеале это делают при помощи шаблона, который можно на выбор:

• приобрести;
• изготовить самостоятельно, используя для этого плотный пластик.

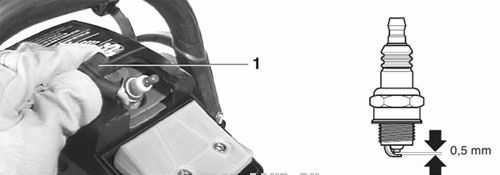

В идеале между электродами зазор должен составить около 0,5 мм. Постарайтесь туго зафиксировать крепежные элементы перед тем, как убирать шаблон, но не перестарайтесь, чтобы ненароком не сломать хрупкие детали, расположенные с этим узлом.

Как очищать свечи?

Обратите внимание на очищение свечи (важный этап технического обслуживания инструмента», а также коррекции зазора). При интенсивном использовании агрегата, процедура эта проводится еженедельно. В другом случае, достаточно двух раз в год (перед началом зимней эксплуатации и летним сезоном).

Свечи бензопилы Партнер, так, как и свечи, Чемпион, детали других моделей и марок инструментов в идеале очищаются химически. Их обезжиривают при помощи растворителя или ацетона, после чего подсушивают (летом на солнце, а альтернативно на горелке плиты). Затем свечу обрабатывают 20%-й раствором уксуснокислого аммония (жидкость горячая). При необходимости свечу зачищают, используя для этого щетку капроновую или по металлу. Напоследок деталь промывают и подсушивают.

Зажигание бензопилы. Устройство, поломки и их устранение, отзывы

Зажигание бензопилы

Бензопила, как и всякое устройство, работающее на двигателе внутреннего сгорания, имеет систему зажигания. Она отвечает за воспламенение топливно-воздушной смеси в цилиндре мотора. Это происходит через подачу электрического разряда, который пробивает пространство между электродами свечи зажигания.

Понятно, что без воспламенения топлива ни один двигатель не заведется, и работать не будет. Однако проблема не только в этом: качество работы бензопилы зависит от того, насколько точно выставлено зажигание. Говоря другими словами – вовремя или не вовремя воспламеняется топливо. Поэтому бензопила со сбитыми настройками нуждается в ремонте. Устранение неполадки можно поручить опытному механику, но можно отремонтировать зажигание бензопилы своими руками.

Важно: новые бензопилы поставляются с отрегулированным зажиганием, нет необходимости разбирать и собирать инструмент, сразу после покупки.

Некоторые китайские бензопилы поставляются с некачественными свечами – возможно, есть смысл иметь в комплекте несколько свечей зажигания.В нашем обзоре мы познакомим вас с устройством и принципом работы системы зажигания, ее основными неполадками и способами их устранения.

Конструктивные составляющие

Все бензиновые двухтактные двигатели имеют схожий принцип работы, а потому и система зажигания в них имеет типовую структуру и устройство.

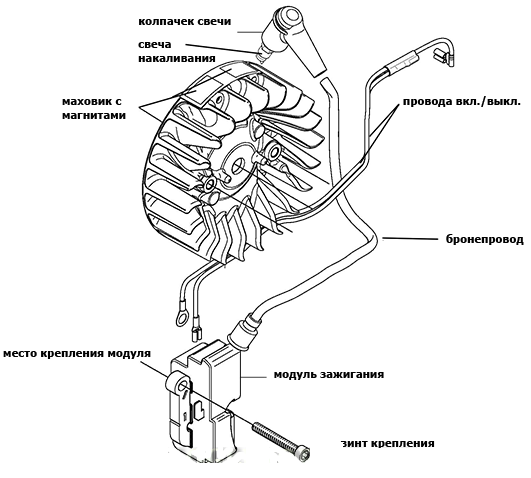

Устройство зажигания бензопилы:

• Магнето: устройство, преобразующее механическую энергию в электрическую, обеспечивает импульс тока к свече зажигания бензопилы;
• Свеча зажигания: предназначена для воспламенения топливно-воздушной смеси, через разряд, возникающий между электродами;

Свечи бывают искровые, дуговые, накаливания и каталитические. В устройствах бензопилы применяют искровые свечи для 2-тактных двигателей. Принципиальная схема зажигания бензопилы показана на изображении.

Неисправности зажигания

Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.

Признаки неисправности зажигания:

• Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
• Заметно упала мощность бензопилы;
• При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
• Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
• Значительно увеличился расход топлива;

Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.

Определение локализации неисправности:

Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.

• Выкрутите свечу, наденьте на нее кабель зажигания;
• При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
• Резко потяните на себя ручку стартера и убедитесь в наличии искры;

Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:

• Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;

Для проверки исправности электропроводки лучше всего использовать тестер.

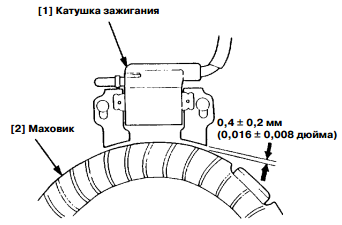

• Проверяем зазор между модулем зажигания и магнитопроводом маховика. Он должен составлять не более 0,3 – 0,4 мм.

Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.

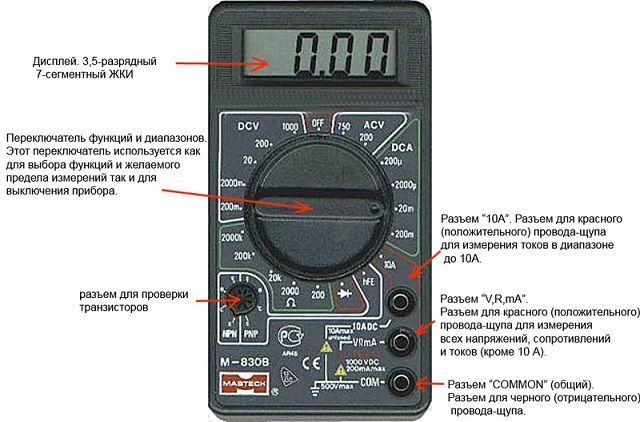

Диагностика неисправности мультиметром

Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.

Пошаговая диагностика зажигания мультиметром:

• Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
• Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
• Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
• Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
• Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;

Видео обзор определение неисправности с помощью мультиметра

Регулировка зажигания

Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).

Пошаговая регулировка зажигания бензопилы:

• Диагностируем неисправность;
• Демонтируем защитную крышку;
• Снимаем модуль с насвечником и электрокабелем. Проводим их визуальный осмотр, в случае необходимости заменяем на новый;
• Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;

•

  Определяем на маховике участок с магнитом;

• Выставляем зазор должным образом, в соответствии с параметрами, указанными в руководстве по эксплуатации;
• Затягиваем винты крепления модуля до упора, проверяем настройки щупом, при необходимости проводим повторную регулировку;
• Устанавливаем защитную крышку и проверяем наличие искры на свече;
• Ввинчиваем свечу, заводим бензопилу;

Важно: особое внимание, при ремонте зажигания бензопилы, следует уделить выставлению правильного зазора между модулем и маховиком.

Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу.

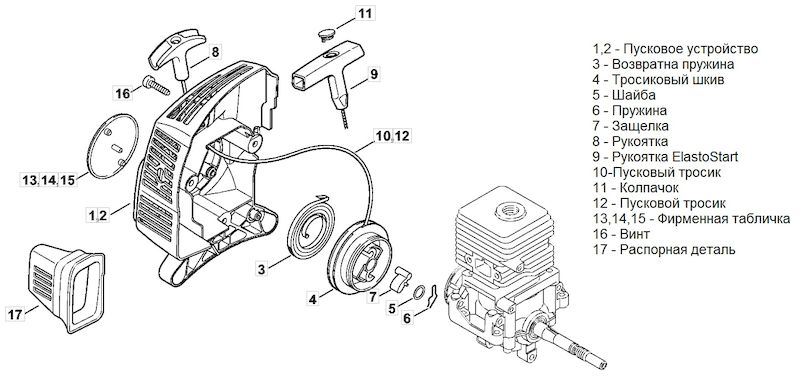

Устройство стартера

Нередко, производители бензопил оборудуют свои агрегаты стартерами, работающими практически по одинаковому принципу, а именно: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан храпового механизма. Таким образом, в действие приводится барабан со шпицами, который располагается на валу. В это время коленчатый вал делает несколько оборотов, приводящих к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.

При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью.

В случае поломки пружины необходимо: извлечь обойму механизма, вытащить пружину, зафиксировав верхнюю ее часть пальцем и немного оттянув в сторону ручку стартера. Затем, намотать новую деталь, избегая при этом перегибов и перекручивания нового пружинного элемента, далее — осторожно зафиксировать обойму.

Видео обзор

Обзор как выставить зазор катушки

Обзор установки зазора на бензопиле

Обзор как заменить катушку на бензопиле

Отзывы владельцев

Яков Синельников, 56 лет, Хабаровск

«Купил старую бензопилу. Ну как старую – пролежала она у деда три года в гараже. Попробовал завести – ничего не получилось. Глянул свечу, вроде не заливает, сухая. Выкрутил, проверил – искры нет. Пришлось разбирать и выставлять зазор. Вместо щупа вырезал из пластиковой бутылки самоделку, вставил и отрегулировал. Работает бензопила отлично – главное зазор выставить и правильно собрать. Свечу, кстати, тоже поменял.»

Ярослав Стембицкий, 37 лет, Житомирская область

«После зимы бензопила не завелась. Долго стартером дергал – рука устала, а она не заводится. Потом догадался свечу выкрутить и проверить наличие искры – глухо, нет ничего. Снял защитную крышку, посмотрел – зазор нормальный. Собрал все, а она опять не заводится. День проковырялся, пока не догадался проверить контакт на свече. Оказалось, пружина выскочила. Почему и когда – ума не приложу.»

Семен Стародубцев, 54 года, Краснодар

«Расчищал сад по весне, бензопила начала чихать, а потом и вовсе заглохла. Посмотрел свечу — мокрая совсем, видно заливает. Почистил карбюратор, поменял свечу – не заводится. Посмотрел – нет искры. Разобрал зажигание и нашел причину – высоковольтный кабель совсем оплавился. Почему так случилось – до сих пор не понимаю. Поменял кабель с модулем – теперь все отлично работает.»

Что делать, если пила Штиль 180 не заводится – поиск причины

Бензопила – это инструмент, облегчающий труд владельцев приусадебных участков. С ее помощью производят обрезку деревьев и заготавливают дрова для бань и печного отопления. Наиболее популярной среди садоводов является бензопила Штиль 180. Но и в ее работе случаются неполадки. Поэтому каждый владелец бензопилы Штиль должен знать, что нужно делать, если она не заводится.

Почему на бензопиле Штиль отсутствует искра

Отсутствие искры между электродами на свече зажигания – это основная неисправность, создающая проблемы с запуском двигателя бензопилы Штиль. Для ее выявления необходимо выкрутить свечу и провести ее осмотр. Если свеча мокрая, следует приступать к дальнейшему поиску неисправности.

Как проверить работоспособность свечи

Чтобы проверить свечу на предмет исправности, ее вставляют в колпачок высоковольтного провода и прижимают к цилиндру двигателя. После этого несколько раз дергают за ручку стартера. Следует помнить, что проверку исправности свечи проводят исключительно при включенном зажигании.

Безусловно, каждый рачительный хозяин заботится о своей технике. Поэтому у него всегда в наличии присутствуют новые свечи. Чтобы удостовериться, что проблема кроется в неисправности свечи, нужно вышеописанную операцию произвести с новой свечой. Если искра появляется, значит, неисправную свечу следует заменить исправной. В противном случае следует поискать проблему в блоке зажигания.

Неполадки в модуле зажигания

Заглянуть вовнутрь блока зажигания не получится. А причиной этому служит неразборная конструкция. В сервисных центрах проверку его работоспособности проводят с помощью специального инструмента. Устранить неполадки в домашних условиях удастся, если произвести замену блока.

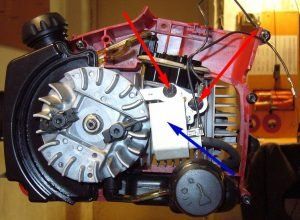

Но прежде чем бежать в магазин за новым блоком зажигания для бензопилы Штиль, необходимо убедиться, что проблема не кроется в неправильном зазоре между контактами маховика и модуля зажигания. Причиной отсутствия искры может стать как слишком большой зазор, так и его полное отсутствие. В последнем случае маховик начнет соприкасаться с контактами модуля, в результате чего на нем образуются царапины.

В сервисных центрах, осуществляющих ремонт бензопилы Stihl MS 180, выставляют зазор с помощью специального инструмента. Если желания посетить его в ближайшем будущем вряд ли появится, а пила нужна срочно, провести проверку можно и с помощью подручных материалов.

Для этого нужно произвести следующие манипуляции:

• снять стартер;
• ослабить винты крепления модуля зажигания;
• положить между модулем и маховиком пластину, вырезанную из обычной пластиковой бутылки;
• затянуть винты.

Если все эти манипуляции привели к появлению искры, бензопила Штиль готова к дальнейшей работе. В противном случае придется провести повторный осмотр. Если в результате осмотра вновь выявлено отсутствие зазора, придется искать причину в подшипниках коленчатого вала.

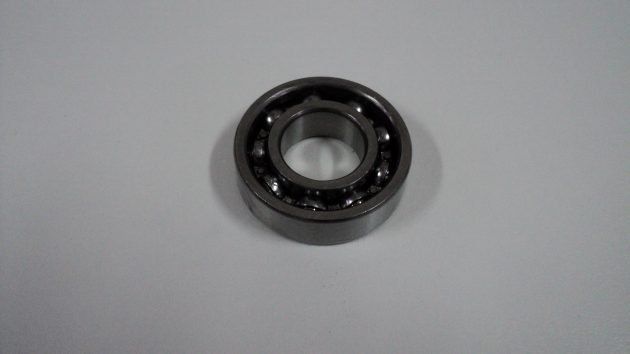

Как определить и устранить дефект в подшипниках коленвала

Бензопила Stihl MS 180 может не заводиться при дефектах в подшипниках коленчатого вала. При их наличии в коленвале присутствует люфт, который можно обнаружить, пошатав из стороны в сторону маховик. На этом элементе присутствуют магниты. И если маховик находится в подвижном состоянии, он начинает соприкасаться с контактами модуля зажигания. Это и становится причиной отсутствия искры.

Заменить подшипники самостоятельно можно только при наличии опыта. При отсутствии такового рекомендуется обратиться в сервисный центр.

Диагностика и устранение неполадок в топливной системе

Бензопила Штиль может не заводиться и при наличии искры. В этом случае необходимо искать неполадки в работе топливной системы. Для этого нужно осмотреть свечу на предмет мокрого налета. Его присутствие указывает на чрезмерную подачу топлива. Когда топливная смесь начинает буквально заливать свечу, она не может его воспламенить.

Что делать, если заливает свечу

Причиной заливки свечи может стать карбюратор или неправильный запуск холодного двигателя. Прежде чем лезть в карбюратор, нужно «продуть» двигатель. Для проведения этой операции потребуется выполнить определенную последовательность действий:

• выкрутить свечу;
• перевернуть бензопилу Штиль, слив топливо;
• в этом же состоянии несколько раз дернуть за ручку стартера, удалив остатки топлива;
• вкрутить свечу на место;
• установить рычаг управления двигателем в положение горячего старта;
• дернуть несколько раз ручку стартера.

Все эти манипуляции нужно проводить при выключенном зажигании, расположившись как можно дальше от открытого огня.

Если проблема заключалась в неправильном запуске холодного двигателя, его «продувка» поможет вернуть бензопиле Штиль работоспособность. Если даже после «продувки» не заводится бензопила Штиль 180, нужно искать решение проблемы в карбюраторе.

Как проверить поступает ли топливо

Если свеча зажигания находится в полном порядке и на ней есть искра, вероятно, проблема заключается в отсутствии подачи топлива. Убедиться в этом можно, если выполнить следующие действия:

• выкрутить свечу;
• набрать в шприц 1–2 мл топлива и залить его в свечное отверстие;
• установить свечу на место и надеть на нее колпачок высоковольтного провода;
• установить рычаг управления в положение горячего пуска;
• несколько раз дернуть за ручку стартера.

Если эти действия помогли запустить двигатель бензопилы Штиль, но он почти сразу же заглох, значит, проблема действительно заключалась в отсутствии подачи топлива. Чтобы ее устранить, необходимо проверить топливную систему.

Проверка топливной системы

Для начала необходимо проверить состояние топливного фильтра. Чтобы его извлечь, нужно открутить крышку топливного бака. Далее, на помощь придет алюминиевая проволока с загнутым концом. С ее помощью вынимают топливный шланг, на конце которого располагается фильтр.

Состояние фильтра можно проверить, дунув в него. Если воздух не проходит, значит, фильтр требует очистки или замены. Если же воздух проходит свободно, нужно искать засор в топливном шланге, отсоединив его от карбюратора. Засор можно устранить механическим путем или заменой шланга.

Если же топливный шланг и фильтр чисты, а топливо не поступает к свече, причиной этому может служить неисправность подачи воздушного импульса к топливному насосу.

Как проверить поступление импульса из картера двигателя

Топливный насос располагается в карбюраторе. Его работа осуществляется за счет поступления импульсов из картера двигателя через импульсный канал. Канал располагается в резиновом патрубке, через который сообщаются цилиндр и карбюратор.

Если импульсный канал засоряется, снижается качество подачи топлива либо оно совсем не поступает. Чтобы получить доступ к патрубку, нужно снять корпус воздушного фильтра и карбюратор. После этого с помощью металлической проволоки проверяют или прочищают канал.

Конструкция бензопилы Штиль 180 содержит множество резиновых деталей. Все они требуют систематической проверки на предмет трещин и других дефектов. При их наличии детали заменяют на новые.

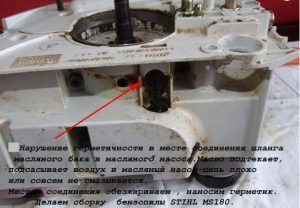

Еще одной причиной отсутствия импульса может стать разгерметизация картера двигателя бензопилы Штиль. В этом случае снижается или полностью прекращается подача воздуха к насосу.

Герметичность проверяют с помощью вакуумметра. При его отсутствии на помощь придет медицинский шприц. Операция проводится на двигателе со снятым карбюратором. В шприц набирают немного моторного масла и вливают его в импульсный канал, а затем тянут ручку стартера.

При отсутствии импульса масло останется в канале. Устранить эту проблему можно, разобрав двигатель и заменив сальники. Если масло из канала выдавило, вероятно, проблема кроется в неисправности насоса.

Как проверить работоспособность топливного насоса

В корпусе насоса расположена мембрана, которая в процессе движения обеспечивает подачу топлива в карбюратор и двигатель. Если бензопила Stihl MS 180 не заводится, возможно, произошел разрыв мембраны. Проверить ее целостность можно, если снять крышку насоса. Если в процессе осмотра были обнаружены какие-либо дефекты, мембрану меняют.

Видео по теме: Не заводится пила STIHL — причины
