Отопление частного дома электрическими теплыми полами

Использование инфракрасных теплых полов как основного отопления жилья

Вопрос эффективного и экономичного отопления своего дома или квартиры, как никогда остро стоит перед отечественным потребителем. Инфракрасные полы зачастую используются как дополнительная система обогрева здания. Но применение ИК не ограничивается только этим. В связи с этим возникает вопрос, можно ли использовать инфракрасные теплые полы как основное отопление?

Можно ли обогреть дом инфракрасным теплым полом

Электрический инфракрасный теплый пол подходит как основной вид отопления по нескольким причинам:

Изначально система задумывалась именно с этой целью, и уже после были созданы маты с меньшей тепловой мощностью, позволяющие экономить электроэнергию и играющие вспомогательную функцию в обогреве здания.

Принцип работы устройства основан на излучении инфракрасных лучей, воздействующих на любые предметы в непосредственной близости. В результате, даже при нагреве до 19°С, человек чувствует комфорт, находясь в помещении.

Производительности пленочных матов достаточно для обогрева даже больших комнат, с высотой потолков свыше 2,5 метров. Если планируется использовать ИК полы в качестве основной системы отопления в частном доме или квартире, попросту необходимо выбрать продукцию подходящей мощности. Для этой цели используют маты производительностью 220-400 Вт/м².

Какой мощности должен быть пол в качестве основного источника тепла

Стоит отметить, что не каждый тёплый пол может обогреть дом. Так, системы пластинчатого типа ограничены мощностью в 200 Вт, что может и не хватить для отопления больших помещений, особенно если планируется сверху укладывать деревянные напольные покрытия.

С другой стороны, пластинчатые маты подойдут в качестве основного источника тепла для кухни и ванной комнаты, также с их помощью утепляют балконы.

Производительность стержневых полов выше, поэтому именно их используют для отопления дома без дополнительных источников тепла. В основе принципа работы стержневых полов лежит использование графитовых элементов, запаянных в сверхпрочную пленку.

Максимальная производительность стержневых систем составляет до 400 Вт/м². Но чтобы использовать ИК пол как основное отопление с помощью стержневых мат, следует учитывать определенные особенности:

Общую площадь комнат.

Толщину напольного покрытия. При замуровывании в стяжку необходимо добавить мощность с учетом теплопроводности используемого клеевого состава.

Сделать правильный расчет мощности самостоятельно достаточно проблематично. Для этого потребуется иметь специальные строительные навыки.

Особенности обогрева дома от ИК пола

При нагреве помещения с помощью инфракрасного излучения используется совершенно новый принцип работы. Стандартные системы отопления с помощью радиаторов, вмурованных проводов или труб, по которым циркулирует теплоноситель, передают тепло непосредственно воздуху. В результате, чтобы нагреть стандартную комнату, требуется большое количество времени и тепловой энергии.

Пленочного пола хватает для основного обогрева жилого дома благодаря тому, что ИК лучи в первую очередь воздействуют на твердые тела, находящиеся в непосредственной близости. И только после этого избыток тепла посредством естественной циркуляции нагревает воздушные массы.

Комфортная температура для человека достигается уже спустя несколько минут работы системы, достаточно прогреть комнату до +17°С. Инфракрасные маты работают в автономном режиме. Контроль над температурой обеспечивается с помощью термостата.

Инфракрасные полы стержневого или пластинчатого типа, являются хорошей заменой привычному газовому и электрическому отоплению. Монтаж и установка не требуют согласований и получения разрешений и обходится гораздо дешевле.

Теплый пол как основное отопление: установка в частном доме

Перед любым домовладельцем, так или иначе, будь при строительстве дома или капремонте старого встает вопрос организации отопления. Другое дело, как подойти к решению этой проблемы – что предпочесть: теплый пол как основное отопление или батареи. Тем более что отопление частного дома теплыми полами принципиально отличается от второго варианта по выбору источника тепла.

Какая система лучше

В основе любого выбора должны лежать знания, поэтому проведем небольшое сравнение.

Батарейные секции практически не вписываются интерьер. Они греют стены, в то время как теплый пол – исключительно воздух в помещении. Устройство полов с обогревом требует существенных затрат как трудовых, так и финансовых. В помещениях, обогреваемых полами с нагревом, можно понизить температуру на пару градусов без снижения уровня комфорта. Эти полы отличает повышенная тепловая инерция. На их разогрев требуется от пары до 24 часов, однако, цикл остывания занимает никак не меньше времени. Эксплуатирование полов с обогревом суммарно обходится дешевле, чем эксплуатация радиаторов.

Какой тип пола с обогревом выбрать

Итак, выбор пал на теплый пол как основное отопление, однако окончательного решения мы пока не получили. Каким же он будет: электрическим или водяным?

В настоящее время существует 3 основных вида:

1. Электрический кабельный . Повышение температуры происходит за счет электрического сопротивления стальной жилы. Применяется для малых и средних площадей.
2. ИК маты . При прохождении тока через карбоновое напыление поверхность излучает тепловые волны в ИК диапазоне. Также целесообразно для малых и средних помещений – до 30-40 м².

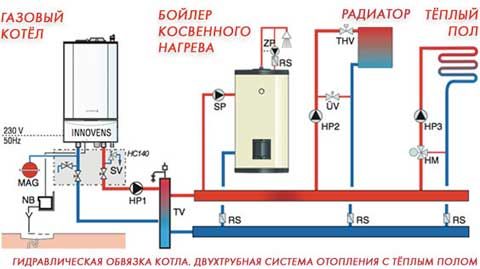

3. Водяной. Подключается к автономной системе отопления, либо имеет собственный источник горячего теплоносителя. Это может быть электрический котел для теплого пола или газовое оборудование. Горячая вода, проходя по трубам, передает свою энергию воздуху в помещении.

Прежде отметим их плюсы и минусы.

Высота стяжки в кабельных –3–6 см, а в водяных, соответственно, до 16 см. Электрические системы обогрева, как правило, используют в относительно небольших помещениях. Иначе расход электроэнергии и затраты на нее будут слишком велики, особенно, если учесть ее стоимость и тенденцию к постоянному росту. Сегодня очень востребованы термоматы, к примеру, arnold rak, ceilhit и другие. Они более экономичны и крайне просты в установке. Маты можно встраивать в плиточный клей, сохраняя без изменения высоту помещения.

Если исходить из экономических показателей, то водяные системы менее затратные при работе, хотя первоначально обходятся довольно дорого. При этом, как правило, устанавливают собственный электрический котел для теплого пола , который служит источником тепловой энергии. Хотя такой котел и не очень экономичен, но, зато, достаточно удобен в эксплуатации. В местностях, где к домам подведен газ и есть место под котельную, можно использовать газовые.

Однако они имеют ряд недостатков – высокая инерционность, ограничения по длине одного контура. Если проектирование выполняется на профессиональном уровне – эти недостатки можно легко компенсировать с помощью грамотного расположения магистралей и управляющих элементов.

Проектирование

Устройство этих систем – процесс не из легких и достаточно ответственный. Он требует тщательного соблюдения СниП, поэтому их установку начинают с разработки проекта.

Цель проектирования – определить:

необходимые материалы для водяного теплого пола, грамотно рассчитать их количество; комплектующие для водяных теплых полов: насос, контроллер, трубы и т. д.

Чтобы обеспечить требуемую эффективность теплых полов, их надежность эксплуатации следует учитывать множество тонкостей, включая:

высоту, форму и площадь обогреваемого помещения; оптимальную температуру; особенности нагревательных элементов и т. д.

При расчетах учитывают, что

Оптимальный диаметр труб магистрали. Обычно он составляет 16-20 мм. Температура воды после смешивания. Она может колебаться от 54 до 55°С. Расчет количества и параметров управляющих узлов – коллекторов.

Расчет системы можно выполнять самостоятельно или же использовать специально созданные для этого программы. Правда, для этого нужны определенные правила, поэтому при самостоятельном монтаже рекомендуется брать за основу готовые заводские схемы расположения контуров трубопровода, план установки.

Теплотехнический расчет

Основное требование к системам отопления этого типа – прогрев помещений до 20–24˚С. Важно при этом учитывать, что через ограждения, скажем, окна и стены тепло теряется неравномерно.

При правильном монтаже теплоотдача по периметру внешних стен помещения – оптимальная и постепенно уменьшается с приближением к ее центральной части.

Комплектующие

По завершении расчетной части приступают к выбору отдельных элементов системы. Материалы для водяного теплого пола включают в себя следующие компоненты:

Трубы. Необходимы для транспортировки теплоносителя и передачи тепловой энергии в помещение. Оптимальный выбор – изделия из сшитого полиэтилена с защитной воздухонепроницаемой оболочкой. Они комплектуются соединительными фитингами. Контрольно-распределительные устройства. Коллекторы служат для равномерного распределения жидкости по отдельным контурам. В комплектации обязательно должны присутствовать термостат и устройства ограничения потоков жидкости. Для внешнего управления необходим контроллер для теплого пола – терморегулятор. Котел отопления. Источник нагрева теплоносителя. Мощность рассчитывается согласно параметрам теплого пола. Она не должна быть меньше общего номинального значения всей системы. Группа безопасности. К ней относятся байпасы, клапаны давления и измерительные приборы – датчики давления и температуры.

Во время составления проекта рекомендуется предусмотреть установку датчиков температуры воздуха не только в отдельных комнатах, но и на улице. Они подключаются к общему блоку управления. Его настройки позволят установить различные тепловые режимы в зависимости от изменения внешних факторов. Это не обязательные комплектующие, но наличие их поможет оптимизировать работу всей системы. Главным преимуществом будет уменьшение денежных затрат на энергоноситель.

Технология устройства

Подготовительные работы

Поверхность основания выравнивают с учетом того, что допустимый перепад высоты – порядка 5 мм. Иначе появится необходимость в дополнительной стяжке. Полностью убирают мусор, заделывают цементом щели и трещины.

Далее, на уже подготовленном основании устраивают теплоизоляционный слой толщиной, по крайней мере, в 30 мм. Чаще всего для этих целей используют полистирол либо пеноплекс. Сегодня на рынке есть довольно большой выбор специальных мат, снабженных зажимами для труб.

Обязательным условием является использование демпферной ленты. Ее укладывают вдоль внешних стен обогреваемого помещения. При этом необходимо, чтобы по высоте она перекрывала теплоизоляцию и стяжку.

Затем, поверхность покрывают мультифольговым слоем либо пленкой и располагают на ней арматурную сетку, к которой фиксируют нагревательные элементы, используя маленькие хомутики из пластика. На участках, где трубы пересекают компенсационные швы, их защищают от механических воздействий гофрой, которая одновременно выступает в качестве теплоизоляции.

Монтаж системы

При необходимости устанавливают коллекторные шкафы. Монтаж их можно выполнять или непосредственно после устройства пола, или несколько позже. Начинаяс двухэтажных строений, установка гребня необходима на каждом уровне.

Греющую петлю можно получить по нескольким схемам. Самыми распространенными считаются «змейка» и «спираль». В контуре первого типа теплоноситель подается по направлению от внешней стены, поэтому на начальных участках теплопотери выше, чем в центральных. Для корректировки неравномерности подогрева и компенсации теплопотерь шаг укладки магистральных линий по периметру наружных стен выбирают меньше.

Средний расход труб составляет порядка 5 метров на квадратный метр. При этом монтаж выполняют, придерживаясь определенных правил. Так, длина контура, размещенного с шагом в 200 мм, не может быть больше 90 м.

Работы по опрессовке

После завершения укладки трубопровода, гребня и подключения нагревательного контура, систему проверяют на герметичность и прочность. Для этого теплоноситель подают под давлением, которое должно быть чуть больше рабочего. Снизить его можно самое большее на 0,02 Мпа, с условием что температура теплоносителя остается неизменной. Минимальный срок опрессовки – сутки.

Бетонная заливка

Полученную конструкцию заливают стяжкой с добавлением пластификатора , толщина которой изменяется от нескольких сантиметров до 15. Бетон заливают на нагретые трубы, пока они не успели сократиться. В противном случае при нагревании трубы прорвут бетон.

Систему включают после окончательного отвердения стяжки и, постепенно повышая температуру, доводят ее до максимальных значений, примерно на третьи сутки. В заключение укладывается финишное покрытие.

Стоит ли устанавливать теплый пол как основное отопление в доме? Да, но только в том случае, если он имеет хорошую теплоизоляцию. Если же тепловые потери будут больше, чем энергия, вырабатываемая нагревательными элементами – система не будет выполнять своих функций. Поэтому необходимо очень внимательно отнестись к стадиям расчета и подбора комплектующих. Именно от них будут засвистеть параметры отопления.

Отопление дома теплым полом

Теплый пол под ногами вместо ледяного кафеля – кто из нас не мечтает об этом зимой? К счастью, эта мечта на 100% осуществима: в квартирах с современным ремонтом все чаще устанавливаются электрические системы, которые при правильном подборе модели вполне могут заменить собой батареи центрального отопления.

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Отопление дома электрическими теплыми полами – удобный способ повысить в нем уровень комфорта. Электрические системы, работающие на основе нагревательного кабеля, имеют следующие преимущества:

• Они могут служить как для простого прогрева поверхности пола, так и для полноценного обогрева помещения.
• Устанавливаются под любые напольные покрытия.
• Не создают дополнительных конвекционных потоков и не поднимают пыль в помещении.
• Удобны в управлении: с помощью терморегулятора вы можете включать и выключать теплый пол по своему усмотрению.
• Их можно монтировать в любых помещениях, в том числе во влажных (ванных, душевых) или использовать на улице для удаления льда с крыльца и дорожки.
• Позволяют избавиться от лишней влаги и плесени в помещениях с повышенной влажностью.

Безопасность и экономичность

Два главных вопроса, которые задают покупатели: не вредно ли использование кабельного пола для здоровья и сильно ли он повышает плату за электроэнергию?

Современные кабели для систем обогрева имеют сложную систему защиты, исключающую удар электрическим током даже при использовании во влажных помещениях. Уровень электромагнитного излучения в двужильных кабелях с достаточной изоляцией также ничтожно мал. В кабелях Energy защита включает в себя фторполимерную изоляцию непосредственно вокруг кабеля, экранирующую оплетку и сплошной экран из алюминиевой фольги, а также внешнюю ПВХ-изоляцию.

Что касается расходов на электричество — эта проблема решается с помощью установки терморегулятора и правильного подбора режимов работы. Например, программируемые модели позволяют включать систему только по необходимости, в том числе в периоды суток с более дешевыми тарифами, и отслеживать энергопотребление.

Теплый пол для основного отопления должен занимать не менее 70% поверхности пола в помещении.

Применение в квартире и в частном доме

Существует два варианта отопления дома электрическими теплыми полами: в квартире и загородном доме. Рассмотрим оба варианта подробнее.

Отопление квартиры теплым полом

Если вы хотите использовать теплый пол как комфортный подогрев в сочетании с другими обогревательными приборами, смело приобретайте маты.

Однако для полноценного обогрева квартиры подойдет только кабель. Для этого вам нужно уложить его не менее чем на 70% поверхности пола. Кабель не монтируется под мебель и другие стационарные предметы, поскольку это может привести к его перегреванию.

Монтаж кабеля включает следующие этапы:

• Подготовка поверхности пола, его выравнивание.
• Штробление стен, установка монтажной коробки под терморегулятор.
• Укладка теплоизоляции.
• Укладка алюминиевой фольги на теплоизоляционный слой.
• Установка монтажной ленты и крепление к ней кабеля.
• Установка датчика температуры пола.
• Заливка бетонной стяжки (слой 3-5 см).
• Установка терморегулятора.
• Подключение кабеля и датчика температуры к терморегулятору.
• Укладка напольного покрытия.

Систему можно включать после окончательного высыхания стяжки – т.е. примерно через месяц.

Электрическое отопление пола частного дома

Данный вариант все чаще используется в загородных коттеджах. Стоит учесть, что для деревянных теплых полов на лагах можно применять только кабель пониженной мощности, а вариант с полноценным отоплением невозможен, поскольку древесина может рассыхаться и приходить в негодность под воздействием высоких температур. Поэтому единственный вариант – обеспечение дополнительного комфортного тепла под ногами. Максимальная удельная мощность системы должна составлять не более 80 Вт/кв.м.

Теплый пол на лагах

Установка кабеля для подогрева деревянных полов на лагах происходит следующим образом:

• Между лагами укладывается слой теплоизоляции.
• В лагах делают пропилы 3 х 3 см для проведения через них кабеля. В пропилах укладывается алюминиевая фольга или алюминиевый скотч.
• На лагах на расстоянии 3 см от теплоизоляции и 3 см от нижней поверхности половой доски крепится мелкая сетка.
• На сетке закрепляется кабель.
• Термодатчик устанавливается в полу в пропиле шириной 2х2х2 см.
• Термодатчик и кабель подключаются к терморегулятору.
• На лаги укладывается напольное покрытие.

Если вы хотите уложить кабель на деревянное основание, вам нужно будет на черновой пол залить стяжку, а сверху уложить теплый пол и напольное покрытие. Подробную инструкцию по монтажу теплых полов можно посмотреть на нашем сайте.

Для обогрева квартиры или загородного дома теплыми полами рекомендуем использовать кабели Energy Cable погонной мощностью 18 Вт/п.м или Energy Universal мощностью 10 Вт/п.м Модель Cable подходит только для укладки под плитку или керамогранит. Energy Universal монтируется с любыми напольными покрытиями, в том числе с паркетом, и используется для обогрева деревянных полов на лагах.
