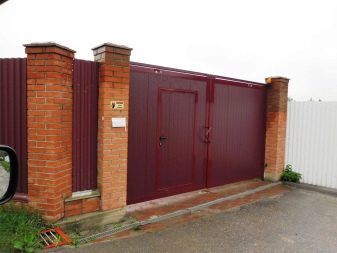

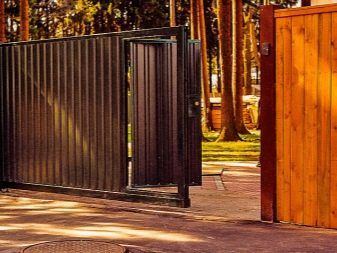

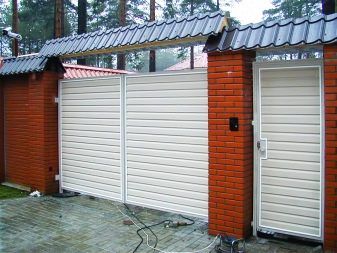

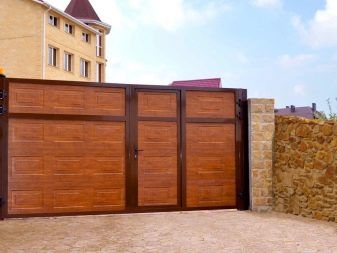

Откатные ворота с калиткой: особенности и преимущества

При обустройстве территории частного дома одним из главных вопросов, встающих перед хозяевами, является возведение забора и установка ворот. Чаще всего выбор заказчиков останавливается именно на откатных воротах со встроенной калиткой. Они практичны, удобны, имеют приятный вид и не занимают много места. В данной статье рассматриваются преимущества и особенности данного типа ворот, а также их разновидности.

Особенности

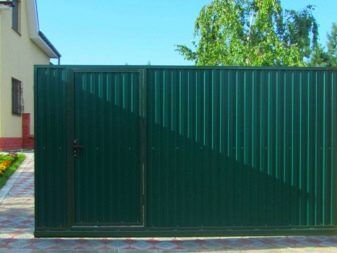

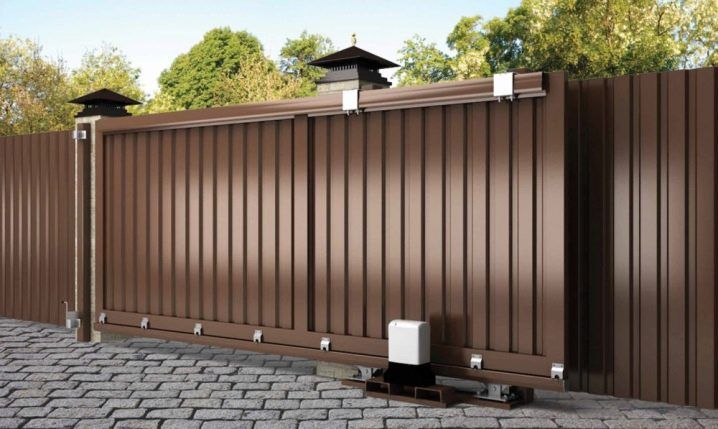

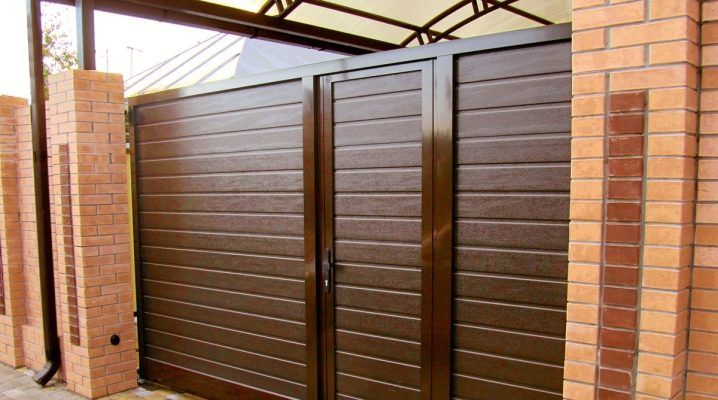

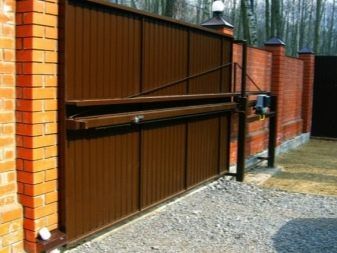

Откатные ворота – это подвижная створка забора, которая с помощью автоматизированного привода или ручного механизма отодвигается в сторону, образуя проезд для автомобиля. В открытом положении створка располагается параллельно с ограждением. Такие ворота можно сделать как одностворчатыми, так и двустворчатыми. В целях противопожарной безопасности материалом таких конструкций является металл.

Калитку внутри раздвижных ворот рекомендуется устанавливать тогда, когда нет возможности оборудовать ее рядом с ними. При этом очень важно правильно рассчитать место установки дверцы: ее нельзя встраивать слишком близко к краю или в центре ворот.

Как правило, оптимальное месторасположение дверцы высчитывают, отмерив один метр от одного из краев ворот.

Конструкция данного вида ворот состоит из следующих частей:

• рама в форме прямоугольника;
• цельное металлическое полотно с местом под калитку;
• калитка с притворной планкой;
• направляющие полозья;
• роликовые опоры, установленные непосредственно в фундамент;
• электрический привод.

Для подвижной части откатных ворот, как правило, берут стальной или профилированный лист. Он устанавливается в основную раму, которая, в свою очередь, производится из профильной трубы. Месторасположение самой калитки определяется во время составления чертежа всей системы.

Особенности и преимущества

Сдвижные ворота с калиткой внутри имеют как явные преимущества, так и некоторые особенности, которые следует обязательно учитывать при их выборе и установке.

Плюсы откатных ворот со встроенной калиткой очевидны:

• Надёжность конструкции и ее компактность. Система экономит часть площади забора и представляет собой вариант «два в одном», для которого достаточно сделать лишь один просвет в ограде вместо двух. Саму калитку можно установить в любом удобном месте по желанию хозяина, кроме, как уже было сказано выше, центра.
• Удобство эксплуатации. Подвижная створка перемещается абсолютно бесшумно и очень плавно, так что она не доставляет никакого дискомфорта. Если же рядом с конструкцией будет находиться человек, он успеет отойти в сторону.
• Устойчивость к любым погодным условиям. За воротами легко ухаживать, они имеют длительный период эксплуатации.

Что касается других особенностей, прежде всего, раздвижные ворота со встроенной калиткой дают возможность людям входить и выходить за пределы забора без включения откатной системы. С одной стороны, это очень удобно и хорошо смотрится. С другой стороны, этот нюанс имеет и некоторые недостатки, которые нужно иметь в виду еще на раннем этапе проектирования:

• Например, монтаж откатных ворот со встроенной калиткой требует больших денежных затрат, особенно по сравнению с другими видами конструкций.
• Чтобы смонтировать консольную часть раздвижной системы и привода, необходимо в обязательном порядке установить бетонный фундамент, на котором он будет держаться. Во время проектирования ограды придётся оставить часть площади вдоль него свободной для откатывающейся створки.

• Важно помнить, что даже если калитка слегка приоткрыта, сдвижная система работать не будет.
• К сожалению, придётся столкнуться с некоторыми неудобствами при выборе замка и дверной ручки. Расстояние между воротами и опорной конструкцией ограничено. Если ручка будет слишком большой, она может помешать открытию ворот.
• Ещё одним недостатком является высокий порог, который сможет стать серьезным препятствием для свободного движения детей с велосипедами, тележками и пожилых людей. Неудобства почувствуют и высокие люди, которым придётся нагибаться под верхней перекладиной, чтобы не удариться.

Также дополнительная створка дверей сильно влияет на общий вес конструкции, поэтому жесткость рамы снижается.

Виды откатных ворот

Существует три вида откатных систем для подобных ворот, каждый из которых имеет свои плюсы и минусы:

• Подвесной. В данном случае крепление двигающейся створки соединяется с верхом направляющего рельса на уровне от двух с половиной до пяти метров. Высота подвесного ограждения зависит от типа самого объекта. Минусом такого вида открывания является ограниченная высота проема, которая может стать препятствием для больших грузовиков и других высоких транспортных средств.

• Откатной по рельсу. Механизм открытия происходит благодаря рельсовой направляющей, которая установлена на земле. Именно по ней двигается вся конструкция. Раздвижная часть держится за счёт скоб с роликами, которые прикреплены непосредственно к столбу. Минусом такой системы является невозможность установки в местах с повышенной ветровой нагрузкой.

• Консольный. В этом случае конструкция сдвижных ворот со встроенной калиткой держится благодаря балке, которая соединяется с вертикальными опорами с помощью роликовых тележек. Сами опоры монтируются в фундамент рядом с отверстием. Направляющий блок может устанавливаться в любом месте: внизу, сверху или в середине двигающейся створки.

Для любых ворот, имеющих откатной принцип открывания, необходимым условием является наличие свободной площади вдоль ограждения. Для подвесных и рельсовых видов конструкций длина этого места должна соответствовать длине движущейся створки.

В случае выбора консольного типа ворот данный промежуток придётся увеличить в два раза.

Варианты материалов для сдвижных ворот

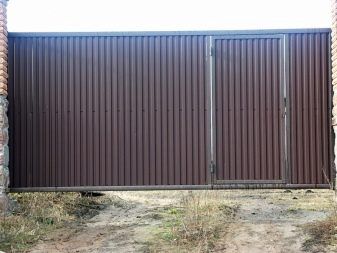

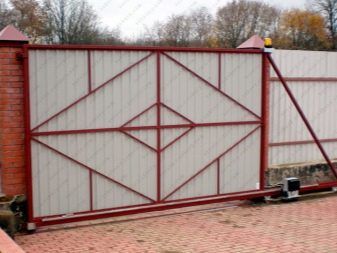

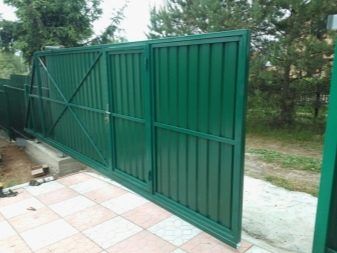

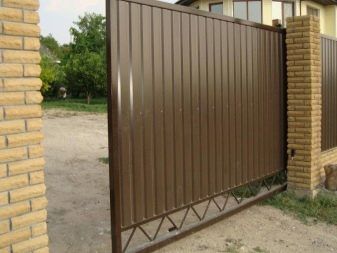

Одним из самых распространённых и экономичных вариантов материала для откатных ворот со встроенной калиткой является полотно из профилированного листа или, как его сокращённо называют, профнастила. Закрепляется он на рамке из профильной трубы.

Данный вид конструкции может позволить себе каждый хозяин, но многие отказываются от него из-за внешней простоты.

Однако если подключить немного фантазии, то даже такой экономичный забор можно сделать достаточно интересным. Нужно лишь провести по краю профнастила уголок, и вы получите прекрасные ворота с презентабельным внешним видом.

Также можно использовать для креплений не обычные закрепы, а кровельные саморезы, подобранные в цвет полотна. Такая ограда будет производить впечатление своеобразной крепости, ведь верхняя часть саморезов внешне схожа с клепками бронированных листов.

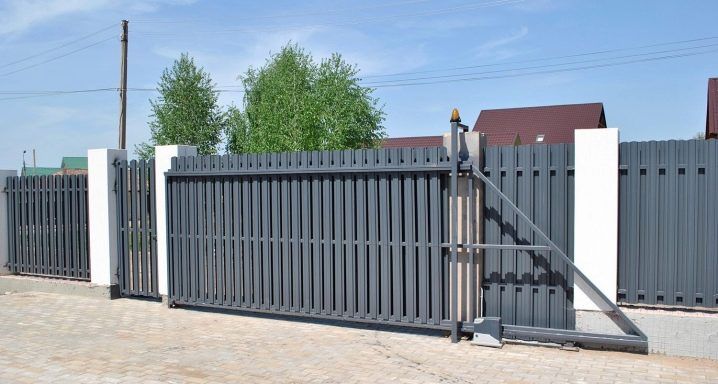

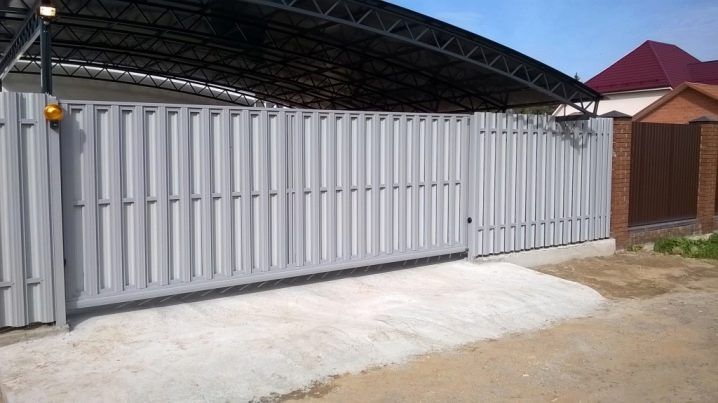

Ещё одним вариантом для сдвижных ворот с калиткой является евроштакетник. Многие ошибочно думают, что он представляет собой нарезанный на несколько частей профнастил. На самом деле подобные ворота по конструкции похожи на заборы из деревянных штакетников, только штакетина в данном случае является металлической.

Плюсом такого забора, в отличие от деревянного, является устойчивость к влаге. От коррозии же он защищён слоем цинка и специальным покрытием из полимера.

Также евроштакетник не нужно красить каждые два года, как ограду из дерева.

От профнастила данный материал отличается тем, что из-за расстояния между частями он не является сплошным забором. Это обеспечивает проникновение дополнительного света и воздуха на участок рядом с ним.

Если хозяевам нужно закрыть часть своей территории от посторонних взглядов, можно уложить дополнительный ряд штакетин с оборотной стороны в зазорах между первым рядом. В таком случае ограда становится непрозрачной, но при этом продуваемость остаётся практически прежней.

Также стоит отметить, что евроштакетник легко сочетается с другими материалами (камнем, кирпичом или деревом).

В качестве дополнительного украшения раздвижных ворот можно использовать декоративные кованые элементы. Причём устанавливать их можно не только на отдельные части ворот, но и вдоль всего периметра. Такой прием может придать территории весьма достойный вид.

Обзор откатных ворот с калиткой и инструкция по монтажу представлены в следующем видео.

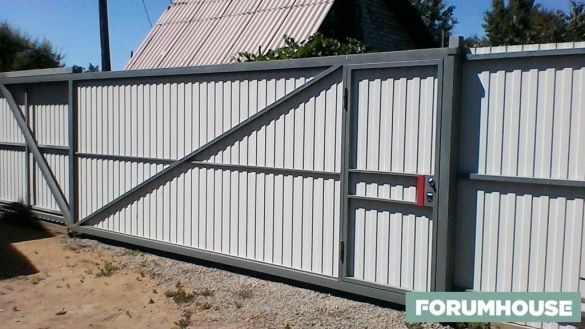

Откатные ворота своими руками. Подборка решений с форума

Владельцы загородных участков все чаще выбирают откатные ворота — они универсальны, их можно сделать там, где не сделаешь распашные и «наконец, это просто красиво». Мы собрали пять удачных конструкций, которые наши пользователи сделали своими руками, а также рассказали про важные тонкости, о которых не знает большинство самостройщиков.

Cодержание

• Откатные ворота своими руками: лайфхаки
• Простые откатные ворота – возможно, лучшее решение
• «Перевернутые» откатные ворота
• Оптимизированные откатные ворота
• Откатные ворота по рекомендациям FORUMHOUSE

Откатные ворота: важные лайфхаки

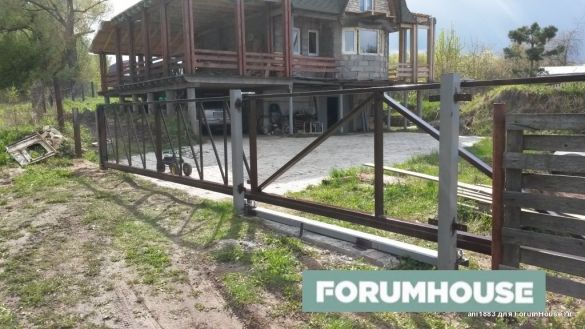

Участник FORUMHOUSE c ником dron3831 давно профессионально занимается установкой ворот. За годы работы он узнал несколько важных нюансов, неизвестных обычным самостройщикам. Весь этот бесценный опыт он использовал при строительстве своих ворот. Это основательный проект, и такое решение бюджетным никак не назовешь, но он выводит откатные ворота на новый уровень.

Сэкономить мастер позволил себе только на одном этапе работы: когда устанавливал столбы из профиля 100*100*3мм.

Бурили ямы 1-1,5м глубиной, к концу столба приваривали 4 арматуры 12мм, сам столб опускался в яму сантиметров на 40, далее шла арматура. Это тот случай, когда можно экономить без ущерба. Заливали бетоном.

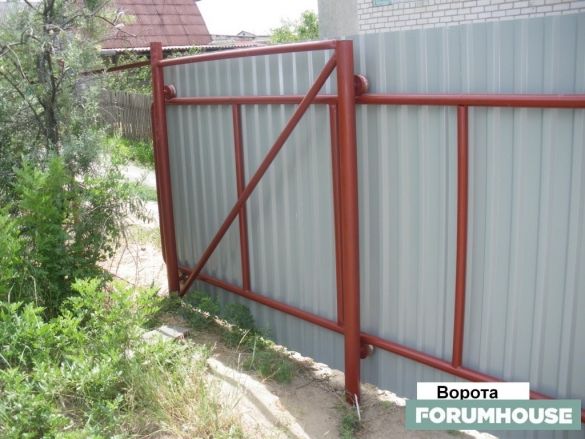

Для калитки он сварил раму из того же профиля 100*100*3 с двумя перемычками, выкопал яму 1*0,5*1,5м и забетонировал раму туда (перемычки оказались ниже уровня земли).

В дальнейшем это избавило нашего пользователя от «гуляния» столбов и проблем в работе накладного электромеханического замка.

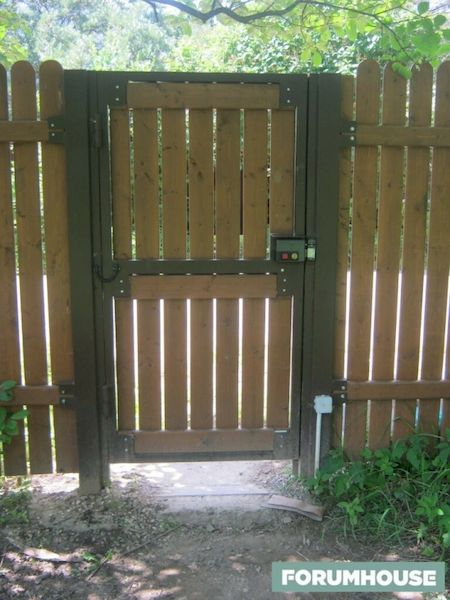

Калитка сварена из профиля 60*40. Можно было обойтись 30 мм, но на площадку 40 мм удобнее крепить гибкий переход для замка. Провод спрятан в центральный профиль, и заходит в замок через просверленное в его задней стенке отверстие. Над замком сделан козырек: это действительно необходимая вещь. В замке, в его нижней части, просверлены четыре отверстия – в них утекает дождевая вода.

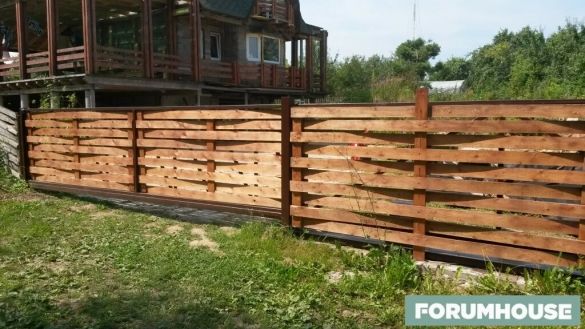

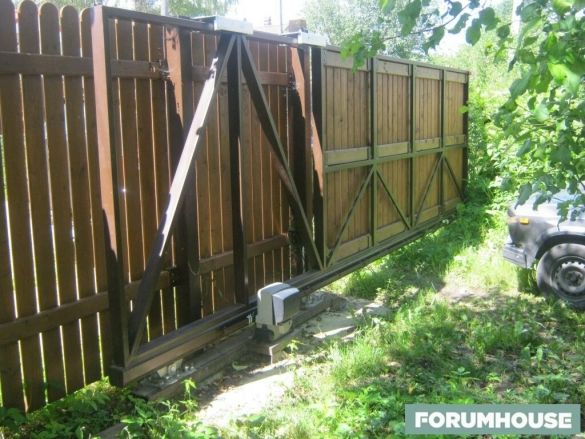

Ворота, как забор и калитка, обшиты сосновой доской с закругленными гранями. Благодаря этому они выглядят солидно и красиво.

Не экономьте на покрытии. У соседа покрасили дешёвкой, в один слой, уже облезает, хотя делал одновременно со мной.

Мастер предостерегает: зря все повсеместно дырявят профиль, чтобы прикрепить к нему доски. Это чудовищная ошибка! Вода будет попадать в профиль, саморезы начнут ржаветь и рваться из-за набухшего дерева.

Правильное решение – пластины, на которые с помощью глухарей крепятся прожилины, а уже к ним прибиваются доски обивки. И всегда следует выбирать витые оцинкованные гвозди – они немного дороже обычных, но от них не будет подтеков.

Ворота оснащены итальянской откатной системой, использована стандартная балка 6 метров, длина проема – 4 метра.

Не экономьте на размере «хвоста», хоть по расчётам и получается иногда 30-40% от проёма, делайте не меньше 50%. Чем больше, тем легче кататься воротам. Зимой это особенно проявится.

Также мастер настоятельно не советует экономить на фундаменте: это самая плохая экономия, которую только можно придумать. Он заливал монолит 2,3*0,6*1,5м.

У этих ворот нестандартная рама: все делают профиль 60*40, а здесь, чтобы спрятать доски в раму, пришлось делать 80*40.

Слабое место откатных ворот – промежуток между рамой и балкой. В этой щели время собирается вода и она всегда ржавеет. Поэтому так редко можно встретить откатные ворота без ржавых потеков. Как решить проблему: заделать эту щель герметиком перед покраской.

Еще один момент, которым многие пренебрегают: дальний конец балки должен быть закрыт, например, приваренной пластиной. Так зимой балка не наберет снега, а летом – мусора и пыли. Все это – в копилку безупречной работы откатных ворот.

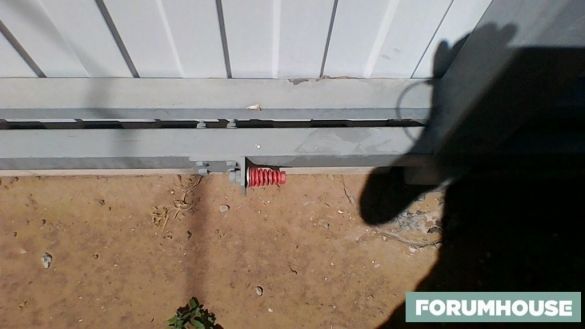

Последний воротный лайфхак, которым делится наш пользователь: защита кабеля водопроводными металлопластиковыми трубами. Это дешево и несложно, но эффективно защищает проводку от повреждения.

Откатные ворота своими руками: чертежи и инструкция

Это решение многих привело в восторг: настоящее торжество инженерной мысли! Ворота прекрасно служат много лет, открываются в любую погоду, и не нуждаются в постоянной очистке от льда и снега.

Конструкцию придумал наш пользователь с ником hart77. Распашные ворота у него на даче поставить не получалось из-за сложного рельефа, узкой улочки и неудачно стоящего столба. Поэтому была изобретена такая схема откатных ворот

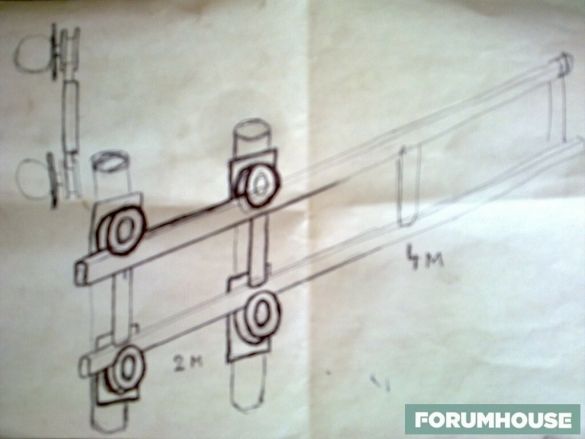

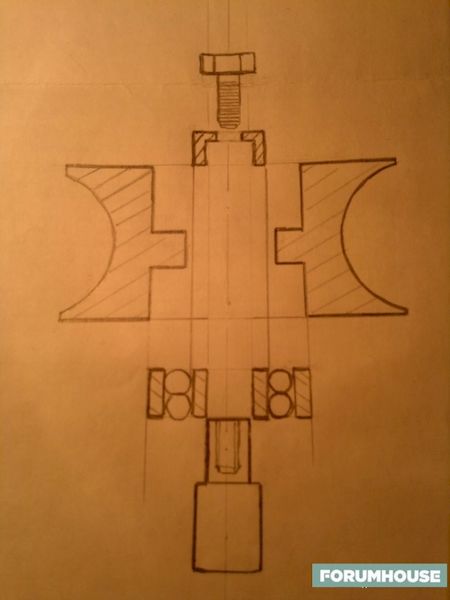

По купленному подшипнику был сделан чертеж, у токаря выточили детали. Подшипник вставлен в ролик внатяг.

Палец приварен к буровым столбам.

На приваренные пальцы надеваем ролик с вставленным подшипником, втулку, прижимающую внутреннее кольцо подшипника, и прикручиваем всё болтами.

Ворота жестко закреплены (в закрытом состоянии в шести точках, в открытом – в четырех) и легко открываются-закрываются в снегу и во льду.

hart77 говорит, что видел похожую конструкцию, которая служит уже 30 лет. Она была ржавой, но ничуть не уставшей.

«Перевернутые» откатные ворота своими руками

Основной недостаток классических откатных ворот в том, что подвижная консольная балка расположена низко. Ветер наносит в нее пыль и песок, а зимой в полость направляющей попадают снег и лед, что приводит к сбоям в работе и поломкам.

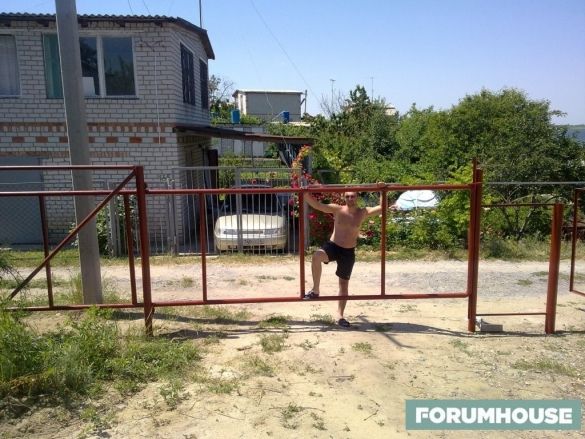

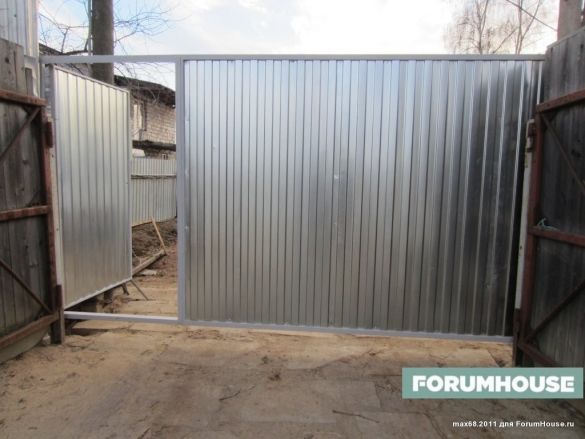

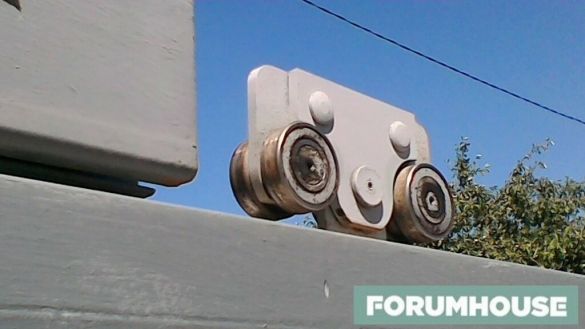

Участник нашего портала с ником max68.2011, возможно, первым перевернул представление об откатных воротах (как и сами ворота), подвесив балку неподвижно к верху забора, прикрепив каретки вверху подвижных ворот и получив вроде бы обычные, но перевернутые откатные ворота.

Пробую сделать нечто своё.

Эксплуатация этой конструкции выявила два попутных преимущества:

• одна каретка давит только вверх, другая – только вниз, стало быть, подшипников требуется вдвое меньше;
• в момент прохождения центра тяжести ворот через неподвижные каретки они не переваливаются.

Остановимся на конструктиве ворот:

• стандартный фундамент под консольные откатные ворота: проём 4,01 м, швеллер 20 длинной 2,20 м, заглубление 1,7 м.
• Первый, приемный столб — труба 80х40х2 узкой гранью в плоскости забора, широкой — в проём ворот.
• Второй, основной несущий столб, сделан из двух таких труб.
• Третий столб точно такой же, как первый.
• Четвертый — труба Ф 76.

Две каретки, одна основная несущая (ближняя к проёму), работает всё время вниз. Вторая, дальняя от проёма — работает только вверх, так что никакого переваливания ворот с одной каретки на другую не будет.

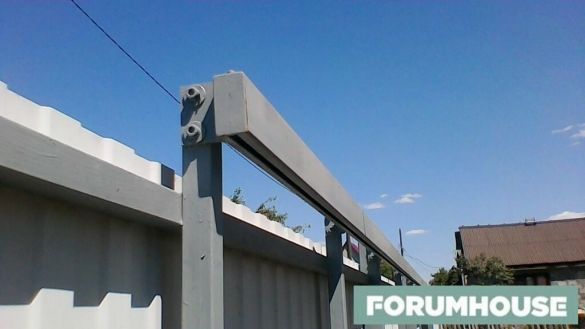

Оптимизированные перевернутые ворота

Участник FORUMHOUSE c ником Modul, «как старый производственник», развил идею перевернутых откатных ворот и оптимизировал детали.

Ворота прослужили две зимы, в дачный сезон эксплуатировались ежедневно, зимой пару раз в неделю. И сейчас, как пишут в объявлениях, состояние идеальное.

По итогам эксплуатации были выявлены следующие преимущества конструкции с верхней балкой:

• Всегда все чисто и сухо, поэтому сервисное обслуживание требуется гораздо реже;
• Такие ворота служат дольше;
• Отпадает необходимость в мощном фундаменте для роликовых опор.

Жёстко закреплёная направляющая распределяет нагрузку между столбами забора, которые, в любом случае, должны быть установлены надёжно. Для фундамента привода достаточно пары винтовых или буронабивных свай. Как вариант, можно использовать дополнительный или существующий столб забора, прикронштейнив к нему площадку.

• Отпадает необходимость в громоздких регулировочных и роликовых площадках, которые постоянно ржавеют;
• Полотно ворот меньше весит;
• Не приходится решать задачу соединения направляющей балки и каркаса полотна ворот;
• Вместо прорези балки, в которую всю дорогу набивается снег – гладкая лыжа.

При таком наборе аргументов зудит вопрос: отчего же так никто не делает? О массовом производстве вообще говорить не приходится.

Удобные откатные ворота своими руками

Откатные ворота, сделанные своими руками, были мечтой участника нашего портала с ником ani1883, и вот он ее осуществил.

Хотя я и прекрасно знаю физику процесса, но до сих пор прихожу в восторг от «самостоятельных» движений всяческих механических устройств. Ну, просто шайтан какой-то, говорю я себе и очень радуюсь.

Классические ворота делались по советам и рекомендациям профильной ветки FORUMHOUSE. Весь процесс хорошо виден на фотографиях. Сейчас нашего пользователя иногда спрашивают, не жалеет ли он, что затеял такой дорогой и сложный проект – нет, не жалеет. Это очень красиво и удобно, а какое удовольствие создавать самому сложные вещи, которые отлично работают, может только такой же созидатель.

Полезные советы, схемы, инструкции и чертежи для изготовления откатных ворот можно найти на профильной ветке FORUMHOUSE. Прочитайте нашу статью, которая подробно объясняет технологию создания откатных ворот. На нашем форуме подробно обсуждаются разные варианты конструкций откатных ворот для их строительства своими руками. Посмотрите наше видео о том, как построить бюджетный забор, который смотрится дорого.

Ворота откатные своими руками (57 фото): виды, особенности устройства и монтажа

Содержание

Откатные ворота — самый удобный и востребованный вид ворот

Откатные ворота в стиле хай-тек

Несмотря на то, что откатные ворота своими руками изготовить значительно сложнее, чем более привычные распашные, и стоят они дороже, все большее число владельцев загородной недвижимости выбирают именно их для организации въезда на участок. Их важное преимущество – экономия места, нет необходимости создавать перед воротами площадку для раскрытия створок, а, значит, можно более эффективно использовать пространство, особенно на небольшом участке.

На сегодняшний день откатные ворота на пике популярности

Откатные ворота очень надежные, удобные и долговечные

Кроме того, нет необходимости после снегопада расчищать эту площадку, чтобы открыть створки ворот. Откатные ворота – более надежные, они имеют лучшую взломостойкость и ветроустойчивость. И еще один важный плюс – откатные ворота с электроприводом смонтировать значительно проще, автоматика для них проще по конструкции, дешевле и надежнее.

Откатные ворота: основные виды

Существует три вида откатных ворот. Особенности конструкции, их достоинства и недостатки рассмотрим ниже.

Откатные ворота бывают как автоматические, так и с ручным приводом

Красивые откатные ворота подчеркнут стиль вашего имения

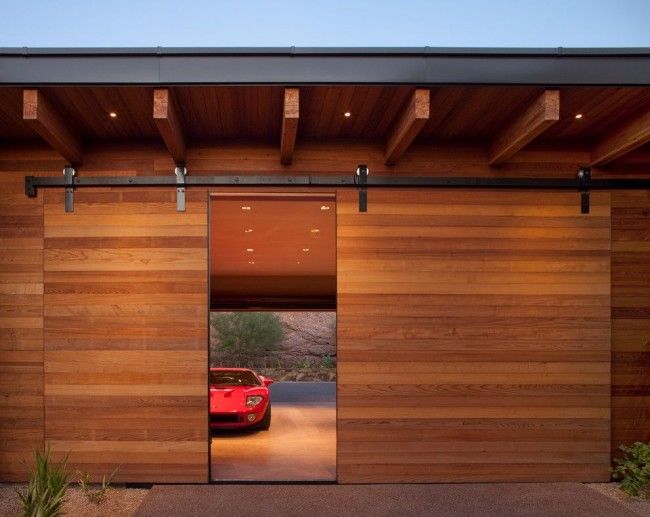

Подвесные ворота

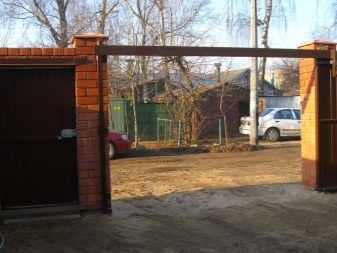

Конструкция, получившая широкое распространение в былые времена на промышленных предприятиях. Это достаточно массивная, но при этом надежная конструкция, в которой полотно (ворота) на роликовых тележках движется по балке, расположенной над проездом (рис.1).

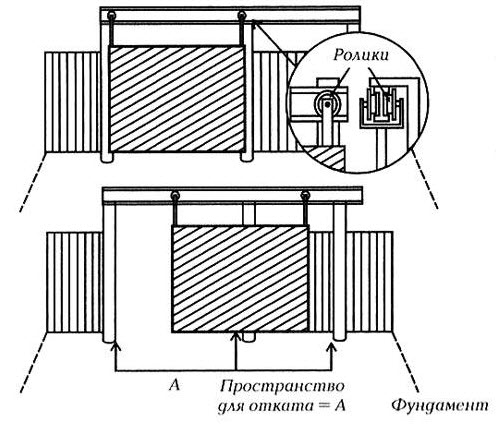

Рис. 1. Схема устройства подвесных ворот

К достоинствам такой конструкции следует отнести её высокую устойчивость к ветровым нагрузкам, способность противостоять взлому, отсутствие ограничений по ширине и высоте воротного полотна. Недостаток — высокая металлоемкость такой конструкции, что определяет её высокую стоимость. Но главный минус – это ограничение пропускной способности транспорта через такие ворота по высоте, она определяется высотой расположения направляющей балки

Ворота рельсового типа

Самая простая и самая надежная конструкция откатных ворот, в них створка ворот движется по нижнему рельсу, установленному на одном уровне с дорожным полотном (рис. 2).

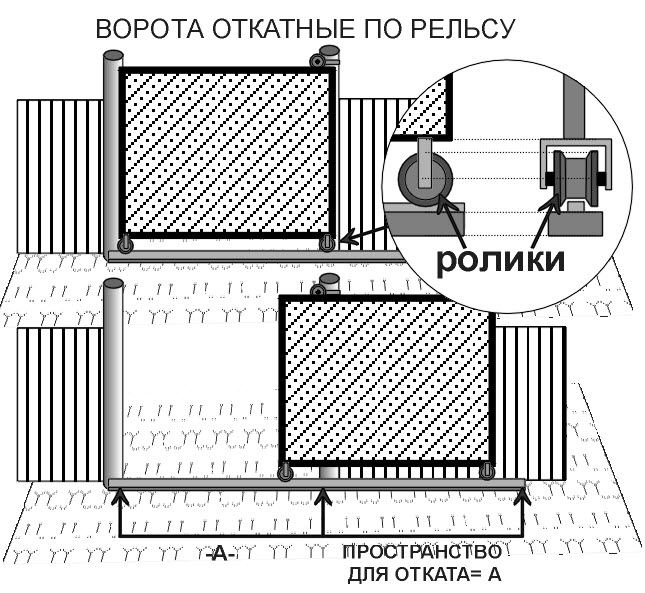

Рис. 2. Схема откатных ворот по рельсу

Такие ворота привлекают простотой конструкции, высокой надежностью и устойчивостью к ветру, возможностью закрыть очень широкие (до 6 м) проемы. Конструкция позволяет устанавливать мощный каркас и тяжелую обшивку, которые могут противостоять таранному удару (именно поэтому такие ворота часто можно встретить в воинских частях и исправительно-трудовых колониях). Их главный недостаток, особенно ярко проявляющийся в наших широтах – необходимость постоянной очистки рельса, что особенно проблематично зимой, когда в рельсе после оттаивания может замерзать вода.

Откатные ворота рельсового типа

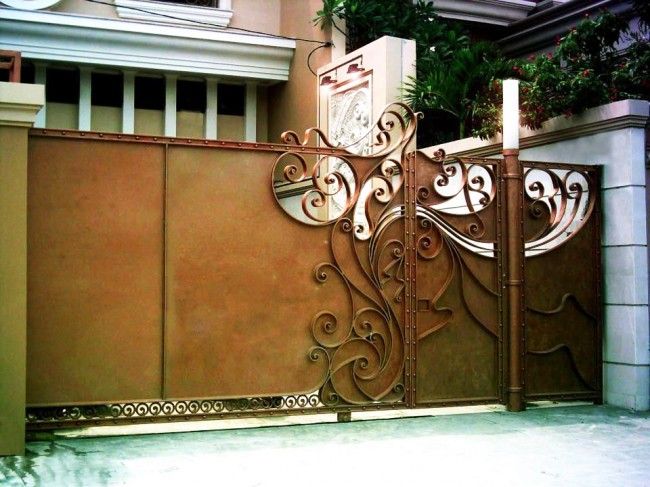

Прекрасные откатные ворота с декоративными коваными элементами

Консольные ворота

В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции – роликовые блоки и балка – располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.

Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов

Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.

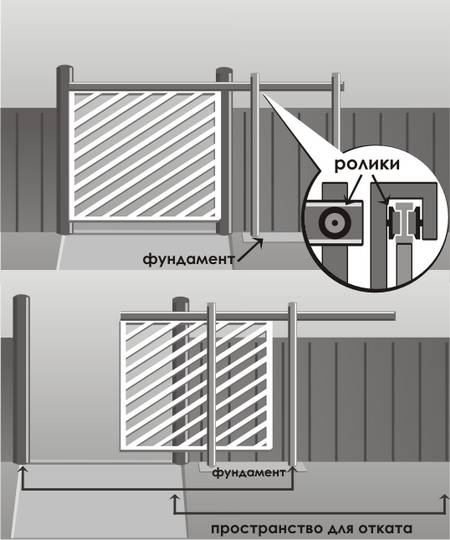

Рис. 3. Схема консольных ворот

Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом

Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом

Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ. Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит – природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания – смазка закладывается на заводе-изготовителе.

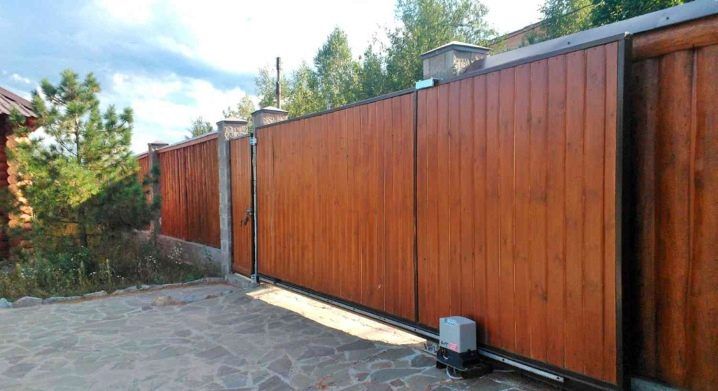

Эффектные откатные ворота

Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент – проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.

Ворота – важный элемент архитектурного ансамбля вашего домовладения

Стильные современные откатные ворота

Установка откатных ворот

Для установки на участке откатных ворот необходимо соблюдение целого ряда требований:

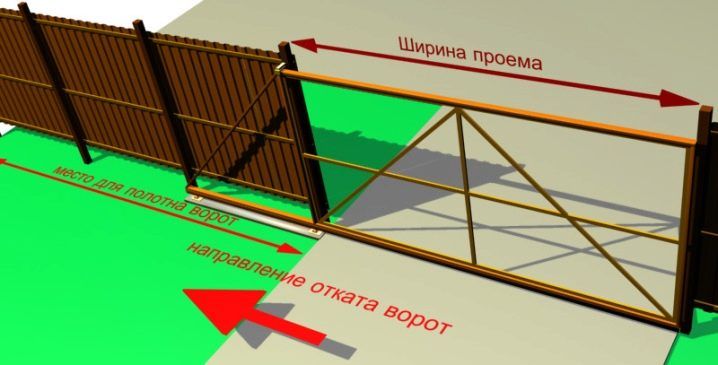

• откатные ворота могут двигаться только по прямой линии, поэтому на необходимом участке забор должен быть тоже прямым. При этом длина этого прямолинейного участка забора, как указывалось выше, должна быть в полтора раза больше, чем ширина полотна. Это связано тем, что кроме непосредственно полотна, консольные ворота имеют так называемую технологическую часть, выполняющую роль противовеса и позволяющую снизить и равномерно распределить нагрузку, создаваемую воротами, на консольный блок (рис.6 )

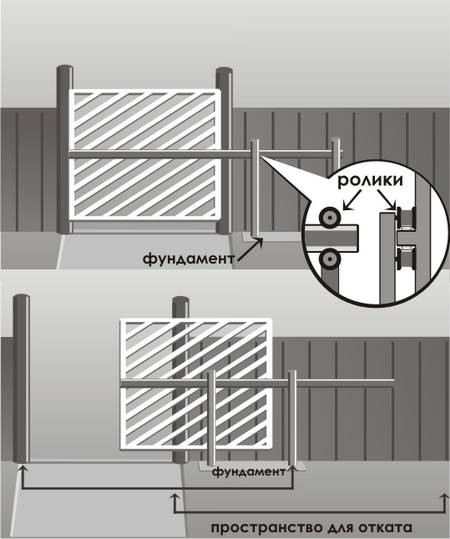

Рис. 6. Размещение консольных ворот

• любые неровности рельефа (наклон или бугры) создадут большие проблемы для свободного перемещения ворот, существенно повысив нагрузку на автоматику
• калитки устанавливают со стороны, противоположной направлению отката ворот, в противном случае, они будут просто блокироваться в момент открытия ворот
• если будет устанавливаться автоматика для откатных ворот, сразу следует предусмотреть, откуда будут прокладываться силовые кабели

Потрясающие металлические откатные ворота

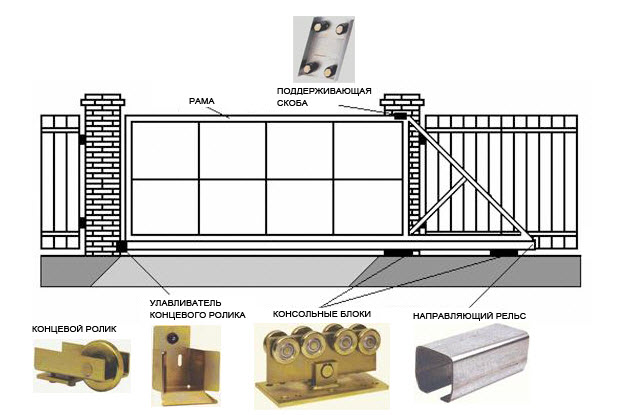

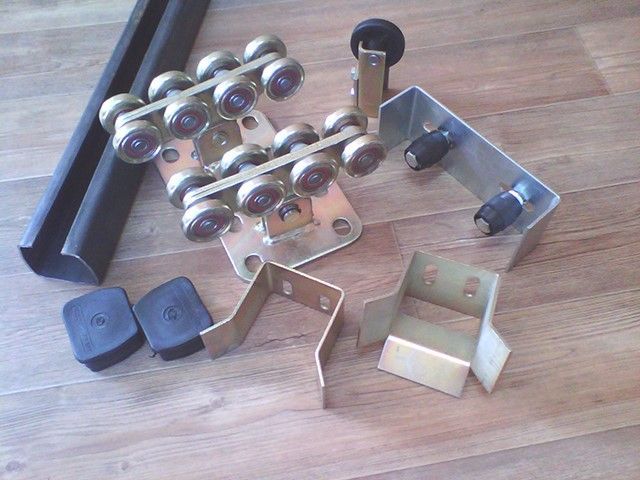

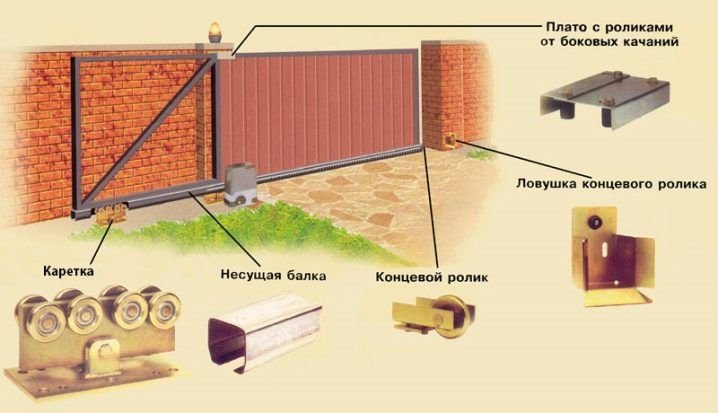

Совет! Готовый комплект для откатных ворот (рис.7 ) (роликовые тележки, направляющий рельс, трубы) можно приобрести в магазине, но при этом следует учесть, что он рассчитан на «евростандарт» — ворота длиной 4 м.

Рис.7. Комплектующие для откатных ворот

Раздвижные ворота можно устанавливать как на готовый забор, так и во время его возведения. Чертеж откатных ворот приведен на рис. 8.

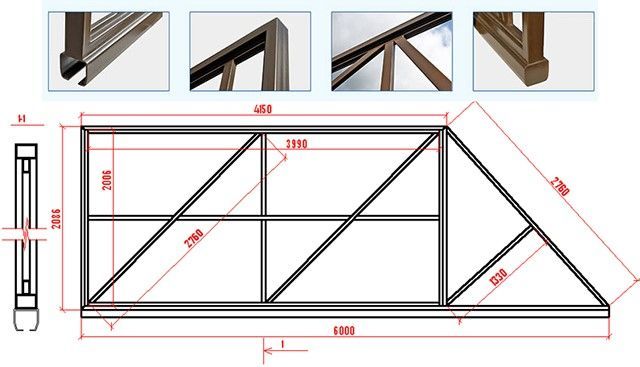

Рис. 8. Чертеж для изготовления консольных откатных ворот

Закладка фундамента

Фундамент закладывают вдоль забора со стороны, куда будут открываться ворота. Параметры фундамента:

• глубина – 1 м (на глубину промерзания грунта)
• ширина – 30-40 см
• длина – половина длины полотна ворот (если ворота длиной 4 м, то фундамент – 2 м).

Откатные ворота с оригинальными опорами

Гармоничное сочетание стилей модульного дома и его откатных ворот

После того, как траншея под фундамент готова, изготавливают его металлическую часть. Для этого на металлический швеллер (его длина равна длине фундамента, ширина – 16-20 см), по всей его длине приваривают 8-12 ножек из металлического прута или арматуры диаметром 10 – 16 мм (рис. 9 )

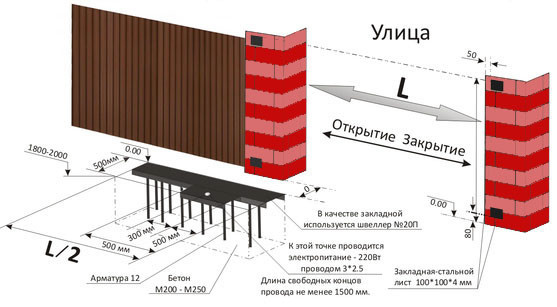

Рис. 9. Схема изготовления металлической части фундамента

Готовый швеллер с ножками укладывают в траншею (ножками вниз) и заливают бетоном (рис. 10) вровень со швеллером, дают время (не менее 7 дней) для того, чтобы бетон полностью схватился.

Рис. 10. Схема бетонирования для установки откатных ворот

Изготовление полотна ворот

Пока бетон схватывается, изготавливаем раму. Для этого направляющий рельс (длиной 6 м) необходимо расположить на ровной поверхности разрезом вниз и приварить профильную трубу (60х30х2 мм) – прихватки по 2-3 см, расстояние между ними – 20-25 см. На эту трубу затем устанавливаем и привариваем вертикальные стойки (труба 60х30х2 мм), обязательно выдерживая прямой угол. Затем приваривается верхняя труба (60х30х2 мм) и треугольник-противовес – наружная рама готова. Осталось только вварить внутреннюю трубу (40х20х2 мм) – и рама для откатных ворот готова. Теперь необходимо зашлифовать углы, приготовить (очистить и обезжирить) металлические элементы к грунтовке, нанести грунтовку и покрасить раму.

Декоративные ворота рельсового типа

Для большей экономии можно установить откатные ворота своими руками

Совет! Зашивку рамы начинают после высыхания краски, используя для этого профнастил (металлический или пластик), дерево, металлические листы и т.д., которые, в зависимости от материала, могут крепиться дюбелями или шурупами.

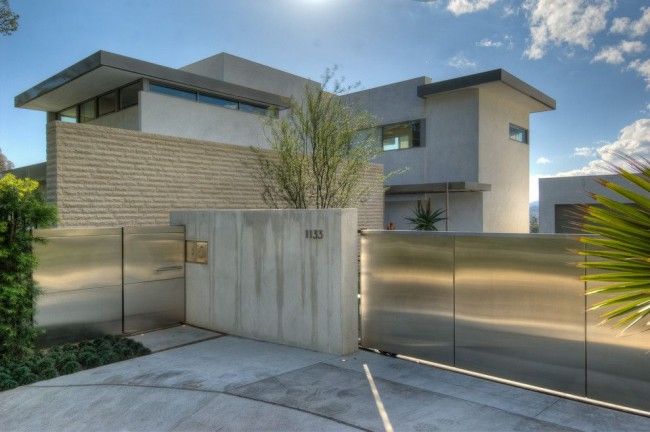

Откатные ворота из нержавеющей стали

Монтаж механизма

К монтажу механизма откатных ворот приступают, убедившись в том, что фундамент полностью застыл. Чтобы точно установить роликовые тележки (не допустить их смещения), на швеллер их закрепляют боковой частью, а потом накладывают на них направляющий рельс. После этого полотно выставляют как вдоль линии забора, так и по уровню, по окончанию – прихватывают сваркой.

Монтаж откатных ворот в большинстве случаев можно выполнить своими руками

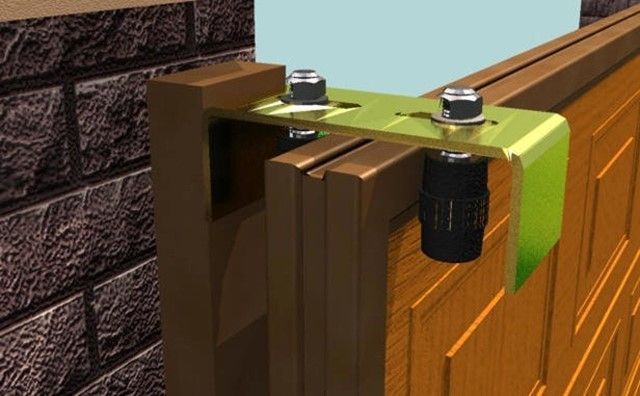

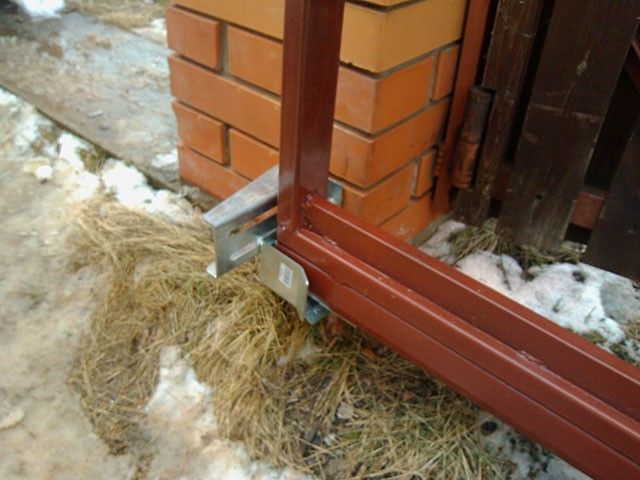

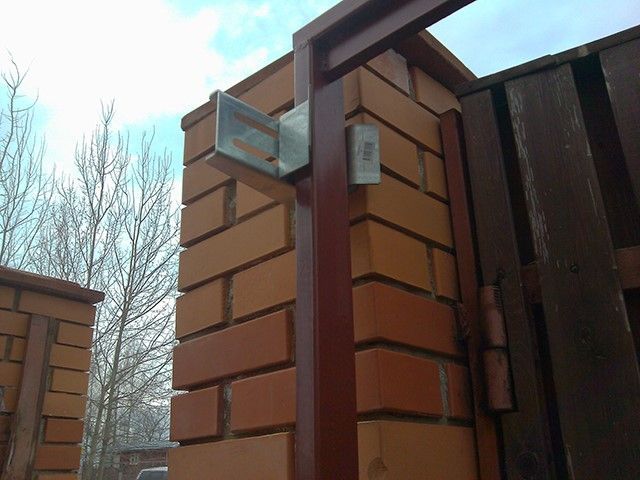

После этого на несущих столбах закрепляют улавливатели ворот (верхний (рис.11) и нижний (рис.12), для чего ворота необходимо выкатить до полного закрытия. Нижний улавливатель позволяет частично снять нагрузку с роликового блока и тем самым увеличить срок его эксплуатации, а верхний – не позволяет воротам раскачиваться при ветровой нагрузке. Вверху крепят поддерживающие ролики (рис. 13) – они позволяют сохранять вертикальность полотна, тем самым делая движение мягче и проще.

Рис. 11. Верхний улавливатель ворот

Рис. 12. Нижний улавливатель ворот

Рис. 13. Поддерживающие ролики.
