Как выглядит теплый пол

Виды теплых электрических полов, особенности, совместимость с покрытиями

Системы теплого пола делятся на два типа – водяные и электрические. В этой статье речь пойдет о последних. Мы расскажем вам по все виды теплого электрического пола, их особенности, плюсы и минусы.

Также вы узнаете, какое покрытие лучше подходит для такой системы обогрева. Мы расскажем, под какой тип напольного покрытия имеет смысл устанавливать теплый электрический пол.

Виды электрических теплых полов

Электрические теплые полы можно разделить на два типа по принципу нагрева:

1. Кабельные;
2. Инфракрасные;
3. Саморегулирующиеся.

В кабельных теплых полах происходит нагрев электрического кабеля, который отдает тепло окружающему материалу или среде – воздуху, стяжке, подложке. К такому типу систем относятся:

• Проволочные;
• Одножильные;
• Двужильные;
• Кабельные маты.

Инфракрасные теплые полы вырабатывают тепло в виде ИК-излучения. Оно прогревает твердые структуры, такие как напольное покрытие, стяжку. Их можно разделить на два типа:

Проводные системы

Этот вид теплых полов подойдет для укладки на уже существующее напольное покрытие. Его нет необходимости прятать в стяжку. Сечение провода невелико, он производит не так много тепла, как одножильный или двужильный кабель. Но это компенсируется способом укладки.

Провод обычно укладывают змейкой, с шагом не более 5 см. За счет этого тепловая мощность получается достаточной для эффективного отопления помещения. Так как расстояние между проводами небольшое, на них можно укладывать ламинат. Он не будет прогибаться или деформироваться. Также такие теплые полы монтируют в слой клея для плитки.

Специалисты советуют пи монтаже такого типа теплого электрического пола использовать подложку. Так можно будет добиться более равномерного обогрева. Сам провод станет нагревать воздух, который в пространстве между подложкой и напольным покрытием будет равномерно распространяться. Соответственно, ламинат, паркет или доска пола прогреется более равномерно.

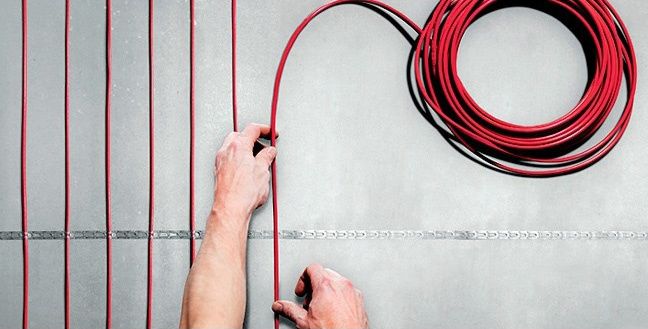

Одножильный кабель

Это наиболее распространенный вид теплых электрических полов. Представляет собой обычный кабель, намотанный на барабан. Его укладка производится в стяжку или специальную подложку. Конструкция кабеля такова:

1. Проводник (источник тепла);
2. Изоляция;
3. Усиливающая оплетка;
4. Водоотталкивающий экран;
5. Наружное защитное покрытие.

У самых дешевых кабелей усиливающая оплетка одновременно является заземлением. В более дорогих варианта жила заземления отдельна от оплетки.

Недостаток одножильного кабельного теплого пола в способе укладки. Он должен начинаться и заканчиваться в одном и том же месте (см. схему ниже). Если говорить простыми словами, один конец кабеля нужно подключить к плюсу, а второй к минусу.

Двужильный кабель

Как и предыдущий одножильный вариант, двужильный кабель можно укладывать в стяжку или подложку. В таком типе кабеля есть две отдельные токопроводящие жилы, изолированные друг от друга. Его конструкция такова:

1. Токопроводящие жилы;
2. Изоляция;
3. Усиливающие оплетки (отдельная для каждой жилы);
4. Водоотталкивающий экран;
5. Наружная изоляция;
6. Заземление.

Двужильные кабели могут быть с одним или двумя заземлениями. На иллюстрации показан вариант с одним – оно находится вне усиливающих оплеток. В случае с двумя, они обычно располагаются внутри оплеток каждой жилы.

Пи укладке двужильного кабеля нет необходимости подключать второй конец к источнику тока. На одном конце кабеля нужно соединить между собой токопроводящие жилы, а с другой стороны – подключать к контролеру, сети и т.д. Укладка производится по такой схеме:

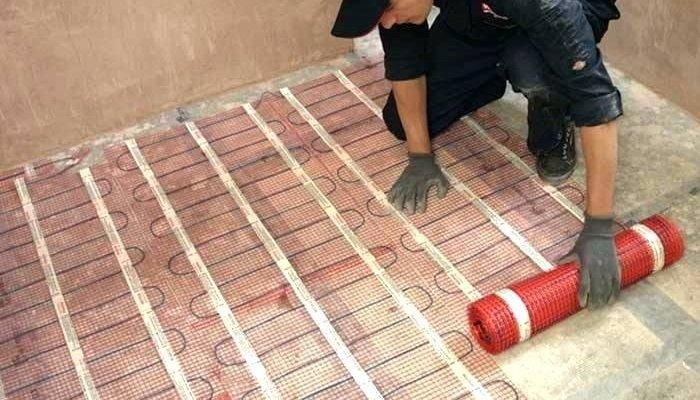

Кабельные маты

Самый простой в монтаже тип теплого электрического пола. Укладывается только в стяжку или плиточный клей. Представляет собой пластиковую сетку, к которой прикреплен токопроводящий кабель. В большинстве случаев кабельные маты одножильные, но можно встретить и двужильные.

Электрические нагревательные маты изготавливают из тонкого кабеля и подложки толщиной не более 10 мм. Расстояние между кабелями не превышает 12 см. За счет этого их можно укладывать под клей для плитки. Существуют варианты с самоклеящейся подложкой.

Ширина мата обычно 0,5-0,6 метра. Длина варьируется от 1,5 до 30 метров. длинные маты можно обрезать по необходимости, а отдельные части подключать между собой последовательно. Отдельные участки можно соединить с помощью:

• Переходников;
• Разъемных соединений;
• Пайки;
• Скручивания жил.

Укладка кабельного мата теплого электического пола.

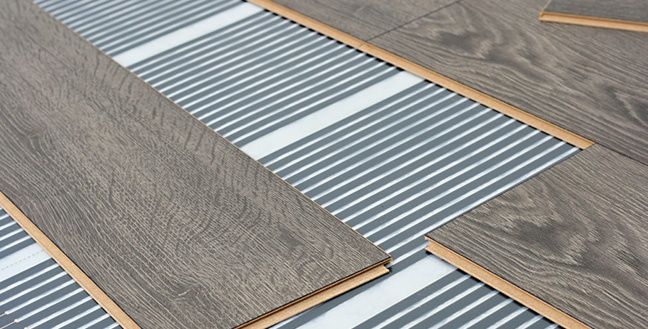

Инфракрасный (пленочный) теплый пол

Такой вид теплых полов устанавливается поверх чернового покрытия. Они представляют собой рулоны пленки, покрытой тепловыделяющими карбоновыми элементами. Толщина пленки не превышает 0,5 мм. Сами элементы прогреваются и излучают в ИК-диапазоне.

По каким критериям следует выбирать теплый электрический пол

Планируя ремонт или переделки в помещении, люди заранее определяются с выбором материалов для ремонта. Обычно именно этот пункт вызывает особые затруднения. Вокруг столько информации… как определиться и выбрать единственно верное решение? Какой должен быть, например, электрический теплый пол?

Схема электрического теплого пола

Разновидности

Какой вид выбрать? Научные разработки и современные технологии позволили создать несколько модификаций классического электрического подогрева поверхности. Выглядят и функционируют они с некоторыми вариациями, однако общий принцип один: источник питания – электричество.

Схема классического кабельного пола

Инструкция укладки электрического мата под плитку

Конструкция инфракрасного теплого пола

Во всех этих разновидностях есть нагревательные элементы, с помощью которых и осуществляется подогрев верхнего покрытия. Важный аспект выбора – монтаж со стяжкой или без нее. Какой вариант лучше выбрать? Давайте разберемся.

Преимущества перед другими видами

В чем общие преимущества электрического подогрева перед другими разновидностями?

Это идеальное дополнительное отопление, которое равномерно прогреет любую поверхность от кафеля до ламината, и обеспечит приятную комфортную температуру в холодную и сырую погоду.

Преимущества электрических систем отопления перед конвективными

Типичная схема монтажа отопления на электричестве

Как уложить и подключить электрический теплый пол

Недостатки

Какие недостатки у этого варианта?

В суровых климатических условиях средней полосы теплый пол не может быть основным источником отопления в квартире или доме.

Виды теплых полов и их описание

Кабельные полы

Что собой представляет классический кабельный подогрев поверхности? Он функционирует с помощью специального нагревательного кабеля, залитого стяжкой, который отдает тепло при включении в сеть. Кабель может быть одножильным и двухжильным. При выборе ориентироваться стоит на такие параметры:

• Одножильный кабель дешевле, но его электромагнитное излучение выше.
• Двужильный кабель проще в подключении, электромагнитное излучение значительно меньше, цена гораздо выше, чем у одножильного.

Одножильный и двухжильный кабеля

Следующий критерий, на который стоит обратить внимание – мощность системы дополнительного отопления, она колеблется в диапазоне от 150 до 110 Вт/кв. метр. Этот показатель напрямую зависит от квадратуры помещения, в котором монтируется подогрев. Чем выше мощность, тем сильнее он подогревает поверхность и соответственно, больше тратится электроэнергии.

Схема монтажа кабельного теплого пола

Еще один важный момент: ширина шага кабеля при монтаже системы. Укладку кабеля нужно производить таким образом, чтобы при прогреве поверхности не оставалось больших холодных участков. Они создадут не только дискомфорт, но и могут повредить, покоробить напольное покрытие.

Обязательная часть кабельного электрического подогрева – терморегулятор, который позволит не только контролировать температуру, но и нагревать поверхность постепенно, что очень важно, если в качестве напольного покрытия используется ламинат. Этот вариант хорошо сочетается с кафельным или плиточным покрытием в ванных и кухнях.

Электрические маты – модифицированный теплый пол, с помощью которого можно облегчить процесс монтажа. Они представляют собой плотную сетку-основание, на которой укреплен кабель. Ширину шага в таком случае рассчитывать не нужно. Достаточно раскатать маты в нужно направлении, зафиксировать сетку и осуществить минимальную стяжку. Чем хорош такой вариант?

Мощность у матов выше, чем у классического электрического подогрева. Она составляет от 160 до 180 Вт/кв. метр. Поэтому это более энергопотребляющий вариант. Однако большинство выпускаемых модификаций снабжено терморегуляторами с контролем от перегрева, что значительно увеличивает сроки эксплуатации.

Нагревательные маты из кабеля

Монтаж тёплого пола Electrolux

Существенными недостатками можно назвать высокую стоимость и энергопотребление такого подогрева. Какой вариант лучше выбрать – зависит от ваших финансовых возможностей.

Инфракрасный стержневой пол

Еще одна разновидность электрических кабельных матов – инфракрасные стержневые или карбоновые. Стержневой теплый пол представляет собой карбоновые стержни, соединенные полимерным проводником. Они являются источниками инфракрасного излучения. Мощность такого мата от 130 до 160 Вт на кв. метр, преимущества в сравнении с электрическими матами:

• При монтаже стержневых матов требуется слой стяжки, или скорее, клеевая основа толщиной всего в 3 см.
• Не является источником электромагнитного излучения.
• Система регулирует выделяемое тепло: при перегреве поверхности, карбоновые стержни перестают его генерировать на ограниченном участке. Так не происходит перегрев системы под мебелью или бытовыми приборами.

Схема монтажа теплого стержневого пола

Недостатками можно назвать дороговизну карбоновых матов, а также быстрый выход из строя карбоновых стержней: по наблюдениям пользователей существует большая вероятность обгорания стержней в месте соединения с проводником.

Технические параметры стержневого теплого пола

Какой вариант лучше: карбоновый стержневой или электрический кабельный? В 70% случаях мастера отмечают невысокую надежность карбонового подогрева.

Пленочный пол

Инфракрасный пленочный теплый пол представлен уникальным в своем роде пленочным покрытием. Это тонкий мат с расположенными внутри нагревательными элементами. У него большое количество преимуществ, по сравнению с кабельными предшественниками:

Электрический пленочный пол

• Пленочный теплый пол очень тонкий по сравнению с кабельным и для него не требуется стяжка, что позволяет экономить высоту помещения.
• Большая эффективность теплоотдачи – нет необходимости нагревать сначала стяжку. Все тепло сразу нагревает напольное покрытие.
• Самый экономичный вариант.
• Инфракрасный подогрев не создает электромагнитного поля.
• Его мощность в диапазоне от 140 до 150 Вт кв. метр, это позволяет ему равномерно и эффективно прогревать поверхность финального покрытия.
• Нагревательные элементы в пленке соединены таким образом, что при повреждении одного элемента остальные продолжают функционировать.

Подключение контактов и проводов пленочного пола

К недостаткам можно отнести:

Терморегуляторы пленочных полов служат короткий срок

• Небольшой срок службы термодатчиков и терморегуляторов. По отзывам пользователей, средний срок эксплуатации этих приборов – 5 – 7 лет.
• Плохо переносит серьезную нагрузку в виде мебели или тяжелых бытовых приборов. Поэтому при установке ее лучше монтировать в зоне, свободной от бытовых приборов и мебели.
• Чтобы положить пленку и не вызвать ее повреждений, основание должно быть идеально ровным.

10 советов

Несколько советов или рекомендаций, которые помогут с выбором и монтажом:

Конструкция электрического пола

• При монтаже любого вида подогрева используйте термоизолирующее покрытие, оно позволит вам увеличить теплоотдачу в прогреваемую поверхность.
• Одним из основных пунктов является обеспечение предохранительной системы: установка УЗО и отдельной линии питания.
• Предварительная схема расположения нагревательных элементов и расчет шага кабеля позволит избежать недоразумений в виде больших холодных участков, или нагревающейся поверхности под холодильником.
• При выборе мощности ориентируйтесь на вид помещения: для прогрева влажного помещения нужно больше мощности, соответственно, энергозатраты будут выше.
• Стяжка служит своего рода страховкой от поломок системы, а также, после нагревания, начинает аккумулировать тепло. С другой стороны, при выходе системы из строя, придется ломать слой стяжки, чтобы сделать ремонт.

Инструкция по укладке электрического пола

Этапы монтажа электрического пола

Возможно, эти рекомендации и советы помогут вам сориентироваться, какой вид подогрева нужен для квартиры или дома и благополучно разобраться в большом количестве видов дополнительного отопления.

Видео: Теплый пол – электрический или водяной?

Какой электрический теплый пол выбрать. Виды, преимущества и особенности монтажа

Теплые полы с каждым годом занимают все более уверенную позицию на рынке отопительных приборов. Преимуществом такой системы обогрева становится не только экономия рабочего пространства в помещении, но и равномерное распределение тепла.

Всего же выделяют два типа теплых полов: водяные и электрические. В многоквартирных домах принято использовать только электрические теплые полы, так как они позволяют регулировать температуру и исключают вероятность затопления нижних этажей, что возможно в случае использования водяного теплого пола. Почему еще законодательно запрещено устанавливать в квартирах водяной пол, Вы можете прочитать в нашей статье. А в этом обзоре рассмотрим устройство, виды, правила выбора и установки, а также преимущества электрического теплого пола.

Виды и устройство электрического теплого пола

Электрический теплый пол, в зависимости от типа обогревательного элемента, подразделяют на 2 вида: конвекционный теплый пол и инфракрасный теплый пол .

Конвекционный электрический теплый пол – это система, где нагревание совершается в греющем элементе (кабеле), который уже посредством физического контакта передает тепло на поверхность пола и далее. Конвекционный тип электрических полов включает все кабельные системы, куда входят и тонкие нагревательные маты.

Греющий кабель (диаметр 5-8 мм) состоит из одной или двух токоведущих жил (одножильный или двухжильный экранированный), внутренней изоляции и наружной оболочки. Монтируется такой теплый пол в стяжку толщиной от 3 до 5 см. Электрический греющий кабель рекомендуется использовать под керамическую плитку, керамогранит, натуральный камень, наливной пол, ламинат, паркетную доску, плитку пвх, линолеум, ковролин, что делает «кабель в стяжку» фактически универсальной системой комфортного обогрева или полного отопления.

Нагревательные маты могут быть двух типов: конвекционные и инфракрасные. И если инфракрасные теплые полы это инновационная система обогрева помещений, то конвекционные маты это тот же греющий кабель, но более тонкий (диаметр кабеля 2,5-4 мм) и закрепленный на сетчатом основании с нужным расстоянием между витками кабеля. Тонкие маты укладываются в меньшую толщину стяжки, всего до 5-10 мм, или непосредственно в слой плиточного клея. Такой монтаж не повышает запланированную высоту пола, а сетчатое основание делает установку удобнее.

Инфракрасный электрический теплый пол – это тонкая пленка состоящая из нагревательных ик-элементов, которые передают тепло не воздуху, а предметам, расположенным в комнате, включая и само напольное покрытие. На сегодняшний день инфракрасный пол для сухого монтажа это одно из самых экономичных, экологичных и простых по монтажу решений для обогрева помещений.

Его установка является наиболее простым из возможных вариантов — инфракрасная пленка укладывается необходимыми по длине полосами на тонкую отражающую теплоизоляцию, а на нее сверху укладывается напольное покрытие. Отсутствие трудоемкого процесса стяжки или какого-либо иного раствора, также позволяет устанавливать инфракрасные полы не только на горизонтальною плоскость, но и на вертикальную и потолочную. Пленочный теплый пол за счет функции саморегуляции не боится запирания мебелью.

Подробнее о преимуществах, видах, производителях и комплектации инфракрасного теплого пола читайте в нашей статье.

Как выбрать электрический теплый пол

Каждый хозяин знает холодные места своего дома, которым не хватает уюта и тепла. Именно поэтому решение установить электрический теплый пол в том или ином помещении приходит до начала ремонта. Будь то теплый пол в ванной, кухне, комнате или на балконе, стоит учесть множество моментов, выбирая подходящий именно Вам электрический теплый пол.

1. Напольное покрытие . Одним из главных факторов при подборе электрического теплого пола является тип напольного покрытия. В первую очередь стоит выяснить его совместимость с необходимым Вам теплым полом. Эту информацию Вы можете уточнить у менеджеров магазина или найти на упаковке товара. Ранее мы уже рассказывали как правильно выбрать электрический теплый пол под ламинат и теплый пол под плитку.

2. Основной источник отопления или дополнительный . Если теплый пол остается единственным источником обогрева в комнате, то следует обращать внимание на полы с большей мощностью. В качестве дополнительного обогрева подойдут практически все варианты электрического теплого пола, включая инфракрасный теплый пол.

3. Мощность теплого пола . От нее зависит не только комфортная температура в отапливаемом помещении, но и энергопотребление системы, которое обуславливает стоимость ее эксплуатации.

4. Производитель электрического теплого пола . От производителя теплых полов будет зависеть и цена продукта, и рабочие характеристики системы, а также гарантийное обслуживание. Следует помнить, что систему теплого пола заменить будет крайне сложно, поэтому важно сразу сделать правильный выбор. Прочитать о преимуществах брендов электрических теплых полов и терморегуляторов, представленных в нашей Сети магазинов, вы можете в этой статье.
