Как установить датчик движения на освещение

Как подключить датчик движения к лампочке: пошаговая инструкция

Использование датчика движения для активизации освещения в момент приближения к светильнику существенно повышает уровень комфорта в доме/офисе/квартире. Миниатюрный прибор руководит за вас системой, позволяя не заботиться о таких мелочах. Сокращается расход электроэнергии, да и установить его запросто можно своими руками.

Экономным со всех сторон устройством стоит обзавестись. Согласны? Мы расскажем, как подключить датчик движения к лампочке. В представленной нами статье приведены технологические правила и схемы, доступные начинающему электрику. Перечислены варианты размещения, описана специфика настройки.

Датчик движения: основные функции и принцип работы

Основное предназначение датчика движения — коммутация электрической сети. Может работать как с активной нагрузкой в цепи, так и с активно-индуктивной. Любое движение в подконтрольной зоне в первую очередь запускает процесс определения уровня освещенности (если таковая функция предусмотрена в устройстве).

Если показатель ниже установленного порога срабатывания, устройство замыкает контакты и включает лампу. Таким образом, детектор может работать и в ночное, и в дневное время суток. Устанавливают порог срабатывания с помощью регуляторов, он может составлять от 3 до 2 000 Лк.

В быту чаще всего устанавливают устройства, работа которых основана на улавливании электромагнитных колебаний волн в инфракрасном спектре. Время, через которое детектор срабатывает, в случае обнаружения движущегося объекта, также настраивается.

Поворачивая регулятор, устанавливается режим выдержки. У разных моделей время отсрочки может настраиваться от 10 с до 7—15 мин (допускается небольшая погрешность).

Ориентиры грамотного выбора

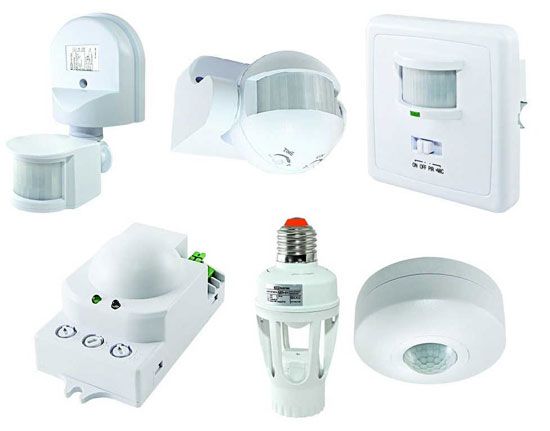

Разные модели могут иметь разное назначение. Некоторые предназначены только для управления внутренними осветительными приборами, другие более универсальны и могут использоваться для схем с электроприборами, с устройствами сигнализации, с системой уличного освещения.

Датчики могут быть с ограниченным и круговым обзором, иметь разные углы горизонтального и вертикального наблюдения. Устройства для подключения на стену контролируют зону под углом 110—120° или 180°по горизонтали и 15—20° по вертикали.

Модели с подвижным органом обзора существенно облегчают настройку, а вот стационарные не имеют такой возможности, поэтому для них нужно более тщательно выбирать место размещения.

Детекторы с круговым обзором могут охватывать контролируемую зону под углом в 360° по горизонтали. Их зона обзора имеет форму конуса, расширяющегося книзу. Несмотря на большую зону контроля, не просматриваемые участки (за пределами радиуса, в углах) в помещении все равно остаются.

Для установки датчика на улице или в помещениях с повышенной влажностью необходимо выбирать устройство с высокой степенью защиты от внешних факторов (пыли, влаги).

Например, устройства с защитной степенью IP20 допустимо использовать только во внутренних помещениях с нормальной влажностью, с IP33 возможна установка на улице — на террасе, крыльце, беседке. С IP44 можно монтировать на улице, но защищать козырьком от попадания капель воды во время атмосферных осадков.

Приобрести можно готовый комплекс из выключателя и датчика движения. С особенностями его выбора и установки ознакомит рекомендуемая нами статья.

Размещение и способ ориентации

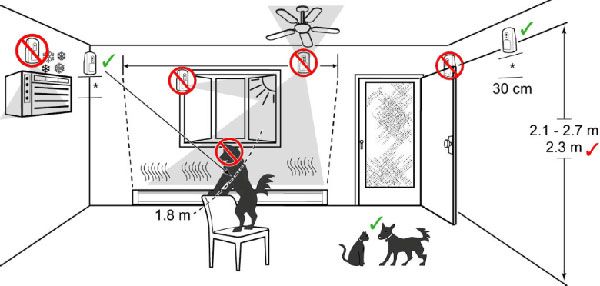

Общие правила установки датчиков следующие:

• высота установки над наблюдаемой поверхностью может составлять от 2,5 до 4 м (параметр зависит от модели устройства);
• при выборе места для монтажа учитывают то, что детектор более чувствителен к движению, которое происходит поперек области наблюдения;
• Суммарная мощность нагрузки ламп ограничена и может составлять, к примеру, от 60 до 1200 Вт для лампочек накаливания и от 0 до 600 Вт для люминесцентных осветителей.

На чувствительность детектора оказывает влияние также и температура. Диапазон температурных значений, при которых прибор нормально выполняет свои функции — от -20 до 40 °C.

Запрещено устанавливать лампы:

• на вибрирующие поверхности;
• около вентиляторов, кондиционеров;
• на глянцевых белых поверхностях стен;
• вблизи источников тепла — электрических радиаторов, ламп;
• на поверхности, находящиеся под прямыми лучами солнца.

Чтобы избежать ложного срабатывания, избегают воздействия на инфракрасный детектор источников электромагнитных волн, ветровых и тепловых потоков.

Нельзя также чтобы в зону действия попадала лампа накаливания — постепенно остывающая нить приведет к срабатыванию детектора, поскольку он отреагирует включением на изменение ее температуры.

Так может продолжаться до бесконечности — свет будет включаться и выключаться. Ложное срабатывание может происходить также в ветреную погоду из-за колыхания ветвей.

Как установить устройство и подключить его к лампе?

Для начала рассмотрим монтаж датчика движения на примере моделей, которые устанавливаются в отверстия, предназначенные для точечных светильников.

Последовательность действий по установке следующая:

1. Отключают напряжение в электросети.
2. Снимают защитную пластиковую крышку (рис. 1).
3. Подключают проводники (рис. 2). Схему подключения производитель указывает на самом приборе и в паспорте устройства.
4. Отгибают пружины-фиксаторы, направляя их вверх (рис. 3).
5. Устанавливают датчик в подготовленное отверстие (рис. 4) — пружины зафиксируют его положение.

Установку можно считать завершенной. Осталось отрегулировать и протестировать работу устройства.

Проще устанавливается датчик, который вкручивается в патрон. Затем уже в него вкручивают лампочку. В этом случае необходимо использовать только те лампы, которые не мощнее, чем указано в паспорте устройства. Желательно приобрести специализированные лампы, предназначенные для работы в тандеме с детекторами.

Чтобы установить выносной датчик в потолке, стене или корпусе светильника необходимо завести устройство в подготовленное отверстие, прикрутить корпус к монтажной поверхности с помощью саморезов. Далее необходимо отключить питание сети и подключить фазный и нулевой проводник питающего кабеля к клеммам согласно схеме.

Тестирование и настройка датчика движения

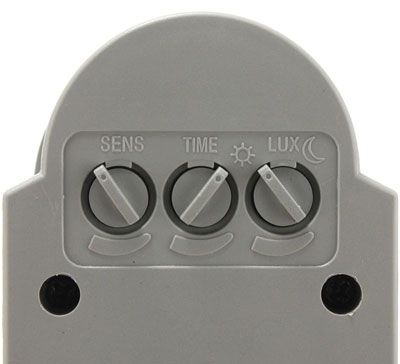

Каждое устройство имеет минимум два регулятора. Тестирование и настройка совершается по двум главным параметрам — длительности свечения (TIME) и чувствительности срабатывания (LUX). Первый показатель означает промежуток времени, на который датчик оставляет включенной лампу.

С каждым распознаваемым движением отсчет времени длительности свечения начинается сначала. Он может настраиваться пользователем на промежуток от 10 с до 4 мин.

Чувствительность срабатывания устройства также настраиваемая величина. С помощью нее можно откорректировать, при каком уровне естественного освещения будет включаться свет. Таким образом, можно настроить включение лампы в течение и дня, и ночи или только лишь в ночное время суток.

Запуская датчик движения в работу, проводят его обязательное тестирование. Для этого устанавливают регулятор уровня освещенности в положение, отвечающее дневному освещению. Регулятор управления временем настраивают на минимум.

После подключения к электропитанию необходимо подождать около 30 секунд — датчик сработает и включит освещение также на 30 секунд. Далее следует направить чувствительную область датчика на зону, которая должна находиться под наблюдением, проверить чувствительность и радиус действия.

Испытать, соответствует ли промежуток времени срабатывания и работы лампы с установленными параметрами. Проверяют также работу устройства в ночное время и окончательно устанавливают комфортные для себя параметры.

Более сложные по конструкции устройства, которые применяют в охранных целях, имеют в своей конструкции еще регулятор дальности действия (SENS). С помощью него происходит настройка зоны чувствительности. Датчики также оснащают встроенным микрофоном с регулятором уровня шумов (MIC), при котором устройство должно сработать.

Два последних регулятора редко используют для недорогих датчиков, так как их функциональность в бытовых условиях редко бывает востребована.

Варианты схем подключения ИК прибора к лампе

Используя различные схемы подключения и дополнительные устройства, можно добиться более широкой функциональности датчика движения. Например, расширить контролируемую зону, отключить автоматическое управление системой освещения или временно управлять осветительной группой без участия датчика движения и т. д.

Подключение для управления без выключателя

Схема, состоящая из светильника и детектора, является самой простой. Она нанесена производителем на тыльной стороне устройства или описывается в прилагаемой инструкции.

При обустройстве удлиненных помещений, вдоль дорожек во дворе или по периметру здания одного прибора для обнаружения движения бывает недостаточно, чтобы управлять освещением — его ограниченный обзор не позволяет этого сделать.

В таких случаях используют два и более детектора. Их одноименные клеммы подключают по параллельной схеме, а затем ведут к лампе.

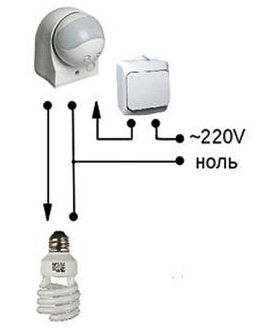

Подключение к лампочке с выключателем

Чтобы отключить систему автоматического включения, которая работает на основе детектора движения, в рабочую схему добавляют выключатель. Подключают его на участке входящего питающего кабеля перед датчиком.

Во включенном положении выключателя схема работает так же, как будто составлена без него. При его выключении модуль датчика движения полностью обесточивается и система не работает.

Если необходимо, чтобы при нахождении человека в помещении свет горел, при этом нахождение его в неподвижной позе не приводило к отключению освещения, то используют следующую схему.

К входному и выходному фазному проводнику датчика подключают выключатель — таким образом, создается ответвление электрической сети в обход основного участка. Теперь с помощью выключателя можно включать освещение, которое не будет зависеть от двигательной активности в контролируемой зоне.

Проверенные на практике схемы подключения устройства управления освещением с использованием выключателя разобраны и приведены в статье, прочитать которую мы очень советуем.

Выводы и полезное видео по теме

Видео #1. Как подключить устройство по простой схеме и настроить его:

Видео #2. Два варианта подключения датчика к лампе с выключателем:

Способ подключения датчика движения к лампе во многом зависит от целей, которых планируется достичь. Исходя из того, нужно организовать автоматическое освещение в квартире или на улице, около охраняемого здания или гаража, подбирают устройство и рабочую схему.

Подключение датчика движения для освещения

Автоматизация систем освещения играет огромную роль в экономии электрической энергии. Также это позволяет увеличить ресурс ламп и проводников. Помочь в этом могут фотореле и датчики движения. Может показаться, что схема подключения датчика движения для освещения довольно сложная, но это не так, если знать все нюансы и возможные варианты. В статье будут рассмотрены доступные виды датчиков движения, а также способы их монтажа.

Что выбрать из датчиков движения

Датчики движения различаются по многим параметрам, поэтому важно в них ориентироваться, чтобы подобрать наилучший для конкретного помещения. По принципу действия среди них выделяют:

• микроволновые;
• ультразвуковые;
• инфракрасные;
• активные;
• пассивные.

По месту расположения датчиков перемещения, а также детектируемой территории, их разделяют на:

Первые чаще всего монтируются на углах зданий или в таких его частях, где нечасто бывает движение, но оно все же возможно. Периметрические датчики движения чаще всего имеют направленность в 360°. Это позволяет включать освещение для людей, которые передвигаются по территории с разных сторон. Внутренние датчики перемещения используются внутри зданий. Они также могут иметь различную направленность. По расположению датчиков выделяют:

Моноблочные датчики движения содержат в своем корпусе и передатчик и приемник. Благодаря их синхронной работе происходит анализ происходящего. Двухпозиционные приборы имеют передатчик и приемник. Чаще всего они находятся друг напротив друга. Как только пересекается луч или волна, происходит срабатывание. Модульные конструкции датчиков движения могут иметь один передатчик и несколько приемников. Некоторые датчики перемещения являются комбинированными и реагируют не только на движение, но и на уровень освещенности. По способу монтажа их разделяют на:

Первый вид может быть смонтирован на любую поверхность. Второй подразумевает некоторую подготовку, т. к. монтируется в специально подготовленные короба. Накладные датчики движения имеют некоторую свободу в регулировании угла воздействия, если это требуется.

Как работает датчик движения

Датчик движения является переходным звеном. Его целью является обнаружение объектов и запуск определенных действий. Чаще всего его применяют для систем освещения, но это не правило. В некоторых случаях, например, детектор движения может запускать вентиляцию, как только кто-то входит в определенное помещение. Нет необходимости в том, чтобы нагрузка от приборов ложилась на датчик. Для этого применяются дополнительные узлы, которые облегчают эту задачу. Есть несколько простых советов, которые будут залогом бесперебойного функционирования датчика:

• наличие препятствий;
• помехи;
• угол;
• чистота;
• номинальные нагрузки.

Важно помнить, что датчик перемещения не излучает рентгеновские волны. Это означает, что он не может воздействовать сквозь препятствия. Различные предметы на пути распространения луча могут будут помехой для его срабатывания. В зависимости от того, какой прибор детектирования движения выбран, необходимо следить, чтобы его работе не мешало электромагнитное или тепловое излучение. Каждый датчик имеет свой угол охвата, поэтому важно правильно рассчитать территорию, которую он должен отслеживать. Окошко излучателя датчика всегда должно быть чистым. Максимальную нагрузку необходимо подключать такую, которая указана производителем.

Где установить датчик

Выше говорилось о том, что важно правильно подобрать угол обзора, а значит и место монтажа датчика движения. В этом случае необходимо руководствоваться несколькими правилами:

• расположение ближе к двери;
• избегать центральной части стены;
• правильное расположение по отношению к источникам света;
• необходимость монтажа нескольких датчиков;
• правильное расположение в подъезде.

Если подразумевается, что свет должен включаться только при входе или выходе из комнаты, тогда датчик движения необходимо расположить как можно ближе к двери. Не стоит выбирать центральную часть стены, т. к. луч датчика может не покрыть дверной проем. Хорошо если датчик движения будет смонтирован таким образом, что на него не будут попадать прямые лучи от солнца или искусственного источника. Это может быть помехой в его работе. Если в помещении есть несколько дверей, тогда есть смысл подумать о монтаже нескольких приборов или одного с широким углом охвата. При монтаже в подъезде рациональным будет установка датчика над лестничной площадкой, чтобы свет включался во время подъема.

Возможные схемы подключения

Есть несколько схем подключения приборов детектирования движения. Некоторые из них подразумевают взаимодействие с другими модулями. Среди них выделяют:

• прямую;
• с выключателем;
• с фотореле;
• с пускателем.

Схема включения напрямую подразумевает непосредственную подачу питания от детектора к осветительному прибору. Она подразумевает непрерывную работу датчика. При использовании схемы подключения датчика движения с выключателем есть несколько сценариев работы. Один из них подразумевает подключение детектора на разрыв к выключателю. То есть прибор запитывается только тогда, когда это необходимо. Другая схема предоставляет возможность включения лампочки вне зависимости от детектора. Часто применяется схема подключения с фотореле. Она полезна тем, что детектор движения задействован только в темное время суток. При желании включения в цепь нагрузки, которая по мощности больше той, что выдерживает детектор, тогда обязательно использование пускателя.

Процесс монтажа

Во время монтажа следует соблюдать все меры предосторожности. Важно обесточить сеть в месте, где будет производиться установка детектора. Желательно, чтобы все инструменты имели изолированные рукоятки, которые выдерживают пробой на 1 тыс. вольт. Для всего процесса понадобится:

• перфоратор;
• отвертка;
• съемник изоляции;
• клеммник;
• наконечники на провод;
• дюбеля и саморезы.

Совет! Чаще всего схема подключения указывается на обороте самого прибора, поэтому ей можно смело следовать.

Первым делом выбирается место для монтажа прибора. Чаще всего на корпусе уже обозначены места для саморезов. Ориентируясь на них, можно произвести разметку на стене и просверлить отверстия под дюбели. Следующим шагом производится демонтаж задней крышки и осматривается место и способ крепления проводов. Чаще всего под ней скрывается клеммник на три выхода. Они могут быть обозначены тремя латинскими буквами L, N, A. К первой необходимо подключить ноль, ко второй фазу, а третий выход – провод питания, который уходит к потребителю. Нулевой провод для потребителя берется из основного источника. Если подразумевается постоянная работа детектора движения, тогда подключение можно осуществить непосредственно в корпусе прибора.

В случае когда планируется наличие выключателя в схеме, тогда стоит смонтировать отдельную распаячную коробку, в которой будет производиться подключение проводов. Провода из детектора подводятся в распаячную коробку, туда же делается подвод основной сети. Если выключатель должен отключать детектор, тогда фазный провод, который идет от источника должен быть пущен через него. При схеме, в которой выключатель принудительно включает источник освещения необходимо через выключатель подать фазный провод к контакту, который идет от датчика движения к конечному прибору, как это показано на рисунке выше. Но при этом стоит убедиться, что детектор поддерживает такой режим функционирования.

Обратите внимание! Иногда может быть так, что на детекторе не указано, какой провод и куда подключать. В этом случае можно ориентироваться на цвет проводника. К синему обычно подводится ноль, к коричневому – фаза, а третий провод уходит на потребителя.

Когда по сигналу детектора необходимо запустить нагрузку большой мощности, тогда приобретается пускатель на требуемую мощность. В этом случае провод питания от детектора движения подключается непосредственно к контактору, а он замыкает цепь для подачи питания к освещению. При желании смонтировать фотореле, его необходимо подключить в разрыв фазного провода, который приходит для питания детектора.

Подключение нескольких датчиков

Бывают случаи, когда помещение оказывается слишком длинным для одного детектора. В этом случае может потребоваться монтаж нескольких приборов таким образом, чтобы они запитывали одного потребителя. Такой сценарий также возможен. Обычно применяется метод параллельного подключения нескольких детекторов. Пример можно увидеть на схеме ниже.

Становится понятным, что питание необходимо подать на все детекторы, которые будут смонтированы в помещении. Провода, которые должны уходить на потребителя, соединяются между собой. Это дает возможность в любое время замкнуть цепь, чтобы включилось освещение. Видео об этом можно посмотреть ниже.

Настройка прибора

Только на монтаже и подключении дело не заканчивается. Важно произвести правильную настройку прибора для его работы. Обычно на детекторе можно встретить два регулятора, но бывает и три:

Обычно подписи выполнены на английском языке или нанесены специальные пиктограммы для обозначения. Время или Time обозначает период, на протяжении которого будет подаваться питание на светильник. Минимальное значение этого параметра находится на уровне одной секунды, а максимальное – десяти минут. Чувствительность или Sens задает параметр, который позволяет детектору не срабатывать на грызунов и мелких животных. Дает возможность снизить количество ложных срабатываний, а соответственно сэкономить электричество. Параметр освещенности или Lux важен для того, чтобы задать процесс срабатывания детектора. Это особенно важно при наличии естественного источника освещения. Детектор будет срабатывать при значении освещения ниже, чем установлено на корпусе.

Заключение

Подключение детектора движения не является сложной задачей, если следовать вышеприведенным инструкциям. Приобретая прибор, стоит попросить продавца выписать чек и заполнить гарантийный талон. В этом случае будет уверенность в возможности возврата бракованного или нерабочего изделия.

Установить «Триколор ТВ»

Электрокамины с эффектом живого огня + видео

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Для удобного управления осветительными приборами и снижению затрат на пользование электрической энергией пользователи всё чаще стали прибегать к использованию автоматических управляющих устройств на основе датчиков движения различной конфигурации. Монтаж таких приборов производится по определенным схемам, которые мы рассмотрим в данной статье.

Выбор места установки датчика движения

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры).

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Обозначение выводов датчика движения

Для того, чтобы понять, как подключить датчик движения в цепь для управления освещением, нужно понимать несколько важных аспектов: с каким напряжением работает данный тип устройства и как маркируются выводы датчика, к которым будет производится подключение питающих проводов и прибора.

Стандартные датчики движения рассчитаны для работы в сети переменного тока 220В, но встречаются варианты, которые работают от 12В постоянного тока (для управления светодиодными лентами) и радио датчики, которые питаются от аккумулятора и служат для отправки сигнала на управляющее устройство.

Маркировка выводов на устройстве обычно выполнена на самом корпусе с помощью тиснения на пластмассе или с использованием специальных наклеек. Схема подключения также выполняется на корпусе, а также в руководстве по подключению, настройке и эксплуатации данного устройства.

Стандартные обозначения выполнены следующим образом:

• буквой L обозначается вывод, к которому подключается входящая фаза;
• буквой N обозначается вывод, к которому подключают нулевой проводник;
• L’ (или другая буква) обозначается выходящая фаза, идущая к осветительному прибору.

При этом, в отличии от других электроприборов, в данном случае очень важно не перепутать во время подключения проводники фазы и ноля. Это связано с тем, что датчик движения, как выключатель, должен разрывать фазный провод, а не ноль (для безопасной эксплуатации, это требование указано в ПУЭ). Определить, где фаза, а где ноль можно с помощью цветовой маркировки проводников (обычно коричневый или черный – фаза, синий – ноль), но лучше использовать для этого отвертку-тестер или мультиметр.

Принципиальные электрические схемы подключения

Подключение датчика движения в цепь для управления устройством освещения в целом не должно вызвать большой сложности даже для обычного пользователя, который не сильно разбирается в электрике. Конечно, такой монтаж лучше всего доверить профессиональному электрику, но, чтобы сохранить деньги, можно ознакомится с приведенными ниже принципиальными схемами и подключить всё самостоятельно.

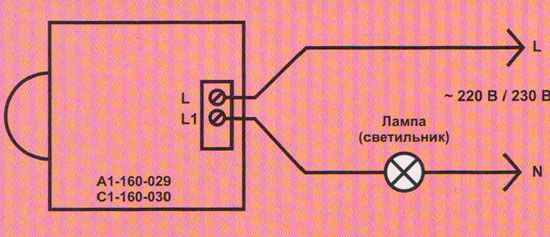

Двухпроводное подключение датчика движения

Такой способ подключения датчика движения выполняется с помощью двух проводов и предполагает наличие только фазы (без использования ноля). Такие устройства часто применяют для монтажа в стандартные подрозетники для замены обычных выключателей или для совместного использования выключателей и датчиков движения.

Такие датчики движения имеют всего два вывода: первый служит для подключения питающей фазы, а второй для отходящего фазного проводника к светильнику. Всё подключение делается по аналогии с обычным одноклавишным выключателем без использования ноля.

Этот способ часто применяется при внедрении датчиков движения в помещения с уже произведенным ремонтом, так как позволяет заменить клавишные выключатели на переключатель с датчиком движения.

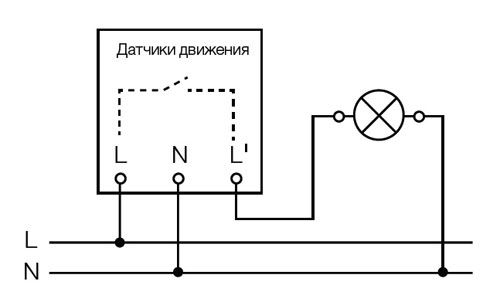

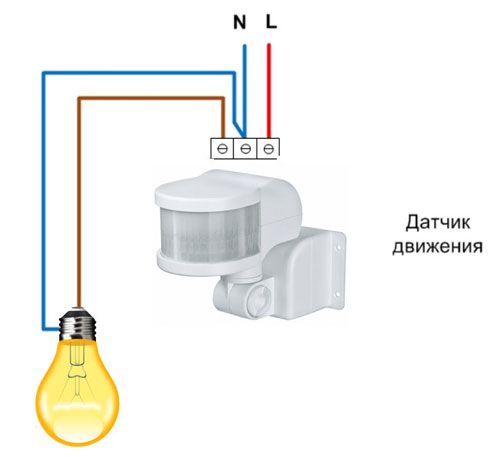

Трёхпроводная схема подключения

Самая распространенная схема для подключения датчиков движения – та, которая имеет трехпроводную схему подключения. Они применяются как внутри помещений, так и на улице (при установке на улице важно обращать внимание на степень пыле- и влагозащищенности).

Для подключения трехпроводных датчиков необходимо подводить к ним фазу и ноль. Схема выглядит следующим образом:

• от распределительной коробки к датчику подводят питающую фазу и нулевой проводник;
• от вывода отходящей фазы датчика движения проводник напрямую (или через распределительную коробку) тянется к прибору освещения.
• также к светильнику от распределительной коробки подводят нулевой проводник.

Подводящие провода к датчику подключаются к выводам L (фаза) и N (нуль), а отходящий к выводу L’ (или другой буквой, например, A).

Схема включения датчика движения с выключателем

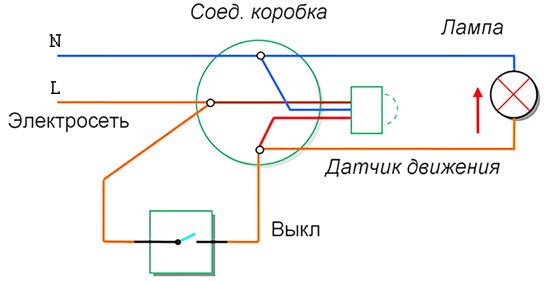

Универсальная схема подключения датчика движения включает в себя его использование совместно со стандартным одноклавишным выключателем . Схема такого подключения выглядит следующим образом: питающую фазу подводят не только к автоматическому датчику движения, но и к выключателю (то есть выполняют параллельное соединение). От клавишного выключателя отходящий фазный проводник подводят к светильнику, как и отходящую фазу от датчика движения.

Данный способ очень удобен для управления освещением, так как позволяет включать и отключать осветительный прибор вне зависимости от времени суток, а также исправности и чувствительности датчика движения.

Можно также подключить выключатель последовательно с датчиком движения до него и отключать им как сам датчик, так и осветительный прибор. Сложно представить, где может использоваться такая схема подключения, так как она имеет очевидные минусы:

1. При отключении выключателя, датчик не будет работать и свет не включится автоматически при обнаружении движения.
2. При переключении одноклавишного выключателя в положение «ВКЛ» – осветительный прибор может не включится сразу, так как для запуска датчика движения в рабочий режим необходимо от 15 до 30 секунд.

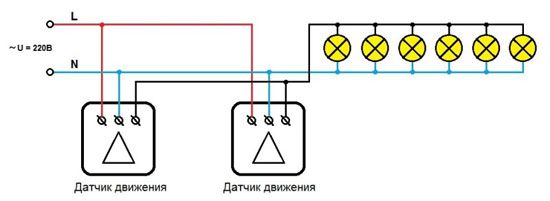

Схема подключения нескольких датчиков

Для управления светом можно подключать несколько датчиков движения. Такой способ используют в просторных помещениях или длинных коридорах. Например, в длинном коридоре нет возможности управления освещением с помощью одного датчика, так как он имеет ограничение по радиусу действия (обычно 10-12 метров), а если имеются повороты, то еще сложнее включать свет таким способом. Для этого в проходных зонах устанавливают несколько датчиков движения с шагом установки равным радиусу их действия. В этом случае человек, выходя из зоны действия одного устройства, непременно попадет в зону действия другого датчика и свет не отключится.

Для корректной работы освещения применяют параллельное подключение таких приборов регистрации движения, при этом не имеет значение их количество в цепи.

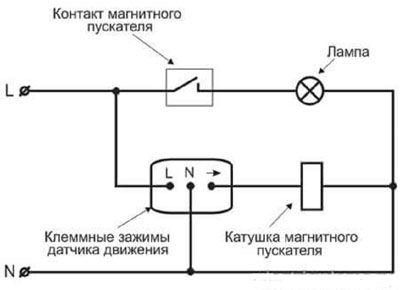

Схема с пускателем или контактором

Для управления мощными нагрузками, например, для управления уличным освещением, состоящим из светильников мощностью более 1 кВт, управление напрямую с помощью датчика движения не годится – он может выйти из строя из-за большого тока, проходящего через него.

В таком случае используется схема с включением нагрузки с помощью магнитного пускателя или контактора. Схема управления будет выглядеть следующим образом:

• нагрузка (несколько мощных приборов освещения) будут подключаться к контактору или электромагнитному реле пускателя;
• датчик движения также подключается к реле или контактору, но на управляющие выводы.

Работать это будет так: при регистрации движения, датчик подает напряжения на катушку пускателя, соленоид в пускателе с помощью электромагнитной индукции замыкает контакты и включает нагрузку. При этом датчик движения и нагрузка имеют гальваническую развязку и не связаны между собой.

Настройка и регулировка параметров устройства

Для того, чтобы прибор корректно срабатывал на движение и не реагировал на помехи, движение домашних животных или веток за окном, важно не только правильно его установить, но и грамотно настроить.

Угол обзора

Некоторые приборы позволяют управлять углом обзора с помощью специального переключателя на корпусе устройства. Это дает возможность уменьшить или, наоборот, увеличить угол контролируемой зоны датчиком движения для корректного срабатывания. Те устройства, которые не имеют регулировки угла обзора настраиваются с помощью их поворота в нужную сторону или с использованием стены, как ограничителя. Умельцы также прибегают к помощи изоленты, искусственно ограничивая обзор датчика заклеивая его сканирующий экран в нужных местах.

Чувствительность (SENS)

Данный переключатель позволяет уменьшить количество ложных срабатываний от домашних питомцев, веток деревьев за окном и других факторов. Настройка по этому фактору начинается с минимального значения переключателя, с последующим увеличением до нужного. Все это производится экспериментальным путем с обязательным тестированием.

Задержка выключения (TIME)

Возможность настройки задержки зависит от конкретного устройства и может быть в пределах от 5 секунд до 30 минут. Настройка по этому параметру производится исходя из предпочтений пользователя и назначения помещения или освещения. Работает это следующим образом: при регистрации движения освещение включается и после этого выключится только по истечении настроенной задержки на устройстве.

Уровень освещенности (LUX/DAY LIGHT)

Настройка по этому параметру производится для регулировки включения осветительного прибора при заданной освещенности. То есть включение будет происходить только если произойдет регистрация движения при настроенной освещенности. Если освещенность в помещении будет выше – прибор не включится. Регулировку производят с минимального значения, постепенно увеличивая до необходимого.

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.

2.
