Как правильно установить насосную станцию

Схема подключения насосной станции для дома и дачи: Инструкция +Фото и Видео

Имея загородную недвижимость, будь то дом с постоянным проживанием или дача не всегда есть возможность подключиться к центральному водоснабжению. По этой причине источники воды оборудуются самостоятельно. Встает вопрос о том, как доставить воду до нужной точки, для этого устанавливаются водяные насосы. Для любого монтажа требуется схема подключения насосной станции.

Как известно насосные агрегаты имеют разные модификации. Есть с внешним эжектором и встроенным или вообще быть без него, влияющие на давление в трубах, с накопителем и без, автоматические или с поплавком.

Все они выполняют одну функцию – доставляют жидкость до требуемой точки.

Выбирая насосную установку

Особенности накопительного бака

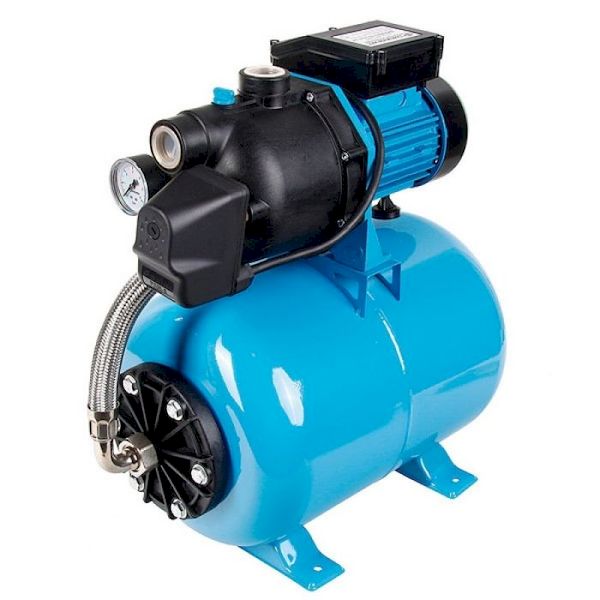

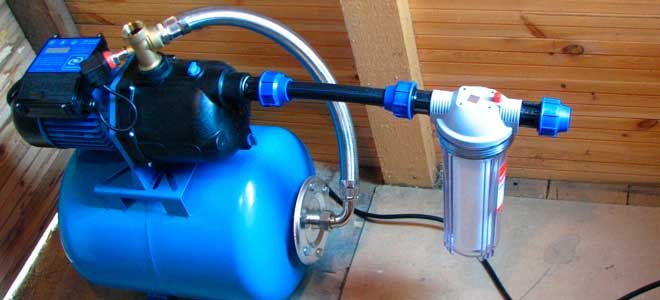

Самым востребованным на рынке является насос с накопительным баком (гидроаккумулятором) – эта насосная станция имеет внушительные габариты, соответственно ее монтаж является более сложным. Его и рассмотрим.

Особенность насоса в том, что его главный узел разделен на две часть, одна отвечает за подкачку воды, вторая отвечает за количество воздуха.

Давление в системе регулируется автоматически. Когда стрелка манометра показывает минимальный уровень давления, установка включается, как только требуемый параметр достигнут, система отключается.

Функции

Выбирая насосную установку, требуется обратить внимание на самые важные ее функции:

1. С какой глубины насос может поднять воду.
2. Производительность
3. Мощность
4. Автоматическое управление или механическое
5. Сколько жильцов в доме
6. Объем накопителя

Производительность насоса должна быть ниже или равна производительности источника воды. В противном случае качество доставляемой жидкости будет низким (содержать примеси и песок)

Если неправильно выбрать установку, то возможны перебои с водоснабжением и плохой напор воды.

Разберем пример

4 человека постоянно проживают. Производительность изделия потребуется не ниже 3 м3/ч

Размещаем оборудование

Как правильно выбрать место для установки насосной станции для дома или дачи?

Главный минус установки в неспособности функционировать при минусовой температуре. Даже если обустроить строение под насосную станцию и утеплить ее, производительность снизится или насос совсем перестанет работать. Конечно, можно поставить рядом обогреватель, но это приведет только к перерасходу электроэнергии.

При выборе места для насосной станции следуйте рекомендациям

1. Оборудование устанавливайте в помещение с централизованным отоплением.
2. К насосной установке обеспечьте свободный доступ, для обслуживания
3. Постарайтесь минимизировать расстояние от источника забора воды.

Варианты мест размещения оборудования

• Отдельно оборудованное помещение в доме, желательно со звукоизоляцией.
• Возможна установка в санузлах (кухня, ванна)
• В подвале и цоколе. При условии, что там тепло и сухо
• В кессоне – рядом со скважиной. В этом варианте насосная станция будет работать продуктивно, только если установить ее ниже уровня промерзания грунта.

Однотрубная система или двухтрубная система подключения?

Данный вопрос зависит от того на какой глубине расположена установка и водопровода.

1-но трубное

Однотрубное подключение применяют при малых глубинах до 8 метров.
Двухтрубная система используется, когда требуется увеличить глубину забора воды насосом от 8 метров.

2-х трубное

Двухтрубная система подключения подразумевает насос с внешним эжектором.

Как подключить насосную станцию

1. Вырывается траншея ниже уровня промерзания почвы. Обязательно выдержать уклон в сторону скважины.
2. На трубу ПВХ установить обратный клапан или приобрести уже готовое изделие с клапаном и фильтром.
3. Соединение с насосом производится с помощью фитинга «американки», муфты, уголка с резьбой из металла.
4. Труба идущая к водопроводной магистрали от установки подсоединяется по тому же принципу
5. Прежде чем включить систему, агрегат заполняется водой.
6. Если трубопровод расположен выше уровня промерзания, его следует утеплить.
7. К водопроводной магистрали дома насосная станция подключается при помощи фитингов.

Рекомендация

Чтобы повысить качество воды устанавливаю два фильтра. Перед насосом – фильтр грубой очистки. После установки монтируется фильтр глубокой очистки.

Сам процесс установки не является сложным и длительным. Основное время занимает подготовка к монтажу: оборудование помещения, организация траншеи, укладка труб и т.д.

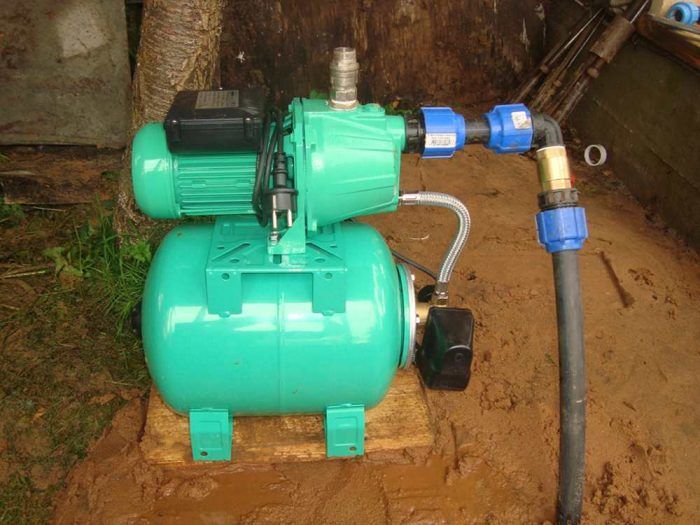

Иногда, чтобы снизать вибрацию, насосную установку ставят на бетонную или кирпичную подушку, застеленную резиновым ковриком.

Установка и подключение насосной станции

Насосная станция применяется когда обычный бытовой насос не справляется с задачей водоснабжения объекта. Она используется для поднятия давления и как самостоятельная единица для выкачивания воды из скважины.

Мы уже рассказывали о принципах выбора насосной станции, далее речь пойдет об устройстве станции и способах ее подключения.

Содержание:

Устройство и основные компоненты оборудования

Станция состоит из следующих элементов :

• Электронасос поверхностного либо погружного типа;
• Устройство для автоматического управления пуском и остановом двигателя насоса (реле) при определенном давлении гидросистемы.

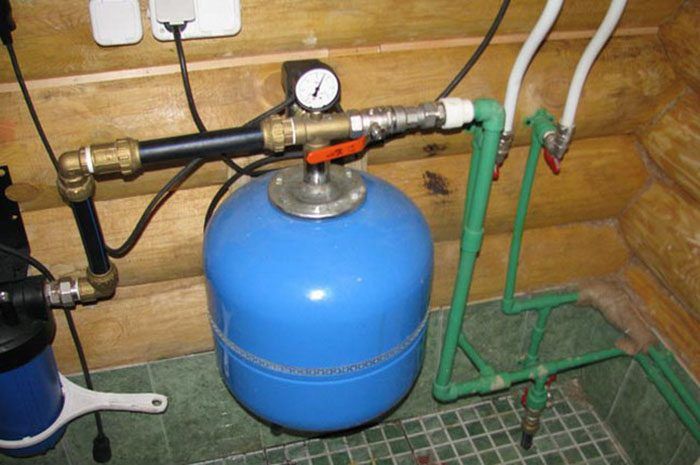

• Резервная емкость (гидроаккумулятор), необходимая для снижения риска возникновения гидроудара, используемая в качестве источника воды при отключенном двигателе устройства.
• Фильтрующий элемент, предотвращающий попадание в подаваемую по трубопроводу жидкость различных примесей.
• Обратный клапан, препятствующий обратному забросу жидкости по трубопроводу при отключенном двигателе насоса.
• Трубопроводы, соединяющие между собой основные узлы, соединительная арматура.

При работающем насосе вода под напором движется по трубопроводу и поступает к гидроаккумулятору. Последний представляет собой емкость небольшого объема (около 25 л), состоящей из двух полостей, разделенных эластичной мембраной. Первый отсек содержит газообразную среду (воздух), ко второму подводится жидкость. Жидкость посредством мембраны передает статическое давление воздуху. Требуемый напор создается за счет давления воздуха.

Предварительные расчеты перед приобретением насосной станции

Выбор оборудования, способ его подключения зависит от места забора воды. Существует три основных источника водоснабжения: колодец, скважина и централизованная система водоснабжения. Основными характеристиками оборудования являются напор и производительность.

Первый параметр особенно важен, если источников воды является скважина с большой глубиной залегания воды. Напор характеризует высоту, на которую станция способна поднимать жидкость.

По производительности станции производят подбор зависимо от объемов потребления воды за временной промежуток. Обычно – это усредненное значение за сутки. Принято считать, что одному человеку требуется 250 литров жидкости для различных нужд. Если оборудование планируется устанавливать на дачном участке, данное значение может быть снижено до 15%.

Варианты подключения

Подача воды из колодца

Подключение станции к колодцу позволяет избежать проблем с фильтрацией, поскольку вода здесь чище, чем у открытого источника. Для стабильно наполняемого колодца с высоким уровнем жидкости подойдет поверхностный насос. Если колодец отдален от объекта подачи воды, лучше использовать насос погружного типа.

Подключение оборудования к системе водопровода

Подключение насосной станции к трубопроводной магистрали системы водоснабжения целесообразно в следующих случаях:

1. Плохое водоснабжение в старом здании (устаревшее оборудование водоканала);
2. Высокие этажи, для снабжения водой которых недостаточно напора;
3. Потребление воды одновременно большинством жителей, превышающее пиковое значение расхода.

Для подключения насосной станции к основной трубе могут быть применены два способа: врезка, с использованием тройника. Для всего оборудования насосной станции потребуется выделить помещение, где необходимо поддерживать определенную температуру, обладающее звукоизоляцией.

Подключение к скважине

Зависимо от глубины залегании воды источника, может быть произведена установка насосного оборудования как на поверхности, так и на определенной глубине под землей (с использованием кессона). Установка станции на поверхности допускается тогда, когда разница высот между зеркалом воды и точкой подключения входного патрубка к насосу не более 8 м.

Насосы погружного типа должны располагаться ниже уровня воды. Так предотвращается перегрев основных узлов устройства.

Этапы установки оборудования

Выбор установочного места

Если станция используется для подачи жидкости с глубины, необходимо учитывать основной параметр насоса – глубину всасывания, равная расстоянию от зеркала воды до насоса по вертикали. Чтобы избежать шума работающего насоса, обычно оборудуют специальное помещение, расположенное вблизи колодца или скважины, где располагают насосное оборудование.

При небольшом превышении максимальной глубины всасывания насоса, оборудование располагают на специальной полке. Глубина установки такой полки должна быть больше границы промерзания грунта, чтобы станция была защищена от низких температур.

Для глубоких скважин и колодцев станцию устанавливают в кессон – герметичной емкости с утеплителем. Кессон с оборудованием также погружают ниже уровня промерзания.

Прокладка трубопровода

Зависимо от сезонных потребностей воды, трубопровод прокладывают одним из способов:

1. Траншея, глубина которой ниже уровня промерзания, — для всесезонной подачи воды;
2. На небольшой глубине под землей;
3. Над поверхностью земли.

Последние два варианта прокладки труб используются для водоснабжения вне сезона холодов. Для второго варианта можно использовать греющий кабель, благодаря которому снизить трудоемкость работ.

Для прокладки трубопровода могут быть использованы следующие трубы:

1. Металлопластиковые;
2. Пластиковые;
3. Гибкие шланги.

Наиболее предпочтительный вариант – использование металлопластиковых труб, поскольку они являются наиболее прочными.

Для подвода трубы к колодцу или скважине в обсадной трубе или шахте необходимо отверстие, которое после установки трубы тщательно герметизируется. Данное отверстие может служить и для прокладки кабеля электропитания, если станция устанавливается на полке или в кессоне.

Монтаж фильтра грубой очистки и обратного клапана
На всасывающий патрубок, погружаемый в колодец или скважину, обязательно устанавливается фильтр, который предотвращает попадание песка, грязи и прочих примесей, которые могут находиться на дне колодца или скважины. Расстояние от дна источника жидкости до фильтра — не менее 1 м.

Вслед за фильтром к трубопроводу монтируется обратный клапан, который предотвращает слив жидкости из трубы в колодец или скважину при отключении двигателя.

Подключение насосной станции

При установке станции в помещении, ее следует расположить на некотором расстоянии от его стен, поскольку имеет место вибрация насоса при работе. Оборудование должно располагаться с обеспечением беспрепятственного доступа. При установке станции в кессон необходимо обеспечить его полную герметичность.

Всасывающий патрубок станции соединяют с погруженной трубой, на которой установлен фильтр и обратный клапан. Выходной патрубок соединяется с трубой системы водоснабжения объекта, к которой подключен гидроаккумулятор. Все соединения труб должны быть герметичными для предотвращения попадания воздуха в систему.

Первый пуск и проверка работоспособности оборудования

Перед запуском системы всасывающий патрубок и корпус насоса заполняют жидкостью. С этой целью насос содержит специальное отверстие с пробкой. Перед пуском необходимо обеспечить свободную циркуляцию жидкости по системе водоснабжения, для чего открывают кран. После пуска начнет циркулировать жидкость с воздушными пробками. Спустя некоторое время система будет готова к использованию.
Если возникли какие-либо проблемы в работе оборудование, следует проверить наличие следующих причин:

• Неработоспособный или отсутствующий обратный клапан на трубопроводе, погруженном в воду;
• Разгерметизация трубопровода на одном из участков;
• Большое гидравлическое сопротивление трубопровода или его участков, которое зависит от числа поворотов канала, его протяженности и подключенных устройств;
• Превышение допустимого расстояния по вертикали между насосом и зеркалом воды.

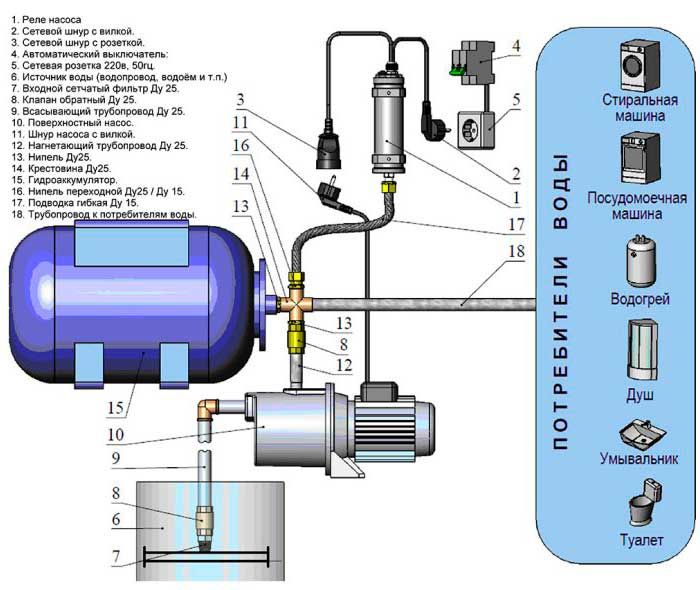

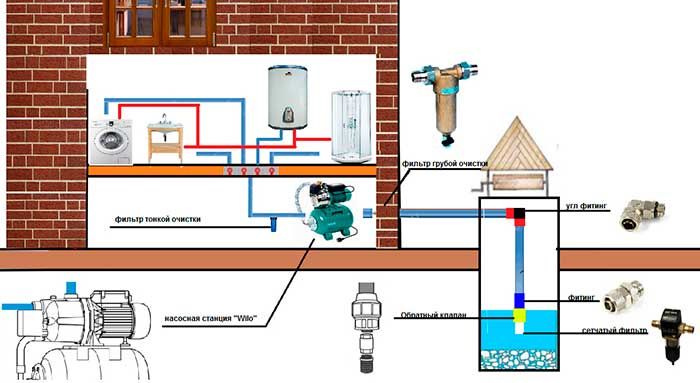

Схема подключения

Типичная схема подключения оборудования состоит таких элементов, следующих друг за другом :

1. Фильтр для очистки жидкости;
2. Клапан обратный;
3. Всасывающий патрубок;
4. Насосное оборудование;
5. Отводящий патрубок
6. Манометр для определения давления в системе;
7. Обратный клапан;
8. Система водоснабжения.

Как подключить насосную станцию в частном доме?

Самым главным благом цивилизации, которым хозяева стремятся оборудовать свой загородный дом, является система водоснабжения. Причём обустройство такой системы теперь себе могут позволить не только те, кто живёт там, где проходят сети водоснабжения, но и владельцы домов, дач и коттеджей, которые расположены вдали от цивилизации. Для этого на территории загородного участка необходимо выкопать колодец или пробурить скважину, а затем при помощи насосной станции организовать автономное бесперебойное водоснабжение всего дома. Если подключение такой системы вы решили делать своими руками, вам может пригодиться наше пошаговое руководство и видео инструкция.

Выбор станции

Для обеспечения водоснабжения частного дома вполне будет достаточно бытовой насосной станции. Главные задачи, возлагаемые на этот агрегат, – полив огорода, водоснабжение дома, обеспечение питьевой водой, а также нужды ГВС и системы отопления. Прежде чем установить станцию своими руками, необходимо правильно выбрать оборудование.

При выборе агрегата для частного дома очень важно учитывать производительность модели. Она не должна превышать дебет гидротехнического сооружения и покрывать потребности семьи в воде. Чтобы определить, сколько воды нужно на всех проживающих в доме, достаточно знать, что норма на одного человека равна 250 л.

Не менее важно учитывать следующие показатели:

• глубину подъёма воды;
• максимальный напор (при его подсчёте стоит учитывать не только высоту подъёма из источника, но и горизонтальные участки трубопровода);
• производительность;
• наличие автоматического управления;
• какой вид насоса используется (поверхностный или погружной);
• наличие и объём гидробака.

Важно знать: станции с поверхностным насосом более простые в обслуживании и ремонте, но издают много шума при работе, а агрегаты погружного типа более тихие, но их ремонт и обслуживание довольно сложно проводить.

Выбор места для агрегата

Установить насосную станцию своими руками можно в одном из трёх мест:

• в подвале частного дома;
• в отдельной постройке;
• в кессоне.

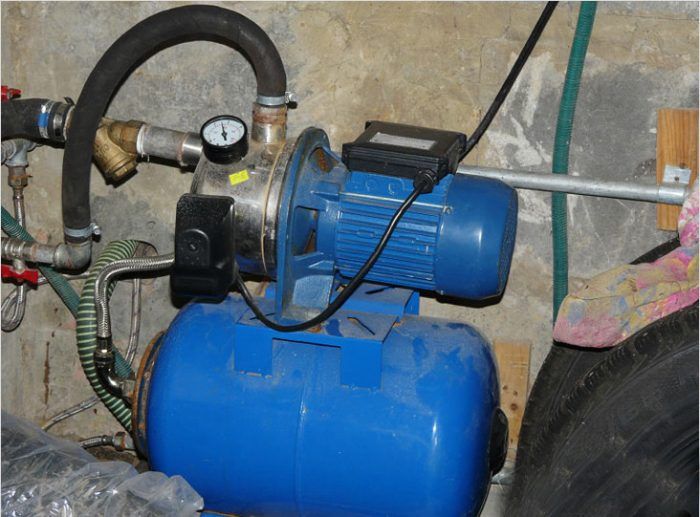

Если у вашего дома есть сухой вместительный отапливаемый подвал, то можно использовать одно из его помещений для монтажа насосной установки. Помещение необходимо хорошо утеплить и выполнить его звукоизоляцию. Станцию можно монтировать на подставке вдали от стен, чтобы защитить конструкции от вибрации.

Если площадь дома не позволяет выделить отдельное помещение для агрегата, можно соорудить утеплённую пристройку к дому или возвести отдельно стоящее сооружение. Конечно, это повлечёт за собой дополнительные расходы, но только так вы сможете правильно установить и защитить оборудование. Кстати, постройку лучше делать там, где проходят отопительные сети, чтобы обогревать и это сооружение.

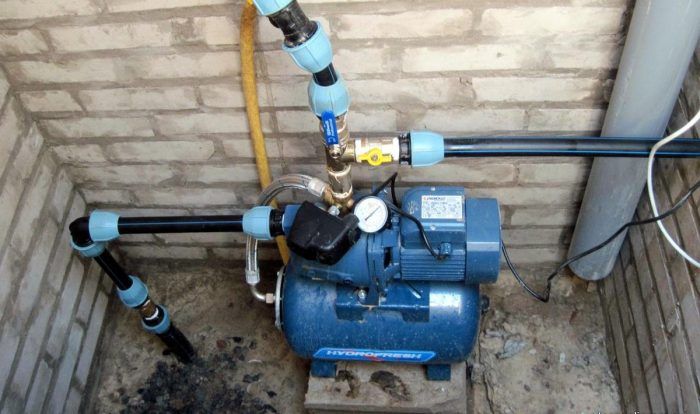

Монтаж кессона выполняется вблизи от оголовка скважины. Этот вариант хорош тем, что размещение агрегата вдали от дома позволит защитить жильцов от шума во время его работы. Если вы будете устанавливать кессон своими руками, делайте это правильно – его дно и сама насосная станция должны располагаться ниже точки промерзания почвы. Для обеспечения бесперебойного водоснабжения даже зимой кессон необходимо тщательно утеплить.

Выбор схемы установки

В зависимости от глубины гидротехнического сооружения может использоваться одна из двух схем подключения насосной станции:

• однотрубная схема подходит в том случае, когда подъём воды осуществляется с глубины не более 8-10 м;
• двухтрубная схема используется в случае перекачки воды из скважины или колодца глубиной более 10 м.

Такое отличие связано с тем, что для подъёма воды со значительной глубины будет недостаточно обычной насосной станции, понадобится агрегат, укомплектованный выносным эжектором, который имеет двухтрубную компоновку.

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу. При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

1. Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
2. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
3. В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
4. Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
5. На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.

Внимание: очень важно тщательно герметизировать все соединения. Для этого можно использовать уплотняющую пасту или лён.

1. Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
2. В траншеи прокладываются водопроводные трубы.
3. На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
4. Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
5. Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
6. Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
7. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
8. Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним. Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

• гидрогеологические условия местности изменились;
• используется устаревшее оборудование;
• поскольку количество жильцов возросло, потребности водопотребления стали больше.

Важно знать: перед тем как подключить насосную установку, необходимо приобрести и установить накопительный бак или гидроаккумулятор.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

1. Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
2. Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
3. Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
4. Далее производится прокладка и подключение электропроводки.
5. После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Внимание: оптимальное давление для отключения прибора должно быть в пределах 2,5-3 бар, а предельные показатели давления для включения насоса – 1,5-1,8 бар.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

• На реле давления открывается крышка.
• Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
• Для регулировки давления включения нужно крутить винт с обозначением «Р».
• После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Важно: чтобы установка фильтра не привела к уменьшению давления в системе и снижению напора, необходимо его систематически чистить. Если фильтр настолько загрязнится, что перестанет пропускать через себя воду, это может привести к поломке насосного оборудования.

Ошибки подключения

Чтобы подключение прошло быстро и правильно, вам стоит учесть и избежать ошибок, которые чаще всего допускают при самостоятельном монтаже:

• При прокладке трубопровода к дому, необходимо давать небольшой запас длины. Всё дело в том, что стоит учитывать малейшие повороты, изгибы и даже толщину фундамента, через который труба будет заводиться в дом.
• Все резьбовые соединения стоит затягивать ключом. Если вы используете уплотнители и закрутите соединения вручную, этого будет недостаточно, поэтому в ходе эксплуатации системы велика вероятность возникновения протечек.
• Установке гидроаккумулятора стоит уделить особое внимание. Если давление в гидробаке находится ниже отметки 1,2-1,5 атм., то его необходимо повысить. Для этого можно использовать обычный автомобильный насос.

Видео руководство по подключению насосной станции своими руками:
