Как отрегулировать иглу на карбюраторе бензопилы

Зачем и как проводится регулировка карбюратора бензопилы

Двигатель внутреннего сгорания работает, сжигая предварительно подготовленную смесь из воздуха, масла и бензина. Регулировка карбюратора бензопилы нужна, чтобы приготовить смесь в необходимой пропорции. От работы карбюратора зависит, будет ли двигатель работать с заявленной мощностью или заглохнет.

Принцип работы карбюратора

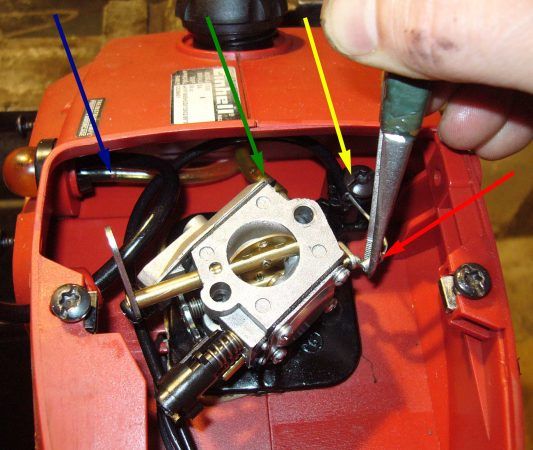

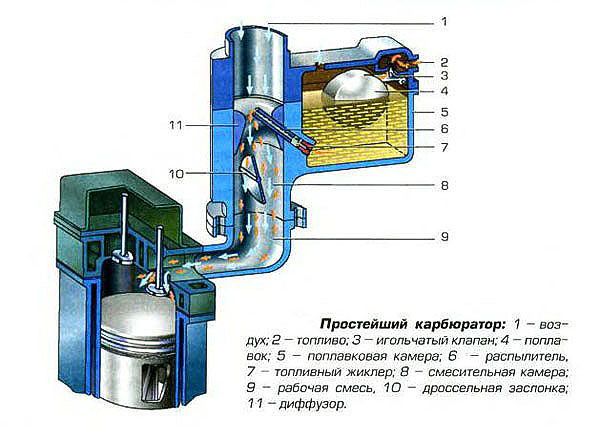

Независимо от компании изготовителя, принцип и порядок работы карбюратора двигателей внутреннего сгорания одинаков. Для смешения воздуха и горючего, карбюратор представляет прибор, включающий:

• воздушную трубку с сужением;
• систему подачи топлива;
• регулирующую воздушную заслонку.

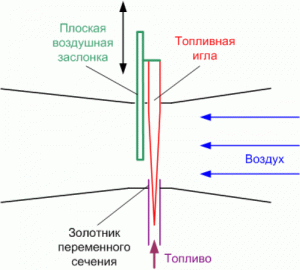

Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой. После сужения в трубе возникает разряжение. В результате вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей топлива двигателей внутреннего сгорания.

Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, в зависимости от степени разряжения. Открываем воздух – поступает больше топлива, двигатель увеличивает обороты. Правильное соотношение горючей смеси зависит от точной регулировки карбюратора бензопилы. Если в топливе много воздуха, мощность падает, смесь называют обеднённой. При недостатке воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выхлоп несгоревшего горючего. Это говорит, что смесь перенасыщенная.

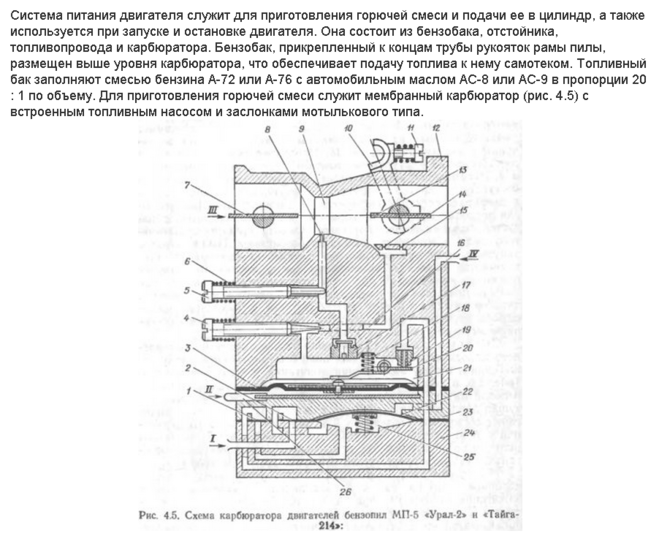

Бензопила Урал по инструкции требует обкатку с применением обогащённой топливной смеси. Поэтому карбюратор с завода поступает с настройкой на период обкатки. При переходе на рабочий режим узел настраивают заново.

Признаки хорошей работы карбюратора бензопилы:

Инструкция по настройке карбюратора бензопилы

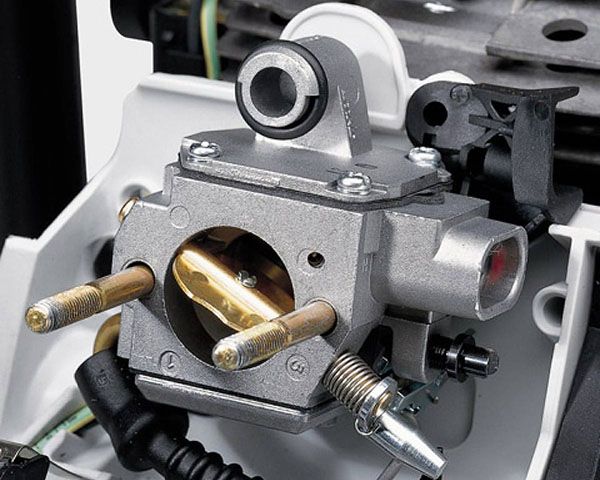

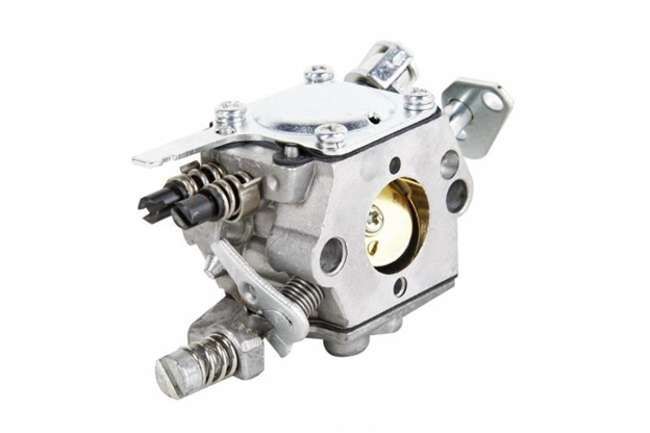

Карбюратором называют устройство для приготовления и регулирования топливно-воздушной смеси в двигателе внутреннего сгорания. В процессе эксплуатации электропилы нарушается его работа. Для восстановления рабочего режима производится регулировка карбюратора бензопилы.

Для чего необходима регулировка карбюратора

Правильная настройка карбюратора увеличивает эффективность использования топлива. Подстройка прибора к заводским параметрам повышает мощность пилы при значительном сокращении себестоимости обработки древесины.

Внимание! При эксплуатации пилы используют горючее в соотношении 15:1 (на 15 литров бензина добавляют 1 литр масла). Запрещается использовать инструмент при уменьшении количества масла.

Необходимые инструменты и материалы

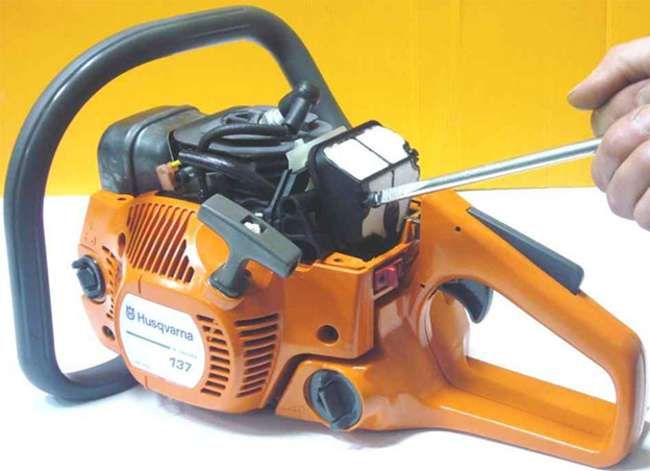

Для настройки карбюратора бензопилы используют шлицевые или крестовые отвертки шириной 3, 5 мм. Разновидность инструмента зависит от модели устройства и страны-производителя.

Перед проведением работ очищают топливный и воздушный фильтры от следов масла и других загрязнений. Для очистки используется чистый бензин либо синтетические моющие средства (ацетон).

Внимание! Промывка агрегата должна соблюдаться при строгом соблюдении требований пожарной безопасности.

Чистый бензин и его аналоги используются для удаления загрязнений с поверхности детали. Внутренние каналы обрабатываются керосином, уайт-спиритом либо соляркой. Перед использованием синтетических веществ снимают все резиновые и пластиковые элементы.

Тщательную очистку деталей производят путем их разборки с помощью рожковых, накидных гаечных ключей. Для удаления загрязнений в труднодоступных местах используют пластиковые шприцы либо специальные резервуары.

Алгоритм настройки

Необходимое качество топливной смеси зависит от количества и качества топлива. Соотношение подаваемого топлива и воздуха регулируется закручиванием специальных винтов.

Внимание! Перед настройкой пилы необходимо произвести разогрев двигателя. Выполнение работ на холодном двигателе приводит к искажению результатов и снижению эффективности настраиваемых параметров.

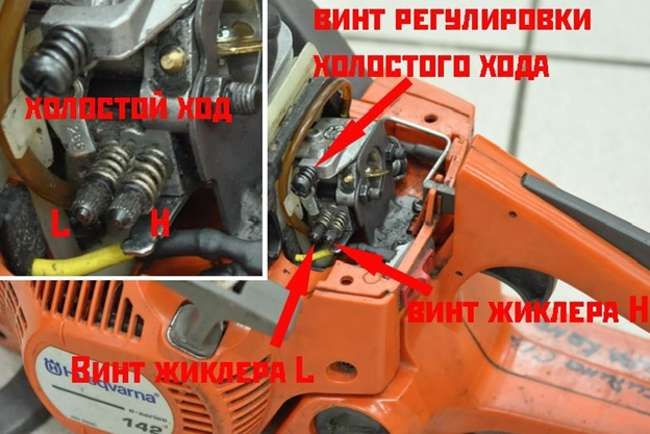

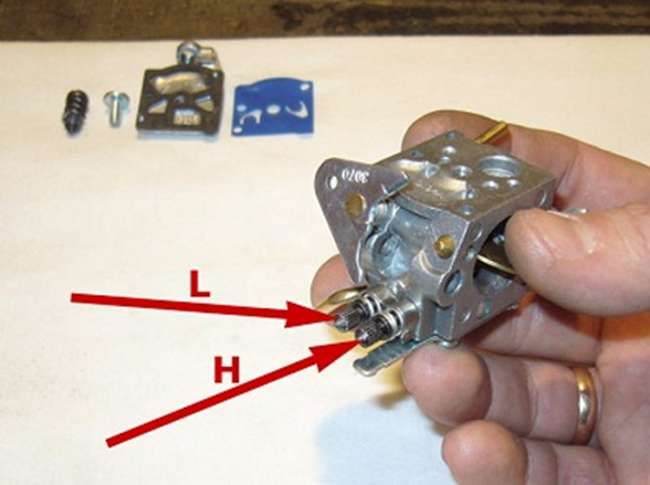

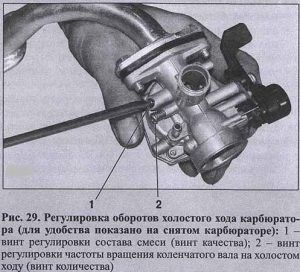

На корпусе установки имеются три регулировочных болта. Каждый из них обозначен латинскими буквами H, L, T.

• H – отвечает за обеспечение высоких скоростей вращения вала.
• L – предназначен для регулировки низких скоростей.
• T – обеспечивает оптимальную работу инструмента на холостом ходу.

При повороте винтов H и L по направлению часовой стрелки уменьшается подача бензина (топливо обедняется). При повороте против часовой стрелки возникает обратная ситуация (топливо обогащается).

Обеднение топливной смеси приводит к повышению числа оборотов. Обогащение топливной смеси приводит к понижению их количества.

Поворот болта T по направлению часовой стрелки приводит к увеличению скорости холостого хода. Поворот регулятора против часовой стрелки уменьшает эту скорость.

Путем поворачивания болтов добиваются остановки движения пильной цепи на холостом ходу и устранения посторонних шумов при включении силового агрегата.

Процесс регулировки

Наладку проводят в 2 основных этапа:

Основная настройка

Основную регулировку карбюратора бензопилы проводят во время заводских испытаний. Во время настройки устанавливают винты H и L в положение H=L=1,25 оборота.

В течение первых 3–4 часов работы инструмент настраивают на более богатое топливо. Для этого число оборотов двигателя уменьшают на 600–700 меньше максимально допустимых значений.

Для справки: максимально допустимое количество оборотов двигателя зависит от устройства карбюратора бензопилы. Для большинства бензопил эти цифры составляют: в рабочем режиме – 12500 об/мин, в режиме холостого хода – 2500 об/мин.

Частоту вращения вала измеряют с помощью тахографа. При отсутствии такого прибора болт H устанавливают в сторону обогащения топливной смеси относительно первоначального положения.

Точная настройка

Для точной регулировки поочередно поворачивают все винты. Точную регулировку проводят до увеличения максимально допустимого числа оборотов двигателя.

Настройку низких скоростей осуществляют поворотом болта H в разные стороны. Затем определяют положение с максимальной частотой вращения вала. От этого положения болт поворачивают на 1,25 оборота против хода часовой стрелки.

Внимание! При движении цепи по шине поворачивают винт T против хода часовой стрелки до полной остановки цепи.

Точную настройку карбюратора проводят при работающей бензопиле. Во время его работы поворачивают болт T до момента движения цепи. Затем его поворачивают в обратную сторону до момента остановки цепи.

Точную подстройку высоких оборотов двигателя осуществляют поворотом соответствующего винта. На максимальной скорости добиваются устранения посторонних звуков. Для этого поворачивают болт L на 1,25 оборота в разные стороны.

При подаче обедненной смеси инструмент издает свист. При подаче обогащенной смеси выделяется большое количество выхлопных газов. При правильной наладке посторонние звуки отсутствуют. Цепь на холостом ходу находится в неподвижном положении.

Установка винта L на бедное топливо вызывает трудности при запуске бензопилы. Установка болта H на «бедное» топливо приводит к потере мощности. Наладка обоих винтов на «богатое» топливо приводит к значительному снижению скорости вращения вала.

Признаки правильной настройки инструмента

На правильную настройку указывает следующее:

• На холостом ходу инструмент не глохнет и цепь не перемещается по шине.
• Прибор работает без задымления.
• Двигатель обладает хорошей приемистостью.

Приемистостью называют способность двигателя быстро набирать скорость при нажатии на рычаг дроссельной заслонки.

Регулировка карбюратора бензопилы влияет на правильную работу устройства. Неправильная наладка либо ее отсутствие может привести к нарушениям работы агрегата и его повреждению.

Нарушение требований правил эксплуатации приводит к преждевременному выходу бензопилы из строя с последующим ремонтом.

Любые действия по наладке бензопилы подробно описаны в инструкции по эксплуатации прибора. В технической документации подробно описана очередность действий по настройке пилы к работе. Соблюдение указанных требований гарантирует восстановление первоначальных параметров оборудования с высокой точностью.

Видео по теме: Китайская бензопила — ремонт и регулировка карбюратора

Как правильно регулировать карбюратор бензопилы

Бензопила-это технически сложный инструмент, который время от времени необходимо обслуживать. Чистка, замена фильтров и конечно регулировка карбюратора бензопилы, помогут прослужить весь положенный ей срок. В этой статье рассмотрим вопрос настройки карбюратора. Как и для чего она проводится.

Ситуации, в которых регулировка необходима

Новые бензопилы поставляются от производителя уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса обкатки требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.

Также сигналом к проведению чистки и регулировки, служит повышенный расход топлива, что отрицательно сказывается на работе выхлопной системы. Проще говоря, бензопила начинает сильно дымить и глушитель забивается нагаром, что в свою очередь приведет к снижению мощности. При недостатке топлива в смеси, детали двигателя плохо смазываются, и происходит преждевременный износ. Также не качественная смесь может стать причиной заклинивания двигателя из-за перегрева (это одна из причин почему бензопила не заводится).

Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности.

настройка карбюратора должна проводиться с чистыми воздушным и топливным фильтрами.

Инструменты

Правильная регулировка карбюратора бензопилы должна проходить с использованием специального инструмента – тахометра. Он позволяет наиболее точно определить максимальное количество оборотов двигателя и скорректировать их согласно требованиям завода изготовителя. Для настройки необходимо иметь небольшую шлицевую отвертку. Для некоторых моделей бензопил понадобится специальный регулировочный ключ, без которого работы провести невозможно.

Ключ для регулировки некоторых моделей карбюраторов имеется только в сервисных центрах авторизованных на ремонт бензопил компанией производителем. Данная мера направлена на снижение поломок по причине не правильной настройки малоопытными пользователями и теми, кто занимается ремонтом, не имея официального разрешения на это.

Настройка бензопилы, по возможности должна проводиться в официальных сервисных центрах, имеющих сертификат от производителя.

Как настраивается карбюратор

Алгоритм настройки бензопилы достаточно прост и состоит из следующих шагов:

1. Регулировка двигателя на бесперебойную работу на низких оборотах.
2. Настройка карбюратора на правильную подачу топливной смеси в режиме максимальных оборотов.
3. Точная регулировка карбюратора на работу в режиме холостого хода.
4. Проверка бензопилы во всех режимах.

Настройку карбюратора необходимо проводить после того, как двигатель немного поработает и нагреется.

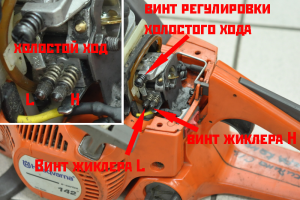

Теперь рассмотрим, как проходит правильная регулировка карбюратора бензопилы более детально. Практически все модели карбюраторов имеют три регулировочных винта. Винт (Т) отвечает за точную настройку в режиме холостого хода. Винт (H) настройка работы на максимальных оборотах. Винт (L) регулирует образование смеси на низких оборотах. Закручиванием винтов (L) и (H) подача топлива и смесь обедняется, соответственно обороты возрастают.

Описание процесса

Если карбюратор бензопилы не отрегулирован, и запустить бензопилу не возможно, то настройку начинают с установки винтов (L) и (H) в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания. После чего, необходимо запустить двигатель, дать немного поработать и нагреться. Следующий этап — настройка режима низких оборотов. Оптимальной работы двигателя на «низах» можно добиться регулировкой винта (L) и холостого хода (T). Для этого, сначала винт (L) закручивается до получения максимальных оборотов двигателя, после отпускается на 1/4, а винтом (T) приводятся в норму холостой ход.

После настройки работы на «низах» проводится регулировка тяги и максимальных оборотов двигателя. Для этого медленно закручивают винт (H) и по показаниям электронного тахометра проверяют обороты.

допускать превышения максимальных оборотов двигателя, заявленных производителем, недопустимо.

Важным этапом является проверка пилы на всех режимах работы после его регулировки, для этого нужно дать бензопиле остыть, после чего запускать по алгоритму запуска холодного инструмента. Если пила нормально запустилась и работает на холостом ходу ровно, нужно проверить, как она пилит. Если в процессе проверки обнаружены недостатки в мощности бензопилы, то необходимо повторить регулировку винта (H) выкручивая его и проверяя тягу в работе.

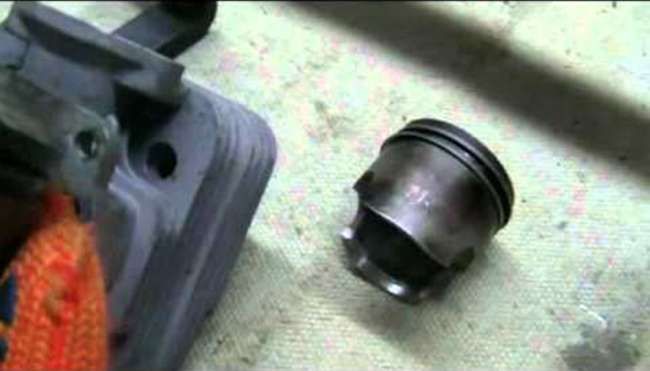

потеря тяги на максимальных оборотах, рекомендованных производителем, является показателем износа ЦПГ или плохого качества топлива.

Регулировка карбюратора китайской бензопилы

Карбюраторы, установленные на пилах китайского производства, изготовлены аналогично европейским и имеют такие же винты настройки.

Регулировка карбюратора китайской бензопилы проходит по алгоритму, представленному выше, и отличается тем, что при первичной настройке винтов (L) и (H) их необходимо выворачивать на два оборота. Далее карбюраторы китайской пилы регулируются точно так же как и европейские.

Видео

Настройку карбюратора пилы можно изучить по видео представленному ниже. В этом видео, мастер показывает, как выполняется поэтапная регулировка бензопилы китайского производства без применения тахометра. Проводит после регулировочную проверку в различных режимах.

Регулировка карбюратора бензопилы хоть и выглядит достаточно простым процессом, но требует очень внимательного и ответственного подхода. В статье процесс описан достаточно подробно, однако если вы никогда не регулировали бензопилу, стоит обратится к специалистам, это поможет сэкономить время, нервы и средства.
