Гофра для электропроводки в деревянном доме

Любые конструкции деревянных и каркасных домов относятся к объектам повышенной пожароопасности. Возгорание может произойти не только от неправильно работающей печи, но и при неисправностях электропроводки (75% случаев). Именно поэтому требования СНиП и ПЭУ к прокладке кабеля и установке электрооборудования в деревянных строениях чрезвычайно жесткие.

Основные требования, предъявляемые к электропроводке, следующие:

• Возможность возгорания кабелей должна быть сведена к минимуму или вообще исключена.
• Проводам и электрооборудованию надлежит иметь достаточный запас мощности на каждом конкретном участке при возникновении пиковых нагрузок.
• Состояние проводки должно быть безопасным для людей и животных, исключать возможность их поражения электротоком.

Нередко перед хозяевами деревянных домов стоит довольно сложный выбор. Что будет лучше и безопасней – открытая проводка, кабель, размещенный внутри каркасных стоек, в металле за деревянной стеной? В первом случае вероятность обнаружить перегрев проводов намного выше, поскольку проводник находится на виду. При скрытой электропроводке, проложенной в дереве или за облицовкой шансов на своевременное реагирование при создании внештатной ситуации практически нет.

В кратком обзоре существующих вариантов монтирования кабеля мы рассмотрим каждый из них с точки зрения безопасности. Надеемся, что наш обзор поможет вам в решении вопроса, какую электропроводку лучше сделать в деревянном доме.

Простота монтажа и удобство эксплуатации открытой проводки делает ее довольно востребованной при строительстве деревянных домов.

Наиболее часто для обеспечения безопасности и защиты электрического кабеля используются:

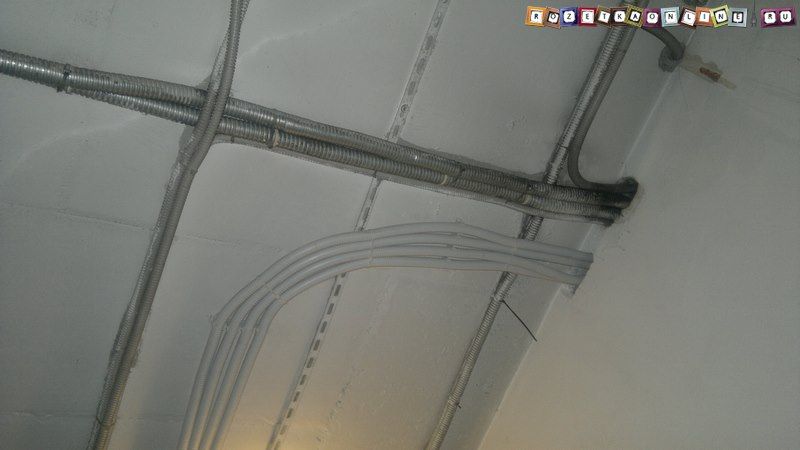

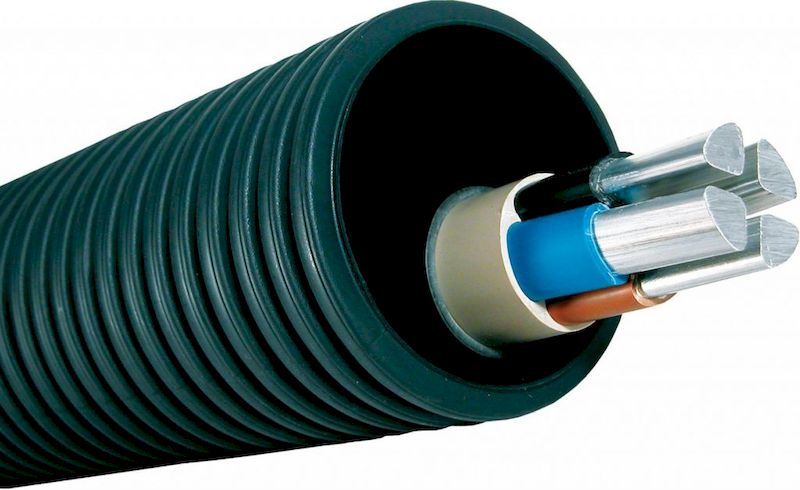

• Гофрированные трубы

Целесообразность установки гофрированных труб возникает в том случае, когда монтаж кабеля проводится по криволинейным поверхностям. Диаметр гофры самый разный, производится она из негорючих материалов.

При необходимости в гофротрубу можно поместить несколько кабелей. Собранная конструкция крепится к стене или потолку металлическими/пластмассовыми клипсами. Существенным недостатком является то, что при прокладке труб по прямой линии они провисают и смотрятся неприглядно.

• Кабель каналы

Кабель каналы представляют собой П-образную конструкцию из негорючей пластмассы, которая крепится к стенам и потолку.

В короб закладываются провода, а сверху надевается крышка, оснащенная фиксаторами. Кабель каналы недорогие, они легко и быстро монтируются, имеют привлекательный внешний вид. Если подобрать расцветку короба под дерево, то он будет малозаметен на стене. Однако, данная конструкция пригодна лишь для использования на ровных поверхностях.

• Фарфоровые изоляторы

В последние годы изоляторы из фарфора стали все чаще использоваться при создании интерьеров в ретро стиле. Как говорится, что такое новое? Это хорошо забытое старое. Причем, грамотно проведенная ретро проводка становится оригинальным украшением интерьера под старину.

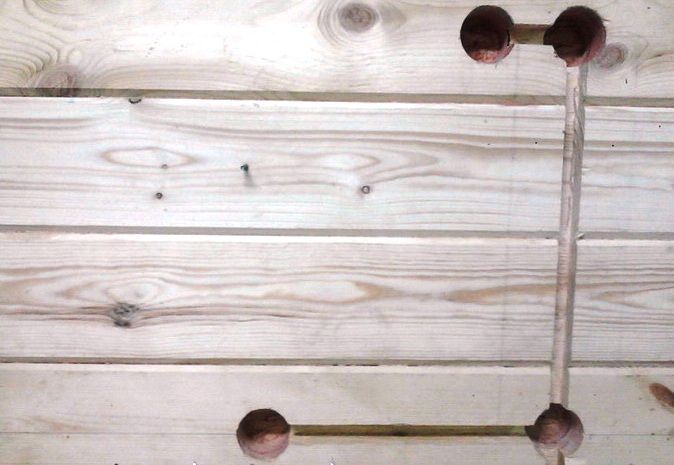

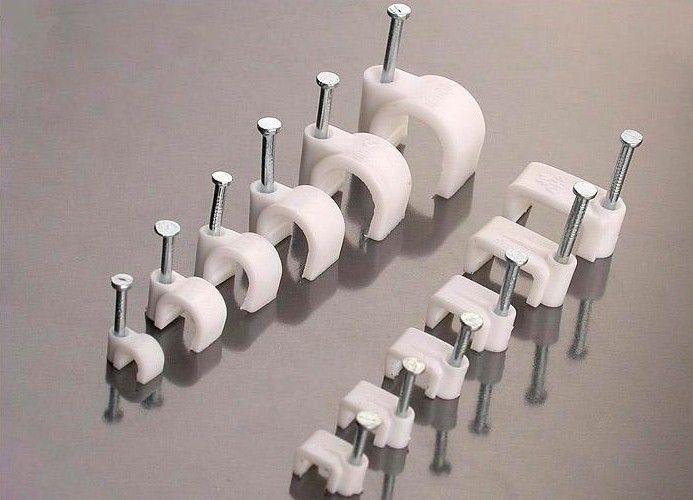

Монтируется она на изоляторах, предварительно установленных на стене или потолке. Скрученные провода надеваются на них сверху и расстояние от кабеля до стены должно составлять не менее 0,1 м. Обязательно использование медного кабеля с двумя и более слоями изоляции из разряда самозатухающих и не распространяющих дым. Провода типа NYM или ВВГнг отвечают именно таким характеристикам.

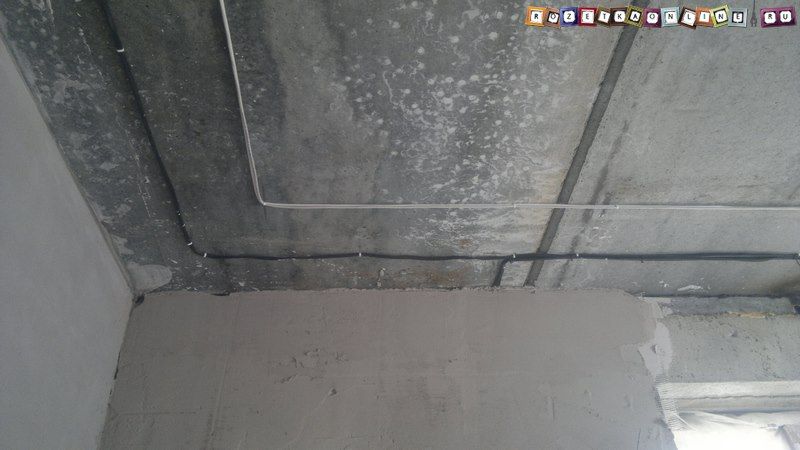

Иногда проводка в деревянном доме прокладывается при помощи металлических или пластиковых скоб.

Преимуществом данного метода является высокая скорость монтажа и экономия на материалах. Кабель типа ВВГнг и NYM может крепиться прямо к стене. Другие виды проводов укладываются в местах крепления на асбестовую или металлическую прокладку. Ее концы должны выступать с обеих сторон кабеля на 0,1 м.

Правила монтажа открытой проводки в деревянном доме гласят о том, что:

1. Провода следует располагать таким образом, чтобы они не касались деревянных поверхностей, при этом их изоляция должна быть максимальной.
2. Электропроводку можно располагать, как вертикально, так и горизонтально, но все повороты выполнять только под прямым углом.
3. В качестве подрозетников и распределительных коробок использовать изделия из металла (он не горит).
4. Сечение кабеля следует подбирать такое, чтобы запас мощности проводки составлял до 30%.
5. В распределительном щитке обязательно устанавливать автоматический выключатель и УЗО.

Скрытая проводка привлекает будущих владельцев деревянных домов своей эстетичностью и удобством. И лишь немногие знают о том, насколько трудоемки ее ремонт и обслуживание. К примеру, закладку металлических труб для электрокабеля нужно вести еще на стадии строительства, а это значит, что потребуются точные расчеты, без малейших ошибок. Да и стоимость монтажа однозначно возрастает.

После окончания строительства и проведения отделочных работ скрытая проводка протягивается через металлический корпус или ПВХнг трубки:

• Между перекрытий.
• Внутри навесного потолка.
• Внутри каркасной стены.
• В стойках каркаса.

Четыре «не» при монтаже скрытой проводки:

1. Магистраль не проводится внутри бруса или бревен без надлежащей защиты.
2. Провод не должен соприкасаться с деревом.
3. Чтобы кабель не повредился, на края трубок следует надеть пластмассовые втулки.
4. Монтаж электропроводки не может проводиться без предварительной разработки схемы разводки.

Чтобы электропроводка соответствовала предъявляемым требованиям, следует детально изучить «Правила устройства электроустановок». Здесь каждое ограничение базируется не только на расчетах специалистов, но и является результатом произошедших несчастных случаев.

Каковы же основные требования к монтажу скрытой проводки:

• Для создания единого контура трубки соединяются между собой креплениями на болтах или сваркой.
• Обязательно использование проводов с негорючей двойной (и более) изоляцией. К ним относятся такие марки проводов, как РКГМ, ВВГнг LS, ВВГнг, NYM.
• Трубчатый контур обязательно заземляют, чтобы исключить пробой или возникновение искр.
• Доступ к распределительным коробкам должен оставаться свободным.
• Электрощит устанавливается в коридоре и крепится к стене на негорючую диэлектрическую пластину.
• Все электроприборы заземляются путем подключения к соответствующему контуру.
• Применять при скрытой проводке гофрированные трубы и кабель каналы запрещено (ПУЭ 7.1.38).
• Ни в коем случае нельзя соединять концы кабеля скруткой.
• При прокладывании нескольких параллельно идущих проводников необходимо соблюдать между ними дистанцию.

Благодаря использованию беспроводных элементов можно значительно сократить количество проводки в доме. И подобный вид систем называется «умным домом». Почему они еще не получили широкого распространения? Пока беспроводная проводка обходится слишком дорого. Однако наступит тот день, когда подобная технология придет в каждый дом, ведь инженеры работают над ее удешевлением.

В чем суть систем без проводов, чем интересны «умные дома»:

1. Прокладка проводов сохраняет поверхности в первозданном виде. Розетки не слишком возвышаются над полом, почти в уровень с ним. Иные элементы, требующие электропитания, подключаются к проводу, а его «путь» проложен в пустотах дома и скрыт от глаз или питание проводится открытым способом.
2. Нет привязки выключателей и термостатов к проводу. Допустимо их свободное перемещение в наиболее комфортный для пользователей сектор помещения.
3. Есть возможность увеличивать количество источников потребления.
4. Централизованное управление системой.
5. Устройства программируются на определенный период. Обычно это семь дней без забот о поливе газона, климатических параметрах, разогревании бани и так далее.
6. Системное совмещение с датчиками безопасности, отвечающими за утечку воды, газа и прочего.
7. Для управления достаточно одного клика, включая удаленный контроль.

Таким образом, обеспечивается проживание не только в экологически чистом жилом строении, но и в безопасном доме, наделенном умом.

Подведем итоги. Если выбирать наиболее безопасный тип проводки в деревянном доме, то стоит признать, что на сегодняшний день наиболее приемлемым способом прокладки является открытая магистраль. Беспроводная технология далеко не всем по карману, а скрытая не гарантирует безопасность эксплуатации.

Видео сюжет расскажет о требованиях предъявляемых к электропроводке в деревянном доме

Безопасная электропроводка в деревянном доме: не миф, а реальность

Как сделать безопасную электропроводку в деревянном доме?

Самым популярным материалом для строительства дачных домов было и остается дерево. Которое, при всех своих многочисленных достоинствах имеет один серьезный недостаток, – является, как говорят пожарные, «сгораемым материалом».

Пожарная статистика свидетельствует – более половины возгораний в деревянных домах возникает из-за неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего становится нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода либо из-за механических повреждений изоляции.

Отчего так происходит?

Большинство доморощенных «мастеров на все руки», в целях экономии времени, сил и средств, прокладывают скрытую электропроводку по деревянным основаниям, смело пряча ее за обшивку потолка, под облицовку стен, за плинтуса, в пустоты перекрытий и втолковывая «неразумному» клиенту, что именно так и нужно поступать.

Запомните! Монтировать скрытую электропроводку в деревянных домах, используя гофрированную трубу ПВХ, пластиковый короб НЕЛЬЗЯ!

Почему?

На самом деле, причин несколько. Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации электропроводки в деревянном доме.

Во-первых. В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, причем контрольные электроизмерения повреждений могут и не зафиксировать.

Однако при подключении всего необходимого электрооборудования электропроводка начинает функционировать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный нагрев кабеля или провода, неминуемо ослабляет изоляцию, из-за чего возникает короткое замыкание в электропроводке.

Достаточно тонкие стенки пластиковых труб и ПВХ-коробов из не в силах выдержать замыкание без перегорания, следовательно, замыкание, увы, неизбежно повлечет за собой возгорание.

Во-вторых. Скрытая электропроводка с использованием гофрированной трубы или короба ПВХ, проложенная в пустотах деревянных стен, перекрытий и полов, – объект повышенного внимания со стороны нередких в деревянных домах грызунов, стремящихся «попробовать на зуб» детали ваших коммуникаций.

Для мышей, а тем более, для крыс не составит труда перегрызть достаточно тонкую трубу или короб из ПВХ, оголив жилы проводов, последствием чего является короткое замыкание в скрытой электропроводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. Как результат – малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его практически невозможно, поскольку процесс горения, происходящий ЗА стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар вы все равно не сможете.

Можно ли избежать этих проблем?

На первый взгляд, если производить прокладку электропроводки в деревянном доме согласно требованиям СНиП, ПЭУ, проблем не возникнет. Однако на деле не все так просто. Прежде всего, потому, что требования ПУЭ в отношении монтажа электропроводки в деревянных строениях чрезвычайно жесткие. Кстати, именно жесткость нормативов чаще всего и вынуждает «доморощенных» электриков их нарушать.

Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме – мероприятие реально выполнимое, при этом вы можете сами выбрать, какую именно использовать проводку.

В нижеприведенной таблице представлены виды электропроводок и способы прокладки проводов и кабелей согласно условиям пожарной безопасности.

Рассмотрим подробнее все виды пожаробезопасной электропроводки в деревянном доме.

Скрытая электропроводка

Хотя большинство компетентных источников на данную тему не рекомендуют монтаж скрытой проводки по сгораемым, в нашем случае, деревянным конструкциям, однако при условии соблюдения требований пожарной безопасности и отсутствия проблем с финансами такую проводку сделать можно.

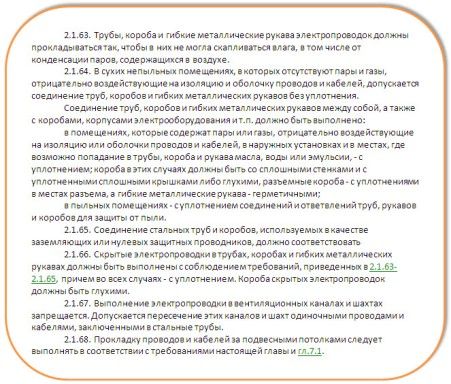

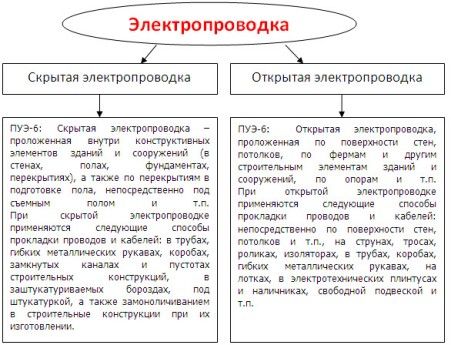

Ниже мы приводим нормативный документ (ПЭУ-6) в его части, касающейся прокладки скрытой проводки внутри помещений.

По сути, способов пожаробезопасной прокладки скрытой проводки в деревянном доме всего два.

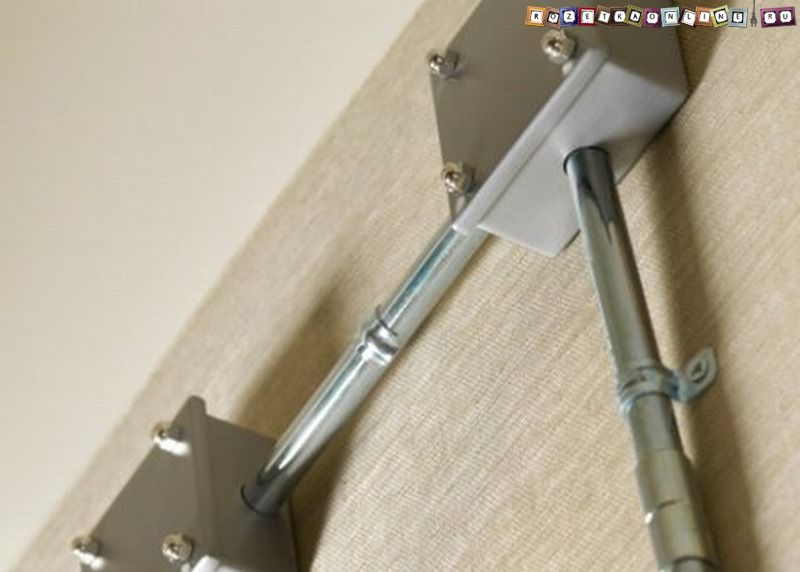

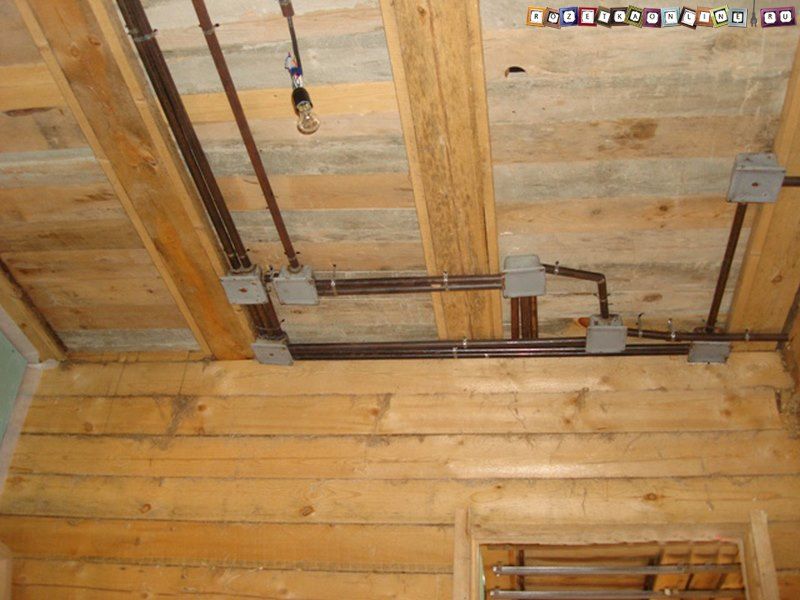

Один из них – прокладка скрытой электропроводки при помощи металлического рукава (трубы). Главное достоинство этого способа заключается в том, что в случае возгорания металлическая труба защитит прилегающие конструкции от огня.

При использовании данного способа проводки вам необходимо будет соблюсти несколько жестких условий: для защиты стенок трубы от коррозии она должна быть изнутри окрашена либо оцинкована. Для защиты изоляции кабеля от острых кромок, получающихся при нарезке труб, на их концы необходимо одеть специальные пластиковые заглушки. Плюс, для такой проводки вам понадобится просверливать в толще стен углубления в виде каналов, в которые, собственно, и укладываются затем металлические трубы.

Оптимальный вариант для такого варианта проводки – медные трубы. Благодаря тому, что трубы из меди гнутся достаточно легко и их можно прокладывать без специальных инструментов, монтаж проводки хоть в какой-то мере упрощается. Однако за простоту и удобство вам придется платить высокую, в буквальном смысле, цену – медные трубы стоят очень недешево.

В соответствии с ГОСТ Р 50571.15–97 (МЭК 364 5 52 93): п. 522.3.2, трубы следует укладывать с незначительным уклоном, чтобы обеспечить возможность вытекания конденсата. Но будьте готовы к тому, что на практике проверить качество монтажа металлических труб, тот же угол наклона или герметичность соединений, крайне затруднительно, если не сказать невозможно.

Второй способ прокладки скрытой электропроводки в деревянном строении – по слою штукатурки (намету) толщиной не менее 10 мм со всех сторон.

Способ вроде бы простой, однако при его использовании возникает вопрос: каким образом соблюсти нормативы ПЭУ относительно сменяемости электропроводки. Как вариант, можно замонолитить электрокабель в штукатурку, предварительно упаковав его в гофру. Формально, конечно, нормативы ПЭУ будут соблюдены, но по факту перетянуть жесткий провод будет уже невозможно.

Более того, ни один специалист не сможет спрогнозировать, как поведет себя штукатурка на деревянных поверхностях через некоторое время. Не пойдут ли трещины? Не начнет ли она отваливаться? Не говоря уже о том, что на красивых деревянных поверхностях толстый слой цементного раствора будет смотреться, по меньшей мере, странно.

Следует подчеркнуть, что оба этих способа достаточно затратные и по средствам, и по усилиям, и по времени. Плюс, требуют планирования электропроводки еще на этапе строительства.

Открытая электропроводка

— Проводка в электротехнической гофрированной трубе

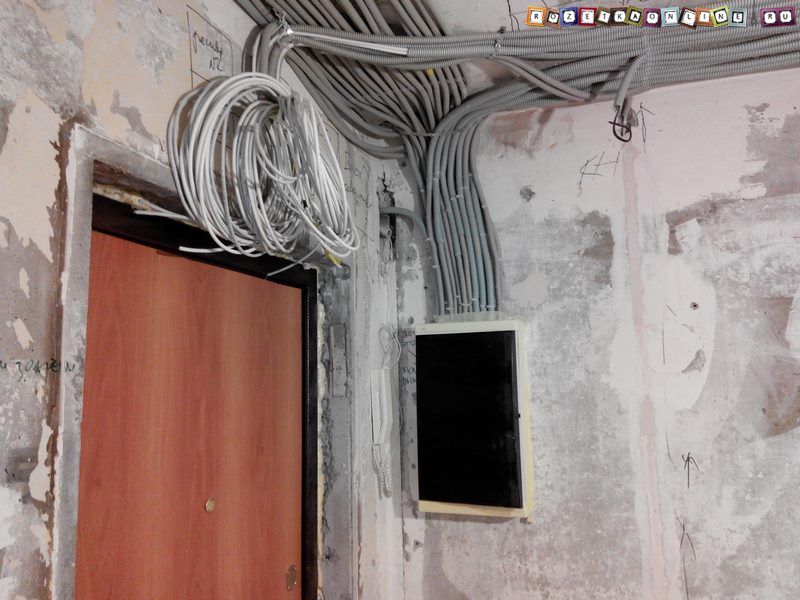

Этот способ предполагает протягивание кабеля в гибкую гофрированную трубу из специального пластика, не поддерживающего горение. В одну трубу можно поместить два или больше кабелей.

К недостаткам данного способа относится, прежде всего, его неэстетичность – вряд ли вам понравится перспектива «украсить» свой дом несколькими рядами гофрированных трубок. С учетом количества электроприборов в современном доме таких рядов может быть 5-7! Кроме того, поскольку гофрированную трубу с протянутым в нее кабелем практически невозможно проложить ровно, «по струнке», все ее изгибы и провисания также не добавят шарма вашему жилищу.

Еще один минус: гофрированная труба – отличный «пылесборник», удалить из которого накопившуюся пыль весьма затруднительно.

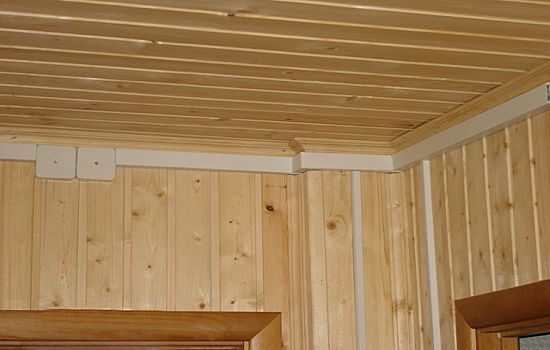

— Проводка в электротехнических коробах (кабель-каналах)

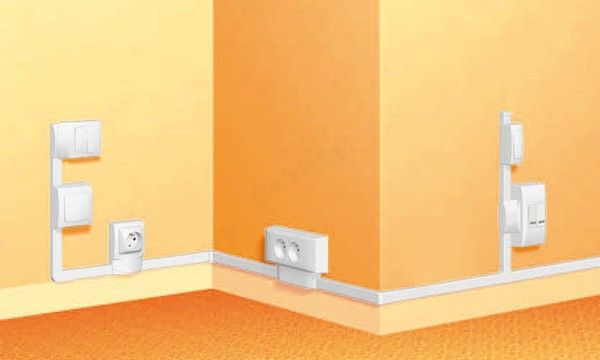

При этом способе кабель укладывают в специальные короба (кабель-каналы) из не поддерживающего горение пластика и закрывают защелкивающимися крышками.

Основная проблема при использовании данного способа связана с неизбежной усадкой деревянного дома. В среднем она составляет 1 см на 1 м высоты дома, причем эти значения приведены для домов из качественного клееного бруса, усадка которых минимальна. На практике это означает, что усадка в три сантиметра (для типового двухэтажного дома) сдавит все короба, крышки слетят, сами короба треснут. Как результат – проводку придется переделывать!

Во-вторых, чтобы аккуратно и ровно установить пластиковые короба потребуются определенный навык и сноровка. Прибавьте сюда проблемы с фурнитурой – увы, производители предлагают довольно скудный ассортимент поворотов, углов, заглушек, стыков, без которых аккуратно установить кабель-каналы практически невозможно.

Еще один существенный недостаток электропроводки в кабель-каналах – ее скучный, офисный вид.

К достоинствам данного способа можно отнести его дешевизну, минимальные трудозатраты и возможность в будущем легко произвести любые изменения.

— Проводка открытым кабелем

Последним мы рассмотрим наиболее оптимальный из всех способов прокладки электропроводки в деревянном доме – проводка открытым кабелем.

Естественно, при использовании незащищенного открытого кабеля говорить об эстетике помещения тоже не приходится. Мало того, что сам кабель в обычной изоляции (к примеру, наиболее распространенный ПУНП) выглядит довольно уныло, так под него еще необходимо будет установить прокладку из асбеста или металла, выступающую со всех сторон не менее чем на 10 см.

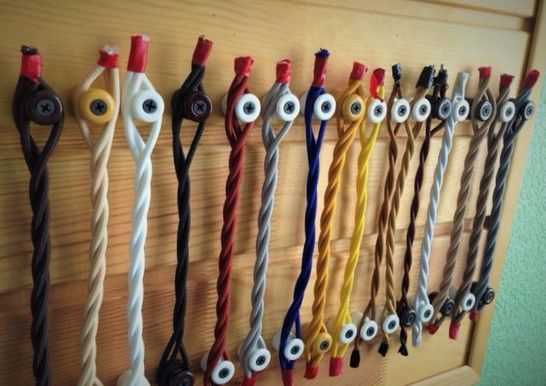

Однако есть и другой способ. Это так называемая ретро проводка на изоляторах. Ее основные достоинства – возможность соблюдения всех необходимых требований безопасности, плюс, оригинальный, чрезвычайно популярный в последнее время дизайн интерьера в стиле ретро.

Подробнее о монтаже такой проводки вы узнаете из нашей следующей статьи.

Нужно ли использовать гофру при прокладке электрических кабелей и проводов?

Нужна ли гофра при прокладке кабеля или можно выполнить электропроводку без неё? Этот простой вопрос хотя и имеет достаточно твёрдый ответ в нормативной документации, в частности в ПУЭ (Правила Устройства Электроустановок), до сих пор вызывает бурю яростных споров, что зачастую вводит в заблуждение многих людей впервые столкнувшихся с заменой электропроводки.

Более того, данную ситуацию подогревают, вроде бы, опытные электромонтажники, получающие за свою работу немалые деньги и зачастую, осознано или нет, навязывая своим заказчикам не всегда оправданный способ прокладки кабеля.

Давайте разбирться вместе, обязательно ли прокладывать кабель в гофротрубе при монтаже электропроводки или нет?

Итак, в первую очередь, стоит сразу же уточнить, что мы будем рассматривать лишь правила монтажа электропроводки в жилых зданиях , к этой категории относятся наши с вами квартиры, дома, коттеджи и т.д.

В данный момент, согласно ГОСТ Р 53315-2009, в жилых помещениях разрешено использовать только медный кабель, не распространяющий горение с низким дымо- и газовыделением, в частности ВВГнгLS или аналоги с еще большей степенью защищенности. Думаю, тут нечего оспаривать и все должны согласиться, что это правило разумное и его стоит придерживаться, тем более, когда разница в цене между кабелями ВВГнг и ВВГнгLS незначительная.

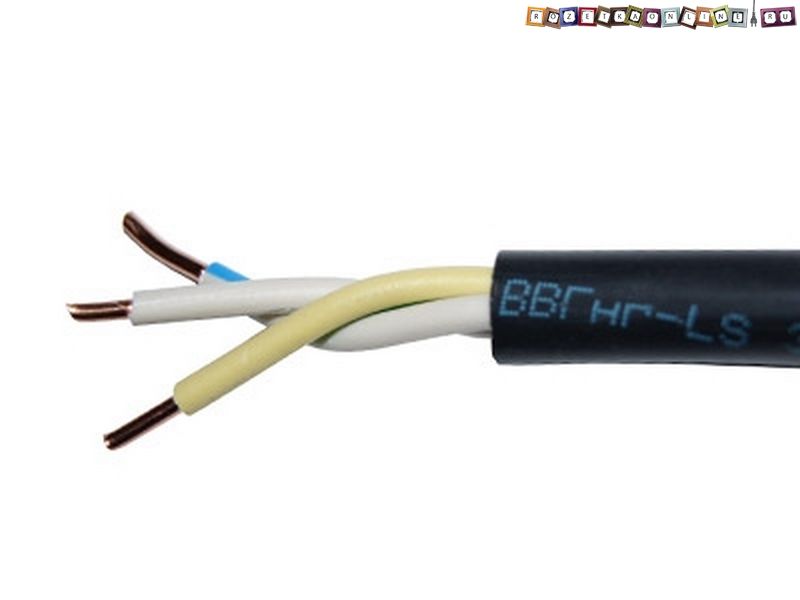

Теперь осталось выяснить — нужно ли кабель ВВГнг-LS прокладывать в гофре или можно обойтись без неё?

Для этого сперва стоит сказать, что правила для различных способов монтажа электропроводки, по различным типам оснований, отличаются. И это не удивительно, одно дело, когда мы крепим кабель к бетонному потолку, а другое, когда делаем электропроводку полностью деревянного или каркасного дома. Так же есть разница прокладываем ли мы кабель в штробе, под толстым слоем штукатурки, либо случаев, когда проводка сделана открыто, по поверхности стены.

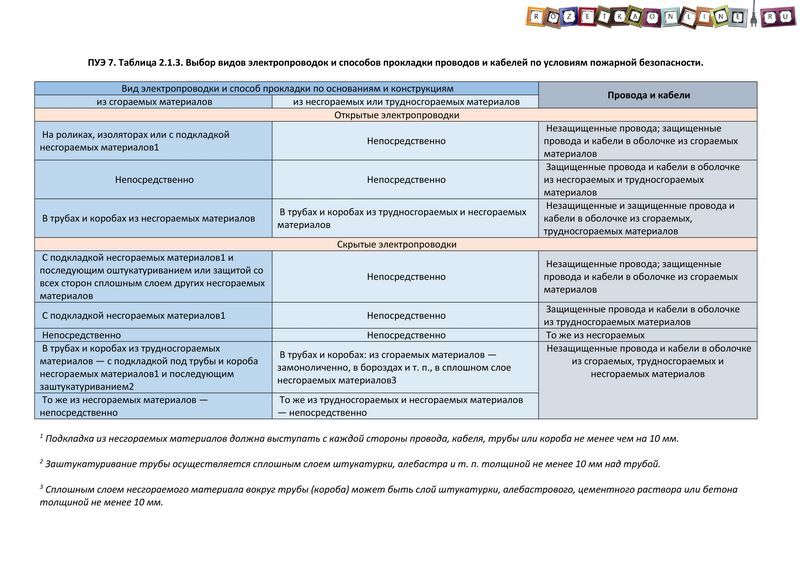

Все эти случаи отражены в таблице 2.1.3. из ПУЭ – «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности».

Здесь нас интересуют строки – “Защищенные провода и кабели в оболочке из трудносгораемых материалов» к которым и относится наш ВВГнгLS, рекомендуемый к прокладке электропроводки в жилых помещениях.

Возможно, гофра нужна для скрытой проводки по сгораемым основаниям, для которой ПУЭ советует нам для кабеля ВВГнгLS выполнять подкладку из несгораемых материалов? Чтобы в этом случае защитная гофрированная труба была разрешена или даже просто предложена в качестве эффективной защиты в таком случае она должна быть несгораемой и выполнять функцию требуемой прокладки. Давайте посмотрим характеристики электротехнической гофротруб на сайтах производителе. Вот информация с ruvinil.ru:

А вот DKC.RU:

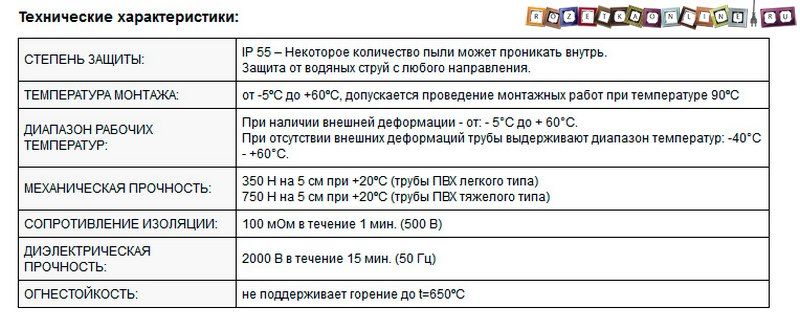

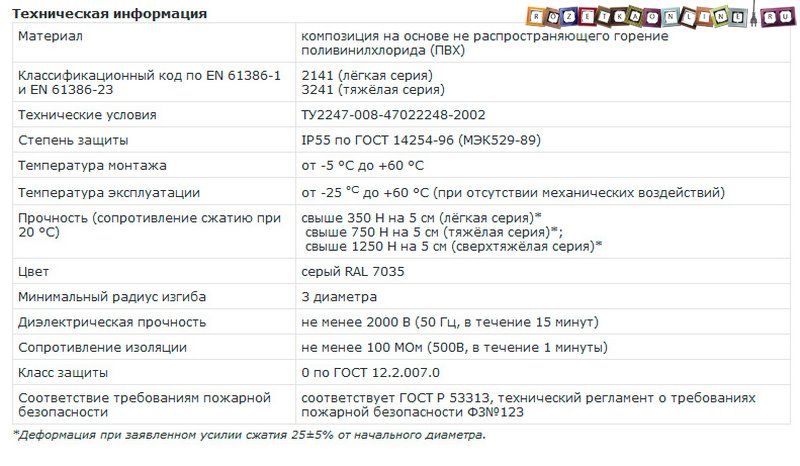

Как видите, электротехническая гофрированная ПВХ труба по огнестойкости всего лишь- «не поддерживает горение», точно так же, как и кабель ВВГнгLS. Соответственно негорючей подкладкой она не является и использовать её по сгораемым основаниям при скрытой проводке нельзя, без дополнительной прокладки! Имейте ввиду, в деревянных домах, банях, срубах, каркасных строениях, прокладка электрического кабеля в гофрированной трубе не разрешена правилами.

Наиболее полно ответ на этот вопрос содержится в своде правил попроектированию и строительству СП 31-110-2003 , » Проектирование и монтаж электроустановок жилых и общественных зданий «.

В частности, пункт 14.15 гласит:

Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые, и их следует выполнять:

— за подвесными потолками и в пустотах перегородок, выполненных из негорючих материалов НГ и группы горючести Г1 , электропроводки выполнять проводами и/или кабелями в удовлетворяющих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах, а так же кабелями с индексом нг-LS (не распространяющие горение, с низким дымо-и газовыделением);

— за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г2 , электропроводки выполнять проводами и/или кабелями в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;

— за подвесными потолками и в пустотах перегородок, выполненных с использованиемматериалов группы горючести Г3 , электропроводки выполнять кабелем в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;

— за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять проводами и/или кабелями в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;

— электропроводка должна быть сменяемой.

Локализационная способность — это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок

Как вы можете заметить и здесь нигде не фигурирует пвх гофра, как необходимый элемент при прокладке проводов по основаниям различных групп горючести . Или можно прокладывать обычный кабель категории нг-LS, или необходимо прятать кабеля в металлические трубы.

Таким образом, если подвести итоги, гофрированная пвх труба для прокладки кабеля при монтаже электропроводки в квартире, частном доме или коттедже по правилам обычно не требуется. В случаях, когда недостаточно разрешенного не поддерживающего горение кабеля с низким газо- и дымовыделением (нг-LS) чаще всего рекомендуется для защиты прятать проводку под слоем штукатурки – скрытая проводка или использовать для прокладки металлические трубы, ПВХ гофра их не заменяет!
