Каждый автовладелец хочет, чтобы его «любимец» был защищен от дождя и снега, что продлит время его службы. Но цены на материалы и земельные участки позволяют не всем обустроить гараж (уже само содержание машины подразумевает наличие некоторых затрат). Если же повезло разжиться участком для постройки, или есть место возле частного дома, далее подробно опишем, как сделать гараж из профнастила своими руками.

Чертежи гаража

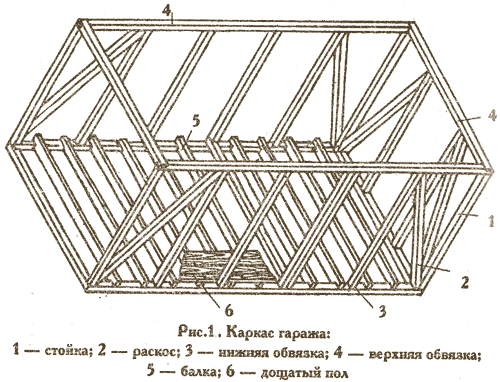

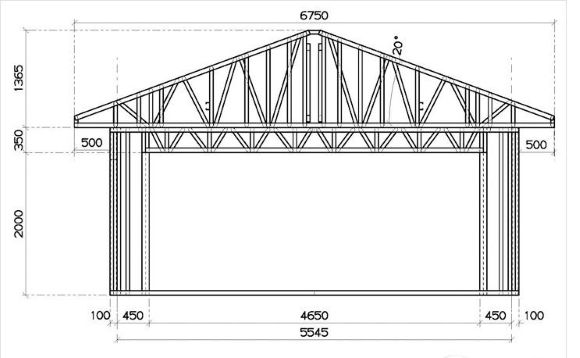

Чертеж каркаса для гаража из профнастила

Этапы проведения работы

Процесс строительства подразумевает последовательное выполнение работы.

Разметка

Предполагается, что месторасположение будущего гаража уже выбрано. Для точной его ориентации в пространстве и ровности каркаса, нужно предварительно сделать разметку:

На углах будущего строения забиваются колышки.
Между колышками натягивается бечевка.
По углам и срединам сторон размещения конструкции, намечаются места, где нужно выкопать ямы (для установки стоек каркаса).

Разметку можно считать оконченной, и пора переходить к следующему шагу.

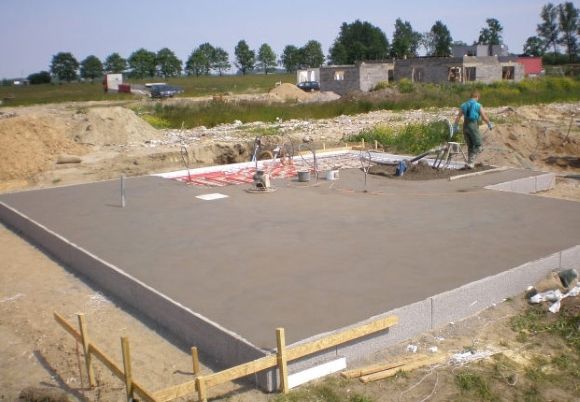

Фундамент

» alt=»»>
Начинаем работу:

По размеченному периметру нужно выкопать траншею, с глубиной 0.4 – 1 м.
Дно траншеи засыпается подстилочным материалом. Его высота: около 15 см. Для большей прочности он утрамбовывается.
Предварительно нужно побеспокоится об основных стойках каркаса. Для них, в размеченных заранее местах, выкапываются ямы (около 50 см).
Если грунт сыпется – необходимо сделать опалубку.
Перед заливанием раствора позаботьтесь об армировании – хоть конструкция из профнастила и легкая, но без армирования заливать основание крайне не рекомендуется. Для него используются прутки 10-12 мм в диаметре. Их можно фиксировать друг к другу обычной стальной проволокой.
В выкопанные ямки ставятся трубы (опорные стойки каркаса) и фиксируются распорками.
Заливается раствор.

Несколько советов:

Подстилочный материал (песок, щебень, отсев) перед заливанием раствора стоит намочить – убережет бетон от растрескивания.
Выбирайте бетон марки не ниже М500.
Трубы опорных стоек смажьте битумной мастикой в том месте, которое будет погружено в землю – защитит от коррозии.
Когда зальете бетон, проткните его несколько раз прутком – выйдет воздух, что укрепит основание.
Делая фундамент для каркаса, лучше сразу выкопайте ревизионную яму и залейте пол под автомобилем.

Нужно подождать, пока основания наберет хоть немного прочности (время просыхания зависит от погоды).

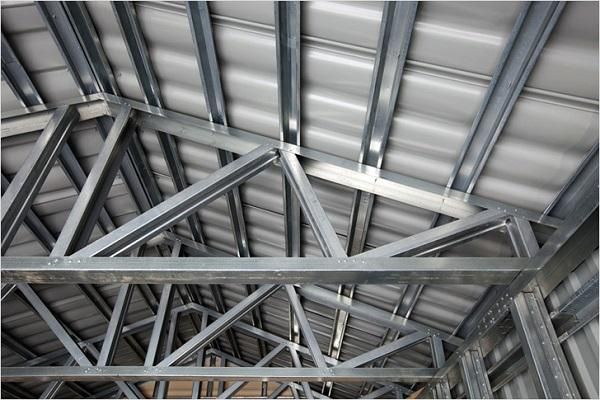

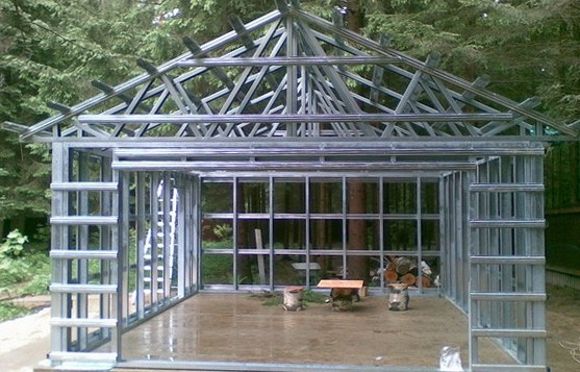

Каркас

Чтобы сделать крепкий гараж из профнастила своими руками, нужно соорудить мощный каркас. Порядок работы:

В соответствии с чертежом нужно подготовить нужные элементы сооружения необходимых размеров.
К опорным трубам каркаса привариваются горизонтальные перегородки (их также можно закреплять с помощью болтов). Работа выполняется только с тех сторон, где не будет ворот.
Подготавливается основание для сооружения крыши. Самый простой вариант – построить гараж с крышей односкатного типа. Скат лучше направлять в противоположную сторону от ворот.
Теперь нужно замерить размеры ворот, с уголка сварить для них раму и укрепить ее с помощью ребер жесткости. На месте установки засовов привариваются куски металла. Далее к передним опорным стойкам ворот привариваются петли, ворота ставятся на постоянное месторасположение и крепятся к каркасу гаража с помощью приваривания ответных петель.

Каркас готов. Чтобы окончательно построить гараж, нужно провести последний этап работы.

Монтаж профнастила

Сооружение каркаса выполнялось еще на стадии неполного высыхания бетона, но к установке элементов обшивки стен, нужно приступать после окончательного его затвердения.

Порядок работы:

Первый лист налаживается так, чтобы край максимально стыковался с опорным элементом каркаса. После выбора правильного расположения, закрепите его с помощью саморезов.
Второй элемент обшивки накладывается таким образом на первым, чтобы нахлест составлял одну волну (этого достаточно, если надежно закреплять листы). Теперь он привинчивается с 3-х сторон (место накладывания следующего листа крепить не нужно). Таким образом, выполняется обшивка всей конструкции.

Несколько рекомендаций:

Крепите профнастил саморезами, которые имеют резиновый уплотнитель.
Обшивочный материал можно купить уже нужных размеров (некоторые продавцы готовы выполнить предварительную нарезку).
Профнастил лучше монтировать в вертикальном положении – лучше будет стекать вода.
Края отделочных материалов должны плотно прилегать к опорным элементам каркаса.

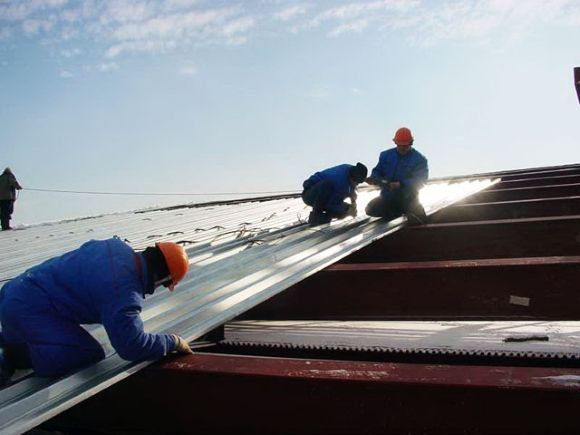

Крыша

В соответствии с выбранным типом крыши, проводятся работы:

Монтаж стропил. Их устанавливают с соответственным наклоном.
Приваривается обрешетка.
По периметру прикручиваются листы профнастила.

После выполнения этих работ можно обшивать переднюю стенку гаража и сами ворота.

Что нужно купить и подготовить для работы?

Перечень инструмента:

Отвес.
Электрошуруповерт.
Лопата.
Болгарка.

Также нужен:

Профнастил.
Цемент.
Подстилочный материал под основание (песок, щебень).
Шурупы.
Стальной профиль.

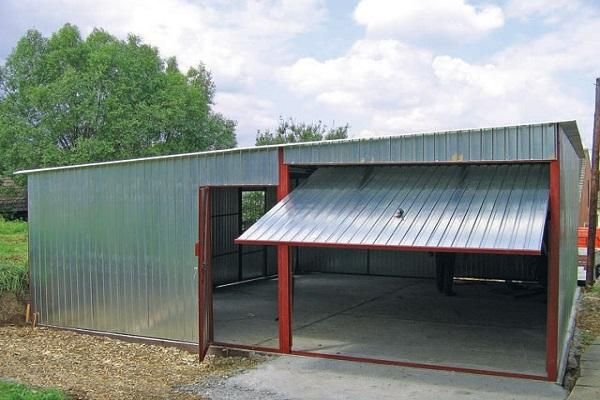

Гараж из профнастила своими руками – достаточно прочное и долговечное сооружение для хранения автомобиля. Его строительство не требует особых навыков, а затраты на постройку, если учитывать стоимость других материалов, очень привлекательно.

Как из профнастила построить гараж своими руками, пошаговая инструкция и чертежи

Строительство гаража – трудоемкий процесс, требующий от хозяина серьезных затрат времени и денег. Однако это не означает, что гараж невозможно построить в короткие сроки и по бюджетной цене. Для этих целей отлично подойдет профилированный лист, используемый в качестве основного строительного материала. Что такое профилированный лис, и как построить гараж из профнастила своими руками, разберемся ниже.

Преимущества и недостатки профнастила для строительства гаража

Профнастил – строительный материал, выполненный из листа металла, которому придают специальную форму для увеличения жесткости. Строения, возведенные при помощи профлиста, обладают следующими преимуществами:

Скорость постройки. Гараж реально построить за 2-3 дня.
Стоимость возведения. Выбор данного материала в качестве основы для гаража значительно снижает его стоимость.
С материалом легко работать, и для этого не требуется обладать определенными навыками или инструментом.
Материал не подвержен горению и стойко переносит морозы.
Долговечность постройки. При использовании качественного профнастила конструкция простоит не один десяток лет.
В случае возникновения необходимости гараж из профнастила можно перенести с одного места на другое.
Приятный внешний вид.

К сожалению, как и любой другой продукт, профилированный лист обладает некоторыми недостатками:

Гараж, сооруженный из профнастила, нуждается в утеплении. Без него температура внутри помещения будет мало отличаться от температуры на улице.
В случае сильного удара лист деформируется, и вернуть ему первоначальную форму крайне проблематично. Скорее всего, придется менять поврежденный лист на новый.
Гараж из данного материала является слабой преградой для воров и хулиганов.

Как правильно выбрать профилированные листы

При выборе профлиста для строительства гаража обращайте внимание на материалы, имеющие следующую маркировку:

С – профнастил, используемый для обшивки стен.
НС – несущий стеновой профнастил, обладающий большей толщиной листа и способный выдерживать большие нагрузки.
Н – самый крепкий профнастил, толщина металла и глубина бороздок которого обеспечивают постройке максимальную прочность. Используется для возведения стен с нуля.

Обратите внимание! Цифра, идущая после маркировки, показывает глубину волны профнастила. Чем больше значение, тем прочнее материал.

Схемы и чертежи

Перед началом строительства, для определения необходимого количества строительных материалов, создается схематичный план конструкции, выполненный в виде подробного чертежа. На нем указываются основные размеры постройки, способы соединения различных элементов друг с другом и прочие детали.

Чертеж составляется собственными силами или используется готовый вариант, который можно легко найти на нашем портале. Грамотно составленный чертеж позволит возвести постройку быстро, надежно и с использованием строго необходимого количества строительного материала.

Выбор места и разметка

Следующим шагом, после подготовки и согласования чертежа, является выбор места под постройку и его разметка. Выбирая место, обращайте внимание на следующие нюансы:

Место расположения гаража должно быть легкодоступным. Подъезд не должны загораживать другие здания или иные препятствия.
Выбирайте ровную площадку, без существенных перепадов высот.
Грунтовые воды не должны залегать близко к поверхности основания гаража. Иначе конструкция «поплывет», и срок ее эксплуатации значительно уменьшится.
Не желательно пристраивать гараж впритык к стене жилого дома. Выбудете слышать гул мотора, да и неприятные запахи со временем начнут проникать в жилое помещение.

на участке под постройку размещаются 4 колышка, которые обозначают углы здания;
между ними натягивается веревка, обозначающая стены;
после отмечаются ключевые элементы конструкции, например, расположение несущих опор.

Порядок строительства гаража из профнастила своими руками

При постройке конструкций из профнастила руководствуйтесь следующим алгоритмом действий:

сначала возводится фундамент будущей постройки;
следующим шагом становится возведение стен;
кроем крышу;
устанавливаем ворота.

При правильной подготовке процесс не вызовет особых сложностей – строительные работы реально закончить за пару дней.

Фундамент

Фундамент под гараж закладывается так:

Размечаем периметр строения, вбивая по углам колышки и натягивая между ними прочную нить.
Роем траншею шириной в 400 миллиметров и глубиной в 500 миллиметров. Больше не нужно, так как вес конструкции маленький, и возведение основательного фундамента не требуется.
По углам вкапываем несущие опоры и закладываем металлический уголок для будущих ворот гаража.
Каждые 1,5 метра устанавливаем дополнительные стойки, укрепляющие каркас постройки.
Аккуратно заливаем траншею бетоном.

Обратите внимание! В качестве основания под фундамент может послужить монолитная бетонная плита.

Дайте фундаменту пару дней, чтобы просохнуть, после чего приступайте к монтажу стен.

Стены

Для обшивки стен гаража профлистом не требуется прилагать значительных усилий и, при наличии хорошего инструмента, процедура завершается в течение 1-2 дней. Обшиваются стены так:

Крепим профлист к опорной угловой стойке таким образом, чтобы он не выступал за ее пределы. Крепление начинается с верхнего угла листа.
Следующие листы кладем внахлест, так, чтобы одна волна накрывала другую.
Места стыка обрабатываются герметиком, что исключает проникновение в помещение сырости и образование ледяной корки внутри помещения зимой.

Стойки делают усиленными, если профлист выступает только в качестве обшивки.

Крыша

Для односкатной крыши листы из профнастила крепятся таким образом, чтобы их волны совпадали с волнами листов, выступающих в роли обшивки стены. Козырек не стоит делать больше 3 сантиметров. Стыки обрабатываются герметиком и хорошенько связываются друг с другом посредством специальных креплений.

Отнеситесь к этой процедуре с особой внимательностью, иначе в непогоду крыша начнет протекать, и в помещении будет сыро, что плохо скажется на сохранности автомобиля и комплектующих.

Ворота

Ворота в гараж бывают двух видов:

на основе подъемного механизма. Наиболее сложный и дорогой вариант;
двустворчатые ворота, стандартной конструкции. Наиболее распространенный и дешевый вариант, с установкой которого у вас не возникнет никаких проблем.

Утепление

Утепление гаража – важный этап. В неутепленном гараже будет очень холодно, отчего зимой с заведением транспортного средства могут возникнуть проблемы. Оптимальной температурой в помещении считается интервал от 1 о до 5 о . Для этого помещение утепляют специальными материалами, среди которых выделяют:

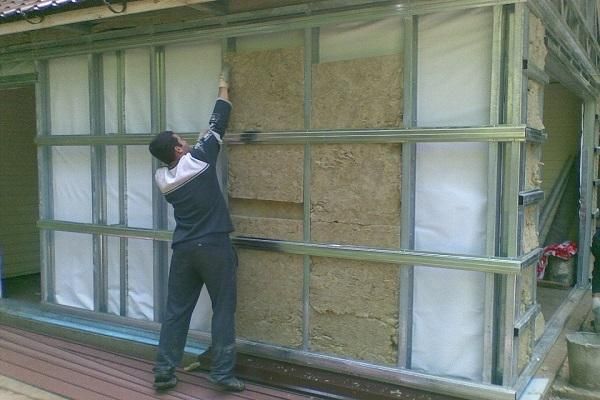

Как утеплить минеральной ватой

Традиционный материал для утепления, использующийся в большинстве построек подобного типа. Лучше всего применять твердые базальтовые плиты, так как они обеспечивают максимальную теплоизоляцию и легки в обращении.

Для ее применения не требуется обладать специальными навыками, и весь процесс легко осуществить собственными руками. Между стенкой и минеральной ватой желательно проложить слой гидроизоляции, так как при намокании ее термоизоляционные свойства ухудшаются.

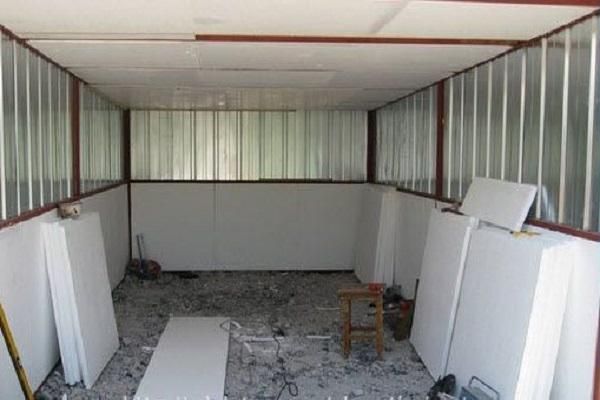

Использование пенопласта

Использование пенопласта в качестве утеплителя позволяет:

сэкономить бюджет, так как пенопласт – дешевый строительный материал;
не подвержен гниению;
легко обрабатывается подручными инструментами;
долговечен;

К минусам относят:

разрушение под воздействием солнечных лучей;
легко уничтожается мелкими грызунами;
не пропускает воздух. Требуется дополнительная вентиляция помещения.

Важно! Обрабатывайте стыки между листами пенопласта герметиком. Это предотвратит образование конденсата на стенах.

Возведение гаража из профнастила (профлиста) своими руками — как построить и обшить: чертежи, фото

Созданный англичанином в начале 19 века на ручном станке, профилированный лист прошёл долгий путь модернизации от волнистого железного листа до тончайшего стального (0.5 мм) с двусторонним защитным покрытием.

В настоящее время он признан и кровельщиками, и строителями как универсальный материал для возведения лёгких конструкций, разновидностью которых является гараж.

Что можно построить из профлиста для сохранности автомобиля?

Перед тем, как построить гараж из профлиста, нужно определить цель, которую преследует заказчик:

укрыть транспортное средство от превратностей непогоды, солнечного ультрафиолета;
защитить автомобиль от сезонных катаклизмов и чужого недоброго глаза;
создать комфортную всесезонную среду для сохранности техники и системных работ по её обслуживанию;
сочетать защитные возможности строения с функциями хранилища негабаритных бытовых вещей, которым не нашлось места в доме, или собранного урожая.

Исходя из цели, в качестве стоянки для авто можно построить:

навес из профнастила (односкатный, двускатный, многоскатный или арочный);
небольшой облегчённый гараж для временной стоянки на фундаменте неглубокого заложения;
капитальную постройку гаража из профнастила на фундаменте из монолитной плиты или ленточном, с утеплением стен и крыши, устройством смотровой ямы или погреба.

Во всех случаях профилированный лист подойдёт и для стен, и для крыши, и даже для ворот — какими бы по виду они не были (распашные, подъёмные, сдвижные). А крепить листы придётся на деревянный, металлический или же комбинированный (из деревянных и металлических элементов) каркас:

Так складывается технологическая последовательность изготовления гаражей из профнастила.

Гараж из профнастила своими руками: особенности

Профилированный лист из стали в зависимости от толщины и высоты волны может иметь различное практическое применение, которое зашифровано в маркировке. Какой брать профлист на гараж? Советуем Вам наиболее популярны марки С18 и С21. При этом, «С» означает вид листа — стеновой, а цифры — высоту волны в сантиметрах.

Чем больше высота волны, тем надёжнее лист противостоит несущей нагрузке, тем реже можно устанавливать элементы обрешётки.

Приемлемым вариантом для гаража считается профнастил с маркировкой НС — несуще-стеновой, трапециевидного профиля, оцинкованный, либо с алюминиево-кремниевым или полимерным покрытием.

Гибкость листа требует прочной основы — отсюда каркасная технология строительства.

А общая лёгкость материала (вес конструкции будет чуть больше 1 тонны) позволяет довольствоваться столбчатым, трубным или ленточным фундаментом неглубокого заложения.

Весь процесс, включая устройство фундамента, займёт 2 недели.

Перед тем, как построить гараж из профнастила своими руками, желательно раскрой листов заказать поставщику и иметь помощника, а то и 2-х. для ускорения монтажных работ.

Самый простой способ — собрать гараж из готовых элементов купленного комплекта. В этом случае достаточно подготовить фундамент и 3 дня уйдёт на сборку. Заводские комплекты гаража из гофрированного листа различаются по количеству комплектующих элементов и цене:

базовый вариант (каркас, стены,кровля, карниз, ворота распашные);
расширенный вариант (базовый + окно, дверь, водосток, секционные ворота);
утеплённый вариант (расширенный + утеплитель, внутренняя отделка) — самый дорогой.

Можно купить гараж-конструктор из профлиста, где все составляющие элементы будут уже в сборе (стены, крыша, ворота с утеплением и внешней и внутренней отделкой).

Но, если существует непреодолимое желание сделать самодельный гараж из профнастила, следует начать с проекта гаража и закупки материалов, необходимого инструмента.

Проектом может послужить чертеж гаража из профлиста своими руками или типовой вариант из базы Интернета, который должен содержать все нюансы конструкции гаража и все размеры, необходимые для работы.

Например, смотрите ниже: гараж из профнастила своими руками — чертеж:

Каркасная технология предполагает устройство надёжного остова из дерева или металла, к которому будет крепиться листовой материал. При этом он обеспечит идеальную геометрию всей конструкции, противостояние подвижкам почвы.

Что должно быть под рукой на начало работ?

Для разметки площадки (колышки, молоток, шнур (бечева).
Измерительный инструмент (пузырьковый или лазерный уровень, рулетка).
Оборудование и приспособления для устройства фундамента (штыковая лопата, лом, бетономешалка, пассатижи, правило).
Инструмент для раскроя профлиста (ножницы и ножовка по металлу, электропила «болгарка»).
Инструмент для сборки каркаса (шуруповёрт).
Для монтажа неразъёмных соединений (сварочный аппарат с набором электродов).

Перед тем, как обшить гараж профлистом помните, что профилированный лист с полимерным покрытием при нарезке «болгаркой» получает оплавленный рваный срез, уязвимый к коррозии. Чтобы этого избежать, необходимо использовать специальный диск для резки профнастила толщиной 1-1,5 мм. А срез покрывать подходящего цвета краской.

Достоинства и недостатки

Достоинства профнастила:

морозоустойчив лёгкий негорючий материал, который не подвержен гниению;
не боится подвижек грунта и не нуждается в профилактических работах весь период эксплуатации;
при необходимости удобен для транспортировки;
допускает фрагментарный ремонт покрытия;
долговечен (срок эксплуатации — 30-40 лет) и прост в монтаже;
позволяет сократить сроки возведения гаража до 10 дней;
имеет низкую себестоимость и презентабельный вид и долго сохраняет его при эксплуатации.

Недостатки:

непоправимая деформация листа при сильном ударе и ржавление металла в месте повреждения защитного слоя;
низкая теплопроводность;
относительная лёгкость криминального проникновения.

Сочетание в конструкции каркаса металла и дерева может быть следствием нехватки средств на один из видов. В этом случае брус используют для промежуточных опор или горизонтальных элементов. При этом возникает сложность соединения дерева и металла в общую конструкцию. В итоге страдает надёжность каркаса как основы для профилированного листа.

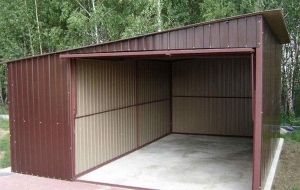

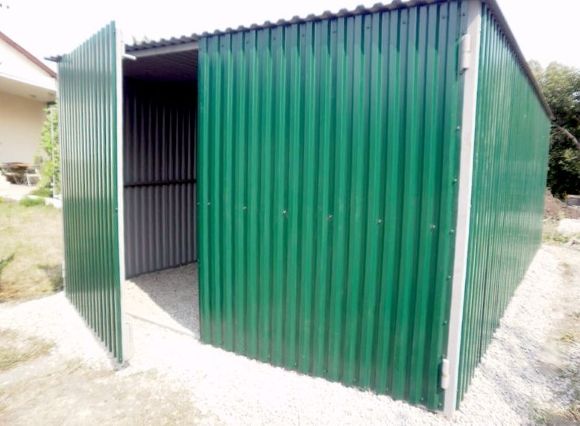

Как сделать гараж из профнастила своими руками — фото:

Набор стройматериалов

Строим гараж из профнастила — перечень стройматериалов (при упрощении задачи — от ряда позиций можно отказаться):

Для устройства фундамента:

доски или ОСП (для опалубки) или трубы ᴓ20см, бетонные блоки;
рулонный герметик;
металлический пруток (ᴓ6-8 мм) для армирования;
вязальная проволока (1 мм) или пластиковые хомуты;
сухая смесь М 400.

Для монтажа каркаса гаража:

металлопрофиль 10х10 и 5х5 или клеёный брус того же сечения;
крепёж (анкеры, дюбеля, саморезы по металлу);
заготовки металлического уголка для соединения деревянных элементов.

Для монтажа стен и крыши:

профилированный лист С или НС;
саморезы с резиновыми прокладками;
битум для гидроизоляции стыков;
утеплитель (минвата, стекловата, пенополистирол);
плёночный гидроизолятор;
мембранная плёнка;
листовой материал для внутренней облицовки;
шпунтованная доска или прорезиненное покрытие для пола;
доборные детали для крыши (водостоки, конёк).

Для монтажа ворот:

металлопрофиль 10х10;
профилированный лист С;
петли (6 штук);
электропривод;
засов;
замок.

Несколько советов, перед тем как сделать гараж из профнастила:

Место для гаража должно быть удалено от забора на 1 метр, находиться в 5 метрах от красной линии, в 3-х метрах от бокового проезда и, желательно, — в 7 шагах от крыльца.
При проектировании стоит учесть уровень грунтовых вод. При уровне выше 2.5 метров — смотровую яму или погреб обустраивать нельзя. Если рельеф пониженный — стоит позаботиться об устройстве дренажной системы вокруг гаража.
Уберегут гараж от сырости бетонированные отмостки — шириной 50 см, с небольшим уклоном от цоколя. Они же обеспечат удобный проход вокруг постройки.
Для лучшей сохранности автомобиля предпочтительно его размещать на стоянке в стороне от смотровой ямы, которая является причиной конденсата. Если размер гаража или материальные средства не позволяют оборудовать смотровую яму рядом, при эксплуатации гаража её нужно накрывать щитом из досок.
Расчет временных затрат на строительство — заливка фундамента — 2-3 недели; монтаж каркаса — 1-2 дня; крепление профнастила (без утепления и внутренней отделки) — 1 день (силами 3-х человек); установка ворот — 1-2 дня.
Земляные работы и устройство фундамента эффективнее выполнять в тёплое время года. Монтаж стен и крыши гаража желательно проводить в сухую безветренную погоду.
При готовом каркасе монтаж профнастила можно начинать как со стен, так и с крыши.
Утеплив стены и крышу гаража из профнастила, придётся подумать и об его отоплении, так как гофра не хранит тепло. При возможности подключения к электропроводке дома эффективен будет инфракрасный обогреватель. В противном случае — выручит печь на твёрдом топливе.

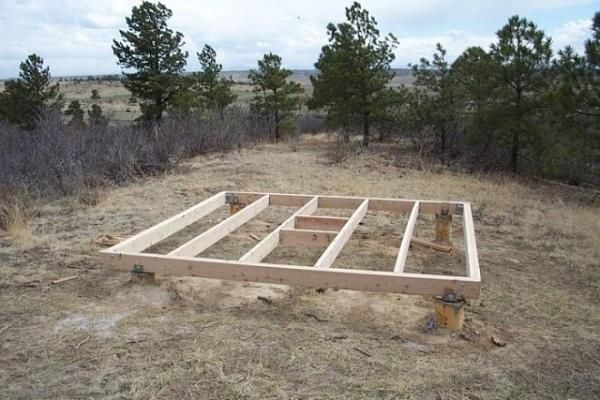

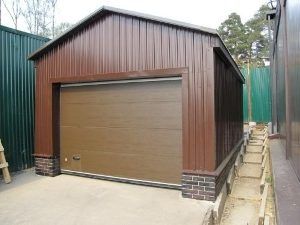

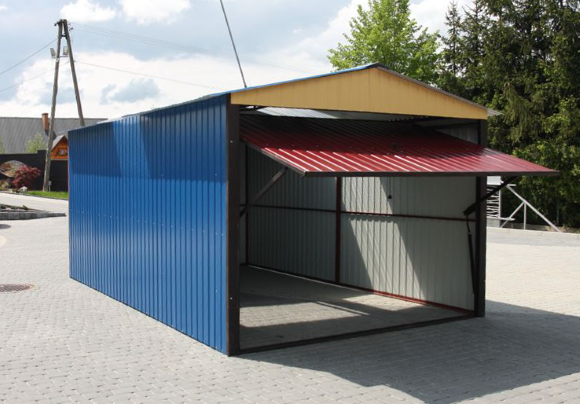

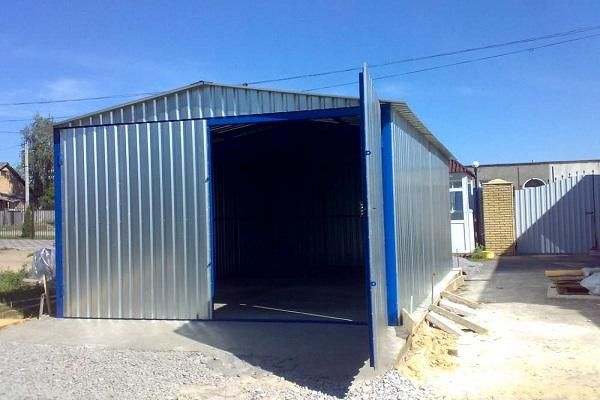

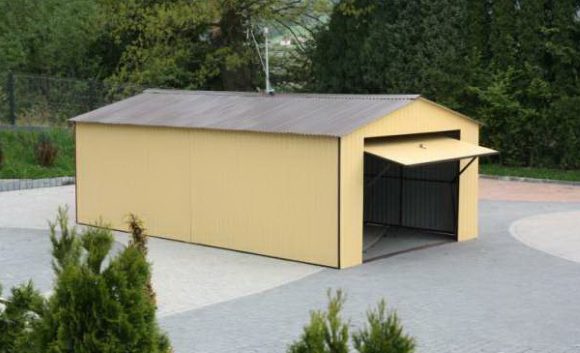

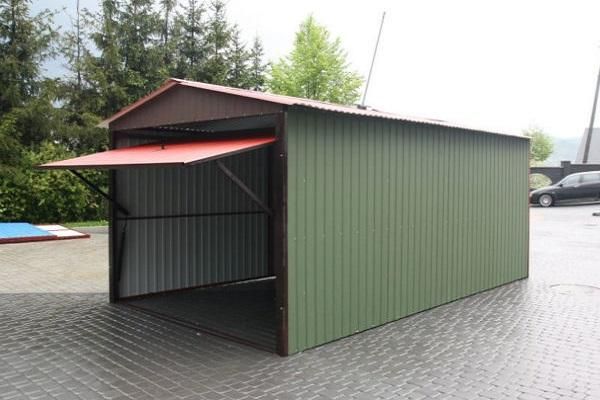

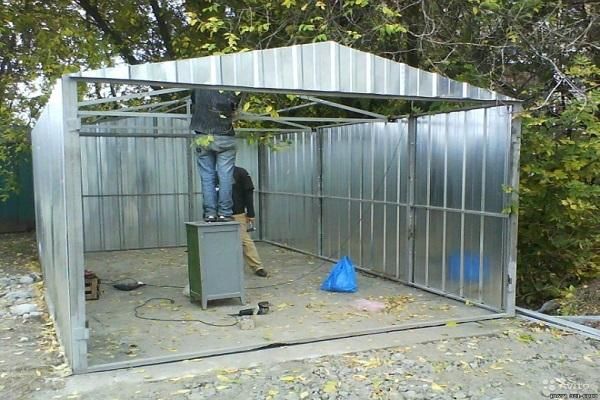

Гараж из профлиста своими руками — фото:

Последовательность работ по строительству

Разработка или привязка к местности готового проекта гаража.
Подготовка строительной площадки (расчистка, выравнивание, разметка).
Земляные работы (подготовка ям или траншеи для фундамента, подготовка котлована для смотровой ямы, погреба, кессона, создание открытой дренажной системы в 1 метре от стен гаража с отводом в естественный водоём).
Устройство фундамента гаража в зависимости от вида:
- трубного — из металлических или асбестовых труб ᴓ20 см, заглублённых на 50см в грунт, для прочности залитых бетоном или засыпанных мелким гравием; в угловые трубы закладывается металлический пруток для крепления каркаса;
- свайного — применяются ж/б сваи сплошного сечения, для их установки понадобится аренда спецтехники;
- ленточного — траншея глубиной 40 см по периметру гаража оформляется опалубкой для выведения цоколя на высоту 20 см, выстилается рулонным герметиком, заполняется перевязанной арматурой и заливается бетоном; этот вид фундамента — лучший вариант, если планируются устройство смотровой ямы или погреба.
Устройство погреба или смотровой ямы (отсыпка песком дна котлована, наружная гидроизоляция, бетонирование пола и стен (укладка стен из кирпича), оформление края ямы уголком, монтаж для погреба герметичного люка, выполнение стяжки чернового пола).
Монтаж каркаса:
- крепление нижней обвязки из металлопрофиля к цоколю на слое герметика и вертикальных стоек анкерами к закладным прутам по углам;
- выполнение верхней обвязки из металлопрофиля;
- установка промежуточных стоек;
- монтаж ферм крыши, если она двускатная, стропил;
- укрепление металлопрофилем въездной рамы;
- покраска каркаса.
Обшивка гаража профнастилом — стен и крыши:
- положение листа выбирается так, чтобы профиль ускорял сток дождевой воды;
- первый лист крепится к угловой стойке без выступающих острых срезов;
- лист прошивается саморезами в каждую волну по нижнему и верхнему краю, в остальных местах шаг крепления не превышает 50см;
- саморезы не следует ввинчивать с избыточным усилием, чтобы не повредить защитный слой листа;
- каждый следующий лист кладут внахлёст, перекрывая 10 см предыдущего (места стыков промазывают герметиком); на крыше один лист перекрывает другой на 20см;
- до установки кровли на стропильную систему укладывают лаги из досок, мембранную плёнку, плитный утеплитель, рулонный герметик, и лишь потом — лист профнастила;
- стык профлиста на двускатной крыше оформляют коньком из листовой стали; по краю выступающего настила устанавливают водостоки;
- работы по утеплению и облицовке стен производятся изнутри помещения.
Установка ворот:
- подготовка рамы в зависимости от вида ворот (распашные, подъёмные, сдвижные);
- облицовка рамы профилированным листом по типу стен;
- монтаж петель (по 3 на каждую дверь) или специальных механизмов: для сдвижных ворот — роликовый, для подъёмных — рычажно-шарнирный;
- монтаж засовов и замков;
- отделка чистового пола (настил, покраска).

Алгоритм действий, навыки применения инструмента, надёжный помощник на стройплощадке — вот всё, что нужно для самостоятельного возведения гаража из профнастила. Строение получится прочным, тёплым, удобным для технического обслуживания автомобиля и красивым, насколько это позволяет выбор цвета и профиля гофролиста. А результат будет радовать лет 40.

Полезное видео

Смотрите видео, как покрыть гараж профнастилом:

В статье использованы материалы:

http://garazhyk.ru/postrojka/garazh-iz-profnastila

http://ru-house.net/postrojki/garazh/g-svoimi-rukami/iz-profnastila.html

http://www.nur.kz/1738066-korica-s-medom-dla-pohudenia-recept.html

Гараж из профнастила своими руками видео

Как построить гараж из профнастила своими руками, чертежи и схемы

Чертежи гаража
