Как сделать минитрактор из мотоблока «Нева» своими руками

Чтобы работа на садовом участке приносила удовольствие, ну или была более легкой, люди покупают мотоблоки или минитракторы. Но есть и такие, кто решает сделать минитрактор из мотоблока Нева своими руками, дабы снизить издержки. Для превращения мотоблока в четырех колесного помощника, можно приобрести адаптер с сиденьем.

Делаем минитрактор из мотоблока «Нева» своими руками

Если у Вас умелые руки, то можно свести к минимуму денежные затраты, сделав минитрактор из мотоблока «Нева» своими руками, переделка, не займет много времени, а результатом будет, агрегат, способный выполнить практически любую работу на участке. Для удобства к адаптеру, можно докупить и остальное оборудование.

Переделку мотоблока в минитрактор, можно использовать части от неиспользуемой техники, возможно, на это уйдет больше времени, но встанет дешевле.

Для создания минитрактора на базе мотоблока «Нева» потребуются следующие детали: уголки, листы металлы, сам мотоблок, трубки, два колеса, сиденье для водителя, сварочный аппарат, ручной инструмент.

Пошаговый процесс переделки мотоблока в минитрактор

Шаг 1. Разрабатываем конструкцию кинематической схемы. Главное в этой схеме — равновесие конструкции, чтобы дополнительные нагрузки не разрушили будущую технику. Эта схема продумывается самостоятельно, или же можно использовать готовую схему, с кинематическим изображением минитрактора.

Шаг 2. Делаем раму из труб и уголков. Во время изготовления рамы важно продумать расположение вилки с втулкой, которые обеспечивают поворот прицепа.

Шаг 3. Изготавливаем кузов. Хорошим материалом для изготовления кузова будет стальной лист. Высота бортов не должна превышать 25 см.

Шаг 4. Устанавливаем сиденье для водителя.

Шаг 5. Устанавливаем навесное оборудование.

Шаг 6. Проверяем работоспособность сделанного минитрактора.

Шаг 7. Красим конструкцию.

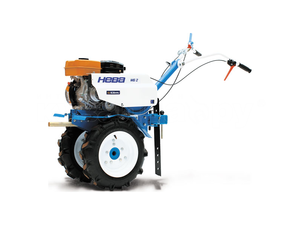

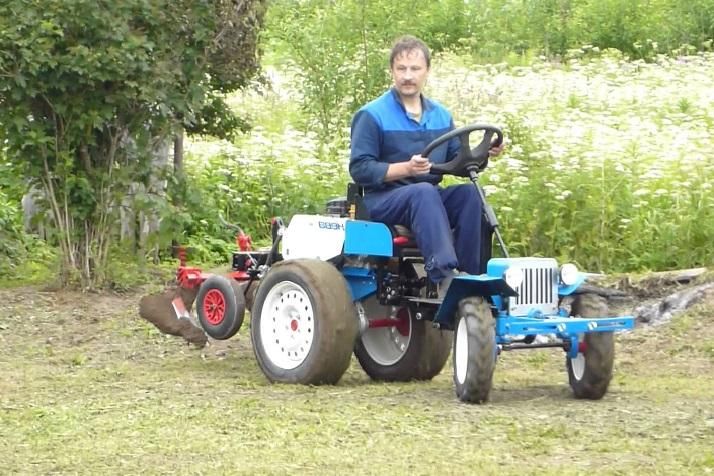

Рассмотрим создание мотоблока на примере одной из модификаций мотоблока Нева МБ-2, «Нева МБ2-2С-9.0 Pro» на котором установлен двигатель Subaru. Данная модель весит довольно много, поэтому управляться с ним на участке не просто. Поэтому, лучше модифицировать мотоблок в минитрактор. Тестировался минитрактор на тяжелой почве, хотя создавая трактор, были сомнения по его тяговым характеристикам, но испытания удались.

Несомненным плюсом этого агрегата, удобство, не надо идти за мотоблоком, сели на трактор и поехали. Так же, вес человека, положительно влияет на устойчивость и сцепление с почвой. Рычаг газа, установлен справа, рычаг разблокировки полуосей слева. Навеска поднимается с помощью звездочки диаметром 140 мм, приводимая в движение велосипедной цепью выведенной на рычаг.

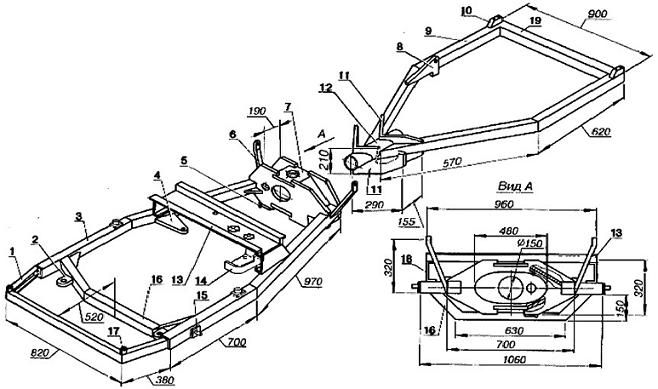

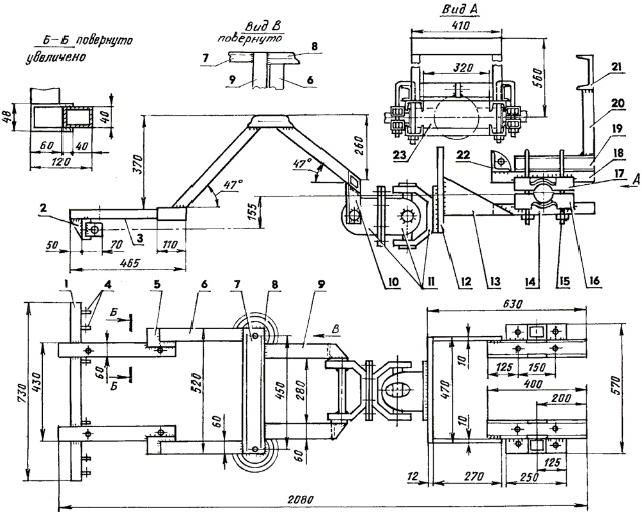

Трактор из мотоблока «Нева» чертежи

Подборка видео: Как сделать минитрактор из мотоблока «Нева» своими руками

Минитрактор из мотоблока Нева своими руками: чертежи, фото, видео

3 февраля, 2014. Прочитано 16324 раз(а)

На приусадебном участке работы всегда хватает, однако многие из них можно механизировать, приобретя мотоблок фирмы Нева, являющийся самым популярным силовым агрегатом среди земледельцев. Благодаря этому приспособлению большинство дел, связанных с обработкой земельного участка, будет выполняться намного быстрее, но при этом все равно требовать приложения немалых физических усилий. Выход из такой ситуации – это собрать минитрактор из мотоблока Нева своими руками. Также, можно собрать мотоблок из моста от Жигулей.

Как сделать трактор из мотоблока Нева с помощью приобретенного адаптера

Переоборудовать мотоблок в небольшой трактор можно, купив и присоединив к агрегату адаптер, представляющий собой прицепную тележку, оборудованную сидением.

Такой вариант модернизации мотоблока требует минимум затрат усилий, времени и финансов, зато в результате получится идеальное приспособление для выполнения работ на приусадебном участке.

При необходимости можно докупить и дополнительно установить на адаптер такие орудия труда как:

• плуг;
• окучиватели;
• выкапыватель картофеля;
• скребок для уборки снега;
• борона и пр.

Собственноручно создав минитрактор, оборудованный дополнительной навесной техникой, можно значительно увеличить производительность садово-огородных работ и круглогодично, практически не прикладывая усилий, вспахивать, окучивать, капать свой огородный участок.

Из мотоблока в минитрактор с помощью подручных средств

Преобразить мотоблок в минитрактор можно и с помощью подручных средств. Такой вариант модернизации займет больше времени, чем предыдущий, но потребует меньших денежных затрат. Сейчас мы рассматриваем минитрактор на базе мотоблока нева.

Также возможно воспользоваться китайскими мотоблоками, читайте их плюсы и минусы тут.

Кроме мотоблока Нева потребуются:

• пара колес;
• уголки, листы и трубы из металла;
• сварочный аппарат;
• мягкая сидушка;
• орудия для садово-огородных работ;
• комплект инструментов.

Процесс преображения мотоблока в минитрактор:

1. Разработка кинематической схемы минитрактора.

Такую схему можно либо разработать самостоятельно, особое внимание уделяя равновесию конструкции, чтоб не возникало дополнительных нагрузок, либо взять готовую схему, где кинематически изображен минитрактор из мотоблока Нева. Чертеж такой схемы приведен ниже.

От двигателя силового агрегата (2), заставляющего вращаться передние колеса (1), крутящий момент будет передаваться через цепь (3) на реверс редуктор (4), а оттуда через карданную передачу (5) на задний мост (6), заставляя вращаться задние ведущие колеса (7).

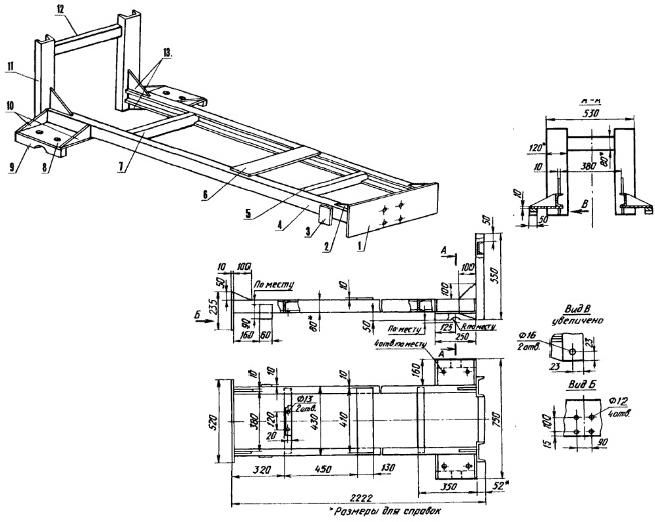

2. Изготовление рамы из труб и уголков.

В процессе изготовления рамы необходимо предусмотреть наличие вилки с втулкой, обеспечивающих поворот прицепа.

3. Изготовление кузова.

Стальной лист послужит заготовкой для кузова, высота бортов которого должна быть не менее 30 см.

4. Установка сидушки.

Сидушка крепится болтами к хребтовой балке на расстоянии 80-85 см от ее переднего конца.

5. Установка дополнительных приспособлений (орудий труда).

6. Проверка работоспособности готового агрегата.

7. Покраска минитрактора.

Как создать минитрактор из мотоблока Нева видео:

Видео, на котором показано как в считанные минуты провести установку адаптера на агрегат или как переоборудовать мотоблок в минитрактор с помощью отдельных элементов, помогут провести данную работу без ошибок.

Переделка мотоблока в минитрактор: инструкции и рекомендации

Мотоблок является незаменимым помощником на приусадебном участке. Но даже во время работы с таким надёжным агрегатом, как Нева, возникает усталость. Связано это с тем, что при проведении пахотных работ необходимо все время следовать за ним, прикладывая определённые усилия, и продолжаться это может очень долго, иногда и весь день.

Такое выдержать сможет не каждый, особенно люди пенсионного возраста. Для дачного участка использование мотоблока является очень проблематичным. Поэтому многие умельцы умудряются сделать из мотоблока компактный мини трактор. Для этого необходимы будут чертежи и схемы, инструмент, материалы и минимальные навыки.

Особенности конструкции мини трактора

При сборке мини-трактора из мотоблока Нева существенно увеличивается производительность труда на дачном участке. Преимущества такого агрегата заключается в том, что устанавливается вторая колёсная ось и водительское сиденье.

Благодаря этому человек не ходит целый день пешком, держась за рукоятки мотоблока, а сидит в удобном сиденье и крутит руль.

Минитрактор можно сделать двумя способами:

• купить готовый адаптер;
• самостоятельно усовершенствовать мотоблок.

В первом случае потребуются только денежные расходы. Адаптером для мотоблока является прицепная тележка, которая оснащается водительским креслом и прикреплённая к основному агрегату с помощью жёсткой сцепки.

В случае необходимости к адаптеру можно прикупить навесное оборудование и полуприцепы. Недостатком такой конструкции считается отсутствие комфорта для оператора.

Если самостоятельно усовершенствовать мотоблок, то получается мини-трактор, который по своему внешнему виду и производительности совершенно не будет отличаться от заводских моделей. Кроме этого, минитрактор можно оборудовать по своему усмотрению и запросам.

Подготовительные работы

Чтобы из мотоблока сделать минитрактор, необходимо вначале заготовить чертежи и кинематические схемы. Благодаря чертежам можно лучше представить, что за агрегат получится в итоге, а также определиться с необходимым материалом.

Схемы нужны для того, чтобы правильно рассчитать нагрузку на раму, а также тяговое усилие, которое потребуется для выполнения работ на приусадебном участке.

Не последнюю роль играет и расположение двигателя. Лучше всего, если силовой агрегат будет располагаться сзади, сразу за водительским креслом.

Благодаря этому создаётся более надёжное сцепление ведущих колёс с грунтом, а водитель обеспечит добавление веса на передний ведомый мост. В результате этого минитрактор не сможет опрокинуться назад во время пахотных работ на твёрдой почве.

Необходимые материалы и инструменты

Для работ потребуются следующие материалы:

1. Мотоблок Нева. Он представляет собой основу всей будущей конструкции.
2. Пара дополнительных колёс вместе с осью. Выбирать колёса необходимо очень тщательно. Если они будут слишком маленького диаметра, то машина может опрокинуться, а чересчур большой может негативным образом повлиять на управляемость. Оптимальный радиус колёс — 14–18 дюймов. Идеальным вариантом будут шины от легкового автомобиля «Волга» старого образца.
3. Подшипники для установки рулевой колонки и колёс.
4. Металл для создания рамы. Рекомендуется использовать трубу, швеллер или уголок.
5. Элементы для крепежа: гайки, болты и шайбы.
6. Расходные элементы: диски для болгарки, свёрла, электроды.
7. Смазочный материал: литол или солидол.

Чтобы сделать мини-трактор из мотоблока, потребуются следующие инструменты:

• Сварочный аппарат.
• Дрель.
• Болгарка.
• Набор гаечных ключей.

Основные этапы сборки

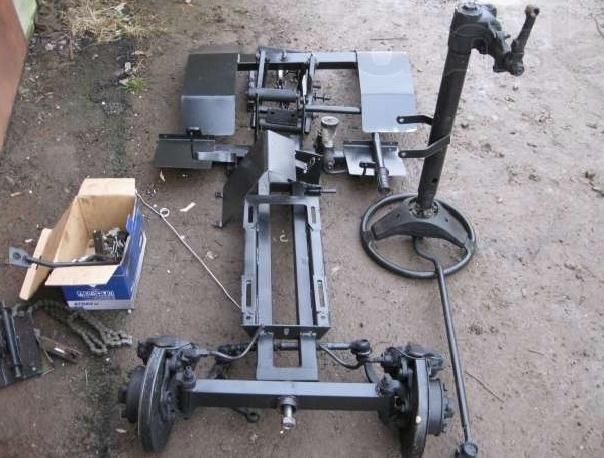

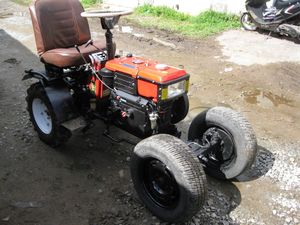

Переделка мотоблока начинается с того, что приступают к изготовлению рамы. Берётся заготовленный металл и при помощи болгарки разрезается на куски необходимой длины. Скрепляются между собой элементы с помощью болтов или электросварки. После того как рама будет собрана, приступают к ходовой части.

При расположении двигателя в передней части ширина колеи должна обуславливаться базовыми колёсами мотоблока. К раме задние колёса прикрепляют с помощью дополнительной оси, которая изготавливается из куска трубы нужной ширины. На её концах запрессовываются втулки с подшипниками, на которые впоследствии установят колёса.

Если двигатель располагается сзади, ширину колеи необходимо расширить, в противном случае минитрактор не получит необходимой балансировки. Для этого с мотоблока снимают базовые колёса и устанавливают на более широкий мост.

Сборку осуществляют таким же образом, что и в предыдущем варианте. Покрышки самодельного мини-трактора необходимо оснастить грунтозацепами, что позволит улучшить сцепление агрегата с почвой.

В качестве рулевого управления можно взять рукояти от мотоблока. В таком случае минитрактор будет похож на мотоцикл. Во время движения задним ходом такое управление будет доставлять много неудобств, поэтому на трактор лучше всего устанавливать обыкновенную рулевую колонку.

Водительское сиденье устанавливают на салазки, приваренные к раме. Лучше всего использовать сиденье с легкового автомобиля, потому что оно удобное и регулируется. Если агрегат будет использоваться и в тёмное время суток, то необходимо установить габаритные огни и фары.

После того как минитрактор будет собран, его смазывают и обкатывают. После этого переделку мотоблока можно считать завершённой, а мини-трактор готов к эксплуатации. При необходимости на технику можно установить дополнительные детали обшивки.

Таким образом, для удобства выполнения дачных и сельскохозяйственных работ из мотоблока Нева можно создать мини-трактор. Такая переделка под силу практически каждому, кто обладает даже минимальными навыками. С помощью самодельного агрегата можно обрабатывать большие площади земли без приложения физических усилий.
